Прислал мне как то пикабушник нотик Acer 5750ZG, забрал я его с почты, открыл, сделал первичные замеры по плате и сразу предложил купить на запчасти, такое делать клиенту не выгодно. Когда он был четким и новым он выглядел так.
Купил я его по цене б\у матрицы и вот почему. Короткое по 3в и 5в силовым прямо на дросселях дежурки, половина деталей припаяна на сплав розе, чуть ткнешь паяльником отпадают с платы. Винт украли вместе с корзиной, ну и при поиске кз по 3в первым начал жариться хаб. Собственно говоря, думаю, ну матрица пригодится, еще и зарядник есть.
А потом как то выдалось свободное время засел за плату. Тут и начинаются чудеса после неквалифицированного ремонта.
Начнем сначала, пробиты первый и второй входные полевики и батарейный ключ, уже настораживает, так не бывает у само собой сдохшей платы, оно уже поковыряно и на сплав розе прилеплено, зачищаем розе, меняем.

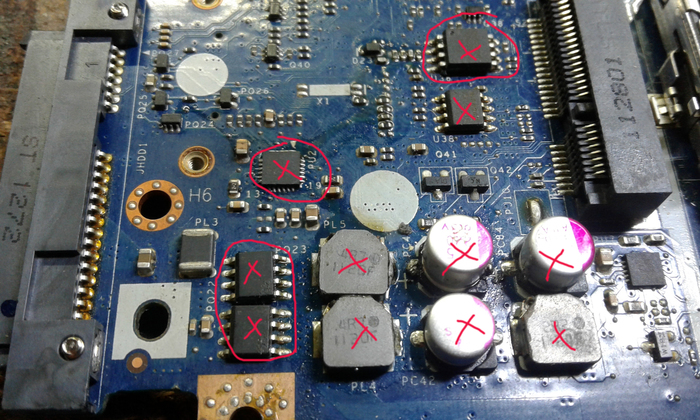

По входу вроде все, аномальных сопротивлений нет, переходим к дежурке, там вообще адище, все вокруг переебано, все сидит на розе, крестами отмечено то что на розе, обведенное дохлое. Сразу забегу вперед, по результатам поиска кз на 3х вольтах основная флэшка биоса тоже в КЗ.
Меняем дохлое, зачищаем розе, садим живое с доноров. Приводим в божеский вид.

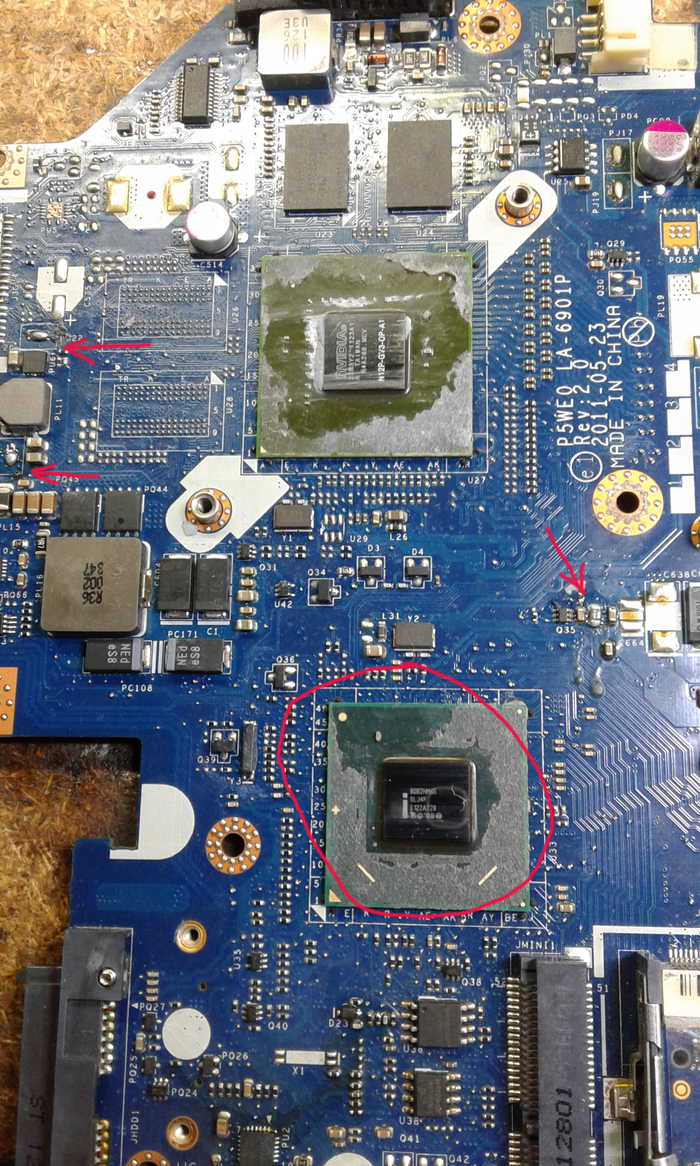

И теперь переходим к поиску кз по 3вольтам. На 3х вольтах 0 Ом, подпаиваем проводок и отжигаем, первым идет хаб HM65, снимаем нафиг на инфракрасной станции. Стрелочкам отмечены места непонятных ковыряний, зачем то рвали перемычки искали телемастера кз наверное. Хаб с компаундом нетроганный, дохлый правда.
На этой платформе, на 3х вольтовой ветке силовой должно быть 100ом, да я знаю это мало, но это особенность платформы, вот почему.

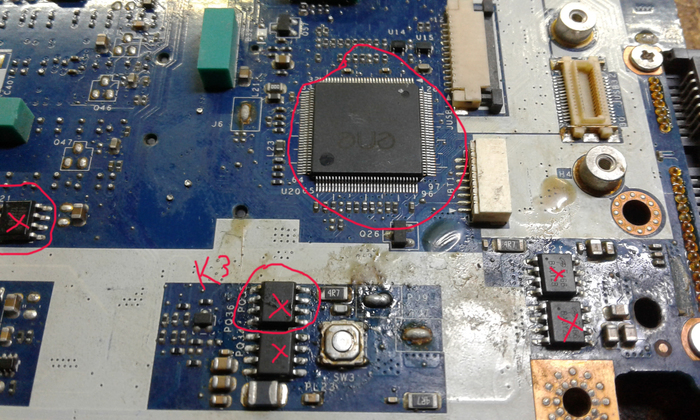

Хаб снял, а там 10ом и понеслось, дохлая сетевая, флешка основного биоса, дохлый мультиконтроллер, дохлый комутирующий транзистор с 3valw на 3vs.
И с обратной стороны, тоже сплав розе, короткое и все прелести.
Пять вольт тоже зацепило, отжигаем
И понеслось, шим питания проца, кодек звуковой, контроллер кардридера. Да блять, так не бывает, ну разве что 220 напрямую подать. да и то вряд ли.
Короче приводим все в порядок, меняем шим, микрушки кардридера и кодека, пора хаб ставить, но ставить новый стремно, плата сильно упахана, вдруг что недоглядел, вроде и промерял нигде аномалий нет, но вдруг пропустил что. Потому ставлю хаб с подпаленным лвдс, снял когда то при замене и отложил вдруг пригодится.
Так вот, настало твое время, ставлю подпаленный хаб, перемеряю сопротивления, подключам питание, чудо, дежурка поднимается и 3 и 5 вольт, жму на кнопку и 220мА и висим. Пора проц ставить, ставлю тестовый, те же самые 220mA. Перемерял, питания проца нет.
Флэху биоса уже поменял и прошил, но плата была на паялке, иногда слетает биос с нагрева, шью обе флешки, хер там, то же самое. А виновник еще одна дохлая шим
Меняю, старт, кино в 4 окна, это из-за хаба подпаленного, теперь меняю хаб уже на новый. И все работает на ура, кроме видика дискретного, я не сфоткал, но висит дискретка с кодом 43, запуск этого устройства невозможен. Да бля, сколько можно, ну не бывает столько поломок в одном ноутбуке. Такое иногда бывает из-за дров, иногда из-за самой винды, иногда из-за отсутсвия дми обласи в биосе, и винду переставил и дрова пробовал всякие и биос дампами шил, похер на МЕ, не работает дискретка хоть убей.
Фотка с тырнетов, у меня 320 нвидия, но картина такая же.
Вердикт, менять чип-тупо, не мрут эти видики, раз он видится значит работает, видик не сколот, не зажарен, должен работать, что то ему мешает толком заработать, остается видеопамять.
Снимаем 4 плашки с донора меняем.
Вуаля.
А теперь к сути, проц погиб также, батарея дохлая, куллер тоже дохлый, каким то образом ему тоже приехало. А суть вот в чем ноут был залит, и изначальная проблема была в одном отгнившем резисторе, а ...., долго подбирал слово, пидарасы заковыряли ноут насмерть. Ну не верю я что от залития вот так могло поприлетать, хотя был у меня как то ACER S3, там было что то подобное но он тоже был в ремонте.
Делать этот ноут до состояния ноута смысла даже мне нет, даже ремонт платы не окупится, а уж тем более с кузовом разваленным возиться, проц да винт докупать, а для клиента и подавно проще другой ноут купить.
Отака фигня малята.
Ответы на топ вопросов в комментах. Я из Украины, город в тэгах.
Вопрос можно задать сюда remonterzeleza@gmail.com.
