Всем привет!

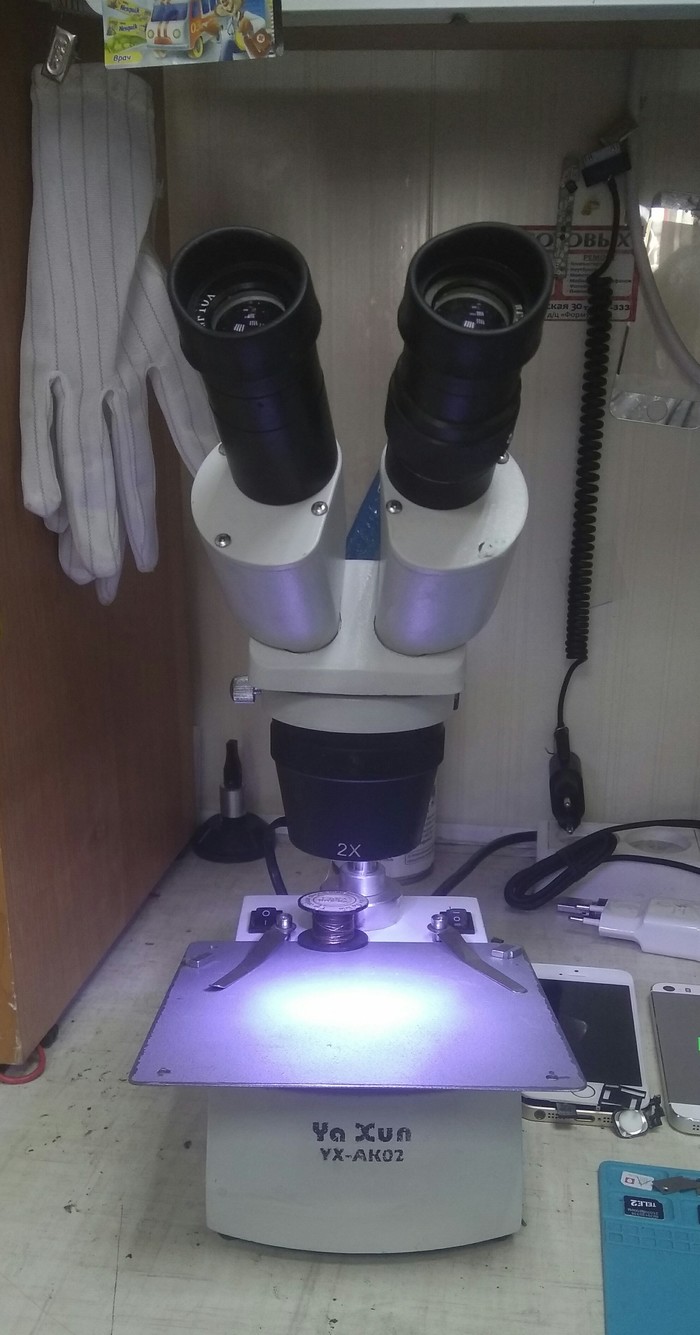

Хотел поделиться своей небольшой но крайне удобной доработкой микроскопа.
Начну с предистории: так как моя работа напрямую связана с мелкой пайкой, для качественного её выполнения мне естественно необходим микроскоп, но так как я проживаю в небольшом городе, то поток работы позволит окупить нормальный только через 0.5 года и по этой причине мне достался Ya Xun YX-AK02 из недорогого* сигмента...

Естественно кач-во оптики и света в данной моделе оставляло желать лучшего, но выбора нет юзаем что есть, допиливаем как можем.
Т.к. борьба с оптикой равноценна покупке нового микроскопа, то я решил исправить недостатки с плохим светом и малой площадкой (уверен, что у нее есть название, но кому важны эти мелочи ggl в помощь!).

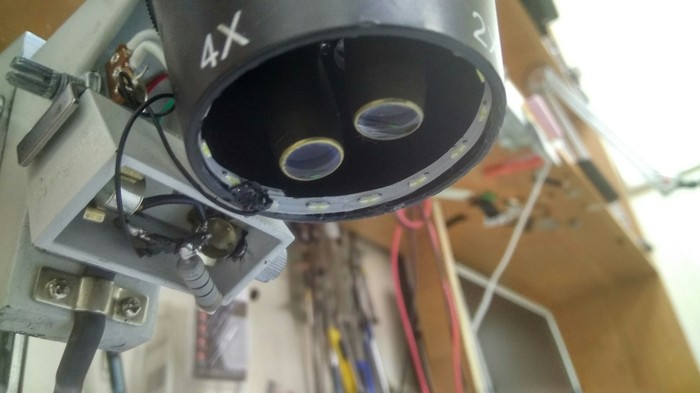

Далал все на коленке из подручных средств, а именно: подсветка дисплея из старого 8-9 дюймового планшета, диодный мост(т.к ток микроскопа переменный, а для светоленты нужна постаянка) выпаянный от З.У. такого же планшета:), резисторы от старой колонки (т.к.напряжение там 12v, а мне нужно 9v), паяльный столик+ пара магнитов.
Дальше всё на фото:

В итоге получил яркий, регулируемый свет направленный со стороны оптики (нет тени от деталей), пару магнитов прилепил к столику и получил расширеное, ровное!!!, меняющее угол место для пайки.
Надеюсь кому-то мой пост хоть немного сохранит глаза и нервы. :)
Всем добра и удачных ремонтов! ;)

Доброго времени суток!

Для начала прошу прощения у моих не многочисленных 151 подписчика, так вышло, что последний пост был целых полтора года назад, виной тому и смена деятельности и еще целая тьма обстоятельств, в силу которых было не то, что до написания постов, вообще не до ремонтов...Ну и мое собственное обещание, не публиковать всякую обыденность, а только интересные случаи не позволяет при любом раскладе быстро копить информацию...

Итак, поехали!

Meizu M5 Note, неделя с момента покупки, типичная ситуация Асфальт-Смартфон 1:0, задача вроде обычная, просто заменить модуль, но ранее были замечания, в духе "один мультиметр стоит как все мое оборудование", потому только хардкор, из инструментов только то, что было в комплекте с модулем и подручно-подножные технологии, дабы наглядно показать, что навороченный инструмент не делает мастером, а лишь позволяет добиться более высокого качества с меньшими затратами ресурсов. WARNING! не стоит повторять это дома, я предупредил...

Блюдо дня:

Разбираем, удаляем потрАшки и все, что греть не стоит. Для отделения дисплейного модуля от рамки необходим подогрев. Сепаратор это конечно хорошо, но мы легких путей не ищем, дома можно найти фен, но это слишком просто, потому идем на кухню, и поджариваем модуль до румяной корочки, прогреваем до размягчения клея на электроплите. Тут без паники, по показаниям с термопары, в таком режиме там температура порядка 80 градусов, самое оно.

Далее все обыденно, дисплей отделяется как по маслу, работоспособность сохранена, пойдет на запчасти в дальнейшем. Очищается рамка от старого клея, намазюкивается каноничный B7000 и все как у всех

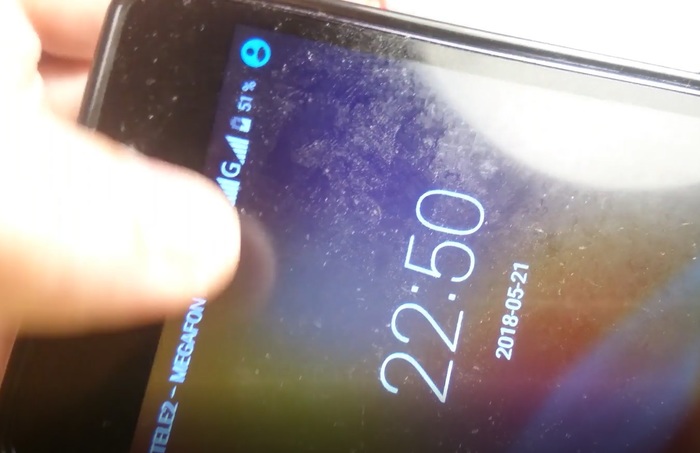

Проверяемс:

Все шуршит, собираем, тестируем, возвращаем владельцу.

Дальше был занятный нетбук Acer, перестал включаться, казалось что проблема очевидна: бахнули от души кулаком, аж промяло...

Но нет, на удивление, все клавиши работают и даже не заедают...

Ремонт был самый примитивный, не вижу смысла его показывать, сломали разъем зарядки и он был тупо посажен в ноль.

Ну и немного классики, Acer Aspire V3 571G, 4 годика, ни разу не обслуживали, принесли с тем, что подтормаживает и сеть все время отваливается.

Сам являюсь владельцам аналогичного ноута, довольно горячий аппарат впринципе, если не обслуживать, то труба, тепловая трубка как раз над чипом сетевой карты проходит, если нагревается сильнее чем следует, то как раз LAN отлетает...

Внутри все красиво:

Ну и конечно же знатная лепеха термопасты с завода...

Кстати о термопасте, вот на десерт, HP Envy m6, греется как и большинство HP так, что можно вместо камина использовать, видимо проблему перегрева производитель решил исправить жахнув пожирнее термопасты...

Собственно на этом пока все, как всегда напомню, не ленитесь обслуживать технику, ей без этого плохо, ремонт подобной техники лишь хобби, которым занимаюсь в свободное время и при наличии желания.

Всем хороших мастеров и адекватных клиентов!

P.S. баянометр пьян

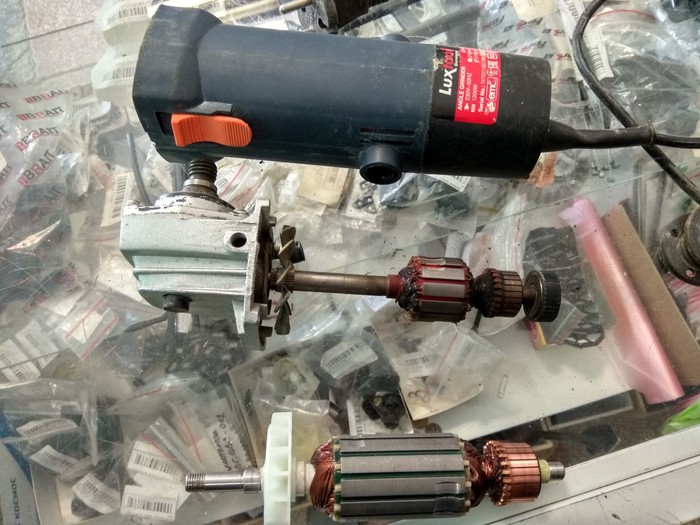

Принесли на ремонт ушм, купили в телемагазине, сказали дым пошел, ушм 1200 ватт, внимание размер якоря

Сравнение с ушм интерскол на 900 ватт

Всем привет!

Что-то я совсем ленивой жопой стал... Давно не постю, а материала просто дохрена....

Прислал мне из Калининграда, дорогой наш пикабушник, ушки.

Говорит, что звук у них стал крайне паскудный.

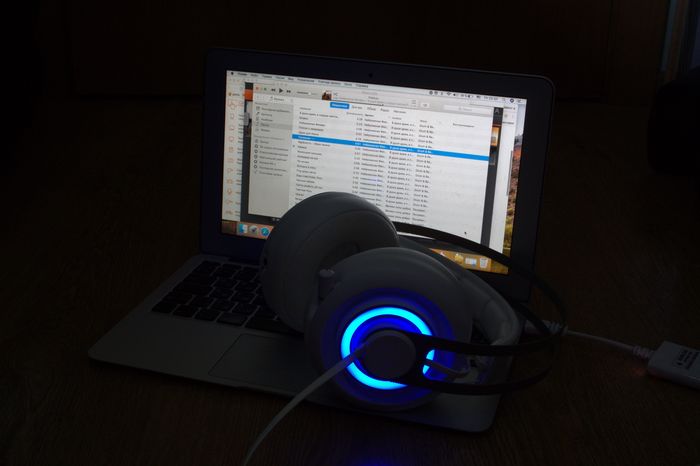

Вот такие ушки.

Коробченка, что рядом с наушниками-это их внешняя звуковая карта.

В данных ушах, банально провод перебился.

По звучанию можно практически точно сказать, что конкретно отвалилось.

В данном случае отвалилась земля, он же "минус". Получилось так как на картинке.

2 + на картинке, это левый и правый канал.

Чтож.... Будем потрАшить ушки.

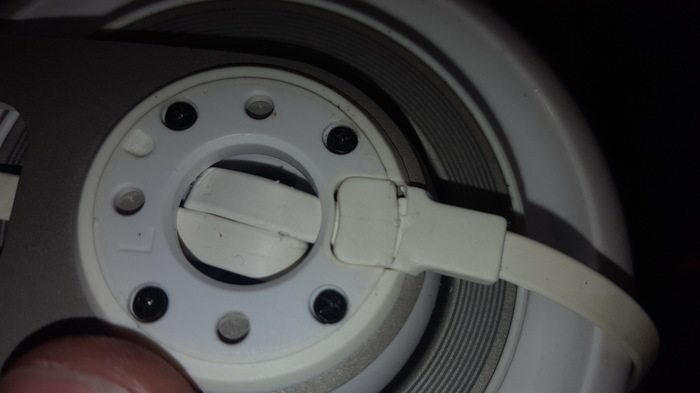

Смутило то, что "держалка провода" треснула. Вот в этом месте и стоит искать неисправность...

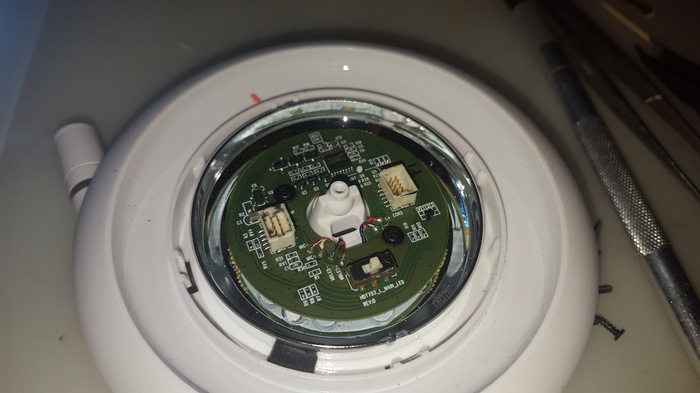

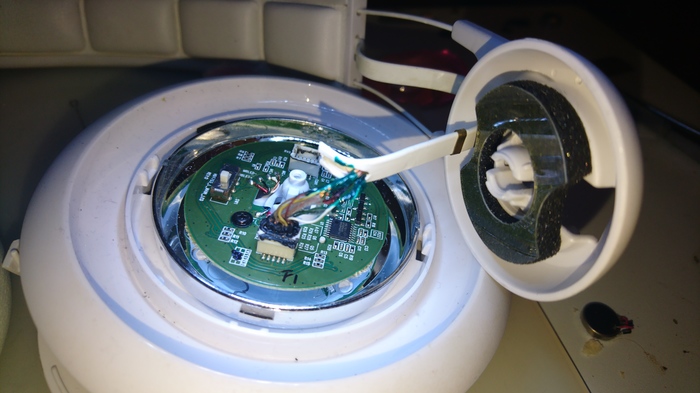

Вот потрАшка одного из ушей.

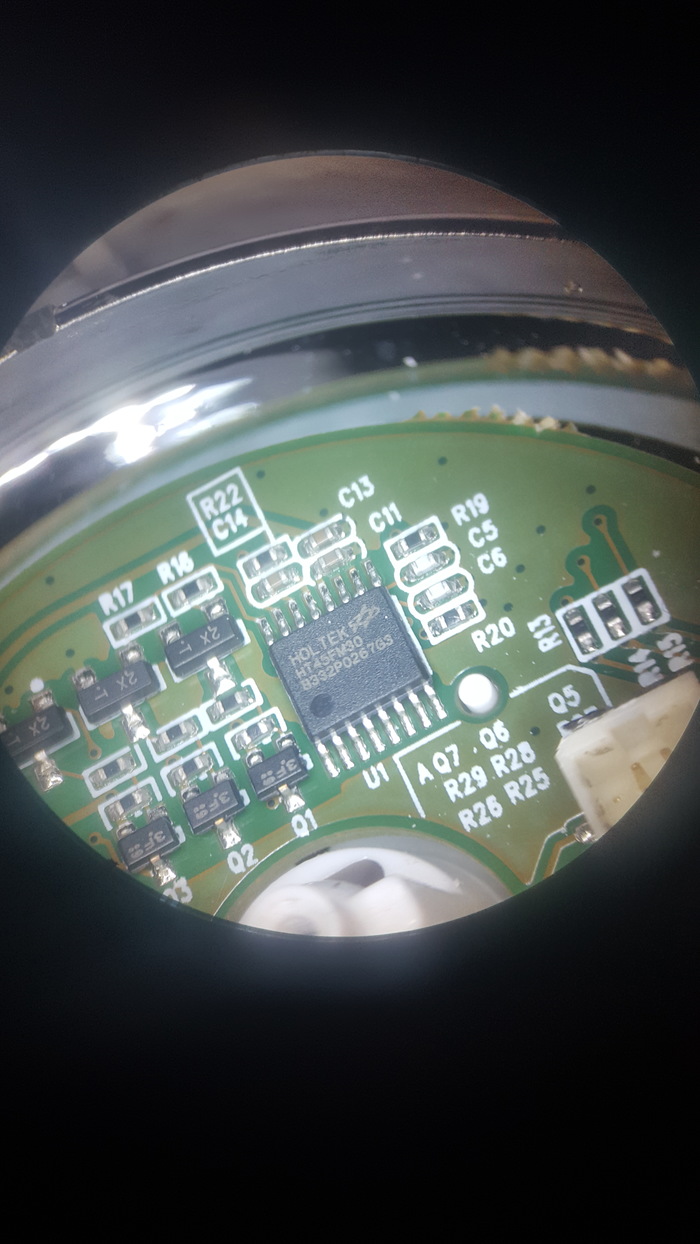

Вот прикольный МК (МикроКонтроллер), часто такой использую в "поделках". В данном случае данный МК стоит для Шмыргалки.

Прозвонив провод от разъема, который втыкается в ноут/телефон, до самих ушей...

Он оказался полностью исправен.

Косяк нашелся в проводе, который между ушами проложен, под ободком.

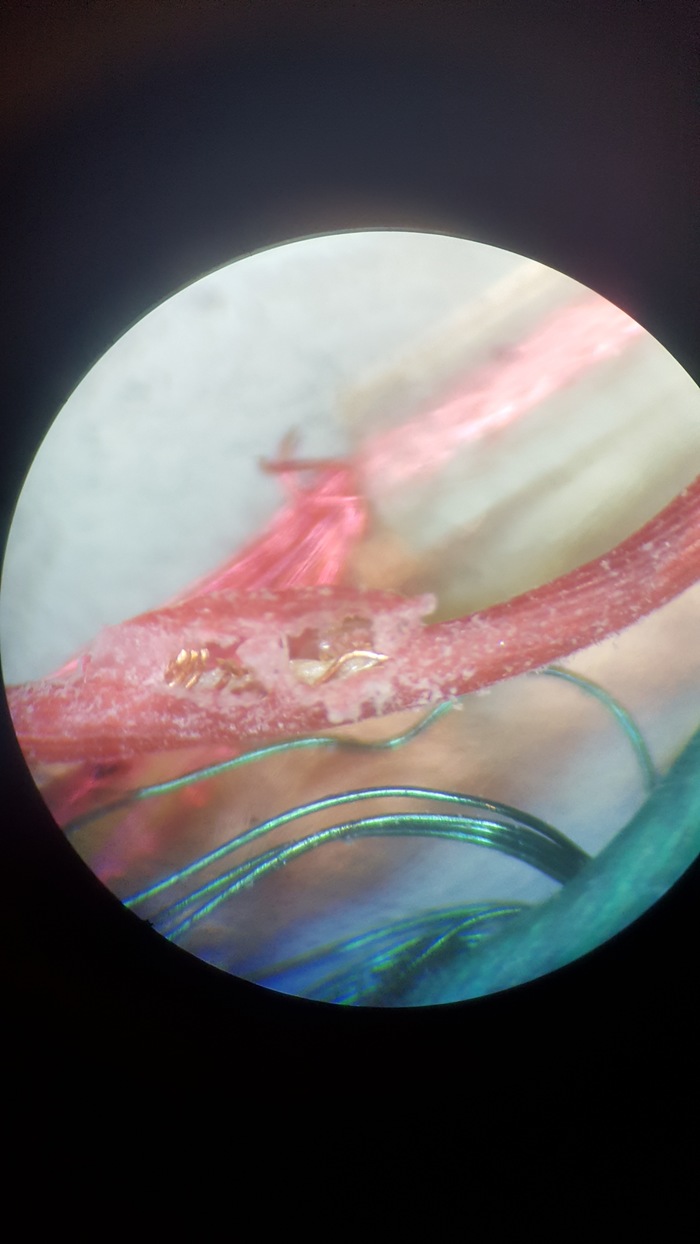

Вот такая хрень произошла...

В проводе, а точнее сказать, в кабеле используется 10 проводов.

Вот, по фотографиям выше, у меня начал разрываться пукан... Далее с матерком...

Вот такого хYя? В ушах, которые стоят 16 тыров, блRть... Используют эти говенные провода...

Они изнашиваются только влет.

Вот какого хYя, блRть, нельзя использовать износостойкие....

Провод копеешный. Его ставят в самые дешманские наушники, а тут, блRть, считай элитные...

Да! Пидорасы еще те....

Ну и сам отвечу на свой же вопрос...

Это сделано с одной лишь целью:

"Как только ухи сдохли. Ты должен пойти и купить новые уши, но уже новой модели"

Пидорасы, одним словом еще те.

Ну да пох, починим эти...

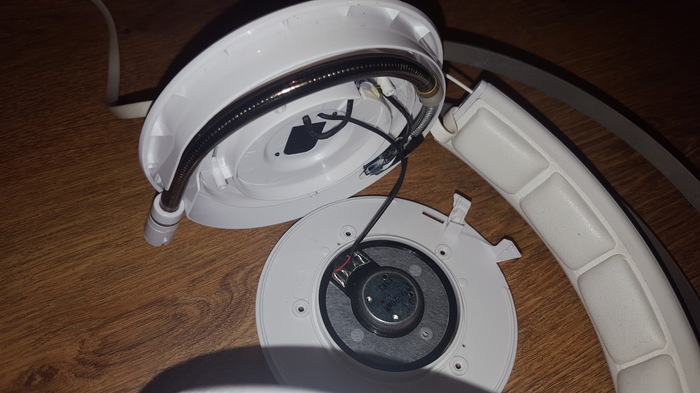

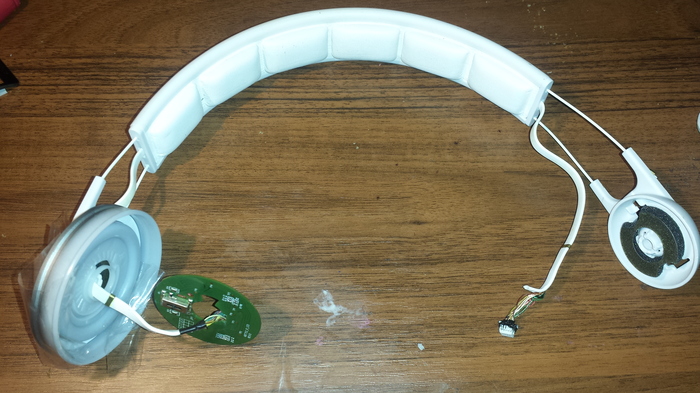

Вот потрАха уже другого уха.

Разбираем основательно.

Предложил хозяину заменить на износостойкие провода, типа таких, которые используются в ноутбуках между "низом" и "крышкой", но хозяин отказался. Выглядело бы не так красиво, зато хрен перетерлись бы...

Дело хозяйское. Мы народ-маленький...

Отделим в проводах "мух от катлет" и помазюкаем маской. Маской, она же "зеленка"

Маска-диэлектрический полимер, застывающий под лучами ультрафиолета.

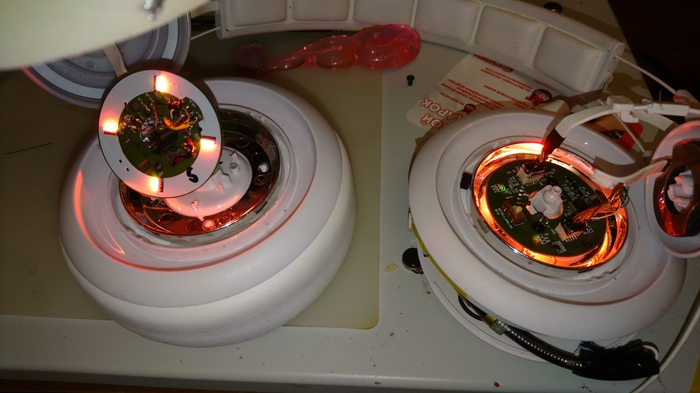

Маленько собираем ухи и на соплях проверяем.

Светодиоды RGB, можно менять цвет и яркость подсветки ушей

Собираем окончательно и интенсивно проверяем.

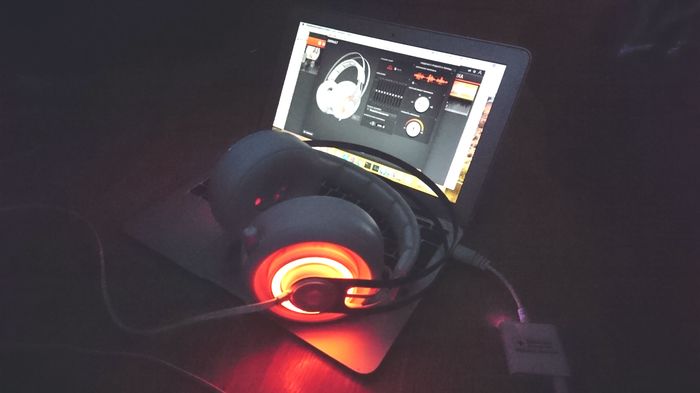

Все работает, все шуршит и теперь песенки поются как полагается.

Доброго дня, господа и дамы.

На повестке дня - sgs7 edge и проблема - не заряжается.

По науке, надо снять модуль, заменить шлейф целиком... Однако, это рисковано.

Есть вариант проще.

Разбираем аппарат -

Крышка снимается нагревом, следом - выкручиваем все винты.

Далее - нагреваем маленько плату нижнюю, и приподнимание ее.

Обклеиваем скотчем то, что не хотим сдувать феном, ну и собственно, снимаем -

Вот он, виновник нашего торжества -

Ну и далее в обратном порядке:)

Берём новую "Чебурашку" от s7, они с s7 edge одинаковы.

Впвиваем феном. Контакты пропаиваем паяльником.

Тест -

Ампер кушает, вот и хорошо. Собираем в обратном порядке. Крышку клеим на новый скотч 3М.

Ну и второй наш пассажир - j3 2016 года. Проблема - "зарядка остановлена. Батарея слишком холодная". И не видит симку.

Разбираем)

Ну и ожидаемо - нашему взору предстал классический залитый аппарат

Залит немного. Жидкость попала лишь на нижнюю часть платы.

С обратной стороны -

Вот тут то и виновник наш. Рядом с правой микрухой, нижний кондёр слева. Снимаем к лешему, ставим что-то похожее и вуаля -

Симку видит, заряжается, и батарейку замёрзшей не считает.

Вот как-то так:)

P.S. традиционно - все это - хобби, коим занимаюсь в свободное от работы время.

Спасибо за внимание, надеюсь, кому-то это будет полезно.
