Доброго времени суток, дамы и не только. Второй выкидыш на Пикабу на самосуд.

Пришел телефон  с диагнозом не заряжается/не реагирует на шнурок.

Я уже подумал что легкие 500р.

Но оказалось все не так уж и просто. Сел значит, разобрал телефон и смотрю значит на телефон (точнее на плату). Гнездо целое ноги не шатаются, запитал на 5В вход, и смотрю собственно где же теряется этот гад, 5В вплоть до диода на защиту 4 ноги (2 клешни). Ну что будем снимать и смотреть. Снял запитываю 5В на пятак, там 4 пятака 2 из них гмд и 2 из них то что нам нужно, питание пошло а это значит что мы нашли проказника, стал искать такой диод, но найти не смог... обида. Ладно, согласовав с клиентом за 300р решил без защиты кинуть пипиську комара на пятаки, ну и собственно сделал

Отмыл плату, убрав все говна. Стал собирать и включать, все жужит, крехтит, свестит но не заряжает(шучу заряжает (шучу, не шучу))

Вот такой вот легкий пациент.
Всем адекватных клиентов и удачных ремонтов. С вами был Рак рук.

Принесли в ремонт такую камеру, индикаторы горят, в сети не видна даже после сброса настроек с кнопки.

В интернете инфы мало. В юзермануале от Длинк написано, для прошивки с SD карты, создать в корне папку upgrade, положить в нее прошивку и переименовать в upgrade.bin, вставить карту, зажать ресет и подать питание, через 3 секунды отпустить ресет. Способ эффекта не возымел.

Полез внутрь камеры искать отладочные порты.

Методом тыка, из двух похожих на UART портов, JP10 (G - gnd, R - rx, T - tx, V - vcc)начал выдавать на 38400 английские буквы, JP1 кракозябры.

И вот что говорит загрузчик, если зажать ресет на 3 секунды:

Wait for factory button off, counter:1

Wait for factory button off, counter:2

Wait for factory button off, counter:3

----------------------------------------------------------------------------

GM Technology Corporation CPE Burnin Program (v0.2.4)

Platform: GM81262110 Cache: Disabled

PLL1: 800 MHz PLL2: 540 MHz DDR: 800 MHz

CPU : 540 MHz HCLK: 270 MHz PCLK: 135 MHz

UART: 1 MHz H.264: 270 MHz MPEG4: 200 MHz

STXWAMODE: RAO=1, STMWA=x

----------------------------------------------------------------------------

( 1) DDR Test ( 7) Watchdog Rest Test (10) I2S Module1 Test

(13) LCD Test (14) Query RTC (18) SAR ADC

(22) Enable Cache (35) OTG 210 Test (50) MCP Clock Setting

(51) FCS Test (61) I2C Read/Write (62) Change Cache WA_Mode

(71) Address Read (72) Address Write (73) Burn UBOOT image

(74) Burn Burn-In image (75) Burn Linux image (76) Burn Loader image

(77) Burn fresh spi flash (78) BootFromSD (79) BootFromUSB

(80) UBOOT, Linux

++++++++++Now is Burn Linux image from SDCard++++++++++

File Name must be <linux>

В конце - подсказка, что мануал не совсем корректно описал процедуру восстановления.

Берем прошивку, кладем в корень флешки, отформатированной в FAT, обзываем linux, без расширения и запускаем процесс еще раз:

Starting to Burn Linux by Evan Chen! Ya

header address = d6000

Load image from SPI-NOR offset 0xd6000 to sdram 0x4000000

magic = 805a474d, img_hdr_nor.size = 12376816

chksum = 0

Card Size = 1888MB,max data block length = 0x200

Drive 'C' Have No Find Partation Table

...SD Card on Drive C: !!!

Command initial

Copy to address 0x4000000

Wait................................................................................................................................................................

Total copy 12780312 bytes.

image file(linux) size == 12780312

start to erasing old image...

start_sector = 214, sector_cnt = c32

........................................................................................................................................................................start to program new image to flash...

+++++++++++++++++++++++++++++++++++++++++++++

Now i:49952

++++++++++Burn Linux image from SDCard SUCCESS++++++++++

Прошивка записалась, делаем factory reset по мануалу (зажав при включении ресет на 15 сек.), камера запускается.

Кто-то забыл выключить проверку переменной во встроенном прошивальщике :)

Now i:49952

Пишу вроде бы такие простые действия с той целью, чтобы кто-то еще не перекапывал весь инет, как я в поисках скорости порта, способа прошивки с карточки, разъема UART, адреса начала загрузки ПО, ибо в файле прошивки с сайта Длинка, кроме прошивки лежит еще много всякого и дамп из него пришлось выискивать, а потом все оказалось несколько проще и не пришлось куковать по 30 мин. над программатором, прошивая 25Q128.  Дамп: https://yadi.sk/d/XeZFMHfV3ZJjNc

В общем есть у меня знакомые, которые считают что я волшебник и могу сделать из какашки конфетку, самое скверное, что портить с ними отношения мне тоже не с руки. Вот об этом и будет пост.

Пациент.

Китайский фонарик за 300 рублей, три режима - боковой свет, яркий и ослабленный. Клиника - светит ярко 5 минут и дохнет. Вскрытие покажет

Черная коробочка(внизу, это пламенный мотор или сердце фонаря, гелевый кислотный АКБ на 5 В), живут они не долго, чем обеспечивают стабильный доход китайцам производящим этот хлам, чуть выше донор - сборка из 4х  Д-0,25 которые валялись у меня с 1991 года.

Памятуя про то, что поверхность Д-0,25 постоянно окисляется, решил их спаять и загерметизировать скотчем

Фонарь собрал, зарядил и проверил. Ремонт делал почти месяц назад, но выкладываю только сейчас, потому что недавно встретил хозяина, который долго меня благодарил по его словам время работы без потери светимости составляет 5 часов, что весьма не плохо для советских аккумуляторов.

Теперь ремарка, почему не 18650 и не плата зарядки? Да потому, что глупо ставить батарейку за 300 рублей в фонарь, который сам стоит 300 рублей, да еще куда-то прилаживать плату контроллера зарядки.

Всем спасибо, за качество фото извиняюсь

Доброго времени суток, Пикабутяне! Это мой первый пост, так что особо тапками и тряпками не кидайтесь.

Эта история про будни мастера по ремонту телефонов, и это гневный пост. А рассказать я хочу про сегодняшнего клиента.

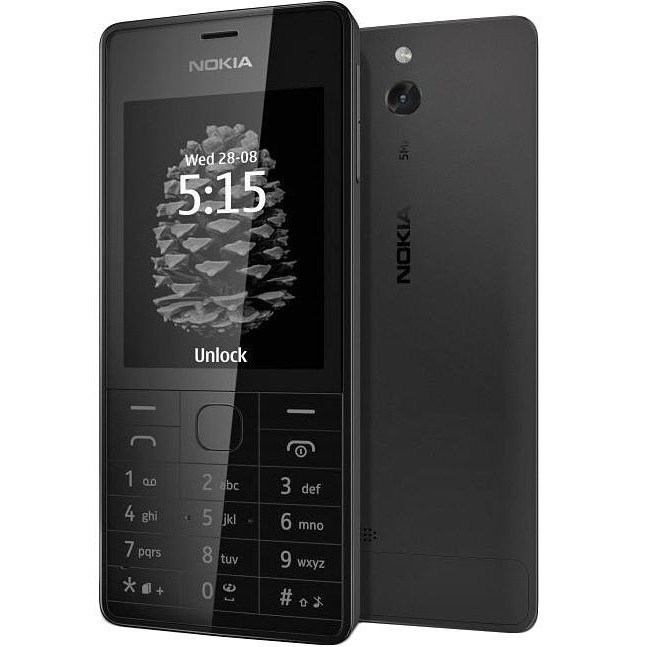

Итак, потерпевший - Nokia 515.2 с нерабочим спикером, вернее с частично рабочим (очень тихий звук)

С самого начала разговора клиент мне показался вполне адекватным, но как оказалось позже - я ошибался.

Вернёмся к самому ремонту. Самое популярное и надёжное лечение это замена самого динамика. После озвученной стоимости работы - 120 грн. (примерно 240 руб.) человек высказал свое крайнее удивление и негодование. Потом создал вид буйной умственной деятельности, и выдал очень интересное умозаключение - предложил мне выполнить ремонт за 110 грн. (220 руб.). В принципе, я особо не расстроился из-за такой потери и согласился. Тут уже можно было бы начать разборку телефона, но клиент потребовал, нет, не так, ПОТРЕБОВАЛ чтобы я отремонтировал его трубку прямо сейчас, и дословно, цитирую, "тут делов на 5 минут, мне друзья из мастерской напротив всегда так делают". Мое предложение по поводу продолжения ремонта в "мастерской напротив"он парировал гениальной фразой типа "у них кончились динамики, они все уехали в отпуск". Так как у меня уже было 2 срочных ремонта, и к тому же в тот момент я был самый "незанятой" из мастеров, я предложил подойти и забрать готовый телефон через 2 часа, что клиенту конечно же абсолютно не понравилось. После моего ответа на меня свалилась куча комментариев про мою некомпетентность (ага, 9 лет в ремонтах и 2 собственных мастерских) и обещания, что "в твою контору больше никто не придёт" и т.д. Этот монолог длился почти минуту, после чего виновник торжества благополучно удалился и продолжал дискутировать сам с собой , пока не пропал из поля зрения. Очередь с клиентов и я вместе с мастерами хорошо так проржались и положили работать в обычном ритме.

Морали нет, так что удачных Вам ремонтов и адекватных клиентов!

Мастерская моя, клиент почти мой, так что тэг Моё.

Пы. Сы. Если такого типа истории зайдут, буду писать больше и интереснее.

Пы. Сы. Сы. Не знаю зачем, но комменты для минусов внутри.

Сегодня на ремонте большой и старый огрызок. )

С 9ой ошибкой.

Разбираем страдальца, спиливаем дохлую флешку.

Чистим посадочное место.

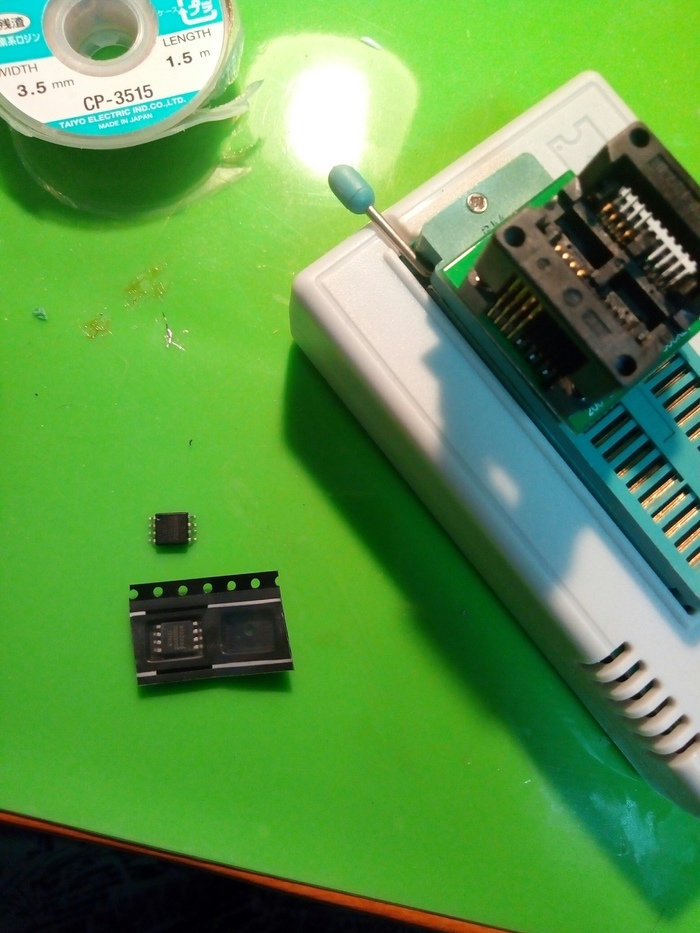

Новую флешку будем писать синей бандурой.

Чекнем флеху. Cуём в колодку, жмём HDD Check.

Всё ок. Форматируем.

Припаиваем на место.

Шьём тунцом из DFU, получаем шнурок.

Отпаиваем флеху, снова суём в синюю бандуру. Идём в Read Write.

Выставляем конфиг.

Записываем его.

После прописываем родной серийник.

Припаиваем. Снова шьём тунцом из DFU. Тестируем планшет, собираем. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_2197

Пожаловал айфон 5c с проблемкой меняли сами модуль, но что то тачскрин больше не работает. К сожалению фото сделать забыл, но уверяю там всё печально было...


И так поехали,

НИКАКОГО ФЕНА

Снимаем коннектор с помощью паяльника и сплава вуда, чистим оплеткой и видим интересную картину

А дорожки то нет, ну ничего страшного

Немножко реальных размеров

Выравниваем, прихватываем, пропаиваем, кидаем перемычку

Радуемся

Инструменты : Микроскоп мбс-10, руки базуки
