Восстановление редкой g1 assassin 1366 после "мастеров"
Данный пост создан, что бы показать, что такое сложный ремонт, является ответкой некому @kolyandex с его "сложными" ремонтами видеокарт. Так вот, прислал мне друг три материнки гигабайт, две уд5(на данный момент я принялся за уд5) и одна assassin
Первой я начал пытаться воскресить assassin-а, т.к запакованы при пересылке они были плохо, то у нее повредили сокет, фото по приходу ее ко мне я не делал, принялся сразу за работу. Первым делом сделал основные замеры на колодке 24пин, питание процессора и сопротивления по питаниям южного моста и дата линии юсб. Везде все было отлично, было решено подать питание и проверить реакцию на кнопку. Реакция на кнопку была, огоньки все горели) Из отсутствующих элементов на мамке были: два дрмоса, цап cs4382, nec d7202(контроллер юсб3.0), северный мост. Так же плата была гнутая(северный мост снимали на мелком преднагревателе). Первым делом запаял дрмосы(маска была повреждена еще до меня)
После из-за пропусков на ддр3-тестре решил пропаять сокет(отвал сокета - бич 1366 и 2011 платформ) и за одно зачистить место для установки северника, при достижении температуры плавления бессвинца, пытался качнуть сокет, он не поддавался, к тому же из-под него полезло г*вно(не в прямом конечно смысле, видимо уже пытались паять с каким то странным флюсом), было решено его снять, фото после очистки(лучше очистить не вышло)
после снятия сокета и зачистки места под установку севера, я принялся снимать север с донора(по замерам был идеален 11ом), снял я его с шарами, дабы не парится с накаткой(по углам несколько штук досадил)
Установленный север(после установки опять же сделал замеры по питанию, дабы убедится, что он нормально сел)

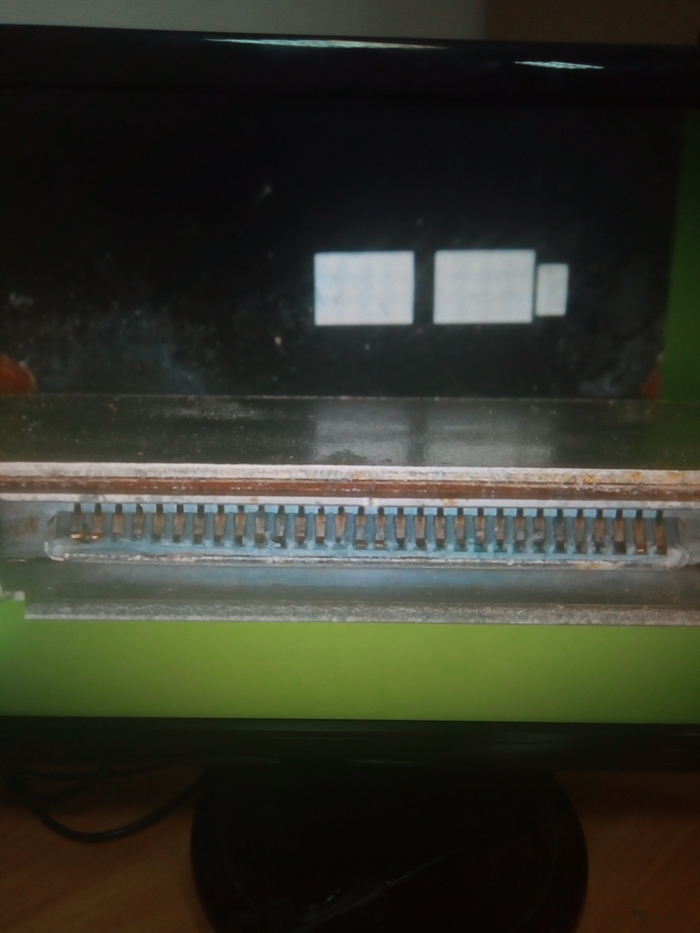

Так же пропаял все дрмосы по питанию процессора, т.к были все в окислах, у одного полностью отгнила одна нога
Пришло время сокета, его я тоже снимал с донора вот в таком состоянии
После удаление "лишних" ног и выпрямления поддающихся
Конечный вид
Трафаретов у меня на 1366 нет, да и вообще никаких нет, начал накатывать материнскую плату, катал на 0.55
После оплавления шаров
Плата после посадки сокета(момент остывания)
После отмывки
проверка ддр-тестером(так во всех трех каналах)
Ну а теперь можно и попробовать стартануть, тока вот как всегда, мой тестовый проц оказался в кз по питанию ядра и втт(видимо ронял я его) как я не торопился сделать материнку, проверить ее вышло только спустя неделю, когда взял у знакомого другой процессор. Мой ассасин успешно заработал
После проверки я запаял контроллер юсб 3.0(опять с донора) и его флешку биоса, ибо ревизии не совпали(должен был стоять d7202af1, я же поставил d7202f1), юсб 3.0 заработали, остался только цап, его у меня не нашлось. Пару фоток ассасина (сокет тут в идеале, это просто менянные ноги бликуют, они другие по толщине)
Конечно данный ремонт можно было упростить, заказав новый север и сокет, но так не интересно, тогда бы пришлось потратить деньги, а тут все бесплатно вышло, ну и доставка бы заняла время. По-сути данную материнку уже пустили в доноры, но как итог зря. Попозже будет удачный или не удачный ремонт тоже гигабайта и тоже на 1366, только уд5(ее состояние еще хуже)
