Вашему вниманию одна из частых ошибок iPhone 4013. Симптомы: внезапные перезагрузки, зависает на яблоке, бывает вовсе нет изображения или перезагрузки на яблоке.

Проведем диагностику. Возможные причины 4013 ( в 6 модели) это в основном флеш-память и Antirollback-eeprom. Проверяем сопротивление на резисторах ниже. От 420 до 490 вполне нормально. Если ниже то проблем заменить этот eeprom (стекляшку). В моем случае это не она. Вывод - вышла из строя флеш-память

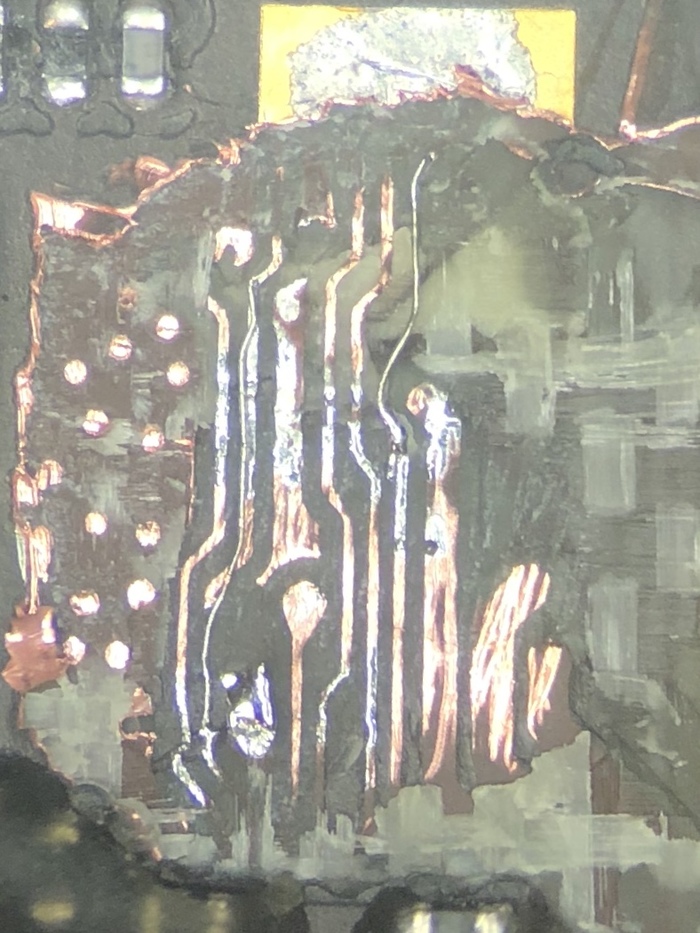

Это плата-донор. Снимаем микросхему памяти

Сама виновница торжества

Ставим новую микросхему в колодку (чтобы не припаивать каждый раз микросхему и не перегреватб плату) и прошиваем

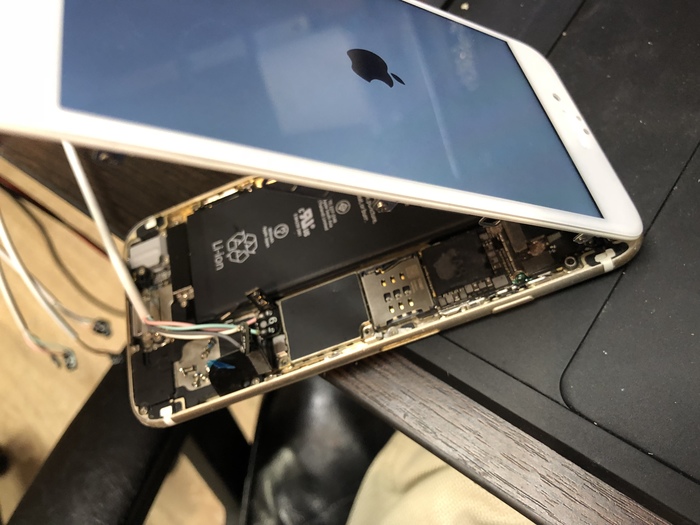

Как видим тел завелся. Останется только прописать серийный номер, цвет, модель и MAC адреса Wi-Fi и Bluetooth и можно припаивать память на место.

Ремонт окончен. Сумма ремонта 1000грн.

Пост первый не судите строго

Телефон: Huawei

Спасаем от попадания влаги.

Каким образом это произошло история умалчивает, то ли дождь то ли в воду упал...

Увы, неизвестно. Что имеем? - телефон полностью функционирует.

Пострадал лишь дисплейный модуль.

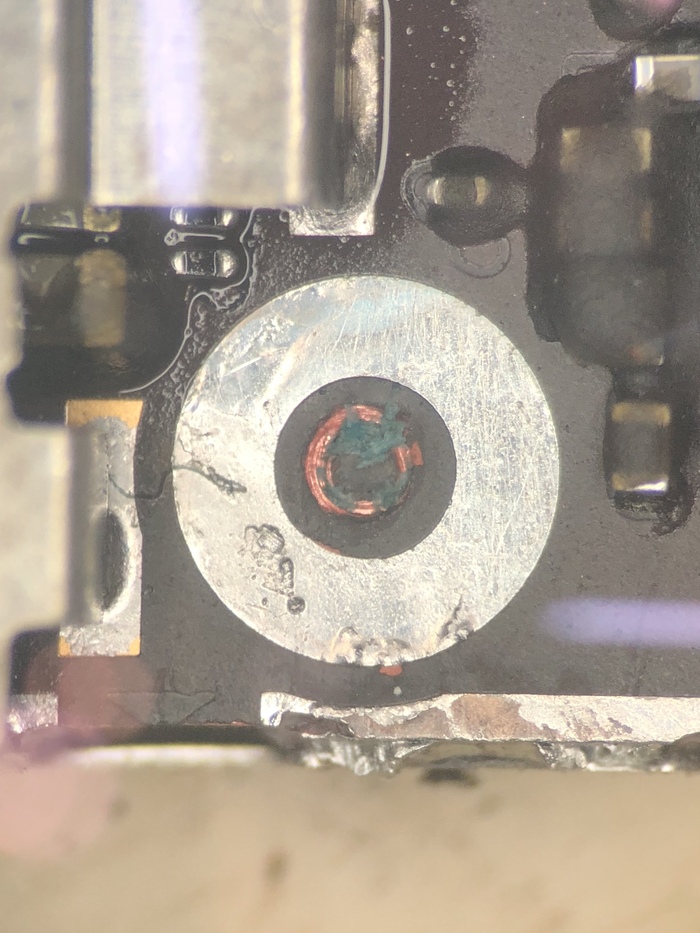

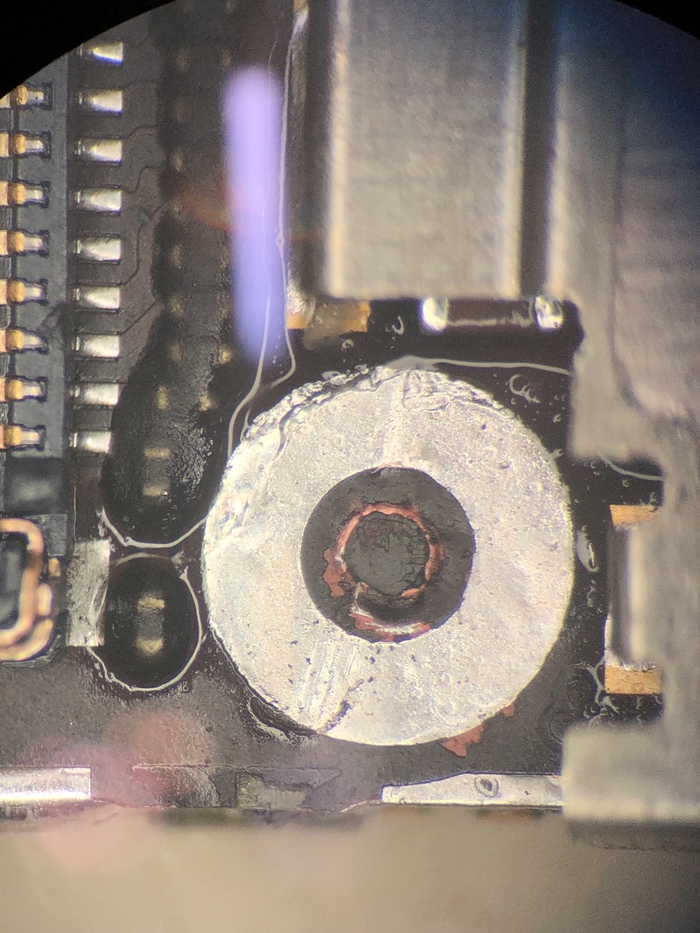

Просушим его и проверим материнскую плату на следы/остатки влаги.

Настоятельно не рекомендую оказавшись в подобной ситуации ложить телефон в рис, на солнышко в машине, и уж тем более в микроволновку (；⌣_⌣)

Как минимум если телефон прост в разборке/руки ростут выше жопы... разобрать, отключить в первую очередь (желательно сразу после попадания влаги) аккумулятор.
Выложить комплектующие в сухое помещение/ёмкость, при необходимости удалить остатки влаги... вообщем просушить! а не ждать! Не надеяться на чудеса риса... (￣□￣」)
не залезет он за вас в телефон и не протрёт плату.

Как максимум обратиться в сервисный центр.
И так вернёмся к телефону!

Данный девайс был разобран и не зря.

Между рамкой/корпусом и дисплеем были капли воды.

Благо/чудо вода не задела материнскую плату. Спасибо разработчикам/конструкторам компании huawei ( ◡‿◡ ♡)

Далее всё просто, был взят нижний подогрев, выставляем температуру 100"-120" С
и укладываем дисплей на сушку часа на 2

Результат:

Ещё 2 часа

Время 18.00 пора домой.
Оставляем дисплей просто на столе.
Дисплею для просыхания уже не мешают корпус, двухсторонний скотч и плотность сборки.
Результат на утро:

Сушим на нижнем подогреве ещё часик и собираем

Результат: сэкономлена стоимость нового дисплея.

Телефон полностью исправен и не имеет следов влаги.

Совет: как только влага касается техники выдирайте аккумулятор (вода уже не сможет вступить в реакцию с контактами, окислить их или закоротить).обратитесь к специалистам и всё будет гуд. ( ◡‿◡ *)

Источник: vk.com/clover29

Здравствуйте всем.

Сегодня будет пост больше не по ремонту, а про то, что не отдавайте свою технику кому попало на ремонт.

Большинство СЦ интересует только Ваш кошелек, единственная их задача - выдернуть с Вас как можно больше денег, запугать последствиями если вы прямо сейчас не отдадите Ваши последние деньги, не перепишите на них квартиру и не станцуете стриптиз. При этом в таких сервисах работают люди без опыта, квалификации и иногда даже вообще без представления как работает цифровая техника, а единственным средством заработка является такая схема: взять ноутбук на диагностику, положить его на полочку, на следующий день позвонить и наплести бреда о том как всё хреново, если сейчас же не сделать ремонт на 10 000р (и это со скидкой, так то ремонт стоит 17 000р, но мы же радеем за клиента),  то Ваш ноутбук самоуничтожится, вы заболеете чумой и вас будут преследовать несчастья 33 года. Но, если Вас это не пугает, то можете отказаться от ремонта, только заплатите нам за диагностику.

В общем попал ко мне ноутбук знакомого знакомых, как оно обычно бывает. Ноутбук пришел с заключением из сервисного центра о неисправностях. Как обычно, фото процесса практически не будет, ибо делал фото только для отправки клиенту о готовности ноутбука. Но обещаю, что все новые ремонты будут с полным отчётом, а пока больше букв.

Все личные данные клиента я закрою, так же закрою данные сервисного центра. Я не знаю как относится Пикабу к данным организаций, подскажите в комментариях, если что выложу фото с открытыми данными сервиса.

Что же мы тут видим. Неисправностей написано столько, что при вскрытии ноутбука мы должны были увидеть жесткое залитие, выгоревшие основные ШИМ-контроллеры, мультиконтроллер и гнилую плату.

Дождался пока закончился рабочий день, чтобы никто не мешал и я никому не мешал, взял ноутбук и принялся к работе(начальство разрешает оставаться в сервисе ,если интересно позаниматься ремонтами, повысить квалификацию, набраться опыта и т.п., главное чтобы никому не мешал).

Вскрываем ноутбук и видим...а ничего мы не видим. Ни следов залития, никаких разводов, гнилых дорожек, а на системе охлаждения заводская пломба. HDD сразу на проверку, пока вожусь он как раз проверится.

Но ноутбук и правда не включается. При подключении к ЛБП видим нормальное потребление, 19V,5V, 3V по основным линиям нормально расходятся по плате. Но реакции на кнопку нет.

Так как это Asus, то они могут притворятся трупиками и не реагировать на кнопку из-за косячной прошивки BIOS. Ищем дамп, выпаиваем флешку, кидаем на программатор, прошиваем.

Иии ДА! Он всё так же не включается)))

Хорошо, идём дальше. Может просто кнопка неисправна? Пытаюсь включить ноутбук без кнопки, путём замыкания контактов на шлейфе. Нет реакции. Хмм, давайте лезть в BoardView.

Начнём с сигнала включения который идёт от кнопки до мультиконтроллера.

Вот он, 4 контакт шлейфа кнопки PWR_SW#.

Смотрим через что и куда он идёт.

Получаем такую схему. От кнопки включения до резистора R3013 сигнал именуется PWR_SW#,после него PWRSW# и до 125 ноги мультиконтроллера. Замеряем, есть ли изменения сигнала при нажатии кнопки включения. Их нет, сигнал не проходит до мульта. Прозваниваю всю цепочку мультиметром, и получаю, что сигнал доходит до резистора R3013, а дальше глухо.

Скидываю резистор, ставлю новый.

Та дам! Вот и вся проблема.

А теперь оцените масштаб того вранья, что написано в заключении. В голове не укладывается просто.

HDD как раз проверился, проверяю клавиатуру на тестере, всё норм. Чищу охлад, собираю ноутбук, прогоняю стресс-тесты. Всё норм. Отдаем счастливому клиенту. Прошло уже около 3 месяцев, если мне память не изменяет. Всё работает и никаких проблем.

Так что, выбирайте тщательнее СЦ, не доверяйте первым встречным.

Если что, прошу прощения у профи и прочих мастеров, если я что то делал непрофессионально или неправильно. Я только учусь в свободное время.

Всем спасибо и до новых встреч!

И так, привет друзья и мои подписчики (уже 12 человек).

В этот раз рассмотрим "ремонт" найнбота pro с диагнозом не включается/не заряжается. С помощью данного материала можно понять - стоит ли покупать новый аккумулятор на найнбот ( стоит около 10 000р), можно ли починить его, заменив неисправные элементы или просто провести диагностику на уровне сервисного центра. Найн бот уже был в ремонте в другом СЦ. "Ремонт" весьма упрощен и схематичен, предназначен просто для ознакомительных целей. Автор ответственности не несет за возможные риски и убытки последователей =)

Внимание! В аккумуляторе напряжение 63 вольта! При случайном коротком замыкании элементов - можно получить нехилый термический ожог. Элементы 18650 взрываются про коротком замыкании. Эффект как от петарды аналогичного размера. Внимательно!

Инструменты: мультиметр, блок питания лабораторный и твердые руки.

В первую очередь снимаем 4 винта по углам. Снимаем аккумулятор аккуратно, сам найнбот отставляем в сторону, пока ненужен.

Замеряем с помощью вольтметра напряжение на выводах + и - , должно быть 63 вольта при исправном заряженном аккмуляторе ( далее акб).

Убедившись что 63вольт нет - разбираем акб. С аккумулятора выкручиваем шурупики, коих 6шт.

Щупами мульмитетра смотрим напряжение,  грубо говоря на каждой паре должно быть по 3.7 вольта (не менее 3.6, согласно спецификациям от самсунга и lg акб, с напряжение ниже 2в (или 2,2 поправьте кто точнее скажет) подлежит замене).

На фото - слева 4 пары, справа 4 пары и еще акб есть, если вытащить плату, в нижней части короба.

Например - пара батареек, что красные, показывают 0.1вольта. значит их меняем на аналогичные. Т.е если у нас lg в сборке то лучше менять на такие же.

Пояснения по лбп (лабораторному блоку питания):

- заряжаем до 3.7 вольт

- ампераж не более 2А, лучше 1.5 акб грееются при 2A сильно

- очень аккуратно ставим щупы и крокодилы

- только под присмотром заряжаем

Данное действие на фото - разбор и зарядка называется толкнуть аккумулятор.

Перед заменой этой пары батарей - зарядим их до 3,7 вольт ( при условии что все остальные батареи то же 3,7 вольта). Что нам это даст?

Зарядив сбойные акб и собрав полностью найнбот - убедимся что дело только в них, что плата целая и невредимая. Если после зарядки акб (на всех акб должно быть 3.7, т.е. одинаковое напряжение) найнбот не ожил - значит проблема где то еще.

Проверить ваш аккумулятор на наличие сбойных батарей можно просто - уперевшись колесами вперед в невысокий бордюрчик, поддать газку. Так что бы не переехать бордюр, но при этом найнбот работал пыжась (не более 3 мин).

Если внезапно выключится - то:

- готовьтесь к падению

- в вашем найнботе сбойные аккумуляторы

Кому интересно, пишите в комментариях разбор и ремонт чего интересен. Будут еще посты с подробностями и нюансами.

Решил поэксперементировать и расписать в картинках процесс ремонта различной техники, со всеми подробностями. Идея зародилась, когда заказчик Александра (подписчица на Пикабу), попросила рассказать, как проходит ремонт. Договорились, что распишу все тут. Своего рода отчет о проделанной работе.

Начну с замены видеочипа MacBook Pro в трех частях. В трех, потому что в сумме порядка 50 фото - получается гипердлиннопост - решил разбить.

Если пойдет и вам будет интересно, буду публиковать еще.

Теперь к делу...

MacBook Pro 15" 2011 года страдает типовой неисправностью. Часто, из-за перегрева, выходит из строя видеочип AMD. Тут, скорее косяк AMD и пользователей  (которые не знают, что необходимо своевременно проводить обслуживание техники - чистку и замену термопасты) нежели Apple.

Неисправность выражается в дефекте изображения. Могут быть полосы, рябь, точки, квадраты, прямоугольники, белый или черный экран, зависания, спонтанная перезагрузка, разделение или смещение изображения на экране, дублированные изображения. Это не весь список...

Но чаще всего, после пары - тройки перезагрузок, все сводится к одному. При загрузке появляется яблоко, но загрузка не происходит. Или висит полоса загрузки, или отображается белый экран (как в нашем случае).

Конечно, не факт, что проблема именно в видеочипе, но вероятность (по моей статистике) ~90% - 14 из 16 аналогичных аппаратов с начала 2018 года. Поэтому выполняю диагностику, чтобы удостовериться, что видеочип нуждается в замене.

Снимаем нижнюю крышку Макбука.

... и видим, что тут был Джамшут.

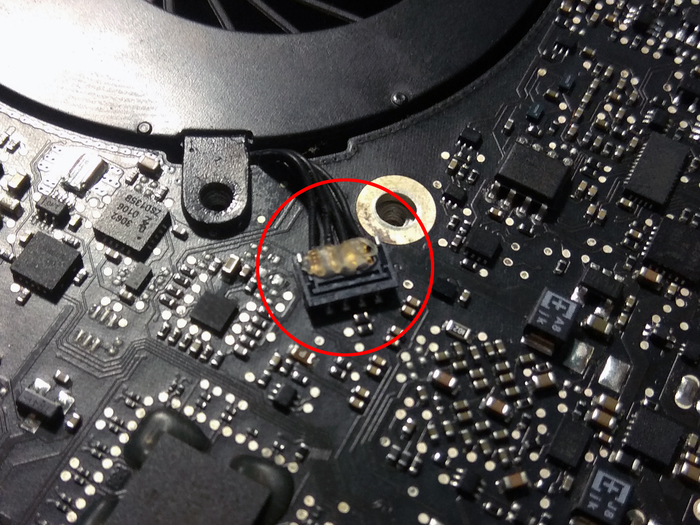

Поврежден и залит термоклеем коннектор вентилятора.

И отсутствует крепежная пластина

Но это не страшно. Бывают куда более прискорбные случаи.

Отключаем все шлейфы и выкручиваем винты, чтобы снять плату. В первую очередь отключаем аккумулятор - это крайне важно!!!

Далее, аккуратно поднимаем плату. Без рывков и чрезмерных усилий. Если не идет, значит или какой-то шлейф не отстегнули или винт остался.

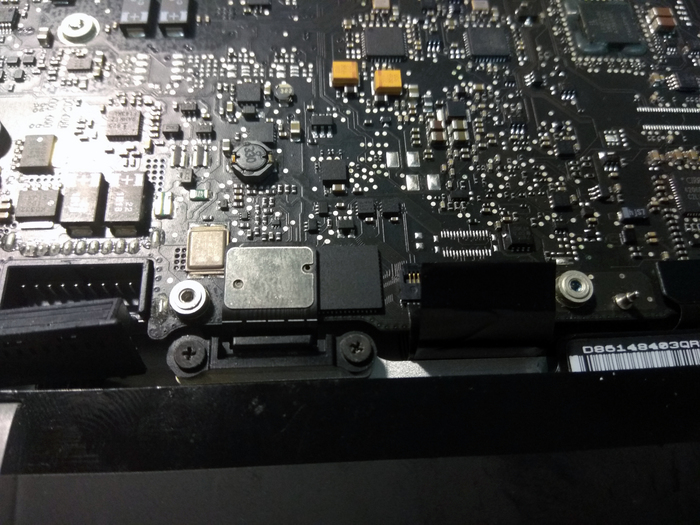

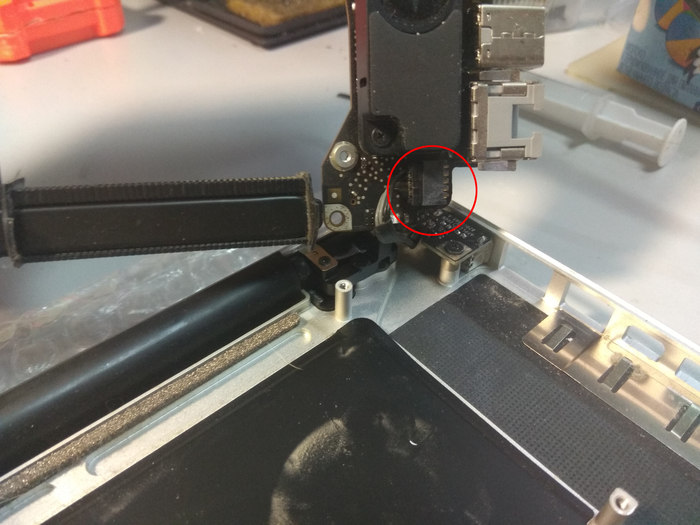

Отключаем шлейф платы с разъемом питания.

Теперь выкручиваем 6 винтов, удерживающих систему охлаждения и снимаем ее покачивающими (из стороны в сторону) движениями. Качать стоит для того, чтобы исключить возможность повреждения кристаллов процессора и видеочипа, в случае, когда термопаста высохла.

Теперь, непосредственно, переходим к диагностике - методом прогрева. Для этого берем паяльный фен. Выставляем максимальный поток воздуха и температуру в 360 градусов.

Круговыми движениями прогреваем кристалл видеочипа в течении 15 секунд, с расстояния 10-20 мм.

После этого собираем ноутбук в обратном порядке. Винты можно не все вкручивать - прихватить на пару.

Включаем MacBook

Аппарат нормально загрузился и показал рабочий стол. Это подтвердило предположение, что проблема в видеочипе. Изображение размазал с целью соблюдения конфиденциальности.

Тут стоит обратить внимание, что различные жулики и псевдомастера "рядом с домом", могут такой метод диагностики преподнести как замену видеочипа. Или, если вам предлагают замену видеочипа за 5-6 тыс руб или меньше - ждите прогрева.

Прогрев может оживить чип на срок, от 1-2 включений до пары месяцев. Дальше все вернется в прежнее состояние. Тут может спасти аппарат только замена видеочипа и нечего более.

Первую часть заканчиваю. Часть вторая будет про подготовку видеочипа к замене. Надеюсь, что-то полезное написал тут =)

-----------------------------------------

Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:

https://vk.com/dmitry_okorokov

или по e-mail:

inertico@mail.ru

Ну и буду рад оценке поста в комментариях.

Пост в помощь домашним любителям "ломать" мониторы, не имеющим инженерного образования, но имеющим дикое желание что-то поковырять своими кривыми клешнями, растущими из задницы.

Вот и дожили лампы CCFL до дня своей кончины... Приехал к брату, а он ко мне с бедой, мол, так и так, монитор включается на 3 секунды и тухнет. Ну раз тухнет, значит будем смотреть. Монитор оказался - ASUS VH226H. Отработал как-никак 8 лет.

Разобрав монитор были обнаружены почерневшие места на отражателях, две из ламп лопнули. Заказали на алике ленты светодиодной подсветки с драйвером, дошли за 10 дней, что приятно удивило. Искать и ставить новые лампы уже не вижу смысла...

Как всегда, самое сложное, это извлечь светофильтры и светорассеиватели, и не допустить туда попадание ворсинок, пыли и волос... А потом еще аккуратно все собрать...

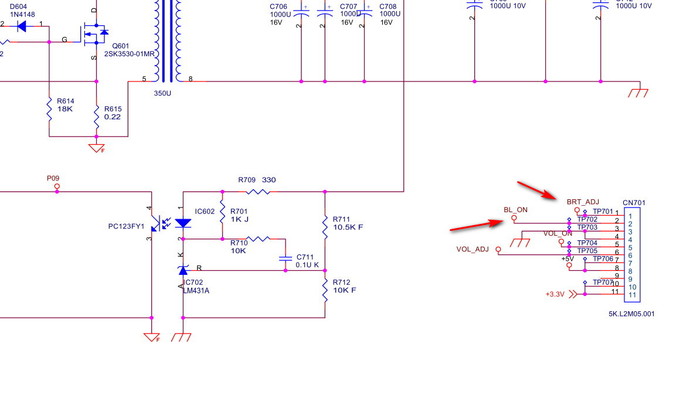

Добравшись до блока питания столкнулся с тем, что нет индикации сигналов на плате, а есть только TP701, TP702... Пришлось искать сервис-мануалы. С горем пополам нашел родственную модель БП, и в схеме уже нашел распиновку и обозначения сигналов. Причем, мануал нашел (подобрал) от BenQ и парт-номером 4H.09302.A02, родственная модель БП...

Далее, поскольку на плате ток идет 19 вольт, не стал "заморачиваться" и подпаял питание драйвера подсветки к 19ти вольтам...

Греться не должно, запас есть...

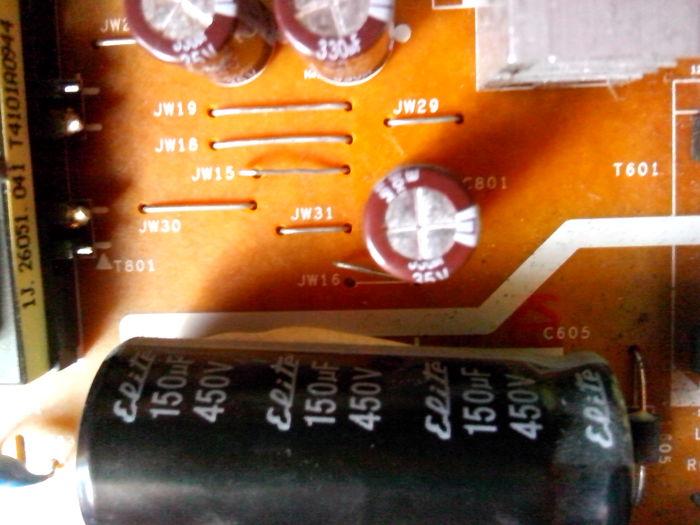

Модель блока питания и её парт-номер.

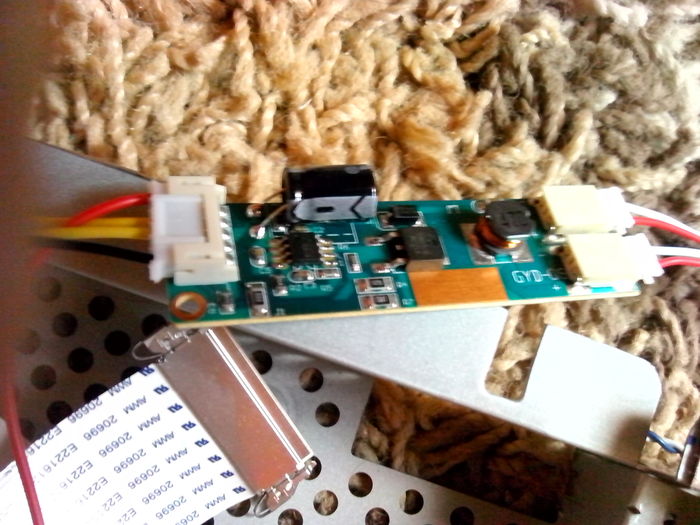

Стандартный драйвер подсветки с Aliexpress...

Далее, отпаял по схеме некоторые перемычки, идущие на инвертор ламп...

Собрал все до кучи...

Ссылку на схемку БП оставляю для страждущих и ленивых... https://yadi.sk/i/S73Wi8s03ZuLXw  Честно стырено с портала ремонтников, на которые, как обычно, без допросов и пыток паяльником и клемм аккумулятора на мошонке не попадешь...
