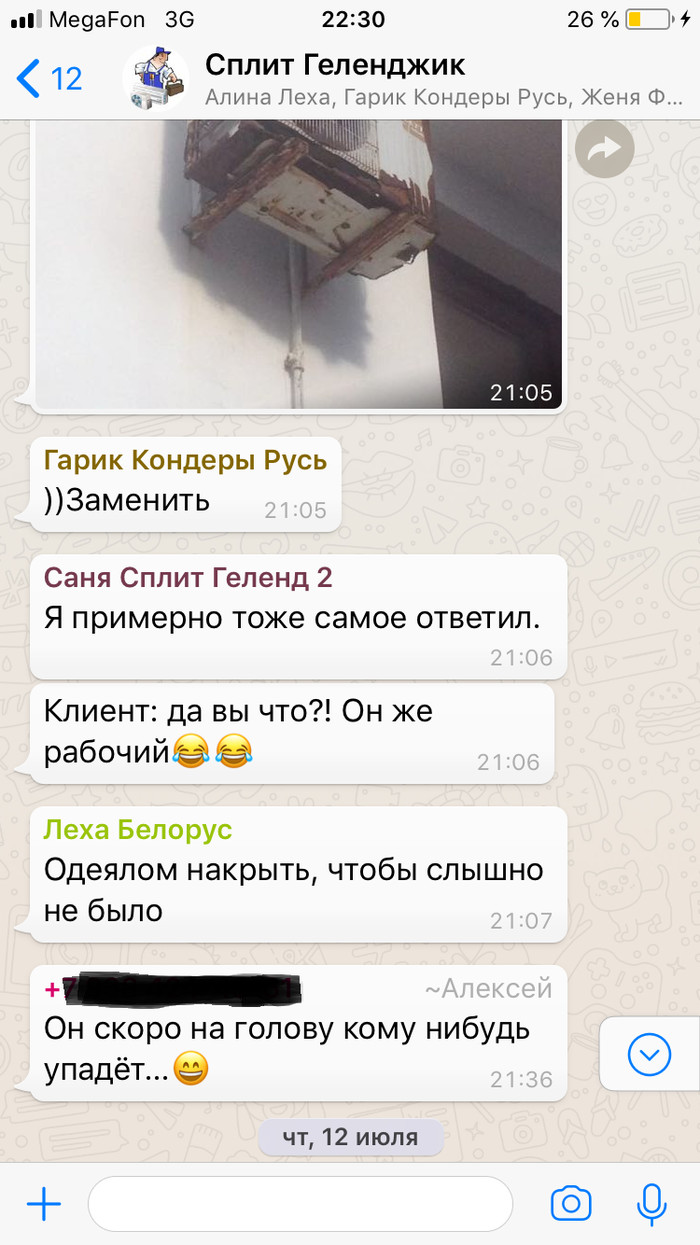

Трудимся в Геленджике по кондиционерам, есть общая группа в вацапе, помогаем друг-другу, всё время пересекаемся и вот недавно выложил один из наших фото из гостевого дома одного из клиентов. Тот просил ЭТО починить, потому что шумит. Вобщем нет слов.
Здравствуйте всем.
Есть немного что написать и показать))) В первой части будет много букв без фоток, ибо сначала не планировал делать пост да и память у меня хреновая, всё время забываю делать фото.
В общем заехал к нам ноутбук ASUS,модель по-моему Х53, давно модели не смотрю, на платформе LA-7322P.
Предыстория такая (со слов клиента):"Когда-то давно сдохла дискретная видеокарта, отключили в диспетчере и пользовались так. Потом ноутбук залили, вынули батарею, посушили(без разборки) и пользовались где то месяц, потом он лег на полку и лежал где-то полгода. Сейчас не включается."
После вскрытия обнаружилось залитие в районе моста и под мостом. Тогда фото еще не делал к сожалению, по этому фото из инета для примера. Выглядело примерно вот так:
Только вот на такой площади:
При чистке SMD-элементы просто отваливались сами.
Директор, посмотрев на это, сказал что нет смысла связываться с ремонтом, клиенту дороже выйдет чем купить такой же ноут с рук, да и шансов поднять мало, после такого залития и столько времени. Это прозвучало для меня как вызов)
В общем мы поспорили, если я его поднимаю за 5 часов, то я получаю премию,а клиентам ремонт будет бесплатный. Условия шикарные, учитывая то я не мастер\инженер, а управляющий))
В общем, взял я свой личный паяльник для SMD
И бросился работать.
0:00-0:50
Первым делом почистил плату насколько смог,отключил дискретку,снял мост,под которым всё тоже было зеленое, взял такой же новый, накатал шары, запаял. Проверил основные линии на КЗ, вроде бы норма.
0:51-1:30
Подключаю ЛБП,потребление высоковато, 0.045 мА, но реакция на кнопку есть, правда без инициализации, потребление доходит до нормы, 0.6-0.8А и выключается. Хммм....уже хорошо.
Выяснил то высокое потребление вызывает один конденсатор под мостом. Нахожу Boardview на плату, выясняю номинал,меняю. Есть старт, показывается логотип Asus и выключается...Мы где то близко...
1:31-2:30
Пропаиваю подозрительные SMD, которые были залиты и подгнили, вооружаюсь мультиметром, начинаю проверять всё подряд. Ноутбук ведет себя по-разному, выключается на разных пост-кодах...В общем дело точно в обвязке моста, там, где было всё залито и уже подгнившее...
2:31-3:00
Уже никто не верит в хороший исход, обвязку рыть это долго и нудно. Хм...а есть ли у нас донор? Есть! Нашел такую же плату, только UMA (без дискретки). Есть идея...
3:01-3:30
Донор тоже подзалит, но не страшно.
Сдуваю всю обвязку с платы
Зачищаю, залуживаю, чищу
И, начинаем перекидывать обвязку...
3:31-4:30
С перекурами, трясущимися руками и премией в голове перекидываю обвязку.
Да-да-да, кривовато, но как смог)) Руки то из жопы и те кудрявые. Потом конечно подравнял всё.
4:31
Иии...
Всё работает)))
Финально проходимся паяльником по SMD, чтобы убрать огрехи пайки, чистим СО, чистим плату собираем.
Всё готово)) Все функции работают, стресс-тесты проходит на ура.
Предвещая комментарии...да, этот ноут того не стоит. Но, спор есть спор))) Да и мне самому нравится работать своими кудрявыми руками, во всём самоучка. Так что сильно не ругайте)
Буду наверное понемногу выкладывать свои ремонтики, часто дома ремонтирую знакомым что-нибудь)
Всем спасибо и до встречи)
Итак, на сегодня к нам поступила на ремонт вот такая полуавтоматическая сварка САИПА-200 с неисправностью: Во время работы бьет током.
Чтож, начнем вызванивать сопротивление вилки к корпусу. И тут же находим неисправность, сопротивление корпус-вилка около 1кОм, то есть фаза утекает на корпус. При надавливании на центр платы, сопротивление между штекером вилки и корпусом вообще уходит в полное КЗ. То есть этот аппарат может реально отправить его владельца к праотцам.
Разбираем и ищем место контакта фазы к корпусу. И находим...
А вот и виновник. На этом болте установлена катушка. По всей видимости клиент сам вставил этот болт и между платой и болтом вложил какую паронитовую прокладку. слева на фото сверху.
Для начала продуваем плату и чистим от пыли. Откусываем длинные вывода диодного моста.
Лакируем.
Ставим слюдяную пластину на термоклей. Тем самым сводим на нет контакт болта с выводами диодного моста.
Приводим в порядок подключение вилки. Они еще и вывод заземления не подключили. Тупицы... Хорошо что владельца не шарахнуло до смерти.
Было.
Стало.
В добавок смазал и почистил кулер. Там стружки дохрена шо пипец. Удивляюсь только тому как ресанта до сих пор не выплюнула свои ключи...
Собираем....
На этом ремонт закончен... Сопротивление между вилкой и корпусом уходит в бесконечность. Неисправность устранена. Ремонтировал знакомым поэтому 550руб.
Всем привет!
Столкнулся с очень интересной штукой, спешу поделиться, может кому поможет.
В общем имеется дома телевизор LG, куплен пару месяцев назад, все здорово и круто, хорошая картинка, телек как телек.
Но вот незадача, с недавнего времени стал замечать, что картинка стала отдавать сильно красным цветом. К телевизору подключен страенький ноутбук, используется как смарт-тв, только мне больше нравится чем штатный, работает шустрее и возможностей больше) Но это отступление.
Первым делом подумал на предустановки цвета самого телевизора. Смена баланса цветов не помогла, цвета вообще стали неестественными.
Следующим этапом проверил HDMI - есть такая штука, что переключение на "горячую" сжигает порты. И тут не угадал, оба порта в рабочем состоянии. Новое обновление винды? Кривые дрова? Подрубил комп - снова мимо. Пока тыкал коннекторы, картинка стала уже отдавать синевой.
Погуглил по сайтам, диагноз - замена матрицы, кишков или разъемов на круглую сумму. Ок, гарантия еще есть. Но не люблю я нестись в сц, пока полностью не убедюсь, что техника точно неисправна. Значицца, кабель под замену, подумал я и забил на это дело до похода в магазин. К тому же, цвет меню самого телевизора и всякие всплывающие окошки были нормальных цветов, без оттенков. Значит дело в HDMI точно. А чтоб пока глаза не ломать, сделал калибровку цветов средствами Windows. Ну, картинка получилась сносная, да и ладно.
Соединил кабелем новым и... ничего. Все так и осталось, а потом ррраз, и снова оттенок стал красным. Постоянная калибровка не выход - хотел уже сдавать по гарантии, но вмешался случай.
Краем глаза заметил, что оттенок поменялся, когда я менял температуру сплита. И точно, картинка испортилась после его установки. Гребаный пульт от кондиционера втихую меняет оттенок!
Выходит, что код сигнала пульта кондея меняет скрытые, возможно, сервисные настройки телевизора. И что интересно - при понижении температуры оттенок меняется на холодный (синий), при повышении на теплый (красный).
Таким образом, по случайности, избавил себя от пустой траты времени и похода в СЦ. Методом тыка восстановил нормальную картинку, а кондером теперь приходится управлять с закрытым ик приемником телевизора.
Но что это за фигня? Какая то пасхалка?) Троллинг программера софта?)
Этого мы так и не узнаем.
У друга супруга уронила неудачно телефон - сломался корпус и повредилась плата. Но чудесным образом экран выжил. Телефон sony ericsson d2203. При малейшем шевелении телефон вырубался или уходил в перезагрузку. Знакомый вот уже как 20+ лет работает слесарем КИПиА, поэтому руки ему не для скуки. Поскольку знаний и возможностей провести полноценный ремонт у него нет, да и телефон уже устаревший, то было принято решение идти в лобовую атаку . . .
Вот такой хардкейс был изготовлен из подручных материалов.
Примененные материалы предлагаю угадать вам.
Есть отверстие для зарядки, а как же !
Даже кнопка включения есть.
Телефон подумал что, "Хорошо зафиксированная девушка в предварительной ласке не нуждается" и согласился работать. Используется как мобильная версия роутера, в основном раздает инет. Функционал полный, аппарат работает.
Друг мой, тег мое, снимал я. Почему в сообщество ремонтеров ? Ну а что, после такого ремонта работает и это главное. В конце концов, если нет бинта, то прикладывают подорожник =)
Скажу сразу, работаю в СЦ и еще учусь всему. Так что могу не знать названий элементов и т.д.

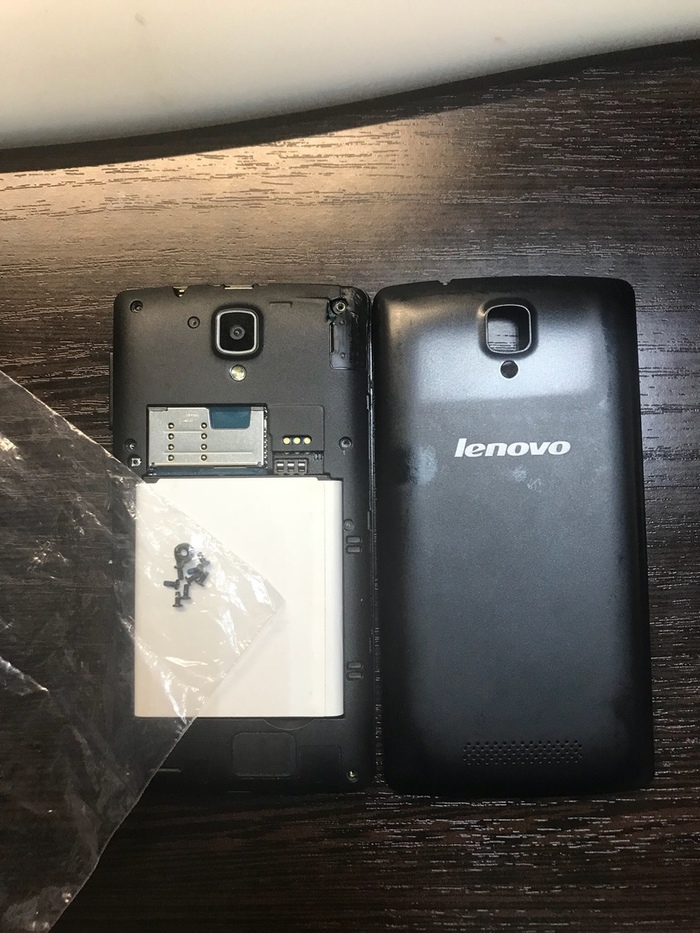

Принесли аппарат с другого СЦ, с симптомами: Не заряжается, не включается. В другом сервисе ничего не сделали и не сказали. Попал он ко мне в руки вот в таком состоянии.
Первым делом решил толкнуть АКБ. Телефон включился, при подключении шнура показывал что зарядка идет, но все так же не заряжается. Начал искать подобное в интернете. И как оказалось что я такой не один. Но никакого решения проблемы найдено не было. Решил вскрывать и лезть к контроллеру питания. Когда снял защитный щиток и его рамку то обнаружил что один из элементов стоит неестественно.
Он так же как и его соседи был залит заводским компаундом. Было решено зачищать компаунд, снимать элемент, убирать остатки компаунда и ставить его на место в его нормальное положение. Итог:

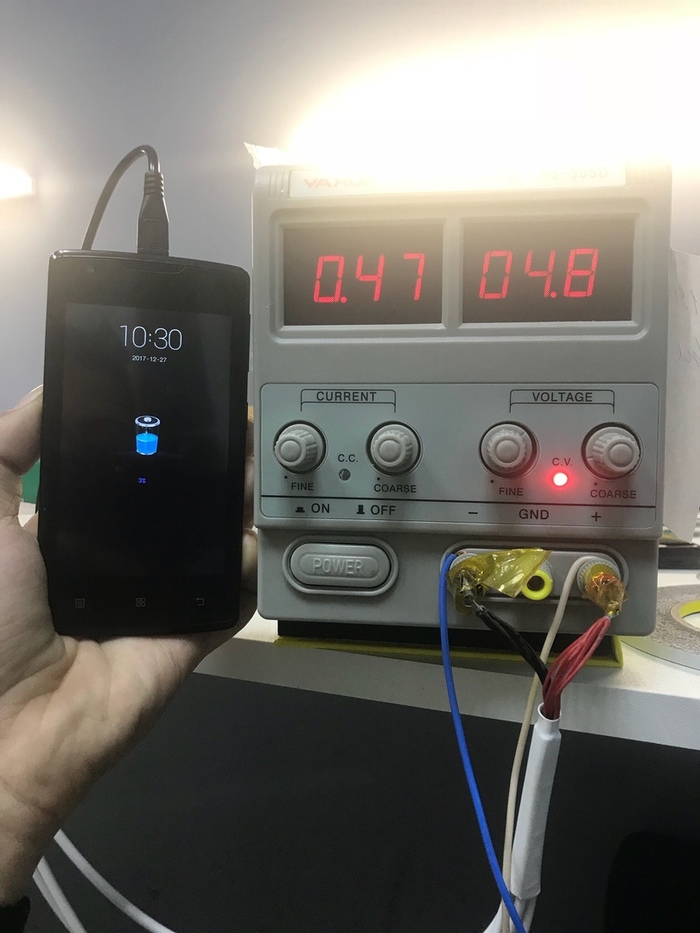

После на соплях подкинул АКБ и подключил зарядку. Телефон начал заряжаться. Собираем все обратно и снова проверяем.

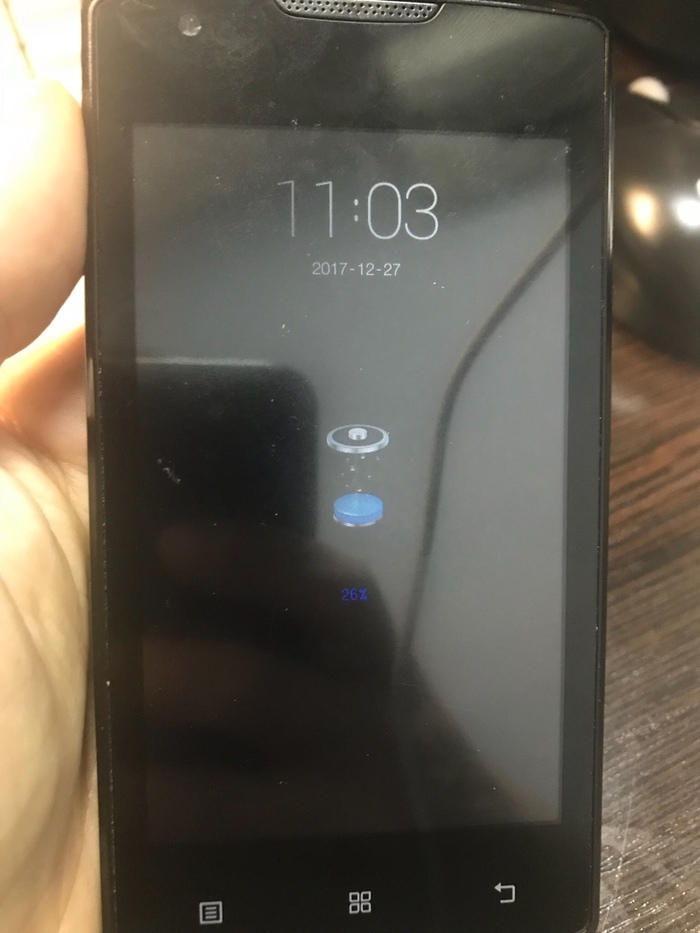

И через 20 минут на зарядке.
Возможно кому-то пригодиться, так как я информации нашел катастрофически мало.
Спасибо @gepka, за поиски проблемы вместе со мной.

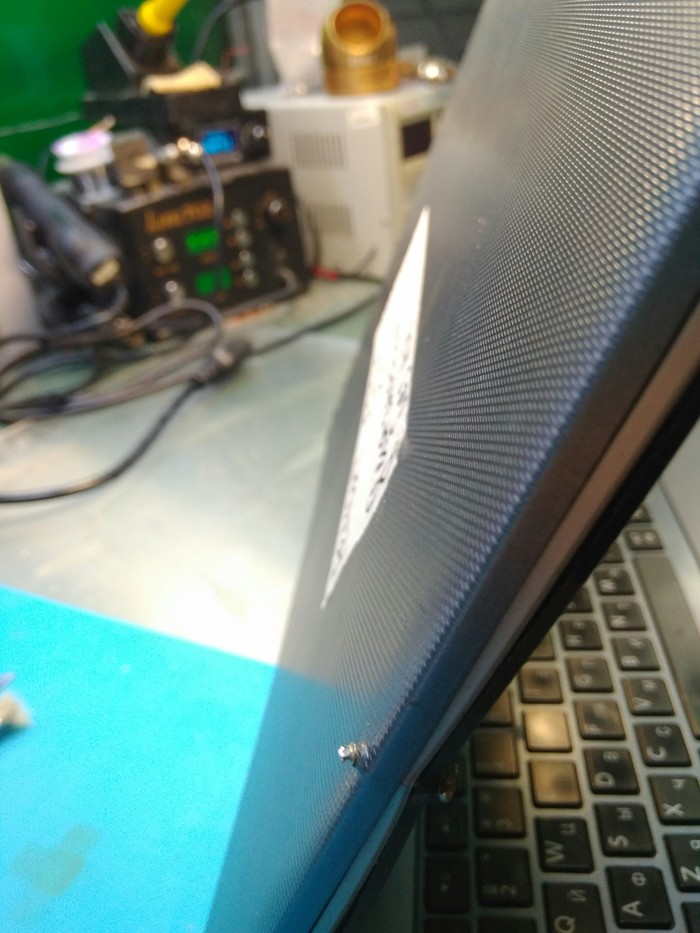

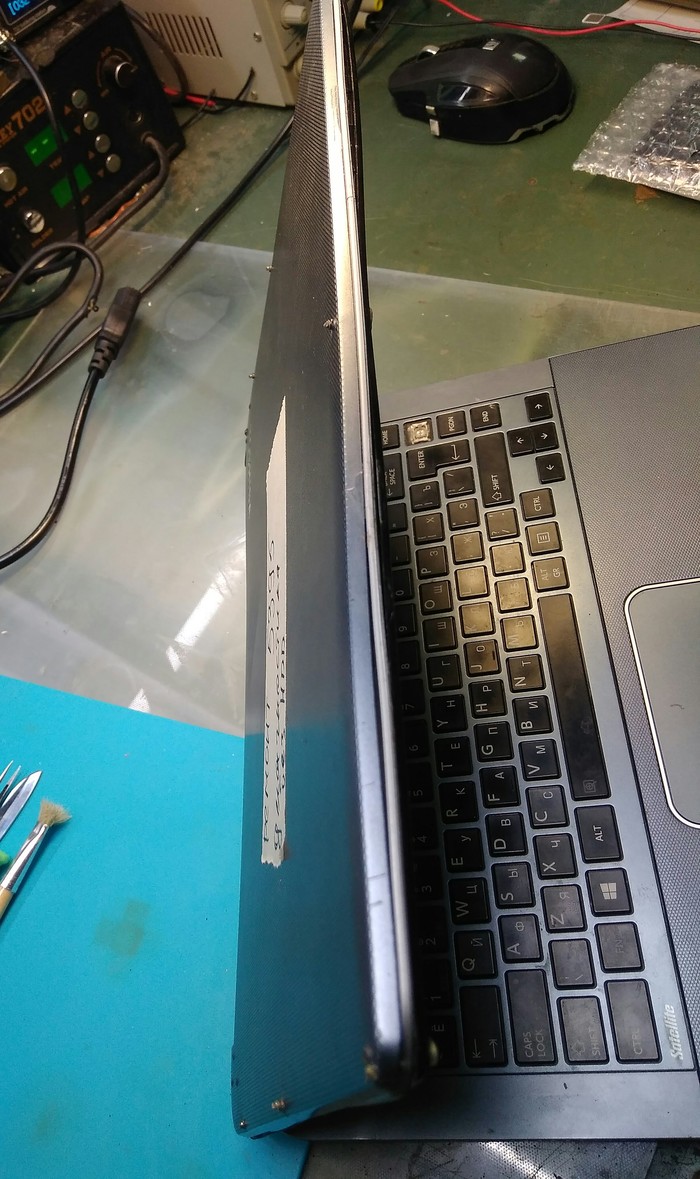

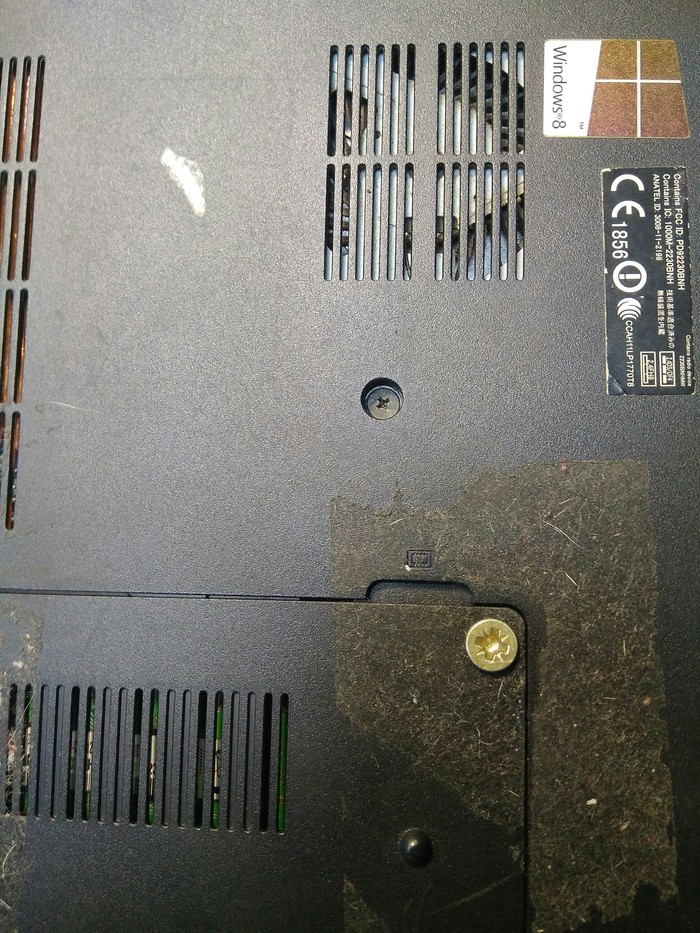

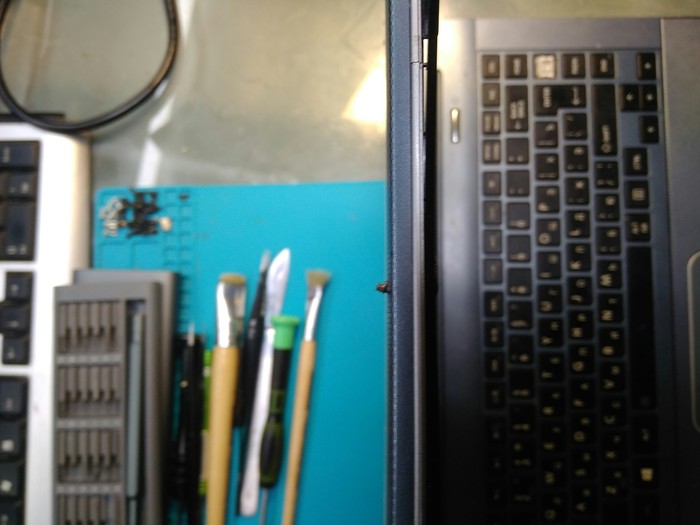

У мастеров на дому потому и ниже цены, за аренду помещения платить не надо. Кто ж виноват , что ультрабуки такие тонкие.
И на сладенькое
