Не собирался сегодня пилить пост, да и вообще следующий планировал когда нибудь потом.

Но попал ко мне на стол сегодня залитик с нетипичными последствиями залития.

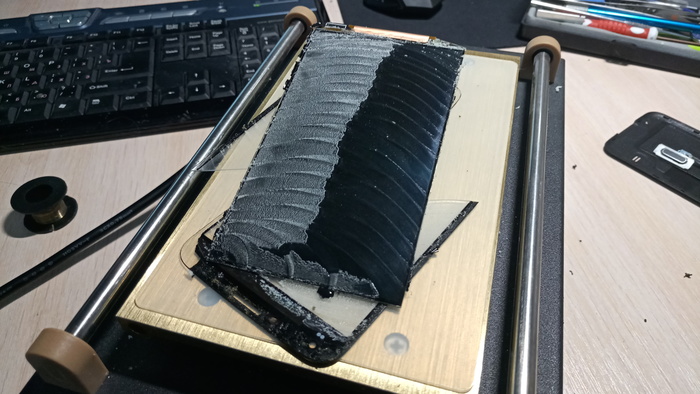

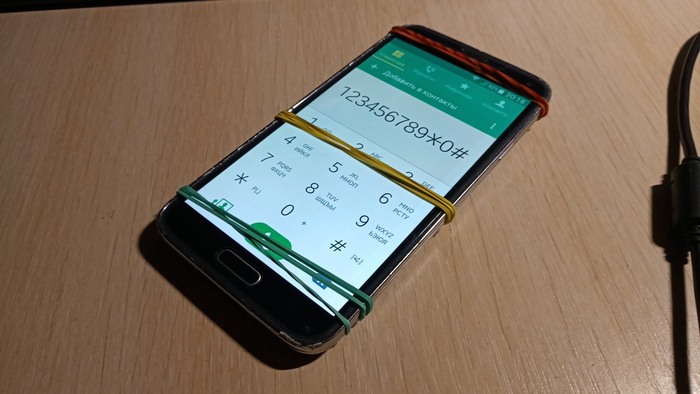

От такой аппарат

На самом деле тут он уже готов, но сделаем вид что это не так.
Аппарат включался, издавал звуки нажатия кнопок но вместо изображения белый дрожащий экран. Я его конечно не сфоткал, тк не думал что будет что то нетривиальное. Плата была довольно чистая единственное место которое вызвало вопросы это пара подгнивших тестпоинтов (фоток тоже нет) Чему я не придал особого значения

При такой поломке обычно не хватает одного из питаний дисплея или обрыв между дисплеем и процом и как правило все сразу видно, но не в этом случае
Потыкал тестером в коннектор  дисплея ничего интесного не намерял, из того что можно намерять исходя из логики, схем то нету.  Во всяком случае удалось исключить проц как потенциального виновника

Тут тоже фотка уже готовой платы и прошареный глаз уже наверняка понял что тут делалось.
Короче
Проковырявшись с платой около часа, промеряв все напруги с кп решил все же вернуться к этим тестпоинтам
Расковырял первый слой
и вот оно че

С виду относительно целый пятак прогнил до второго слоя и оборвал цепь
зачищаем

второй мне тоже не понравился, решил восстановить его тоже на всякий
Кидаем мычки

Проверяем на весу. Работает

Мажем зеленку что бы ранка зажила

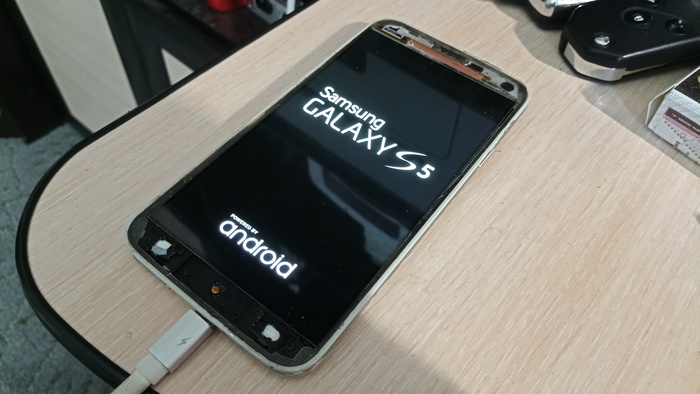

Собираем и тестим
Такие дела

Всем доброго времени суток. Это мой первый пост на тему ремонтов - прошу сильно не пинать.  Написал форумчанин с 4пда что нужно заменить память в старичке Xiaomi redmi note. Я предложил не просто заменить, а увеличить объём памяти с 8 ГБ до 16ГБ.

После диагностики стало  понятно что таки дело в памяти - она вошла в режим "только чтение" (видно по логу на фото)

Далее разбираем аппарат и видим защитный металлический экран

отпаиваем его от платы - ибо он мешает снять микросхему

Далее снимаем микросхему с платы

Закидываем микросхему в колодку , а её подключаем к Easy jtag и пробуем вычитать конфиг флешки и часть содержимого, но к сожалению ничего не вышло - флешка определяется, но информация с неё корректно не считывается. Так как это уже не первый такой телефон в ремонте, то имеются бэкапы от другого аппарата, заливаем его в новую микросхему

Затем запаиваем микросхему и защитный экран  на плату

Собираем  и прошиваем телефон. После включения проверяем объём встроенной памяти

Всё заколосилось:) Осталось вернуть родные imei и мак адрес, а так же проверить основные функции телефона

Аппарат проверен и отправлен владельцу

Добрый утроденьвечерночи ребят!
Сегодня на ремонте у меня iphone 3gs с проблемой активации.

Для активации на них обязательно наличие сим карты в слоте, но телефон их не видит.
Ну думаю, разберу, спиртом потру контакт определения сим карты в слоте и соберу обратно.
Так оно и было, если бы не бы...

Разбирается традиционно через дисплей.
Откручиваю 2 винта:

Открываю:

На шлейфах есть нумерация в каком порядке их отстёгивать. Вот:

С первого взгляда на плату стало ясно, что тереть тряпочкой ничего не нужно:

Оторванный контакт в самом слоте для сим карты.
Проблема стала довольно распространенной с приходом микро и нано симок.
Буду менять весь слот.
Укладываю плату на самый лучший в мире подогрев для ног:

И сразу снимаю его от туда.
Причина проста: телефон настолько старый, что прогрев платы скорее его погубит, нежели отремонтирует. Плате как никак почти 10 лет.
Обойдусь локальным нагревом от паяльника без снятия всего сим лотка.
Для начала срезаю часть нержавейки обычным маникюрным аппаратом:

Дальше работы пойдут под микроскопом.
Осматриваю место для работы:

Решение в этом случае простое:
Срезать часть пластика и напаять новую ножку. Срезаю пластик:

Так, дальше мне потребуется щепотка соли новая ножка. Встречайте - мой самый первый неотремонтированный телефон (но сейчас я уже знаю проблему, но решать я её уже не буду. Не хочу. Оставили на запчасти где то в 2014 году плюс минус):

Отсюда я выдерну нужную ногу. Вот она, рядом с рабочим рублём:

Нужно примерить и доработать место для установки:

Идеально. Капля флюса, низкотемпературной паяльной пасты (138 градусов) и секунда времени:

Есть небольшой бугорок от припоя. Стачиваю тем же маникюрным аппаратом и сделаю всё красиво с помощью ультафиолетового лака:

В принципе ремонт можно закончить и оставить всё как есть, но решил укрепить конструкцию, запаяв обратно отпиленный кусок. Тут кстати ничего не вышло. Припой не ложился.

Значит сделаю заплатку. От другого сим лотка вырезаю кусочек и запаиваю всё это дело.
Да здравствует колхоз)

Дальше собираю всё в обратном порядке и пробую активировать:

Налагодите 😁

Готов. Ремонт занял где то полчаса.
Тут еще бы неплохо было заменить корпус, так как разваливается уже. Но это по желанию клиента.
Активация завершена.
Увидимся)

Шедевральная штука от инженеров НР, работает до последнего в нечеловеческих условиях! В обслуживании и эксплуатации прост до предела, картридж легко заправляется. При визуальном осмотре выявляем порванную термопленку и ролик захвата. Также видим, что картридж устал. Приступаем к работе.

Разворачиваем аппарат задом к себе. Откручиваем три винта, удерживающихся боковые крышки и металлическую пластину.

Отщелкиваем боковые крышки сверху, снизу и сзади. Снимаем.

Снимаем морду, отщелкнув крышку снизу слева и справа.

Открутив два винта справа и слева снимаем верхнюю крышку.

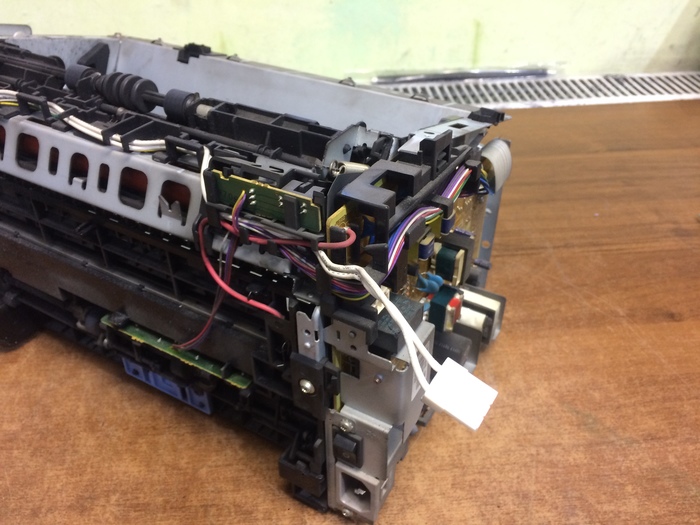

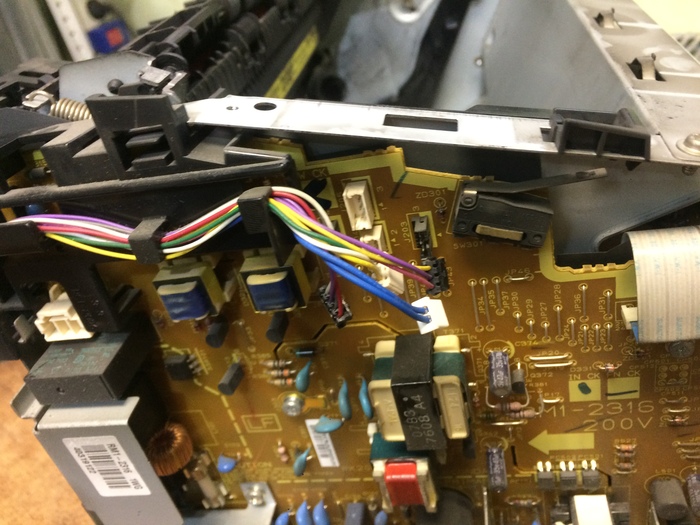

Отстегиваем датчики и питание термоэлемента.

Распутываем провода и снимаем фьюзер.

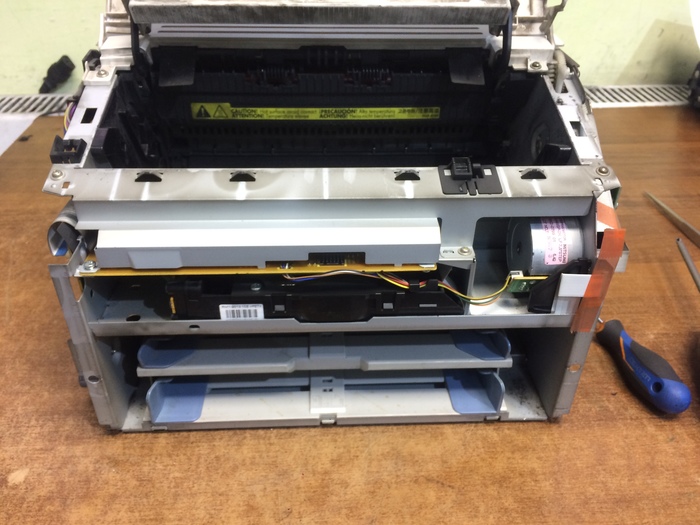

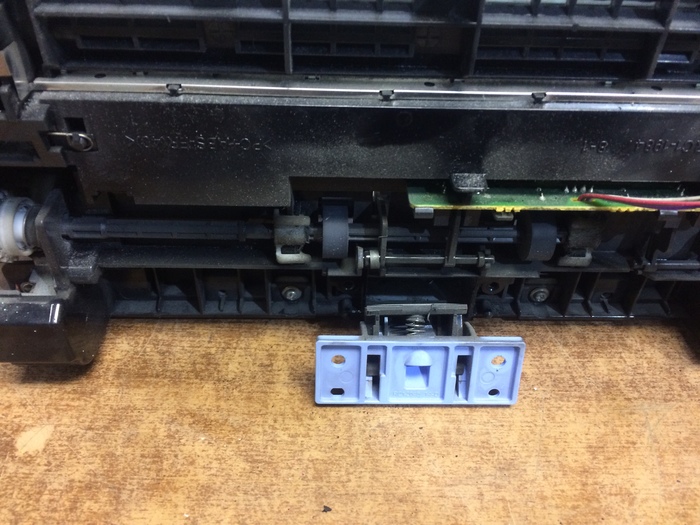

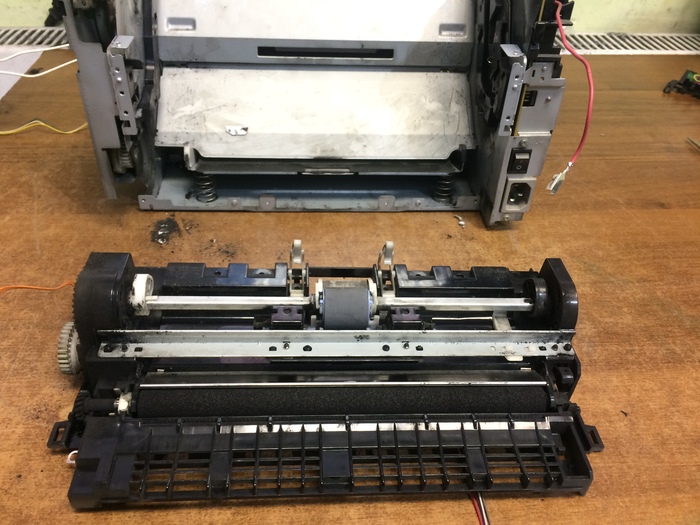

Перед нами предстаёт няшная морда. Откручиваем тормозную площадку. Снимаем заднюю панель, которая отвечает за захват, протяжку и заряд бумаги.

Ролик и тормозная площадка изношена. Ролик проворачивали. Если нет нового, можно прокрутить его наименее изношенной стороной или подмотать изоленты на ролик, а на тормозной подтянуть пружину и размочить специальной сервисной жидкостью для восстановления резины. У нас есть новые. Меняем. Так как все заспано, по любому налетело и в лазер, товарищ @afonenko

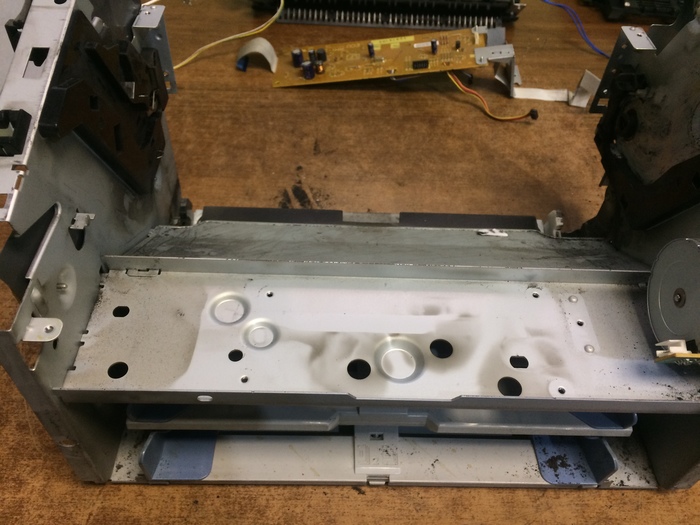

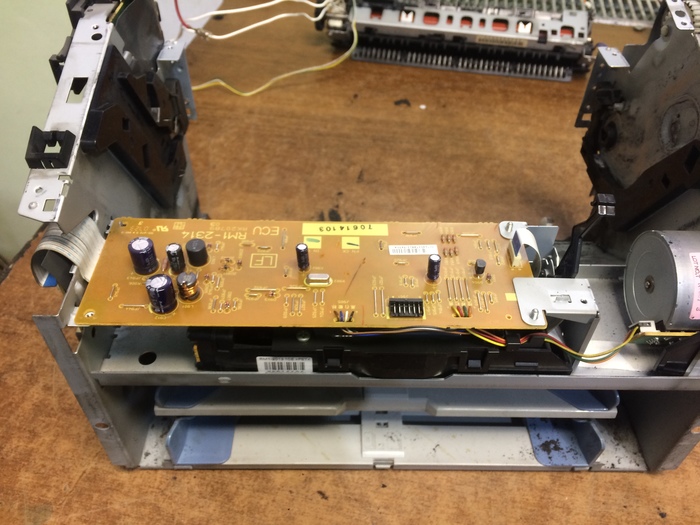

Снимаем крышку лазера, открутив четыре винта. Снимаем лазер. Разбираем, чистим полигон и оптику. Тащим принтер и крышки в станцию и продуваем все компрессором, уделяя особое внимание электронным платам. Без фанатизма.

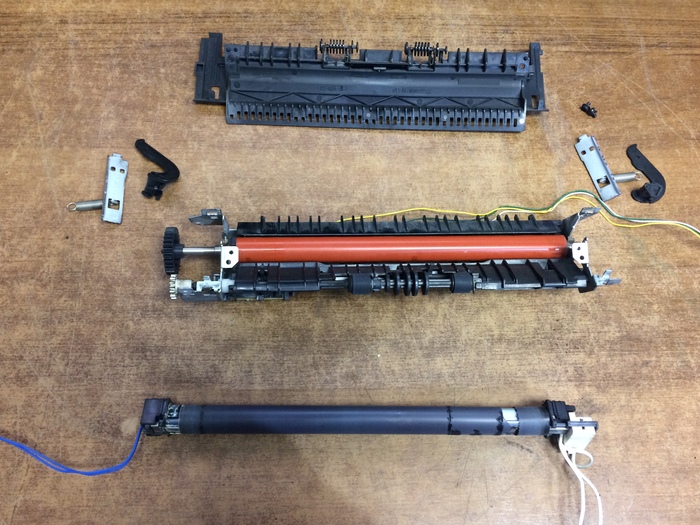

Термопленка устала. Откручиваем верхнюю крышку фьюзера. Расслабляем стягивающие пружины и снимаем прижимные пластины с обеих сторон.

Снимаем левый бушинг термоблока. Снимаем рванину. Все протираем ватным диском с ацетоном. Особое внимание уделяем запекшемуся тонеру. Это касается большинства печей НР. Собираем все обратно, моем. Уделяем особое внимание механизму открытия крышки лазера и подключению всех коннекторов. Обслуживаем картридж при необходимости. Стоимость ремонта примерно 30 баксов с накруткой на детали.
