Самодельный TC2050-IDC

"Дело было вечером - делать было нечего"


Попала мне в работу плата с вот таким смешным разъемом:

Это площадка для подключения вилки из названия поста (откуда я узнал название? В альтиуме на схеме посмотрел). Это разъем для программирования и отладки (jtag+swd).

Можно, конечно, проводки подпаять, но если плат больше одной лучше найти вилку.

Поискал, только под заказ и от 12 тыс. (Может здешние мастера могут найти доставку за сутки и за так?).

Посусекам поскреб и вот родилось такое решение:

А вот так выглядит на плате:

Ничего хитрого: 10 тонких и три толстых погопина с Али. Пара двухрядных гнезд с шагом 1.27мм. 4 капли эпоксидки. Провода и термоусадка по вкусу.


Если есть интерес, могу накидать подробную инструкцию со ссылками.

Показать полностью 3
99

Ремонтируем сварку GYS INVERTER 2500, микроб

Давно от меня не было постов про ремонт сварок, приболел поэтому путь в мастерскую для меня был закрыт на пару месяцев, но тут ко мне пришло оно. Сварка на 80А. Без отдельного выключателя. Этакая версия инвертора из серии Красная цена.

Для меня чинить этот аппарат было интересно так как уже поднадоели ресанты с их стандартными болячками.

Вскрываем. Вот его потрАшка

Силовуха собрана на SMD компонентах. Это печально что на смд, но не беда. Хорошо что хоть не на стойках собрали.

Задолбался я отпаивать силовую плату, ибо вывода у него кошмар какие теплоемкие, пришлось расчехлять мой мощный паяльник и им отпаивать (ни одна металлизация при этом не пострадала).

ПОЛОМКА: Пробит силовой диод выходного выпрямителя STTH2003CW (300V 20A)

Кладем силовую плату на нижний нагрев, кидаем термопару и греем до 130-140град.

После прогрева тыкаемся паяльником по диодам и сносим их.

Так как у меня не было таких диодов STTH2003 которые выглядят вот так:

То я решил их заменить на два таких монстра которые выглядят вот так:

Зачищаем место на плате, формуем вывода диодов для впайки их на плату. Ставим плату на нижний подогрев, греем до 130град, паяльником лудим место впайки диодов, лудим сами диоды и впаиваем.

Впаиваем силовую плату в основную.

Лакируем...

Тестим на балласте.

Как оказалось, сварка способна выдать все 100А тока.

Вот и все собственно. Токи выдает, регулируется. Можно отдавать клиенту.

Для тех кому интересно, то этот ремонт клиенту стоил 1500руб, плюс 500Руб диоды.

Показать полностью 11
76

Блок защиты от КЗ в нагрузке (от кирпичей тоже защитит).

При ремонте импульсных блоков питания, LED-драйверов, "энергосберегаек" и прочей аппаратуры, подключаемой в сеть 220В в конце концов возникает потребность такое подключение сделать. Это немного нервирует: и вроде всё прозвонил, и плату от флюса отмыл, и на "залипухи" небезоружным глазом просмотрел, но.... неожиданный бабах всё же случается. И ладно если хлопнет предохранитель или позистор на входе. Бывало так, что кристалл из какого-нибудь mosFET-а решительно переселялся за подвесной потолок. Из-за чего дивных кирпичей появлялось немало.


Понятное дело, что вскоре вблизи рабочго места появились закрытые металл. сеткой плафоны с 300 и 500Вт лампами накаливания. Но инерционность ЛН и отсутствие гальванической развязки не устраивало. Решил сделать что-либо поизящнее. Конечно, можно было погуглить и купить необходимый блок защиты, но это не наши методы :(


Я взял два одинаковых советских военных трансформатора, мощностью 120Вт. Первички на 127/220В, вторичка 24В, цифры из справочника.

Дальше всё понятно - Транс1 первичкой в сеть через включатель, вторички (~24В) между собой, с первички Транса2 на нагрузку через нормально разомкнутые контакты многогруппного реле на 27В. Вроде такого:

Блок защиты от КЗ в нагрузке (от кирпичей тоже защитит).

24 вольта для 27В реле маловато для срабатывания, но для удержания хватает.

В прозрачную крышку релюхи был внедрён толкатель от какой-то кнопки так, что при нажатии прижимался якорь к катушке и переключались группы. Реле через одну из групп начинало самоудерживаться и включалась световая индикация (мигающий красный прямоугольник от ОПС).

При КЗ в нагрузке 24В проседает, реле отпускает. Всё, цепь разорвана. Даже если выход 220В замкнуть пинцетом то искр не больше, чем при замыкании 12В 7Ач аккумулятора. И гальванразвязка присутствует.

Вот такой блок защиты получился - дёшево и просто. Максимум нагружал 42" ЖК-TV с CCFL подсветкой, трансы за полчаса чить потеплели. Уже 4-й год пользуюсь.

Показать полностью 1
192

Ipad Air ( Ipad 5 ), восстановление шлейфа кнопки HOME.

Вот пациент, ему плоховато :)

Да, купить и поставил новый проще, но девайс нужен ещё вчера, а шлей нужно заказывать, будем делать ;)

Чистим, лудим.

Берём медную фольгу, начинаем вырезать.

Получившиеся кусочки закрепляем на своих местах (паяльником), перемычим, мажем зелёнкой.

Финиш, времени ушло минут 15-20 ;)

Показать полностью 5
164

Доработка Bluetooth гарнитуры Hoco E33

Потерял я свою гарнитуру и встал вопрос покупки новой. Требования простые: нормальный звук и длительное время работы, ну и желательно подешевле. Выбрал Hoco E33? новая, отзывов нет, большая аккумулятор на 80 мАч. Купил. Понятно, что поста бы не было если бы все было отлично. Тесты показали, что при разговоре меня почти не слышно, а улицу вокруг напротив слышно отлично.

При разборке стало видно, что микрофон производитель поставил как удобно ему в производстве, а не как надо для пользователя. Отпаял феном микрофон, нашел подходящую резинку от старого телефона и вставил его в нее, припаял на провод. В корпусе гарнитуры сделал отверстие и приклеил микрофон. Припаял провода на место и собрал.

Вот теперь гарнитура работает так как надо, чистый звук моего голоса без эха радует друзей и клиентов.

Показать полностью 6
962

Азбука Морзе в исполнении asus h81m-k

Пришла ко мне на ремонт десктопная материнская плата от asus h81m-k с диагнозом нет изображения.

Десктопные материнки я практически не ремонтирую пока что, т.к. мало опыта...но решил взяться.

Собственно сперва внешний осмотр на предмет механических повреждений.

Ничего криминального не нашел.
Затем прозваниваю на землю основные линии питания, что бы убедиться что нет коротких замыканий.

Так же меняю батарейку Биоса на новую, так как старая чуть вздулась, проверяю генерацию на кварце хаба и сам кварц.

Так же прозваниваю на землю data+ и data- всех юсб портов, что б убедиться что хаб больше жив, чем мертв.

Все в порядке.

Далее подключаю спикер и замыкаю контакты включения материнской платы....и нет изображения, плюс спикер издает сигнал 1 раз длинный и 2 раза короткий.

Гуглим....
по первой попавшейся ссылке читаем, что проблема с видеокартой.

Хорошо, делаем замеры на слоте pcie16.
все напряжения присутствуют, КЗ нигде нет.

Хммм

Дедукция подсказывает что надо бы посмотреть питания оперативной памяти. Тут ddr3.

Гуглю распиновку разъема ddr3 и делаю по ней замеры.

Ага...нету VDDSPD на 236 контакте. На землю не звонится совсем никак.

Значит процентов 90 что тут обрыв...и снова начинаю осматривать плату.

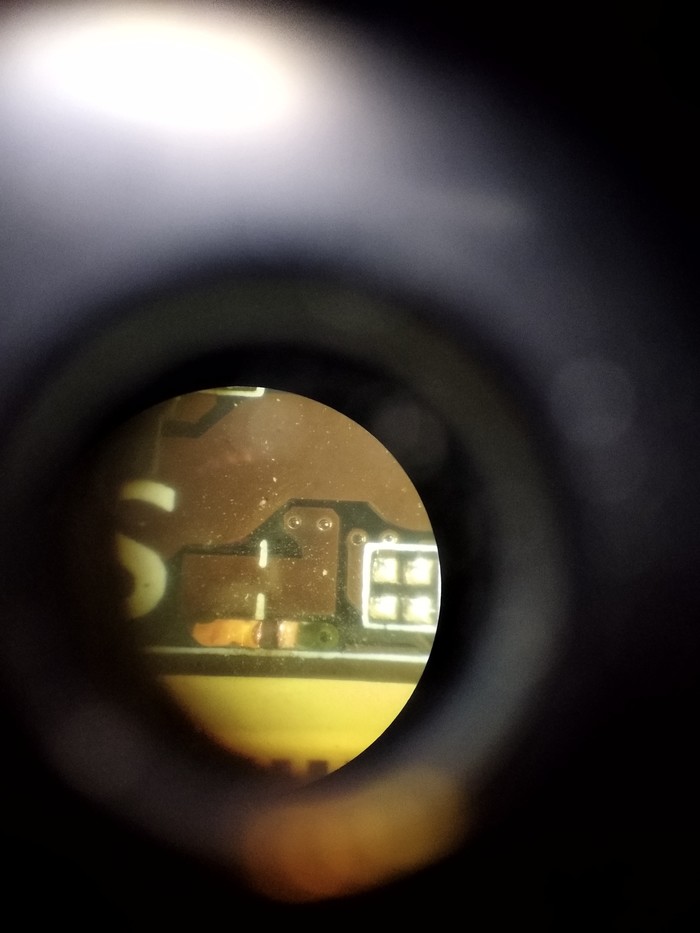

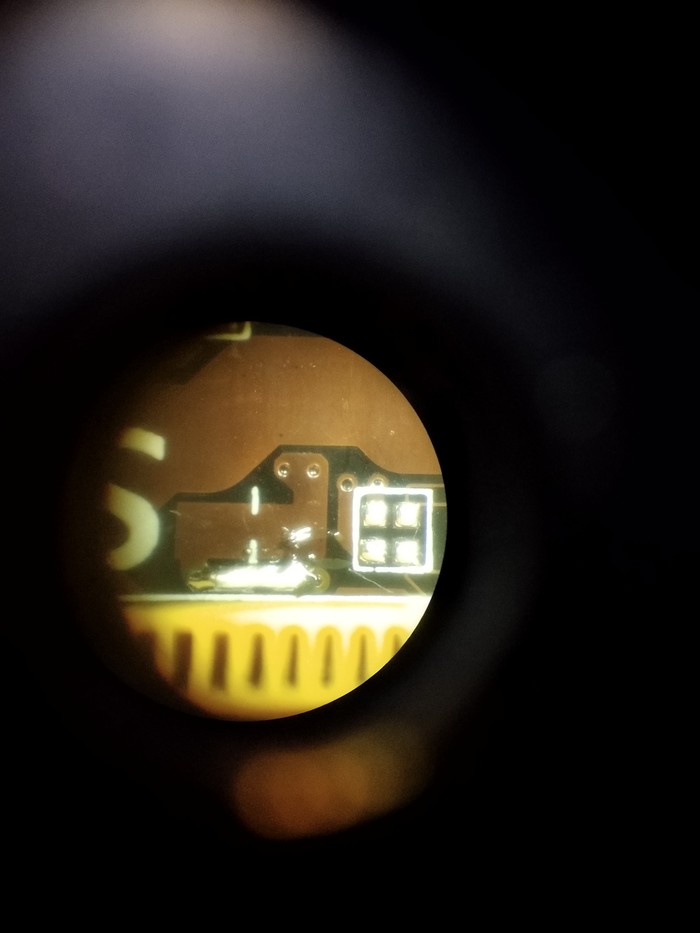

Минут через 10 замечаю у самого разъема чуть потемневший лак. Слегка его всковырнул и стало все понятно.

Далее лужу контакты и делаю перемычку из шлейфа:

Затем снова прозваниваю на землю, вижу что появилось сопротивление и запускаю плату сначала на видеокарте:

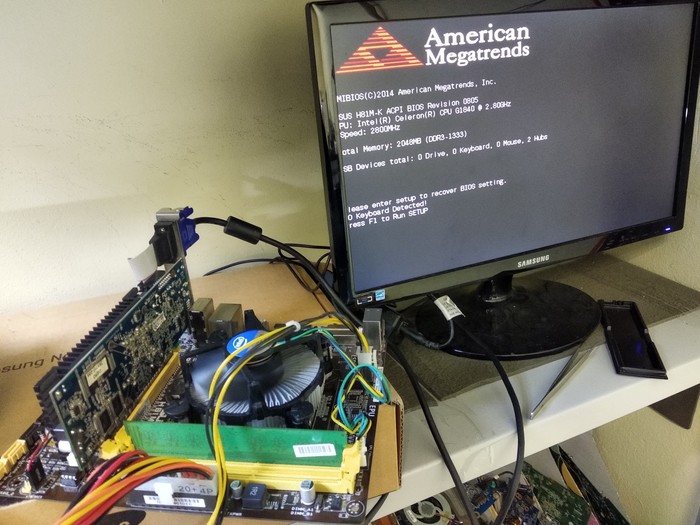

Потом на встройке:

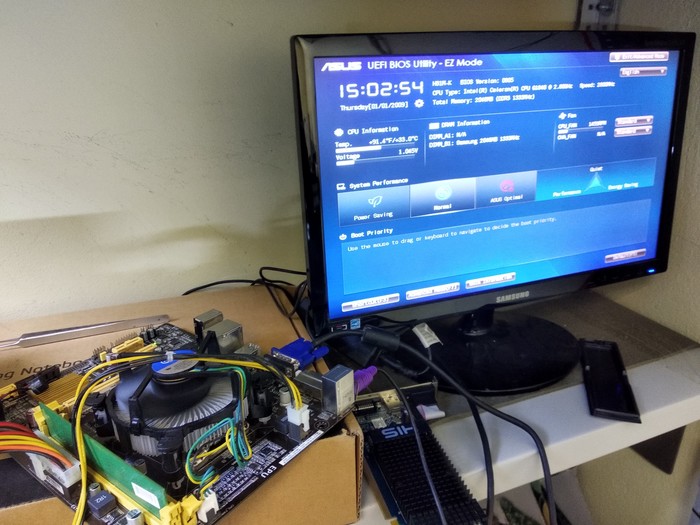

Есть картинка. Ремонт окончен.

Всем спасибо за внимание)

Показать полностью 8
129

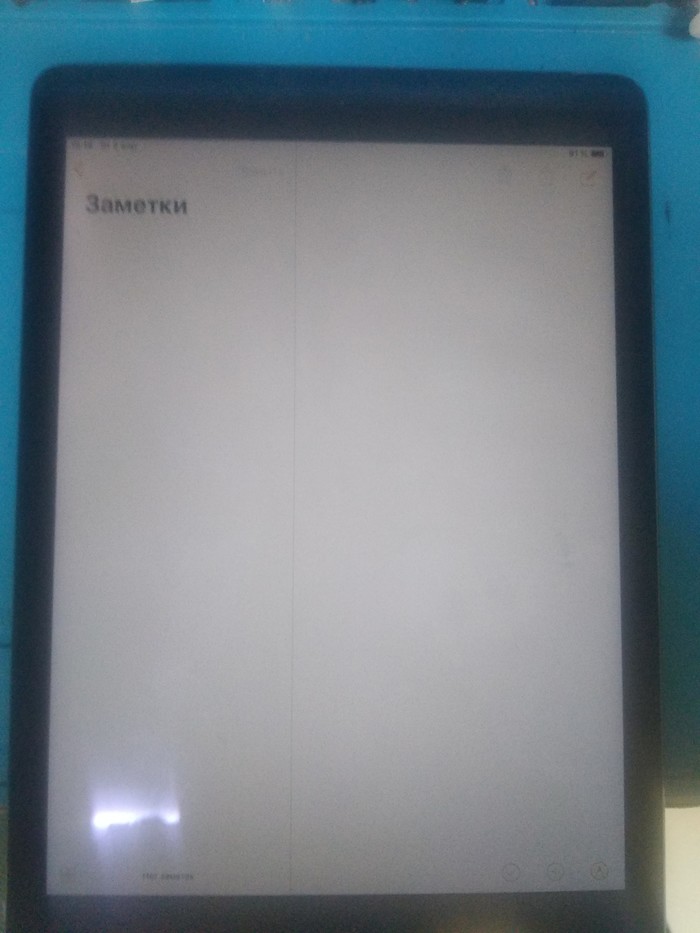

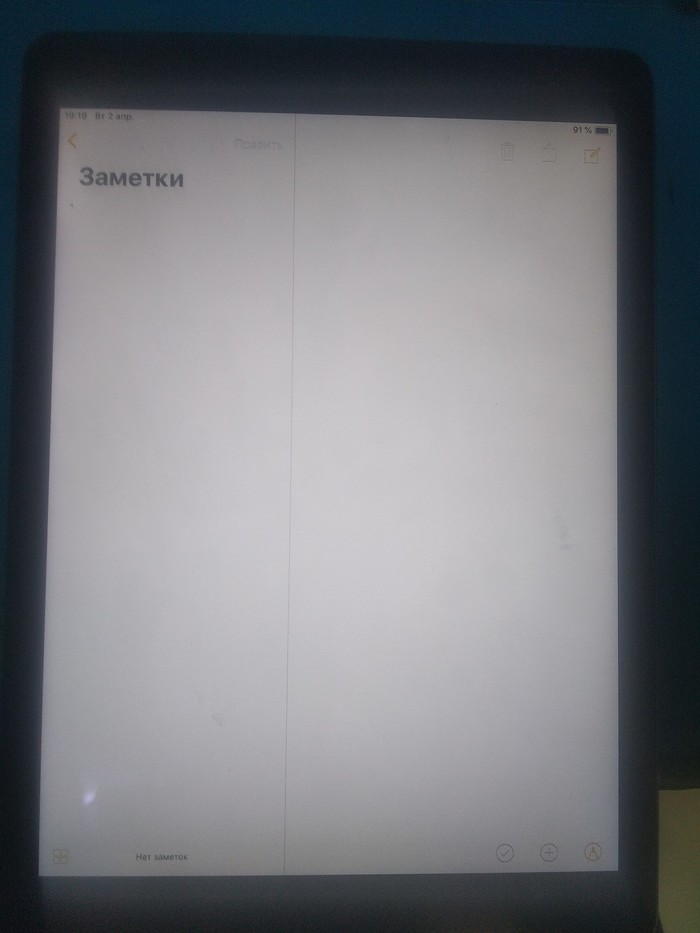

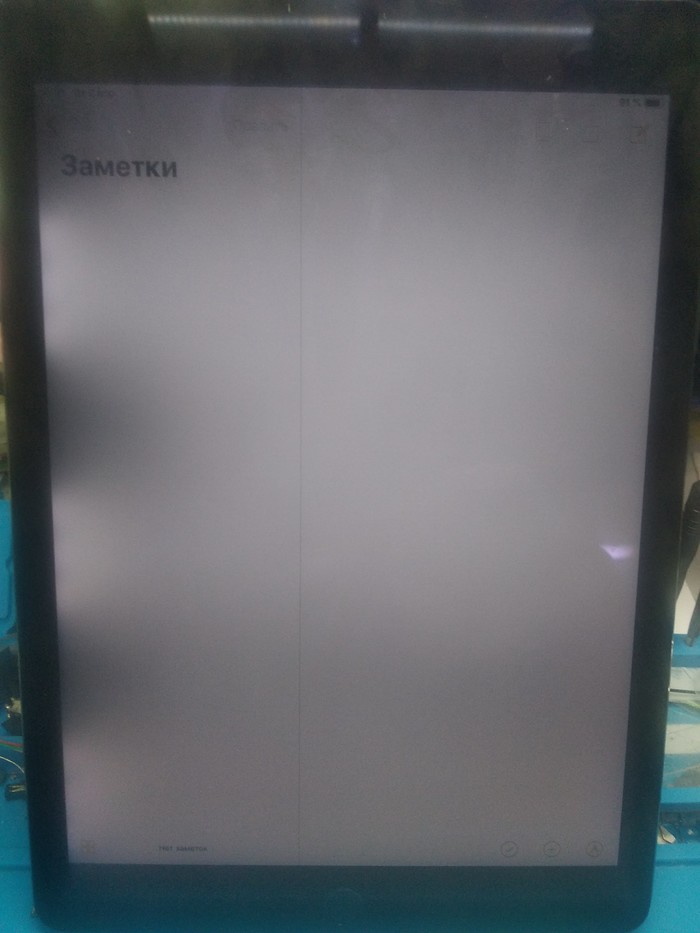

Ipad Air 2 A1566,проблемы с подсветкой,засветы,пересветы.

Всем привет,решия я написать:)

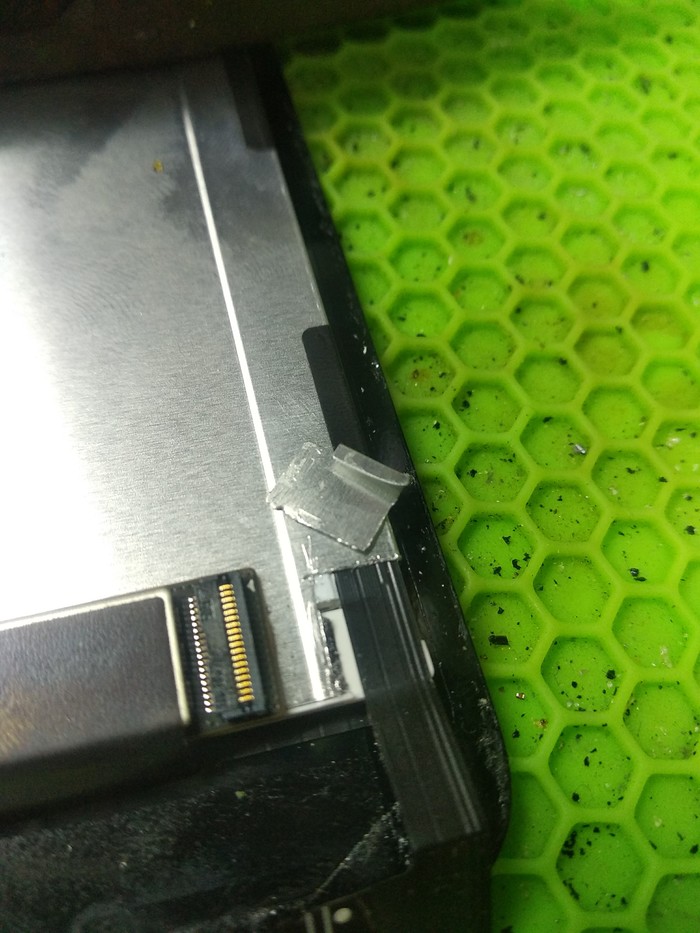

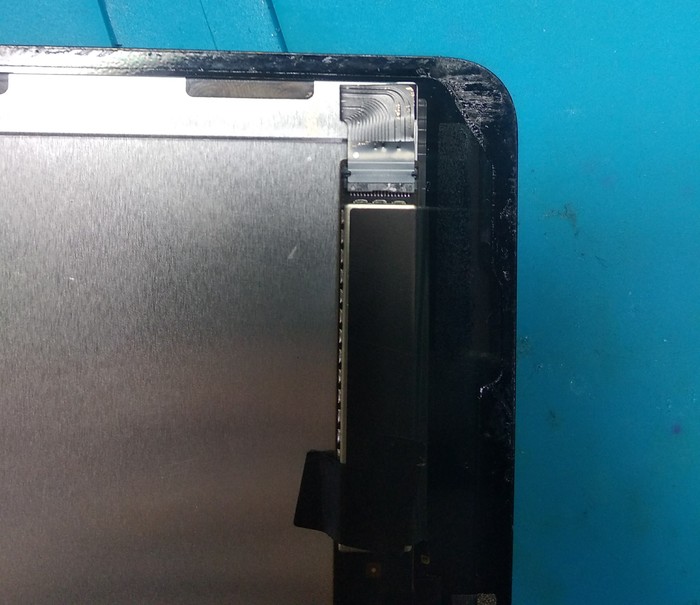

Проблема тут в шлейфе подсветки,который на самом модуле,спрятан под экранировку,ее то мы и будем ампутировать.

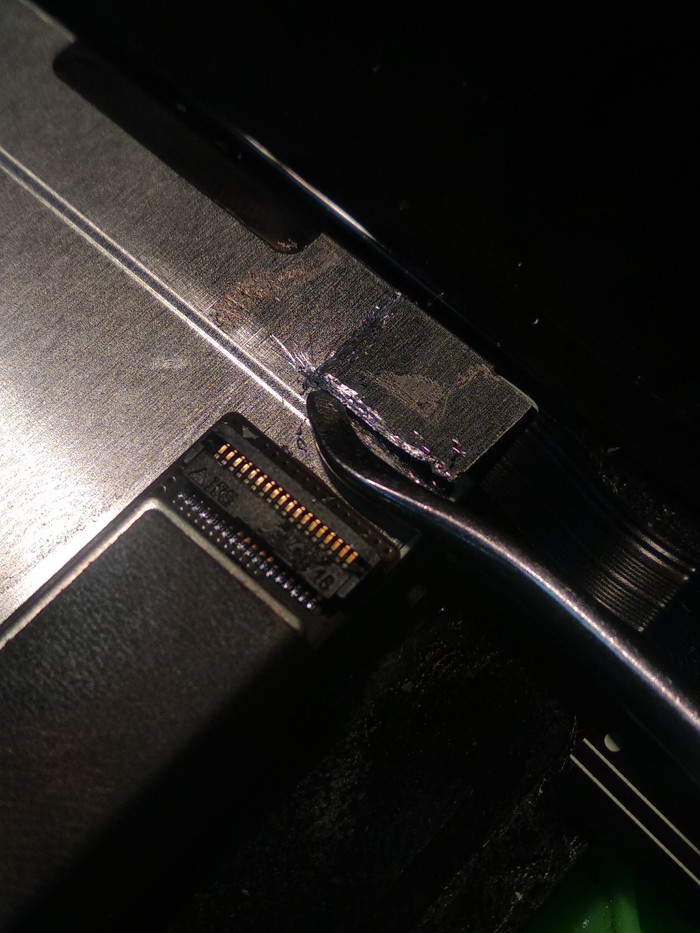

Это можно делать отрезным алмазным кругом,или фрезой,но я предпочитаю острый плоский стоматологический зонд.

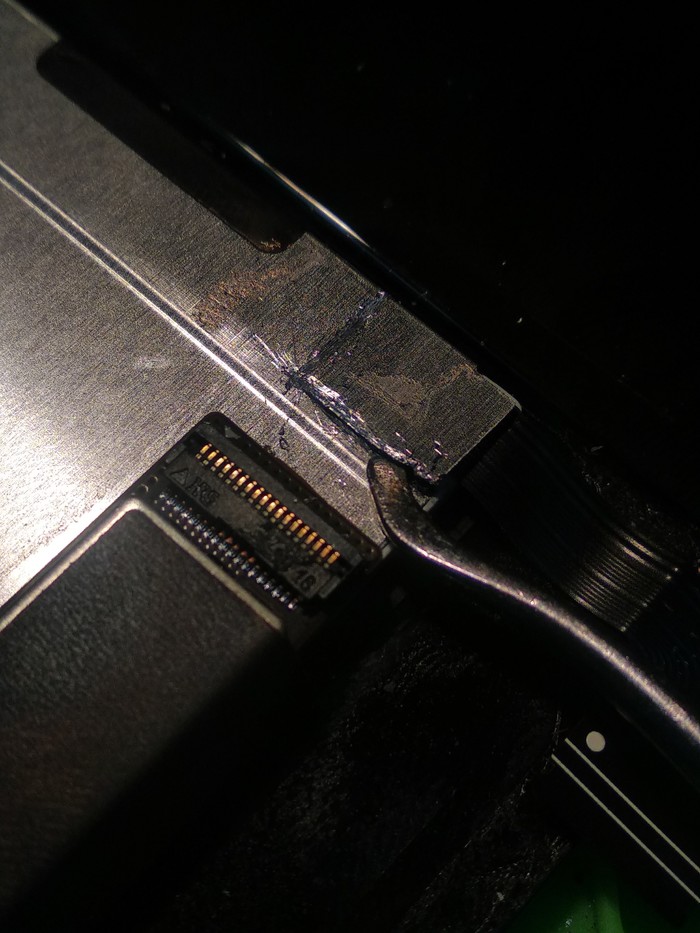

Делаю насечки,вцарапываюсь,углубляюсь и отламываю помалу.
Материал не очень то и твердый.

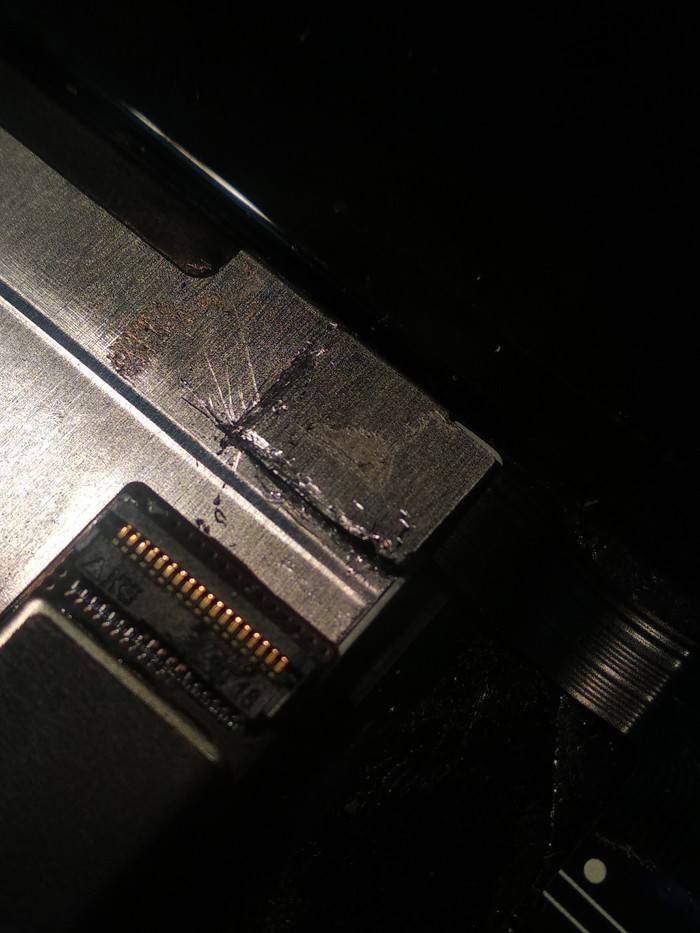

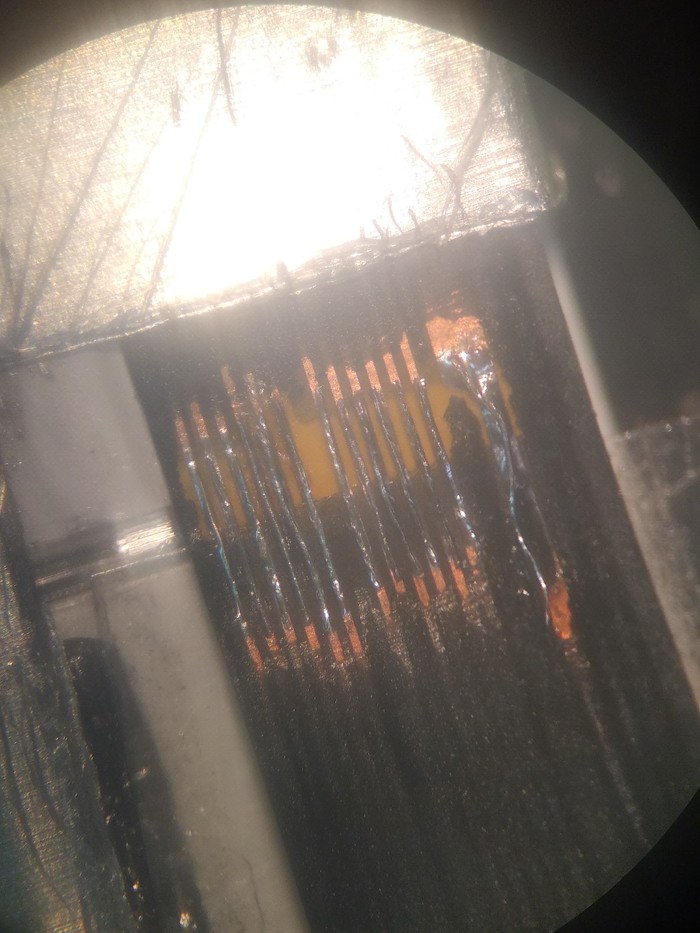

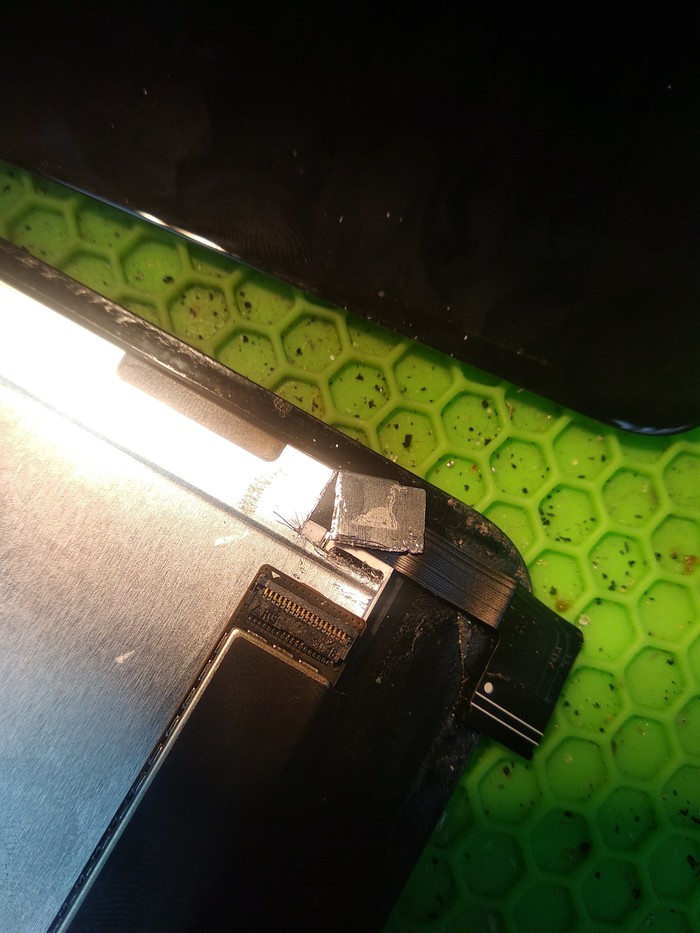

Отломив по насечкам,отвожу наш уголок в сторону а затем обратно и так несколько раз,добираемся до шлейфа.

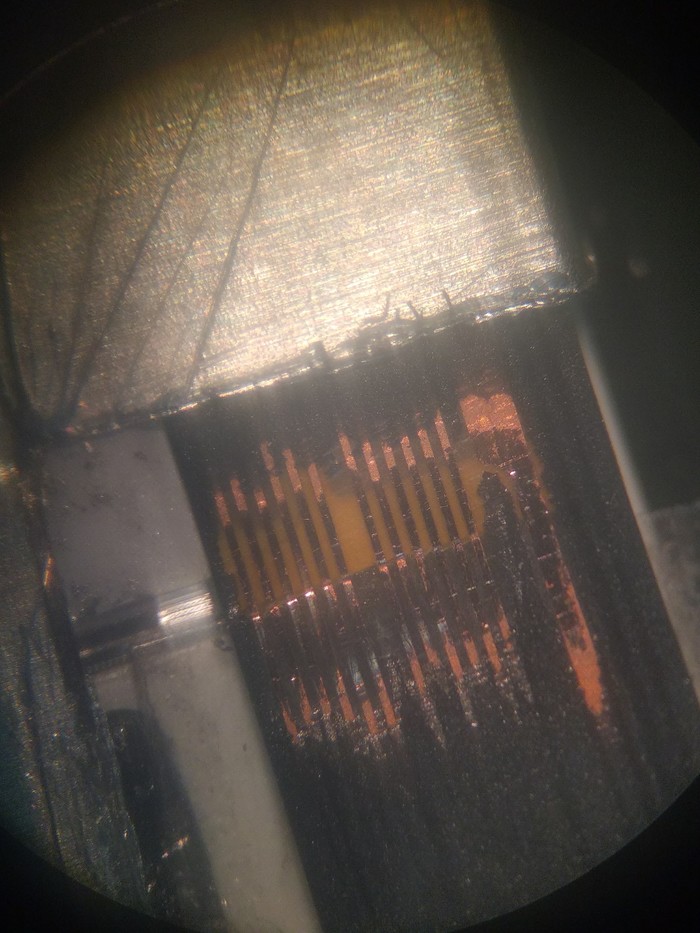

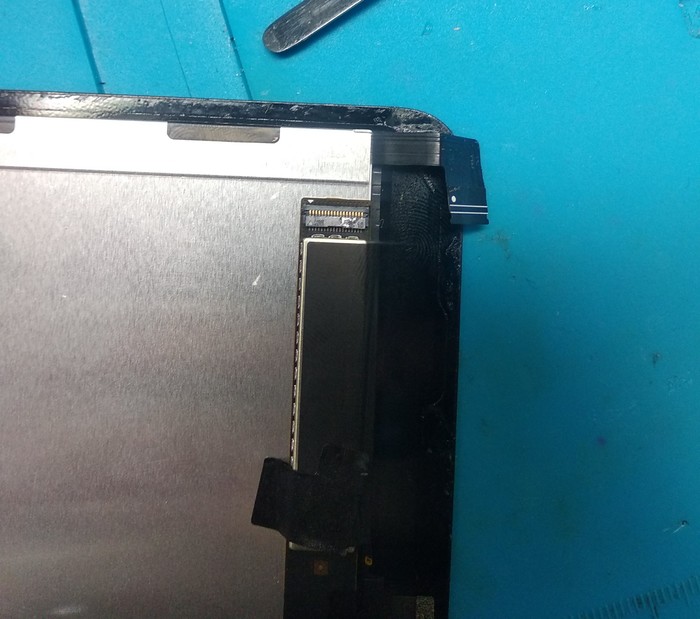

И вот он!

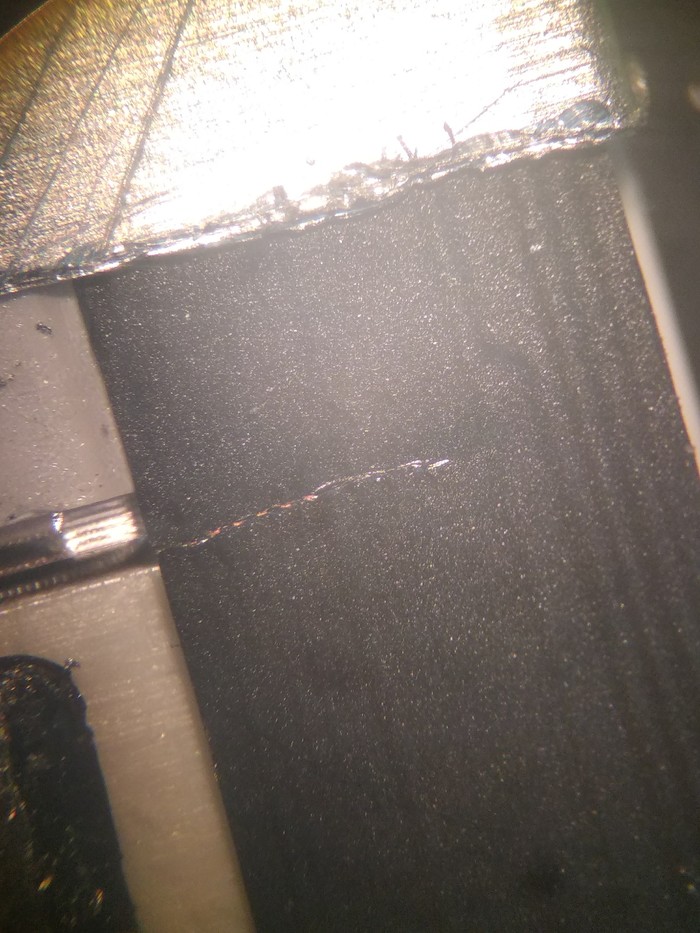

Наш шлейф,переламывается он на стыке двух частей подсветки,которые незначительно двигаются относительно друг друга.Это само собой происходит не за пару дней,но после нескольких лет работы(хз мб и меньше)случается такое.

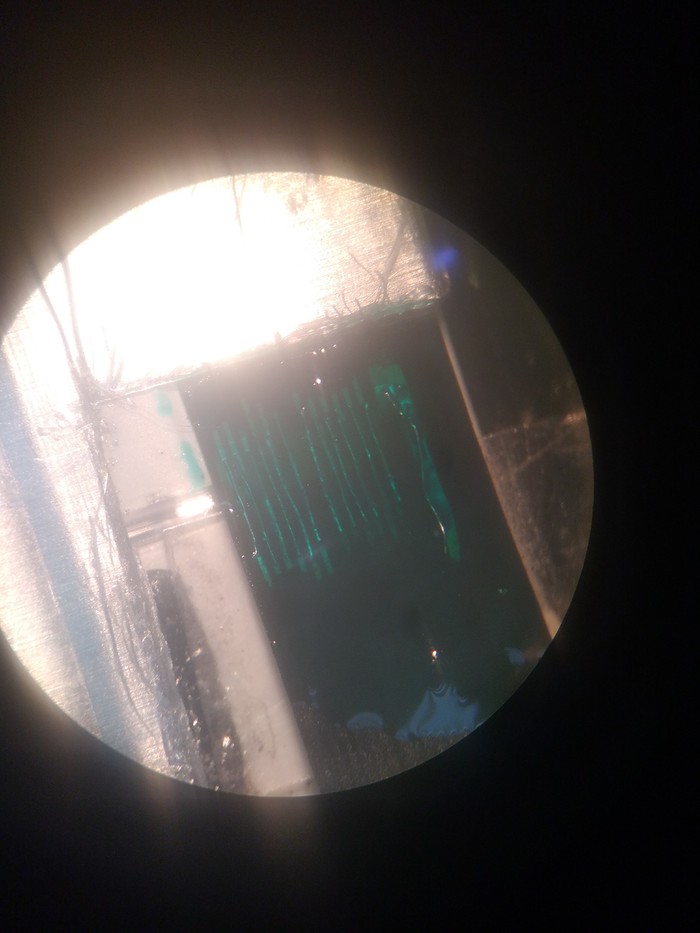

Далее дело за малым,чистим лудим перемычим,мажем зеленкой.

Финиш.

#длиннопост #первопост #ремонт

Показать полностью 16

Бывает и такое

Ябусь с ноутом бурятским третий или даже уже четвёртый день. Бурят с соседней деревни, привёз ASUS X53BR, грит «сбой загрузки». Фото поциента из сети.

Я попробовал у него в машине потыкал кнопки - ни каво. Забрал его, предоплату взял 500 руб., при озвучивании цены в 2800 руб. он пытался сбить цену до 1500, я настоял на своём, мотивируя это тем что бывают и сложные случаи – «можно проебаться и неделю». Блять, говоря это, не думал, как буду близок к истине. Снял жёсткий, к своему компу подключил, определился норм, разделы норм – ток нет раздела «С» он пустой, ощущение что его тупо форматнули. А, и был раздел «recovery». Мой ПК меня сам попросил «восстановить инфу с этого раздела?», я выбрал, чего восстановить, и куда закинуть. Хозяин ноута просил сохранить бурятские песни и фотки. Песни были как раз в «C» разделе, а фотки на диске «D». Всё скинул сохранил у себя на SSD-шнике системном. Жёсткий с ноута в «HDTunePro» определяется как «Health status ok». Ну хоть это хорошо, для начала. «Причесал» его длительным форматированием.

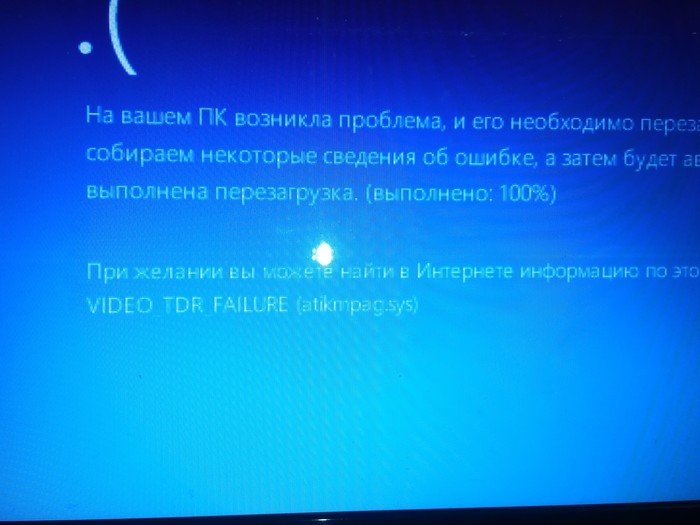

Начал ставить ОСь - десятку. Виндушка поставилась норм, а вот с дровами на видеокарту возникли проблемы, BSOD после установки, с перезагрузкой после установки. Накачал разных версий и с оф сайта ASUS и с AMD-шного сайта, проблема не исчезала. Блять, это пиздец, ноут очень медленный AMD E1-450 BGA-шный, частотой 1,6 Ггц, его не спасают шесть гигов оперативки, да ещё к этому добавить не ставящийся ни в какую видео драйвер, что не добавляет быстродействия. Попробовал с W8.1 – эффект аналогичный. Windows 7 – тоже самое. Давай рыться в сети, по ошибке, выдаваемой при BSOD. Прошил более свежий БИОС – результата ноль. Сори за шакалов, фоткал на табуретку.

В описании на одном из сайтов, возможные причины неисправностей: перегрев, не те дрова, либо аппаратный сбой(!) не программный, а именно аппаратный. Температуру проверил в Аиде 61-68 градусов, для ноутбучных чипов эт норм. По ноуту видно, что его разбирали уже не раз, в болты петель вкручены саморезы покрупнее, один изнутри торчит из дна - острие сточено напильником - прокручиваются. Разбираю, и передо мной открывается дивная картина. Сам видео чип:

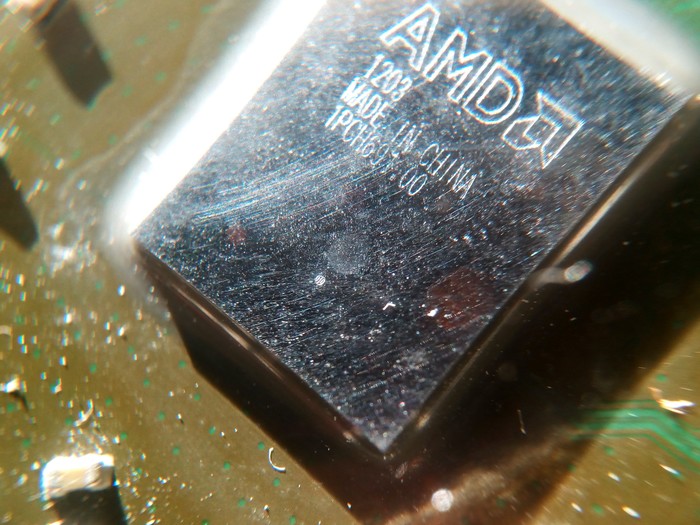

Блять, такое ощущение что вместо термопасты использовали песок. А вот и скол на самом чипе:

Как сказал бы один глубоко мною уважаемый персонаж, на которого я подписан : «видны кишочки самого чипа». Лан, всё чищу, добавляю отсутствующую термопрокладку на южнике или северник это. Мажу всё термопастой. Собираю, добавляю отсутствующие болты – т.к. без них образуется люфт материнки в корпусе. Запускаю, ставлю дрова и опять BSOD. По-хорошему бы конечно перекатать видео чип, либо полностью мамку заменить. Но клиент ставил задачу устранить «сбой загрузки», да и хуй его знает – буряты хули. Тут русские то ни хуже этих чурок-орочон, ни фига не могут толком объяснить, что им нужно. А буряты могли за ним и так годами сидеть без видеодрайверов.


Ставлю пакет программ, без дров, с отдельно сохранёнными данными (фото + песни) и подготавливаюсь запулить его клиентосу.


P.S.: Так он и не доплатил мне 2300. Отдал только 2000. Фотки и песни ему не скинул. Он и не звонил после этого. Бурятские народные песни, и торжественные семейные фото посиделок, потомственных Эвенок-Орочон, так и сгинули в прожорливом бездонном брюхе тёмной пропасти Валгаллы.
