Телевизор - опять подсветка.
Были посты про ледовские зомбоящики, а точнее - про замену подсветки них. Тоже запилю свой вариант.

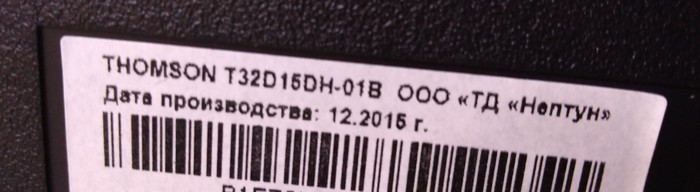

На столе: "телевизер" ( 12.2015г. выпуска)
Он отпахал 3 года и 9 месяцев и заболел. Диагноз - сдох светодиод.
Вызвали волшебника, он сделал его работоспособным и улетел.
Так он доработал до января 2019г и опять заболел.

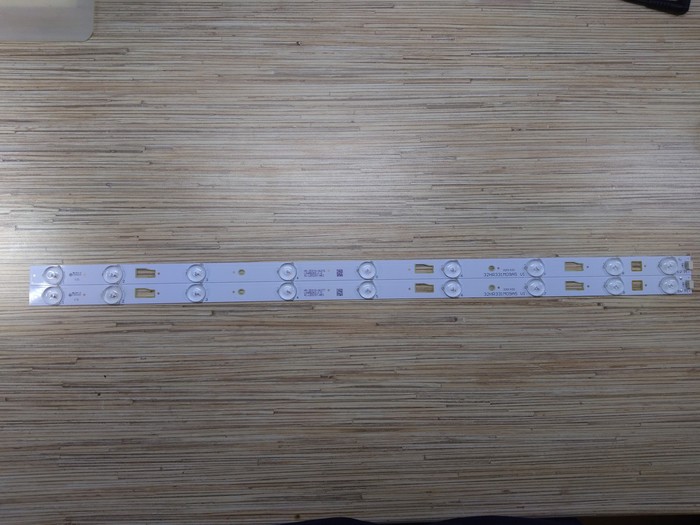

Вскрываем 🔨 и достаем ленты.
На первый взгляд - все ровно.

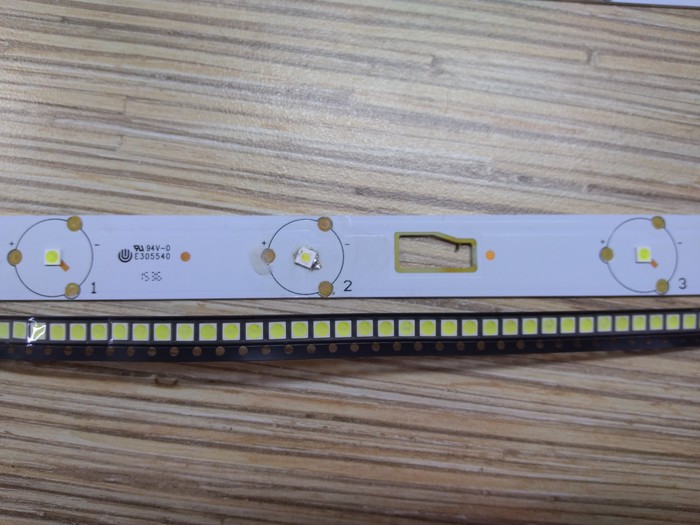

Снимем линзы и видим следы ремонта. Две линейки в девять светодиодов и одна чинилась. Красным - я его слепила из того что было. Зеленым - что стояло с завода. И естественно - "кривой" светодиод работает. Сдох : уже другой, а если точнее - четыре других.

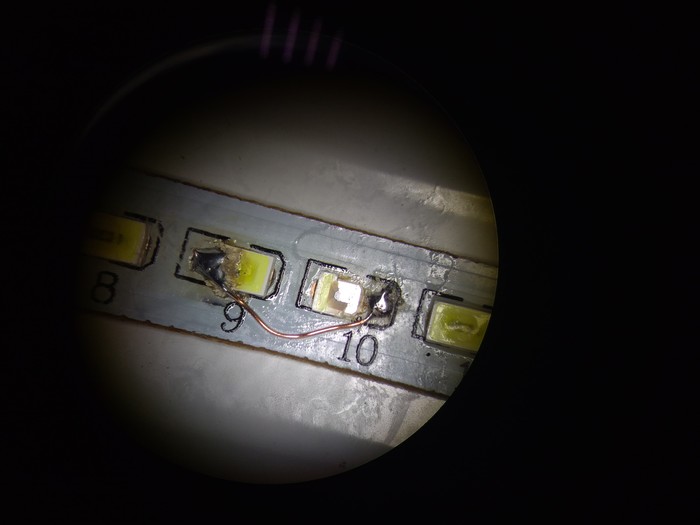

Я против "точечных ремонтов" (фото выше). И это мне не понять ( фото ниже)
Еще один способ возлюбить здравый смысл - Отрезать кусок ленты и навесным монтажом её вкорячить в старую ленту. 😏
Проблема такого ремонта - ресурс светодиодов. Вылетел один-два-три - значит еще пару-тройку на подходе, а после них - еще пяток в очереди к царству аида. И так - пока все не заменишь. 😣
Сделаем сразу нормально и заменим все светодиоды на 2х лентах. Нужно взять :
. один нижный подогрев
. горсть светодиодов
. паяльную пасту
. пинцет
. уф-клей ( клеить обратно линзы )
Нижний подогрев ставим на ~235º, на него кладем ленту и ждем выхода на рабочую температуру.
А дальше как по маслу :
Нагрели -> сняли -> капнули паяльной пастой -> поставили светодиод -> "качнули" его. Сдвигаем ленту и повторяем. Нa ленту в 9 шт. уходит ~5 минут работы. Быстро и просто.

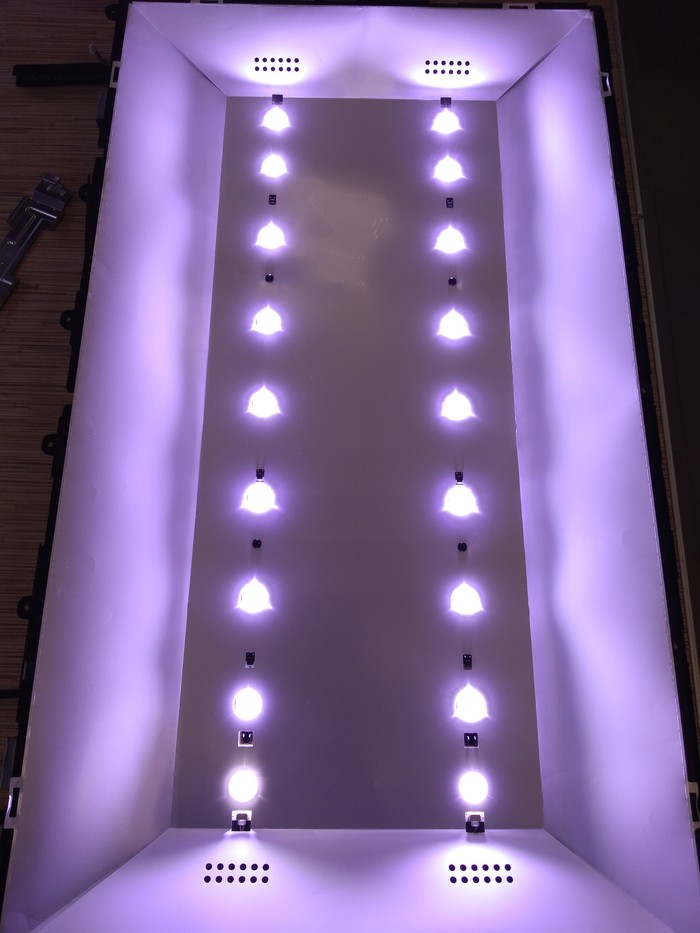

Вот все уже готово.
Трясем всё в одну кучку

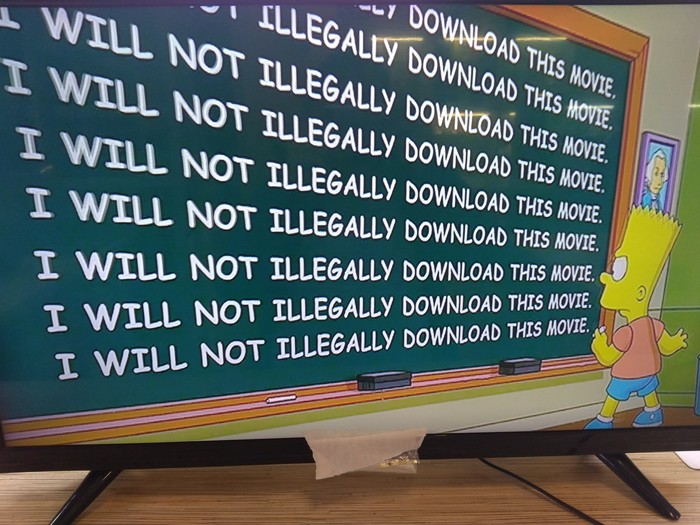

Даём один год обязательств на подсветку и забываем про него. Будет работать еще 3-6лет ( Стандартная жизнь светодиодов в телеках 😏 ).
Показать полностью
7
IPhone 7 и шипящий конденсатор
Привет друзья!
В сегодняшней статье я покажу типовой случай ремонта iPhone и не типовой проблемы, которая возникла после ремонта.
Итак, начнем.
Есть iPhone 7, у которого отказал микрофон. Случай этот распространенный. Нужно перекатывать аудиокодек и восстанавливать контакты под ним.
Вот плата со снятым аудиокодеком
Тут все просто, восстанавливаем контактные площадки под кодеком
Очень важно восстановить все четыре, что бы предотвратить будущие поломки
Фотки с перемычками, к сожалению, не осталось
Ставлю аудиокодек на место
Собираю, проверяю, все работает!
Выдал клиенту.
На следующий день, он возвращается с проблемой, что присутствуют небольшие помехи при разговоре.
Тут начинается самое интересное, так как инфы в интернете нет (кроме банального, нижний шлейф к примеру заменить или сам аудиокодек).
Начинаем думать.

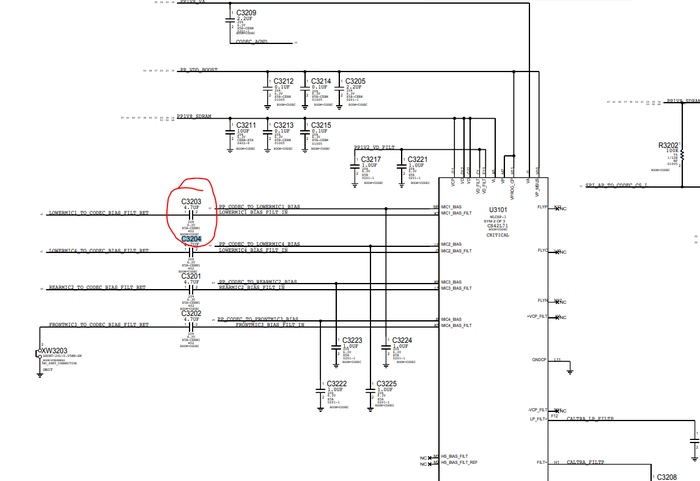

Я сделал предположение, что что-то из элементов на плате может давать помехи. Скорее всего что-то, что чувствительно к температуре. Вот кусок схемы, который нам нужен:
Тут стоит два конденсатора, которые участвуют в фильтрации сигнала
Вот эти кондеры на плате
Снимаю оба, проверяю ёмкость
Первый, как и нужно 4.7uF, а вот у второго, было чуть больше чем нужно 5.9uF (должно быть тоже 4.7uF)
Беру донорскую плату, начинаю снимать с неё конденсатор с такой же ёмкостью, стараюсь сильно не греть, так как эти засранцы прям очень сильно реагируют на температуру.
Ставлю на плату, проверяю - звук чистый, помех нет!
Спасибо за то что прочитали!
P.S.
Статья нацелена в первую очередь, на ребят, которые столкнулись с похожей проблемой. Буду рад если она кому-то помогла
Показать полностью
5
Апгрейд ОЗУ с 8 до 16гб на MacBook Pro 15 late 2013
Клиент решил, что 8гб оперативной памяти маловато и нужно 16, не вопрос, учитывая, что на плате 820-3662 оперативка реализована на 32 чипах и при схеме 8гб используется только 16 банок памяти.
Вот наш пациент.
Фото платы с другой стороны, куда будем ставить 16 банок(фото из инета, сам забыл сфоткать)
Запаиваем 16 банок
Теперь стропы, чтобы мак понял, что добавилось памяти. Так как у нас память Elpida снимаем резистор r1473 и ставим его на место r1472, а так же снимаем резистор r2013 и ставим его на место r2012. Все, со страпами разобрались.

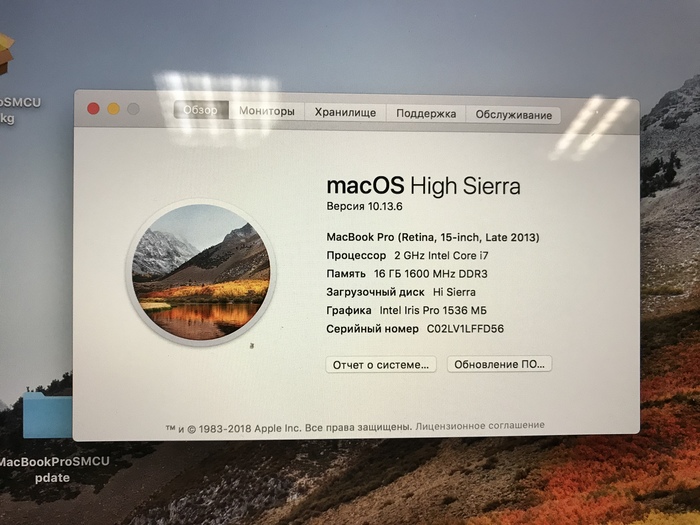

Включаемся и смотрим.

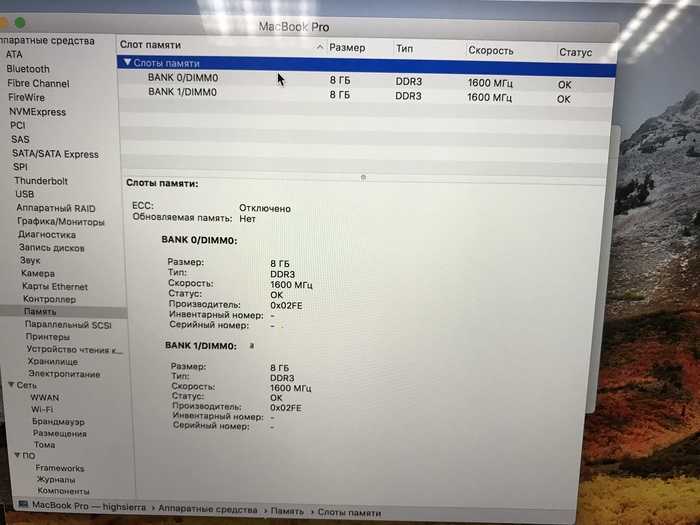

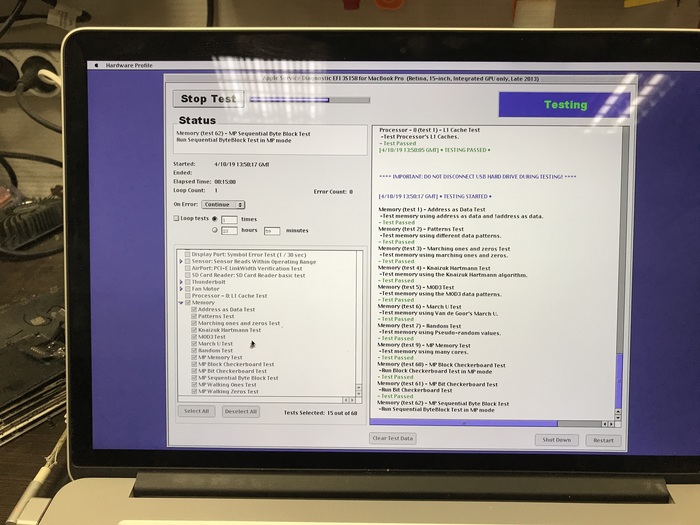

Все готово, у нас 16гб. После запускаем ASD и тестируем память по всем параметрам
На этом апгрейд окончен, не верьте Apple, что новые маки нельзя апгрейдить. Всё мероприятие обошлось в 13к для клиента.
Показать полностью
7
Meizu pro 7 не работает микрофон.
Meizu pro 6 не работает микрофон. я не буду показать как поменять микрофон а его как и где найти. Я везде искал этот микрофон но подходящих не нашол. Но я решил проблему так Передный шлейф от IPHONE 6 отуда снял микрофон и все работает а до этого никакой микрофон не работал.

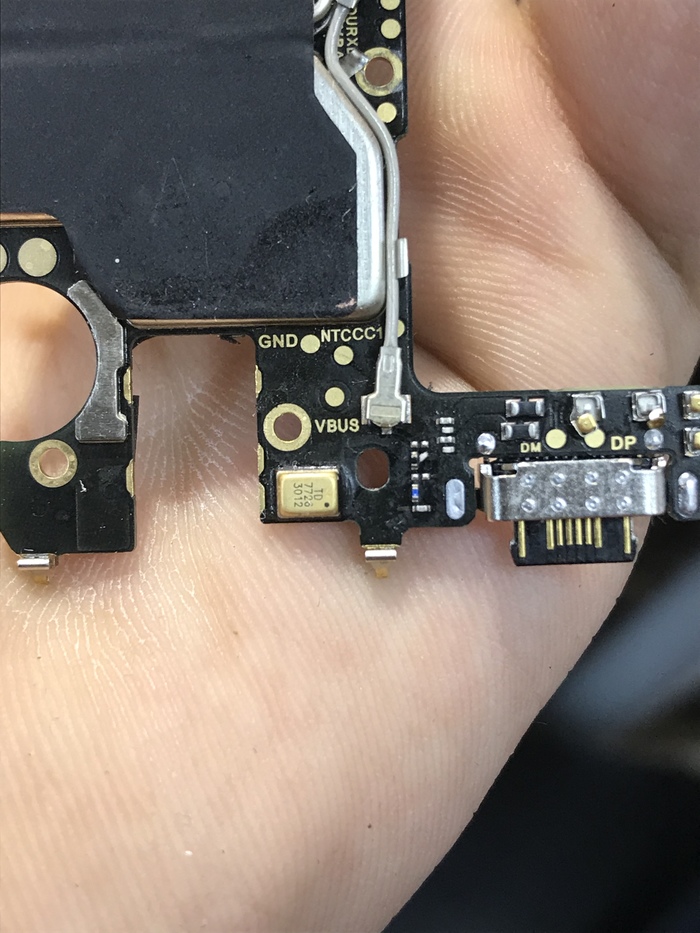

Это родной микрофон
Показать полностью
1
Замена тачскрина на IRBIS TZ49
Всем доброго времени суток. Принесли очередной планшет IRBIS TZ49. Так как многим будет интересно или полезно для опыта, выкладываю данный пост.
Итак, приступаем...
Начинаем с разборки задней крышки. В верхней части где лотки под сим карту и карту памяти, во многих популярных моделях планшетов из дешёвого сегмента имеются 2 винта по краям. Выкручиваем. После аккуратно поддеваем,в моем случае ногтями и отщелкиваем заднюю крышку.
Вот такой имеет внутренний мир нашего девайса. Слева вверху находится шлейф тачскрина. Отпаиваем аккумулятор, чтоб не произошло замыкание при замене и подключаем новый сенсор для проверки
Подкидываем питания от аккумулятора (сам АКБ) либо от лабораторного блока и включаем сам планшет
Проверяем по всей поверхности, водим ярлыки по рабочему столу. Заходим по приложениям,опускаем шторки. Все работает,значит подготавливаем к установке!
Отсоеденяем все шлейфы, аккумулятор,плату и начинаем греть сам тачскрин по всей поверхности. Можно феном,в моем случае это сепаратор. Когда достаточно все прогреется,приподнимает тонким лезвием и заводим карту и проходимся по всей поверхности. Аккуратно отделяя от рамки.
Зачищаем остатки старого клея и стекла, обезжириваем. Не забываем поставить сетку динамика если у вас она выпала.
Примерно вот так выглядит у меня после очистки и установки сетки
Вклеимваем новый тачскрин и проверяем заново. Если шлейф как в моем случае чуть длиннее от оригинала, ничего страшного,немного заламываем его и закрепляем скотчем.
Сенсор уже имеет свою заводскую проклейку, так что ожидать с моря погоды не пришлось.
Ну и напоследок вставляем сим карты и карту памяти,проверяем все функции планшета/телефона и выдаём клиенту!
Всем спасибо за внимание. Фото мои,работа моя,тег моё)
Показать полностью
10
Нужен совет по выбору тонера для заправки картриджей.
Работаю в крупной компании. Руководство приняло решение выполнять работы по заправке картриджей своими силами.
Имеем следующий парк техники: TK-18, TK-110, TK-1110, TK-1140, TK-140, TK-130, TK-130, TK-140, TK-150, TK-170, TK-340, TK-4105, TK-345.
Мне поручено найти тонер с хорошими характеристиками и невысокой ценой.
Вот мои кандидаты:
1. Тонер универсальный 10кг (Integral) - 1900 рублей за кг
2. Тонер для KYOCERA Universal MSK (короб,2х10кг) IMEX - 1100 рублей за кг
3. Тонер для KYOCERA Universal NJ-040 (TK-18/100/130/170/410) (короб,2х10кг) TOMOEGAWA - 1000 рублей за кг.
Господа заправщики, кто что посоветует из предложенного списка?
За дельный совет в долгу не останусь )
Ремонт принтера Xerox Phaser 4510 (замена тефлонового вала и роликов захвата бумаги).

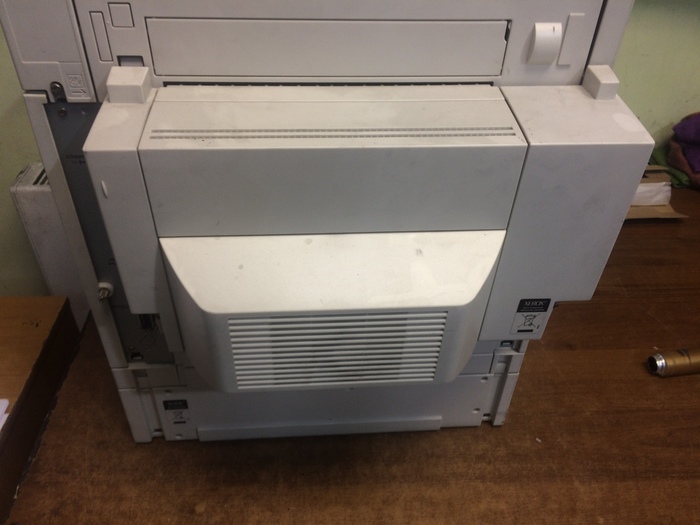

Попался вот такой вот аппарат с пробегом 200к страниц. Такой пробег как раз совпадает с процедурой замены ремонтного комплекта, который включает в себя новый фьюзер, новый вал переноса и горсть роликов захвата и отделения бумаги. Стоит этот комплект 20 тысяч, но вал переноса в порядке. Пропылесосил его, даже не стал снимать этот процесс. Там все интуитивно понятно.

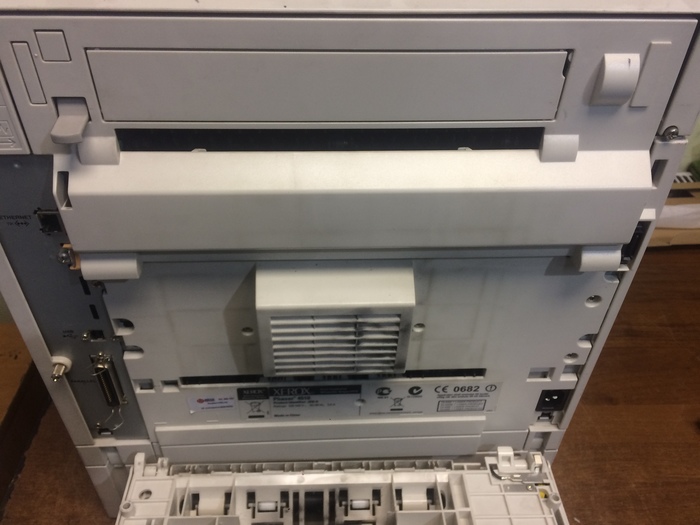

Поворачиваем задом к себе и снимаем дуплексер.

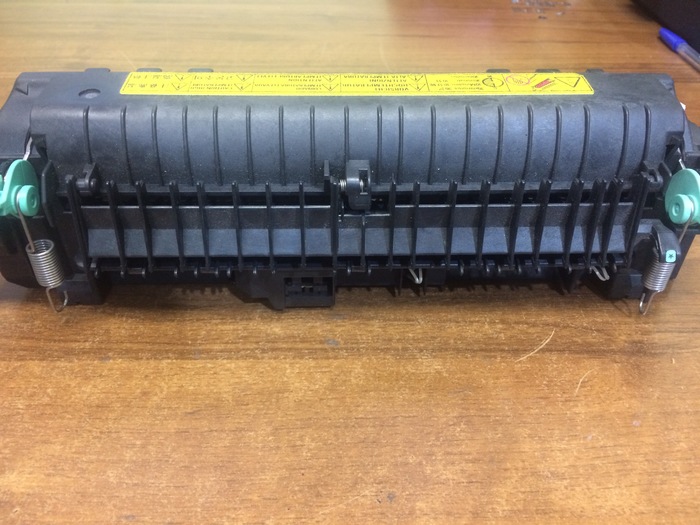

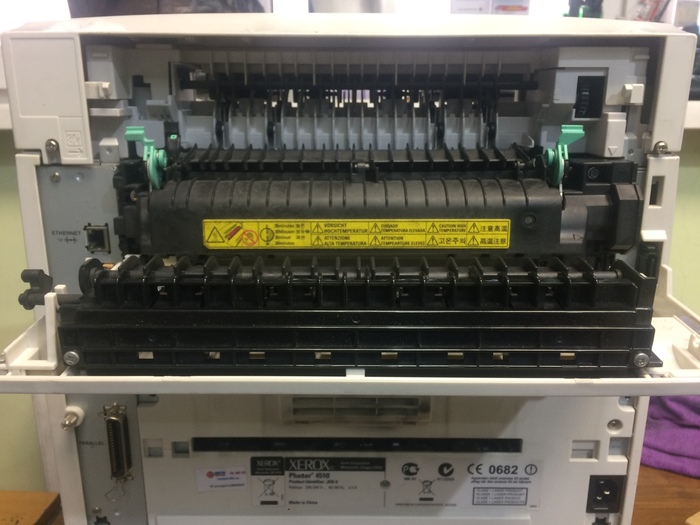

Открываем крышку и вытаскиваем печь.

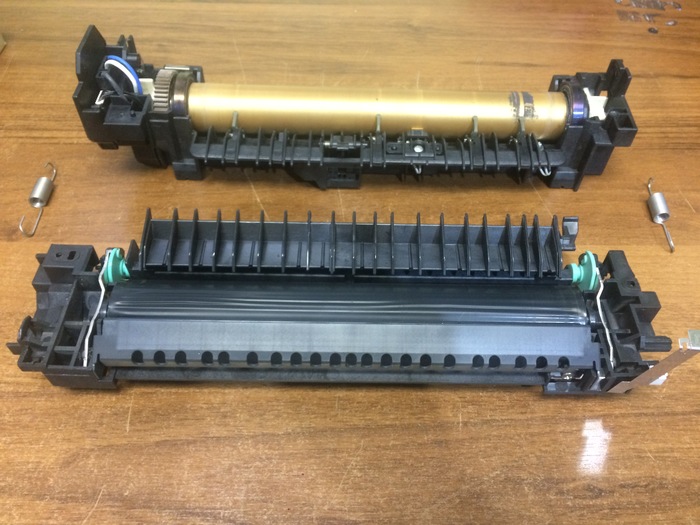

Я ранее смотрел этот принтер и знал, что прижимник в порядке, а тефлон устал. Тефлон заказали на алике за десять баксов. Приступаем к замене. Снимаем две пружины.

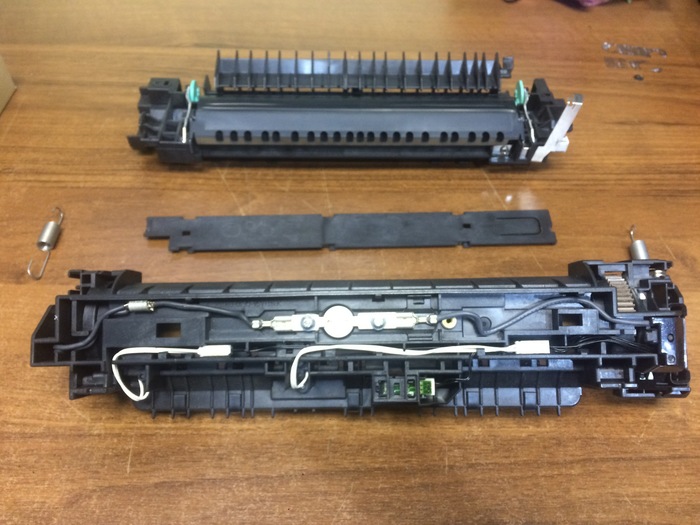

Откручиваем два винта в верхней части и снимаем крышку.
Отщелкиваем защитный кожух термопредохранитель и коннекторов лампы.
Отключаем коннектор и выщёлкиваем фиксаторы лампы. Аккуратно снимаем тефлоновый вал и подшипники.
Тефлон меняем, смазываем подшипники и бушинги прижимного вала. Собираем печь обратно. Далее меняем ролики. Все предельно просто. Ролики уже были, но долго валялись без дела. Настал их час.

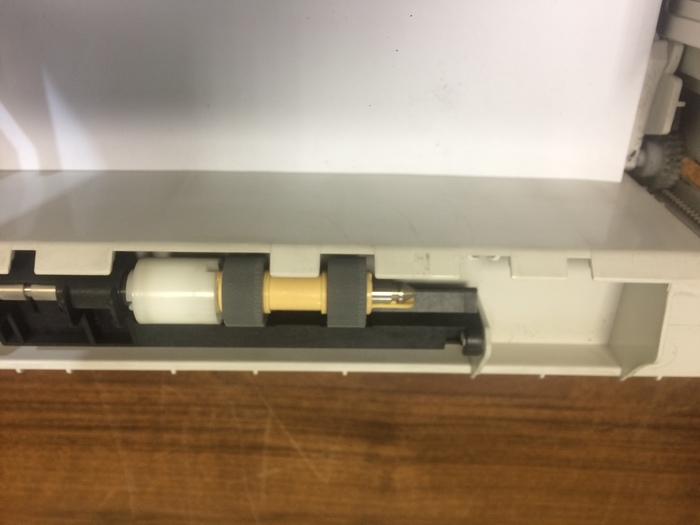

Меняем ролики захвата...
И отделения бумаги. Готово. Загружаем бумагу и печатаем отчеты. Аппарат радует высоким качеством отпечатка. Вот такая получилась бюджетная «замена» МК на этом аппарате. Примерная стоимость работ составила 3000 рублей или около 50 баксов.
