Принесли вот такого красавца, очень долго включается, звука нет, датчик приближения не работает, микрофоны не работают.

Ждем пока полностью включится

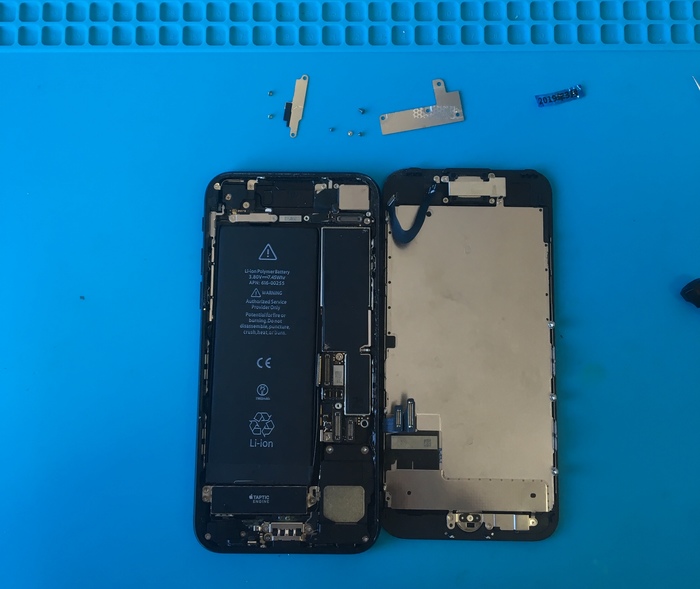

Проблема очевидная, приступаем к разборке

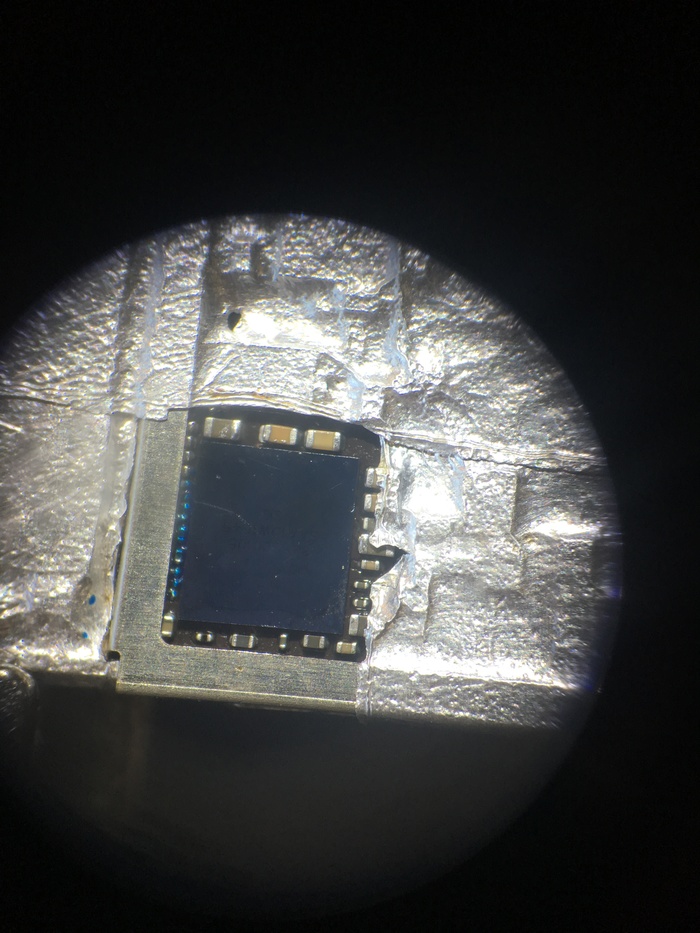

Обклеиваем все вокруг кодека фольгой

Снимаем сам кодек, так как часто спрашивают, отвечу: снимаю без нижнего подогрева на полном потоке 350 попугаев на станции.

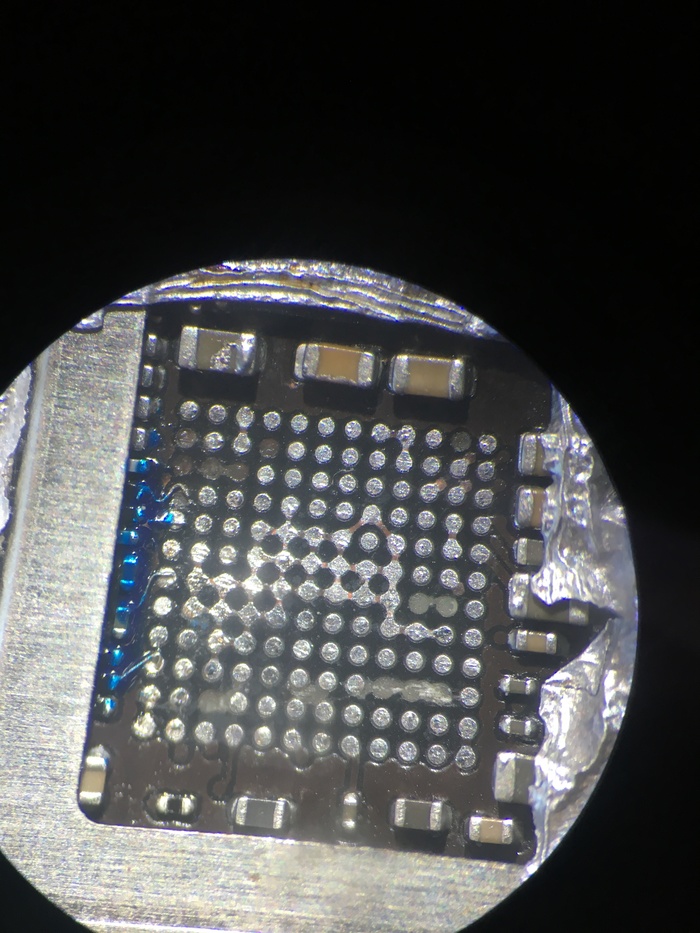

Прозвонил, в обрыве всего 2 дорожки, но так как даем полгода гарантии, то восстанавливаем сразу все 4

Все оторванное - пустышки, накатываем кодек свинецсодержащей пастой(у меня какой-то ya-xun)

Ставим кодек на место, по-ключу, ставим на среднем потоке 330 попугаев на FluxPlus

Собираем, полностью проверяем и выдаем довольному клиенту.

Мой инстаграм - https://www.instagram.com/bgaremont/

Дефект - не включается, не заряжается.
Очень часто такие аппараты приходят в негодность из-за воды и этот случай не исключение скорее всего. Вскрытие этой модели уже было у меня, поэтому пропустим этот этап.

Фото из предыдущего поста^^
В этот телефон вода не попадала, и это хорошо, значит можно дать гарантию на проделанную работу и не опасаться различных подстав.

Сначала замерим напряжение на АКБ, ниже 3v, толкаем с помощью лбп. Аппарат запустился с заряженного АКБ, отлично! Но не заряжается.

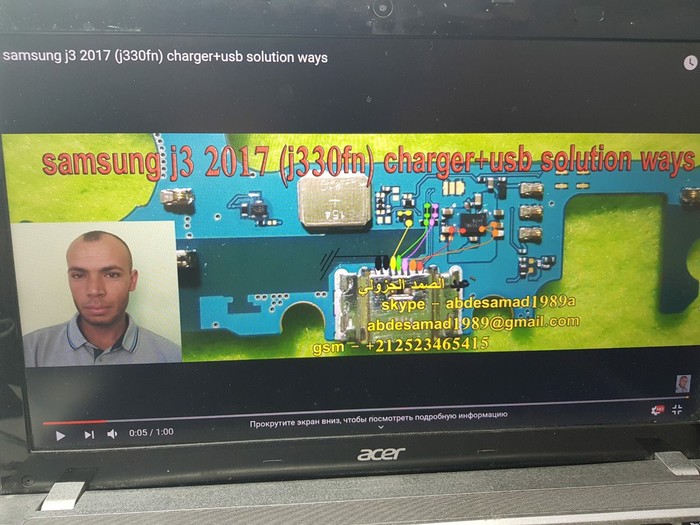

Проверим разъем, для этого гуглим j330 charging ways

Проверяем все указанные линии, 5v это оранжевая линия.

̶А̶б̶д̶е̶с̶а̶м̶а̶д̶ ̶-̶ ̶с̶в̶а̶д̶ь̶б̶ы̶,̶ ̶п̶о̶х̶о̶р̶о̶н̶ы̶,̶ ̶л̶ю̶б̶ы̶е̶ ̶п̶р̶а̶з̶д̶н̶и̶к̶и̶!̶
А вообще и у него много чего полезного можно посмотреть))

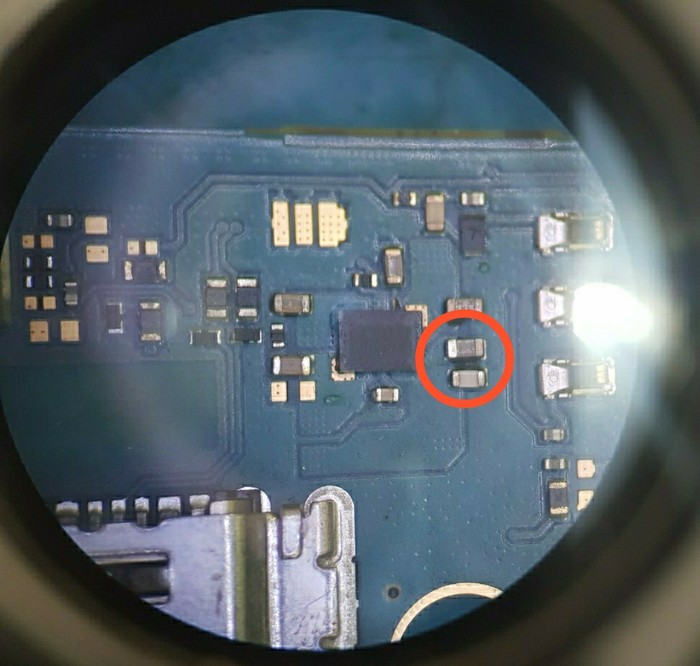

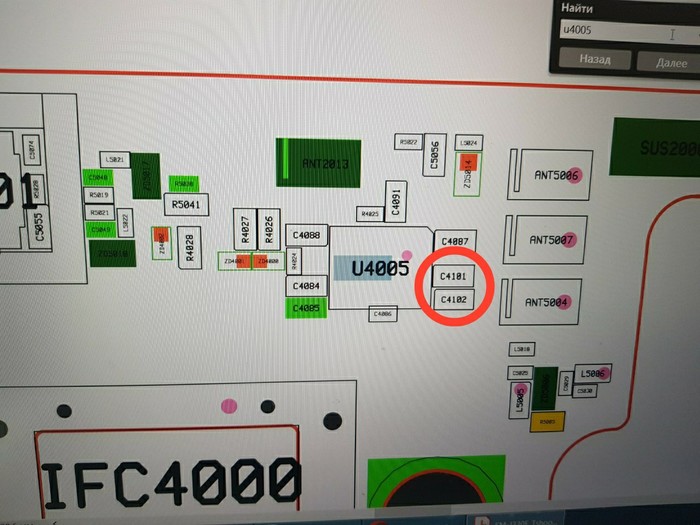

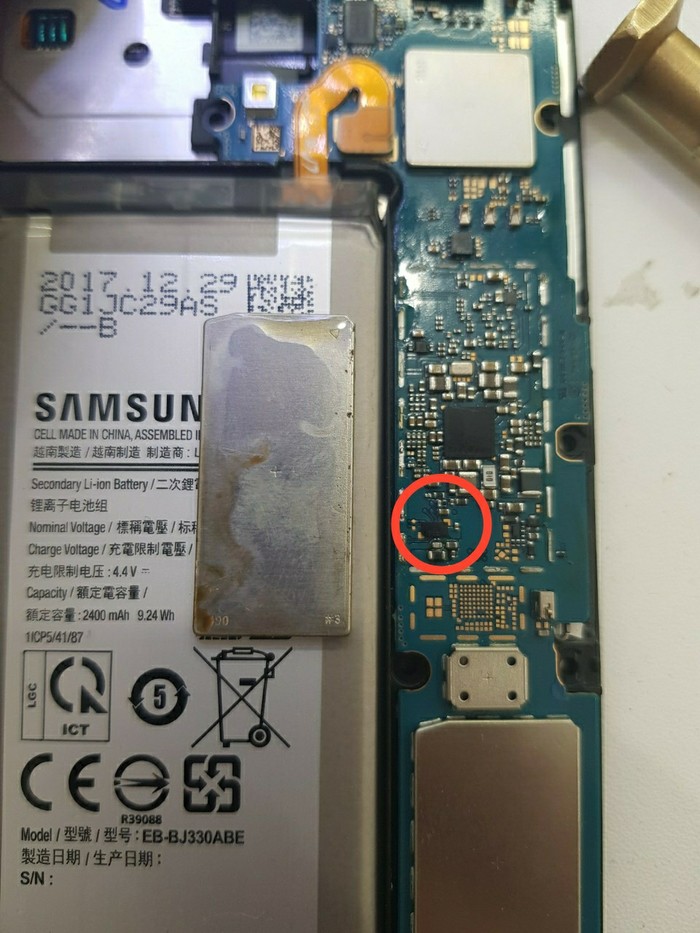

То есть на с4101, с4102 должно быть 5v

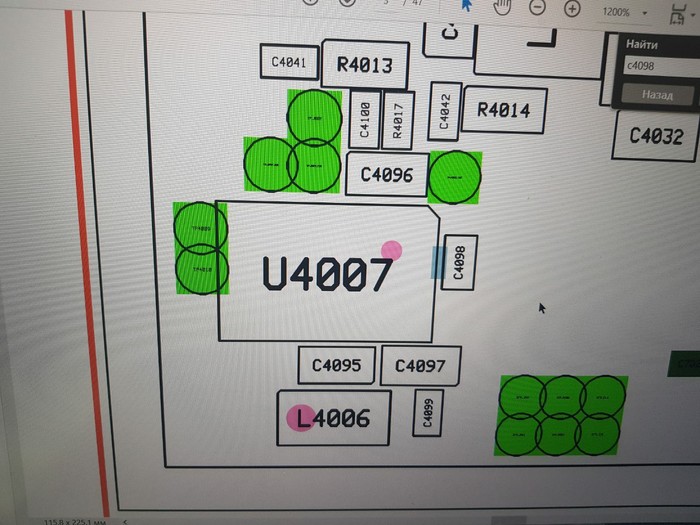

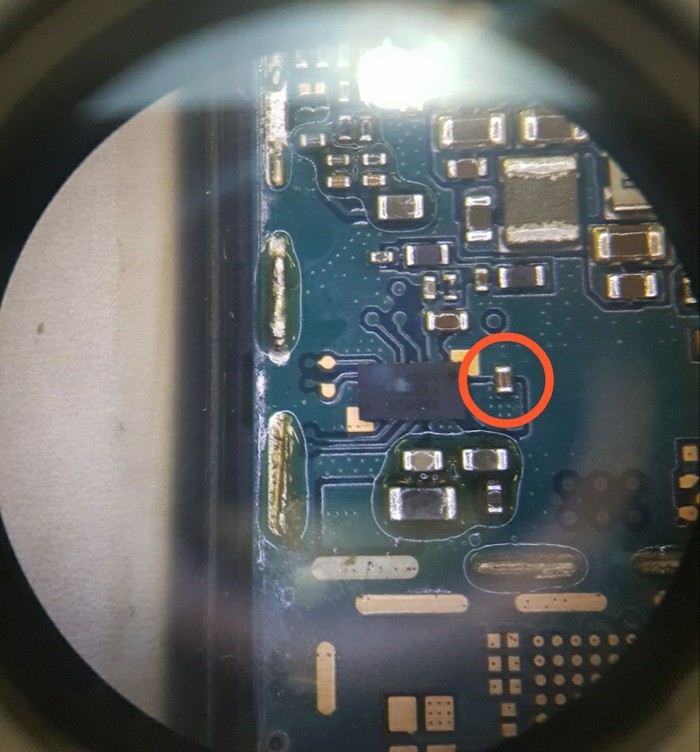

Есть такое. Смотрим по порядку, на с4098 напряжение должно присутствовать

Для того что проверить придется отпаять защитный экран

Чуть крупнее

А вот тут уже напряжение пропало! Значит проблема в U4005

Убираем компаунд, он легко снимается на этой модели. На фото уже почищено.

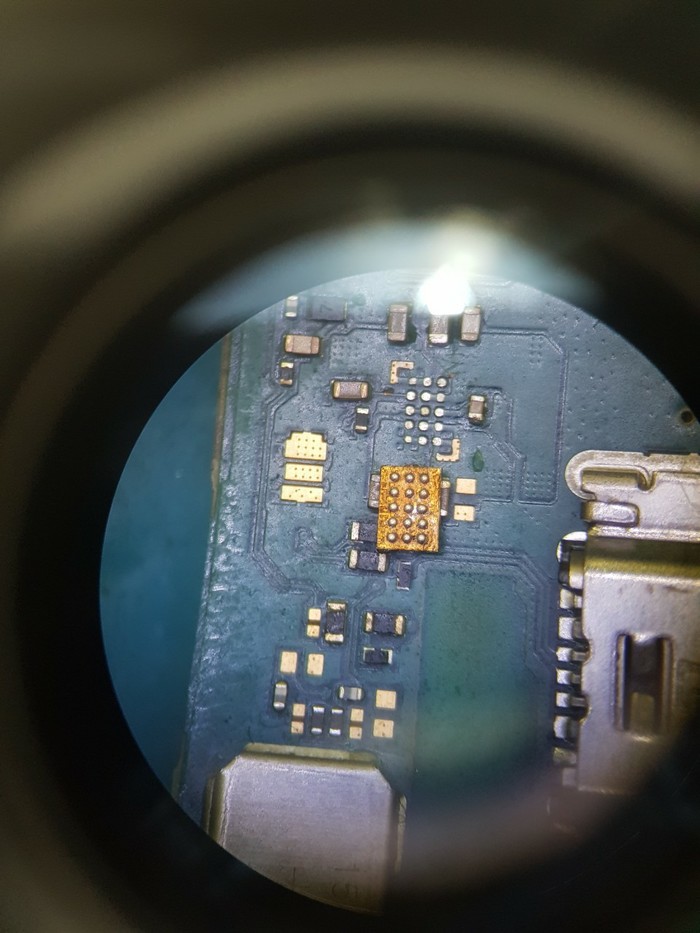

Снимаем микруху и перекатываем на новые шары

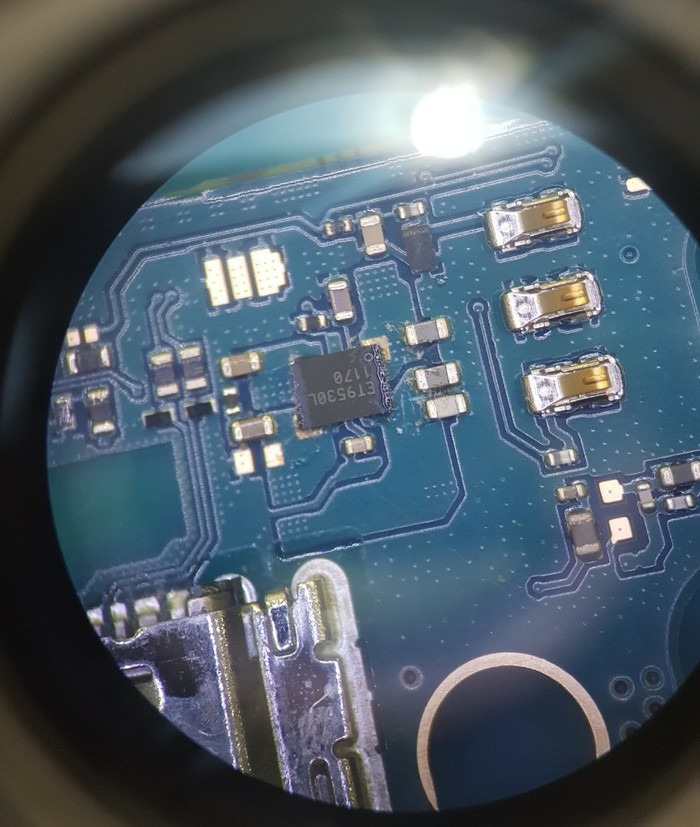

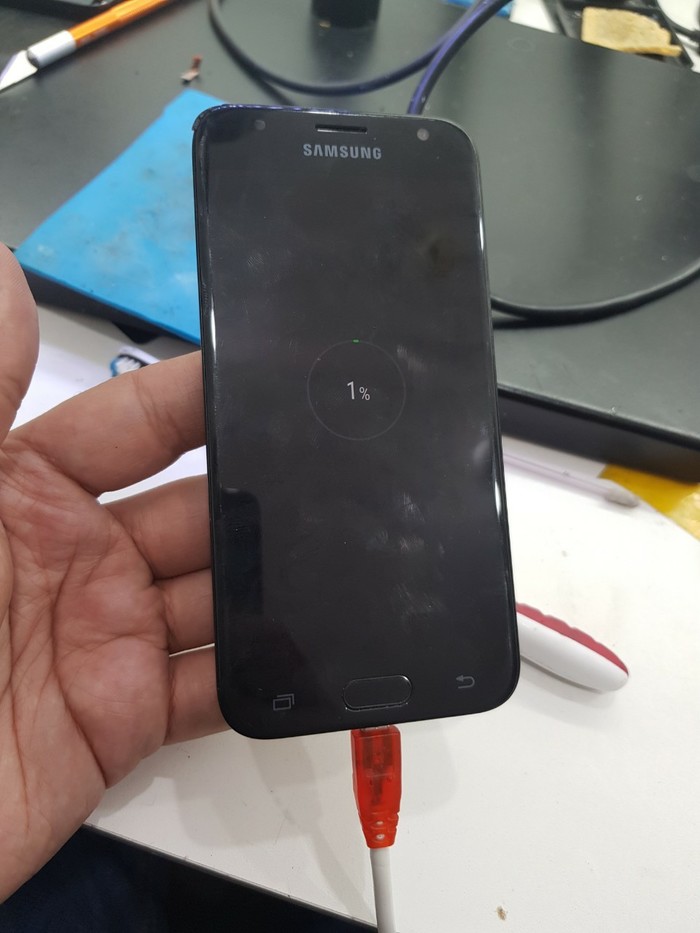

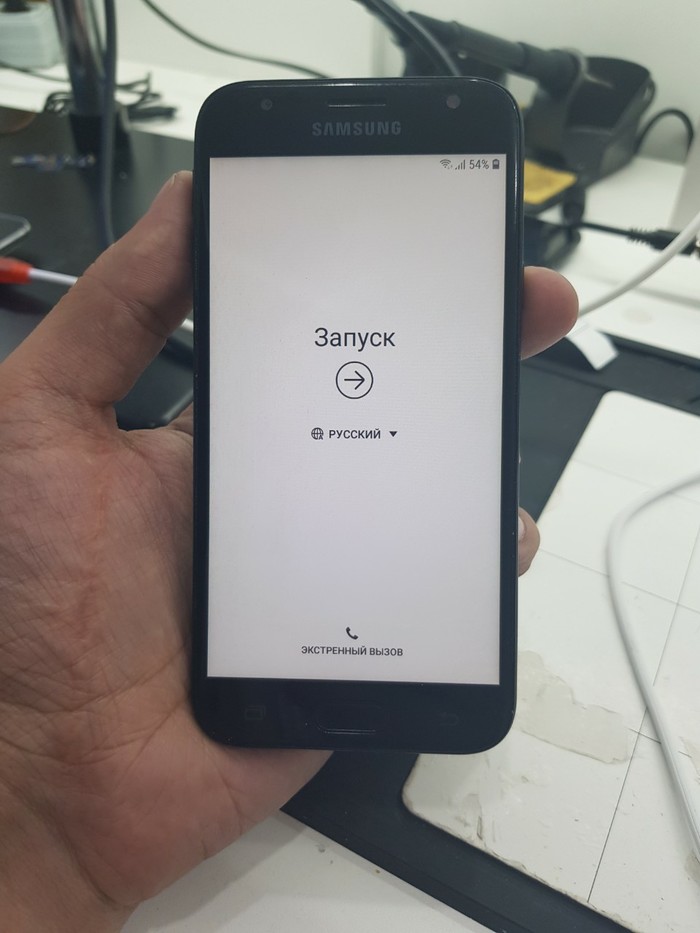

Отлично, заряд пошел. Проверяем телефон, к счастью это был единственный его дефект.

С фрп хозяин сказал сам разберётся)

Легких ремонтов!

Итак попал ко мне в ремонт довольно игровой ноутбук от фирмы Asus, модель n550jv с процессором i7-4700HQ и дискретной графикой gtx 850m.

Основная жалоба как раз в отсутствии этой самой gtx850m. Ноутбук загружается, но работает только на встроенной графике.  Со слов владельца ноутбук ударили, возможно проходили дарксоулс или в танках арта сваншотила, в общем ноутбук проиграл, что явно видно даже внешне по изгибу корпуса, который выполнен из алюминия и довольно жесткий(на фото не так явно, на глаз заметнее)

Ну что ж разбираем наш проигравший ноутбук и попробуем вернуть его к игровой жизни.

Внутри нас встречает пара прокуренных кулеров и АМДешая оперативка неизвестно как затесавшаяся в это сине\зеленое царство. Снимаем систему охлаждения

Видим изрядно подсохшую пасту очень похожую на кпт8. Сразу ее вычищаем с охлаждения салфеткой пропитанной калошей что бы можно было тискаться с платой не пачкаясь. Вот и сама плата отдельно уже отчищенная

Первым делом смотрю на процессор ибо это самая дорогая микросхема в ноубуке, однако ничего криминального не обнаруживаю, поэтому перехожу к видеочипу, вот он красавчик:

И на нем повреждения уже очевидны, сам кристалл не пострадал, но подложка явно отходила от платы, что видно по трещинам на компаунде

В общем дело ясное, снимаем оперативку, батарейку биоса, все наклейки которые могут оплавиться и бросаем материнку на нижний подогрев. Как только материнка подогреется  и клей размягчится снимаем обратку для крепления охлаждения видеочипа и снимаем размягчившийся кампауд по углам

Включаем паяльную станцию и снимаем видеочип

По углам сразу видно большое количество сухих пятаков. Чуть ближе:

На плате так же оторвалось несколько пятаков пустышек( используются просто как крепление) без низ можно обойтись

Залуживаем все сухие пятаки паяльником попутно убирая лишний припой от оставшихся шаров. Берем все необходимое: Трафарет, шарики 0.5мм и сам чип.

Смазываем чип по всей поверхности флюсом что бы шарики лучше прилипали и паялись

И совмещаем его с трафаретом

Засыпаем шарики

Какая то часть садится в отверстия самостоятельно,  другие приходится поправлять руками в итоге имеем такую картину:

Прогреваем шарики до плавления, теперь все ровненько

Ну и уже без трафарета

Запаиваем чип на место, попутно пропаивая с флюсиком всю видеопамять дабы исключить микротрещины под ней, хотя сами банки памяти намного меньше видеочипа и скорее всего не отвалились.

Домываем весь флюс, мажем термопасту  и сажаем систему охлаждения.....

АхахаХАха думал все так просто !? Нет ! Система охлаждения тоже гнутая ...

Основной изгиб в этом месте:

Выгибать термотрубки дело неблагодарное, есть сразу несколько опасностей: Трубка из меди может легко лопнуть, а так же ее стенки могут сомкнуться и тогда нарушится циркуляция охлаждающей жидкости внутри, однако найти другое охлаждение под этот ноутбук далеко не просто, а потому затаив дыхание аккуратно выгибаем трубку пока не получаем удовлетворительный результат.

Теперь то уже точно все собираем что бы проверить и вуаля, наш нетбук вновь стал игровым ноутбуком

Сори за последнее фото, скриншот было делать лень, а фотку пикабу пережимает усиливая эффект пикселей. Гоняем ноутбук фурмарком - с температурой все нормально, запускаем пару игрушек - артефактов нет. Вперед к новым победам ! (или проигрышам картинкаалчногомастера.jpg)

Пост получился коротенький по содержанию, но весьма затянутый по потраченному на ремонт времени/

Уронили в воду телефон, положили разумеется на батарею, посушили в рисе, но почему-то он все равно не стал включаться. Тогда принято было решение его героически разобрать, хорошо, что видео на ютубе сейчас может всему научить

Но попав внутрь оказалось, что сейчас техника устроена чуть сложнее ламповых телевизоров. Честно говоря, не знаю, что делали с аккумулятором и почему его замотали скотчем, предположу, что проткнули чем-то металлическим и таким образом попытались хоть как-то ему продлить жизнь. Но литий беспощадная стерва и держать зарядку в таком состоянии он явно не будет. Разумеется, проблемы с АКб это всего лишь последствия неаккуратной разборки аппарата, а первопричина чуть глубже.

Телефон не включается, на голой плате имеется постоянное паразитное потребление.

Чаще всего, при подобных симптомах, меняют, не глядя и не углубляясь в диагностику, микросхему tristar, что собственно и было сделано. Но после демонтажа контроллера юсб, потребление не исчезло, значит и замена была не нужна.

Прелесть айфонов в рентабельности их ремонта, следовательно, еще какое-то время схемы на них будут доступны. Открываем схему, берем в руки мультиметр и пробежимся по основным напряжениям, которые должны подниматься во время включения аппарата.

Долго ли коротко, оказалось, что части напряжений и нет. Не смотря, на то, что внешне нет ни следов влаги, ни механических повреждений, но контроллер питания может быть неисправен.

Поэтому выпаиваем его. я попытался конечно обвести проблемную область красным, но на фото это все равно не очень хорошо заметно. В общем было несколько мини-корозийных окислов под микросхемой, этого оказалось достаточно.

Далее все просто, как мы любим. Мажем на трафарет паяльную пасту

нагреваем ее феном.

Зачищаем контактные площадки на плате смазываем флюсом перед установкой микросхемы.

Впаиваем на место, как видно потребление исчезло и телефон запустился.

Если интересно, то могу сделать следующий пост о ценообразовании при ремонте телефонов.

нахожусь в г. Санкт-Петербург.
