Ремонт ноутбука Razer Blade Pro 2017 за 400.000+ руб. Восстановление клавиатуры.
Вот такой монстрик недавно был в ремонте. Вес ~6 кг.
Пришел с проблемной клавиатурой. Некоторые клавиши не работали совсем, другие давали дабл клик.
Клавиатура механическая. Вещь крайне дефицитная и ее стоимость ~40.000 руб.
Приступим к разборке.
Выкручиваем винты по периметру нижней крышки. 2 винта спрятаны под резиновыми заглушками.

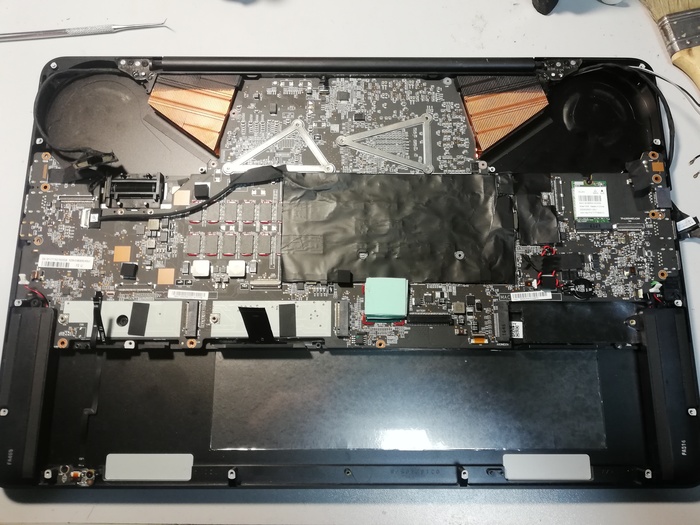

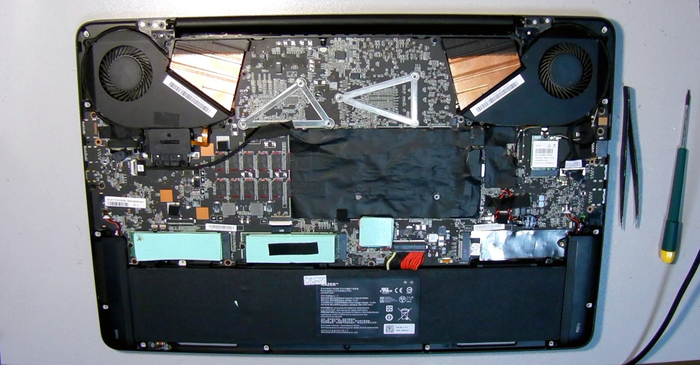

Снимаем крышку сдвигом вперед.

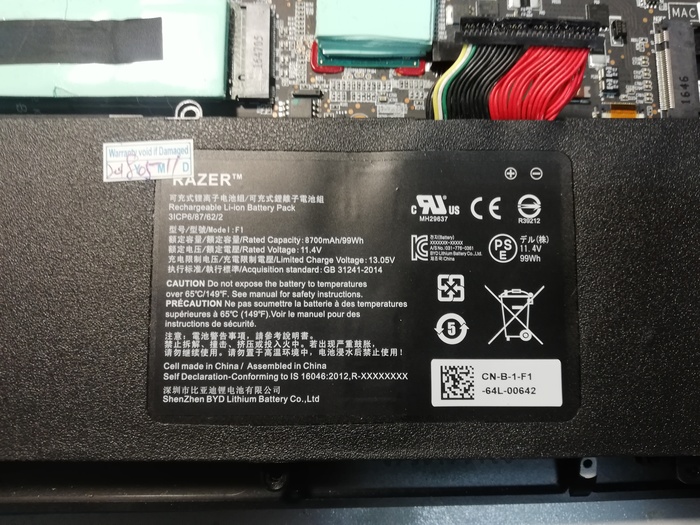

В первую очередь отключаем АКБ, чтобы случайно не натворить делов. Кому интересно - фото наклейки на АКБ:
Отключаем все шлейфы, выкручиваем все винты из платы и вентиляторов. Снимаем вентиляторы.

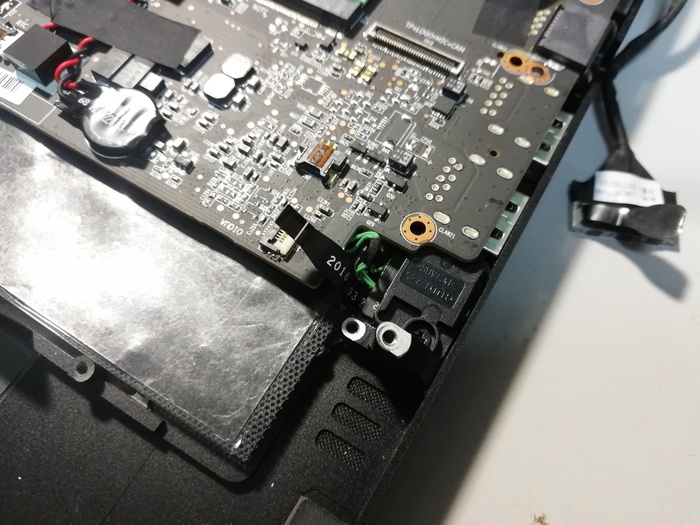

А что это такое??? Что за зеленые проводки???

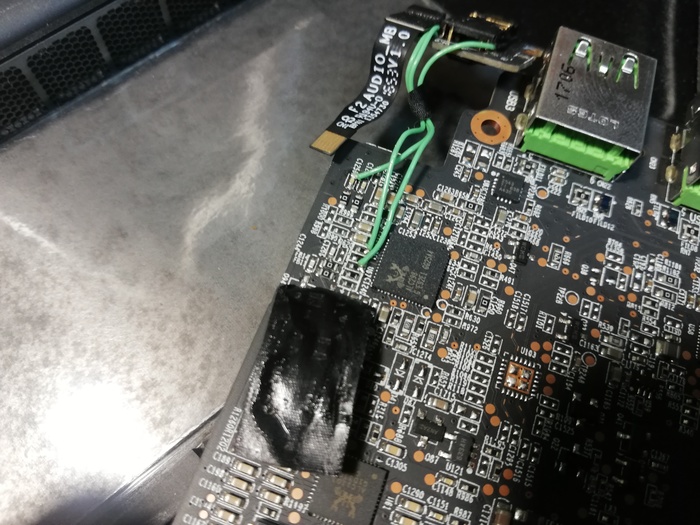

Ах... Вот оно что! В аппарате, стоимостью в неплохой БУ автомобиль, не смогли грамотно продумать схемотехнику. Аудио разъем просто припаян проводками к SMD-компонентам на плате:

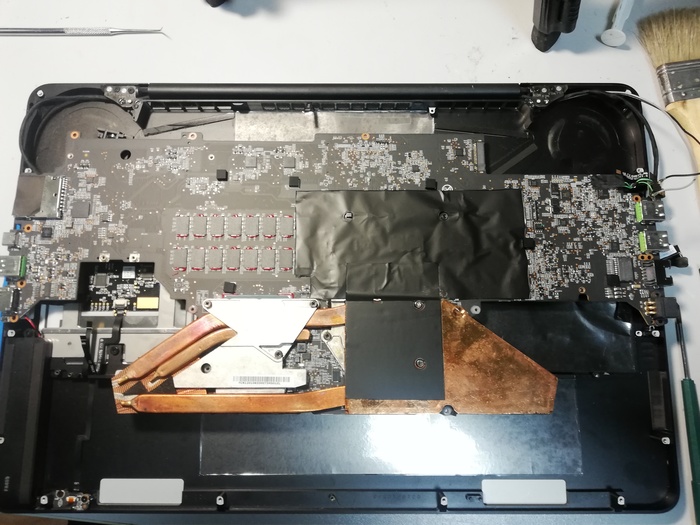

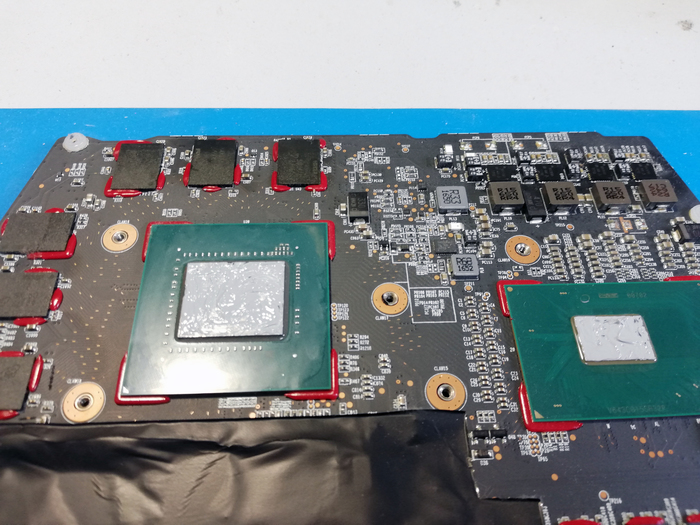

Плата с обратной стороны:

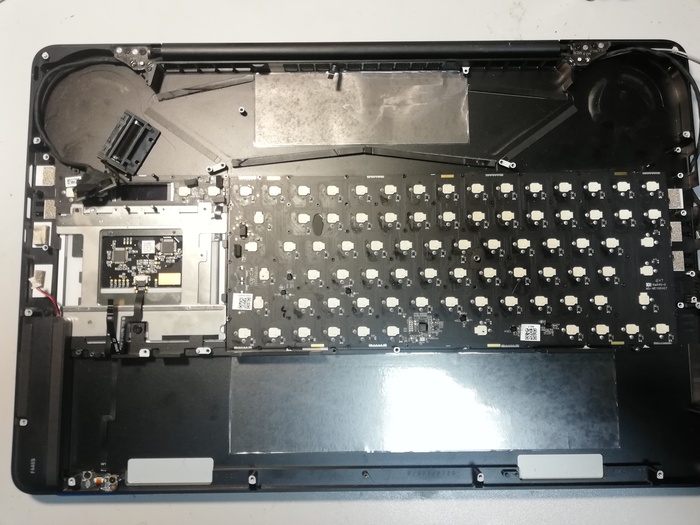

Подобрались к клавиатуре:
Сначала не хотел выкручивать ее. Но после замера тестером всех переключателей, решил выкрутить. Проблемных переключателей оказалось 25 штук. Клавиатура прикручена к корпусу на ~60 винтов.
Для нормальной работы переключателей, сопротивление в нажатом состоянии должно быть не более 100 кОм. В идеале - 0 Ом. При сопротивлении 100-200 кОм возникает дабл клик. При сопротивлении более 200 кОм - нет отклика на нажатие.
Все цифры примерные, исходя из собственного наблюдения.

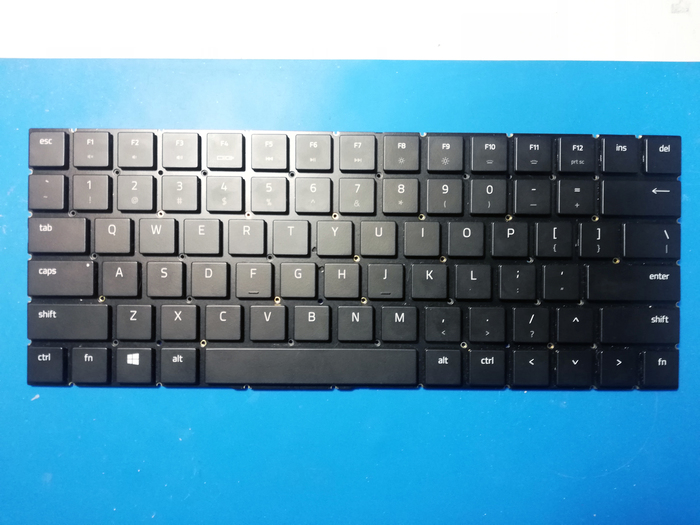

Снятая клавиатура с двух сторон:

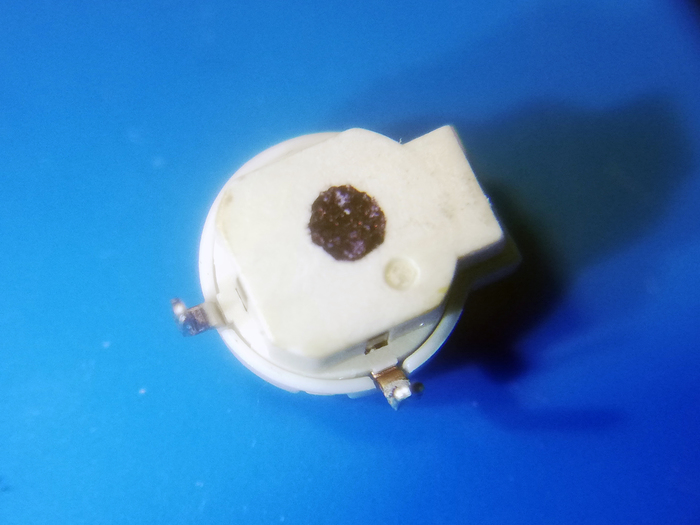

Черными точками отметил проблемные переключатели.

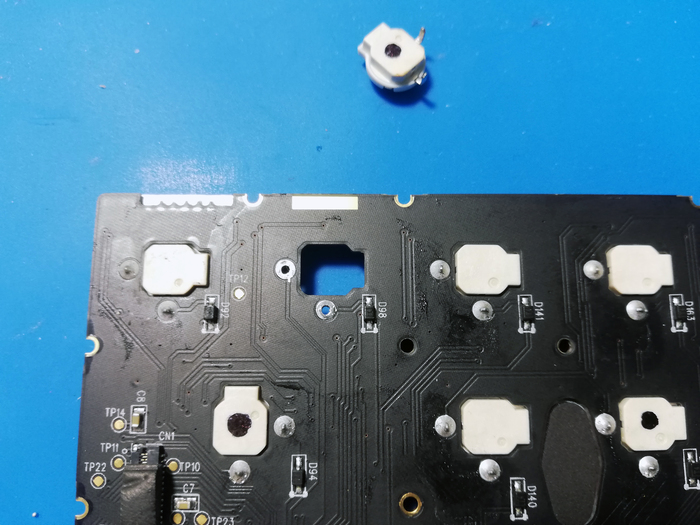

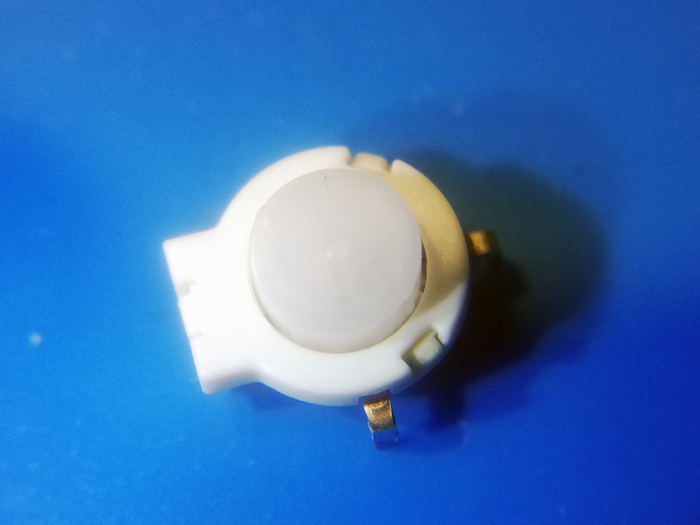

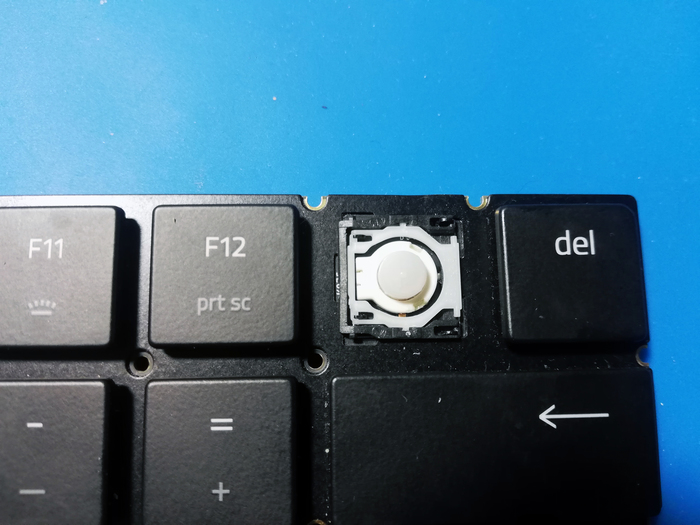

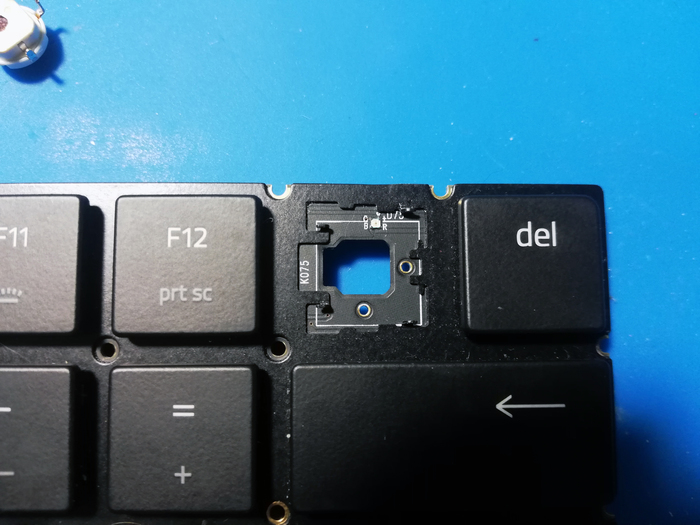

Аккуратно снимаем клавишу и ножнечный механизм. Выпаиваем переключатель:
Конструкция переключателя не предусматривает его разборки. А разбирать нужно очень аккуратно. Если нарушить геометрию корпуса, то потеряем фирменный щелчок и тактильные ощущения при нажатии. Поэтому, аккуратно разрезаем скальпелем 2 перемычки на корпусе, под пластиковыми крючками (на фото сверху и между контактами).

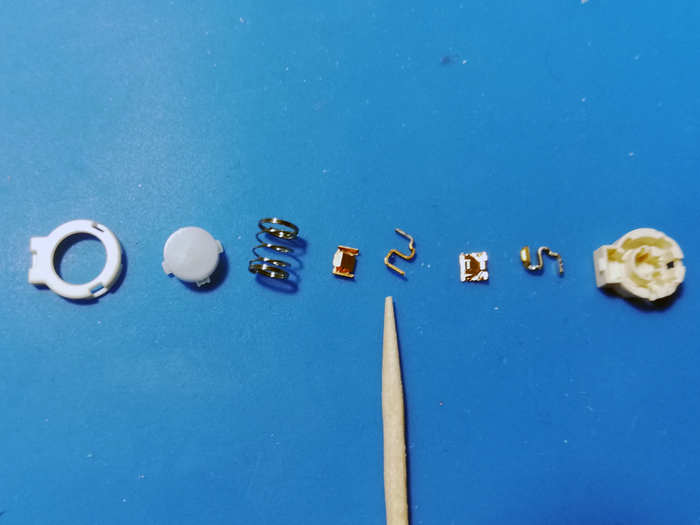

Разбираем переключатель:
Зубочистка для масштаба.
Слева направо:
1. Крышка корпуса.
2. Толкатель.
3. Пружина.
4. Механизм, отвечающий за щелчок и тактильные ощущения.
5. Вывод подвижного контакта.
6. Подвижный контакт.
7. Не подвижный контакт.
8. Корпус.

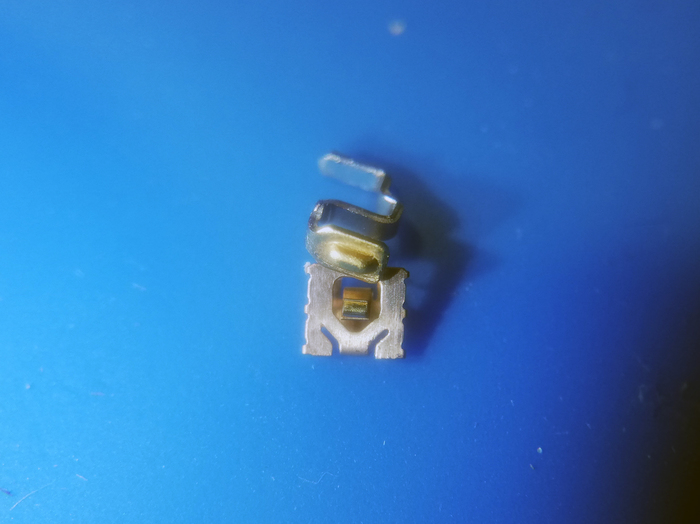

Собственно, оба контакта крупным планом:

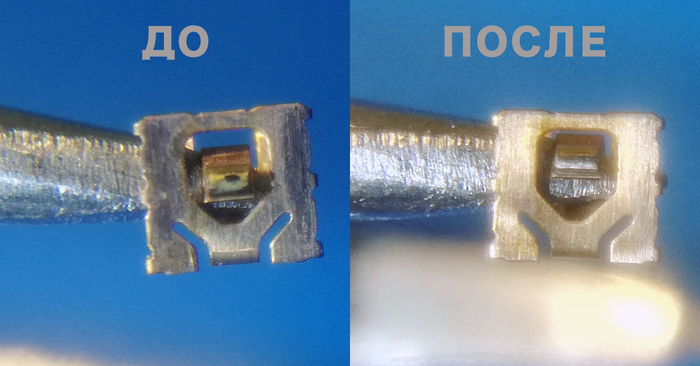

На следующем фото хорошо видно образовавшуюся оксидную пленку (темное пятно на контакте). Как раз из-за нее и начинают сбоить переключатели.
Чистим контакт ластиком.
После чистки, собираем переключатель. На перемычки, которые срезали скальпелем, капаем клей B-7000. Никаких дихлорэтанов, цианакрилатов и эпоксидных смол - используем только силиконовый клей!
Впаиваем переключатель на место.
... и прикрепляем на место клавишу. На восстановление одного переключателя уходит 12-15 мин.

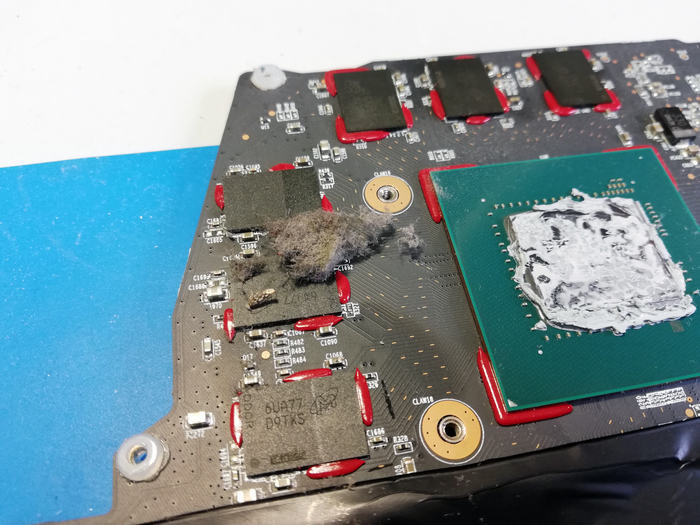

Раз залезли в ноутбук, то не лишним будет почистить его и поменять термопасту.

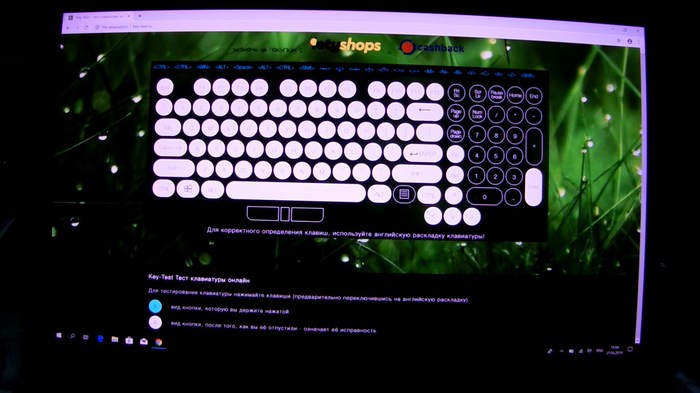

Далее собираем в обратном порядке и проверяем клавиатуру при помощи сервиса key-test.ru
Все отлично работает!
На этом все.
Для любителей видео, ремонт со всеми подробностями, тут:
Спасибо всем за внимание! Удачных ремонтов!
-----------------------------------------
