Всем здрасти)
Этот месяц у меня начался с ремонта сразу четырёх семёрок.
Все сделал, но один запомнился больше всех. О нём я сейчас и расскажу.
Принес мой постоянный клиент такую семёрку:
Два дисплея подвинул на стол отдельно))
Говорит - утонул. Купил дисплей и аккумулятор, установил, но не завелось.
А утонул он 3 месяца назад...
Хорошо. Буду пробовать поднять.
Первый замер произвожу тестером на коннекторе аккумулятора на предмет короткого замыкания. Вроде всё хорошо.
Подсоединяю недавно приобретенную штучку:
Верхнее значение - входное напряжение.
Среднее значение - текущее напряжение на коннекторе аккумулятора.
Нижнее - потребление платы в реальном времени.
А оно, как вы видите, без нажатой кнопки уже 0.013-0.060 мАч, хаотично меняясь в этом диапазоне.
Тут сразу несколько вариантов:
0. Замыкают окислы под микросхемами.
1. Q2 - транзистор, соединяющий основную линию питания и аккумулятор.
2. Тигр)) tigris - контроллер заряда.
3. Tristar - контроллер аксессуаров.
4. Пробитый конденсатор неизвестно где.
5. Ваша плата подлежит замене и ещё девяносто три причины почему так плохо, среди которых есть "заплакать и сказать что я не умею".
Так, нажимаю на кнопку включения и отпускаю. Потребление возрастает до 120ма и держится на этом уровне.
Равномерно греется вся плата.
Снимаю её.
Первичный осмотр силовых компонентов:

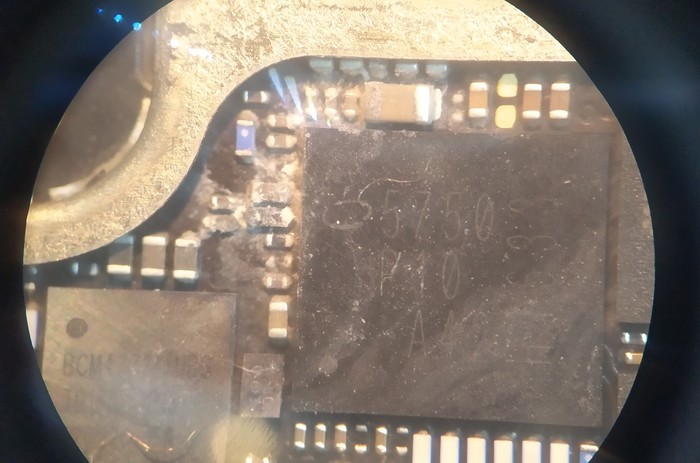

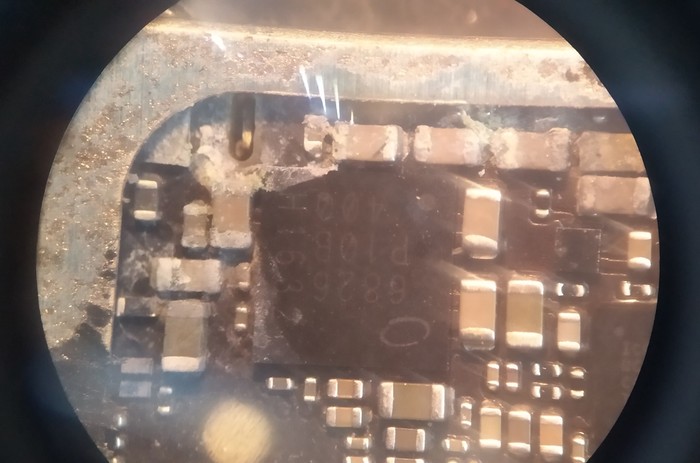

1. Контроллер питания модема - не будет сети и получим восклицательный знак в треугольнике(ещё бывает виноват сам модем):
2. Трансивер - не будет ловить сеть, но будет определять оператора и будет доступно меню сим карты:

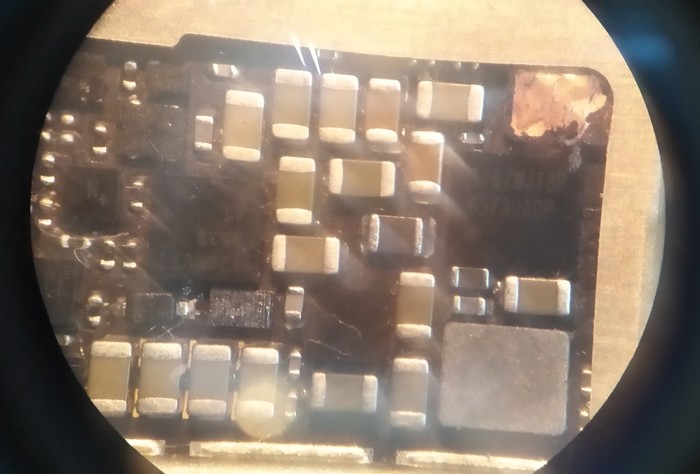

3. Каскад драйверов дисплея и подсветки - окислов нет, но проверить стоит:
Эти фотки я делаю для себя, перед тем как опустить плату в ультразвуковую ванну, что бы потом понимать, где искать основные причины незапуска или поломки телефона.

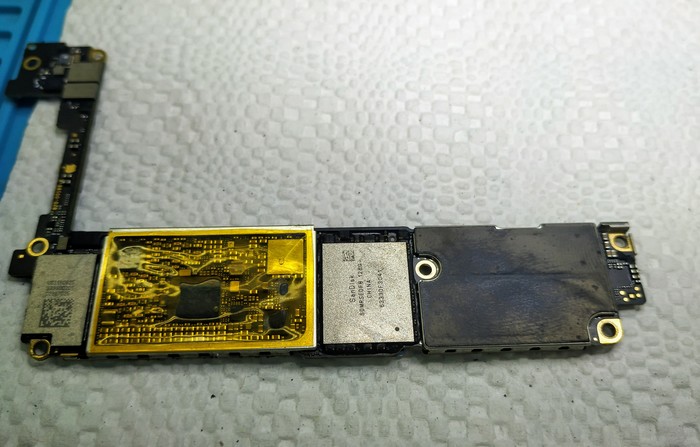

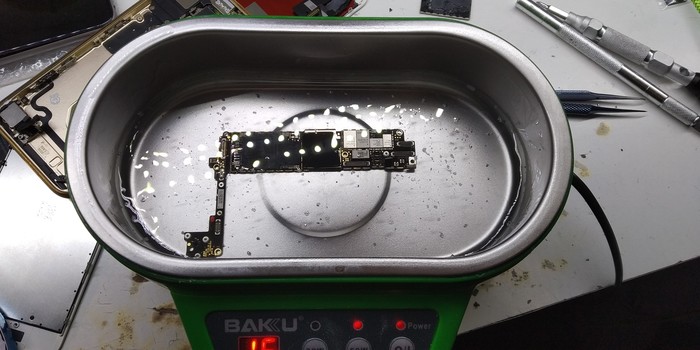

Снимаю все защитные экраны с платы и кидаю её снова купаться на 15 минут, помешивая этот бульон каждые 5:
Готово. Подключаю к тестеру посмотреть потребление в выключенном состоянии.
Оно стало меньше. Где то в районе 0.03
Уже лучше, но не настолько. Должно быть по нулям.

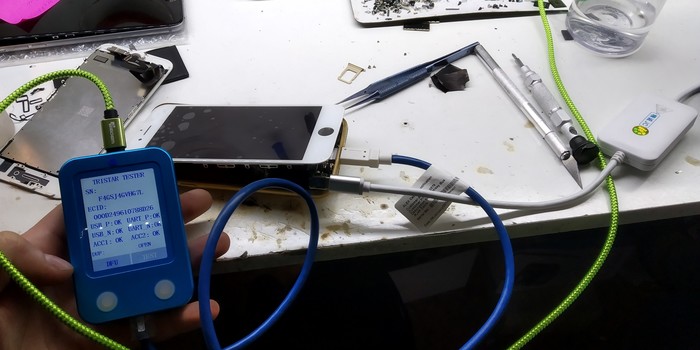

Проверяю контроллер u2(контроллер заряда/контроллер аксессуаров) вот таким тестером:
Тристар исправен. Замена не требуется.
Так как этот тестер определил микросхему, значит телефон заходит в dfu режим экстренной прошивки, а значит процессор и основная цепь питания живы. В противном случае тестер ничего не показал бы.
Пробую включать.
Судя по графикам потребления телефон запускается, но нет вывода изображения.
Итак. Есть неисправность, буду устранять.

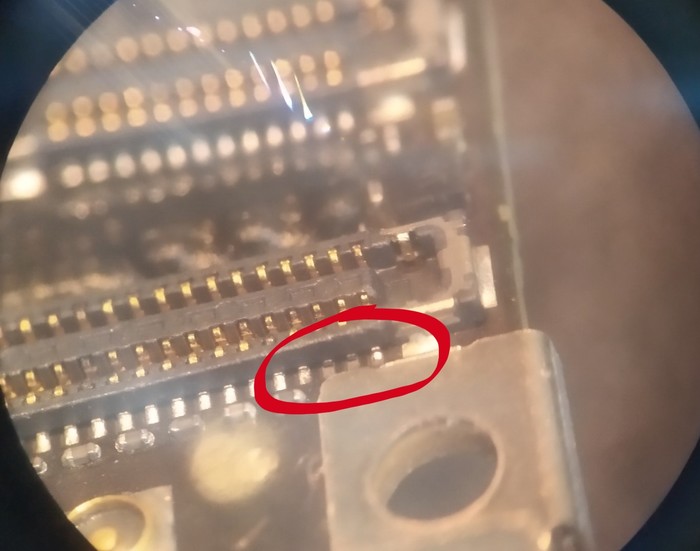

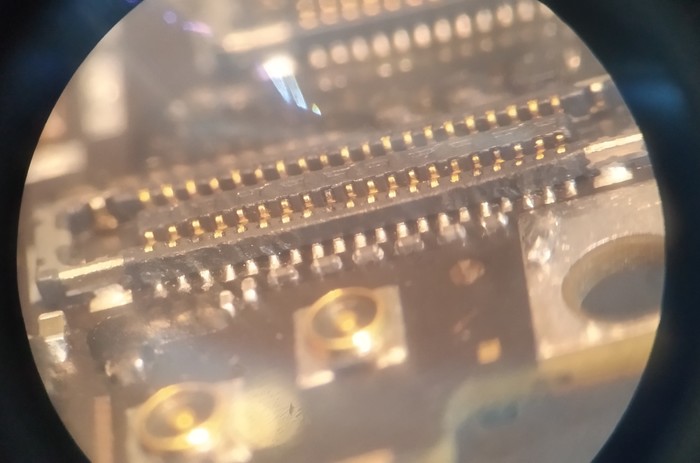

Первое - пропайка коннектора дисплея. Изображение и подсветка сразу появляются:
Один дисплей оказался залитым и выдавал темные разноцветные полосы.
Но. Вечный поиск сети. В принципе я это предугадал, цена давно согласована на все предположительные этапы ремонта и поэтому сразу перекатываю контроллер питания модема пока человек вспоминает пароль для входа:
Снова поиск))
Следущий шаг зависит от клиента - либо вспоминает пароль, либо придётся его сбрасывать путём перепрошивки телефона но! Есть риски поймать ошибку -1 и тогда будет сложнее найти причины поломки, так как в режиме прошивки половина узлов не запускается вообще, а вторая половина - запускается частично и в определённое время. Тот ещё головняк)
А мне то всего лишь нужно посмотреть прошивку модема))

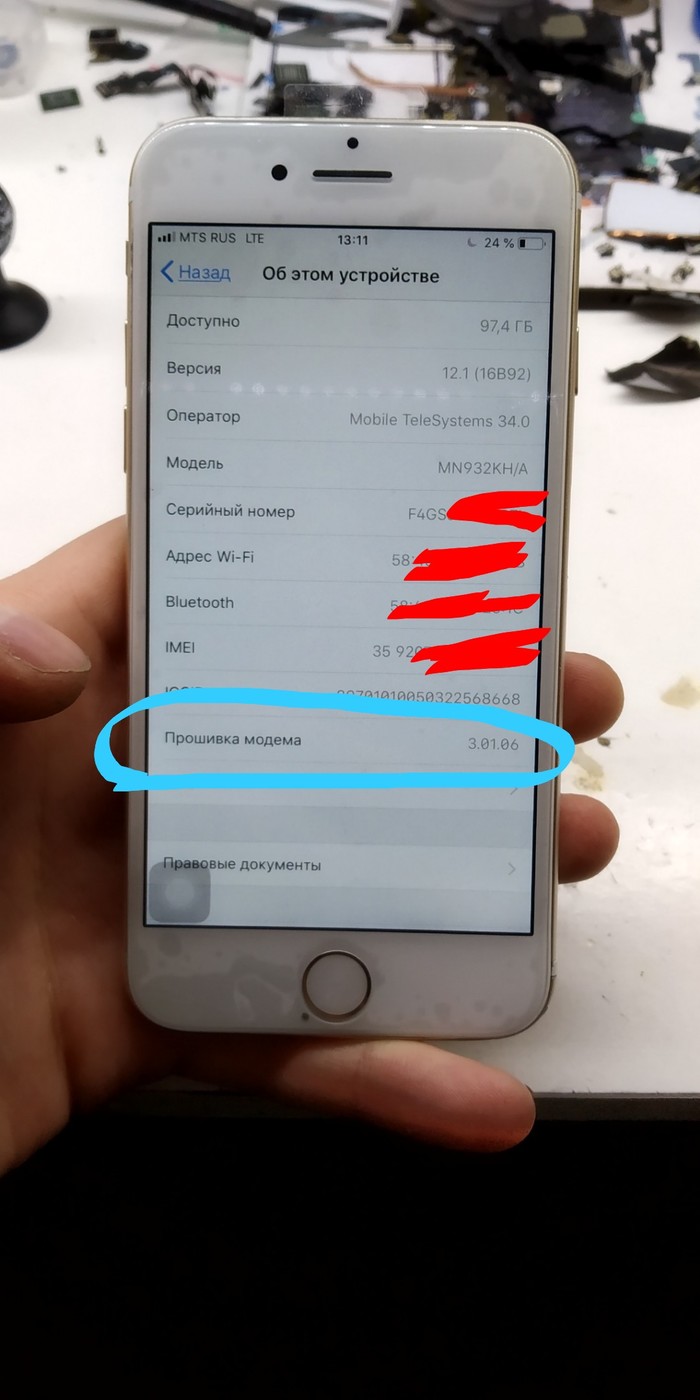

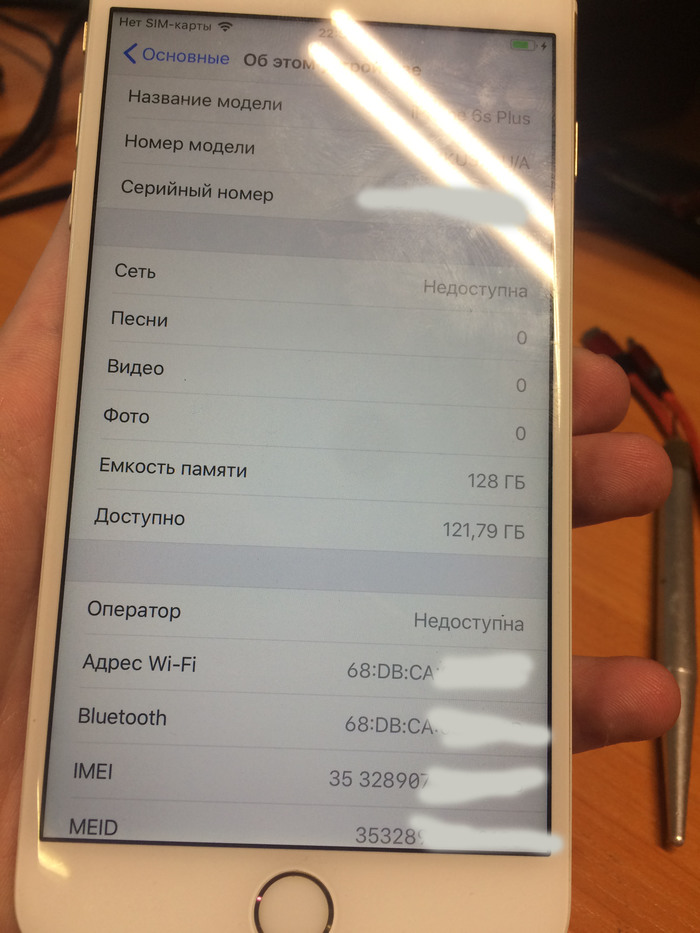

Конец рабочего дня. На следущий день получаю пароль, захожу в "настройки - основные" и смотрю строчку Прошивка модема:
Никого. Проверяю напряжения контроллера питания модема. Всё в пределах нормы.
Очевиден реболл модема.
Так, модем intel, значит не факт что мертвый (как показывает практика Qualcomm чаще подвержены выходу из строя, так как они быстрее чем intel примерно на 10% и выгорают по линии 1.2 или 0.9 вольт).

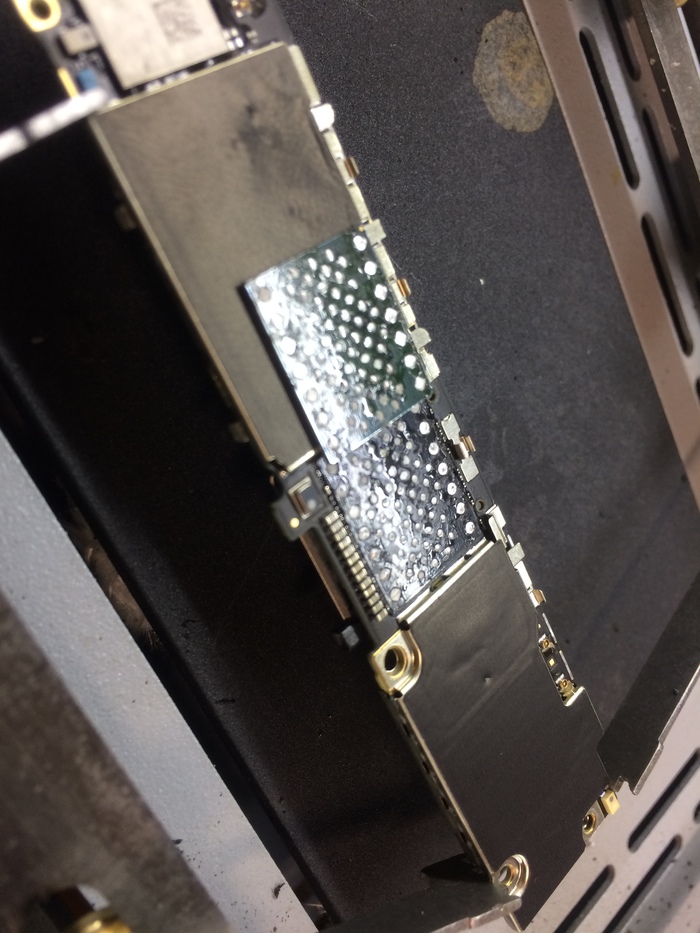

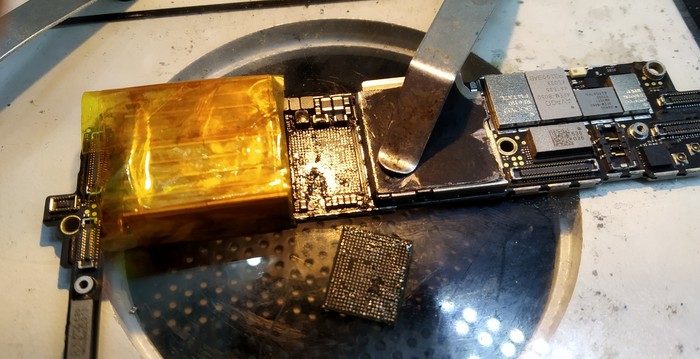

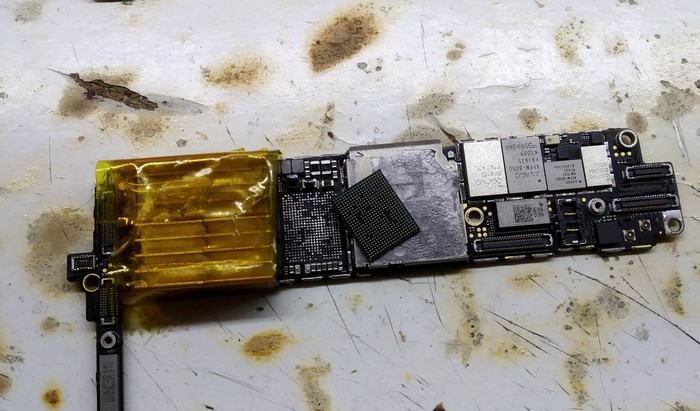

Реболлим) Закрываю процессор баррикадами из кучки радиаторов и поднимаю его, предварительно сняв дроссель и конденсатор для удобства:
Много фоток снятия не будет, так как в ленте их и так полно, но расскажу как я вандальничаю зачищаю пятаки на плате.

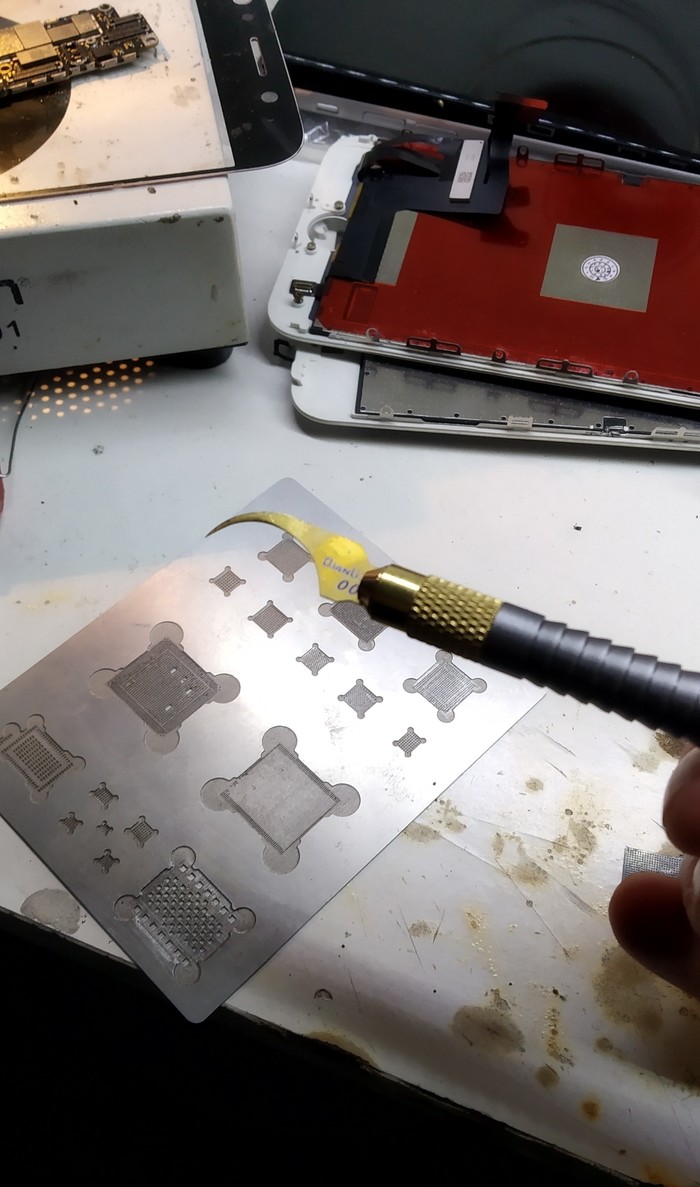

После снятия и очистки компаунда паяльником я беру вот такой ацкий крючок пуджа))

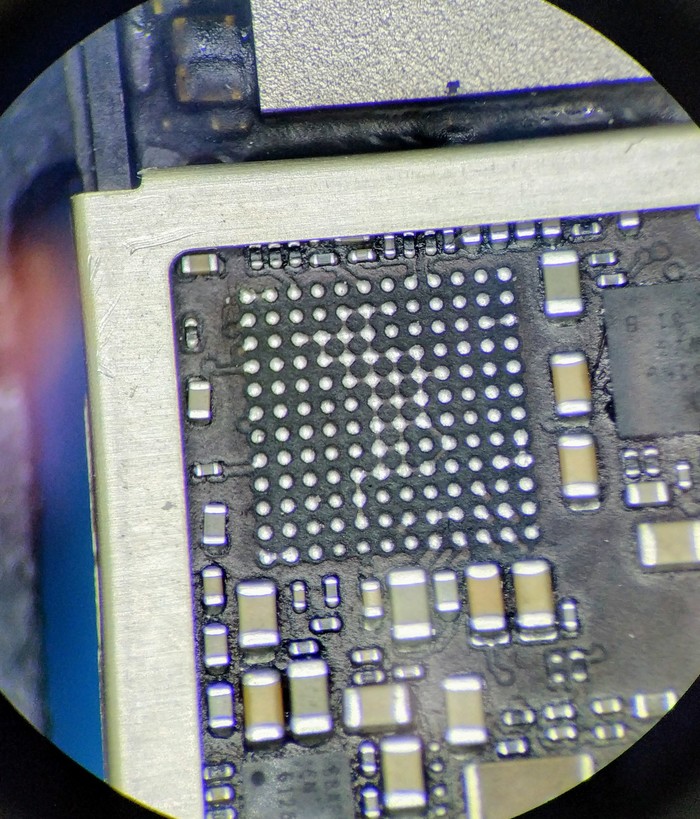

Нагреваю плату в месте посадки микросхемы, что бы размягчить припой и срезаю остатки припоя под корень на уровне маски текстолита:
Проблемные пятаки, которые должны будут оторваться - оторвуться, а те, которые хорошо держатся - останутся на месте.
Для чего весь вандализм? Для того, что бы потом не искать проблему на ровном месте, опять поднимать каждую сделанную микросхему и искать маленькую причину, по которой не работает тот или иной узел. Плюс гарантирую для себя, что весь колхозоремонт не развалится от лёгкого удара в кармане об одежду))

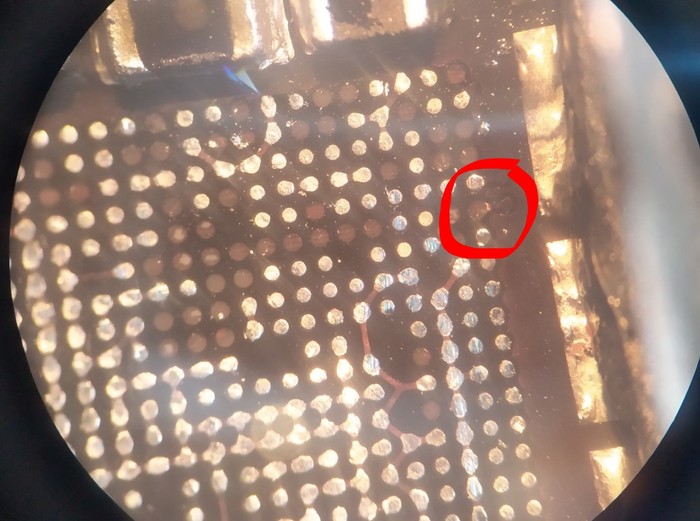

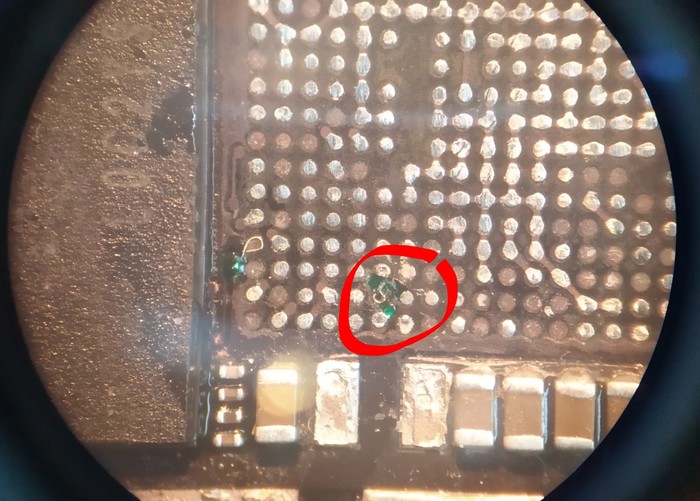

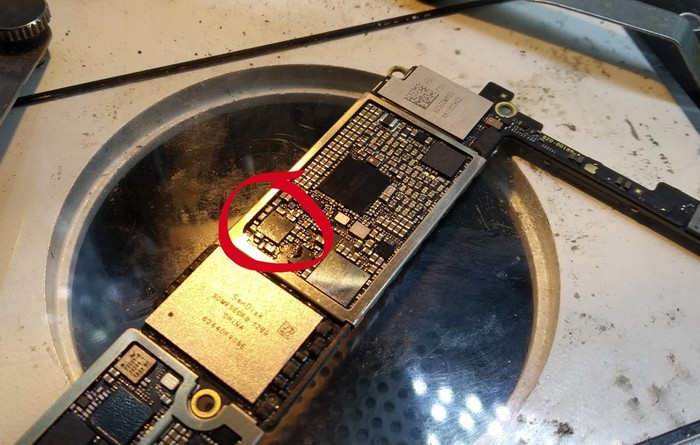

Восстанавливаю оторванные мною же контакты(обведённый пятачок пришлось искать во втором слое платы):
Всего их было 4.
Да, не так много как в этом посте: https://pikabu.ru/story/iphone_6_vozvrashchenie_s_togo_sveta...

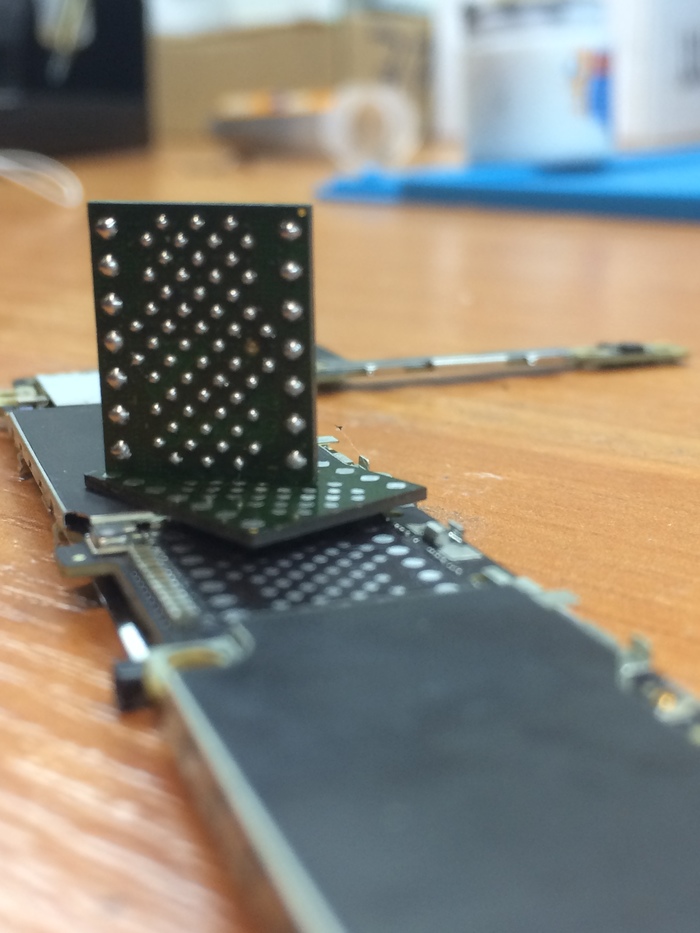

Дальше по стандарту накатка новых шаров на микросхему и дальнейшая посадка её на место:
Нужно что то сделать со столом.
"Ну всё, ремонт окончен" - подумал я.
Включаю телефон и...
Пффф. Снова поиск сети.
Но зато появилась прошивка модема))
Следущий на очередь трансивер, находящийся в другом конце платы.

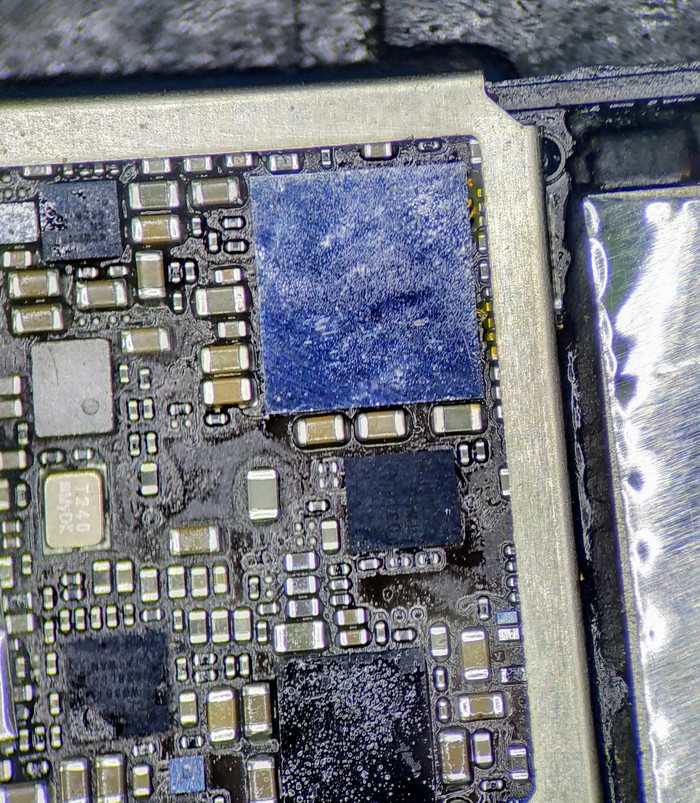

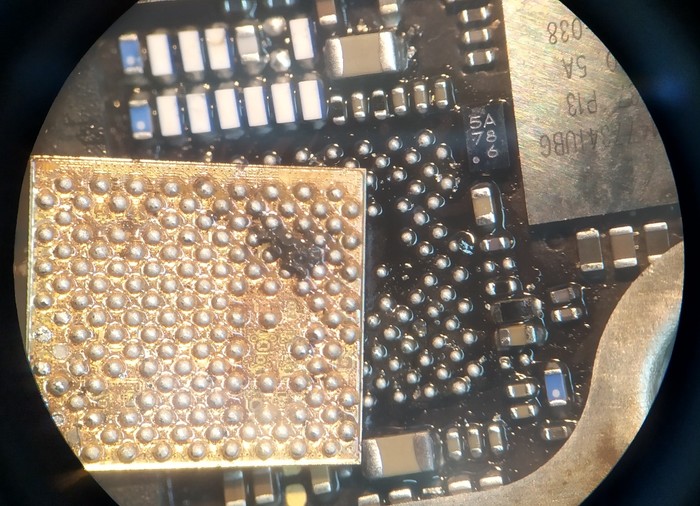

Так же снимаю его и вижу немножко окислов:
Сразу меняю его с донора, так как эти микросхемы очень чувствительны к перепаду температур и напряжений. А тут целый навоз под ним.
Тут я запаиваю его на низкотемпературный припой по стандарту:
снял, зачистил, накатил, запаял. Всё просто))
В этом случае низкотемпературный припой не отвалится при ударах, так как здесь достаточно жёсткая конструкция, усиленная металлическими рамками по краям платы. Беспокоиться не о чем.
Запаял. Потребление в выключенном состоянии пропало.
Включаю.

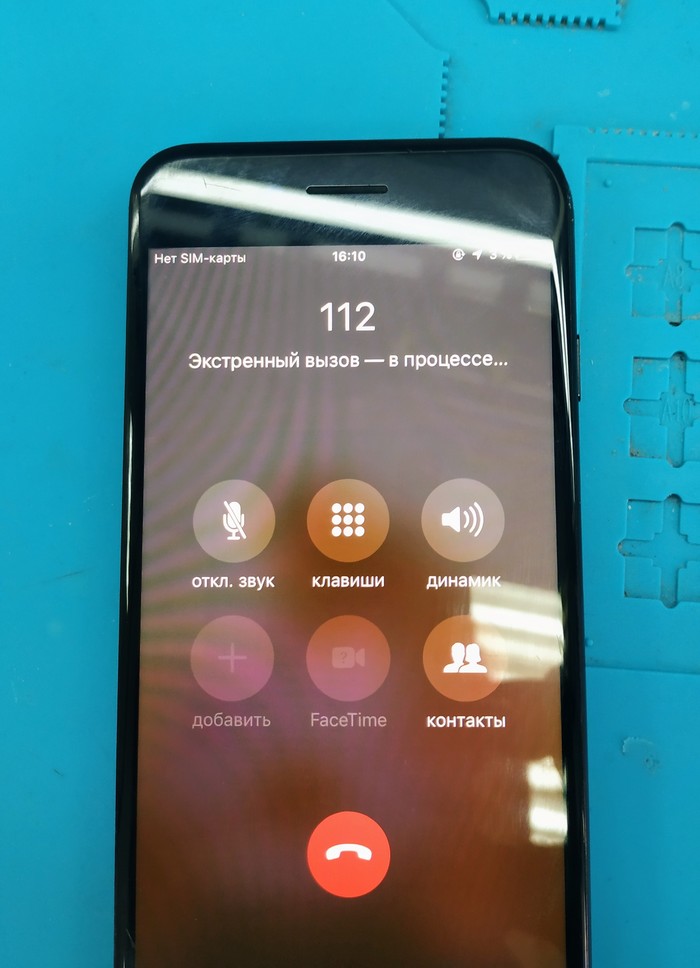

Телефон перестал искать сеть, но теперь не видит сим карточку.
Дальше на очереди прозвонка контактов на самом сим коннекторе.

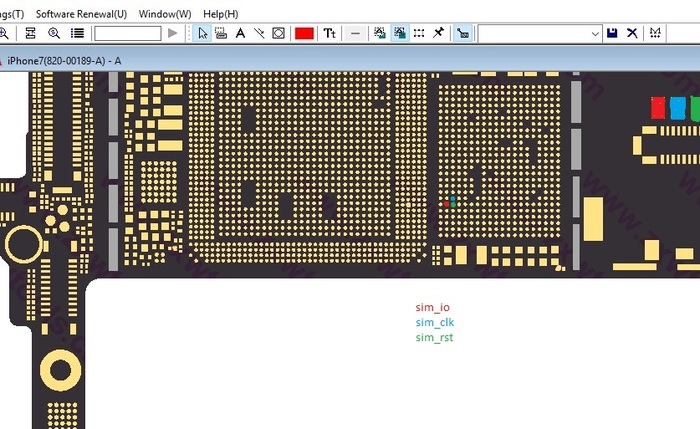

Выясняется обрыв контактов sim_io и sim_clk. Очень важные дорожки, служащие для обмена информацией между модемом и симкой. Идут они сразу под модем. Не сел красиво значит...
Снимаю и для уверенности позваниваю их на плате:
Вот тут то и засада. На самой микросхеме эти контакты не прозваниваются...
На это ремонт можно считать законченным, потому что эта микросхема не меняется. Она напрямую связанна с процессором и nfc.
Это модем intel и у меня такое уже было пару раз.
Дальше ремонт начинается со звонка клиенту и обрисовывание ситуации, когда сеть на телефоне может сдохнуть в любой момент, даже после 5 минут от конца ремонта. А мож и годик проживёт.
Так как терять уже нечего, то буду делать прогрев кристалла чипа(по принципу прогрева северных мостов на ноутах).
Ставлю нижний подогрев на 300 градусов, прикрепляю микросхему и оставляю так на 10 минут.
Все температуры примерные и если что то пойдёт не так(а оно уже идёт не так как нужно) то чип умрёт окончательно.

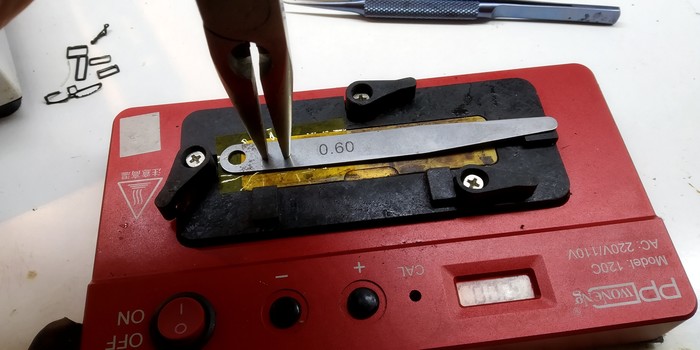

По прошествию 10 минут начинаю греть микросхему сверху ещё 200 градусов примерно 30 секунд и прижимаю её плоскогубцами до остывания внутреннего припоя между кристаллом и подложкой:

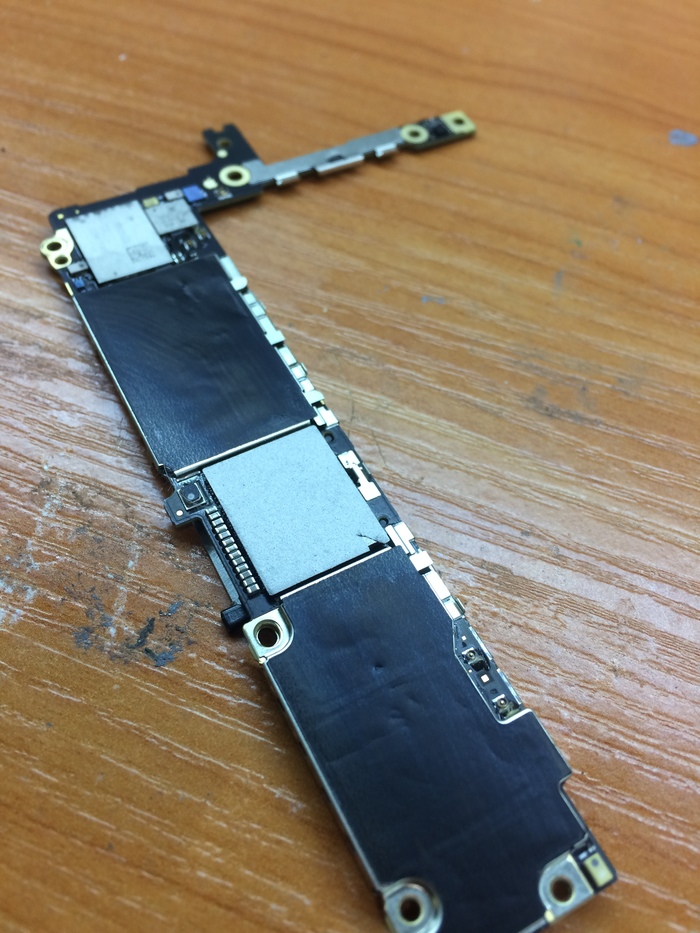

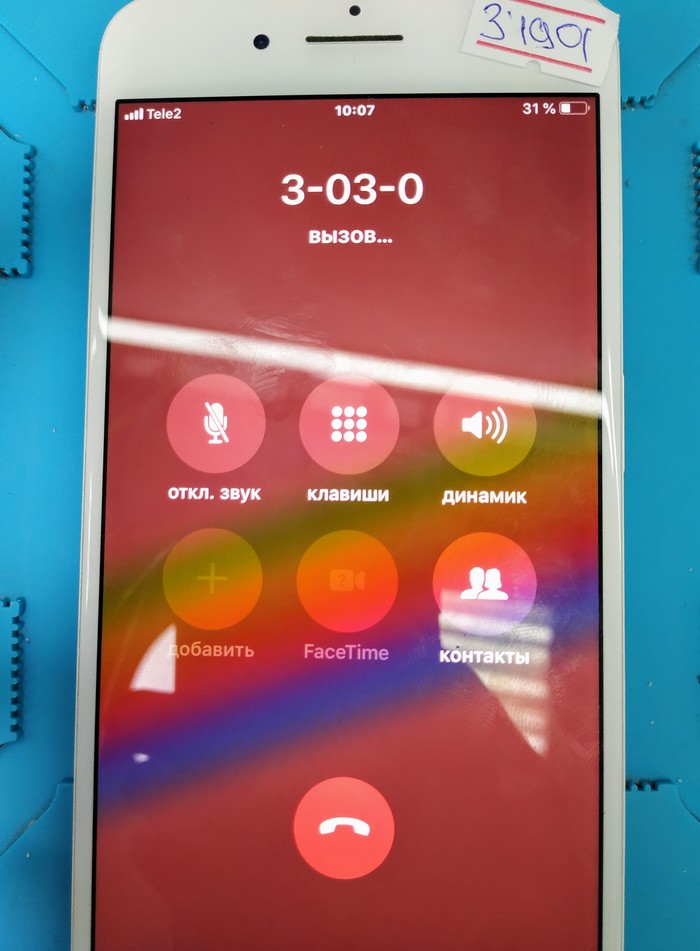

Дальше ставлю всё на место и запускаю:
Я не стал выкладывать промежуточные этапы разборки и сборки, так как не помещаются в пост))
Сразу отвечу на будущий вопрос:
Как надёжен данный ремонт? - не надёжен. Может умереть сеть в любое время. Гарантии на такой ремонт нет. Утопленник+ударник.
Ждём на всех торговых площадках страны)
Моя статистика по модемам на этой модели:
1. Qualcomm(евротест) - шанс ремонта 50/50
2. Intel(ростест) - шанс ремонта 80/20.
Вот так выглядит такой же чип донора в разрезе, с которого и был снят трансивер(плату подарили на опыты полгода назад):

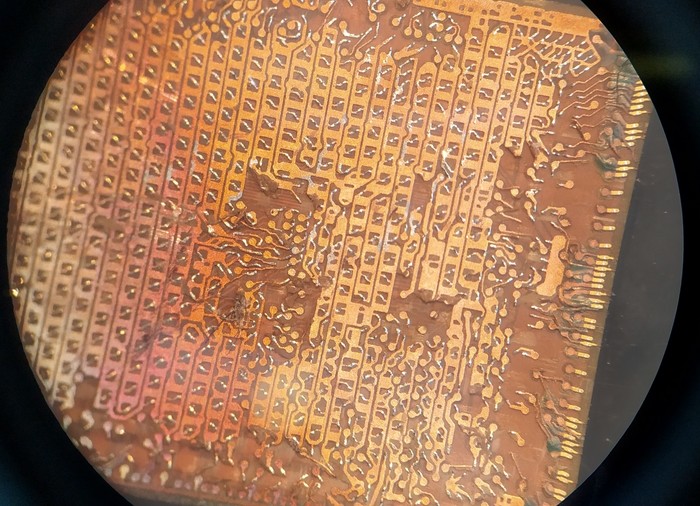

1. Подложка кристалла:
Сам кристалл в 4х кратном увеличении:
Первый телефон с такой поломкой я думал, что угробил сам. На втором телефоне понял, что это отвал кристалла, но не думал, что такое возможно на таких чипах и плату мне подарили так сказать за проделанную работу. А этот телефон и утопленник и ударник, так что хз. От удара наверное пошло отслоение, а влага просто добила чип.
