Клиент забрал отремонтированный компьютер из другой мастерской, дома подключил - нет изображения. Вызвал меня, чтоб починил, смотрю, тут такая картина:

Фото сделано на Samsung Galaxy S8+.

Так уж случилось, дорогие мои, что без малого год назад урвал я по случаю очередную порцию почти металлолома (немноженько, всего-то тонну с хвостиком) - в лице старого, битого жизнью плоскошлифовального станка Karl Jung модели G-60 (но это неточно, в смысле модели). Авантюризм - та ещё дичь: ведь отдаёшь себе отчёт, что попадаешь наглухо и надолго, но нет же - как увидит ясный сокол железку старую, да чтоб с историей, как потекут слюнки да по подбородку дряблому, да затрясутся ручонки шаловливые - всё, туши свет, доставай последний пятак, и - айда гулять, рванина, пляши гопак, пока светло!

Купил, в общем. На излёте зимы. И всё лето - как то было не до этих, как их... недосуг, короче: то стройка, то другой восстановлям-с - хоббие мое, паки, паки, иже херувимы! А на днях, как назло - со стройкой затык: чудо-строители провтыкали аж 15 сантиметров от горизонта фундамента - и не выкладывать мне блоки новой мастерской, пока косяк сей поправлен не будет. Вот и легли карты так, что - взял, и начал. Ладно, физики прогнали лириков, ну а мы - попёрли медитировать на фоточки, как обычно ;)

Вот он какой - дедушка семидесяти, не меньше, лет:

Стол, почему-то - с тремя пазами. Сколько видео смотрел - не нашёл такой стол у этих станков, вот и думай, что за нафиг. Видно, что боковой щиток - слегка не той системы, в смысле - тут побывал колхоз "Ольховка":

Как эта фигня называется, кто знает? Буду звать её баяном, чо уж там. Отвечаю - хоронили тёщу, и не одну:

Голова станка стоит на вот такой вот чудной проставке - тоже не видел в штатной поставке подобного. Кривость штифтования - какбэ намекает, что тут отметились соседи из совхоза "Путь Ильича", на побывку, вестимо, приезжали. Ну и - приложились, бывает. Будем это дело убирать, не дожидаясь. Дай бог, чтобы получилось, и под этой наделкой не было беды:

Ооох... Ручонки бы взял - и об угол, бетонный. Раз десять, до хруста. А потом - ещё столько же, для закрепления. Того ручонки, кто на родной шпиндель измудрился непонятный косоротый фланец примандячить. Да такой, что не поймёшь - на какой козе к нему подъезжать - кривой, косой, или беременной. Крышка камня - протеряна, правилка камня - тютю, жаль, конечно, но что имеем:

Штурвал продольной - тоже утоп в пучине прошлых лет, осталась только гайка, да родная шпонка:

Я сделяль! Электрику сделяль! Бабушка рядышком с дедушкой, твою ж мать! Будем убирать, не к месту это здесь, совсем не к месту:

Кусочек продольных направляек - живые, задиров не видно. В дальнейшем - подгонка покажет, кто здесь шабер:

Коромысло переключения направления продольного хода - слава богу, живое. А вот за ним, левее - видны следы сварки - видимо, поломанную деталь гидравлики чинили. Придётся разбирать до канцура, выхода нет:

Лихим наскоком молодецкой дури - снял стол и перевернул. Ттт, криминала - не видно:

Поперечные направляющие - тоже без видимых коцок, что не может не радовать:

Поперечка с изнанки - чумазая, залитая десятью слоями краски и сотней - масла, но - ещё живая:

Немецкий (зуб даю!) родной шильдик с серийным номером. Такой же - был обнаружен на пазовальном станке по дереву, который я не так давно реставрировал:

Быстро сказка сказывается, да туговато лезет в девственное - притомился за день, разбираючи. Вот как это добро выглядит сейчас:

Следующими набегами надо будет разбирать голову, гидравлику, и оставлять голенькой станину. Что не успею до холодов - законсервирую, маслом - чугуний сложно испортить. Ну и, чтобы разбавить монотонность статичности - вот вам видео, где всё то же самое, но - интересней:

Ну и, конечно - традишн. Делай добро - и делись им на пикабу, как говорил... Кто говорил? Да я говорил - вот только что. Всем добра, удачи, и - до новых встреч с плоскошлифовальным старичком!

Видеокарта MSI R9 270X Gaming попала ко мне с жалобой что не выводит изображение.
Владелец признался, что относил карту в сервисный центр, но там ему сказали что "умер видеочип" и совсем ничего нельзя сделать.

Карта со следами прогревастов. Не очень заметно, видимо грели не на прожекторе. Но всё-таки потемнения есть.

Я не ошибся. Под видеочипом флюс

После прогревастов шансов на успешный ремонт значительно меньше.

Замеры сопротивлений по всем основным линиям в норме. Можно попробовать подключить карту к лабораторному блоку питания и посмотреть все ли напряжения на месте.
Оказалось что напряжение питания контроллера памяти отсутствует. Сопротивление по этой линии в районе 120 Ом, что вполне нормально. Все остальные напряжения на карте есть.
Тестовый стенд с видеокартой зависает на пост-коде 2В - инициализация видеокарты.

Чтобы не делать лишнюю работу, подключаю карту к стенду и подаю 1В на линию питания контроллера памяти прямо от лабораторного блока питания. Если карта запустится и даст картинку с артефактами, то её можно выбрасывать.

Потребление по этой линии около 400мА, что вполне нормально.

Включаю стенд и получаю изображение. Вроде бы без артефактов.

Значит видеочип скорее жив и нужно разобраться почему нет напряжения питания контроллера памяти.

Линией управляет вот эта микросхема

По замерам на затворах ключей и по ногам микросхемы никаких аномалий я не нашел. Она просто не запускается.

Меняю микросхему шим-контроллера на точно такую же с донора. И получаю рабочую видеокарту.

В тестах всё нормально и артефактов нет. Но дать полноценную гарантию на ремонт заказчику я не могу - прогревасты бездумно прожарили видеочип. Пусть даже более-менее аккуратно и без энтузиазма. Но прожарили. Как это скажется на дальнейшей работе видеокарты - неизвестно.

Я во ВКонтакте.

Всем привет!

Был недавно пост, с ремонтом клавиатуры, стоимостью 40.000 руб, от ноутбука Razer, стоимостью 400.000 руб: Ремонт ноутбука Razer Blade Pro 2017 за 400.000+ руб. Восстановление клавиатуры.

И вот... еще один совсем не дешевый аппаратик, купленный в США за $3500. При покупке на eBay или Авито, стоимость такого ноутбука может доходить до 350.000 руб.

Вот он: Gigabyte AERO OLED YA c i9-9000 и RTX2080 на борту.

История сего ноутбука банальна. Решили обновить BIOS до последней версии, но что-то пошло не так и все пропало. При этом, он был еще совсем младенцем - 2 месяца отроду (выпущен в июле 2019 года).

Много фотографий тут не будет. Их порядка 85 штук, соответственно, в пост все не засунуть. Поэтому, выложу их все на Я.Диск. Кому нужно - забирайте. Тут накидаю общих фоток.

Разбираем аппарат. Нижняя крышка снимается просто: выкручиваем все винты (шляпы - Торкс 6) и поддеваем чем-нибудь плоским.

!!! Сразу же отключаем аккумулятор !!! Кстати, он на 6200 mAh'ов

Далее снимаем систему охлаждения.

Сложностей не возникло. Скрытых креплений или винтов тут нет.

Затем, снимаем АКБ. Выкручиваем все винты удерживающие материнку и отключаем все шлейфы. Вынимаем плату, поддев со стороны аккумулятора.

Так выглядит топкейс изнутри.

Клавиатура механическая, крепится на сотне мелких винтов. Сам корпус псевдо-металлический. Сверху панели из металла, то внутри все пластиковое. Включая крепления петель, вокруг которых прилегают радиаторы системы охлаждения, которые очень не хило жарят. Надеюсь, пластик в этом аппарате качественный, иначе, через год-два будем восстанавливать крепления...

Вот и мамка с обратной стороны:

Ну и основные чипы: процессор, видеочип, хаб.

Кстати, пыль на кристалле процессора (на фото выше) - это не пыль. Это маленькие, точечные сколы. Откуда они могли появиться на новом аппарате - большой вопрос.

ОЗУ, имеем, Samsung - 2х16 ГБ.

Порадовал SSD-накопитель. Тут у нас Intel, серии 760p, на 1 ТБ.

Приступим к ремонту.

В принципе, флешку BIOS можно было выпаять, не снимая платы. Но она располагается с краю платы и под ней проходит шлейф (не помню чего именно), ну и клавиатура. Поэтому, фен исключаем сразу. Можно было воспользоваться сплавом Розе, но права на ошибку у нас небыло. Вдруг, какая-то неведомая хрень под платой, которая может сдохнуть от любого чиха... Поэтому, решили разобрать ноутбук полностью.

Флешка у нас на 16 МБ, 25 серии, MX25L12873F.

Сливаем с нее инфу через программатор.

Качаем с сайта Gigabyte BIOS.

Дальше, переносим необходимую служебную информацию (ID, Серийник, ключ Windows) из родного дампа в скачанный, в HEX-редакторе.

К примеру, вот так выглядит ключ винды, прописанный в BIOS:

Делал фото с экрана - сильно не пинайте =)

Вшиваем отредактированный дамп в флешку, впаиваем ее, слегка собираем ноутбук.

Включаем... Не включается. Точнее, все то же самое, что и было изначально. Вентиляторы крутятся на полную, загорается подсветка клавиатуры, но кина нет.

Все перепроверил. Блин... ну все правильно же....

Не унываем.

На сайте Gigabyte есть 2 версии BIOS. Я взял последнюю. Собственно ее и использовал заказчик для обновления.

Беру раннюю версию BIOS и проделываю все то же самое.

Вшиваю...

Впаиваю... Собираю... Включаю...

Опачки... Вот оно - ЧУДО!

Исхода из такого опыта, делаю вывод, что эти кони залили на офф сайт кривой BIOS. При обновлении, люди получают шуршащий кирпич с подсвеченной клавиатурой, за несколько тысяч баксов...

Но мы свою работу выполнили. Клиент счастлив и мы рады такому исходу =)

Другим пользователям не советую обновлять BIOS, во всяком случае, на аналогичной модели (YA).

Дальше, наносим свежую термопасту и собираем аппарат.

И тут еще одна непонятка.

При тесте процессора, на старте, возникает троттлинг. Для уверенности, что я нигде не накосячил, я еще раз снял систему охлаждения и проверил как она прилегает к кристаллам - все идеально.

Поведение следующее.

Когда запускаем тест, температура процессора поднимается до 85 гр. и начинает троттлить. Вентиляторы, при этом, раскручиваются очень медленно. В итоге, когда они выходят на нужные обороты, температура снижается до 80 гр. и держится на этом уровне постоянно. Соответственно, троттлинга нет.

Фото не сделал. Это скрин из видосика. Видно плохо, но понять можно.

Я думаю, что это сделано специально, для поддержания комфортного уровня шума при краткосрочной нагрузке на процессор.

Кроме того, позже, когда клиент забирал аппарат, он подтвердил, что работой вентиляторов управляет Гигабайтовская утилита. То есть, это нормальное поведение аппарата.

На этом ремонт окончен.

Ссылка на все фото данного ноутбука, в том числе детальные фото материнской платы и парт-номеров, а также, фото всех контроллеров крупным планом: https://yadi.sk/d/cJ4DmsfWchQO7w

Спасибо всем за внимание! Удачных ремонтов!

-----------------------------------------

Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:

https://vk.com/dmitry_okorokov

или на e-mail: inertico@mail.ru

Ну и буду рад оценке поста в комментариях.

Пришёл мне значит самсунг А3 на замену гнезда зарядки. Потратив почти час на снятие экрана (спасибо самсунгу за столь удачную конструкцию) Что бы не париться с пайкой решил заменить целиком платку с низу. Заказал, поставил, собрал = нет сети в помещении. Разобрал снова, все перепроверил, но сеть так и не появилась( на третий раз при более детальном изучении обнаружил что у платы есть ревизия А300"FU". Ну думаю все ошибаются, заказал ещё 1 с пометкой что нужна именно А300"F". Было бы скучно если бы мне привезли то что заказал)) приехала платка с гордым названием А300"Н". Естественно сеть есть только на улице. Многие профи в этом месте могли бы тыкнуть меня носом в то что можно было перекинуть разъем на старую плату и "жить здорово" , но плата была утилизирована в неизвестном направлении и найти её я уже не смог. Обзвонил поставщиков и оказалось что этих ревизий у них почти десяток и среди них увы нет - "F". Пришлось покупать б/у трупик дабы извлечь оригинал и сеть благополучно появилась.
Сильно не бейте я только учусь.

Здрасти))
Меня часто спрашивают:
А что то у Вас постов давно не видно?
Отвечаю:
Нет времени, работать нужно.

Ну и как обычно пишу пост в нерабочее время в метро и чуть чуть дома, а потом с утра редактирую лишнее и выкладываю.

Ну таки ладно, хочу показать Вам ремонт десятого, юбилейного! яблока с которым я провозился полтора дня без отвлечения на другие ремонты. Бля R-Fon ты уже заебал со своими десятками, одиннадцатый давай ремонтируй.
Предыстория телефона следующая:
Упал немножко, потом с ним ходили ещё какое то время, потом чуть подмок, потом снова с ним ходили и внезапно выключился.
После купили какой то Хуавей из 20 серий на время и принесли мне десятку на ремонт, ибо ходить с андроидом, по словам клиента - одно разочарование.

Ну да, если после воды телефон работает, то и будет работать. Ага. В рис нужно.

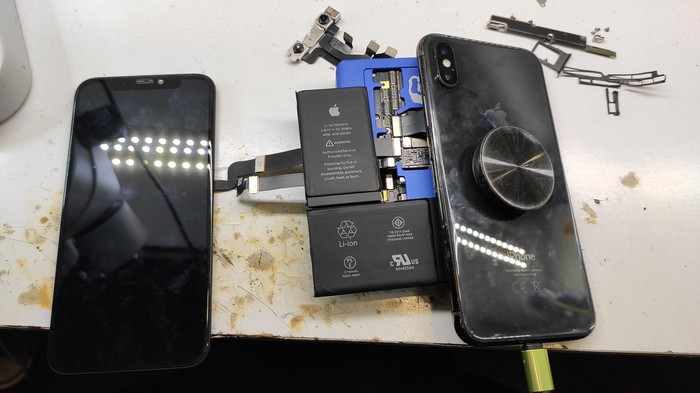

Вот собственно этого трупика и буду пытаться оживлять:

Внешне диагностировать тут нечего. Сразу вскрываю телефон.
Уже был в ремонте и скорее всего была банальная замена дисплея, так как есть небольшая царапина отвёрткой на защитной пластине, которая держит все шлейфы на плате(фото слева):

А вот справа на фото я уже вытащил плату и подключил её к блоку питания с напряжением 1 вольт и она сразу начала потреблять почти под 2 Ампера (а это много однако) в выключенном состоянии.
Ясно. Короткое замыкание в силовых цепях, так как они постоянно под напряжением, то водичка сразу оседает в этих местах, поджирая припой под микросхемами и конденсаторами.
Азаза товарищи, дело дрянь)))
Думать долго не буду и сразу примусь половинить плату.

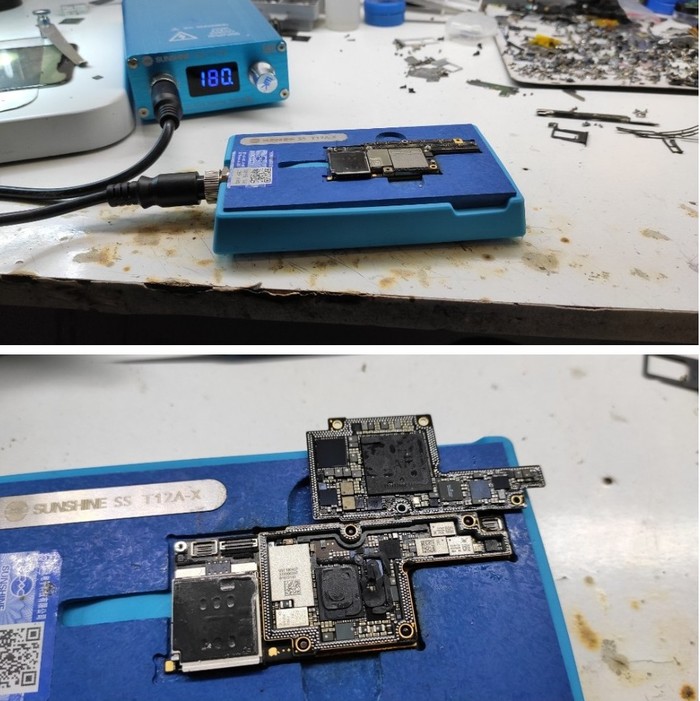

Укладываю её на нижней подогрэв с температурой чуть больше, чем нужно жарить блинчики с творогом на толстой сковородке)))

И через минуту снимаю верхнюю плату.
Теперь в дело идёт внешний осмотр всех компонентов на предмет зелени и моха:

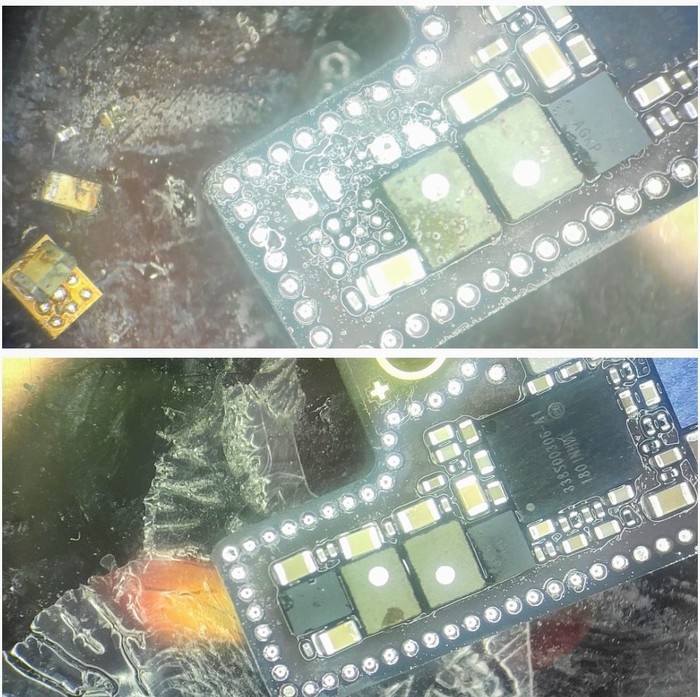

Вот собственно и проблема короткого замыкания. Драйвер фонарика и вспышки. Тут обычно меньше 5 вольт не бывает. Но я если честно впервые встретил десятку, у которой между плат попала вода. Обычно из за короткого замыкания сверху платы прилетает вниз к модему в основном и из за этого нет сети.
Ну тут всё просто. Снимаю все пострадавшие и подгнившие элементы и меняю их с донора на свежие:

Дальше в режиме диодной позвонки на тестере снова обнаруживаю короткое замыкание на уже заменённых конденсаторах.
УЪу сука.

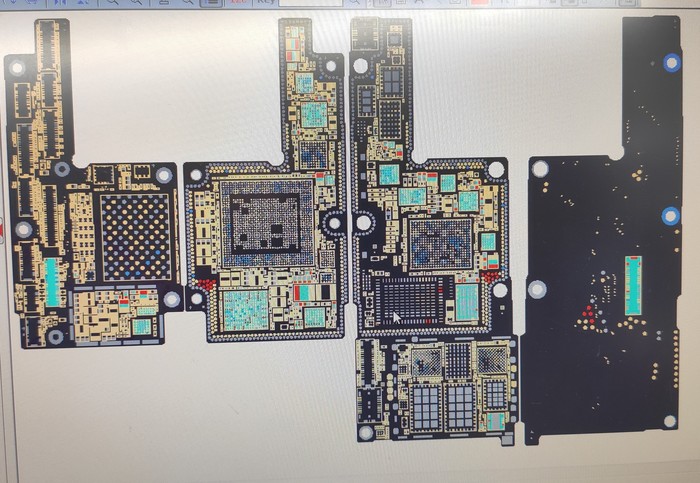

Зачитаю схему:

Всё, что выделенно синим цветом может быть неисправным. Это основная линия питания. Значит буду визуально осматривать каждый компонент и в случае подозрений менять его. Поехали.

Так, стоп. Вопрос: а вот этот коллаж из нескольких фото норм? Или сойдёт? Просто хочу по максимуму показывать промежуточный ремонт и думаю на мой взгляд некоторые моменты станут более понятны.
Отставить сопли Инстаграмма.
Вернусь к ремонту.
Водичка вещь коварная, проникает даже туда, куда казалось бы невозможно проникнуть, особенно это касается электроники.
По дальнейшему осмотру ничего критического не обнаружено. Значит время прожига))
Подключаю плату к блоку питания и выставляю 3 вольта. Потребление платы в этом режиме стало аж 3.5 Ампера, что очень критично для контроллера питания. Этот режим использую редко, когда нужно быстро найти виновника.
Держу плату в этом режиме не более 5 секунд и отключаю питание. Греется память телефона или обвязка рядом с ним. А единственная силовая неосмотренная зона как раз под защитным экраном рядом. Снимаю его:

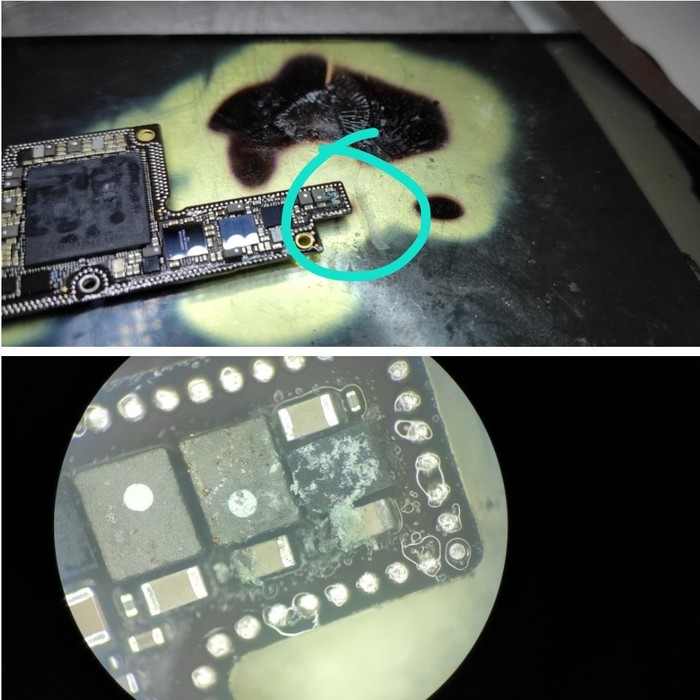

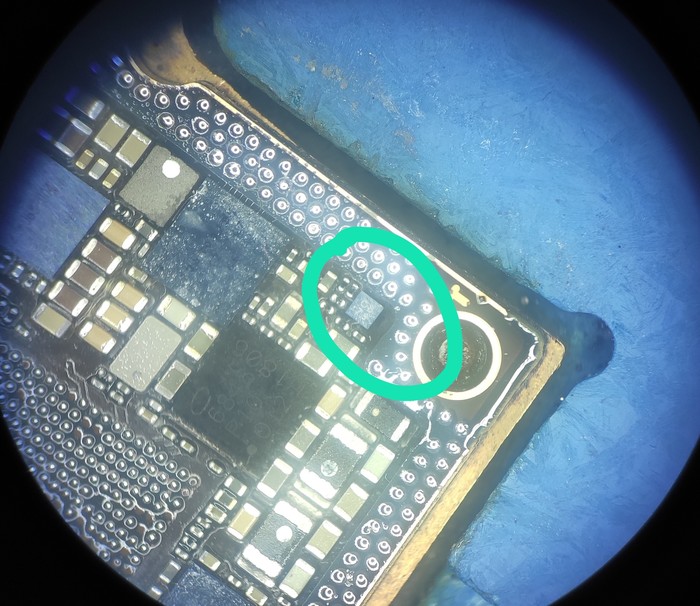

И тут бинго:

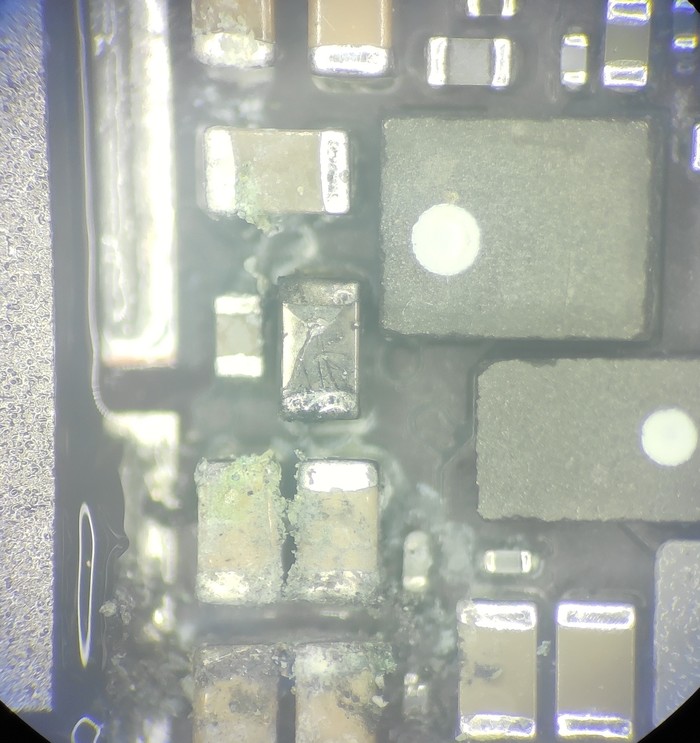

Пробитый конденсатор. Именно он и являлся всей причиной незапуска телефона. Ну штош родной, придётся тебя удалить. Менять я его не буду, ибо его дублируют ещё пачка конденсаторов по этой линии питания. Просто отломаю его с платы.
Короткое замыкание естественно пропало и время подключать снова блок питания для проверки на предмет утечки.
Подаю на плату 1 вольт - тишина.
Подаю электричества на все деньги, т.е 4 вольта - снова молчок. Вот и хорошо. В выключенном состоянии плата не расходует лишнего. Значит время собирать телефон и брать деньги за ремонт проверять телефон на включение.

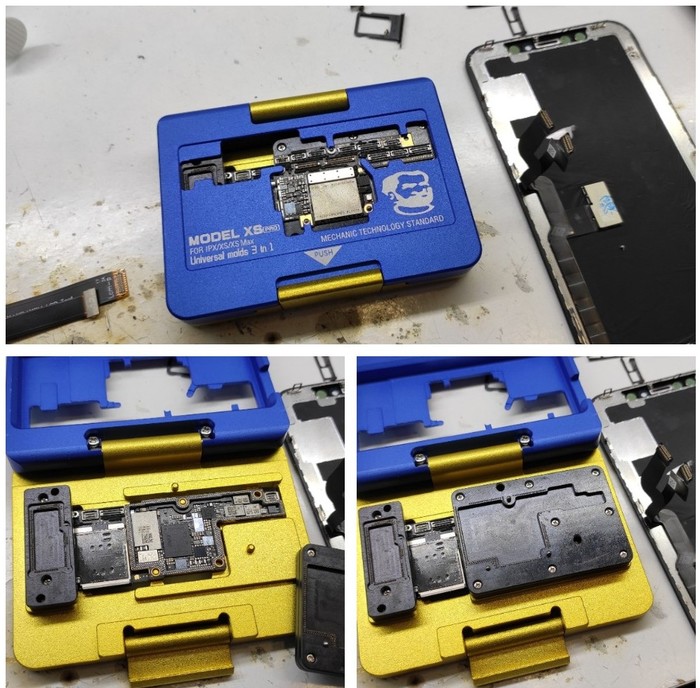

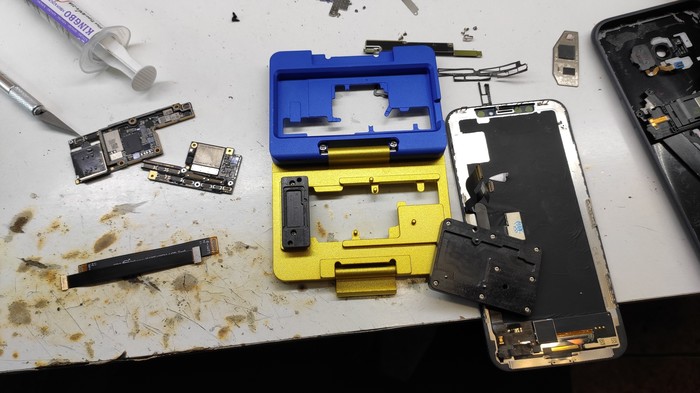

Для этого мне потребуется вот такой трафарет за 350 баксов и обвеска телефона:

Ну а дальше сборка платы в трафарет:

Устанавливаю низ платы в трафарет, потом сверху ставлю пластиковую рамку с контактами, а уже сверху кидаю верхнюю плату и закрываю всё это дело. Имитация собранной платы. Не нужно паять.
Собираю всю обвязку:

И подключаю к компьютеру.
Телефон повис в dfu режиме, т.е режим восстановления. Хорошо, прошиваю его без потери данных.
Всё прошло успешно, телефон включился. На этом этапе я начинаю проверять всю навеску и тут выясняется что не работает вибрация и нет сети.
То, что нет сети виновата сама конструкция трафарета. Она предусмотренна для американских плат, но не европейских. Если бы я знал, то не отдал бы двадцатку за эту кучку железа. Но с китайцем уже не поспоришь и приходится работать с тем, что есть (может как нибудь выберу время и сделаю разводку контактов для этого дела, ведь не зря в комплекте с трафаретом идут дополнительные иглы).
Итак дальше дело в порядке вещей.

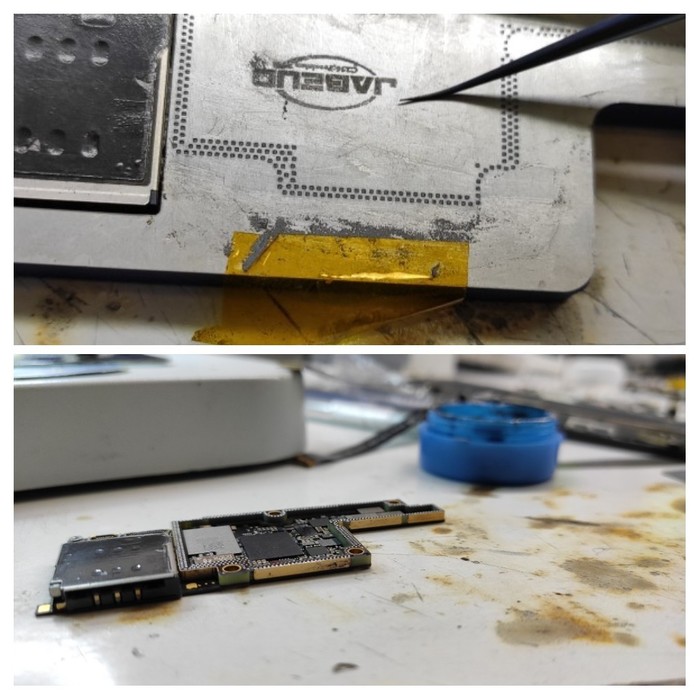

Снимаю заводской припой с межплатной рамки и через трафарет наношу свой китайский низкотемпературный (на такой температуре плавления можно жарить яичницу на тонкой сковородке))) Но это не сплав Розе!!! Свинец там тоже есть))) Для химиков SN42/BI58 (42 олово и 58 висмут).

Пахнет паяльная паста не очень если честно. Но за вредность мне платят, а вечером пивком молочком запью и с утра как телОк 🤣
Спаиваю себя пивом обе платы и собираю телефон.
И тут самое печальное и беспощадное...
Нет сети:

Этого я и боялся больше всего. Весь ремонт уже летит вникуда, ибо микросхема модема не меняется и если она умерла, то всё - телефон труп.
Но я всегда воюю до последнего и не собираюсь так просто отступать.
Так-так-так. Нужно подумать. Модем ведь не единственная микросхема, которая отвечает за сеть. В Айфоне участвуют не менее 4х чипов в формировании прошивки модема, а значит я где-то что-то не досмотрел.
Снимаю приёмник сим карты:

Да. Под ним ещё есть микросхемы)) самый важный и самый первый по значимости это приёмник 2g сигнала. На фото он в самом низу и немножко устал)))
Сгнившие конденсаторы и вероятнее всего сгнившие дорожки под чипом.

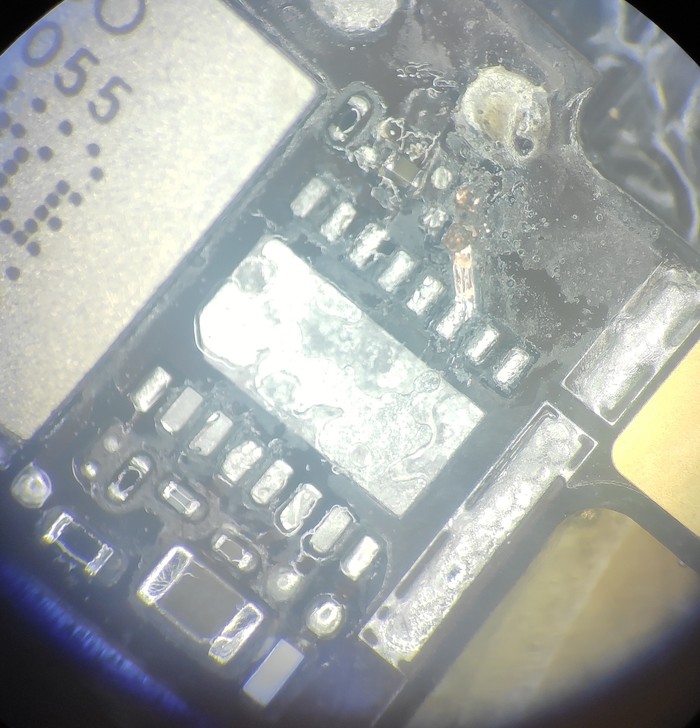

Снимаю всё это дело:

Ах ты ж пи....

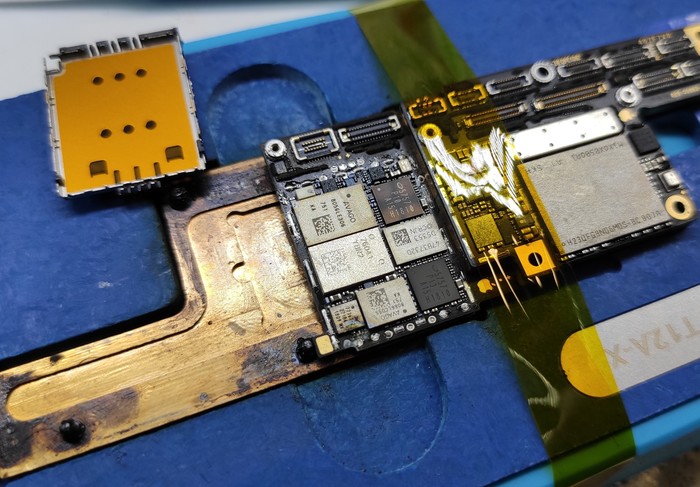

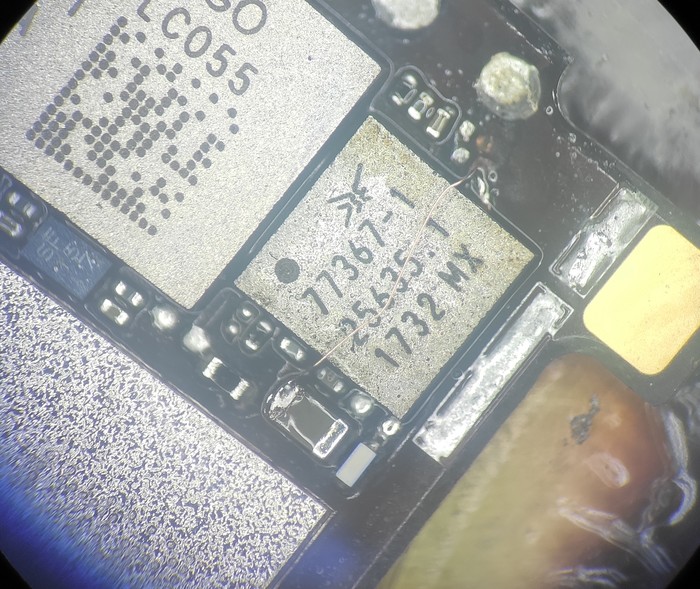

Тут всё просто. Сгнила дорожка силовой линии. Ну и плевать. Заменю микросхему и продублирую основную линию питания над микросхемой с помощью перемычки (толщина как человечий волос. С головы если что!!!):

Весь этот колхоз временный и служит для проверки. Потом сделаю как нужно. Ибо поджимает время.
На этом я заканчиваю ремонт и ухожу на отдых. Завтра у меня последний шанс на восстановление телефона, ибо человек улетает в этот день.
Поспал, отдохнул и снова за работу!
Сразу включаю и снова мимо... Нет сети.
Тут я отчаялся и сразу делаю реболл модема ( снятие и установка микросхемы обратно). Зачем? Телефон ударник и возможно после нагрева платы под ним образовались серые пятаки и пропал контакт. Случается это всегда, когда ремонтируешь телефоны, которые сильно падали. Как говорится делаешь одно - ломается другое. Сколько нюансов в ремонте - не счесть!

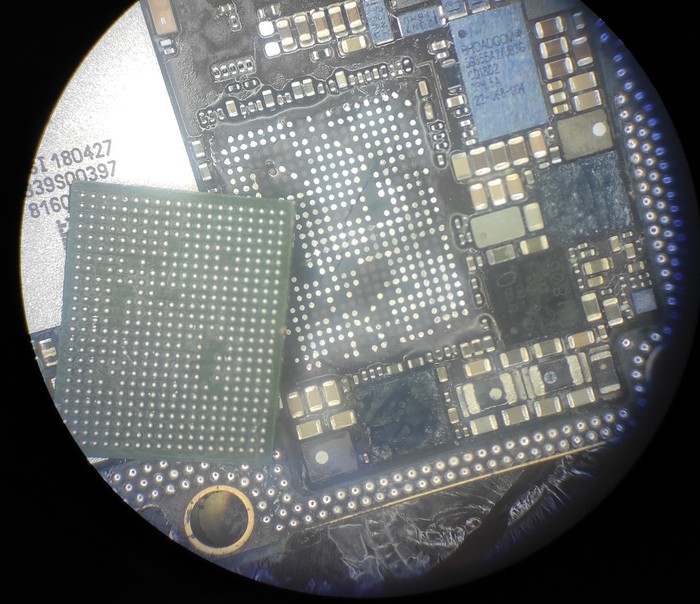

Собственно реболл модема под микроскопом:

Самое обидное в том, что и это не помогло.

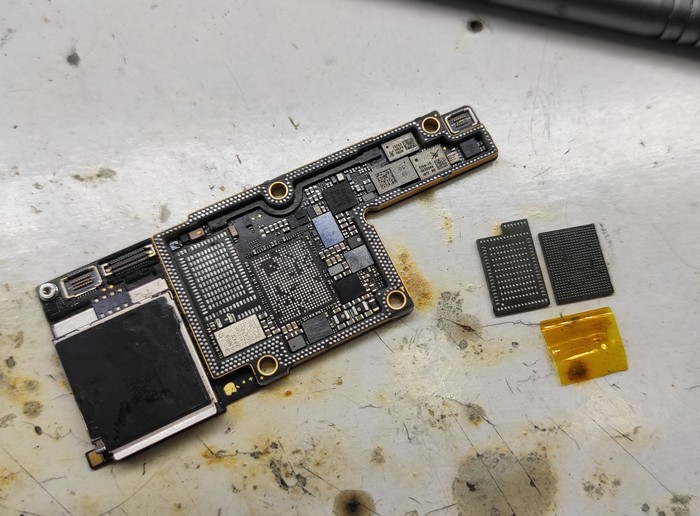

Остаётся один единственный вариант - пересадка всей нижней платы!
Низ беру от донорской платы и снимаю с текущей wifi, модем и eprom_k (она же память модема. В ней находится imei, но сменить его нельзя, так как imei по сути связан с серийником модема, бесконтактной оплатой(nfc) и процессором, который из всех серийных номеров, в том числе и wifi, Bluetooth и серийником телефона формируют udid - персональный хеш телефона. Если он не совпадает с тем, что на сервере у эпла, то телефон не пройдёт активацию и это будет просто кирпич, которым можно колоть орехи).
У меня тут до сих пор идут баталии с одним программистом, вот он яро утверждает, что может сделать подмену ключа шифрования процессора через джитаг, тем самым расшифровать данные без участия самого процессора. Ага... Сказки. Загрузчик процессора записан единоразовой записью. Часть его прочитать можно даже через usb с джейлбрейком, а вот изменить нельзя, но я ему пока что об этом не скажу. Дам надежды))
Вот собственно и eprom_k, та самая пиздючка микрушка, которая может похерить весь телефон за 60k:

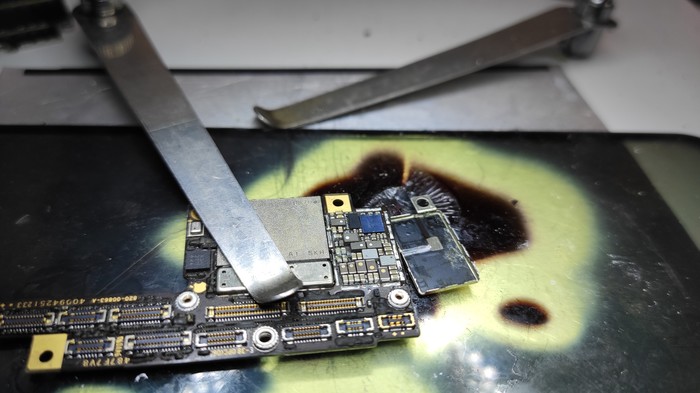

Подготавливаю плату к пересадке микросхем:

Готов.
Но! Даже после этого сети не появилось...
Созваниваюсь с человеком и говорю о последнем пути этого телефона - полной перепрошивке, при которой идёт обновление настроек всего оборудования телефона, в том числе и прошивается микросхема модема, но опять но!
Если хоть какая то микросхема даст сбой, то телефон повиснет на бесконечной активации с огромным синим треугольником и надписью: не удалось активировать этот iphone. В этом случае вся моя работа будет пылью в моих глазах, а в глазах клиента - очередной сервис, убивший телефон. Но я ничего с эти поделать не могу. Объясняю и получаю согласие на окончательное убийство телефона. Прошиваю...
Фанфары и ещё фанфары. Сеть появилась! Телефон выжил!
Начиная с 7 Айфона модемы имеют свой загрузчик. И если в момент прошивки произойдёт сбой, то прошивка модема может слететь и восстановить это можно будет никак. Внешне по питанию модем цел, но не работает. До сих пор семёрки приносят без сети, а сделать бывает не получается. Всё цело, всё есть, но не работает. Ну да ладно.
Осталось в этом телефоне вылечить вибратор.

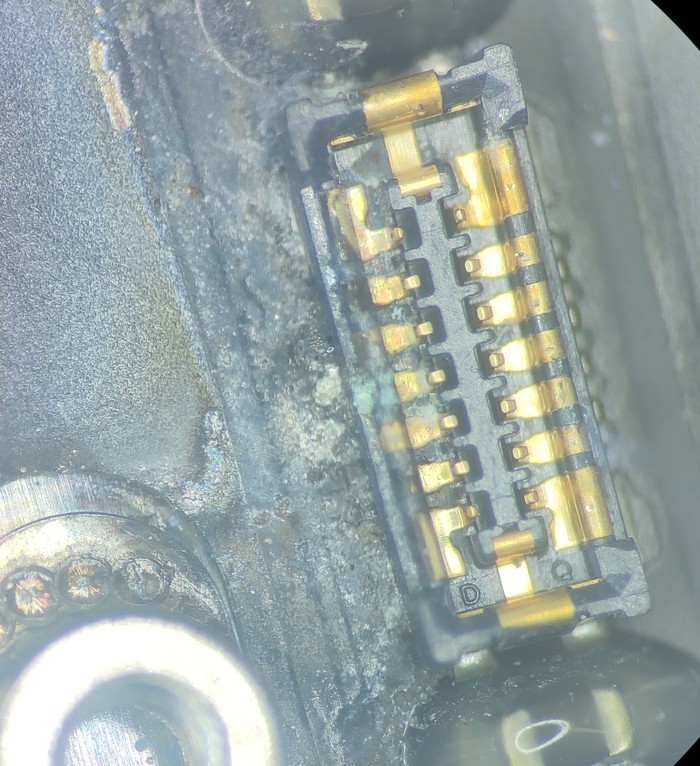

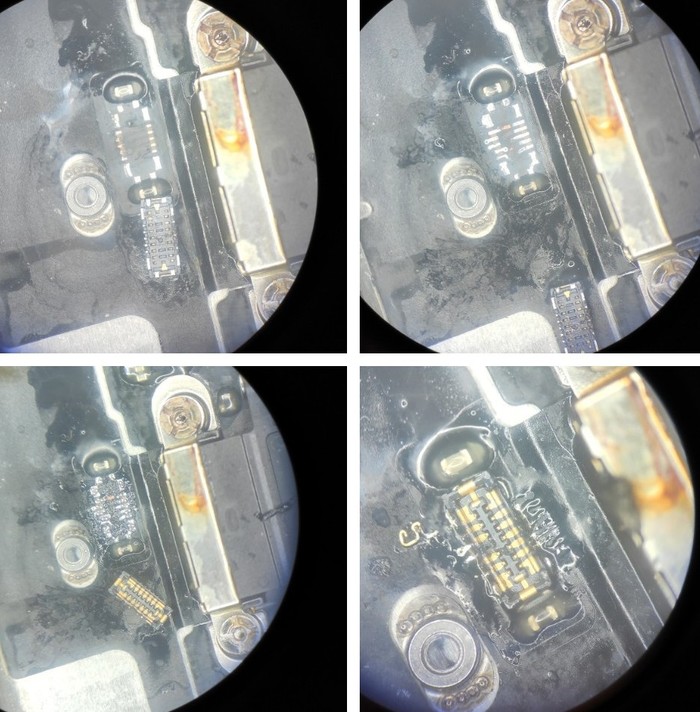

Взгляну-ка я на нижний шлейф:

Поближе:

Ну и восстанавливаю вместе с отгнившим контактом:

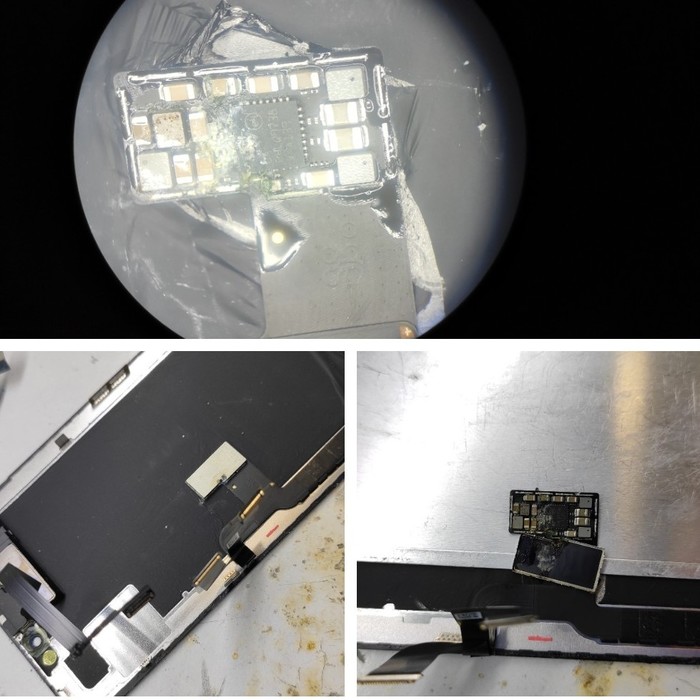

Ах да. Дисплей тоже пострадал:

Но делать я его не стал, ибо бессмысленно. Он разбит, да ещё и утоплен и возможно даже уже расслоился шлейф к самой матрице. Может быть я когда нибудь и попробую его сделать, но только не сегодня!

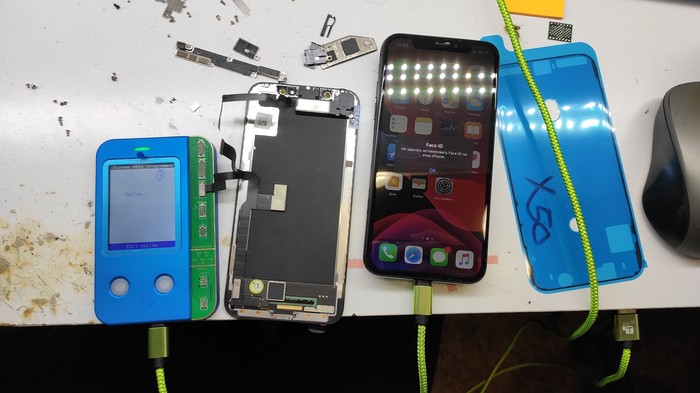

А сегодня я поставлю человеку оригинальный снятый дисплей с восстановлением функции true tone:

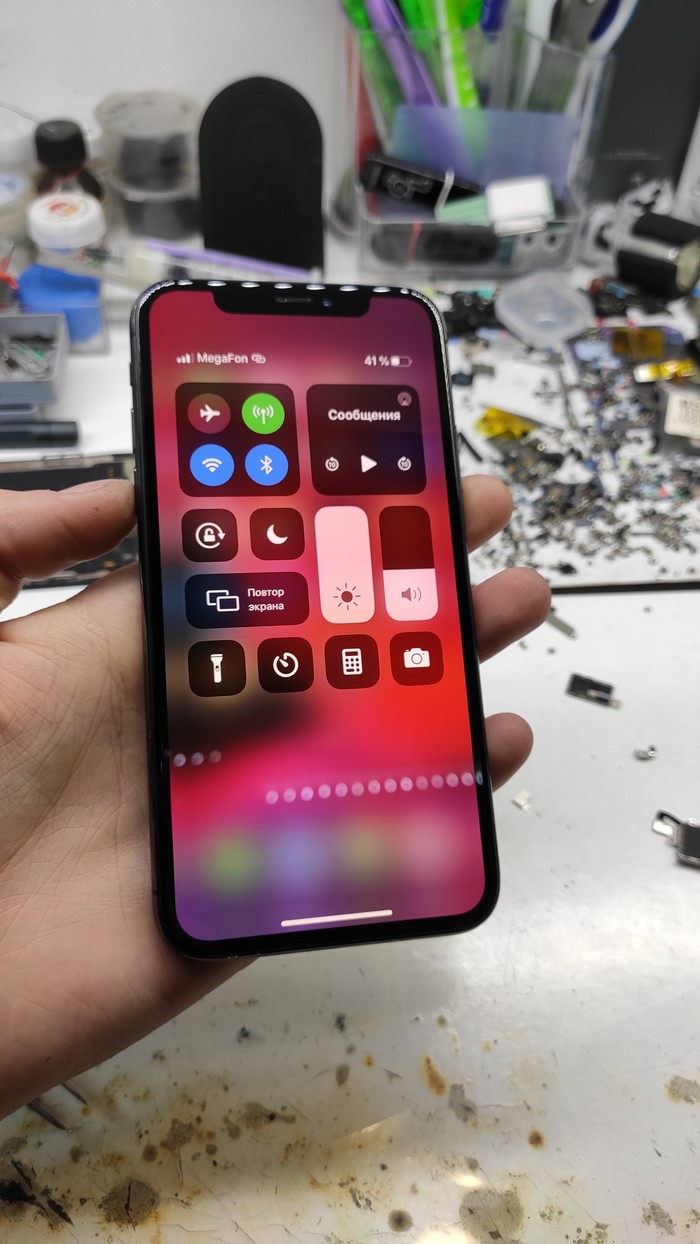

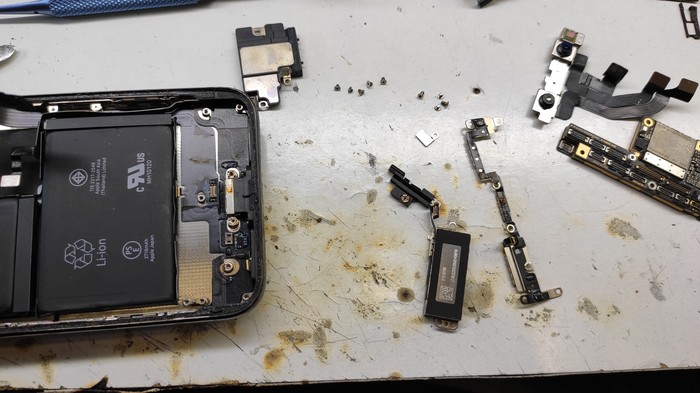

И с последующей скучной сборкой держу в руках полностью рабочий iphone X без каких либо изъянов:

Все функции работают, даже face id не пострадал.
Через двадцать минут человек забрал готовый телефон.
Затратил я на него времени чуть больше одного рабочего дня без параллельных ремонтов.
Всем удачи и...
Увидимся!

Видеокарта PowerColor RX570 попала в ремонт даже ни разу не включаясь. Заказчик купил видеокарту для апгрейда своего ПК, но не смог "подружить" её со своим старым монитором.

"Подружить" не смог по банальной причине. У монитора есть только вход VGA. Но у заказчика был как ему показалось "подходящий" переходник DVI-VGA от предыдущей GTX760.

На очевидные небольшие отличия DVI-D разъёма у новенькой карты и DVI-I переходника заказчик внимания не стал обращать. Приложил немного усилий.

Как итог, разъём карты аккуратно сломан. И он там единственный.

Не гарантия и нужно менять разъём.

Разъём успешно заменён в течение 10 минут. Срочность, танки ждут)
Хотя дружить карту с монитором всё равно придётся через конвертор и страдать от мыльной картинки. Либо менять монитор.
