Есть вопросы по поводу паяльной кислоты.

Преамбула

У нас живет кот. Кот стар и обладает тонкой душевной организацией, любит мстить и переодически ссыт на один плед. Кот любимый (не убить) плед тяжелый, (старая машинка не могла его стирать) в 2014 году купили зверя на 12 Кг загрузки Samsung WF-M124ZAU. Вот картинка из этих ваших интернетиков.

Все было просто замечательно, когда примерно с год назад машинка время от времени начала резко останавливаться во время стирки, дергать барабаном, пару раз дернет, и опять стирать. Какое-то время никаких ошибок система не показывала. Выглядит это так (Видео не мое но машинка один в один такая же и проблема такая же) https://www.youtube.com/watch?v=RTrDlmleHxY Отдельно видео не дает вставить

Кому это может быть полезно

Думаю тем, у кого вот такие машинки, поиск в гуглах, и разных в том числе зарубежных форумов привел к тому что похожая проблема есть у вот таких машинок:

WD806U2GAWQ/LP

WF1124ZAC/YLP

WF1602XQR/UA

WF1602XQR/YLP

WF1702XQR/UA

WF1802XEC/UA

WF1802XEY/YLP

WF602B0BCWQ/LP

WF602B0BCWQ/UA

WF702B2BBWQ/LP

WF80F5E2U2W/UA

WF80F5E2U2W/UA

WF-M124ZAU/YLP

WW10H9600EW/LP

WW12H8400EW/LP

Попытки решения

На машинке есть наклейка. 8-800-555-..-.. в общем цифры со звуком... Служба поддержки Самсунга подсказала не мешать машинке дергаться в конвульсиях пока на экране не засветится ошибка.

Потом передала информацию АФФтаризованному сервисному партнеру, и сказала ждать звонка. Гарантии разумется уже нет, но наклейка про 10 лет гарантии на мотор все-таки предлагала попробовать.

Пришел АФФторизованный ремонтник, с плоской, сука, отверткой и пакетиком из Магнита, уголком отвертки 5 мин пытался поддеть болт. В итоге попросил крестовую. открутил заднюю стенку машинки, посветил телефоном, покрутил барабан, и 20 минут мне объяснял что я попал на электронный блок, его ремонт невозможен, что новый 12-15 тыс, + доставка машинки до сервисного центра. Когда я отказал ему в это щедром предложении, мы сошлись на 300 руб за вызов, и профессиональную диагностику.

Анализ проблемы

Суть ошибки состоит в том что мозги не могут понять с какими оборотами крутится мотор, Гугл предлогал мне заменить датчик Хола, (на этом моторе нет такого датчика) менять ремень, менять щетки в инверторном ,блин, моторе, и вообще вызвать сервис 8-800... Черт побери, как же достали написанные CEOшниками статьи. Вы не представляете сколько говна я перебрал... Пока не наткнулся на видео на которое давал ссылку выше, после его  я приуныл, и морально уже был готов покупать новый блок, или скорее уже новую машинку, тысяча чертей, да я на секунду поверил в то, что тот сервисмен был профессионал.

Но на мое счастье на начал читать комментарии, в котором один человек написал, что дважды менял этот блок, и через месяц получал снова эту же ошибку. и этот же человек написал, что после 2 раза он плюнул разобрал этот блок, увидел дефект пайки силовой микросхемы, пропаял ее и все заработало.

В общем я решил действовать.

Ремонт

нам потребуется крестовая отвертка, самый дешевый паяльник (плавить пластик) и паяльник получше (пропаять контакты) паяльная кислота или флюс. К черту слова, в бой. Сзади машинки откручиваем 2 болта которые держат верхнюю крышку, сдвигаем ее назад и снимаем. Справа спереди машинки видим пластиковый белый блок с "мозгами". снимаем крышку, отсоеденяем разъемы и снимаем. Тут я не фотал, ибо не был уверен в успехе предприятия. Ниже фото уже с снятым блоком

Видим вот такую картину. Плата залита каким то прозрачным силиконом, вытащить ее невозможно, ну да и фиг с ней, мы что то придумаем.

видите здоровый черный ч... ой, радиатор, а слева от него разъем на 3 контакта, это как раз разъем мотора. Нам нужно пропаять соединение мотора и микрухи под этим радиатором. Переворачиваем, берем паяльник и плавим... можно выплавить меньше, но я не знал что я ищу, только описание.

даже я своим кривым глазом увидел то что элемент не очень хорошо пропаян, фото не передает всей той "красоты". Силиконовая изоляция отлично режется канцелярским ножом и отдирается, отрезал ее в месте пайки, и пропаял

Видите как блестит.... От, то-то же. Да, знаю культура пайки у меня так себе. Что бы снова гидроизолировать плату, вырезанный участок залил Цапон лаком ( 35 руб в любом радиомагазине) пластик назад возвращать не стал.

Собрал все взад, подключил, и что самое удивительное - заработало.

Надеюсь мой опыт будет кому-то полезен, и поможет сэкономить. Тем более что список моделей с таким дефектом не мал. Всем спасибо, буду рад ответить на вопросы. Баянометр ругался на крайнюю картинку.

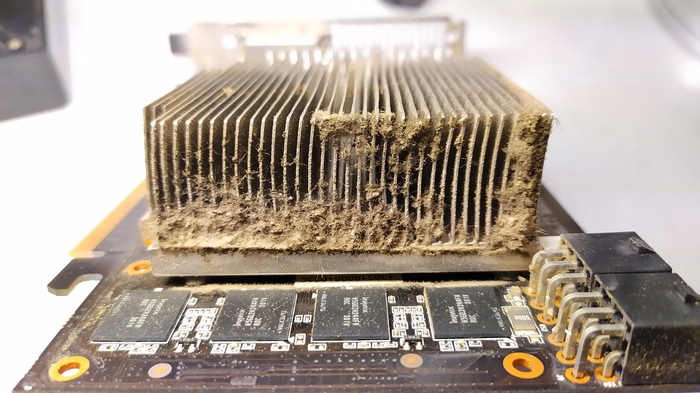

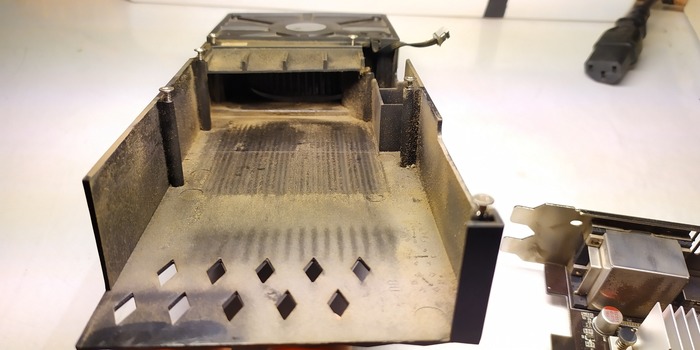

Самостоятельная чистка ПК...

---------
Telegram Fenrirkas
Instagram @Fenrirkas
E-mail fenrirkas@gmail.com

Екатеринбург

Мне очень часто задают один и тот же вопрос: "ПК не включается, что может быть?" Про то что может быть ниже.

И так, ПК не включается. (Хотя, на самом деле он включается, куллеры крутятся, светодиоды светятся. Но на экране ничего не показывает - значит не включается. Но это мелочи).

Так что же может быть?

Для начала нужно узнать на какой платформе собран ПК. В данном случае материнская плата Gigabyte GA-X58A-UD3R на 1366 сокете, 8Гб памяти и GTX 1050Ti.

Далее нужно посмотреть пост-коды. В данном случае они есть - это уже хорошо. Но останавливаются на разных значениях. Чаще всего С1 и В7. Что может быть: может быть неисправна оперативная память или её слоты, могут быть повреждены ножки сокета, могут быть повреждены дорожки на плате в районе креплений системы охлаждения, может быть проблема с прошивкой Bios - это самые распространённые неисправности с такими симптомами. (Видеокарта не при чем)

Сокет полностью исправен, память и процессор подкидывались заведомо рабочие, слоты памяти проверены DDR3 тестером, механических повреждений на плате нет, Bios прошит. И ничего не поменялось.

Дальше нужно полагаться только на свой опыт и исходя из него я предположил что неисправен северный мост. Для проверки своего предположения я его слегка погрел - и пару раз получил нормальный старт пока мост был тёплым. Чудеса, как же так, ведь микросхемы intel не ведутся на прогрев! Бывает что ведутся и работают пока горячие. Но это довольно редкий и индивидуальный случай.

Так вот поиск ответа на вопрос: "ПК не включается, что может быть?" занял у меня в данном случае примерно пол часа.

И так, северный мост нужно менять. Это SLGMX, Intel AC82X58. Купить такой в магазине сегодня практически нереально. Можно заказать на Aliexpress и ждать его пару месяцев. А можно поискать донора.

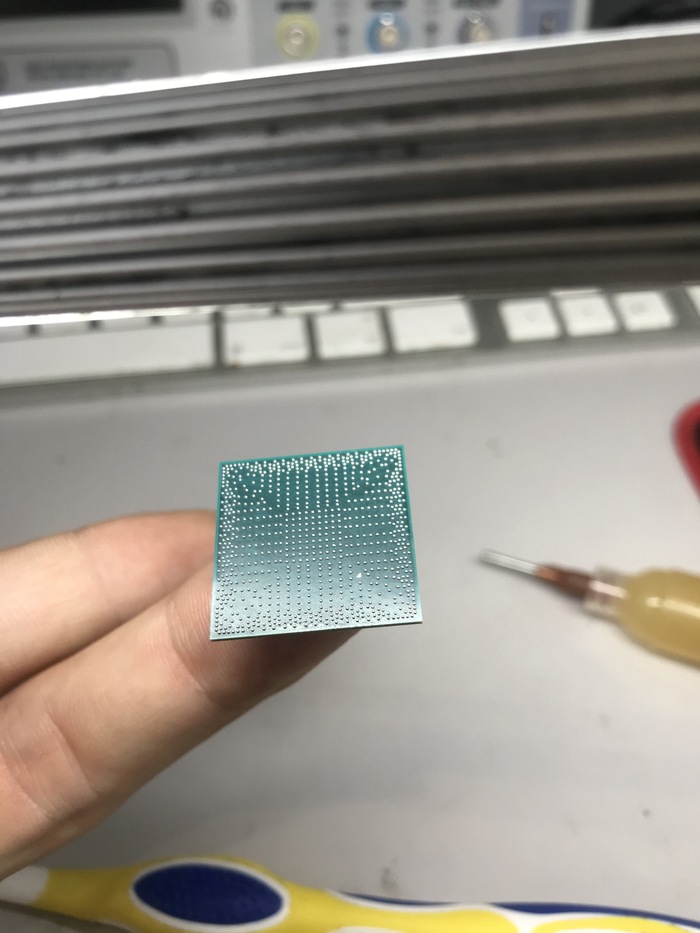

У меня была в наличии залитая полусгнившая плата-донор с аналогичным мостом SLGBT. Снимаю с неё мост и реболлю:

Теперь снимаю неисправный мост с ремонтируемой платы

Чищу посадочное место от остатков шаров

И запаиваю отреболленый мост с донора

Первый запуск. Пост-коды есть и картинка тоже

ПК собран. Теперь проблем со стартом нет.

Понять без проведения диагностики почему "ПК не включался" невозможно. Невозможно определить поломку по фото, по описанию проблемы, или по модели устройства. Одно и то же внешнее проявление неисправности может быть вызвано десятком совершенно РАЗНЫХ причин, которые нужно исключить поочерёдно в ходе диагностики.

Я во ВКонтакте.

Приветствую Дамы и Господа) С момента последнего поста был сильно занят, так что долго не доходили руки до очередного "творчества".
И сегодня хочу вам рассказать про аппарат, который изводил меня на протяжении достаточно долгого времени.
И так погнали.

Вот он наш  черный молодец!) Ах да, я решил теперь в интересных и новых аппаратах, в конце поста скидывать замеры сопротивлений уже рабочего аппарата, что бы можно было ориентироваться на них при ремонте похожих ноутов, надеюсь кому то это поможет)
Со слов клиента вот что с ним произошло (я просто скопирую его сообщение)

Разлил энергетик на ноут, на клавиатуру. Померло всего 7 кнопок, но важных. Да и как-то неинтересно с полусломанной клавой жить. Заказали с китая под мою модель клаву. Долго помучались, но поставили её. Красиво, работала, но, когда собирал ноут, как-то саморезом для крепления жёсткого диска пробил шлейф клавиатуры. Ноут не запустился. Начал разбирать. Долго копался, а потом нашёл дырку в шлейфе клавиатуры. Показал отцу (он инженер-электрик), он сказал, что это и есть причина гибели ноута. Сдали его в местный сервис (который нам уже давно всякое разное чинил, и довольно успешно, кстати).
У них ноут промучился 2 с лишним месяца! Сначала цепи питания востановили, потом видеочип заказали и установили, потом другой видеочип (из их отчёта). Он всё равно полноценно не заработал. Сказали, что ноут новый и не знают, что с ним делать. Лечили почти наугад, мол. Вернули, денег не взяли, всё откатили до состояния доремонтного. Привезли ноут в Москву. Долго искали адекватный сервисный центр. Не нашли. Отправили в точно легальный (хотя бы не кидалово) СЦ "***********". Там на диагностике сказали, что помер процессор и северный мост (по вине прошлого ремонтника). Запросили за ремонт 30К. Мы отказались сразу.

И так, не будем разглагольствовать долго, и приступим к замерам)

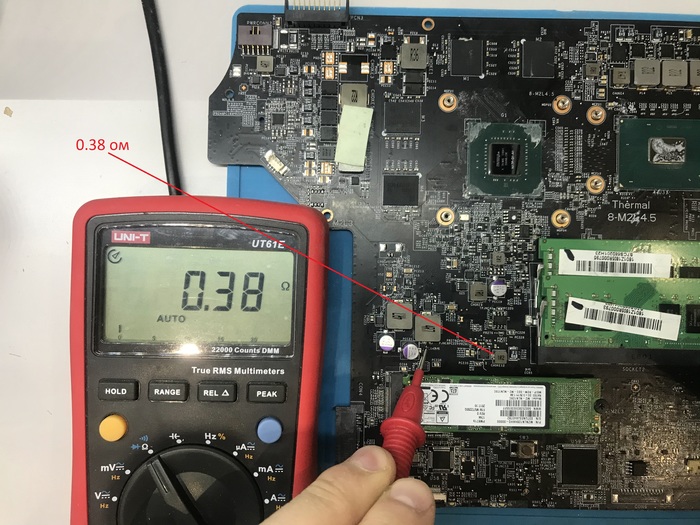

Сразу замечаем, что на дросселях дежурки, а именно 3 вольтовой линии у нас кз.

В принципе самый простой способ это поднять дроссель и подать 3 вольта с лбп и нащупать (тепловизор пока не приобрел) греющуюся деталь, но тут оказалось все несколько проще на фазе питания хаба тоже кз.

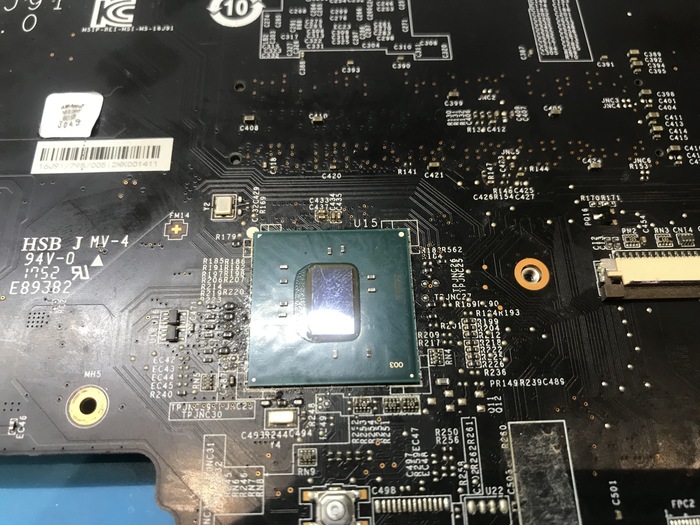

Для тех кто не в курсе я поясню, это хаб HM175 (SR30W) собственно он у нас и в кз, вокруг него видны следы флюса, так вот, как потом оказалось хаб стоит на бессвинцовых шарах, а это значит что его или меняли не реболив (в чем я сильно сомневаюсь) либо е*аные прогревасты все еще никак не вымрут на этой планете! Ну серьезно, смысл греть деталь которая не ведется на прогрев? ни один интеловский хаб не ведется на прогрев начиная с 55 хаба....

Значит приговариваем хаб к замене.

Идем дальше.

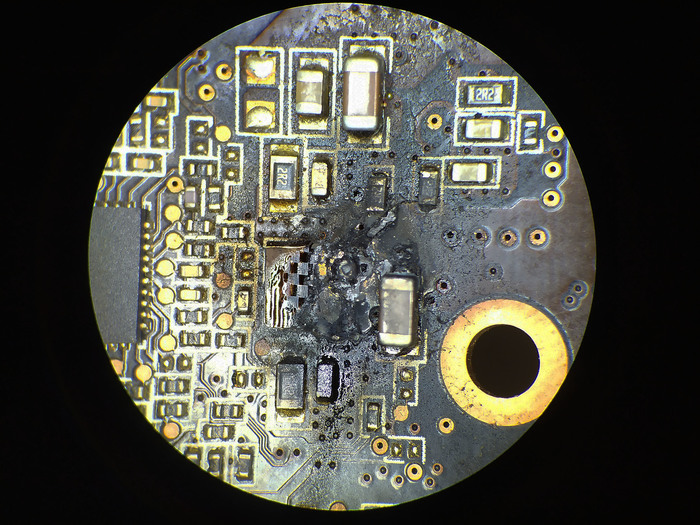

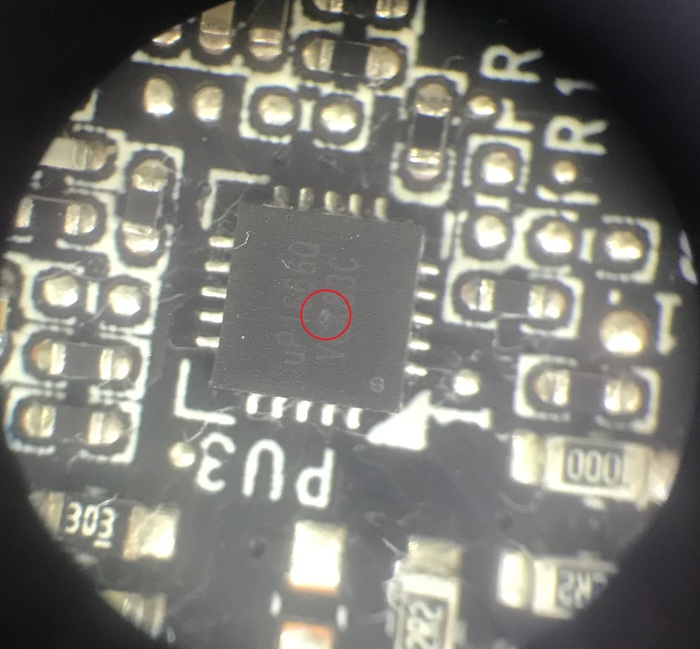

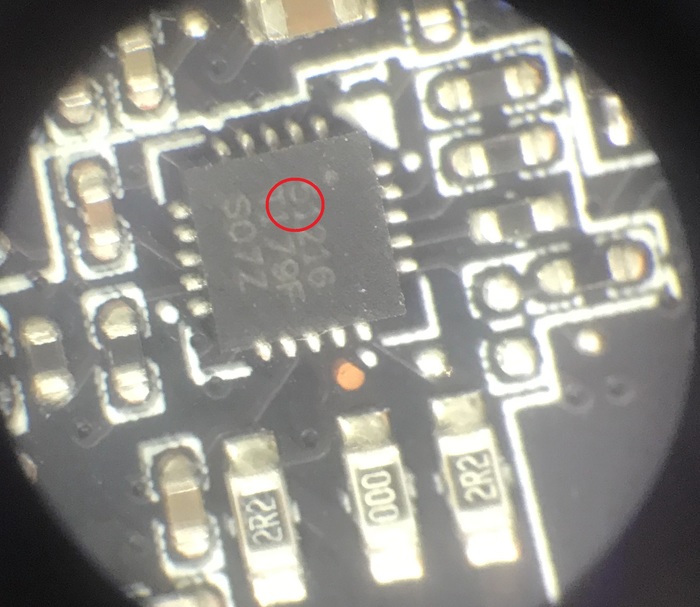

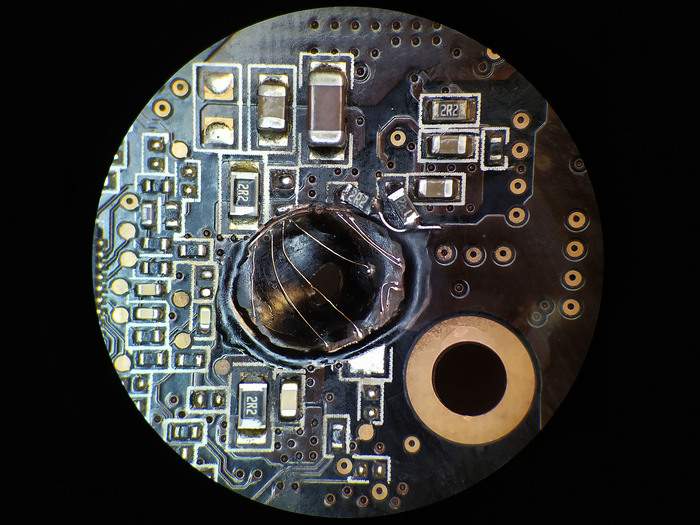

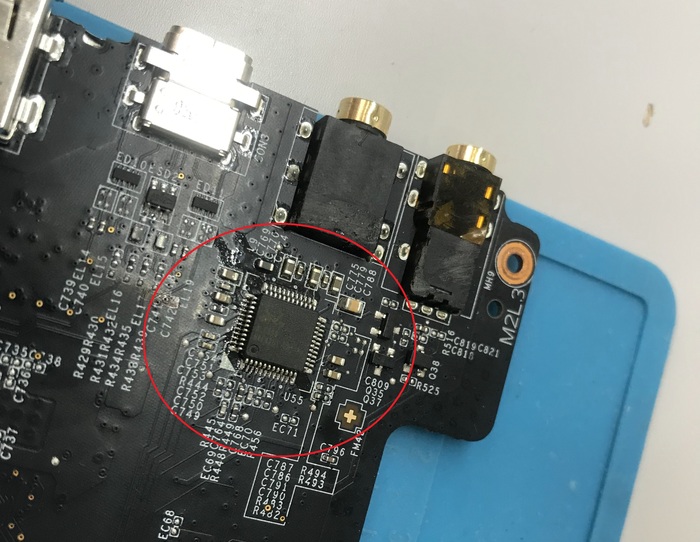

Я объясню что происходит) Это фото деталей которые так же вышли из строя,в них дыры, как в сыре!)

Как это диагностировалось? все очень просто, самое основное это детальный осмотр всей платы, желательно под микроскопом, собственно все микрухи с дырками я нашел именно так, потом снимаем наш ужареный хаб и смотрим что у нас на дросселях дежурки, оказывается что кз как бы не совсем ушло, сопротивление на 3 вольтовой стало 30 ом, что как бы наталкивает на мысли, подаем туда 1 вольт и определяем, что у нас греется звуковой кодек (он к слову тоже паялся) и сетевуха, скидываем их и наблюдаем нормальное сопротивление, ничего не греется все норм, далее реболим и подкидываем новый хаб.

После установки хаба, проверяем все ли нормально у нас с сопротивлениями, перепрошиваем биос, т.к его разумеется уже шили в прошлых сервисах и пробуем стартануть.

Но хрен там плавал что бы все вот так было просто)

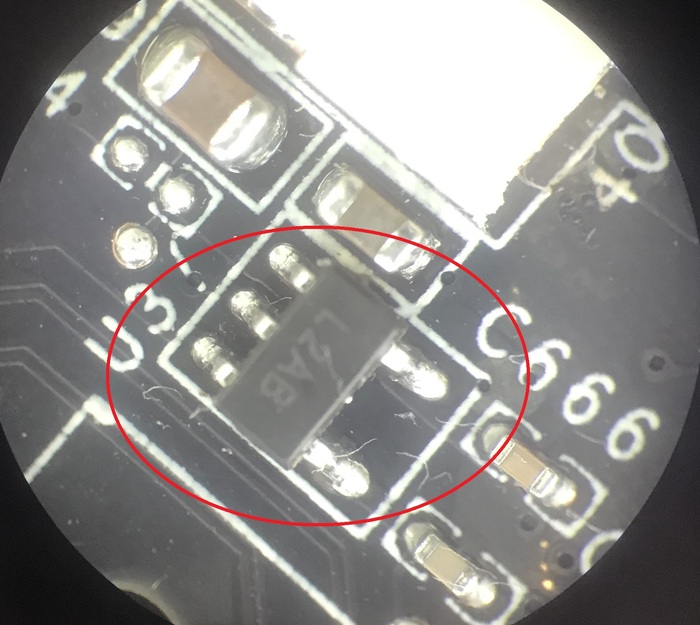

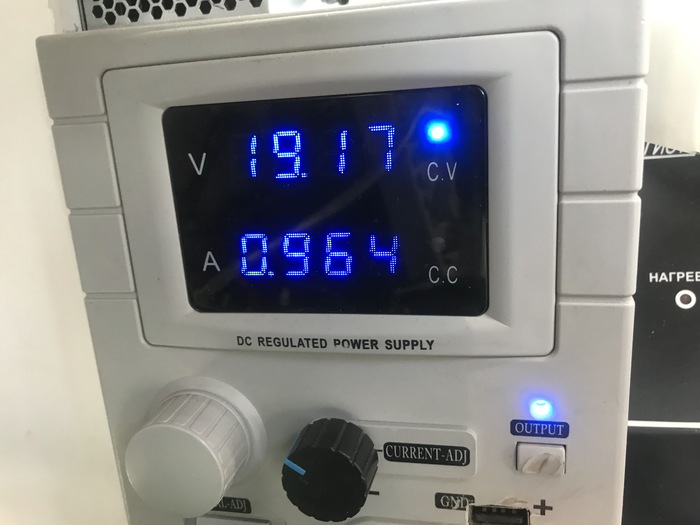

Потребление 0.964 А и нет изо, осматриваем и находим виновника.

Меняем и пробуем снова. Ахалай махалай заработай давай!

После 3 перезапусков ноутбук стартанул и даже вошел в систему! но дальше всплыли следующие дефекты...

А де видюха!!!!!!!!! де наша 1050ти !!! на чем в танки катать!!!!

Проводим замеры и убеждаемся, что на нашу шимку up9509p которая отвечает за питание видеочипа, не приходит енейбл.

И тут я конечно неплохо так косякнул,  начал искать откуда ж должен этот энейбл приходить...

Так как ни схем ни boardview на эту плату разумеется нет, то приходится прозванивать и отрисовывать схему, хотя по факту я пошел совершенно не в ту сторону, за неимением под рукой такой микрухи, я понадеялся что дело не в ней (и потратил достаточно много времени), но по факту оказалось что именно она была мертва, т.к енейбл кратковременно проскакивал вначале, но как потом выяснилось на 21 ноге было 100 ом, после замены шимки все встало в норму, но пришлось искать донора, такие шимки ставились на стационарные 1050ti и она была найдена. (можно конечно было заказать и с али, но хотелось побыстрее).

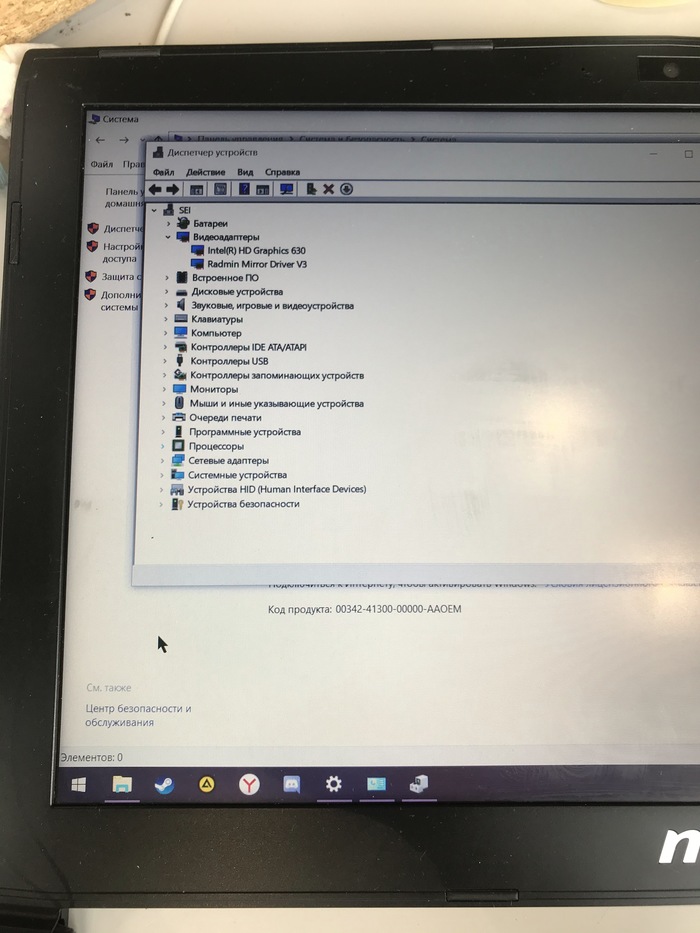

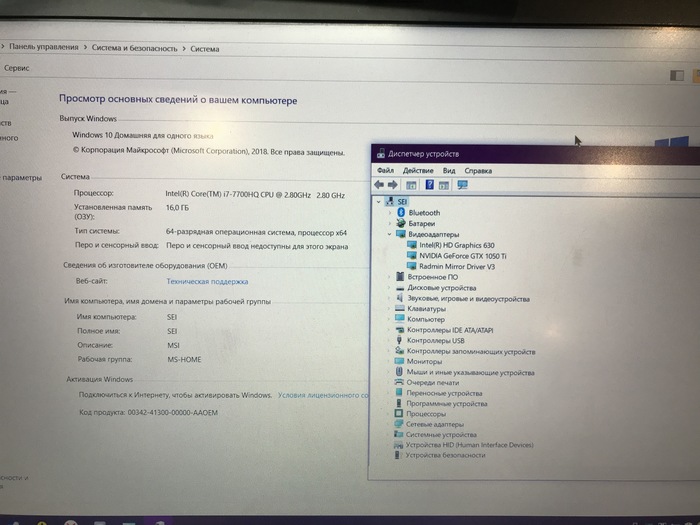

После замены запускаем нашего монстра еще разок и смотрим что у нас в диспечере устройств.

ДОРОГАЯ НАКРЫВАЙ НА СТОЛ СЕРЕБРО!)

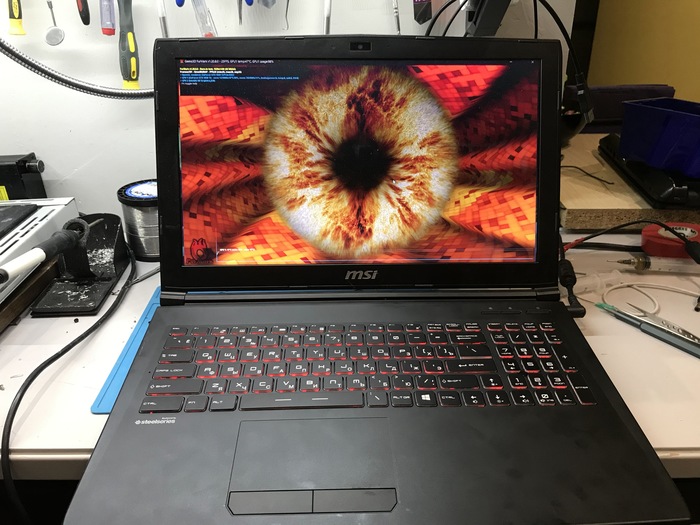

Наконец то этот замученный жизнью аппарат расправил свои пламенные крылья!) Дальше будем его тестировать, кстати в конце обнаружилось что еще и модуль wifi улетел в дальние дали, пришлось и его менять.

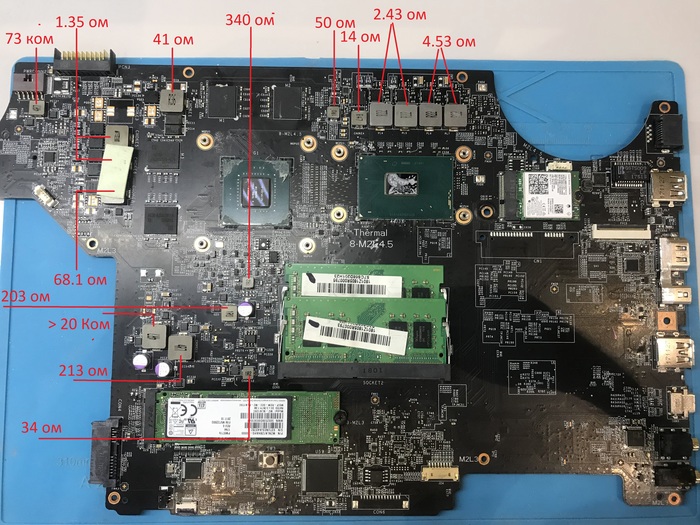

Собственно вот как и обещал замеры на рабочей матери.

Хочется отметить что как видно из фото, видеочип тут никто не менял, он заботливо окружен родным компаундом, в другом сц приговорили процессор, но вопрос как? если как минимум, с самого начала, по сопротивлениям на нем все ок? да, у меня к сожалению были случаи когда процессоры 6-7-8 поколений были вроде бы живые по сопротивлениям, но при этом дохлые по факту, но делать подобные заявление когда почти вся плата находится в кз, нуу не знаю....

по итогу не сказать что ремонт выдался очень сложным, но ввиду периодических затупов с моей стороны и нехватки некоторых запчастей он растянулся почти на 1.5 недели.

Спасибо за внимание!)

Мои контакты:

https://vk.com/viknote

Видеокарта Gigabyte GTX 1080 после нескольких СЦ. Везде признана неремонтопригодной - "мёртв видеочип, ремонт нерентабелен".

Очень повезло что никто ничего не делал и не паял.

Потребление от лабораторного блока питания почти нулевое. Основных напряжений нет.

В итоге банальная типовуха. Неисправен шим питания видеопамяти.

Ремонт занял максимум 10 минут. По меньшей мере четырём сервисам владелец заплатил за "диагностику"...

Ноутбук DNS A35FE. Пришел разобранным после другого сервиса с диагнозом: "не включается. Прозвонили южный мост, напряжения доходят и где-то пропадают. Южный мост греется, а потом перестаёт".

После разборки аппарата в глаза сразу бросился вот такой сюрприз:

А вот и самое страшное - изувеченный шлейф матрицы, который явно пытались "отремонтировать".

И так, заниженное сопротивление по линии дежурного питания 3,3В. Хаб BD82HM76 (который специалисты как обычно обозвали южным мостом) пробит, шим дежурок так же неисправен.

После замены хаба, шим дежурных напряжений и шлейфа матрицы аппарат ожил. Но выдавал на дисплей белое изображение с подсветкой.

Выяснилось, что неисправна так же и матрица. Чтобы избежать замены матрицы на новую, была заменена сгоревшая микросхема дисплейного контроллера TCON на плате управления.

Матрица восстановлена, изображение есть.

Итого 3 микросхемы + шлейф матрицы:

Очевидно шлейф матрицы стал виновником большого ремонта. Владелец рассказал, что сначала иногда пропадало изображение и он понёс ноутбук в "сервис". Там сделали диагностику и сказали что нужно менять материнскую плату, потому что южный мост сгорел. Но все напряжения доходят.

Попытаюсь восстановить последовательность этой "диагностики". Специалисты сразу поняли что проблема в шлейфе, но вместо того чтобы поменять его на новый, попытались отремонтировать. И тут возможно два варианта: либо что-то не туда скрутили-припаяли, либо что более вероятно, вставляли шлейф с подключенным питанием или акб.

Что случилось с разъёмом питания мне неизвестно. Был прижат куском консервной банки и прикручен саморезами к корпусу.

Аппарат восстановлен и тестируется.
