Гнутый Ыфон. Пост на тему поста...
на фоне поста: Нужна помощь!
Вспоминаю случай, когда я командовал СЦ и собственник принес гнутый ыфон своей жены.
Мастер по телефонам издал такую фразу:
-Поздравляю вас! У вашей жены до сих пор упругая жопа!
на фоне поста: Нужна помощь!
Вспоминаю случай, когда я командовал СЦ и собственник принес гнутый ыфон своей жены.
Мастер по телефонам издал такую фразу:
-Поздравляю вас! У вашей жены до сих пор упругая жопа!
Дали мне седьмой айфон с разбитым экраном починить. Под рукой был белый экран. Почему бы и нет, подумал я? Ведь я уже скрещивал белый айфон с чёрным экраном совершенно случайно, когда подумал, а почему бы не переделать белый в чёрный, будет классно, и получилось ... ну так себе, честно говоря. Т.к. я совсем забыл про кнопку эту дурацкую :)
Вот так (это шестёрка, правда):
Так что взялся за замену с надеждой, что получится так же, но на самом деле получилось классно, как по мне :)
Так что, хозяйке на заметку! Всем горячего паяльника и лёгкой руки!
На мой пост обратился подписчик с похожей ситуацией. Постирал смарт-ключ, после чего тот стал нестабильно работать. Отнёс в сервис - совсем перестал подавать признаки жизни.
До попытки ремонта ключ работал кое-как через раз, а теперь не работает совсем "даже лампочка не мигает".

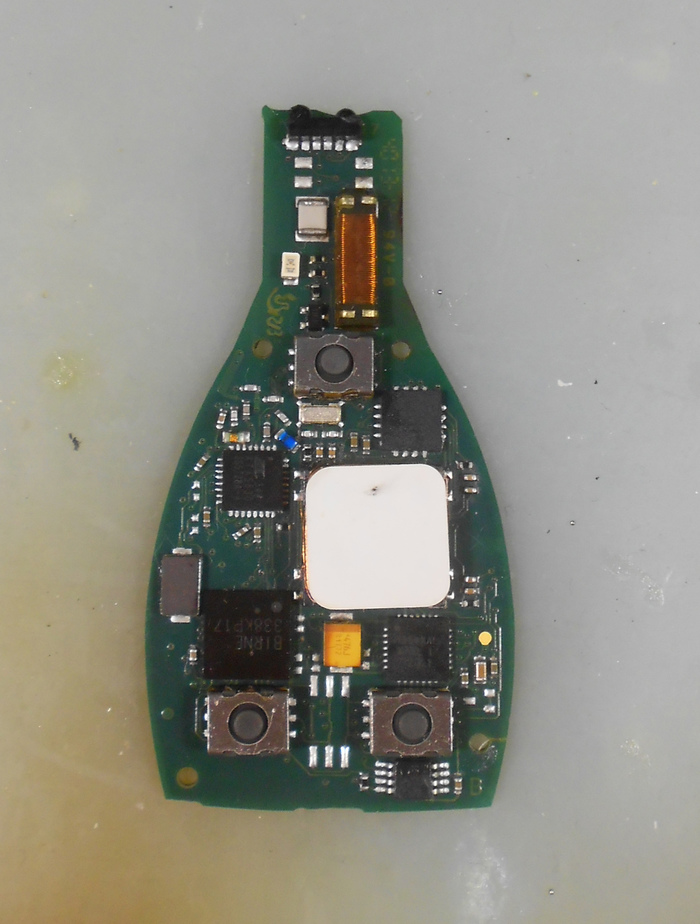

Ко мне попала только плата ключа.
Микросхема со следами пайки. На фото сложно показать, но было видно что она недопаяна и стоит криво.
Снимаю микросхему. Пятаки на плате повреждены, но ничего серьёзного.

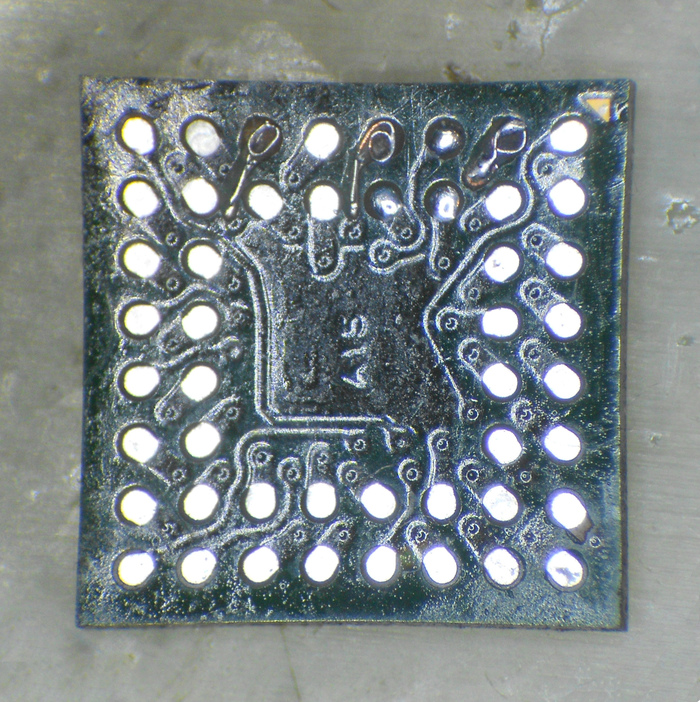

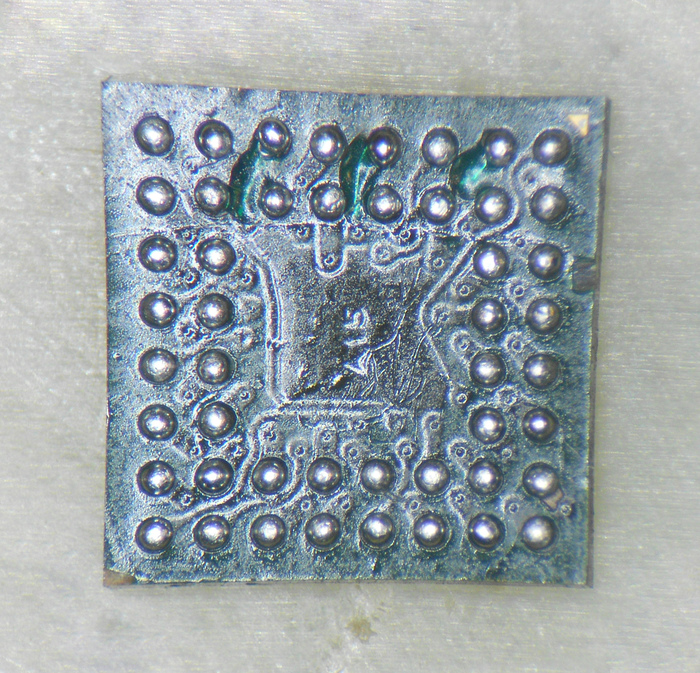

А вот самой микросхеме досталось гораздо больше
Три пятака полностью оторваны и несколько сбоку сильно окислены. Видимо в таком виде её пытались припаять.

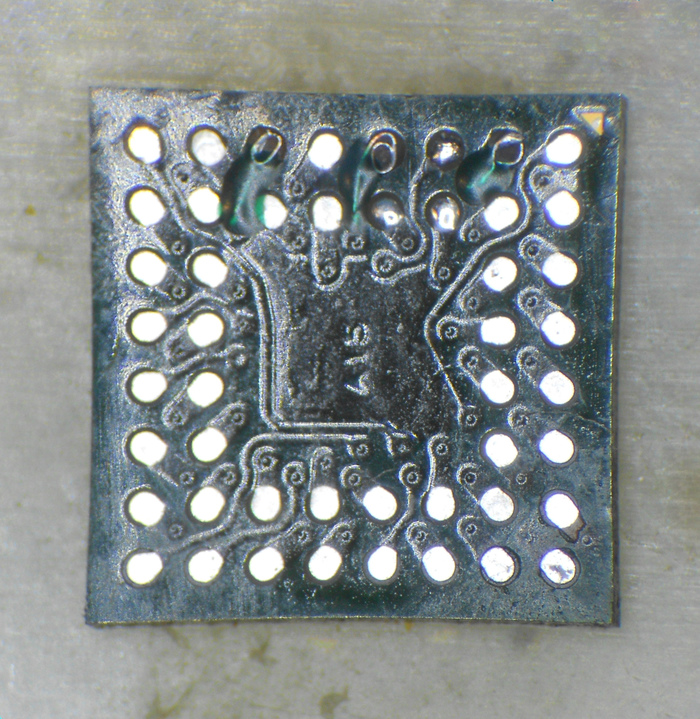

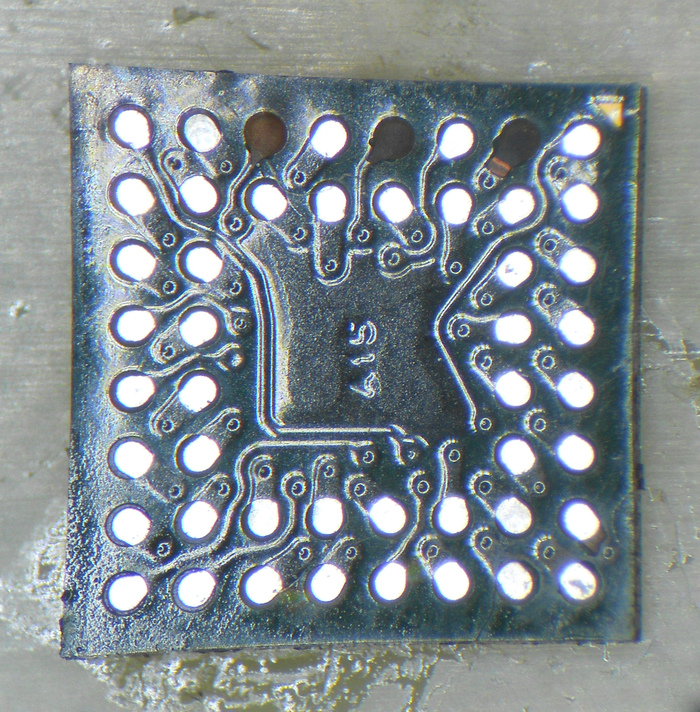

Восстанавливаю оторванные пятаки
Залуживаю и реболлю микросхему вручную
Теперь можно ставить её обратно и мыть плату от следов предыдущего ремонта.
По наличию индикации при нажатии кнопок, можно сказать что брелок заработал.
Жду от заказчика обратную связь.

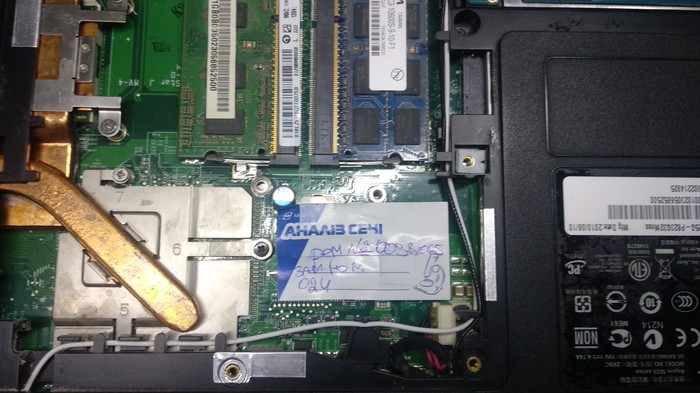

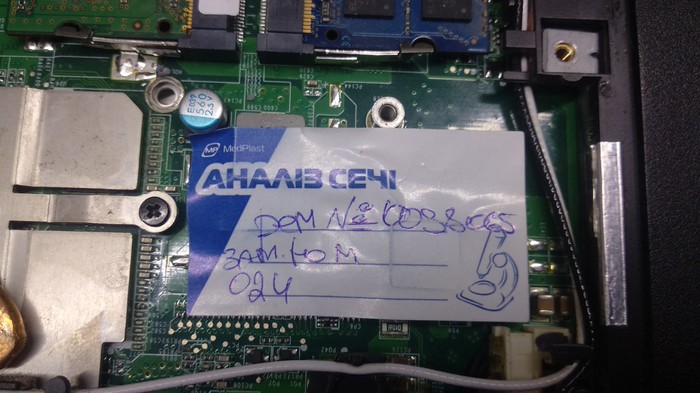

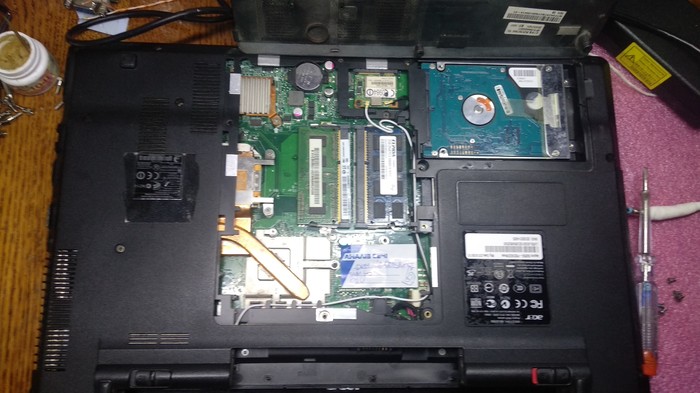

Принесли в ремонт ноутбук. До меня он уже был в ремонте. Начал разбирать и наткнулся на наклейку от бывших ремонтников. Наклейка реально порадовала

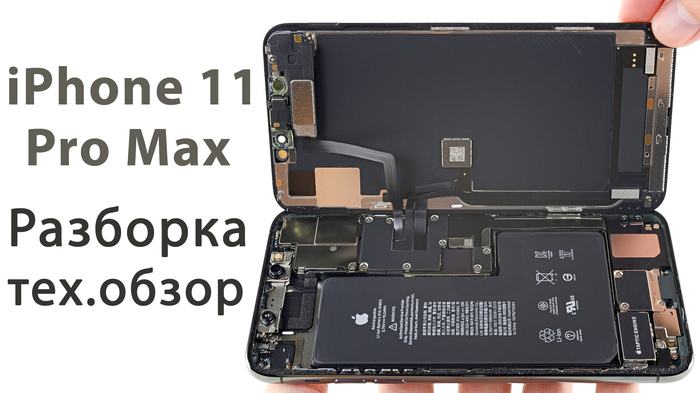

Приветствую вас! Вот уже прошла неделя как iPhone 11 Pro Max поступил в продажу и команда iFixit успели разобрать и показать, что внутри новых смартфонов от Apple.

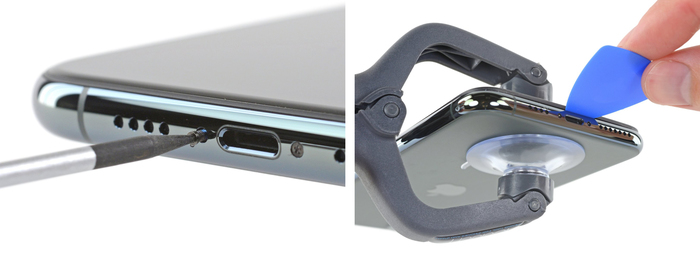

Новый телефон все также, привычным способом, разбирается как и предыдущие модели с помощью, к примеру, присоски и пластикового медиатора.
К слову для полной разборки iPhone 11 Pro Max понадобятся четыре отвертки Pentalobe, Phillips, Tri-Wing и Standoff.
Производители смартфонов все больше внимания уделяют программному обеспечению для улучшения качества фотографий, поэтому неудивительно, что в этом году Apple так усердно работала над новым модулем камер.

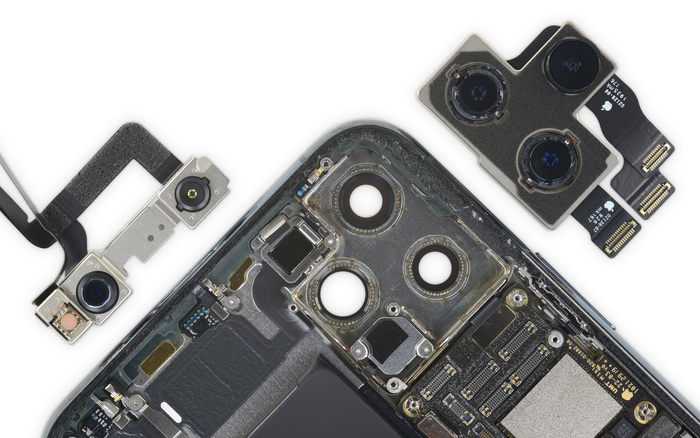

Модуль камеры содержит в себе сверхширокоугольный объектив, широкоугольные и телеобъективы также получает улучшенный диапазон ISO и выдержку. Даже фронтальная камера которая входит в модуль FaceID получает небольшое увеличение разрешения.
Тема с камерами очень обширная, поэтому будет создан отдельный пост с обзором камер в iPhone 11.
Переходим к материнской плате iPhone 11 Pro Max

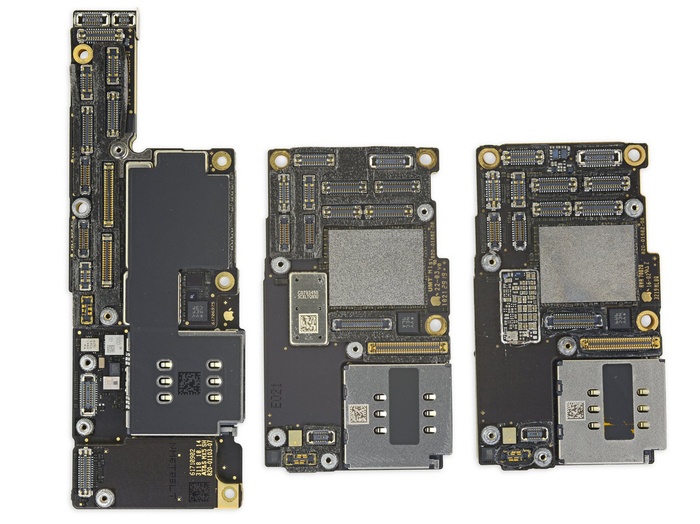

Не смотря на более мощный процессор в iPhone 11 Pro Max, эта новая плата намного меньше в сравнении с платой предшественника iPhone XS
Не смотря на новую форму платы, остается все тот же двухслойный дизайн.

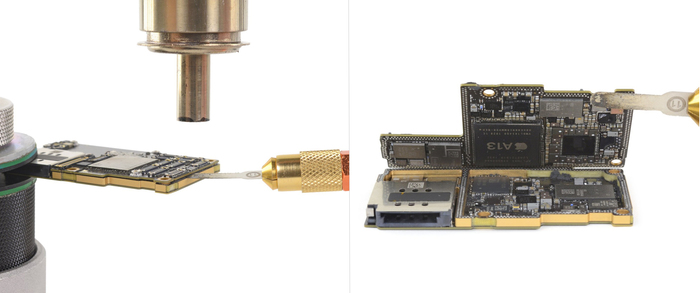

Снимаем верхний слой платы и теперь видим процессор A13, а также кучу других напаянных кремниевых микросхем.
Что нового у аккумулятора iPhone 11 Pro Max

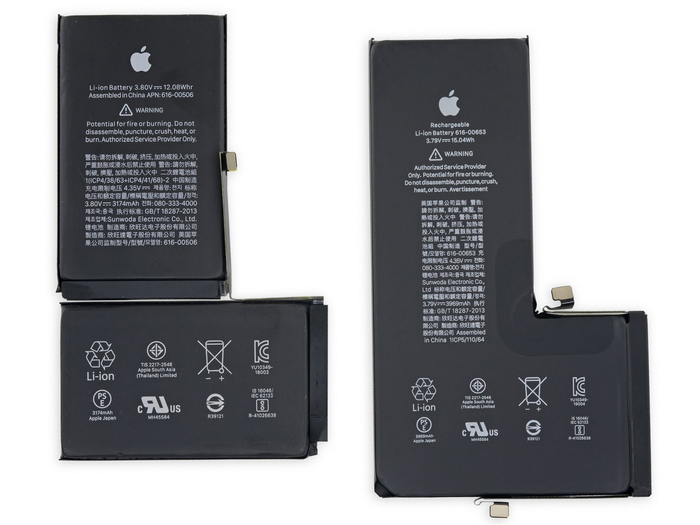

Аккумулятор iPhone 11 Pro Max выдает 3969 мАч при 3,79 В, что в общей сложности составляет 15,04 Втч. Это на 2,96 Втч больше, чем у батареи XS Max, и на 1,52 Втч меньше, чем у батареи Galaxy Note 10+ 5G.
Новый акб имеет схожую L-образную форму с XS Max, но имеет дополнительный шлейф, всего их теперь два.
Толщина аккумулятора составляет 4,6 мм, объем - 23,8 см³, а вес - 59,6 г. По сравнению с XS Max он на 0,7 мм толще, на 4,2 см³ больше по объему и на 13 г тяжелее.

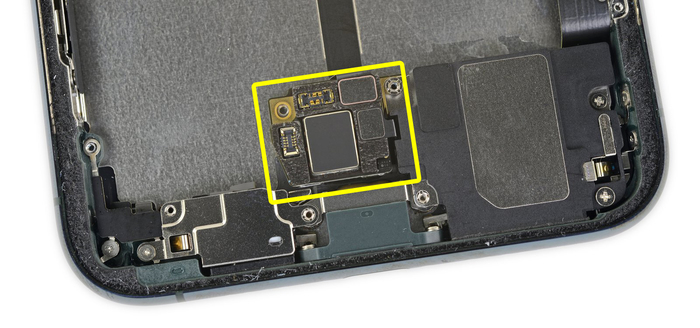

Еще появилась новая плата под батареей, служит (во всяком случае, частично) соединением для батареи, беспроводной зарядной катушки и Taptic Engine.

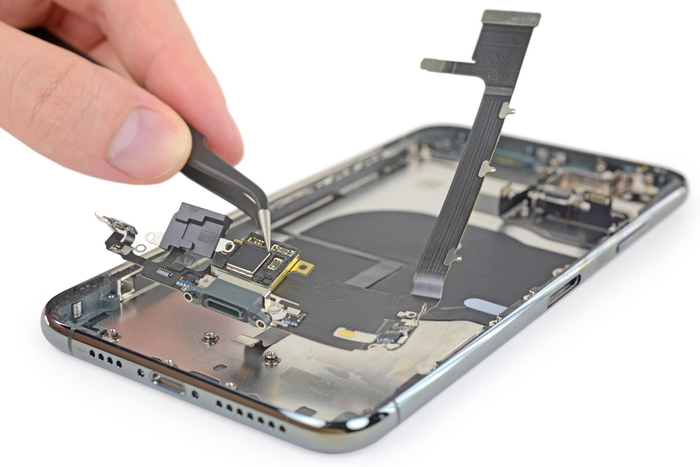

Узел разъема Lightning выходит с новой присоединительной платой. Тем не менее, маниакальная смесь шурупов и клеев удерживает их вместе, так что вас ждет куча сюрпризов, если какая-то из этих частей будет сломана.

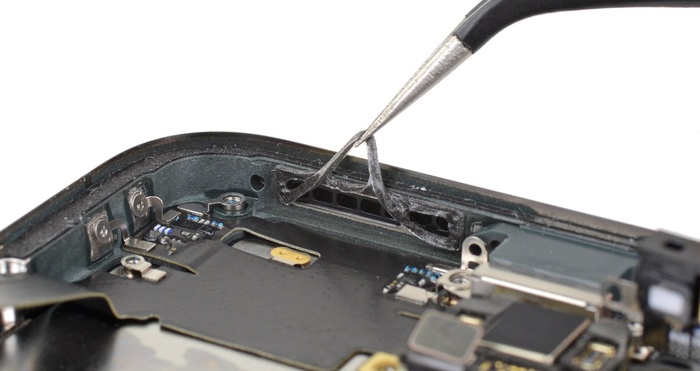

Все компоненты в этом телефоне приклеены к корпусу с помощью липких прокладок, и немного отличается от пенистого материала, который использовался на iPhone XS и XR. Вероятней всего, этот материал более водостойкий.
Дисплей iPhone 11 Pro Max

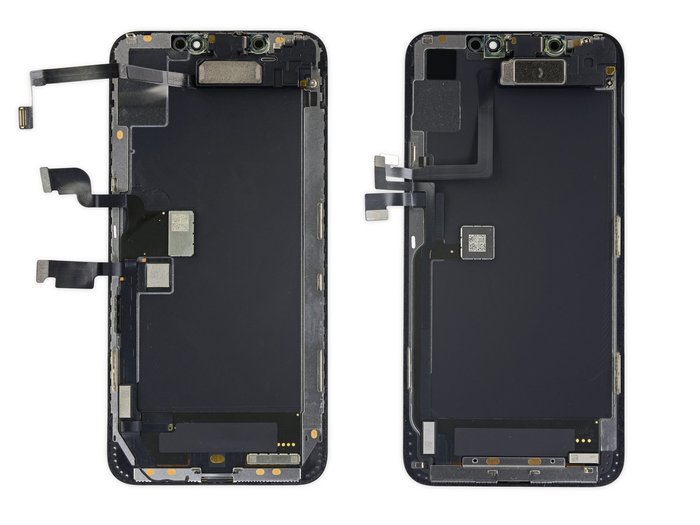

С дисплеем XS Max не было ничего плохого, кроме того, что он очень дорогой, поэтому не удивлено, что дисплей XDR в этом смартфоне выглядит внешне очень похожим.
Одно небольшое, но полезное обновление заключается в том, что все три гибких шлейфа собираются в одном месте, поэтому при вскрытии телефона для ремонта это удобней.
Ремонтопригодность iPhone 11 Pro Max:
- Замена батареи и дисплейного модуля не составляет особого труда.
- Процедура удаления батареи была упрощена.
- Для полной разборки смартфона вам понадобится четыре отвертки (pentalobe, tri-wing, standoff) в дополнение к стандартному Phillips.
- Нововведения по гидроизоляции усложняют некоторые ремонтные работы, но снижают вероятность ремонта из-за повреждения водой.
- Стекло на корпусе спереди и сзади удваивает вероятность повреждения от падения и, если заднее стекло разобьется, придется удалить все компоненты и шлейфы с корпуса, что займет уйму времени и стоимость такого ремонта будет велика.
Всем здравия, пикабуригены. Пока еду в метро, решил почистить телефон перед бекапом, собираюсь сменить трубку. И вот наткнулся на фотки недавнего ремонта, которые делал для клиента, решил что положу их на Пикабу, а с телефона удалю. Заодно покажу что могут хранить недра с виду идеального фотоаппарата. Ниже немного фоток и чучуть текста.
Обратилась ко мне моя уже постоянная клиентка, правда раньше носила только телефоны и она была сильно удивлена что основной мой вектор развития - ремонт фототехники. У сестры кончился фотоаппарат внезапно
Что ж, чиню конечно, как отказать девушке?
Куда рыть было понятно, даже девушка смогла загуглить код ошибки, да и неудачные попытки стабилизировать картинку при фокусировке подтверждали теорию. Самое простое и разумное - новый объектив, но даже от китайцев обошёлся бы он в 9-10 килорублей, поэтому, когда до фотика дошла очередь - объектив был сразу же извлечён и начался процесс разборки. После первого же этапа я был удивлен, а дальше больше.
А потом я увидел шлейф стаба.
И наружний шлейф, соединяющий шлейфа стаба и диафрагмы с платой.
Как они получили надрывы в этих местах да ещё и по три дорожки - загадка. Накосячили или недосмотрел на заводе? Я накосячил? Кто-то до меня его вскрывал и накосячил? Вопросов много, ответ один - решать проблему мне. Наушники от Айфона ещё пару лет назад были распущены на мычки, и хоть я не люблю этот процесс(руки чуть дрожжат) - иногда приходится заниматься подобным, особенно если это попадает в мою зону ответственности.
Все прошло успешно, сборка и тесты подарили надежду того, что аппарат ещё послужит. Фоток процесса ремонта больше нет, но есть несколько удачных(на мой взгляд) тестовых фотографий работ двух молодых художниц с выставки, что проходила в конце августа у нас в ресторане.
Ремонтирую я чуть лучше чем фотографирую, поэтому качество постановки кадра вам может быть не по вкусу. А чтобы ещё и соблюсти нюансы всякие юридические и человечьи, оставлю ссылки на инсту этих двух девченок.
https://www.instagram.com/dasha.su
https://www.instagram.com/olllielf
Всем мир!
Всех приветствую друзья) Выдался еще один прекрасный день для того что бы починить)
Сегодня в мои руки попал 17 дюймовый громила, все бы хорошо, но он отказывался работать, и всему виной клей... Хотя обо всем по порядку)
Еще Альберт Эйнштейн утверждал, что комфортно работать можно только за 17 дюймовым ноутбуком (шутка). Эта линейка не менее легендарна чем ноутбук из моего прошлого поста, но в отличии от него, проблем и типовых неисправностей в нашем герое, на пару порядков меньше.
Как правило мне попадались мелкие косяки типа слета биоса, в остальном они умирали по вине пользователя (сколы на видеочипе, флешку засунут не той стороной и тд).
Собственно потребление аппарата до и после момента включения в углу экрана, и тут нас должно насторожить что после нажатия на кнопку, потребление улетает в небеса! аж до целых 2.8 ампера, неслыханная дерзость!
Разбираем нашего пассажира, попутно узнавая интересную историю от клиента, а такое мне попадается если честно впервые.
Давным давно, в далекой стране клиент решил поменять в ноутбуке термопасту, пошел в магазин где решил приобрести искомый элемент, продавец продал ему тюбик, и лишь после нанесения и установки, клиент прочел что это не термопаста, а термоклей, но дело уже сделано, не отрывать же. Ноутбук работал какое то время, потом решили его почистить, и как не трудно догадаться, это было весьма проблематично, вытащили проц из сокета вместе с охлаждением, отцепили его и после чистки установили обратно, как я понял после этого он уже не включился. Клиент отдал ноутбук знакомому айтишнику, который приговорил его к замене мат.платы.
Конец истории.
Начнем же историю воскрешения этого страдальца.
Вначале я сглупил, понадеявшись, что вероятно слетел биос и бездумно перепрошил его, после того как я потерпел фиаско, я решил пройтись по напряжениям, и не нашел +VGFX_CORE, это питание встроенного видеоядра, как правило, появляется одним из последних при запуске платы.
Тут в мою голову начали забираться нехорошие мысли, да еще и огромное потребление как бы намекало, что не все хорошо с процессором, в общем подкинув тестовый пень, ноутбук начал стартовать и даже показывать что то на экран, правда это что то, напоминало туман в моей голове.
матрица заливалась белым, дрожащим как руки наркомана по утру , покрывалом.
Подобный дефект часто может указывать на несколько неисправностей, отсутствие одного из питающих напряжений, проблемы с хабом, проблемы с процом.
Я начал от противного, проц такого дать не мог, он же ̶п̶а̶м̶я̶т̶н̶и̶к̶ тестовый. Хаб или отсутствие 3.3 или 19 вольт? мб Матрица или шлейф? подкидывание живой матрицы, и позвонка шлейфа сократили круг до хаба и отсутствующего питания.
Смотрим бордвью на нашу плату и на питания которые должны приходить на разъем матрицы +3VS, +LCD_VCC, +3V_CMOS_C, AC_INV. Это основные питания которые должны быть для полноценной работы матрицы, делаем замеры на соответствующих ножках разъема.
У нас все есть ( а у вас?).
Остается только одно, что то не так с линиями lvds.
Линии lvds идут напрямую в хаб, поэтому вероятно, смерть процессора каким то образом повлияла на жизнь нашего хаба, хотя сопротивление хаба по питанию, и линии юсб целы, значит в хабе умер блок отвечающий за изо, к тому же у нас как я писал не равномерное белое полотно а такое, как на старых телевизорах, дребезжащие изображение.
Сопротивление хаба 18 ом, что по сути нормально для hm77.
Далее принимаю решение менять хаб, по сути это единственный возможный виновник.
Дополнительно для уверенности позваниваю линии lvds, в идеале сопротивления каждой пары должно быть одинаковым, но на 2 парах оно отличается.
Пробуем запуститься, кстати сопротивление нового хаба около 17 ом) если кому интересно.
Жить стало лучше, жить стало веселее. Изо появилось, что же, осталось проверить, не будет ли сюрпризов с этим аппаратом, протестировать его как следует.
По факту, ремонт свелся к замене процессора и хаба, в принципе ничего сложного, но порой удивляет как цепь, казалось бы, невинных событий приводит к таким печальным последствиям, проц тут стоял i5-3210m, клиенту я бесплатно отдал пентиум b980, по сути для фильмов и офисных задач его с головой.
Ремонт обошелся в 4500р, если кому любопытно)
Как это могло произойти? Вероятно когда отдирали процессор от термотрубок, повредили кристалл процессора, он в свою очередь при подаче питания в отместку забрал на тот свет и хаб.
Собственно на этом все дорогие мальчики и девочки) Чистите свои ноутбуки аккуратно и мажьте только проверенными средствами)
Задавайте вопросы и оставляйте комментарии) я всегда рад помочь и ответить на ваши вопросы)
Мои контакты:
8-929-968-35-39 Виктор
(Москва, бутово)
Обратился ко мне человек через сайт Avito с просьбой отремонтировать видеокарту Asus GTX1050. Попросил заранее назвать стоимость ремонта и приложил скан "ТЕХНИЧЕСКОГО ЗАКЛЮЧЕНИЯ" из "сервисного центра".
Вот скан "ТЕХНИЧЕСКОГО ЗАКЛЮЧЕНИЯ":
Чтож, я расшифровал:
В результате диагностики выявлено: Электрический пробой компонентов VGA по независимым шинам +12В(разъёма PCIEX16) и информационным шинам разъёма PCIEX16, служащих для подключения внешних устройств.
Фото прилагается.
Согласно критериям CID компании Asus данный случай не является гарантийным.
Что там намеряно на втором фото я без понятия. В любом случае, ушел искать разъёмы VGA и его компоненты на карте GTX 1050...
