На этот раз DNS C5500Q. Не включается.

Светодиодики зарядки и сети загораются, диски шуршат, реагирует на кнопку включения и соответственно выключения при долгом нажатии.

Прогревастов и мамкиных подтиральщиков с резинками прошу проследовать к своим рабочим местам и не вопить что у меня термопаста неправильная.

Прекрасно знаю что это временная мера и это работает без гарантии. Ноут дочки моего друга, отвалится снова, буду греть опять.

Экономически не вижу целесообразности реболить чип.

Проверка изначальная без линеек памяти HDD, DVD, Wi-Fi, и снятыми батарейками на питание и биос. Характер включения что с ними что без, одинаков.

Выгнул от прожектора светодиодного отражатель алюминиевый, каплю канифоли на северный мост для контроля температуры, на фене 220 градусов, плавный разогрев минут на пять, пару минут удержание, и отлёживание минут на десять.

Собираю в обратной последовательности, заменив термопасту и закрутив все винты которые при предыдущем ремонте кто-то забыл завинтить, пара штук просто болталась в гнёздах под крышкой отсека с памятью и HDD. То что там что-то делали понятно из того, что ноут 2010 года, а тепловые трубки 2017. Теплопроводящие прокладки на северном мосту из жевачки, что сверху под трубкой, что на кристалле. Скорее всего они и были виновниками перегрева и соответственно отвала чипа. Выгнул планку притягивающую трубку к радиатору северного моста и посадил на термопасту. Ну в общем работает.

Странно что ноут 2010 года, а тепловые трубки 2017

Наклейка с инструкцией порядка затягивания винтов видимо ещё и как теплоизолятор работает, совсем нескромные размеры у неё.

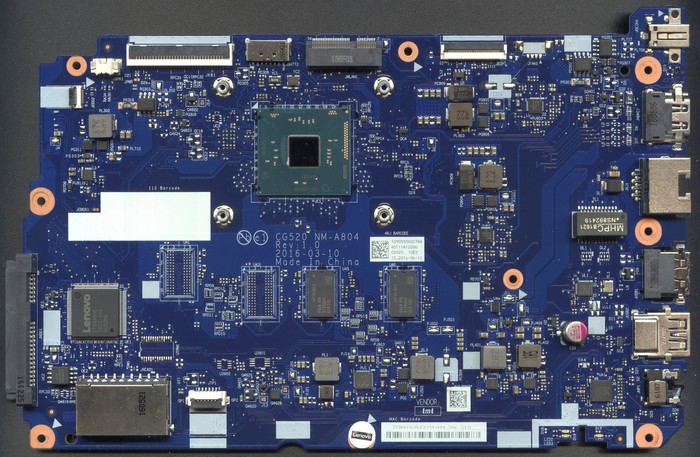

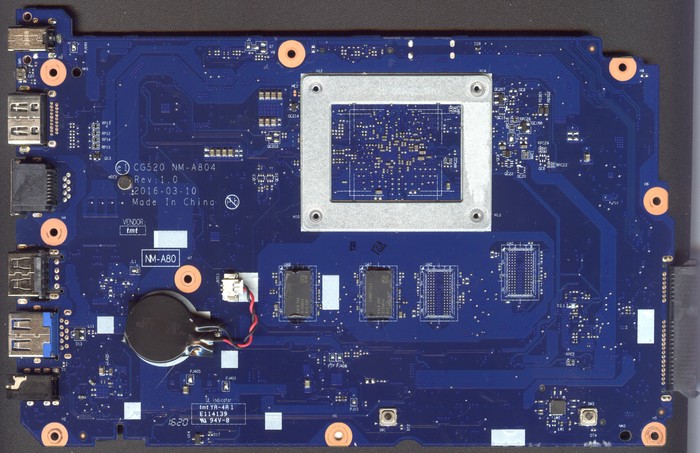

Вдогонку, как обещал получасом ранее, публикую скан материнки CG520 NM-A804 Rev.1.0 от ноутбука Lenovo Ideapad 100-15IBR.

Сами сканы в высоком разрешении берите здесь - https://cloud.mail.ru/public/BoTd/GMyrJpm9Z - так как на Пикабу картинки публикуются со сжатием.

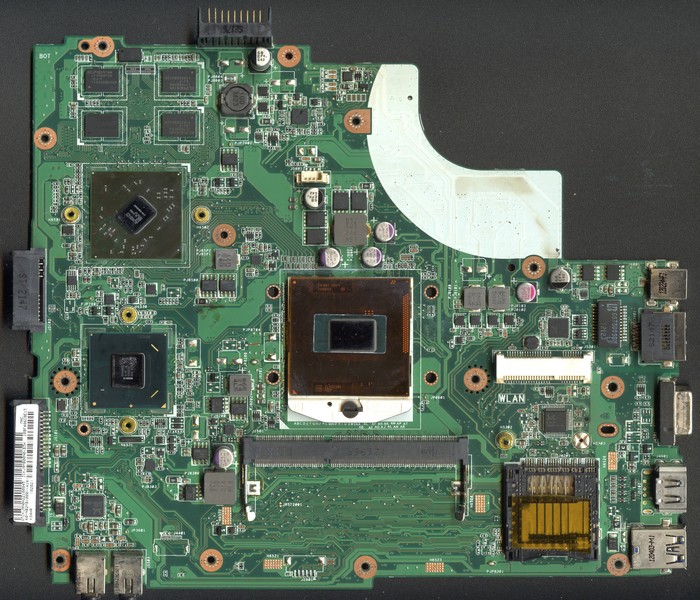

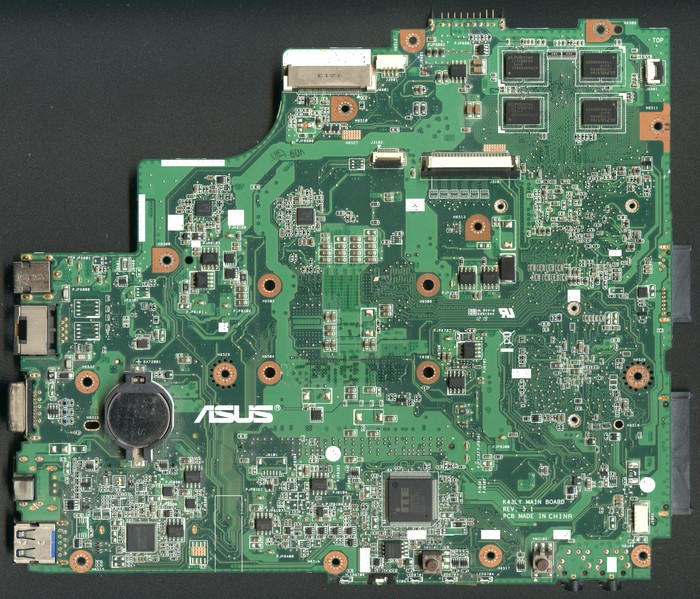

Работы много, так что без предисловий... Сегодня скаы материнки Asus K43LY Rev.3.1 от ноутбука Asus A44H.

Сканы в высоком разрешении берите здесь - https://cloud.mail.ru/public/VLXr/xvBAz9Pmx - так как на Пикабу картинки публикуются со сжатием.

PS: Чуть позже скан еще одной платы закину...

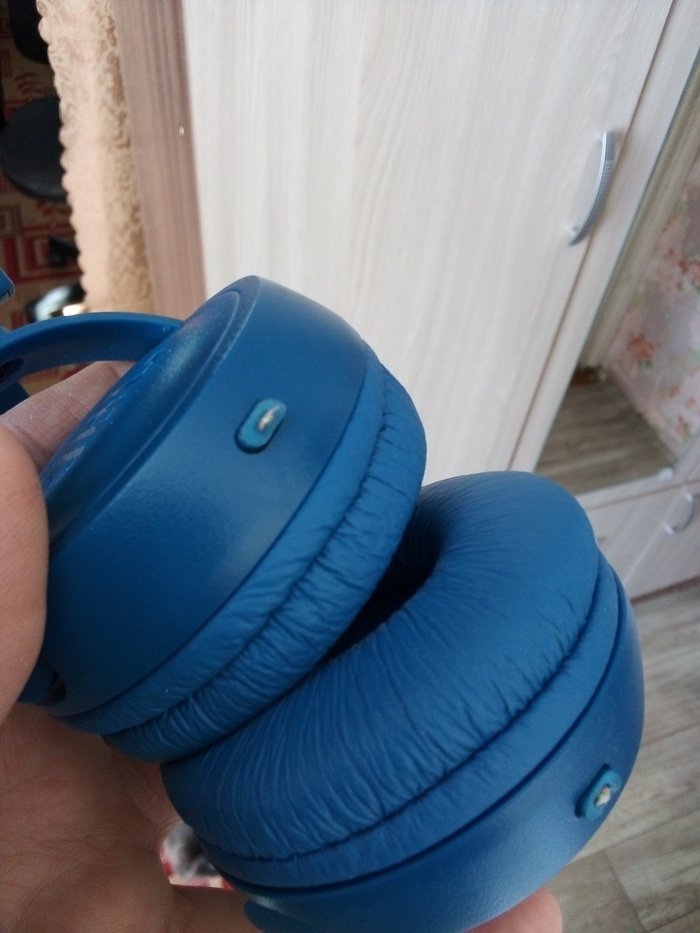

Здравствуйте ,пикабушники.Вопрос на засыпку возможен ли ремонт наушников?

Т.е.провод обрезан,а перед этим был отгрызен котом.Если да есть ли ремонтники территориально в Кирово-Чепецке или Кирове,кто сможет починить?Кому интересно ни один кот в результате не пострадал

Очередной ремонт из серии "там все просто".
Дано.
Клиент решил сам поменять стекло камеры на iPhone 7+.
Стекло есть. Клей есть. Интернет есть.
Результат:

Как итог, камера безвозвратно утеряна. Ценник на новую в городе около 6 тысяч.
Что за клей непонятно, при засыхании полимеризовался.

Доброго времени суток! Сегодня ремонт очередной AORUS GeForce GTX 1080 Ti с прогаром по питанию)

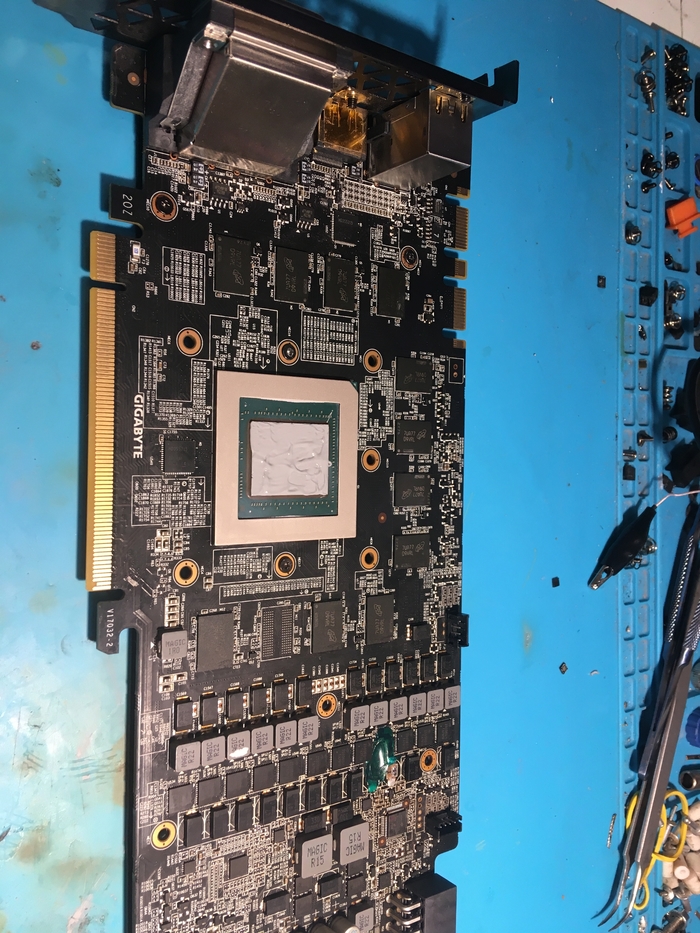

Итак, вот собственно пациент

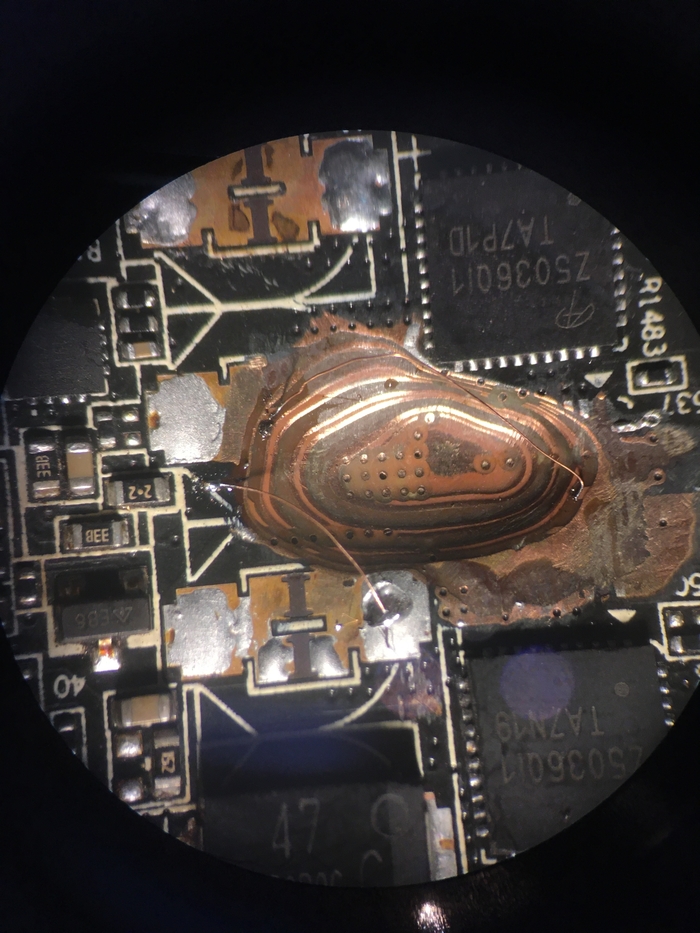

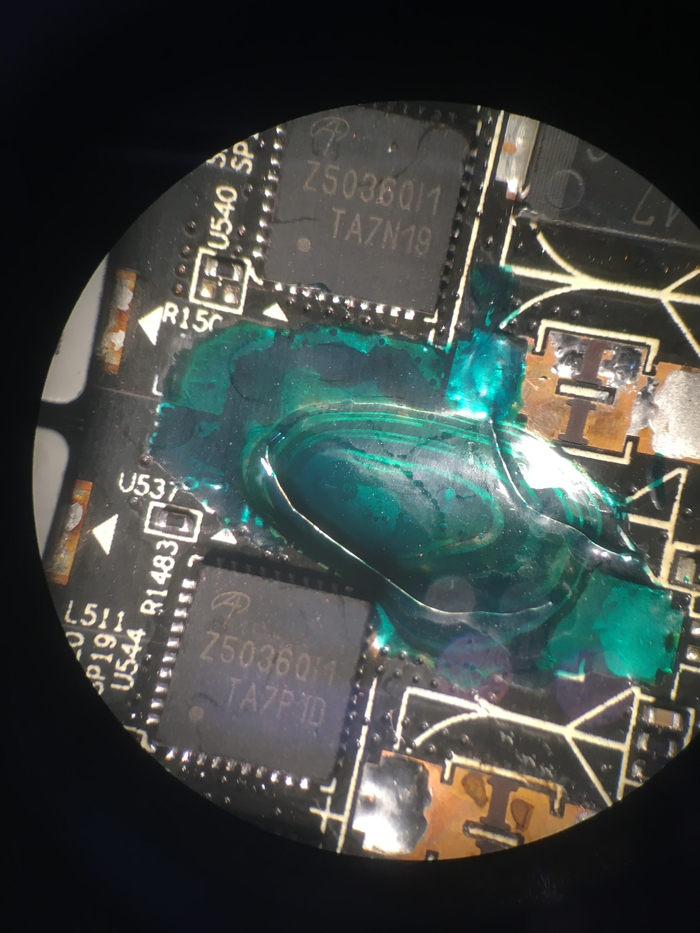

Третий сверху DRMOS приказал долго жить, пилим, сверлим, убираем)

Глубоко ушло)

Далее, убрав кз, можно оценить работоспособность платы в целом-провести измерения сопротивлений основных линий. Все в пределах нормы. Запускаю и материнская плата стопорится на посткоде б2, напряжение видеопамяти отсутствует

Вот самая яркая точка, возле группы конденсаторов и есть шим-контроллер, формирующий напряжение видеопамяти. Маркировка up1658. К моему сожалению, именно такого у меня не оказалось. Но, как показывает практика, в большинстве случаев для подобных микросхем есть аналоги от Richtek. Но, гугления и тематические форумы загадку не решили, так же на up1658 нет в открытом доступе даташита.

Думаете фиаско?)) рано сдаваться. Есть схемы на видеокарты, изучение которых, смогли поставить точку в вопросе поиска аналога (извиняюсь за фото, скрины не делал)

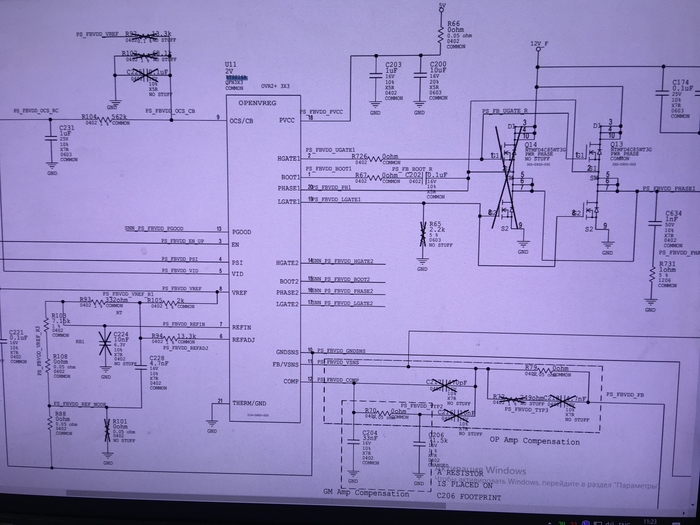

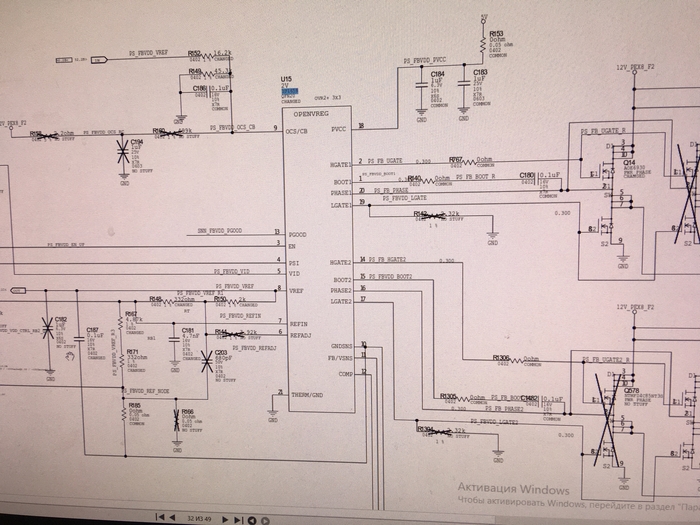

Итак, схема с up1658

И схема с rt8816 (она же 7j=)

Абсолютно идентичны. Снимаю с донора 7j= и напряжения поднимаются на обе фазы видеопамяти, видеокарта успешно определяется и даёт картинку

Далее нужно по максимуму восстановить фазы питания, естественно будет без одной

Ищу прерванные дорожки и соединяю

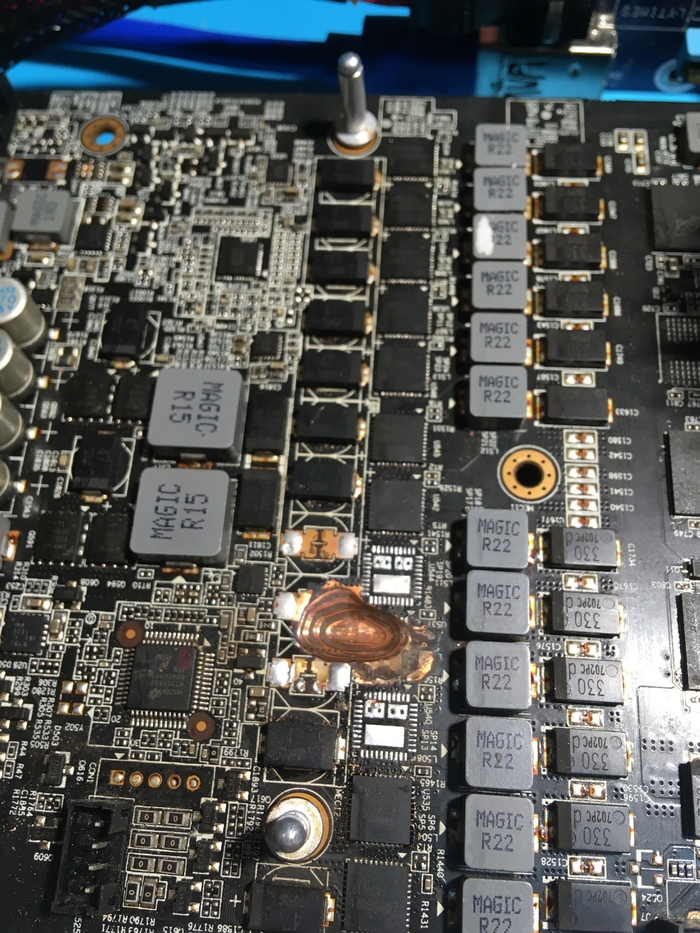

По итогу видеокарта лишилась только одной фазы и обрела данный вид

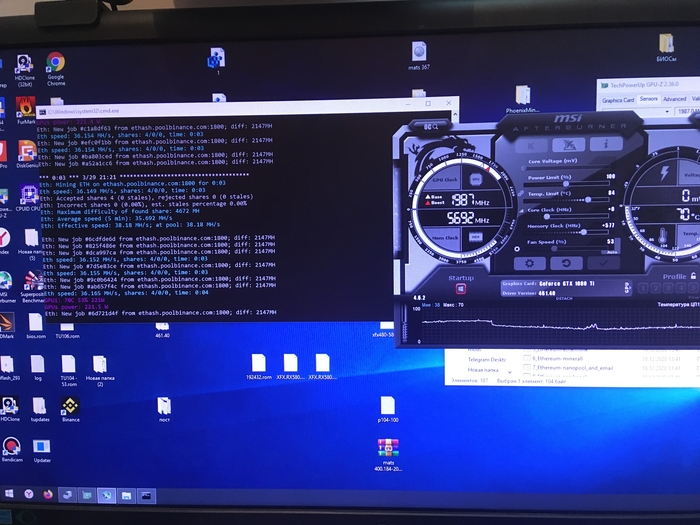

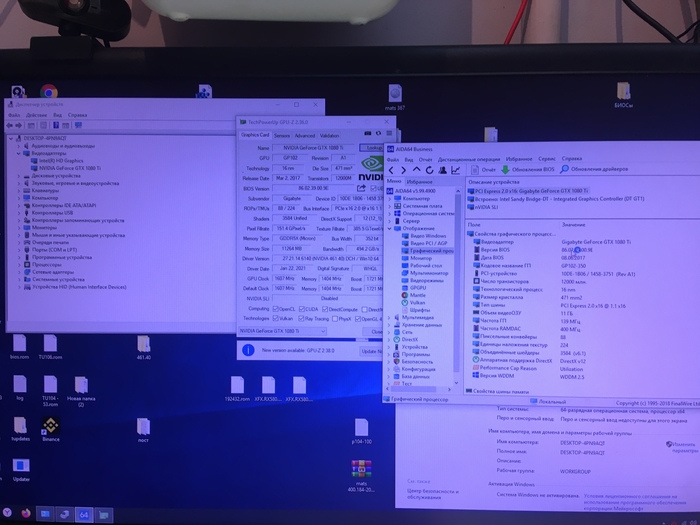

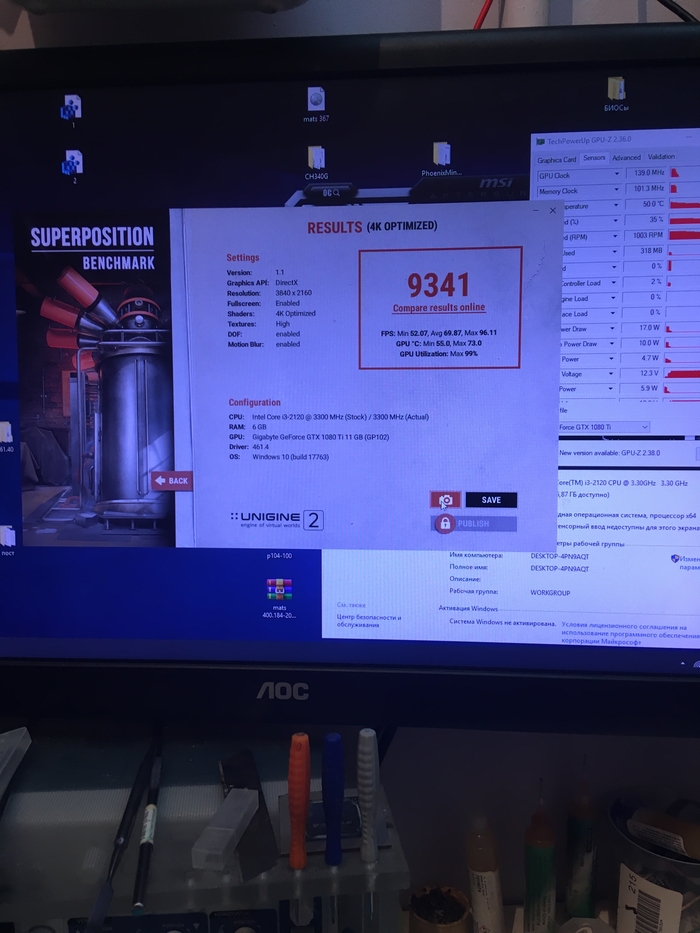

Далее тесты

Видеокарта работает как положено и в скором времени отправится назад к владельцу)

P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
