В модуле сдох один транзистор. Стоимость нового модуля 5-7 тыщ, стоимость транзистора 150 р.

Блок работает)

Принесли телевизер от фирмы сони (kdl-40r473).
Стандартная поломка : звук - есть, картинки - нет. Надо менять всю подсветку.
Я раскидал болезного и... пошёл в запой. 🥺
Ахтунг!Шок контент! Впечатлительным женщинам и беременным детям противопоказано.

Может это все карма клиента?

Или может быть звёзды так сложились?

А может это все из за кинутых "соплей" и отключеной защиты драйвера подсветки? 🤔

Да не........... 🙄

Не будем винить всех подряд и ограничимся самым распространённым мнением - жидо_рептилоидные_массоны и запланированное устаревание алчной корпорации.

Хозяин, осмотрев поле битвы , отнёсся филосовски:

И ушел в сторону нового зомбоящика, бросив старого друга умирать 😕
но я

и решил замотивировать коллег бутылкой рома 😉
и предложил немного порукожопить.

Мальчиков отправим на уроки труда - убирать копоть с рассеивателя

Девочек отправляем в кружок кройки и шитья ✂️ придумывать новый отражатель

А сам, тем временем, вертаю взад защиту блока питания, ограничиваю токовую нагрузку светодиодов и меняю всю подсведку.

Собираем все в кучку и вешаем на стенку. Будем коллективно потреблять хлеб и зрелища
🥳

Естественно изображения "как с завода" - не будет.
Есть косячки на белом фоне:
1. небольшие затемнения по углам - несовпадение размеров кастомного отражателя с габаритами кузова и разметка "на глазок". 🙃
2. Шлифовку надо делать по всей поверхности рассеивателя и на одинаковую глубину. Но нам было лень.

Сразу оговорюсь - это не ремонт.
Это порыв группы людей из серии " а давайте пить и страдать херней. И посмотрим что из этого получиться...".
Если вам это будут делать за ₽, то лучшее решение

А если сами и для себя, да под пивко

Спасибо за внимание и всем хорошего настроения 🙃

Есть у меня знакомый. Охотник.Уточек любит пострелять. Последняя охота по его словам закончилась не совсем удачно:
- И селезня не нашёл, и телефон утопил.
Итак, сегодня у нас на столе пациент в виде Honor 40 lite, купленный не так уж и давно и утопленный в озере.
Представим пациента:

Как видно камера запотела серьезно, а значит воды внутри хватает.
Если хорошо глянуть на фото, можно заметить что снизу крышку повело. Телефон пытались сушить феном, естественно это не помогло. Ну зато хоть в рис не совали, и то ладно.
Вскрываем:

После вскрытия вода стремительно испаряется, поэтому особо сфоткать уже нечего.
Стоит отметить что хоть воды и много, она более менее чистая и вот прям серьезных повреждений нет.
Поднимаем экраны что бы заценить последствия на плате:

Собственно видали и похуже. Проходимся кистью с изопропилом, сушим плату. Пробрасываем на блок питания, для понимания последний.
И получаем потребление от блока питания около 0.5 Ампера. Включения нет. Поэтому надо что? Поднимать микросхемы. Чистить плату. Восстанавливать дорожки если надо
Для этого снимаем полностью экран над контроллерами заряда/питания/подсветки и заодно снимем защитный экран над частью платы, отвечающей за связь.

Что удивило больше всего, сетевая часть чиста как слеза. Тем лучше.
Фотка была сделана уже после снятия микросхем:

Под основным контроллером немного каки:

Под остальными чисто. Но если что и было, могло разъесть флюсом.

Моём, чистим, намываем. Все должно быть очищено и подготовлено к пайке.
Тут же можно увидеть что руки не из того места разлили спирт)

Дальше дело техники. Зачищаем микросхемы. Накатываем. Подготавливаем посадочные места.
Интересно, кто нибудь узнает антипригарный коврик из фикспрайса?

Мелочь не люблю больше всего.

Дальше ничего сложного. Только флюс наноси, да микросхемы паяй.
Перед установкой основного контроллера.

После того как все было установлено, плата отмыта, наступил самый напряжённый момент. Включение.
Телефон благополучно включился, но есть одно "но":

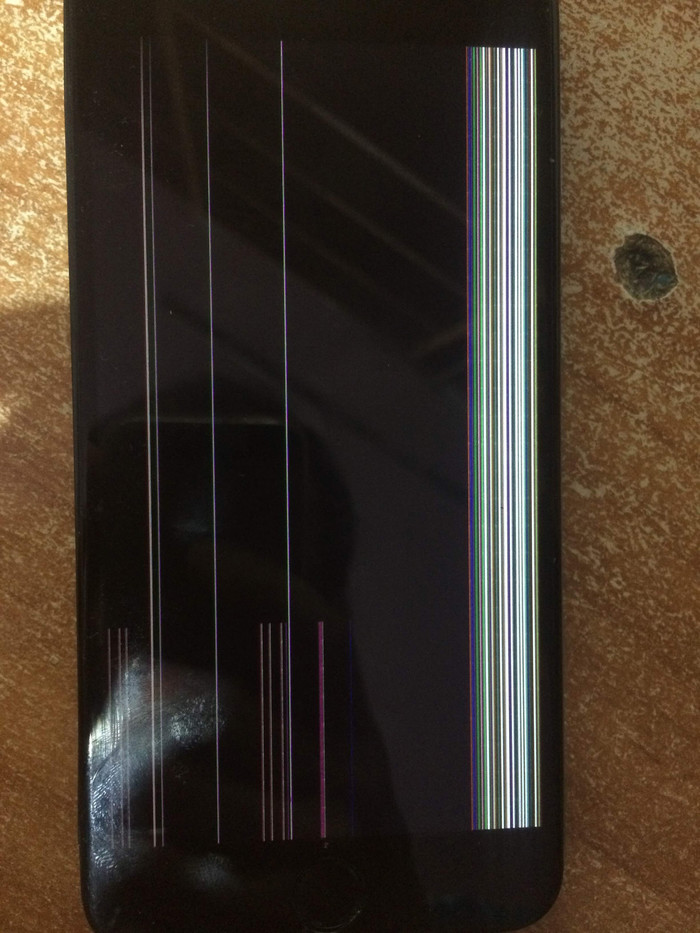

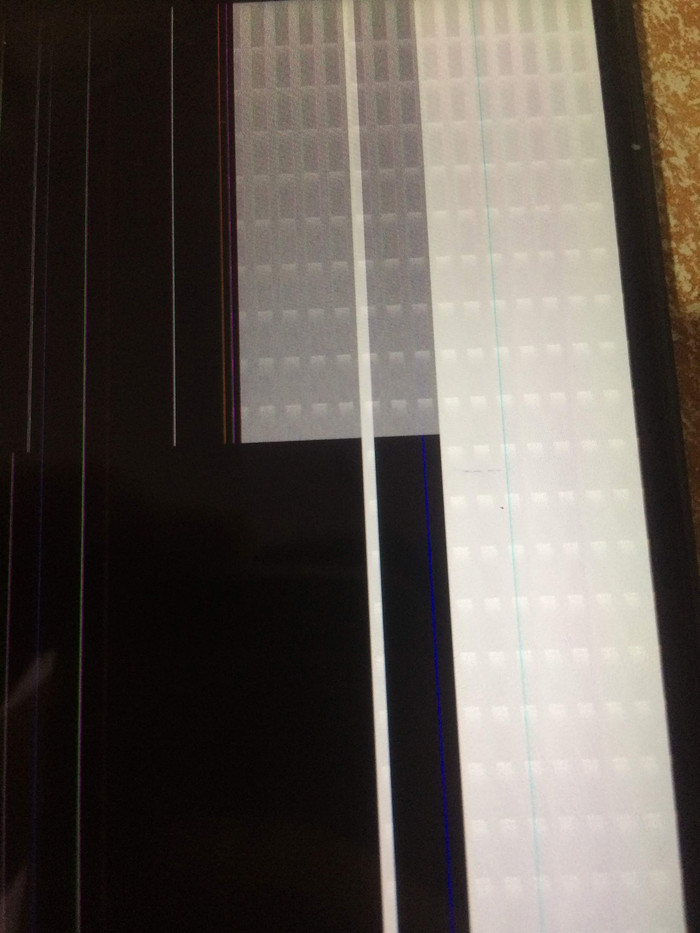

Дисплей хапнул водички по самое не балуй. Давно я не видел столько воды в дисплее.
Обидно, досадно, ну ладно. Согласовываю расклейку дисплея, дабы попробовать его спасти. Но получаю сразу добро на новый диплей.
Поэтому топаю за дисплеем. И по возвращению готовлю старый к отклейке.

Ну а дальше проще. Снимаем дисплей. Ставим новый. Приводим плату близко к исходному виду. Вообщем, дунул, плюнул и телефон готов.

Пока дисплей сохнет. Припаиваем все на место. И собираем.

Ну и на этом всё. Осталось выключить тестировочный режим разработчика. Дождаться пока высохнет клей и снять резинки.

Мастерам как обычно хороших ремонтов.
Клиентам хороших мастеров.
Охотникам ни пуха, ни пера.

Доброго времени суток! Продолжаю разгребать посылки и решил выложить парочку интересных ремонтов, надеюсь будет интересно и познавательно.

Итак, начнем с GTX1080ti от Gigabyte

Две одинаковые карты с первого взгляда с одинаковыми симптомами, но совершенно разными неисправностями. В обоих случаях под нагрузкой пропадает питание VRM и соответственно вентиляторы системы охлаждения раскручиваются на максимум.

А теперь немного детективной истории)) разбираю первую видеокарту, осуществляю замеры сопротивлений/напряжений/функционирования всех фаз питания и... все отлично. Для того, что бы проверить имеются ли какие-либо изменения в поведения систем питания под нагрузкой - кидаю радиатор на ГПУ, включаю принудительную вентиляцию и на пару секунд включаю Фурмарк. И опять все четко, карта не отключается, напряжения стабильны и динамичны. Ну бывает)) собираю карту, устанавливаю в стенд и...вылет через мгновение после запуска волосатого бублика)) разбираю снова, провожу измерения, запускаю тест и без родного охлаждения все отлично.

Обратил внимание на небольшую деформацию платы в районе VRM, и для полноты картины в разобранном виде постарался повторить деформацию, которой она подвергается при установке родной СО. И бинго))

По факту функционирует только одна фаза, которой явно не достаточно для полноценной работы карты (центральная светлая точка на снимке тепловизора и есть работающая фаза). Теперь нужно выяснить причину такого поведения. Большинство могут сейчас сказать, плата кривая, межслойный обрыв и тп., но надо проверить все до конца. И начать я предлагаю с пинаута шим-котроллера (всеми горячо любимый up9511)

Позваниваю все линии PWM и обрывов нет. А функционирует только именно первая фаза, значит что-то влияет на работу самого шим-контроллера. Дам сразу подсказку, ели внимательно изучить даташит, то можно увидеть, что данный шим-контроллер способен работать в режиме 1/2/4/6/8 фаз и определяется это следующим алгоритмом

Иными словами,  что бы запустить все 8 фаз, необходимо, что бы напряжение на выводе Vimon было больше напряжения на выводе Vprog4 (а там и так 0). Измеряю напряжение на выводе Vimon и тоже получаю 0.

Смотрим куда уходит проводник и первым на его пути установлен керамический конденсатор, который прозванивается в кз. И только под максимальным увеличением видно причину)

Маленькая трещина, которая при деформации платы садит Vimon на землю и заставляет шим-контроллер работать только на 1 фазу. Естественно меняю конденсатор, и всё)) любые деформации видеокарте теперь нипочем)

По второй видеокарте фотографий я не делал, но ситуация там заключалась в неисправности микросхемы INA, которая отвечает за мониторинг нагрузки в видеокартах нвидиа. И получалось из-за ее неисправности в ГПУ уходила ложная информация по потребляемой мощности видеокартой и она просто отключала работы шим-контроллера (возможно, кто-то столкнется с похожей ситуацией). Вычислить ее удалось по бредовым показаниям мониторнга в GPU-Z/

Далее RTX2080ti, тоже интересный случай - пошевелишь определяется, полежит не определяется, под нагрузкой то работает, то не работает) Что бы не растягивать пост, покажу сразу причину неисправности

Это керамический конденсатор первой дифференциальной линии PCI-e. И трещина видна только опять же под максимальным увеличением. А теперь уберите детей и слабонервных от экранов, потому что дальше леденящее душу фото как делать НЕ надо))

Многослойное наложение термопрокладок и их излишняя толщина привели к плохому пятну контакта системы охлаждения и ГПУ. Будьте бдительны в этих моментах))

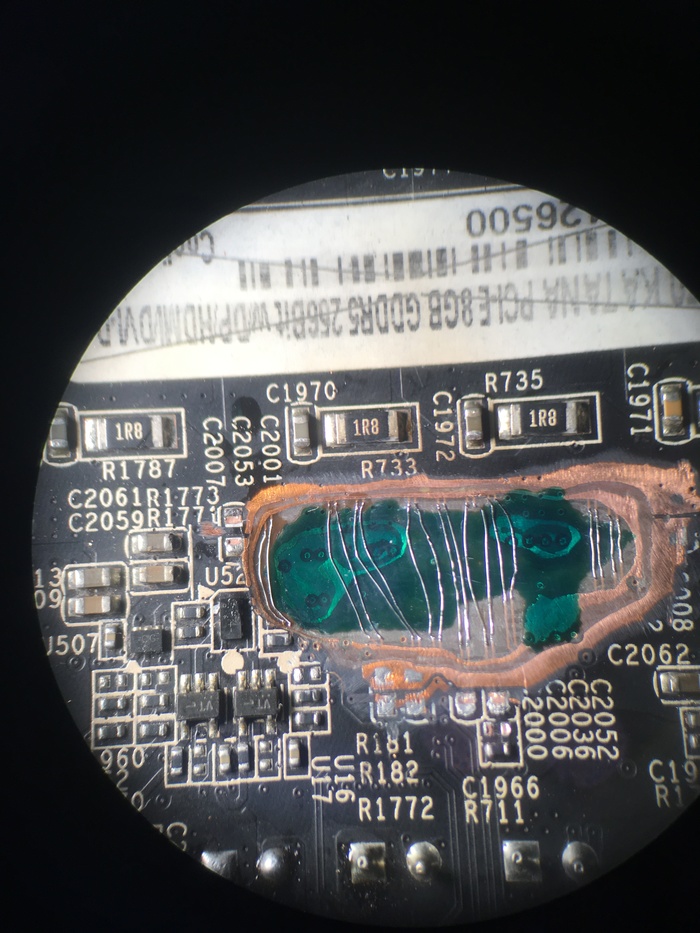

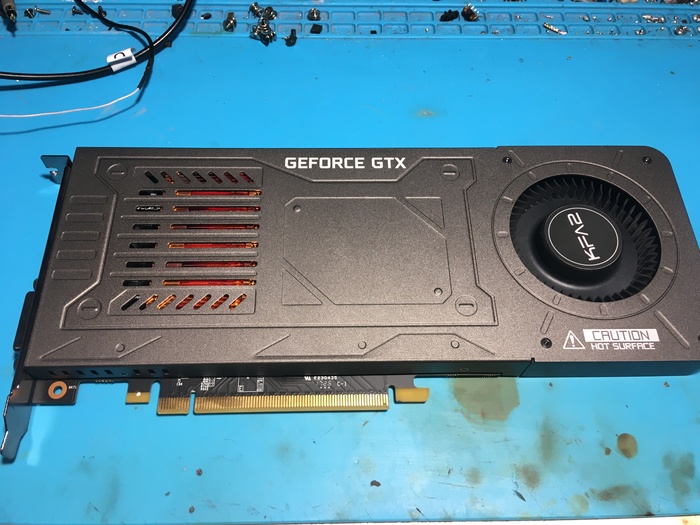

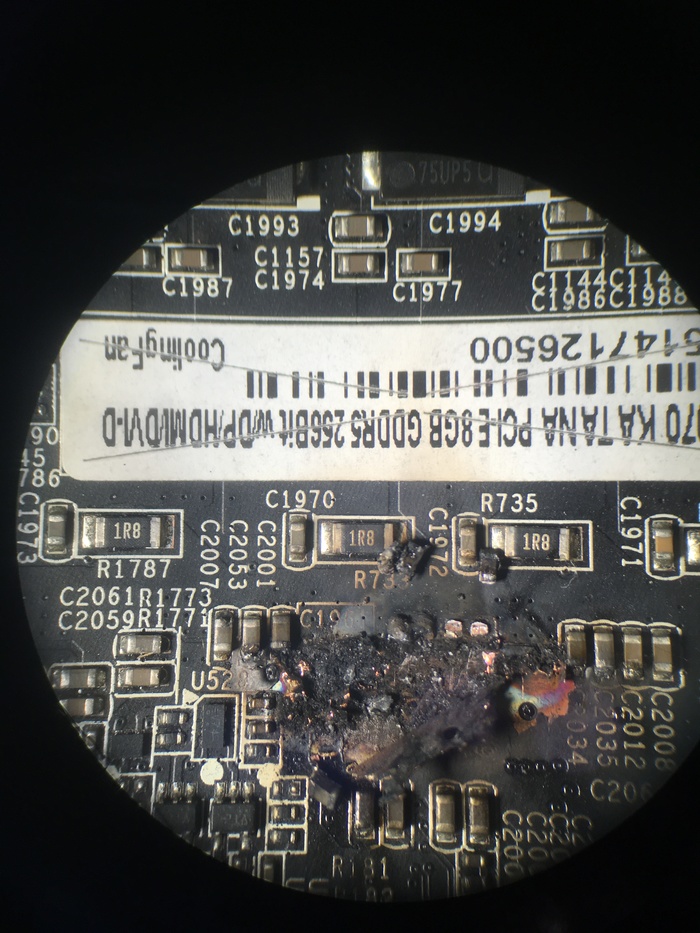

Ну и на последок пара фото видеокарт "семейства" KATANA - головная боль каждого "выпиливателя" прогаров

И благодарю подписчиков за такие отзывы))

P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
