Есть досуг такой, что-нибудь поковырять, что-нибудь отремонтировать. Вот вечерком решил я из трёх неработающих лампочек собрать две работающие, подобно тому, как показывают ремонт лампочек на Ютубе. Решил я такой фигней заняться впервые в жизни, что бы посмотреть - получится или нет, ну и может дополнительный опыт приобрести.

Сгоревшие светодиоды отличаются от исправных как правило наличием черной точки посередине, но не всегда. Что бы аккуратно демонтировать светодиод с алюминиевой платы, нужно снять эту плату с лампочки и затем нагреть еë с обратной стороны, сам светодиод при этом можно аккуратно снять пинцетом.

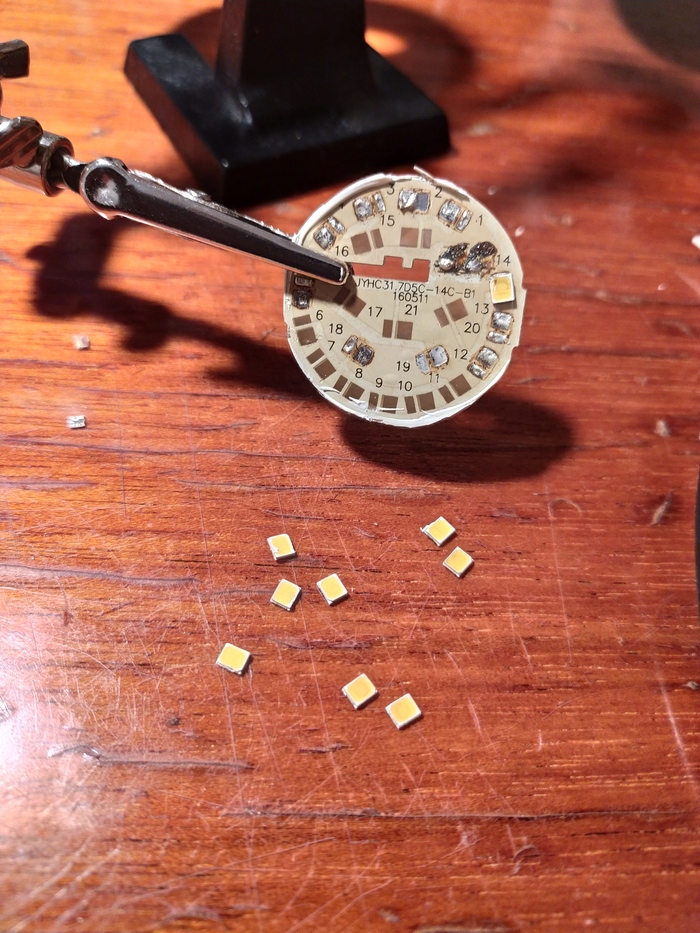

Грел плату я паяльным феном при выставленной температуре 380°С. У лампочки донора я выпял почти все светодиоды.

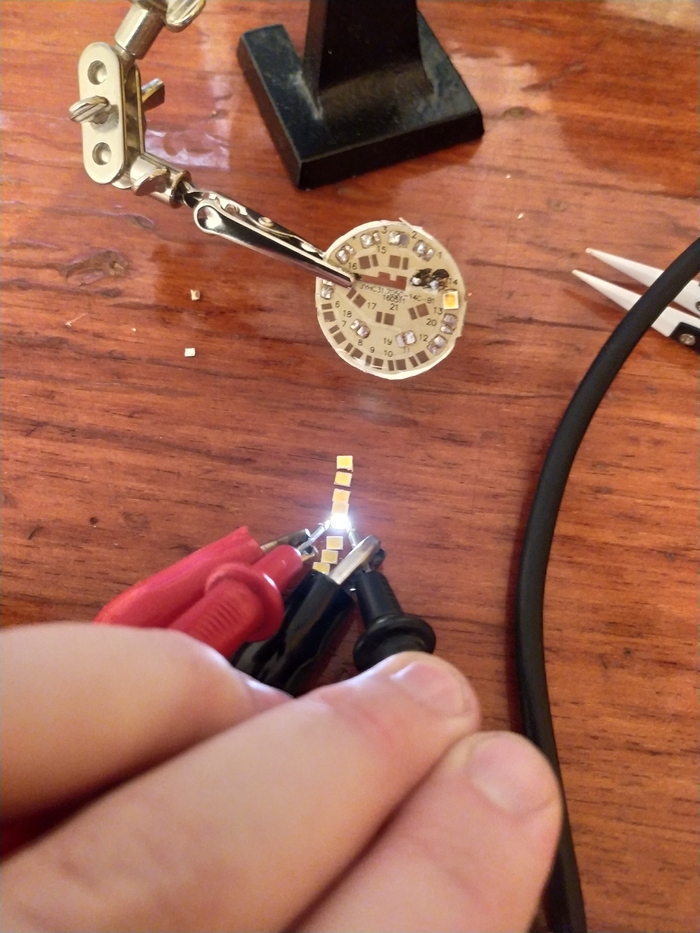

Работоспособность выпаянных светодиодов я проверил, подав на них напряжение 5.5 В (если верить значению выставленного напряжения на блоке питания). Проверял так светодиоды я и до демонтажа, выявляя таким образом неисправные. Потухшие светодиоды не обязательно имеют внешние признаки неисправности.

Ну и затем на других лампочках взамен потухших светодиодов я припаял рабочие от лампочки-донора. Для пайки таких деталей очень удобно использовать паяльную пасту, содержащую припой.

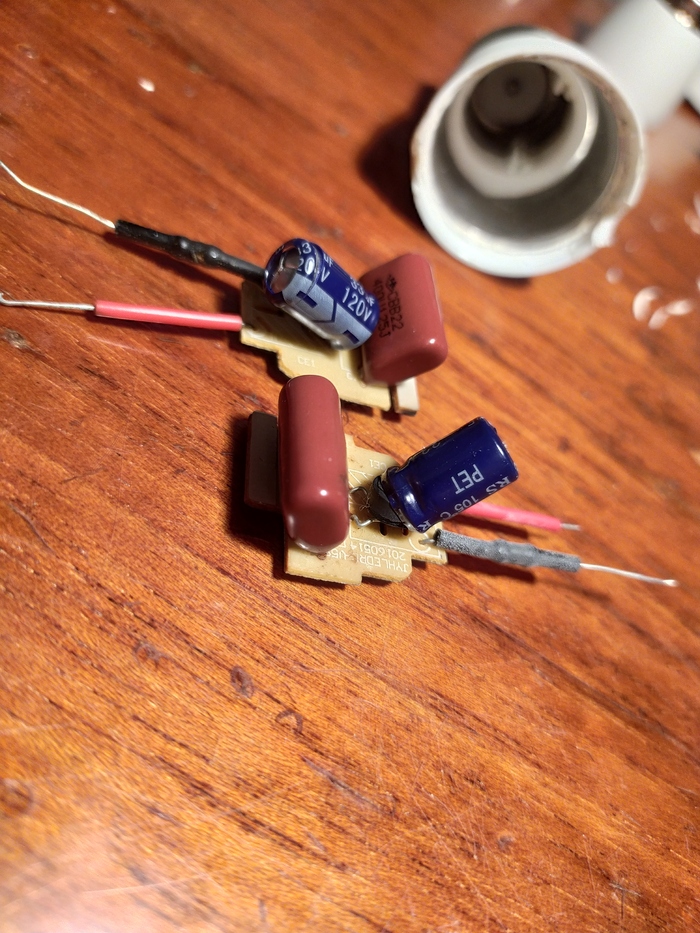

Восстановить светодиоды на схеме - это одно дело. После сбоки первая лампочка даже заработала, но на долго ли? Решив взглянуть на остальные компоненты, я обнаружил, что у всех трёх лампочек вздулся один и тот же электролитический конденсатор 33 мкФ 120В.

И тут у меня возник один вопрос, может быть Вы сможете на него ответить - а какого фига в лампочке, расчитанной для работы от сети 220В стоит конденсатор на 120В? Установлен этот конденсатор сразу после диодного моста, а на выходе этого маленького блока питания (в месте, где эта плата припаивается к алюминиевой плате со светодиодами) мультиметр показывает 196В. Если установить конденсатор на 400В, прослужит ли лампочка дольше?

В общем конденсаторов то на замену у меня пока нет, поэтому лампочки будут лежать разобраные, ну или будут выброшены. А пока что пойду куплю новые нормальные лампочки.

Принесли мне огрызок после одного островка в торговом центре, где быстро, качественно и с гарантией меняют дисплеи, только принес уже сам клиент с проблемой что перестал работать тачскрин и по возможности пересадить родную микросхему для устранения ошибки о неоригинальном экране (странно, в том сервисе отпаять ее смоги, а вот запаивать не стали, ее клиент в комплекте дал)

Начнем с тачскрина, пощупав быстренько падения на коннекторе тача на плате, я обнаружил отсутствие связи самого разъема с платой, быстро махнул разъем на новый(тот что был на плате сильно изуродован), тачскрин ожил.

Далее согласовал цену переноса приложенной в комплекте родной микросхемы на этот дисплей, приступил к спиливанию микросхемы с дисплея, затем посадил приложенную в комплекте, а глянув в зазор между самой микросхемой и шлейфом немного ужаснулся, угол был с трещиной, причем с множеством трещин, тачскрин соответственно не заработал)

Немножко сточил верхний слой, чтобы посмотреть, что затронула трещина, а тут печалька, трещина проходит прямо по одной из микросхем в этой сборке:)

К сожалению без этой микросхемки, в настройках огрызок будет ругаться на неоригинальный дисплей и не будет truetone.

К счастью сама eeprom, где прописаны серийники, находится не в этом углу сборки, а значит будем распаивать ее на саму плату iphone, для этого надо соединить всего 4 линии от этой сборки с платой: i2c data, clk, 1v8, Gnd(обязательно разорвать связь data, с самим дисплеем) готовый результат ниже

Теперь огрызок не ругается на неоригинальный экран:)

Раз все вышло удачно, то согласовал еще с клиентом возвращение функции truetone, для этого нам нужно прошить правильный MtSn в сам дешифратор матрицы, а вот теперь вопрос где его взять, если родного дисплея нету?) к счастью он зашит так же в этой сборке, которую я уже распаял на плату, поэтому будем его вытаскивать)

Сделал вот такой хвостик, для соединения программатора с самой платой iphone

Ну а теперь остается подключить для удобства программатор к компу ну и к плате огрызка, закоротить кое что пинцетом и тыкнуть по кнопочке read на компьютере:)

А вот и наш родной MtSn, быстренько копирую его, подключаю уже сам дисплей к программатору и прошиваю его туды

А вот и готовый результат, truetone на месте

P.S Кто-то немного шарящий может мне сказать, что можно было просто подключить огрызок к компу, после распайки родной микросхемы на плату и вытащить MtSn прямо так, но увы, плата выдает тот серийник, что прошит в дешифраторе самой матрицы в данный момент, а не тот, что в сборке тачскрина, так что увы. Всем спасибо кто прочитал.

Давайте сразу определимся: рассматриваем к покупке только хорошие фирмы (stihl, husqvarna, oleo-mac) На авито куча предложений.
Покупать китайское б\у оборудование - в принципе дело недостойное, при условии, что стоимость новых, не превышает 15-ти тысяч рубликов.

И так, конечно же, самым простым способом проверки бензопилы на адекватность - договориться с продавцом об диагностике в проверенном сервисе, у проверенного мастера.
Естественно перед тем как ехать с оборудованием к мастеру, нужно договориться и с мастером о скорости диагностики, выявлении дефектов и прочем (может он вообще на такое даже времени тратить не станет).
Важно: Если продавец отказывается (при условии, что за диагностику платите вы, везёте тоже вы и вообще готовы подстроиться под удобное время продавца), то скорее всего, он знает что с оборудованием что-то не так.

Ежели у вас нет проверенных мастеров или у них нет времени\сил\возможности\желания помогать вам или продавец всё же отказывается, а оборудование нужно и хочется проверить его состояние - вот вам несколько критически важных мест, куда стоит заглянуть, чтобы не купить себе геморрой (а то и выкинуть деньги на ветер).

1. Подделки.
Хорошие фирмы - подделывают, не думаю, что это станет для кого-то новостью, и подделки есть Двух уровней.
Подделки низкого качества палятся явными визуальными отличиями от оригинала, это : Иной, но очень схожий цвет корпуса (Зачастую ярче и насыщеннее); Использование китайских элементов на управлении (рычаги вкл\выкл, рычаги управления заслонкой; ручки газа и тормоза; крепление крышки воздушного фильтра; отсутствие серийных номеров)

Естественно серийный номер, на оригинальном устройстве быть обязан. Это может быть как просто шильдик

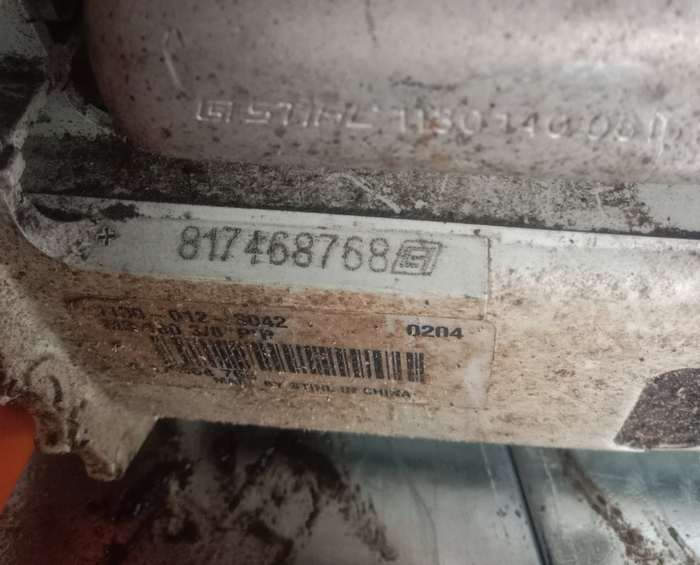

Так и гравировка в опр. месте (например Stihl)

Подделки же уровнем по выше, не имеют таких явных визуальных отличий, у них такая-же цветовая гамма, те же рычаги, выключатели, даже фильтра и серийные номера!
Но, в отличии от оригинальных пил, серийные номера на подделках - просто набор цифр без особого смысла, по этому, пользуемся проверками подлинности на ресурсах:
Stihl
Husqvarna
Но, не смотря на идентичность по корпусу и цвету, отличия имеются по качеству самого корпуса, по выгоранию пластика и его тактильному ощущению! По этому, если сомневаетесь в подлинности, стоит всё же поехать в магазин и пощупать, осмотреть оригинальный инструмент, чтобы было с чем сравнивать!

В следующий раз покажу и расскажу куда лезть, если всё же решили купить б\у пилу)

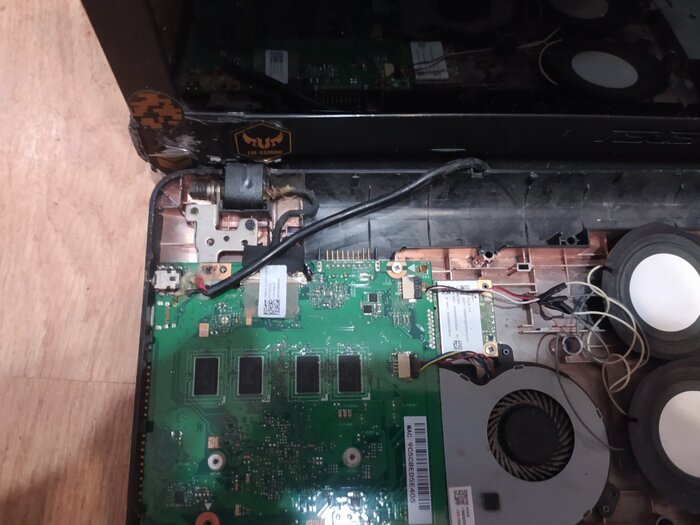

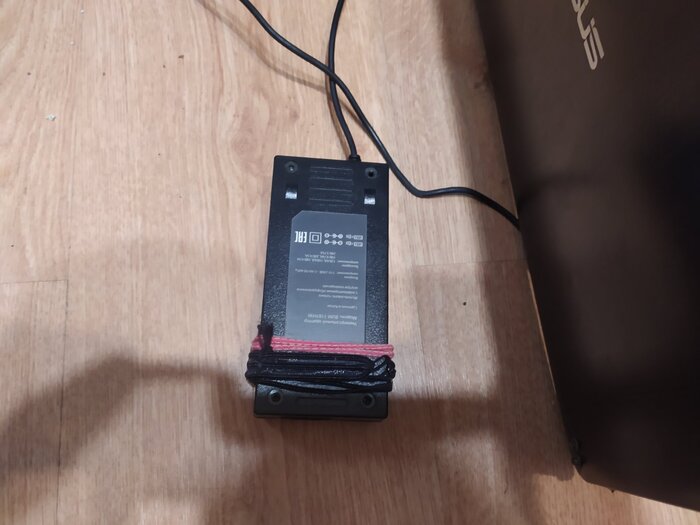

Наверное очень одарённый друг клиенту помог. Молчу про корпус, про зарядку к плате припаянную и выведенную через дырочку сзади. Принесли ЗВУК ПРОПАЛ! Динамики от наушников-лопухов воткнул. чёта, грит, сламалася

Сегодня на столе телефон подписчика "Samsung A035" с проблемой "Не включается, не заряжается". Начинаем ремонт с разборки аппарата и осмотра. Взгляд сразу же падает на разъём межплатного шлейфа, он же шлейф дисплея. Видим деформацию и повреждения.

Что ж, фронт работ понятен, осталось найти подходящий разъём в нашей волшебной коробочке , куда годами аккуратно срезаются и помещаются разъёмы со всех возможных шлейфов) Далее всё просто - снимаем старый...

устанавливаем новый разъём, пропаиваем под микроскопом каждый контакт, готово!
