Моему ноуту 10 лет :) Ранее ремонтировал шнур блока питания: Замена провода зарядки макбука в домашних условиях

Причина понятна: кабель разложился, разлохматился стал выглядеть неэстетично и бил током.
Пикабу говорит что прошел год, мне кажется - несколько лет. За это время вертел этот шнур как хотел и ничего с ним не стало, полет нормальный, металлическая оболочка не повредилась вопреки мнению людей в коментах.

Наверно месяцев 7 назад у меня сломалась клавиша "A". Не знаю что произошло, вылетела сама. Вот не знаю как так она сама вылетела. Ни одна клавиша не вылетела кроме этой.
Ходил я с этой болтающейся клавишей до прошлой недели. На прошлой неделе случилась другая проблема: клавиши F1, Q, A, F12, Backspace перестали работать. Может еще какие-то не работлаи, но я обнаружил что эти точно отказали.

Ситуация была интересная - клавиши то работали, то не работали. Либо все работали, либо ни одна не работала. Сперва я думал причина в грязи или залипании. У меня две операционки (Mac & Windows) и на обоих была эта проблема. Со временем частота неработы сильно выросла, а через какое-то время клавиши начали брать паузу и долго отдыхали.
В итоге мне очень сильно надоело писать людям тексты, в которых то присутствуют, то отсутствуют какие-то буквы. А программный код писать с такой клавой - с ума можно сойти.

В сети говорится, что вздутие аккумулятора и деформация корпуса может быть причиной проблемы с клавиатурой. У меня было вздутие. Но оно было несильным, корпус не пострадал совсем. Но проблема была явно аппаратная потому, что она наблюдалась на разных операционках и проблема была явно в клавиатуре. На всякий случай я нашел шлейф клавиатуры и отключил его от материнки. В итоге, как и ожидалось, клавиатура стала полностью нерабочей.

Загуглил учебные видеоуроки о том как ремонтируют клавиатуру:
Ремонт (версия 1)

Ремонт (версия 2)

Еще ремонт

Кстати, петли у меня плохо работали, это помогло:

Начитался отзывов типа:

сдал Macbook Air какой-то на ремонт, прождал пол года, через пол года пришел забирать т.к. отремонтировать не могут. В мастерской увидел ноут вдрызг разобранный, блок питания к нему потеряли, чехол тоже. В течении недели нашли и блок питания и чехол в состоянии будто блоком питания чистили канализации, а на чехле кажется паяли.
Отнес в другой сервис-центр, там сказали, что жесткий отформатирован, а **** (не помню что именно) поврежден.

Такие отзывы читаю не в первый раз. Когда-то давно нужно было что-то отремонтировать, прочел отзыв, после этого сразу захотелось самому все сделать. Сейчас тоже было принято решение ремонтировать самому.
При покупке клавиатуры страстей было рассказано о том как это все сложно и что сам я угроблю ноут. За замену клавиатуры просили 3500 руб. Дорого? В конце поста напишу свое мнение относительно стоимости ремонта.

Ранее я покупал батарею и пытался сам заменить. Тоже рассказывали, что сложно и что даже у них в мастерской все дрожат при замене батареи мака... Насколько помню, при замене батареи отключил разьем, снял два болта, отклеил батарею. Если руки растут из плеч, то вся сложность будет в том, что батарея приклеена. На мой взгляд, замена батареи - это относительно несложно.

Итак, поехали

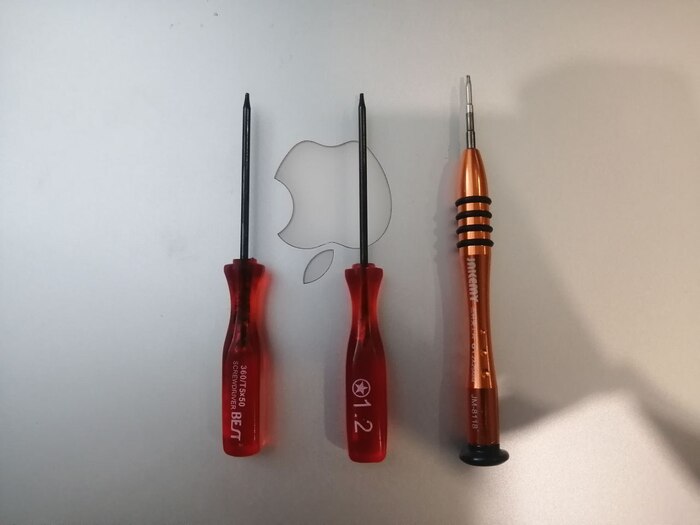

Все имеющиеся у меня отвертки. Оранжевую приобрел давно, рублей за 150 (если не ошибаюсь), а две красные шли в комплекте с батареей. Всего для работы мне потребовались эти отвертки (даже вроде две из трех) и одна маленькая часовая крестовая.

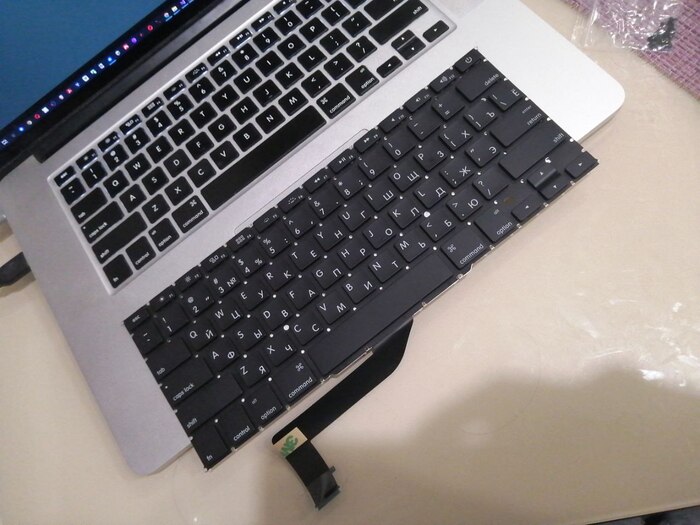

Цены на клавиатуры прыгают от 990 до 4500 и выше. На болтики тоже широкий диапазон цен от 99 до 400 руб.

До того как приступил к демонтажу элементов сделал фото ноута:

Мне очень не хотелось разобрать весь ноут, заменить клавиатуру, собрать, а потом узнать, что клавиатура не работает и проблема не в ней... Решил подключить новую клаву не разбирая ноут, чтобы еще раз проверить причину неисправности. Тут столкнулся с первой проблемой. Вот на ровном месте она возникла.

Дело в том, что шлейф новой клавиатуры имел язычок-ручку за которую нужно тянуть чтобы контакт вошел в гнезно. Но этот язык был с другой стороны.

Ручка была, но толку от нее не было. Это ввело меня в ступор ибо я не мог поверить в то, что ручку неверно приклеили к шлейфу. Как так-то!?

Полез в сеть чтобы посмотреть как люди устанавливают клавиатуру и заметил как один американец подметил момент и сказал что-то типа "я не знаю зачем китайцы приклеили ручку не туда, но давайте переклеим ее куда надо".
Я переклеил, потом зафиклисровал скотчем т.к. после переклейки ручка не держалась. Подключил клавиатуру и.... И о чудо, все заработало! Приступаем к замене клавиатуры!

Демонтаж

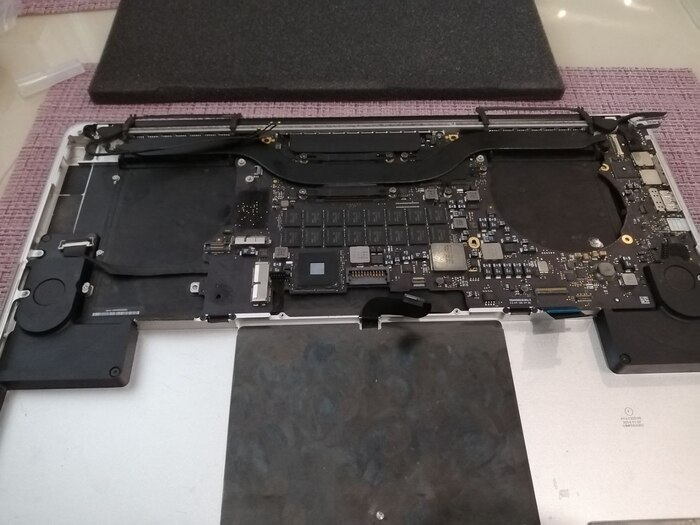

Распечатал фото корпуса и приступил к демонтажу. Все болтики выкручивал и закручивал в соответствующие места на фото:

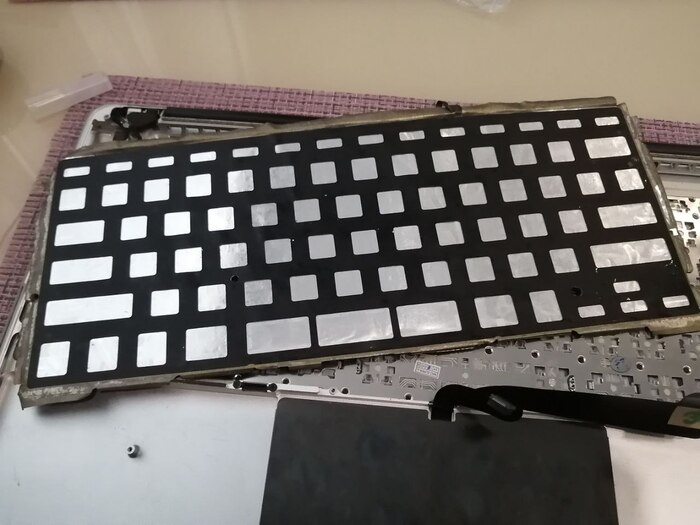

Снизу подсветка выглядит так:

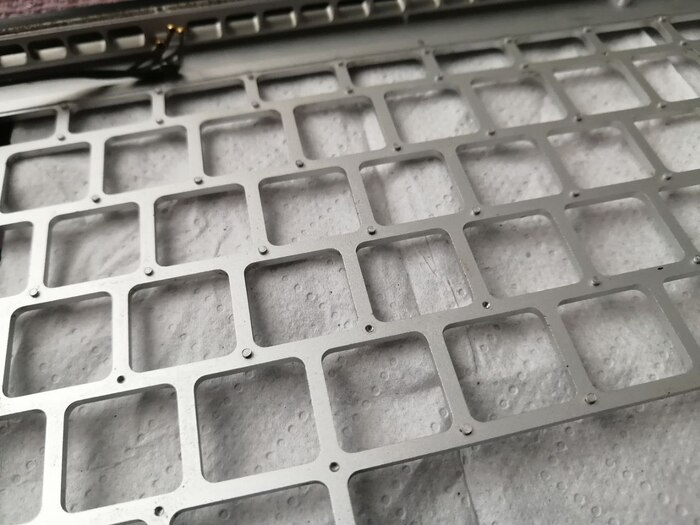

В итоге клавиатура держится на алюминиевых заклепках. Заклепки можно выбить, новую клавиатуру зафиксировал болтиками:

Установка новой клавиатуры

Новая клавиатура оказалась имеет ряд проблем.
Во-первых ее край почему-то острый как лезвие бритвы Жилет Мак3 турбо (я поранился когда провел пальцем). Этот край может повредить шлейф. Пришлось подточить край в определенных местах. А вот у родной клавиатуры край был везде гладкий.
Еще непонятно почему в некоторых местах у новой клавиатуры сделаны крупные отверстия. В этих местах ее не удалось прикрутить к корпусу:

Могли положить в пакетик болтиков с запасом. Положили ровно столько, сколько рабочих крепежных отверстий.

В процессе разборки чистил платы от пыли. Фото не сделал, но пыли было много и она была в очень труднодоступных местах. Без полной разборки ее бы не удалось вычистить.

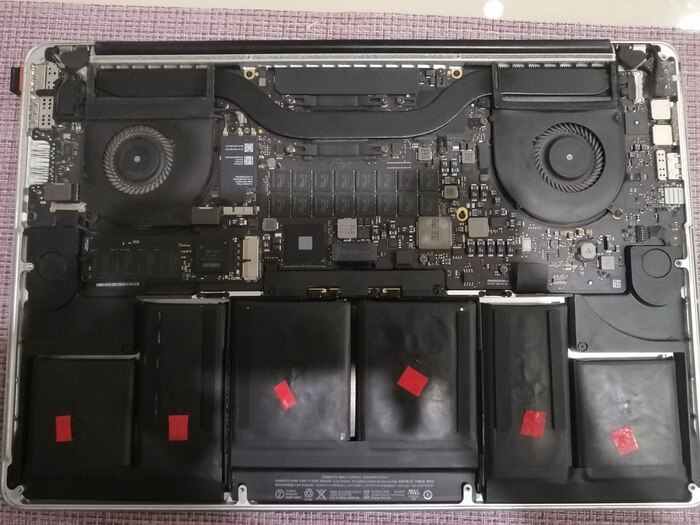

Думал что мне не придется отклеивать аккумуляторы для демонтажа клавиатуры. Оказалось что придется. В итоге вообще все пришлось снять с корпуса. Иначе нужно было бы как-то сильно корячиться с демонтажом старой и монтажом новой клавы. Начал собирать корпус:

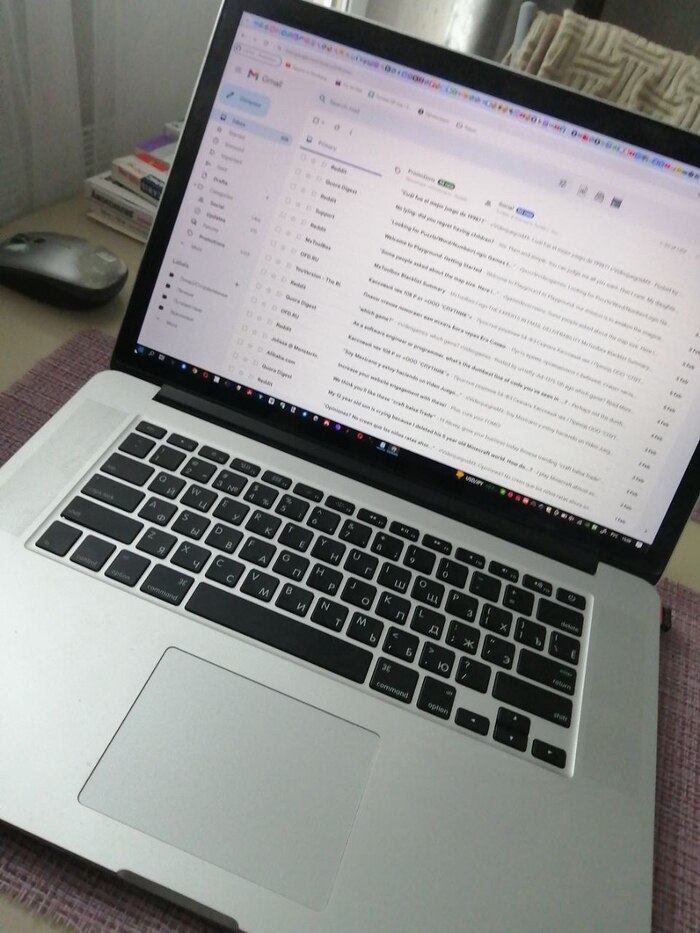

В итоге все работает:

Что по ощущуниям? Возможно я небольшой фанат таких клавиатур, по оущущениям текущая клава не отличается от оригинала.

Подсветка

Подсветка немного отличается. Некоторые части букв светятся поярче. Все же разница есть. Наверно это основное визуальное различие. Думаю причина точно не во мне, а в некачественных кнопках. Пытался сделать фото чтобы показать наглядно, но на фото проблемы не видно.

ИТОГ

Я лично разобрал ноут, заменил клавиатуру и теперь могу озвучить свое мнение по поводу ремонта.
Отвечу на вопрос "стоит ли этот ремонт 3500 руб?"
Скажу так, 3500 руб за этот ремонт - очень дешево.
Причины:
- легко сломать разьем, повредить шлейф
- можно повредить трекпад при демонтаже батареи
- нужно понимать некоторые нюансы. Например нужно помнить, что в первую очередь важно отключить питание и отложить устройство на 5 мин
- заклепки и стружка от отверстий могу стать причиной короткого замыкания. Нужно очень внимательно следить, чтобы в компьютер не попали частички заклепок
- сам процесс монтажа и демонтажа клавиатуры достаточно нудный. Лекго провернуть болтики.
- легко забыть где, куда и какой болт закрутить

Не знаю сколько стоит ремонт в официальных салонах, но думаю что 6000 - 7000 руб этот ремонт стоит. В официальных салонах, насколько понял, меняют всю нижнюю панель. Это надежнее и проще чем заменять клавиатуру.

Отдал бы я на ремонт свой ноут в салон? Однозначно НЕТ. Не думаю что там будут возиться с ним так же как я тем более за 3500 руб.

Надеюсь кому-то моя статья будет полезной и поможет починить свой ноут.
Всем хорошего дня :)

Сегодня я расскажу как яблочники ушли в отрыв во время создания 15 серии. А учитывая какие вещи при сборке своих смартфонов они делали до этого, то я могу сказать....

И если раньше я удивлялся от сложности работы с прошками, то теперь стало ещё тяжелее работать и с про максами. Хотя как посмотреть)

А ещё я удивлен что до меня так быстро дошел живой экземпляр 15 серии, потому что стекло сделали выпирающим из рамы и нереально тонкие рамки из за которых при ударе дисплей мгновенно отлетает в вальгалу доблестно проиграв асфальту.

Ну ладно, погнали знакомиться с потерпевшим, которому не помог ни ваш хваленый керамик шилд, ни суперпрочная титановая рамка.

Iphone 15 Pro Max собственной персоной)

А вот и маштаб поближе)

А я напомню что замена дисплея на эту вундервафлю стоит 50-60к славянских рупий, что составляет половину телефона.

Но мы же тут собрались посмотреть как я этот дисплей восстанавливать буду, потому что заменить дисплей много ума не надо. Тем более что тут у нас полностью целая матрица битым стеклом. Хотя обычно на 15 серии обычно все наоборот)

При этом программаторы и тестеры от 14 серии полностью подходят на 15. А значит что танцев с бубном даже при замене дисплея ни с тру тоном, ни с ошибкой неродного дисплея не будет, как это было например с 13 и 14 серии на старте продаж. Но это только для богатых сервисов)

А вот переклеить эту дичь ещё нужно постараться, потому что рамки тонкие и щелей между корпусом и стеклом нет вообще. И титановая рамка не гнется. А если будем поднимать дисплей на станке, то согнем разбитый угол и увидим на экране горизонтальную полосу в месте удара или весь дисплей станет зеленым. А оно нам не надо)

Короче вытащить дисплей из корпуса просто нереально.

Но я уже после S20FE ничего не боюсь, так что берем тонкую пленку, изопропил, сепаратор и с молитвами открываем данную вундервафлю)

С дисплея сняли почти все, кроме датчика освещения. Он же отвечает и за тру тон. Ещё в 13 серии под него вырезали дырку прямо в матрице и видимо Apple так понравилось данное решение, что они запихнули все тоже самое в 14 и 15 серию.

Выглядит эта дырка примерно вот так. И если руки не из плеч, то при снятии этого датчика легко можно пробить матрицу насквозь и получить на этом месте черное пятно на изображении. Такие дела)

Теперь мы должны попасть струной между стеклом и матрицей. А сделать это не так просто, тк рамка теперь полностью залита герметиком и места для того чтобы завести струну нет вообще. А если заведешь струну не туда, то очень быстро разорвешь матрицу. Удобно)

Поэтому нужно отрезать лезвием часть рамки в упор к стеклу и только тогда начать его срезать, иначе ахтунг)

Чистим матрицу от клея и что же мы видим? Теперь вся рамка дисплея приклеена к матрице и снять её почти невозможно. Н - надежность)

На 14 pro например герметиком была залита только ножняя часть рамки. А теперь на 15 Pro и Pro max вся рамка это и есть огромный кусок клея. На Apple watch 7-8-9 сделана такая же несъемная рамка. Так что если повреждена её часть, то с этим придется смириться или менять дисплей целиком, потому что её не поменять. Такие дела)

Подключаем дисплей обратно и проверяем что матрица прекрасно работает)

Затем берем новое оригинальное стекло с уже наклееной оптической пленкой. Опустим все эти байки что оригинальных стекл не существует. Все прекрасно покупается и продается. Как и все остальные запчасти на любой айфон. На авито с разборок любую запчасть купить можно и в любом количестве. Вплоть до ориг корпусов и дисплеев.

Очищаем матрицу от пылинок под зеленой лампой в антипылевой комнате.

И склеиваем ее с новым стеклом в вакуумном прессе, преварительно вручную отцентовав матрицу, потому что пресс форм на эту модель нет)

Закидываем дисплей в автоклав для удаления пузырей)

И достаем готовый дисплей без единой пылинки под стеклом)

Далее проклеиваем стыки на рамке дорогущим термоклеем. И убираем излишки клея изопропилом.

Клеим новую влагозащитную проклейку.

Затем собираем вундервафлю обратно и кидаем аппарат в морозилку на 10 минут)

И достаем готовый айфон)

Ну и олеофоб конечно же проверим, куда же без него)

Кстати вот вам и хваленая титановая рамка, которую погнуло от удара. Но дисплей все равно выдержит такое изгибы. Так что все нормально)

Выдаем Айфон обратно владельцу и обмениваем его на деньги)

По цене вышло 17500р

Всем удачных ремонтов.

Телефон мне прислать можно СДЭКом

г. Санкт-Петербург

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал со всеми ценами на ремонт ТУТ

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

С чем едят Amoled и OLED матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с ведущими Очумелых Ручек. Всем Добра)

Добрый.
Начну сразу с диалога для понимания ситуации:

Прибыл достаточно устарелый Iphone 13 Pro Max из Бунес Аира

Этот пакет я оставлю себе как трофей 🏆

Проблема банальная - есть imei, не видит sim и esim, а кнопка сотовые сети не активна.
Это может значить отказ esim, отказ микросхемы управления тактовыми частотами радиосвязи или кварц сдох.
Буду начинать с самого простого:

Вскрываю телефоны на своей спец.тачке за 60 тысяч, которая выдирает дисплей из корпуса без повреждений, что в дальнейшем позволяет сохранить товарный вид изделия и внешне вообще не будет видно следов вскрытия

Для ремонта этого телефона мне потребуется одна из донорских плат 13 серии, а точнее от того же 13pm:

Распаяв которую я украдаю микросхему esim

Начиная с 11 яблока или с ХS, чорт не вспомню, микросхемы esim сделали программируемыми и даже после прошивки начисто или увеличения внутренней памяти телефона электрическая симка будет активна.
Всё это конечно хорошо, только вот очень часто эти микросхемы умирают, унося за собой и физическую sim, и исходя из этого, телефон становится весёлым дорогим ipod с беспроводной зарядкой)
Суть ремонта данной неисправности заключается как раз таки в замене неисправной электрокарточки на исправную, которая берётся с оригинальной нерабочей платы.
После подготовки микросхемы нужно добраться до сдохшей в Аргентине, а для этого так же требуется распаять двухэтажную плату

Вот тут находится электросимкард

Выпаивается

И впаивается рабочая с донора

Что-бы туда-сюда не паять платы я использую сокет за 18 тысяч

И таких у меня есть на каждую серию от 11 до 14 яблочка:

Физическая карточка заработала, а значит пора отреболлить раму и запаять половины обратно

Не взлетело

А причина была простая: я оставил платы остывать на плите и с одной стороны её повело и из-за этого часть контактов покрошилась

Не страшно. В эту часть я долью чуть флюса, подую феном и прижму к раме.
Далее это дело нужно привести к максимально красивому виду

Сделать сервисную оригинальную влагозащитную проклейку

И проверить на защиту от воды

Стоимость данной работы составила всего 200$ (18000р по текущему курсу на тот момент) против 1000$ у официалов, хотя там наверняка просто предложили обмен на исправный телефон.
А местные мастера что?

А мне +4,95% к ЧСВ и 200 баксов в банк)
По времени заняло пару часов.

Далее телефон отправился во Владимир сдеком для дальнейшего использования.

В общем перехожу на международные доставки телефонов для их ремонта xD
Но на самом деле я уже давно получал посылки пару раз из Израиля, Филиппин, Гуанчжоу, Казахстана, пару десятков пакетов из Белоруссии и ещё откуда-то и это не говоря уже о тысячи посылок из сотен городов России.
Ну да и ладно. Шлют и хорошо)
Например, этот сет мне прислали за неделю:

Ну и без сладкого не обходится)

Задать вопрос по отправке телефона из любой точки мира можно мне в телегу, где такие микропосты анонсирую раньше чем тут, тут просто более подробнее описываю и карточек больше, правда 25 блоков бывает крайне мало и приходится резать пост, убирая важное и из-за этого многим бывает не понятна суть в некоторых моментах.
Посмотреть видеоформаты моих работ можно на ютубе и по традиции по срочно важным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Здрасьте.
Сегодня у меня на столе оказался MacBook Pro 14’ 21 года с заявленной неисправностью «черный дисплей».

По факту изображение имеется, но без подсветки.

Подкидываем плату в другую тушку и видим запуск. Это говорит о исправности материнской платы и проблемах со стороны дисплея.

Ну и долго искать не приходится, в глаза сразу бросается аномально низкое сопротивление там, где его быть не должно.
Придется разбирать дисплейный модуль.

Нагреваем и снимаем все лишнее.

Вытягиваем герметик по периметру.

И вот он виновник торжества - керамический конденсатор.

Удаляем его.

И подсветка появилась.

Устанавливаем на его место новый элемент.

Теперь всему этому безобразию нужно придать товарный вид.
Мазюкаем склеиваемые поверхности жижей из шприца.

Наклеиваем скотч и возвращаем назад резинку

Наклеиваем еще скотча и подкидываем матрицу для проверки.

После того как весь лишний мусор удален приклеиваем матрицу взад.

На этом все, до новых встреч.

Непонятным образов однажды на микроволновке Gorenje включился Демо режим. Этот режим ничем не отличается от обычного рабочего режима, кроме одного нюанса - ничего не разогревается.

Была изучена вся инструкция вдоль и поперек, был перечитан почти весь интернет. Ответов ноль. Все советы, что были найдены - не срабатывали. Тех.поддержка производителя сказала ждать ответа от 3 дней. Естественно, это мало кого устроило. Начали звонить в разные сервисные центры. И одни красавчики откликнулись помочь удаленно, по ватсапу, безвозмездно, за что безмерно им благодарен. Выяснилось, что у этой микроволновки есть клон под известным китайским брендом.

Перевод:
Демонстрационный режим можно включить или выключить следующим образом: Подключите духовку к электросети и в течение десяти секунд последовательно нажимайте кнопки "часы", "Ключ" и "Пуск/остановка". При необходимости духовку сначала необходимо отключить от сети.
Последовательность нажатий 1-2-3 действительна для пользовательских интерфейсов с версией SW ниже 2.25. Начиная с этой версии, последовательность нажатий составляет 1-3-2.

Думаю данный способ будет полезен и для других моделей данных производителей. Оставляю инструкцию тут, чтобы увековечить свои 2 дня страданий. Надеюсь кому-то это поможет! Спасибо за внимание.
