Не первый раз вижу такую проблему: затекание ЖМ под наклейку, на не вскрытой до нас консоли. По замерам: практически нулевое сопротивление вместо 8-10ом по питанию ЦПУшной части и 2-3ом по ГПУшной. После удаления ЖМ сопротивления нормализуются.
Поступил заказ на ремонт цифрового фортепиано на дому у клиента.
Прихожу, разбираю, внутри выглядит вот так
Зеленая плата отвечает за управление, желтая за ее питание, снимаю обе, прозваниваю
Проблема в плате управления
Короткое замыкание по линии 3,3 вольта на конденсаторе С135
Подаю в эту линию питание от 0 до 3,5 вольт с ограничением тока 2 ампера чтобы найти виновника короткого замыкания, в это время происходит щелчок и неисправный элемент отгорает, что же это было, неизвестно, виновника так и не нашел, короткое замыкание устранил выжиганием
На этом ремонт был закончен, собираю, проверяю
Всем удачи.
Раздел с ключами "сидит" в разделе на SSD M2. NAND/eMMC/SPI с ключами нет. Если SSD умирает/форматируется/теряется, то консоль становится кирпичиком. Всегда есть шанс поймать ошибку обновления софта или смерть SSD. Делайте бекап.
Всем привет! Сегодня на ремонте у нас "игровой" ноутбук MSI GF75 Thin 10UEK-047RU с проблемой - пропала дискретная видеокарта из диспетчера устройств.
В этой модели установлена с завода видеокарта RTX3060 with Max-Q Design. Это значит, что мощность этой карты ощутимо ограничена, в данном случае - до 75 ватт. Поэтому, выражение "игровой" мы пишем в кавычках.
Вот наш страдалец, который пропал:
Итак, диагностика проста до ужаса. Для начала замеряем все силовые дроссели вокруг видеочипа на предмет сопротивления и сразу находим проблему по фазе питания 1.8 вольт
Ну, сопротивление слишком мало, должны быть килоомы. Дальше будем подготавливать плату к отпайке чипа:
Используем нашу паяльную станцию ИК650, видавшую виды (купили специальную термостойкую краску, всё никак руки не дойдут покрасить рабочую поверхность), снимаем видеочип с платы при достижении температуры 210 градусов. При этой температуре начинается первая ступень плавления припоя, вернее его разрушения.
Чип демонтирован, а вот наше приспособление для охдаждения печатный плат после пайки:
Подготавливаем посадочное место для запайки "нового" чипа (увы, новых нет в продаже. По крайней мере не было на момент ремонта этого ноутбука). Используем хороший флюс NC5070, он же всеми любимая Ersa
Процесс запайки на фото не попал, да и картинка не отразит все протекающие события. Скажу лишь: рекомендуем поднять верхний нагреватель!
Далее проверяем, что у нас по фазе 1.8 вольт, а там:
Грустно и точка. Но, хорошенько подумав, приходим к выводу, что на этой линии висит ещё и микросхема SPI Flash, в данном случае 25U1633F, аж на 16 мегабит! Если помним, сколько бит в 1 байте, то делим 16 на 8 и получаем 2 мегабайта памяти. Но зачем? Дамп этой флешки занимает всего ~900кб, поэтому заменяем редкую в нашем селе флешку на 25Q80WNIG (да любую на 8 мегабит, но с питанием 1.8 вольт).
А вот это уже куда лучше! Собираем ноутбук взад и смотрим на результат.
Хладомазь намазана, тесты запущены! Пара дней интенсивной работы и выдаём клиенту.
Всем спасибо за внимание, с вами была команда DC Service, г. Сургут (ХМАО). За консультацией можете обращаться по любому средству связи, найти нас просто, контактов здесь не будет, ибо реклама.
PS: Если кто то не может найти схему, биос, boardview - можете написать мне в Телеграм @DeviceDB_xyz https://t.me/DeviceDB_xyz, посмотрю по своей базе
Всем привет, расскажу немного про себя. Зовут меня Евгений, можно просто Женя. Мне 27 лет. Я зарабатываю себе на жизнь тем, что ремонтирую и продаю материнские платы. Я покупаю неисправное железо, в основном это китайские материнские платы, ремонтирую их, тщательно тестирую, если всё ок, то продаю за 70-80% от цены алиэкспресс. Покупателей информирую о судьбе платы.
Я не профессионал. У меня нет высшего образования. Пайка была моим хобби и постепенно переросла в работу, которую я очень люблю. Последние годы я выживаю благодаря этому хобби.
Я хочу попробовать начать делать посты по ремонту материнских плат с коротенькими видео, а в будущем вести лайв стримы, где буду ремонтировать платы, отвечать на вопросы и так далее.
Для съёмок у меня пока ничего кроме телефона нет, к такому я не готовился.
Как думаете, стоит попробовать? Мне очень важно знать мнение пикабу. Я с вами уже много лет и где, как ни тут, сделать сложный для себя шаг.
Для первого поста я бы хотел показать ремонт, который произошёл сегодня.
Встречайте, материнская плата Huananzhi x79 2.49pc. Была приобретена мной за 2000 рублей. При осмотре я увидел вырванную микросхему Bios, вырвана она была с "мясом", 1 контактная площадка оторвалась вместе с самой микросхемой. Так же на углу платы рядом с микросхемами питания процессора я заметил царапину, которая прошла по нескольким дорожкам и одному резистору.
Фото в районе микросхемы Bios
Фото в районе шим питания процессора. Спойлер! Зеленым выделен резистор, это важно, мы к нему ещё вернёмся)
Для начала я решил разобраться с микросхемой биос, так как без неё я точно не смогу запустить плату, к тому же, внимательный осмотр царапины не выявил повреждённые дорожки или элементы.
С донорской платы я снял микросхему биос, прошил её проверенной прошивкой для этой платы. Так же восстановил площадку под микросхему. С помощью лезвия зачистил дорожки и припаял к ним проволочку, зафиксировал и заизолировал всё это дело с помощью чёрного УФ лака.
Так же не забыл и про подгоревшую кнопку.
После запайки биоса и проверки всех сопротивлений, я решил попробовать запустить плату. Плата стартанула, но пост-коды не побежали (это такие циферки, которые говорят о том, что материнская плата включилась и теперь опрашивает различные узлы и компоненты ПК). Это означало, что имеется проблемы помимо оторванного биоса.
Я решил вернуться к царапине, проследив её путь стало понятно, что кроме дорожек она могла коцнуть и резистор, хоть и визуально он цел. Прозвонил его и обнаружил сопротивление около 600кОм. Очень необычное сопротивление, обычно бывают резисторы 0 ом, 2.2 ом, 1к и так далее, а тут прям подозрительный какой-то. Взяв донорскую плату с таким же расположением компонентов и нашёл там этот резистор, его номиналом составил 24кОм, что явно меньше 600. Я очень давно запомнил одну вещь, резистор не может уменьшить своё сопротивление, он либо увеличивает его, либо вообще сгорает и перестаёт пропускать электричество.
Я сделал вывод, что предмет повредил резистор, резистор же перестал в результате этого выполнять свою функцию, за что и был приговорён к замене.
После замены резистора, на плате побежали пост коды и она выдала изображение. Снял видео, где виден результат ремонта, а так же мой небольшой затупил, который я достаточно быстро решил)
Простите, пришлось немного задушить качество видео, что бы оно влезло на сайт. Так же извиняюсь за ошибки и запятые.
Оцените порыв, так скучно стало ремонтировать, решил для разнообразия отмочить и сделать пост) В комментарии скину ещё несколько видео, там я отремонтировал следующую материнскую плату, но снимал уже каждый свой шаг.
Upd. Видео ещё и обрезалось, добавлю продолжение
Парни,
собираю батарею для робот пылесоса.
Собрал одну на банках от Теслы.
И на никелированной ленте.
Тут дёрнула меня нелёгкая измерить сопротивление ленты между 2мя ячейками.
Сопротивление вышло 2мОм.
Сопротивление как сопротивление,
пока в голову не пришла дурная мысль
использовать кусок медной шины толщиной 0.1мм.
Медную шину напрямую к контактам батареи не смог приварить.
То ли медь с железом не дружит.
То ли аппарат контактной сварки у меня не вытягивает.
Но вот никель с медью!
Здесь удалось.

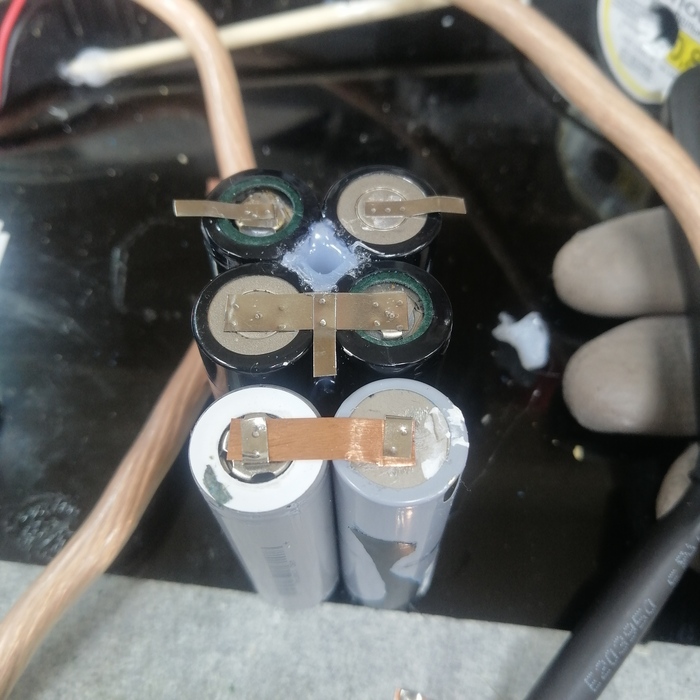

Что из этого получилось видно на фото.
Для не человеческого эксперимента использовал старые элементы.
В принципе, покрыв электроизоляционным лаком, склоняюсь к тому что бы воткнуть в свой пылик.
Сопротивление такой шины вышло
0.5-0.6 мОм.
Замерял YR1035+
Кто, что думает по этому поводу?
Может это все херня и не нужно этим заниматься.
Или наоборот, что нибудь добавить?
Например слой серебра?
Высказывайтесь,
конструктивная критика и идеи приветствуются.
