Как неопытных помощников машиниста водить поезда учат-21

Предыдущий пост:
Как неопытных помощников машиниста водить поезда учат

***

С Михалычем я проработал несколько лет. Некоторые его наставления я вспоминаю до сих пор. Привожу некоторые из них. Может, кому-то из моих коллег пригодятся эти мудрости.
О ремонте электропоезда и устранении неисправностей.
"Любой контакт, реле и прочее электрооборудование в шкафах считай, что находится под напряжением. Даже если ты токоприёмники опустил и батареи отключил - голыми руками не трогай".

"Любая блокировка безопасности может быть закорочена и функцию свою не выполняет".

"Если у тебя возникла неисправность, ты её устранил повесив перемычку (перемычка - провод с двумя "крокодилами", с помощью которого можно что-то запитать, зашунтировать и т.д. в электрических цепях - прим.) или что-то подклинив, подложив бумажку и так далее - так и оставляй до конечной станции, в пути нефиг экспериментировать. Едет поезд - пусть едет. Начнёшь умничать, перевешивать перемычки, что-то придумывать - доломаешь поезд, что вообще встанешь колом".
"Если устранение неисправности требует стоянки несколько минут - старайся это делать на перегоне, а не на станции, а то дежурный по станции развоняется".

"Перемычку вешай сначала на минусовой провод, а потом на плюсовой".
"Старайся не вешать перемычки при разгонах и торможениях".
"Если слесаря копались в твоём поезде, что-то делали, устраняли, чинили - всегда спрашивай и проверяй лично, что именно они делали, чинили и, главное, что они отключали, обходили для своих действий. Эти спецы тормоза нафиг отключат, если им надо будет, так и оставят".
"Целый предохранитель - не равно исправный и проводящий ток".


О безопасности движения.
"Если не уверен, с какой скоростью следовать, с той или другой - следуй с той, что меньше".
"Всегда помни, что белый огонь локомотивного светофора может свидетельствовать о разрыве рельса".
"В солнечную погоду скорость кажется ниже фактической, а в ночное время - выше".
"Лучше проехать первыми вагонами мимо платформы, чем не доехать хвостовыми до неё же".
"Лучше опоздать, чем уехать раньше графика".
"Нарушать инструкции нужно с умом. Есть инструкции, которые нарушать нельзя ни в коем случае".
"Инициатива наказуема".


О других железнодорожниках.
"ДСП (дежурный по станции - прим.) - твой враг. ДНЦ (диспетчер - прим.) - в зависимости от ситуации".
"ДСП всегда заинтересован в том, чтобы ты свалил с его станции. Горишь ты открытым пламенем, у тебя умирают люди, нужна помощь - дежурный будет стараться тебя выпереть со своей станции".

"ДНЦ заинтересован в том, чтобы ты ехал графиком, что бы у тебя в поезде не происходило".
"Сбить путейца - геморрой выше крыши. Следи за этими не всегда трезвыми ребятами".
"Можно делать что угодно, хоть стоять в поле и поставить раком всё движение, если есть лицо, на которое это можно спихнуть".

"Машинист - последнее звено в безопасности движения. Ты должен стоять на своём и слать на х...й всех, кто пытается заставить тебя сделать иное. Они потом скажут, что ничего тебе не говорили, что ты сам дурак, и даже если их возьмут за задницу - им дадут меньше, чем тебе".
"На любой пассажирской платформе может быть проверяющий. Поэтому нужно хотя бы визуально со стороны всё делать как по инструкции".


Продолжение следует.

Показать полностью
89

Муромские автомотрисы для Кубы

Бороздя просторы интернета, наткнулся на незнакомый мне пепелац.)

Оказывается такие автомотрисы выпускал Муромтепловоз в 2013 году, как я понял, на экспорт для Кубы.

Называется это - самоходный вагон, несамоходный вагон СВг-10, ВС-5.

Двигатель ЯМЗ-238, мощность двигателя, кВт (л.с.) 176(240).

Трансмиссия гидромеханическая, гидропередача VOITH D854.3Е.

Есть и просто CВ-10 (видимо без гидро).

Ширина колеи 1435 или 1520 мм.

На сайте Муромтепловоз есть ещё рельсовый автобус «ALISA».

Выпускался он или нет - не знаю.

Вообще подвижной состав на Кубе - это отдельная песня.)

Вагон повышенной комфортности.)

Советский тепловоз ТГМ8ЭК с номером 38266 в составе сплотки. Станция Морон, Куба.

Маневровый тепловоз американского производства (1954-1965), серии G8. #50935 отправляется с пригородным поездом на Сиего-Де-Авилла.

Станция Морон, Куба. Ноябрь, 2016.

Первый крытый вагон - советского производства.

Тоже старый "американец".

"Чех"  721 (T 458.1).

Куба, Гавана, вокзал Кристина (27 октября 2010 г.).

"Китаец" DF7G-C.

Куба, провинция Матанзас, станция Карденас.

Куба, провинция Ольгин, Багуанос (январь 2012 г.)

Куба, провинция Санкти-Спиритус (23 марта 2001 г.)

РА-26 (на основе Пазика), разработанного и выпущенного на заводе «Калугапутьмаш».

Источник.

Источник.

Источник.

Автомотриса Ас-10Т. Муромтепловоз.(кстати, подскажите, что сейчас с заводом?)

Очень похожа на представленные выше.

Показать полностью 16 1
545

Поезд в Новосибирск

Давным-давно собрался я поехать из Казани в Новосибирск на поезде. Как раз за тем грузовичком, который описан в истории Радио Китая.
Залез в свой вагон, нашел свое купе, смотрю там только одна женщина лет пятидесяти, и больше никого. Вот, думаю, хорошо то как, тесно не будет. Поздоровался, достал тогда ещё новинку - электронную книгу и приготовился насладится длинным путешествием в компании книги. Что может быть лучше.
Соседка моя поздоровавшись со мной, представилась и начала неспешный такой разговор ни о чем, как это принято в дальней дороге. Слушал я урывками, потому что был поглощён сюжетом книги, куда пялился одним глазом, проявляя вежливость и изредка поддакивая. Соседка же не умолкала ни на минуту. Рассказывала про свою дочь и сына, про зятя и сноху, про внуков, и собак тех самых внуков, как окотилась кошка и ощенилась собака, о том, как младший внук потерял ботинки в школе, а внучка случайно подожгла свои банты. Бесконечный перечень имён, событий, происшествий и их взаимосвязь меня убаюкивала, покачивание вагона вносило свою лепту и я лёжа на своей полке задремал, и проснулся только часов через шесть, не раньше. Просыпаюсь и...
- Ну вот, и он, значит, поехал на машине в магазин, а там встретил Василия, ну я вам про него рассказывала, это племянник золовки от второго брака двоюродного брата жены Сергея, который...
Я охренел. Все время, пока я спал, повествование не останавливалось ни на минуту. Вот, думаю, тетка, даёт. Тут объявили остановку, сказали на час, ибо паровоз будут перецеплять. Я ретировался на перрон, нашел ларек с рыбой и пивом, и купил свежую газету. Несмотря на весьма позднюю осень, я решил посидеть на лавочке, чтобы дать возможность отдохнуть языку моей спутницы. Развернул газету, открыл пивко, попиваю и наслаждаюсь тишиной. И вдруг:
- А вот вы где! А я думала, что вы в туалет вышли. Что пишут? Что нового? Я же вам начала рассказывать про Евлампия. Так вот, он значит,.... И полился ручей слов, и не было ему конца.
Так мы и ехали несколько дней до самого Новосибирска. Никого к нам не подсадили, о чем я мечтал уже искренне, чтобы уши были заняты чужие, а не мои. Однако, всему приходит конец, и мое путешествие окончилось.
Когда мы выходили с ней из вагона, она меня поблагодарила, и сказала, что я очень интересный собеседник, и что ей было приятно поболтать. Что любопытно, за всю поездку я не сказал и 30 слов. Но собеседник оказался отличный. Вот как оно бывает.

Показать полностью
67

Гибриды наступают

Грузовой оператор DB Cargo, входящий в состав железных дорог Германии (DB), подписал с японской компанией Toshiba договор на поставку 50 гибридных маневровых локомотивов.

Обе компании будут совместно разрабатывать эти локомотивы.

После завершения поставки еще 50 гибридных локомотивов DB Cargo возьмет в аренду у лизинговой компании Railpool.

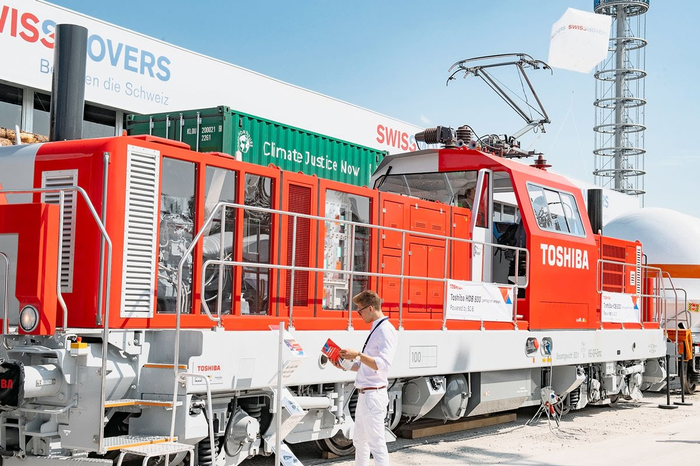

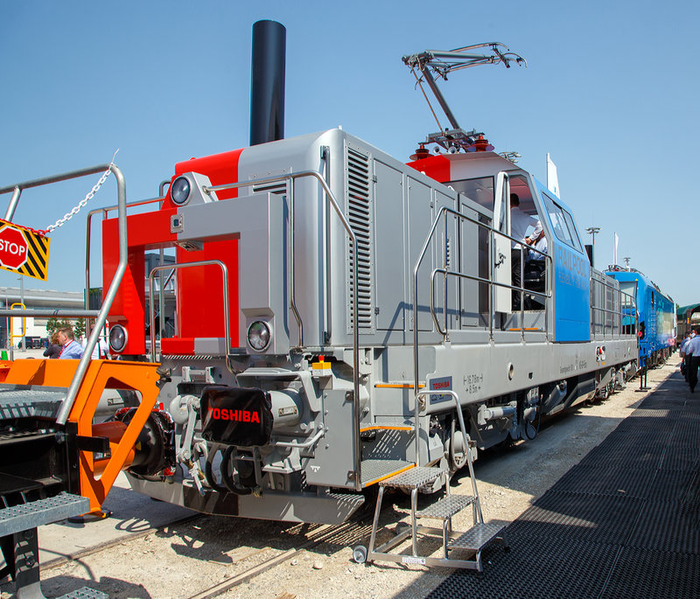

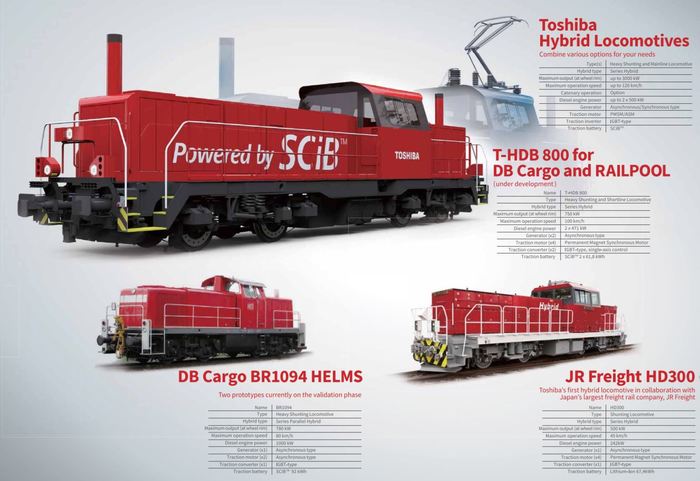

В 2019 г. на выставке транспорта и логистики в Мюнхене компания Toshiba представила первый предсерийный образец нового гибридного маневрового локомотива HDB 800, который рассчитан на питание от контактной сети, от дизеля или аккумуляторных батарей.

Гибридный привод предусматривает питание силовой установки от двух дизелей компании MAN мощностью по 471 кВт и двух модулей литиевых аккумуляторных батарей мощностью по 61,8 кВт.

Максимальная мощность на ободе колеса составляет 750 кВт.

Локомотив оборудован четырьмя синхронными электродвигателями с возбуждением от постоянных магнитов и способен развивать скорость до 100 км/ч.

Электрификация - 15 кВ, 16,7 Гц.

Эта новость понятна, DB Cargo рассчитывает, что переход к использованию новых гибридных локомотивов обеспечит 30 %-ную экономию энергии и снижение расхода дизельного топлива.

Избыточная энергия от источника питания, или энергия, получаемая от рекуперативного торможения, заряжает аккумуляторы.

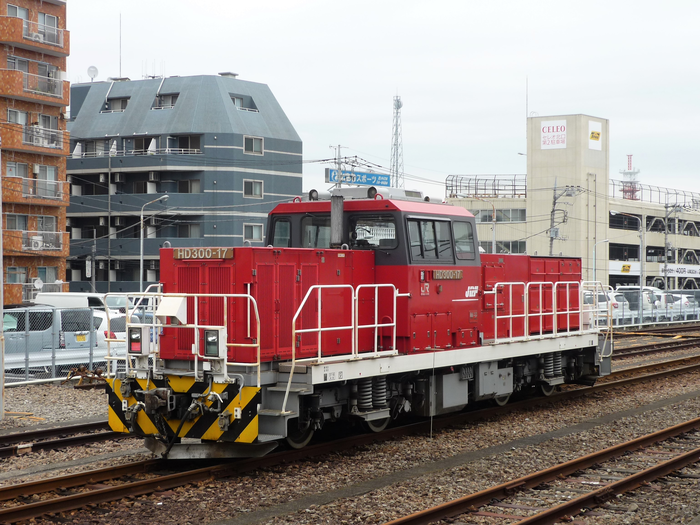

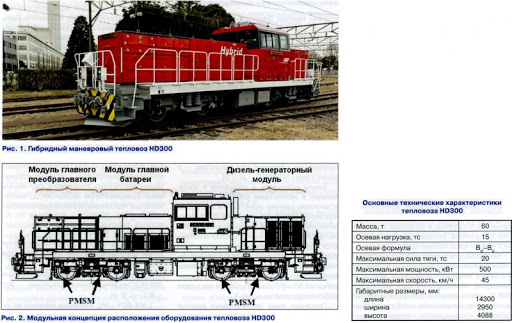

Тем более, что Япония достаточно успешно эксплуатирует HD300 (дизель-аккумуляторный).

Лично у меня вызывает недоумение вот эта новость:

дирекция железных дорог Норвегии(а в Норвегии всё очень хорошо с нефтью) завершила исследование возможностей отказа от дизельной тяги на неэлектрифицированных линиях с целью полного исключения выбросов углекислого газа.

При этом рассматривались пять альтернативных решений:

водородное топливо, биогаз, биодизельное топливо и тяговые аккумуляторные батареи — с частичной электрификацией или без нее.


По результатам исследования сделан вывод о предпочтительном использовании подвижного состава с тяговыми аккумуляторными батареями в сочетании с частичной электрификацией.

Дизель-поезд класса 93 на линии Nordlandsbanen.

Наиболее протяженной неэлектрифицированной линией является магистраль Nordlandsbanen (728 км) на северо-западе страны.

Полная электрификация Nordlandsbanen обошлась бы в сумму 1 ‒ 1,3 млрд евро.

Вместо этого рассматривается возможность устройства на магистрали шести участков с контактной сетью общей протяженностью примерно 110 км для подзарядки аккумуляторных батарей во время движения поездов.

Так Норвегия намерена сократить выбросы углекислого газа.

Интересно посмотреть, что получится в итоге. )

Источник.

Источник.

Источник.

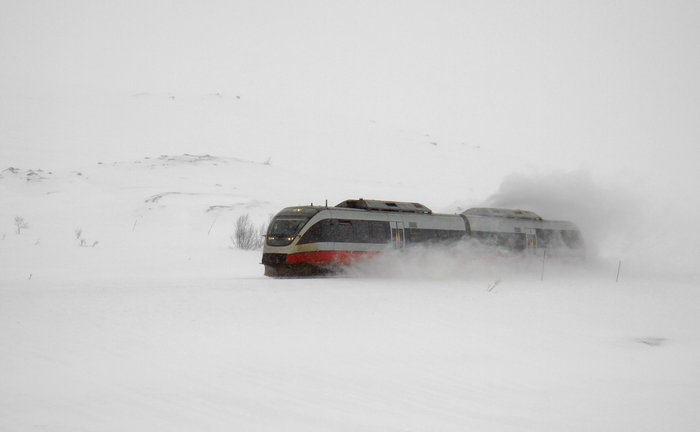

Красоты Nordlandsbanen. )

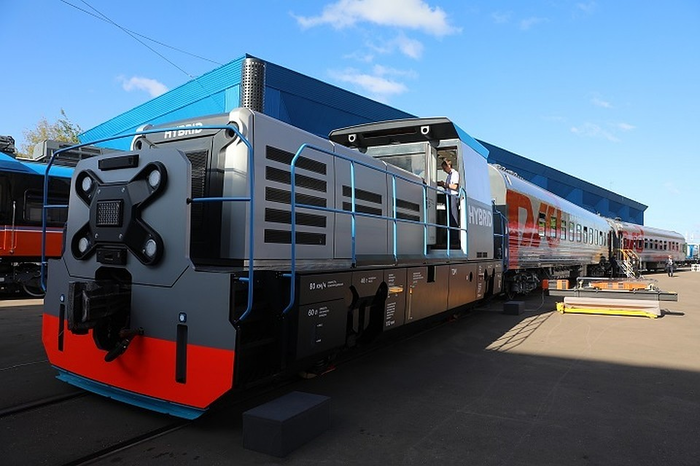

ТЭМ5Х — Тепловоз с Электрической передачей, Маневровый, тип - 5, Х (Hybrid) - гибридный.

Является модернизированным тепловозом ТЭМ31Г-005.

Показать полностью 8 1
229

"Ядерные" вагоны

Речь в посте пойдёт о вагонах с отработанным ядерным топливом (ОЯТ).

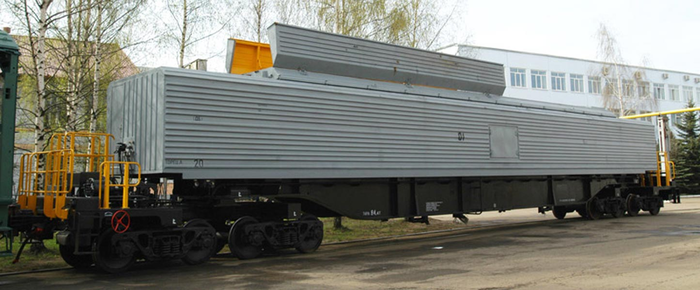

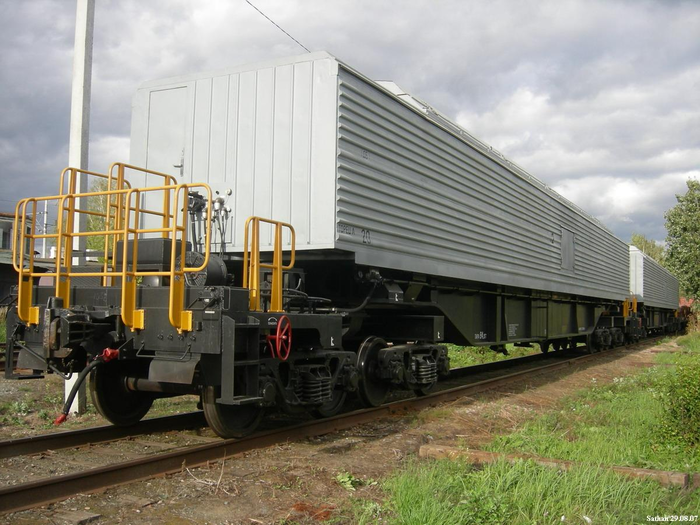

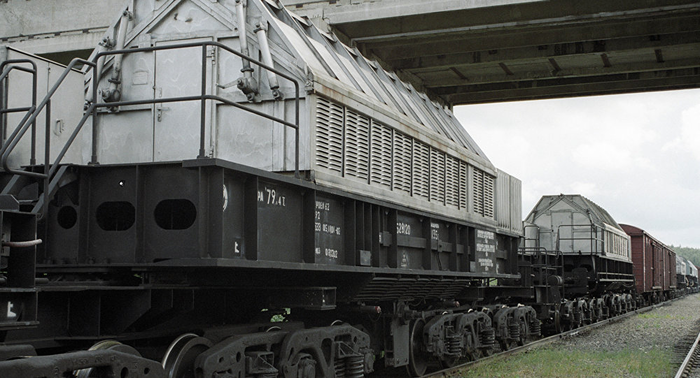

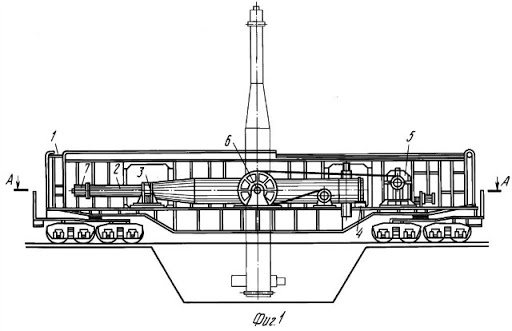

Вагон ТК-84/1 предназначен для перевозки транспортного упаковочного контейнера ТУК-84/1 с отработанным ядерным топливом в составе специального поезда по железнодорожным путям ОАО "РЖД" со скоростями не более 100 км/ч.

Разработан на Тверском вагоностроительном заводе (ТВЗ), предназначенный для транспортировки по железной дороге отработанного ядерного топлива (ОЯТ), выгружаемого из реакторов Белоярской АЭС (Свердловская область).

В конструкции используется специальная технология загрузки-разгрузки ОЯТ.

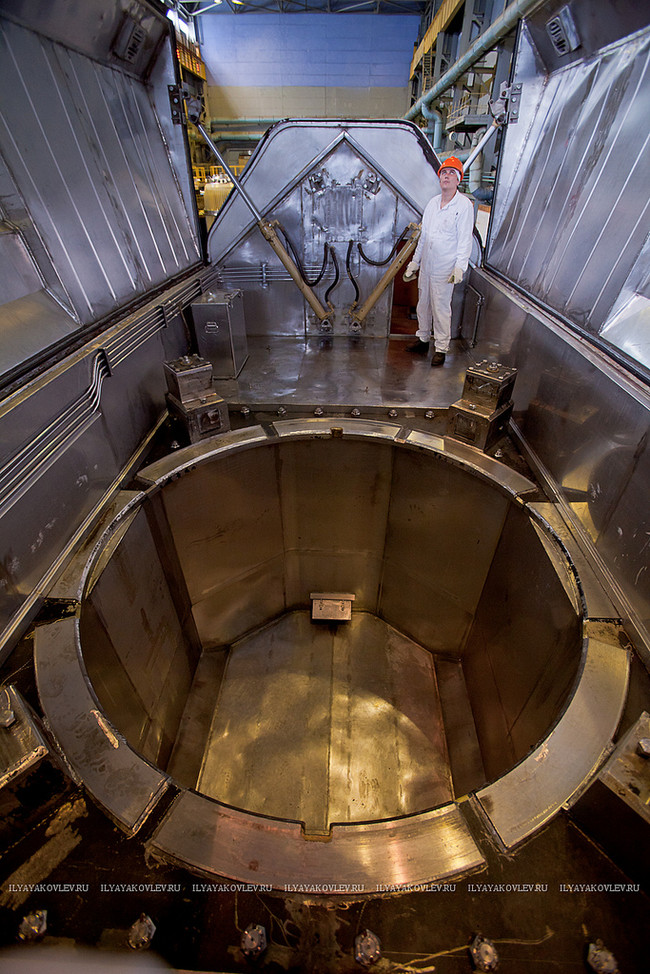

В вагоне открываются крыша и днище, и с помощью специальных гидроприводов контейнер из горизонтального положения устанавливается вертикально, фиксируясь специальными устройствами под загрузку.

Белоярская АЭС – единственная в России станция на «быстрых» нейтронах, что обусловило необходимость учитывать при проектировании особые габариты применяемых на ней ТВС.

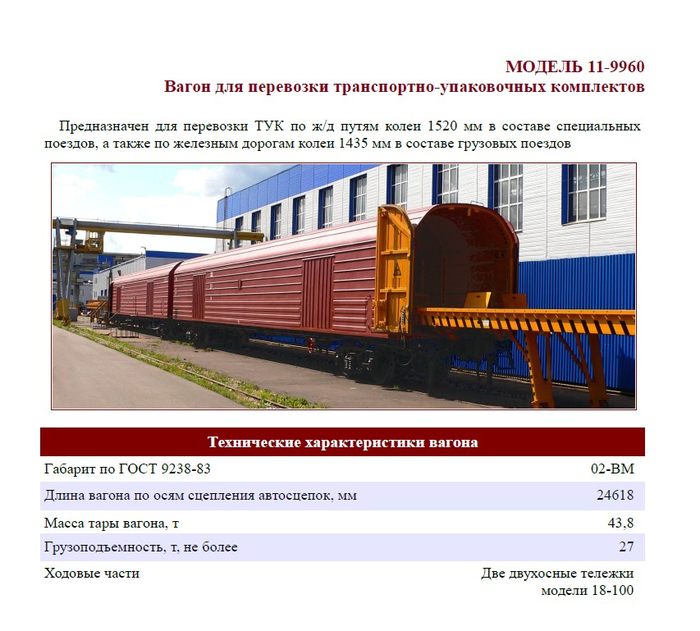

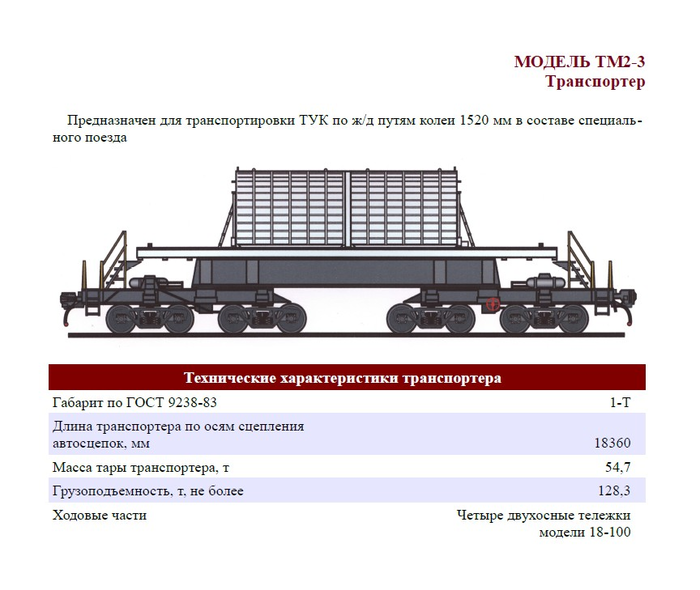

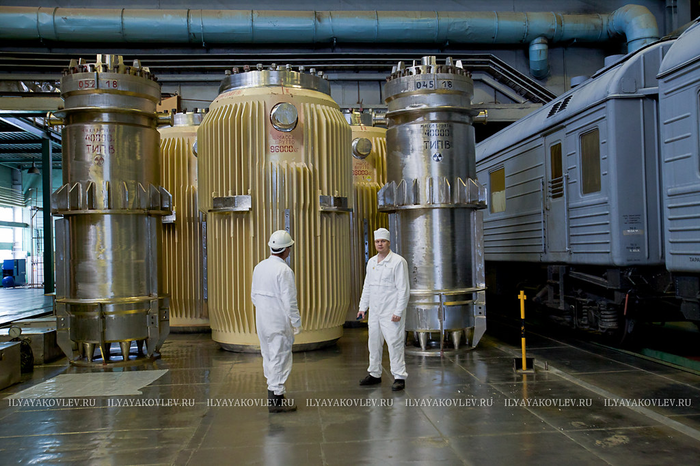

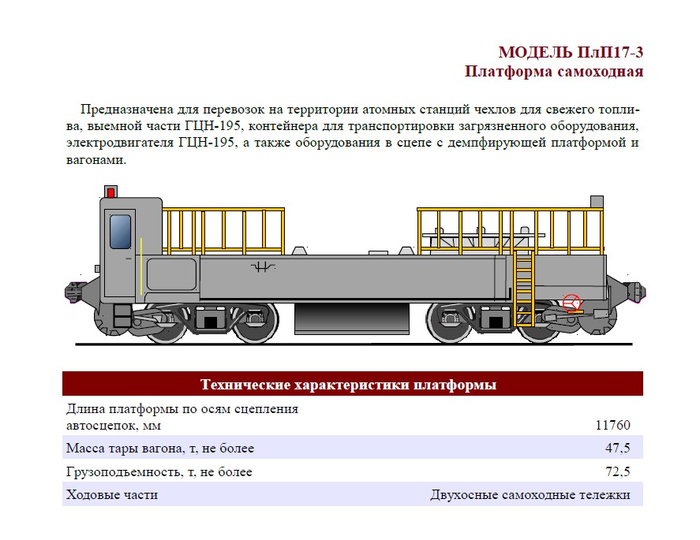

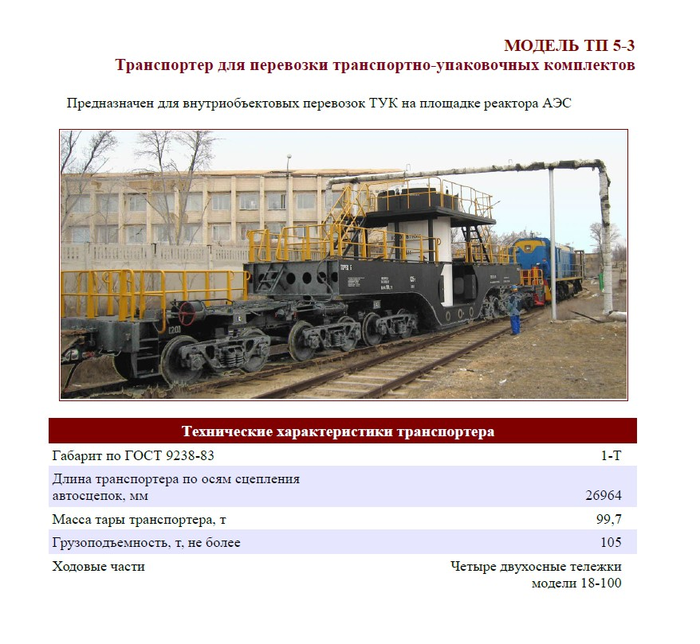

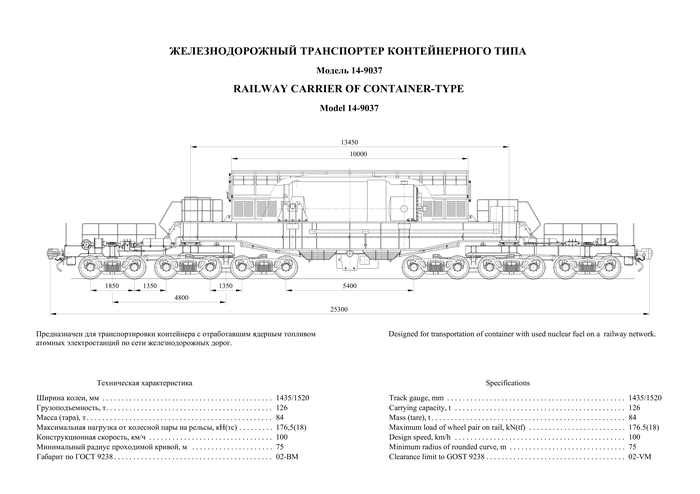

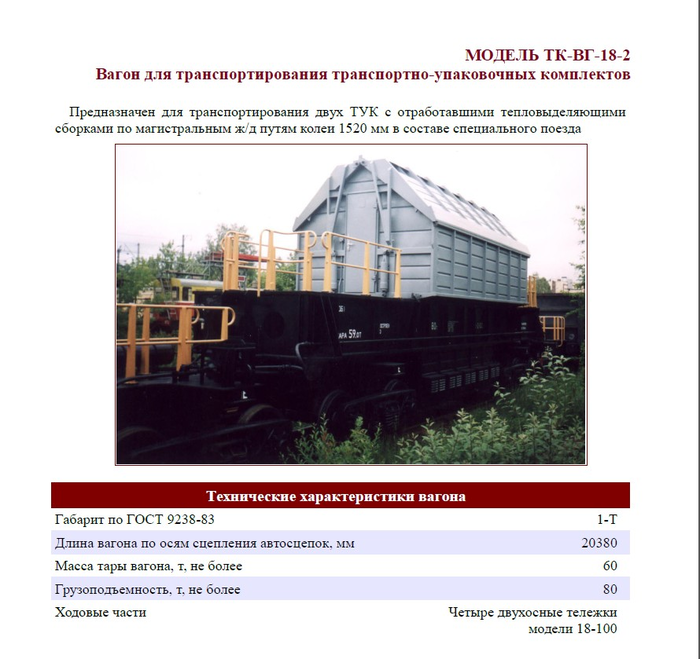

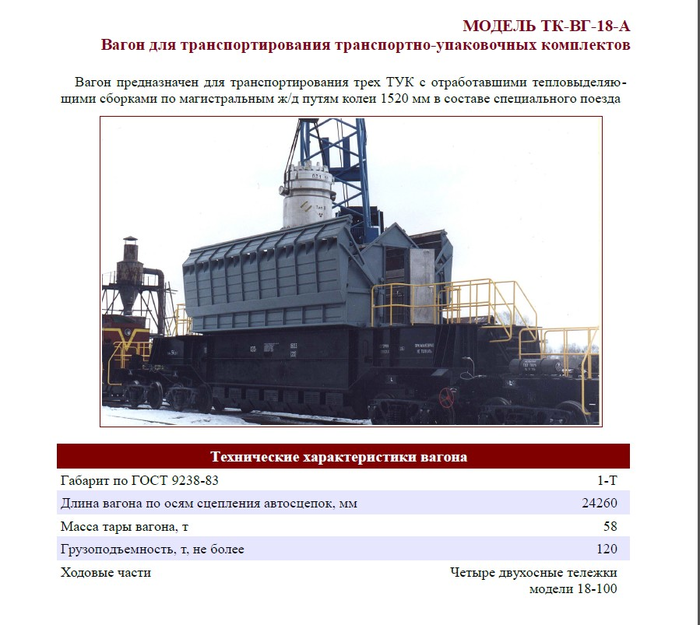

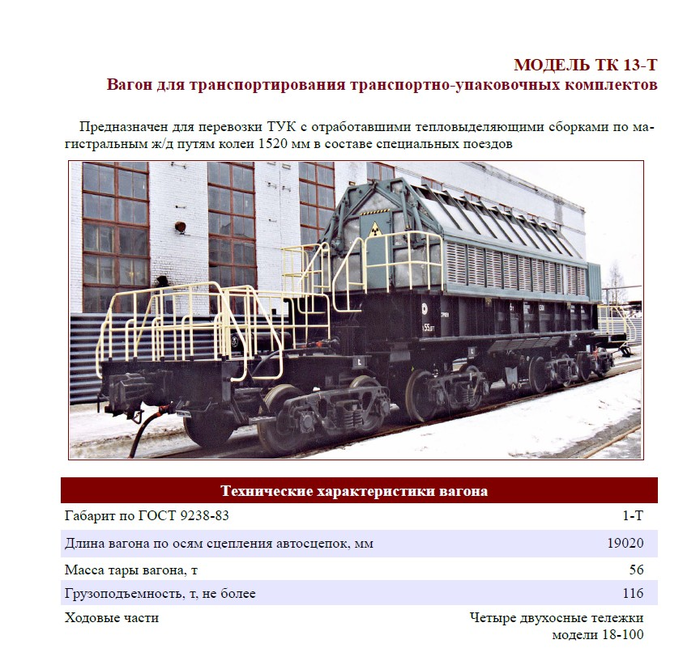

Вообще вагонов для ОЯТ оказалось великое множество, видимо, для разных типоразмеров контейнеров.

Внизу ошибка-тележек явно шесть.)

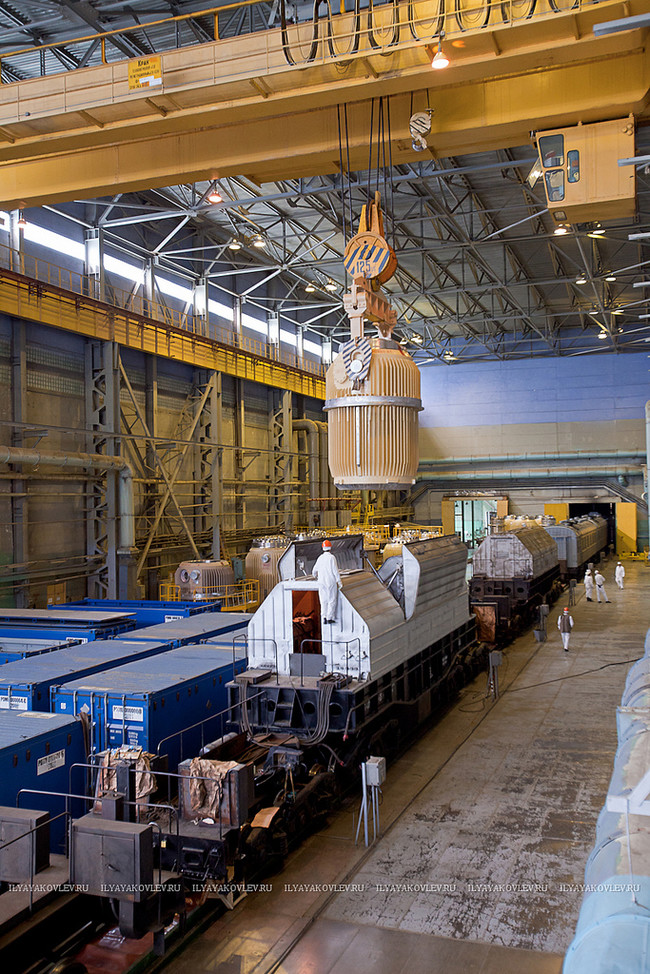

Собственно, сам процесс погрузки.

Источник.

Источник.

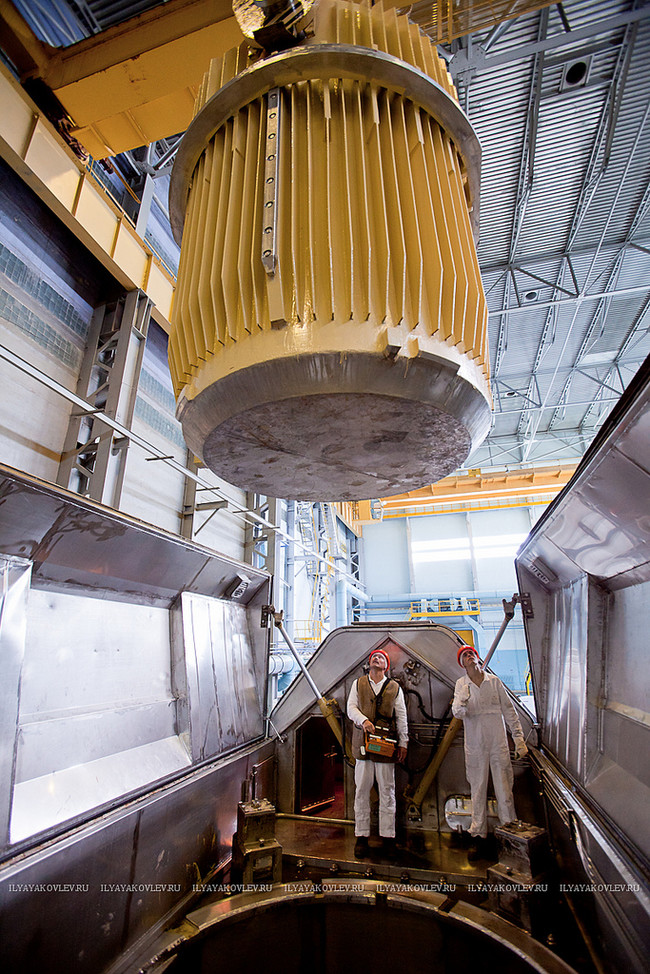

Разгрузка отработавшего ядерного топлива с Белоярской АЭС.

Показать полностью 17 1
47

Биполярный электровоз

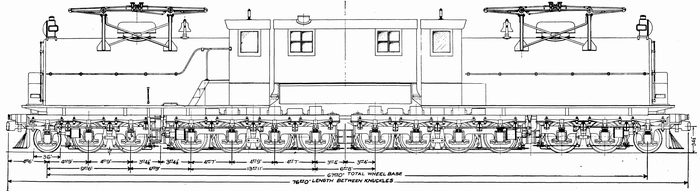

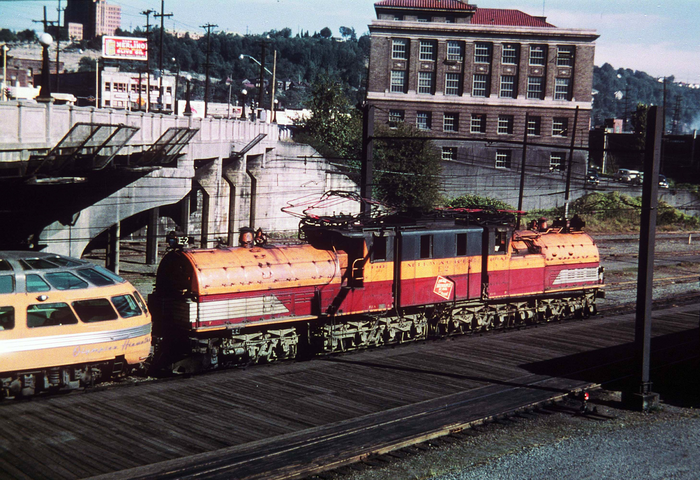

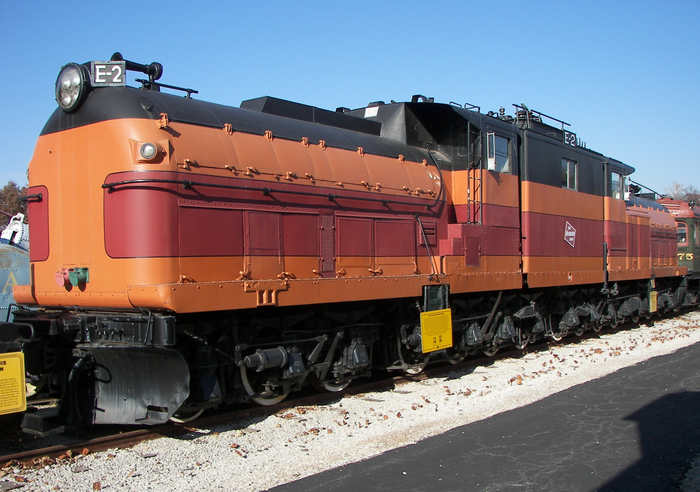

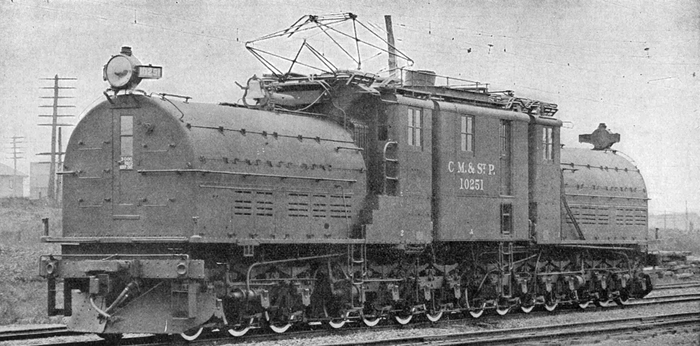

Milwaukee Road class E-2 "Bipolar"(первоначально EP-2)

Пять легендарных электровозов были построены в 1919 году компанией General Electric специально для Горного отделения Милуокских железных дорог.

Двенадцать биполярных тяговых электродвигателей были установлены на осях локомотива, мощность каждого была 370 л.с.(отсюда такое странное название).

Общая выходная мощность 370х12=4440 л.с. была впечатляющей по тем временам.

Ходовая часть - двенадцать ведущих осей и две бегунковые .

Каждый из электровозов обошёлся заказчику в 200 000 $ , огромную по тем временам сумму. Машина получилась удачной, бесшумной, достаточно скоростной - GE заявил максимальную скорость 145 км/ч но реально дорога установила ее на уровне 115 км/ч.

Локомотивный кузов состоял из трех секций.

Небольшая центральная секция содержала котел для обогрева пассажирских вагонов, в то время как более крупные концевые секции содержали электрооборудование локомотива и кабины машиниста.

Как я понял, ротор двигателя был установлен непосредственно на оси колёсной пары, обеспечивая полностью безредукторную конструкцию.

Отсюда эта конструкция была почти полностью бесшумной.

Электрификация - 3000 В постоянного тока.

Биполяры работали с 1919 по 1953 год без какого-либо серьезного ремонта.

В 1939 году они были перенумерованы как E1-E5.

В 1953 году все пять EP-2 были в значительной степени перестроены дорогой Милуоки по цене около 40 000 долларов за локомотив.

В период с 1958 по 1960 год все пятеро постепенно вышли на пенсию, и к этому времени они получили желтую и серую схему окраски пассажирских перевозок Union Pacific .

В 1962 году все, кроме Е2, были отбуксированы в Сиэтл и сданы на слом.

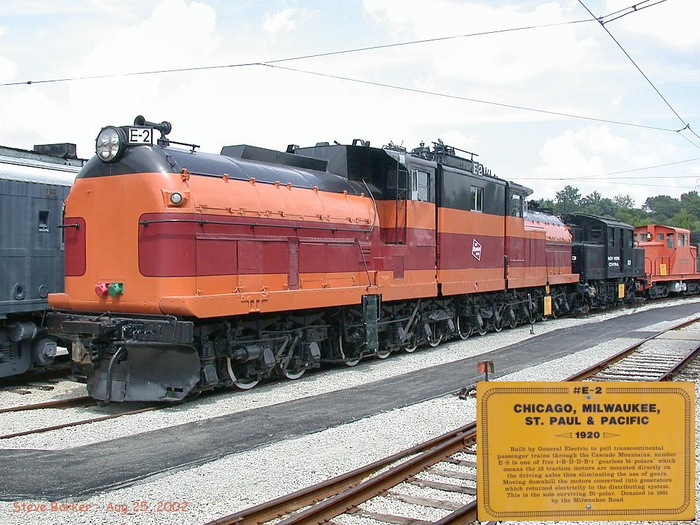

Локомотив E2 был подарен Музею транспорта в Сент-Луисе, штат Миссури.

Ротор был сформирован как часть оси, но более тяжелые полюса и катушки были установлены на подвесной раме локомотива для уменьшения неподрессоренной массы.

Сложность этой системы заключалась в том, что теперь ротор должен свободно перемещаться относительно поля по мере движения подвески.

EP-2 не были первыми электровозами, которые использовали биполярные электродвигатели, но в то время они были самыми крупными.

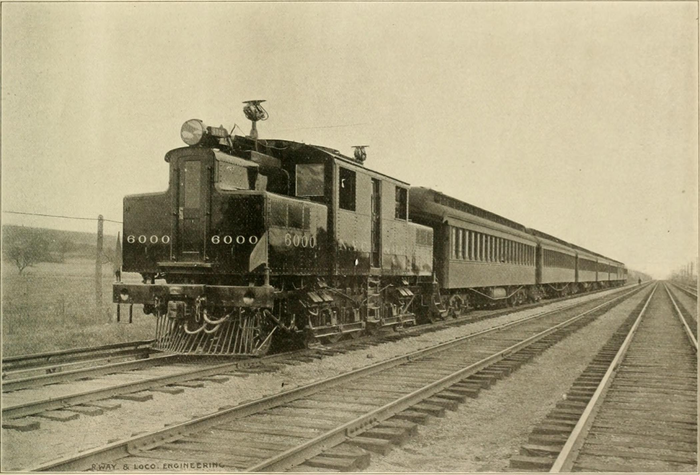

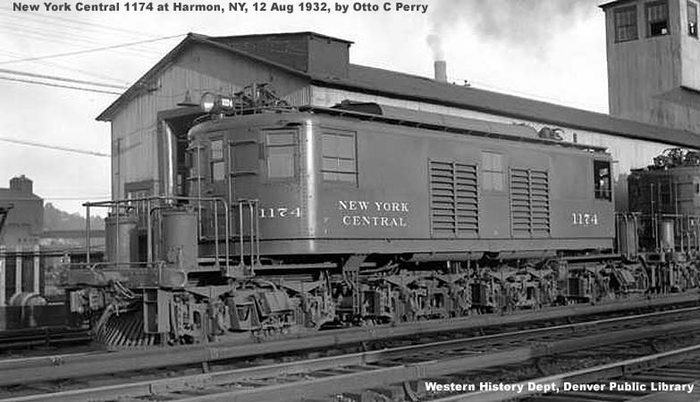

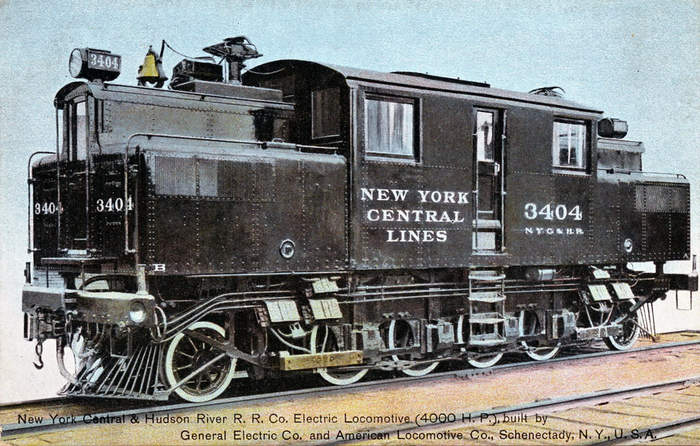

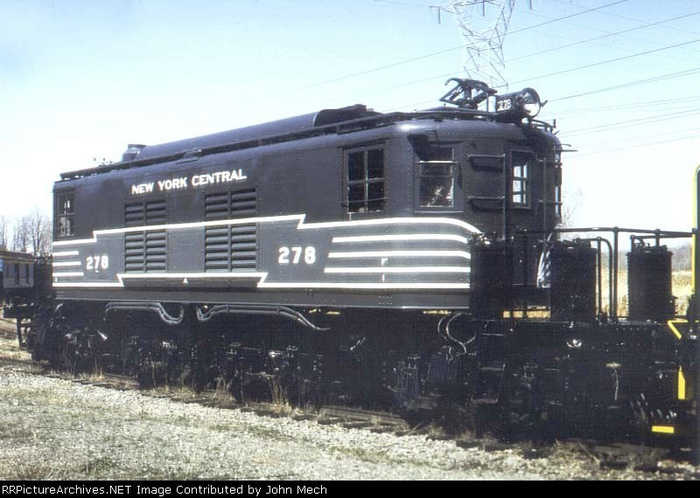

Первыми были S-Мотор 1904 года , а позднее T-Motor в 1913 году, построенных ALCO-GE.

Электрификация - 660 В постоянного тока(третий рельс).

Всего произведено - 47 экземпляров.(S-1: 1;S-2: 32;S-2a: 2;S-3: 12).

Выходная мощность 2200 л.с. (4х550 л.с.).

Всего произведено 36 экземпляров.(T-1a: 1;T-1b: 9;T-2a: 6;T-2b: 10;T-3a: 10).

Выходная мощность 3040 л.с. (8х380 л.с.).

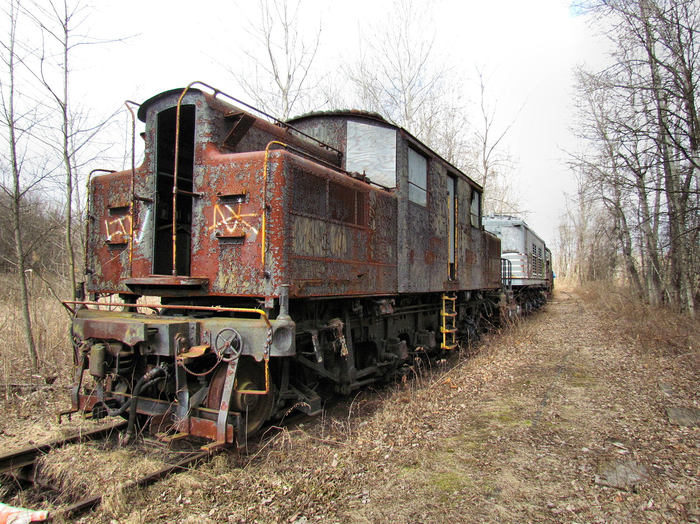

На сегодняшний день.

Источник.

Источник.

Источник.

Источник.

Источник.

Видео модели.)

Показать полностью 12 1
