И вновь всех приветствую! Полевые испытания прошли успешно - ничего не сгорело, подвеска отрабатывала как надо. Только сломан рычаг натяжения гусениц - новый укрепленный уже напечатан. Вскоре будет выглядеть все вот так:
Башня тоже будет, но в самом конце, со своими мозгами и полностью независимой. А теперь немного покатушек по газону на поводке:
Вновь всех приветствую, прошло почти 7 месяцев, как писал про свой танк.
Итак: сделан полностью корпус, в ходе полевых испытаний пришлось целиком переделать конструкцию катков и гуслей, также плату приемника. Вот небольшой видос (простите за качество, но камера в телефоне умерла) про испытания на полу, скоро будет на поле.
Второй комплект катков и гуслей ещё печатаю.
Сегодня некий мини обзор двух пластиков от Eryone. Я всё никак не доходил до обычных пластиков этой фирмы, а тут Eryone запустили распродажу остатков перед обновлением склада, и я решил пополнить почти закончившиеся остатки пластиков у себя в PLA+ и PETG.
В этом обзоре рассмотрим Eryone PLA+ Red. Мне так же приехало еще несколько цветов типов пластика с глиттером PETG, но оставлю их на отдельный обзор на следующей неделе, так как принтер сейчас нужен для других работ.
В чём отличие PLA+ от простого PLA.
"PLA+” — это название, часто используемое для вариантов PLA, свойства которых были улучшены за счет использования добавок, выходящих за рамки его стандартного состава. Чтобы было ясно, PLA+ все еще PLA, так как имеет тот же основной состав. Добавки просто придают ему дополнительные характеристики. Если рассмотреть оба типа пластика марки Eryone, то можно отметить более глянцевую поверхность, более точную передачу углов и кромок изделия, так же я заметил, что мостики из PLA+ так же прочнее чем у обычной версии этого пластика. Так же по слухам у PLA+ более стабильная работа на больших скоростях, но тут я сам не тестировал.
Из минусов можно отметить повышенную температуру к нагреву пластика. Если у обычного PLA рабочая вилка 190-200 градусов, то у PLA+ она начинается с 220 и до 235 градусов, что приближает этот пластик по характеристикам печати к ABS пластикам.
Вот фото баночки из простого PLA и PLA+
Печатал модельку на температуре 220 градусов соплом 0,4 и слоем 0,15. Стол 60 градусов, ретракт 3,2/30. Моделька получилась крепкая даже не смотря на печать в два периметра, я обычно для вазочек или сопло побольше ставлю или добавляю еще один слой.
Не ради рекламы рекомендую посетить распродажу, там еще много вкусного осталось. Собственно, сама ссылка.
Моя рекомендация — это двухцветные пластики серии матте. Это новинка с очень приятной текстурой, но требующая адекватного обдува модели при печати. А также пластики для творчества – дерево и мрамор.
После покупки 3D принтера я сперва просто пробовал печатать себе всякие небольшие модели из интернета, параллельно потихоньку изучал Компас 3D, спасибо камрадам, что подсказали его.
В общем всё хорошо, все интересно, даже реальная польза получилась. Когда на Шевроле Авео сломалась пластиковая втулочка в двери, которая держит декоративный треугольник, закрывающий механизм регулировки зеркала, со второй попытки получилось спроектировать модель и распечатать эту детальку.
И вот на известном сайте я увидел модель гусеничного шасси. Я когда то то немого увлекался Arduino, но тогда была проблема с реализацией механики, если хотелось сделать что-то такое, что будет двигаться, то изготовить комплектующие было не на чем. А теперь то у меня есть принтер, так что решил я сделать нечто на гусеничном ходу. И это нечто должно быть на радиоуправлении. Спасибо разработчику Ardublock, я не особо силен в написании кода для Arduino, а так все получилось относительно быстро.
Ну сказано-сделано, модели скачены и начинаем печать. Я не планировал сначала выкладывать об этом ничего, потому весть процесс печати и сборки не снимал, но вот что есть:
Самое долгое было распечатать и собрать сами гусеницы, в общей сложности из 72 элементов. Пальцы красные были, но азарт был сильнее )))

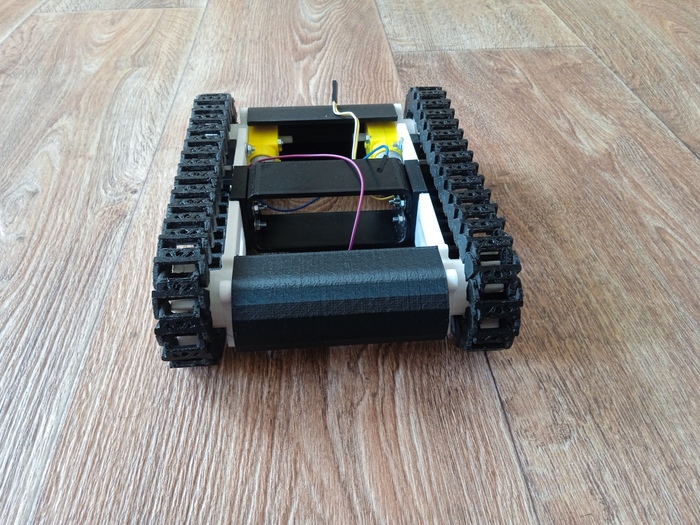

После того, как все части были распечатаны, пошла сборка, модель достаточно удачная, поэтому использование надфиля и ножа минимальное, всё собиралось отлично, вот что вышло:
Моторы установлены на свои места и пришла очередь электроники. Сперва все было посажено на автомобильный двухсторонний скотч, ну лишь бы держалось и не падало при движении.

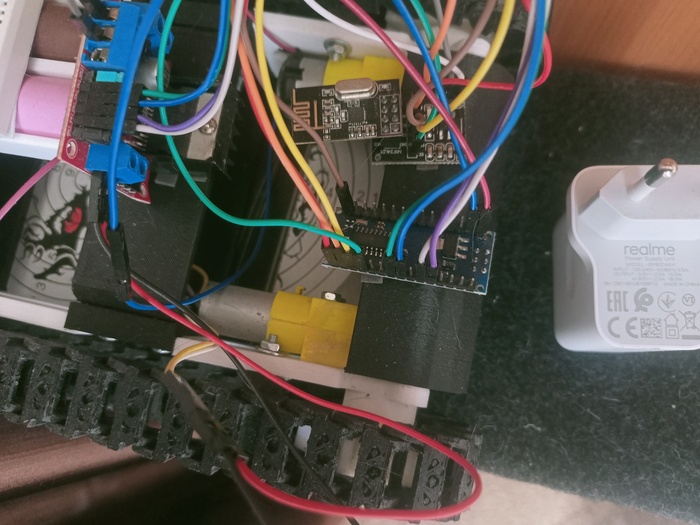

Процесс пробной установки электроники:
И вот вся электроника прикреплена, пусть и на соплях пока, пульт управления не снимал, ен представлял собой джойстик, плату Arduino nano и модуль связи, все это висело на проводах, но для пробы пойдет.
Момент истины, поедет или нет? Вот сразу прошу прощения за вертикальное видео, снимал одной рукой, другой управлял моделью. И так, первый пробный выезд:
Первый заезд прошел можно сказать успешно, правда "трактор" малость убежал из кадра не надолго, снимал без ассистента)). Один из двигателей пришлось заменить, он явно запаздывал, поэтому "трактор все время тянуло в сторону", после замены стало получше.

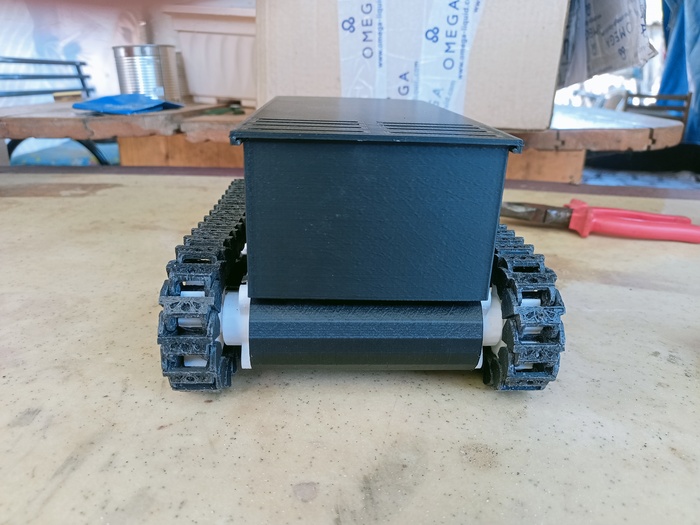

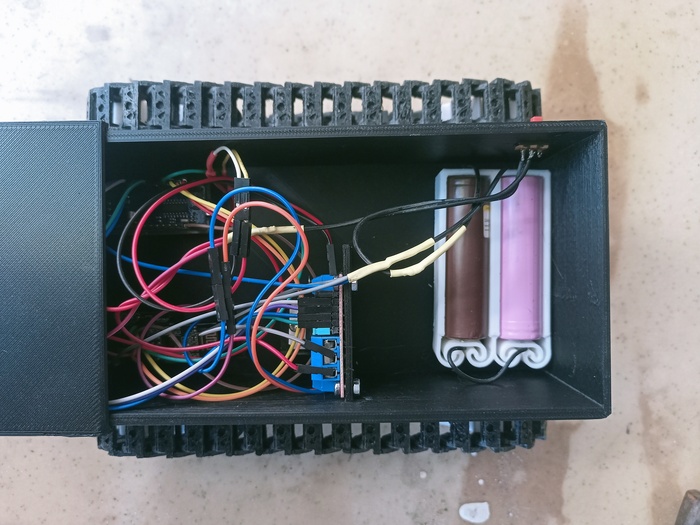

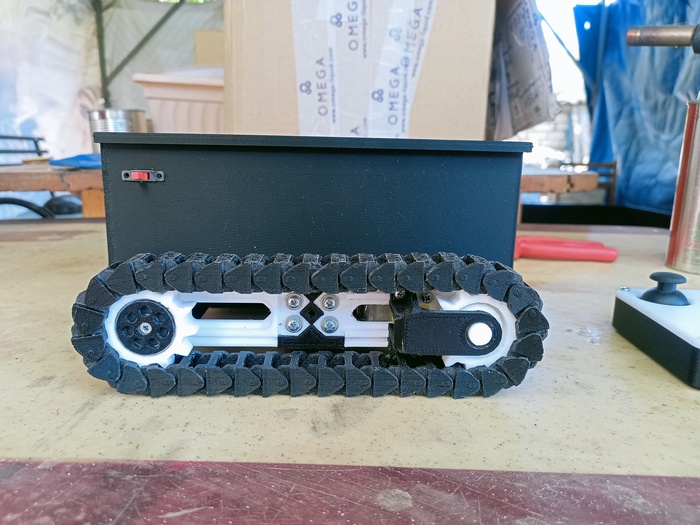

Ну нужно же куда то убирать все эти провода, да и пульт бы не мешало сделать. В Компасе я сделал простой короб для дальнейшей установки на шасси и разместил там все платы. Вот что получилось:

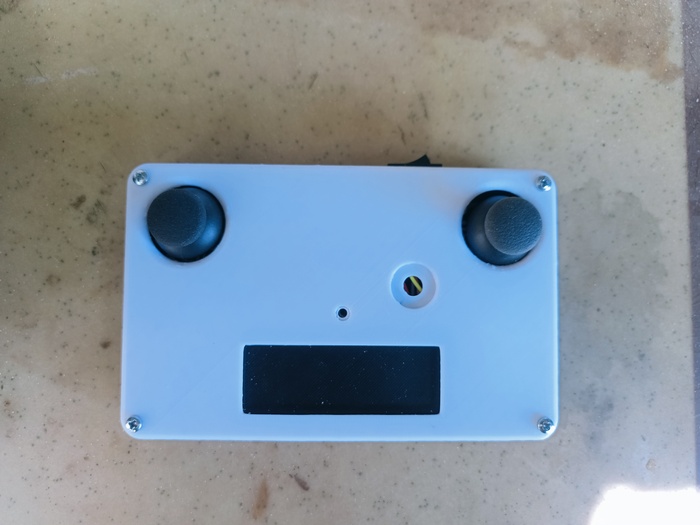

Модель пульта я взял с того-же известного сайта и распечатал, поскольку дисплей ставить не планирую, пока сделал заглушку на его месте. А второй джойстик будет нужен, ниже напишу для чего. Вот такой пульт управления получился:
И собственно заезд уже в "полевых" условиях (танки тоже не везде проходят):
Вторая часть заезда, преодоление препятствия прошло успешнее:
По итогу: двигатели слабоваты, подумаю, чем можно заменить без кардинального изменения конструкции. Короб конечно смотрится не эстетично, но у меня на него есть один план.
Планирую распечатать и собрать манипулятор, примерно вот такой:
Посмотрю по весу, что получится и возможно совмещу манипулятор и шасси, тут второй джойстик на пульте наверное и пригодится, в общем все самое интересное впереди )).
Тапками кидаться можно и нужно, советы и критика принимаются в неограниченных количествах, только ребята, камнями не кидайтесь, это мой первый проект )))
Щелкуниха из The last of us II. Ender 6, PLA, слой 0,12-0,2. Критика приветствуется
Напечатан на Anycubic photon mono смолой Сraftsman/TransparentGreen
Upd: добавил фотку с "рукой" для понимания размеров

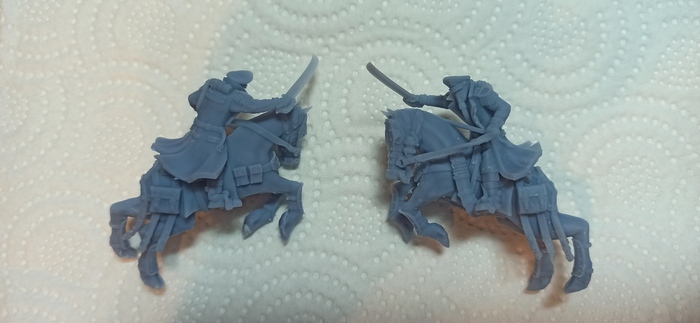

Не так давно на просторах интернета была обнаружена очень классная модель для известной настолки, которую сразу было решено распечатать. И аж в двух экземплярах.
Обе модели распечатаны на Anycubic Photon Mono. Очень понравилась проработка деталей фигурок. Также приятным было то, что поддержек потребовалось гораздо меньше, чем ожидалось, так что постобработка не должна быть трудоемкой.
Похвалить автора оригинальной модели и скачать саму модель можно тут - https://www.myminifactory.com/object/3d-print-death-squad-mo...
А если Вам интересно посмотреть больше наших работ по 3D-печати, сделать это можно здесь - https://vk.com/taurus_designing
Привет таким же 3D модельщикам и не только им )
Читаю Пикабу давно, но только недавно зарегистрировался и решился выложить свое творчество.
Сделал пару часов по проекту Гайвера, но банальные корпуса-коробочки быстро надоели, душа и ручки просили большего. Наткнулся на готовую модель на известном сайте вселенных вещей или вещи из вселенной ) кому как нравиться)
Фото процесса сборки не делал, т.к не планировал их выкладывать.
Печатал PETG компании FDplast, высота слоя 0.25, с поддержками. Заднее колесо печаталось около 8 часов, потом шлифовал наждачной бумагой, покрывал грунтом.
Хотел продать, т.к нужны некоторые деньги для других проектов, но увы за 2 месяца на авито ни одного звонка )))
Поэтому они уже прижились на полочке у дочери.
P.S есть часы в корпусе подводной лодки, они попали на одной из фоток , на заднем плане. Если будет интересно хоть одному человеку, выложу позже.
Единственное оставшееся фото сборки.
На этом разрешите откланяться, пишите, ругайте, хвалите, готов ко всему )))
