Принесли ноут с проблемой один в один из этого поста http://pikabu.ru/story/propadaet_zvuk_v_naushnikakh_4844477

К сожалению, я не смог найти подходящие разъёмы, как это сделал уважаемый @gepka.

Вот что получилось за 2 часа сидения с паяльником

А вот что осталось от разъёмов

Все работает, а глаза болят :)

Всем здравствуйте!

Случайно подловил за копейки на авито в СПб автомобильный кассетник Alpine TDA-7565r. Производитель заявляет 35 ватт на каждый из 4 каналов. Очень достойная весчь по звучанию. Я не аудиофил, но всё же. На микросхеме TDA-7384. 7560 в своём случае не вижу смысла ставить. . Вот фото из интернетов похожей:

Но вот беда! AUX на ней (97год, 20 лет штуковине!) отсутствует как класс, из внешних интерфейсов только AI-NET алпайновский. Но искать и забивать место CD чейнджером  - на это я не подписывался. Кассетник оставить вопрос политический! Итак, ищем сервис мануал. Его нет. Хорошо, у алпайна многие решения вековые. Ковыряю сервис мануалы других моделей. И наблюдаю замечательную микросхему филипс ТЕА6320, которая согласно схеме TAPE/RADIO/AI-NET переключатель и не только. ПО схеме в неё приходит моно АМ, стерео ФМ, кассетник и чейнджер(аи-нет). Заранее прошу прощения за качества фото. Снято на филипс w832.

Находим описание в сервис мануале от магнитолы 7550 а так же даташит этой замечательной микросхемы:

Итак, 11 и 22 ноги это предположительно АМ. Сверимся с нашей магнитолой. Разорвём цепь:

Откинем одну ногу. В нашем случае 11. Потому что по заводу АМ на всех почти магнитолах запараллелен. а микруха обещает правый и левый канал. Она вообще классная, эта микруха) I2C.

А дальше фоток не сделал( заработался), подкинул на 11 и 22 лапы сигнал с телефона и, выбрав соответствующий режим на майфуне, услышал из динамиков музыку. БИНГО! Надо собрать. Желательно поцивильнее. Поэтому я нашёл на плате неиспользумую цепочку, а именно выход передних каналов на усилитель, впаял разделительные конденсаторы по 1 мкф с донора, проводками подтянул от них на TEA 6320, впаял практически в родные места колокольчики. Опять же с донора. Только у нас теперь эта линия не выход, а вход:

Тестируем!

Всё работает. Облагораживаем, чистим изопропилом, заливаем проводники термоклеем, собираем.

Магнитофон не новый, жизнь покидала. Не работает подсветка кнопок, с ней пока лень разбираться, может позже, всё равно там дело точно в панельке.  Вот, кстати, как в итоге выглядит вход:

На который я, пожалуй, посажу https://ru.aliexpress.com/item/Newest-Wireless-Bluetooth-Spe...  и посмотрю как всё это будет работать. В итоге за 800р я получил очень достойную голову с незначительными доработками. Жаль только колонки влезут в копеечку. Вот на них уже не сэкономить.

Читаю сообщество, узнаю много полезного от коллег и не только. Но вот подобного толка постов не видал, поэтому решил выложиться.  Майфун куплен 22.03 и побеждён 23.03.

Всем спасибо за внимание, надеюсь Вам было интересно!

Понадобилась постоянная работа, нашёл на авито вакансию на должность "Сервисного инженера", позвонил, договорился.

В назначенное время захожу в нужный кабинет бизнес центра, вроде с виду все цивильно. Один из менеджеров по отделу кадров пригласил меня за стол, немного пообщались, я заполнил парочку анкет. Вроде бы друг другу подходим, все отлично. Он красочно рассказывал что у них сотрудники на таких же должностях зарабатывают по 80 тысяч в месяц, а то и больше, какая у них отличная компания, много филиалов, рост и тд. Менеджер поговорил по телефону и позвал меня проследовать с ним в сервис, там я должен был продемонстрировать их мастерам свои навыки. Пришли значит мы с ним в сервис, А ТУТ НАЧАЛСЯ ПОЛНЫЙ ПИ**ЕЦ, Я ТАКОГО В ЖИЗНИ НЕ ВИДЕЛ!

Комната 1.5х3.0 метра, полностью заваленная потрашками телефонов, реальное пространство для перемещения менее полуметра. Перед моими глазами показались два синих как изолента "мастера по ремонту", которые в свою очередь не прекращали глушить казахстанский коньяк с колой. Данные личности с лицами цвета томата, наполнили и так меленькое помещение, крайне взрывоопасными испарениями из своего организма. Далее состоялся диалог с мастером "якудза":

Якудза - чё вообще умеешь? Че могешь?

Я - Ну вообще всё: восстановление дисплейных модулей, реболл/замена BGA микросхем, восстановление дорожек и пятаков и тд.

Якудза - Че прям все могешь? Ну ка сделай...

Тут вмешался второй мастер "Колобок":

Колобок - у меня тут есть моя плата от Айфона 5с, у нее там бла-бла-бла (непонятный набор слов, из которых я понял что они там уже все продиагностировали, неисправен аудиокодек).

Беру у колобка плату, сажусь за убийст... рабочий стол. Осматриваю плату через микроскоп и замечаю на микросхеме аудиокодека скол неприличного размера.

Прошу у якудзы плату донора и начинаю работать.

Все это время за моей спиной происходила полная вакханалия, то меня кто-нибудь дернет, в тот момент когда я убирал компаунд, тем самым я сорвал пару резисторов, то толкались проходя мимо. Они поочерёдно вмешивались и во всем давали свои советы. Якудза бесконечно тдындел какой он ах**нный мастер, целый час говорил что его микроскоп стоит 30 тысяч, а он сам сказочно пи*дат. Потом он начал говорить что я пришел сюда учится а не работать.

Успел я только снять микросхему с платы донора и даже не успел еще перекатать, якудза опять сам полез что-то невнятное исполнять с платой. После бесконечных пустых разговоров я продолжил работать. В этот раз я успел без потеть снять микросхему с ремонтируемой платы, хотя кто-то из них отвесил мне случайного подзатыльника когда я работал под микроскопом.

Колобок начал нести что-то невнятное, сказал что он боится, да и вообще сам все умеет. После чего с помощь паяльника с нагретым до 440 градусов жалом, начал зачищать от припоя пятаки, тем самым передал штук пять на тот свет. Сделал серьёзное лицо и пошёл дальше квасить.

Якудза в свою очередь проделал аналогичное действие, только уже с оплеткой, но в этот раз пострадали не только контакты, но и соседние компоненты, которые вместе с припоем покинули свой дом. После чего он сказал колобку что "все ху**я, завтра все сделал, а ты пока походи с кнопочным". Оказывается это был действительно его телефон.

После всего этого безобразия они начали предлагать с ними "хряпнуть", а так же "похавать" засохших роллов. От данного культурного мероприятия я вежливо отказался и поспешил проследовать от туда нах**.

Вышел на улицу, немного походил, подумал о смысле жизни. После недолгой прогулки позвонил менеджеру и сказал что работать у них не буду. Как же он был удивлен моим решением и искренне не понимал почему так.

За сегодняшний день прошёл 4 собеседования, и только одна вакансия приглянулась. Остальные конечно такими эпичными приключениями не блещат, но тоже не подарок.

Эту историю я не так давно писал на одном тематическом форуме. А сегодня мне в личку на том форуме написал человек, и сказал, что историю выложил на yaplakal. Народу она показалось интересной, поэтому продублирую эту историю и сюда. Вдруг она кому нибудь сэкономит деньги и время.

Пару недель назад мне притащили на посмотреть блок управления от станка. Эдакий комп, где на одной плате собственно и сам комп, и логика управления станком на полной проприентарщине из нескольких ксилинксов и силовухи. Принесли со словами - зависает на заставке, дали посмотреть одному "понимающему", он не разобрался. Проблема выеденного яйца не стоила. Потекла керамика во вторичке. Ощупал, завел. Проверил на загрузку первичную. Отдал на проверку (потому что проверить этот модуль можно только в самом станке). Звонит клиент и говорит, что комп запускается, запускает первичный цикл программы - и падает в ошибку, станок не выходит на нулевые точки, как будто блока управления вообще нет.

Привозят этот блок еще раз. Начинаю смотреть первично по логике и вижу, что у ксилинкса есть своя SPI и она явно паянная. Снимаю, читаю - вижу знакомые сигнатуры, которых в этой флешке не должно быть от слова "совсем". Лезу на саппорт (там есть куча разных конфигов и обновлений). Сливаю первое же обновление - открываю и понимаю, что залито в эту флешку именно это обновление. А надо сказать, что BIOS "компа" залит в 16 ногую SPI - и ее как раз никто не трогал. А вот 8-ногих SPI на плате 2 - и обе к самому компу отношения не имеют. С небольшой надеждой на то, что там могут хранится временные данные - цепляю анализатор, смотрю на адреса и понимаю, что пиздец. Ксюха хочет осознанных и разных данных еще на этапе старта от этой флешки.

Звоню клиенту, говорю ему, пусть спросит у того "понимающего", не осталось ли ненароком бекапа от этой флешки. Через 30 минут клиент говорит, что "этот мастер" идет в отказ и утверждает что вообще ничего на логике не трогал. Ок, пишем на саппорт производителю с примерным описанием ситуации. Приходит ответ примерно такого содержания: "Выпуск данного оборудования прекращен более 5 лет назад. Оборудование более не поддерживается нашей сервисной службой. Очень сожалеем о сложившейся ситуации. Рекомендуем к приобретению новую модель станка ХХ-ХХХХХ". Надо сказать, что саппорт дал контакты сторонней службы, которая занимается по Европе обслуживанием такого оборудования. Но эта служба не работает "по разовым случаям", они заключают годовой договор на обслуживание, и только после этого начинают рассматривать заявки.

Вот так, одним движением руки, "понимающий" опустил контору на оборудование стоимостью более 8 миллионов рублей. И "соскочил в кусты" по "накатанной схеме". На данный момент ищется подобная плата (или модуль целиком) в любом состоянии - но лично я слабо верю в то, что там поможет "чужой дамп". И очень надеюсь, что руководство этой конторы распустит этого "мастера" на лоскуты живьем. Ну или переселит его "в другое жилье" с компенсацией своих потерь. Хотя законно это сделать невозможно, а незаконно - опасно.

Выводы из этой истории простые. Лично мне жаль только своего рабочего времени длинной в полтора дня, которое я потратил абсолютно бесплатно. И в связи с этим - совершенно не жаль "самоуверенных новичков", которые думают, что электроника не требует фундаментальных знаний, а достаточно купить тестер и паяльник, а также зарегистрироваться на максимально возможном количестве форумов.

Доброго времени суток.

Сразу, я из Украины, десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту snnktt@mail.ru

Нет времени на работе фоткать ужасы нашего городка, поток нотиков велик несмотря на небольшой город. Потому расскажу о идейке  слим системника для тырнетиков. Что нужно, максимально компактная плата от ноутбука, как минимум на GM965 чипсете. Зачем? Этот старичек поддерживает 4 гига оперативы.

Мне попалась платка на GL40 от Acer Aspire 4732Z, почему именно эта? Ну во первых чипсет GL40, во вторых она компактная, в третьих, винт под плату ставится. Т.е. размер клиента можно ограничить размером платы. Ну и недорого за нее просили.  Cамо собой дохлая намертво, с аукциона.

На вотермарки не смотрите, покупаю у разных продавцов, не реклама ни разу, можете ему факов натыкать мне пофиг.

Получаю, через пару дней после оплаты. Смотрю, вживую все хуже чем на фото. Платка изрядно гнилая. Лилось от разъема лвдс до юга и лилось хорошо, гнилухи по всей плате.

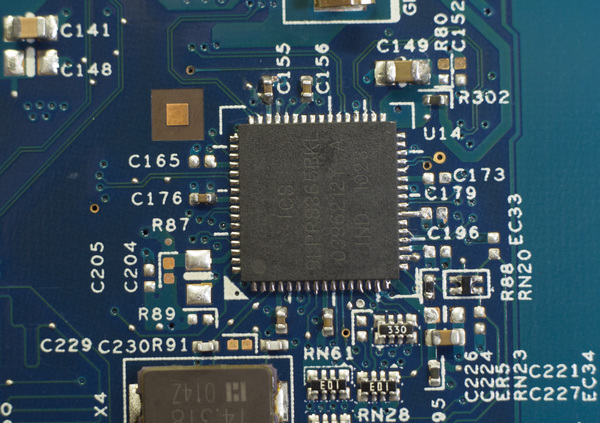

Плату включать не рискнул, думаю уберу самое подозрительное, помою потом включу. Клокер, попахан, пайка сразу не понравилась, вокруг все гнилое, надо снимать смотреть что там.

Снимаем, а вот и гнилухи. Видно что олово сожрала коррозия.

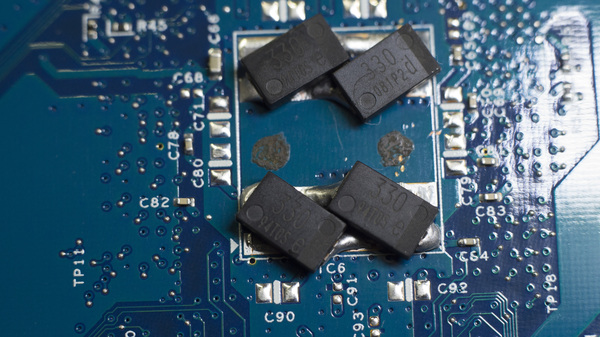

Чистим, меняем керамику, пропаиваем все подозрительное ставим на место

Потом я глянул под юг, а там просто адище, видно что кизяков накисло море. Пытался сфоткать, но не хватает света. На фотке нифига не видно, но вы еще все увидите.

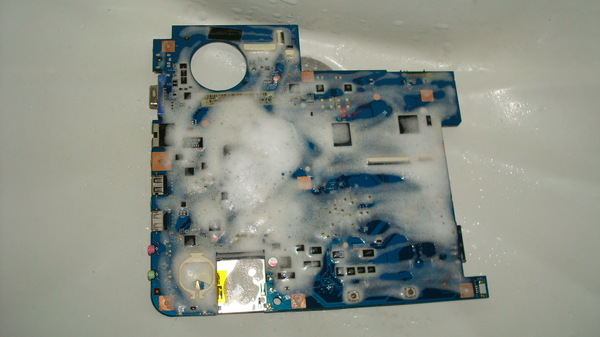

Пытаюсь вымыть говна, если залитие не особо сильное, ряда на 3 шаров, мой способ помогает 100%. Бытовая химия которая разъедает сахара и жир, по сути любая для кухни. Моем.  Стрелкой отмечен проадлайзер который мы сразу поменяем, что бы не думать кто еще виноват.

Помыл, высушил. Промерял сопротивления основных питаний, все ок. Можно включать.

Разочарование, простым ремонт не будет. Плата каждый раз включается с рандомным потреблением, то пол ампера, то 800мА, то 1.5А. Крутил я ее в руках и понял, что плата реагирует на деформацию. До того как обнаружил реакцию на деформацию, поменял проадлайзер и биосы пошил. Изменений нет.

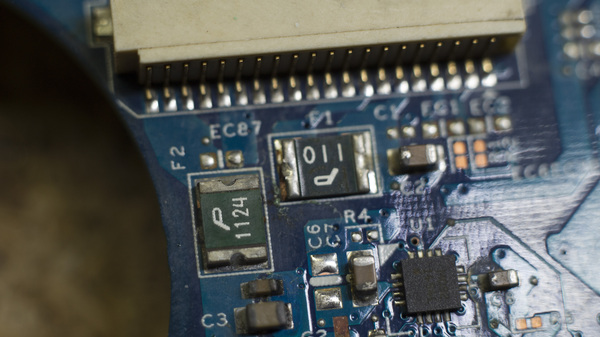

Забыл сказать, у платы автостарт,  только подал питание, плата стартует, обнюхал мульт, вроде все ок, но лучше поменять, перед тем как юг снимать, все таки катать юг не охота, проще мульт припаять. Да, да это пайка паяльником, обычным флюсом китайским и каким то польским припоем.

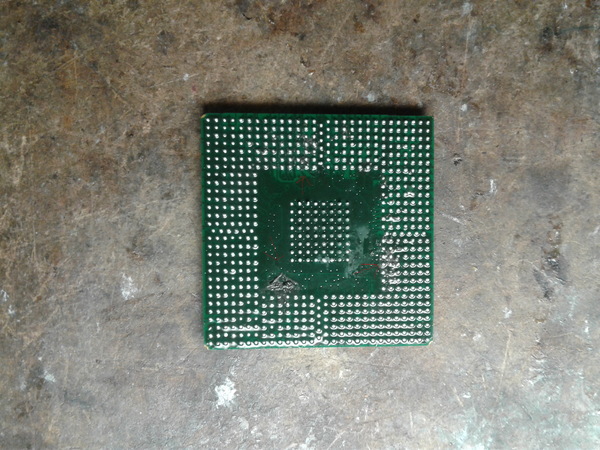

Замена мульта как я и думал нихера не дала, но зато я знаю что теперь то это точно юг. Снимаю юг. А там говна-а-а-а-а. Пара шаров вообще черные, контакта понятно нет совсем.

Вычищаю, перекатываю на свинец, ставлю обратно.

Подкидываю питание, стало хуже, плата вообще кирпич. Ничего не делает. Сраная флэшка биоса. Макроникс на 16 мегабит  померла на паялке (они часто дохнут от нагрева), меняю, шью дамп первый попавшийся от такой платы, от емашины какой то.

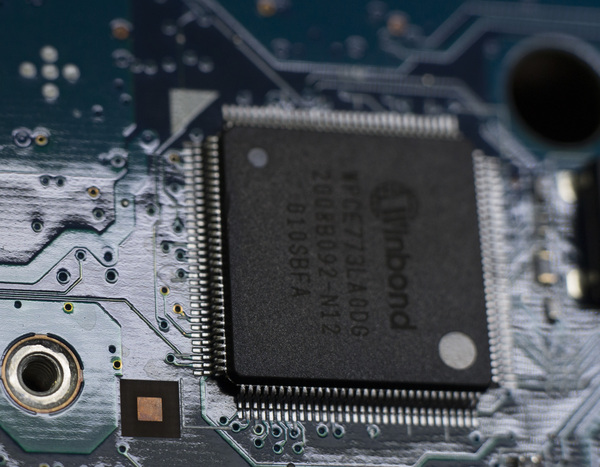

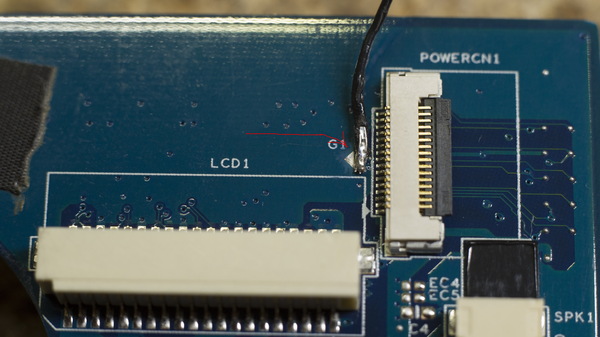

Ставим процик, память, подаем питание, автостарт, и видно по потреблению, что поведение поменялось, видно что плата делает что то полезное. Отключаем питание, еще раз подключаем, автостарта нет, значит плата прошла пост процедуру. Теперь нам нужна кнопка что бы ее включить, а я купил только голую плату, ничего нет. Похер, открываем схему и смотрим куда пайнуться, и прямо возле разъема кнопки видим тестпоинт. На него и паяем проводок, будем им в ближайшую площадку с землей тыкать.

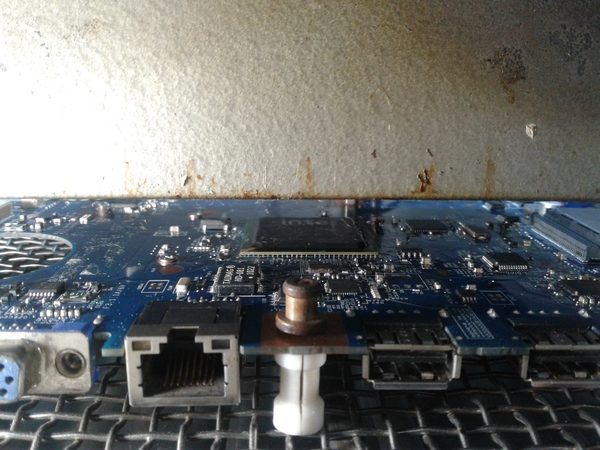

И видим что реакция на кнопку есть. Тащим на внешний монитор, проверяем навесом, стабильное включение и выключение, потребление однинаковое каждый раз. Выходит починили.

Создание тонкого клиента из сий мамки следует.

Ярославль. Принесли бук в ремонт. Asus X550DP, вскрыл и охренел. Такого в моей довольно долгой практике я ещё не видел. Мало того что и видик и проц замазаны термопастой по самые уши, так ещё и загнали видимо всё , что было в тюбике с КПТ (по виду именно она) в радиатор. В радиатор!!!! Как туда её столько напихали мне неведомо, может шпателем как шпаклёвку в трещины в стене. Ну дальше всё ясно, вентилятор дует в стенку из термопасты. Всё отлично греется. Налил небольшую ёмкость "Калоши", утопил там радиатор на несколько часов. Затем легкими постукиваниями радиатором по столу выколотил оттуда полкило термопасты. =)) Клиент мой, тег "Моё". Фото на 5S, сорри за качество.
