Всем привет!
Прислал мне в ремонтики, дорогой наш пикабушник из Красноярского края @Defak, Попросил починякать аппаратец.
Говорит, что утоп немного.
Вот посылочка от него.
Вот письмо такое пришло от него:
"Добрый день уважаемый Gepka!
Много раз читал ваши посты на пикабу и восхищался вашим увлечением копаться в потрАшках)
О печальном, моя супруга имела неосторожность искупать пациента Sony Z3 D6603, последствия оказались вроде не совсем печальными чем описывают в интернетах, в рукожопом сервисе его со слов разобрали, просушили, прочистили, включается, звонит, но нет подсветки на экране.
Живу я в маленьком городе Минусинске на юге красноярского края, попытки отремонтировать здесь оканчивались вердиктом "это сони, меняйте мамку", по этому решил написать вам.
Если есть возможность и желание хотя бы просто посмотреть пациента, а при хорошем раскладе помочь, буду счастлив."
РаспотрⱯшим аппаратец.

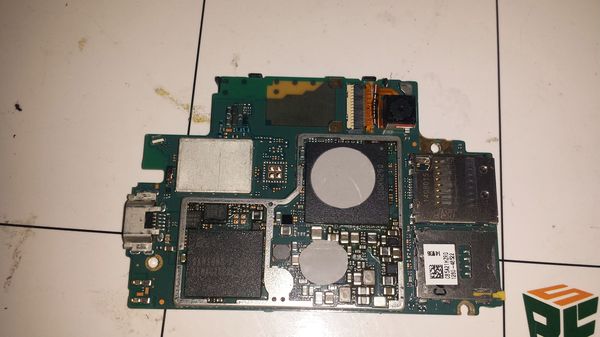

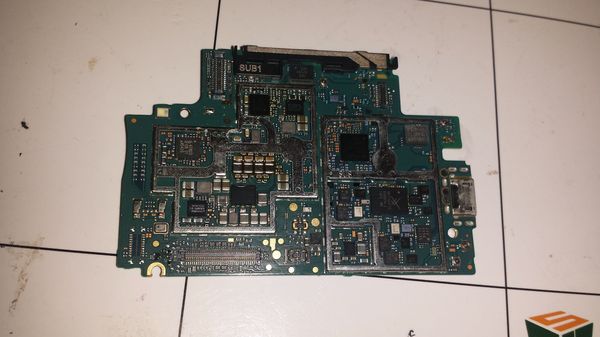

Снимаем с потрⱯшков экранирующие рамки.

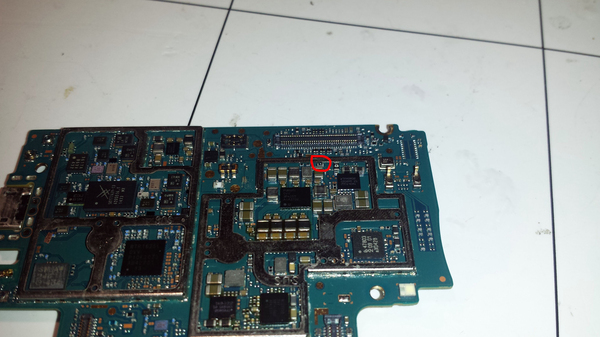

Раз не работает подсветка, то вполне, возможно, сдох предохранитель генератора подсветки. Визуально ищем пробитые предохранители.
Вот нашелся.

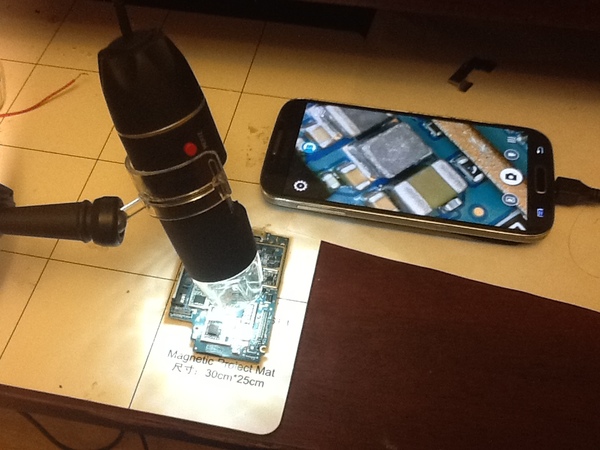

Подключу узкоглазого китайца, чтоб вам фоточки потрⱯшков показать. Так паял, не пользуясь оным, ибо не удобно мне с таким мелкоскопом работать. Мелкоскопом только фоточки мастерил.

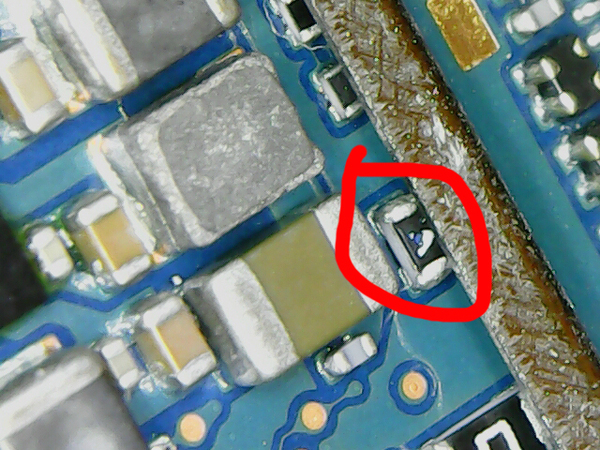

Вот он пробитый проглядывается.
Отгибаем краюшку рамки и паяльником припаяем волосню из провода наушников.
Проверяем, но не заработала подсветка.
Проверяем напряжение на генераторе подсветки. Показывает +27 вольт, но экран не светиться.
Будем прозванивать, в каком месте теряется.
Припаяем проводок к "генераторному напряжению". Я например припаял к кондеру, на котором есть 27 В.
Так, до разъема на потрⱯшках доходит, а на другом конце шлейфа не звониться...

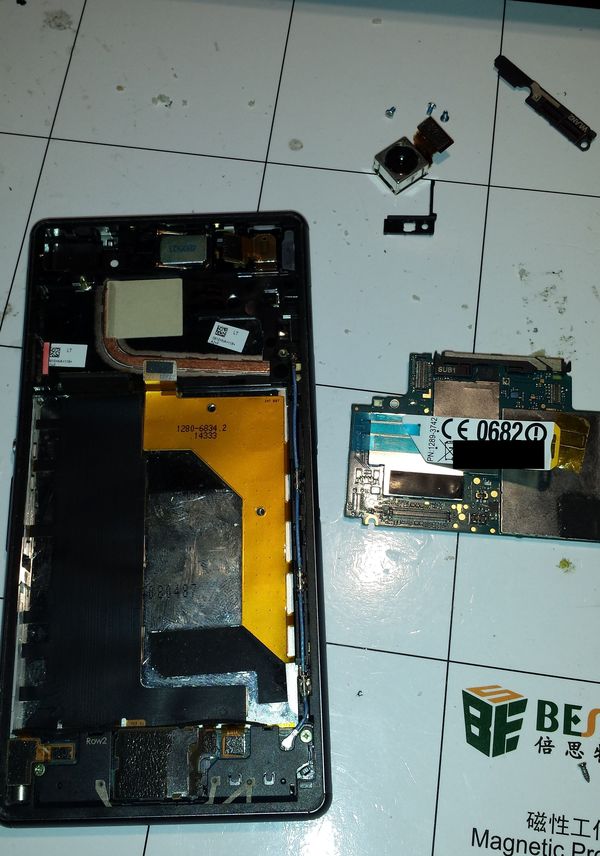

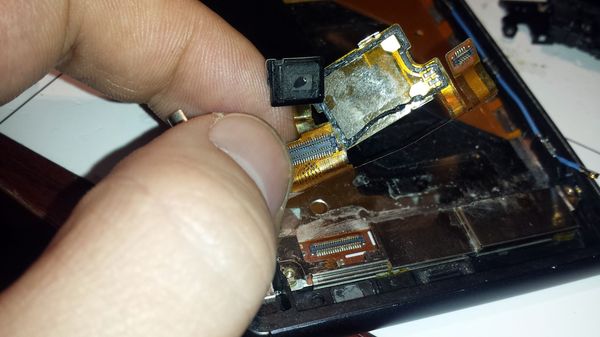

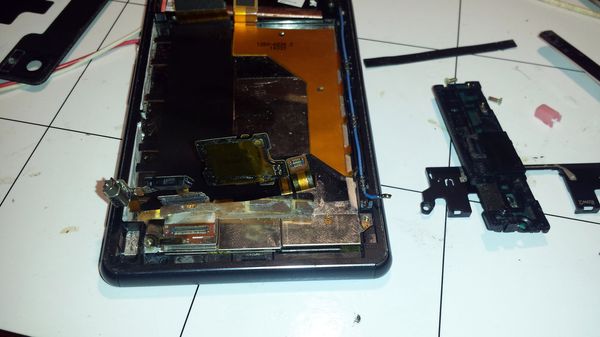

Придется еще и низ аппарата распотрⱯшить...

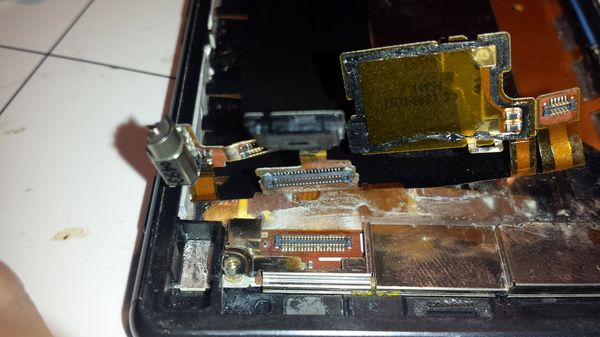

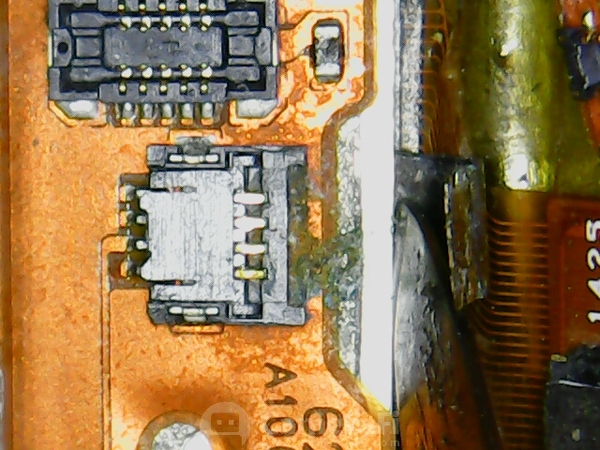

Вот до этого разъема и не доходит...
Смотрим, что там творится.

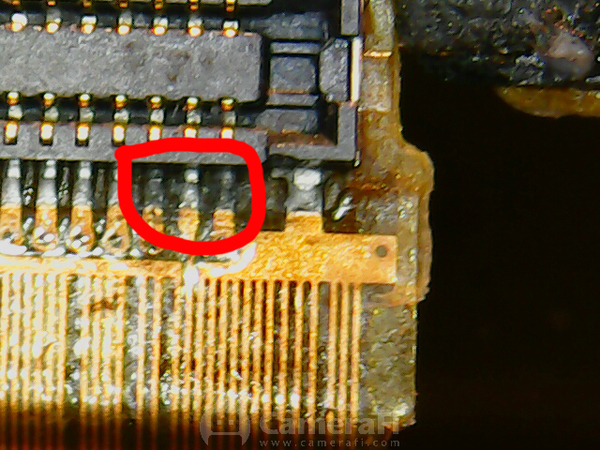

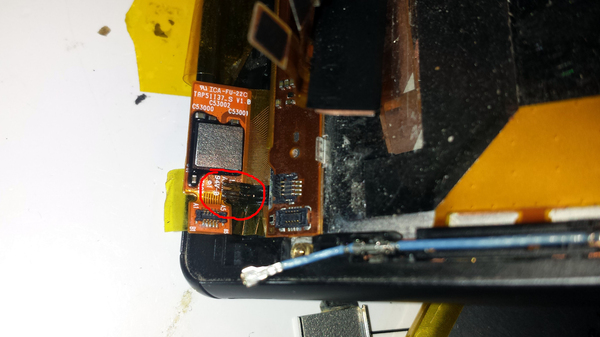

Ховнами поело парочку контактов.
Почистим от ховна и пропаяем.
Отлично.

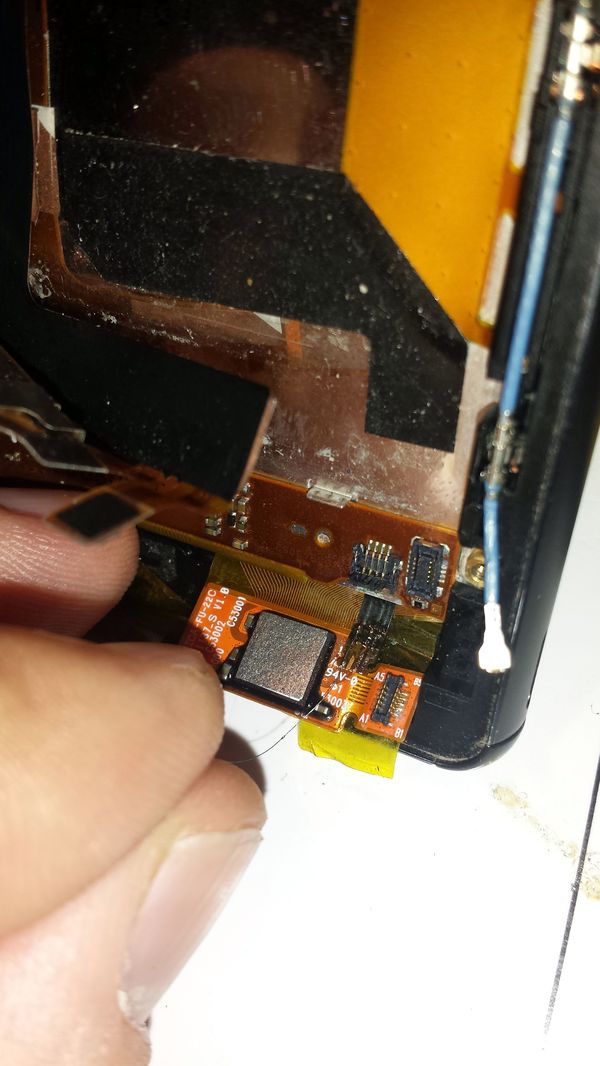

Теперь доходит до разъема подключения подсветки матрицы.
Смотрим, а там... Батюшки...

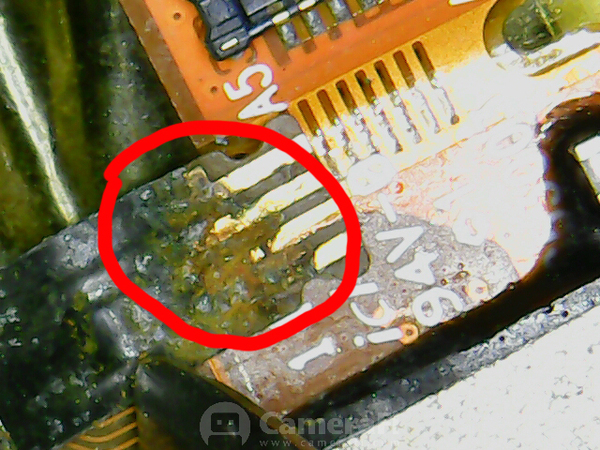

Шлейф погрызло.
Как говорится, да и пох....

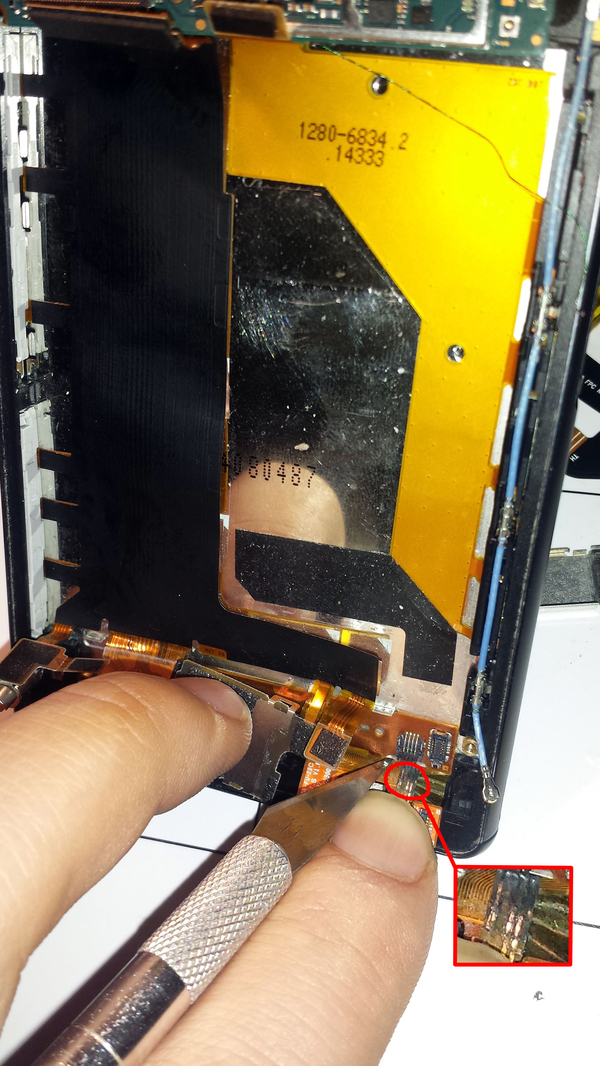

Зачистим маску у шлейфа.
Залудим и припаяем волосню от наушников вдоль каждой бывшей дороги.
Фоточки можно увеличивать.
Собираем аппарат обратно.

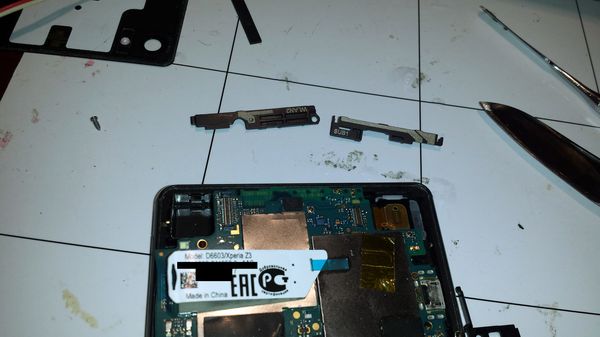

Не забываем про эти пластиковые вставки. Это антенны.
Собрал, начал проверять, но хардверная кнопка камеры не заработала.

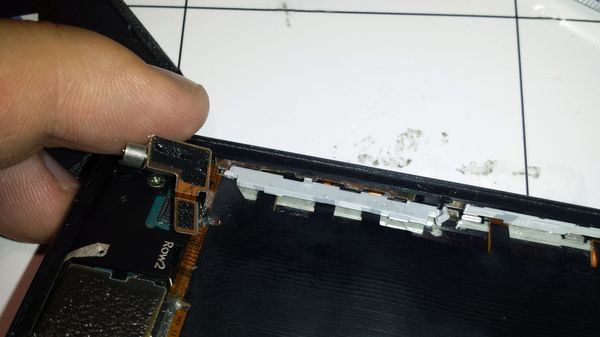

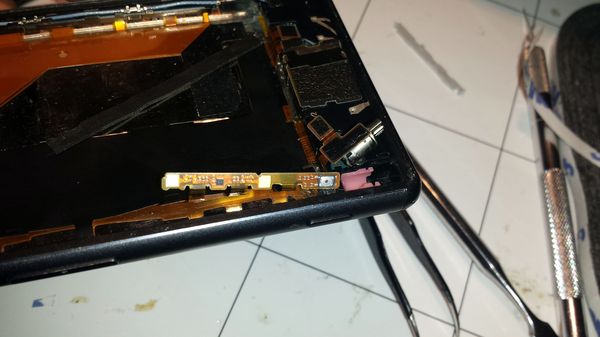

РаспотрⱯшим аппарат немного вновь. Оттопырим держалку кнопки.
Пожмакаем ее, вроде щелкает. Запихнем обратно вглубь и защелкой ее внутри прикусякаем.
Зашуршала кнопулька.

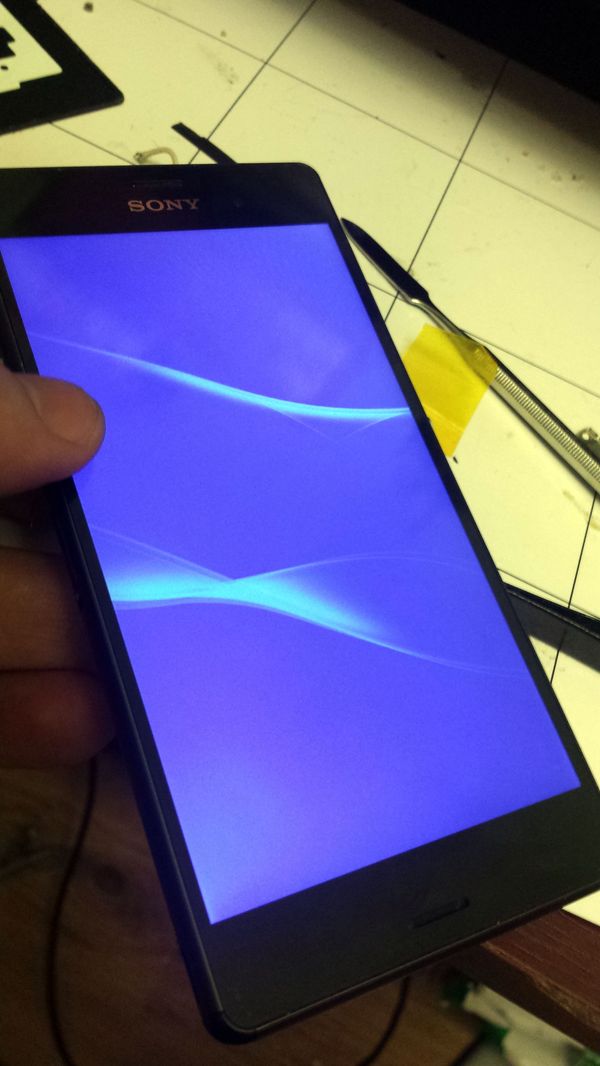

Собираем окончательно и проверяем.

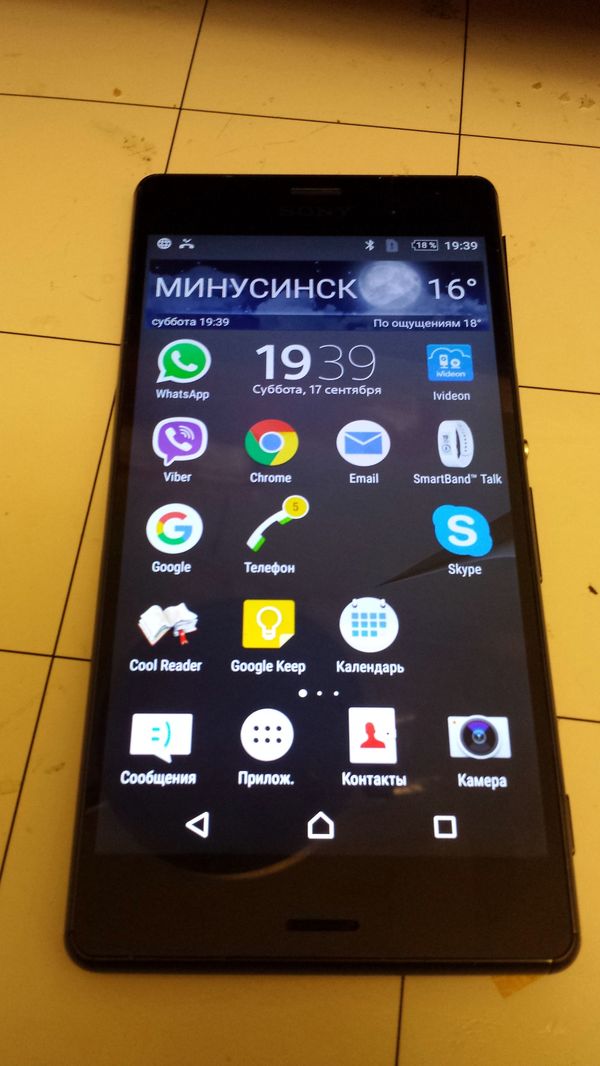

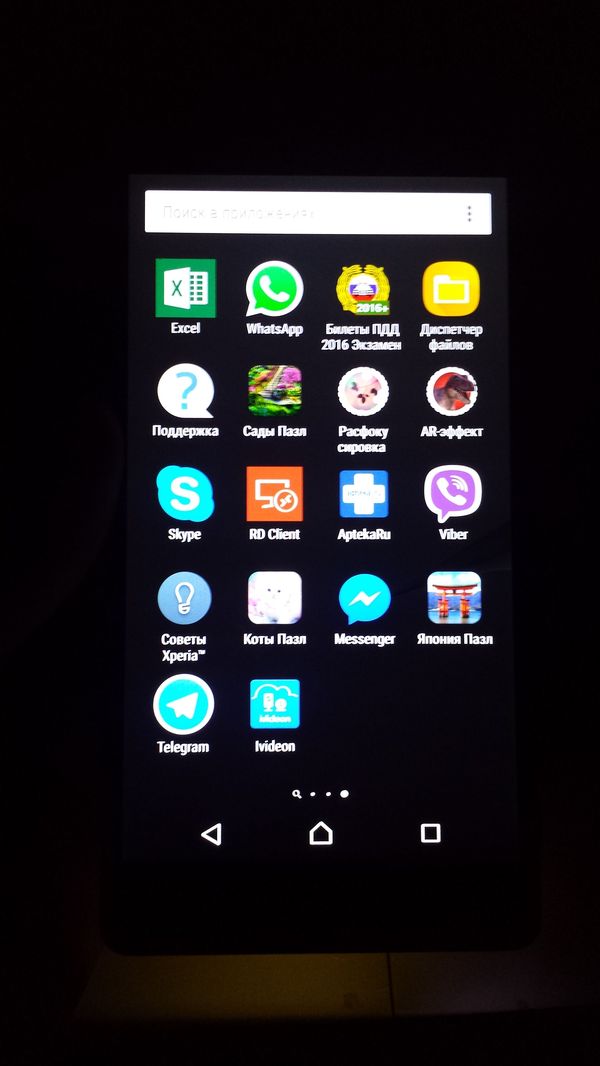

Все работает, все шуршит и теперь вновь можно этим телефончиком пользоваться.
Хозяину с экономил, по словам СЦ, материнку, шлейф межплатный, и оригинальный экран...
Там бы ему сказали: "У-у-у, голубок!!! Тут только новый телефон покупать! Мы этот за 700 руб можем взять на запчасти." И пошел бы этот аппарат другому хозяину служить...
Ну и кто там говорил, что они водостойкие?
Вы как утопите, главное и потом говорите, что я им снимал в бассейне/ванной и ничего с ним не случалось.
