Xbox 360 slim - замена термопасты под крышкой

i5-4200u в Асусе Х553

HM86 в Clevo W650 вроде

AMD A4-5000 на каком-то Compal'е в Леново

AMD на HP dv6

Посадка на его место нового

И немного трупиков :)

ЗЫ. Ребол от лукавого, ставьте только новые чипы :)

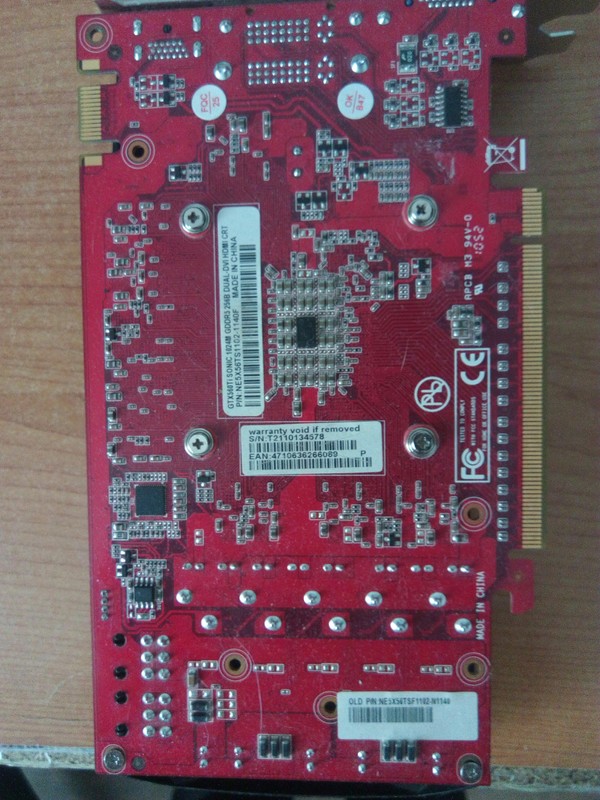

Видеокарта(на фото)(palit nvidea gtx 560 ti) отказывается работать("артефакты" на пол экрана). Чинить не хочется, потому что уже выбрана другая. Вопрос к пикабушникам: нужна ли данная видеокарта на запчасти(г. Тольятти)?

З. Ы. Отдам за шоколадку

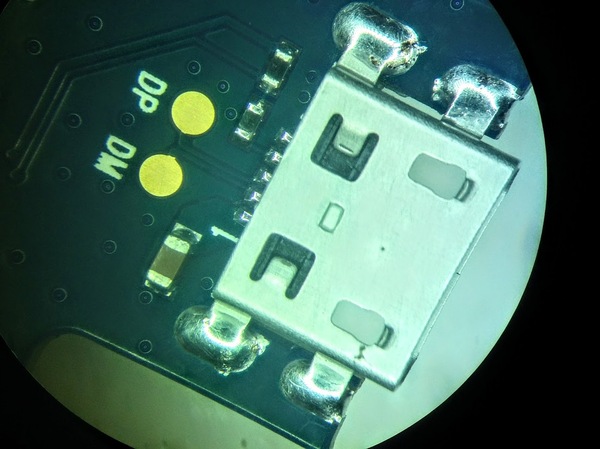

Самый популярный вид ремонта любом сервисе - замена USB разъема. Расскажу, как это делается у нас.

Необходимые инструменты и материалы:

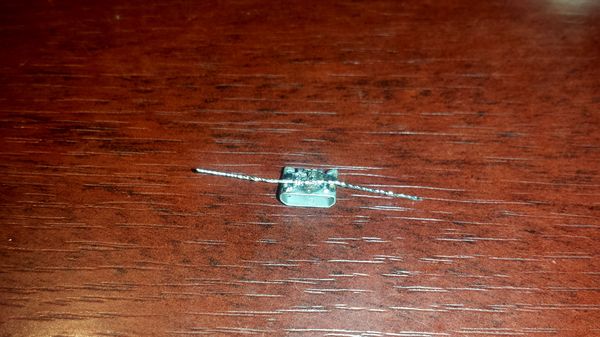

1. Новый разъем

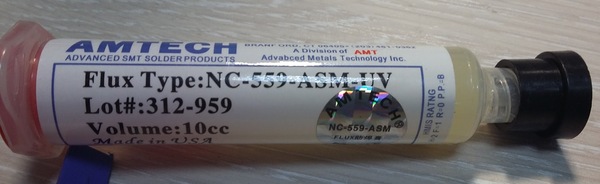

2. Флюс

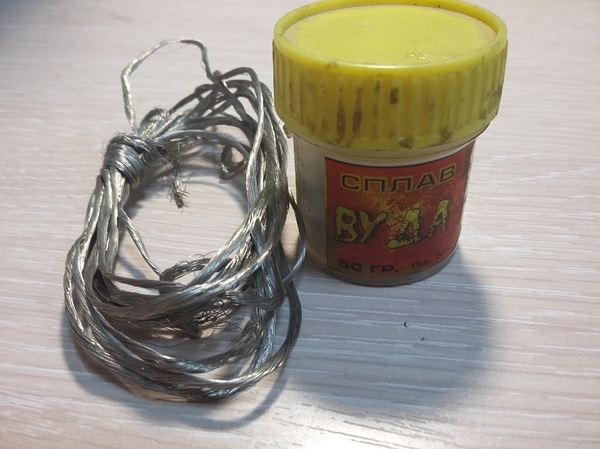

3. Сплав Розе или Вуда, медная оплетка

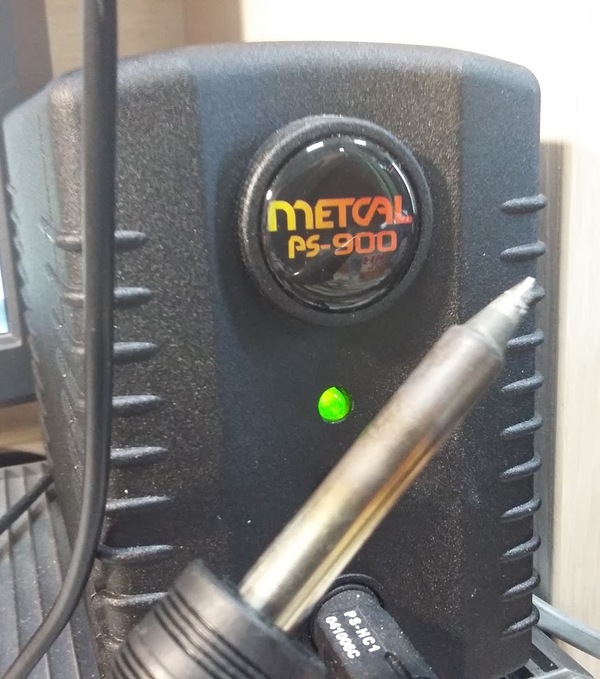

4 Паяльник

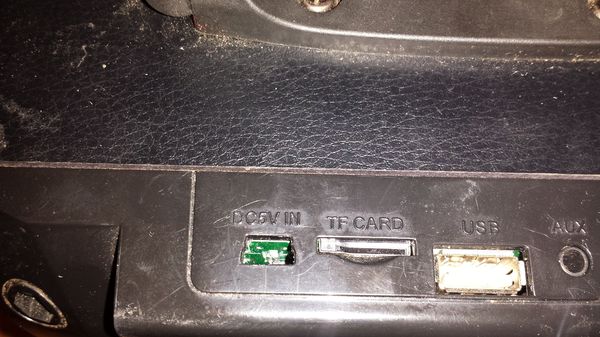

Пациент

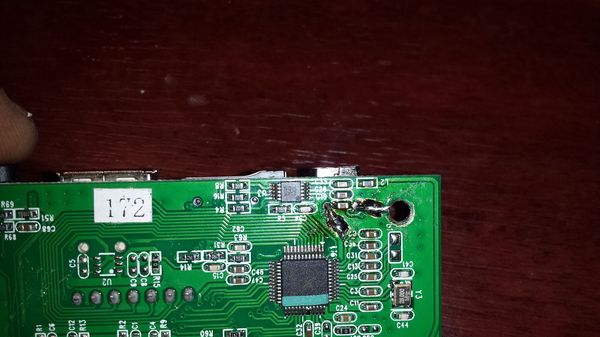

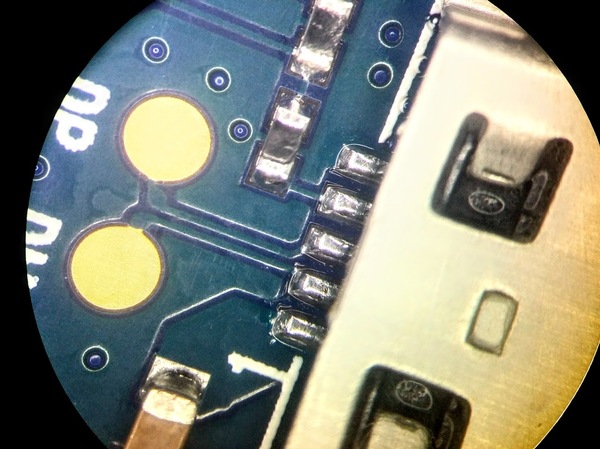

Вроде все красиво, но внимательно посмотрев на ноги, понимаем, что что-то не так

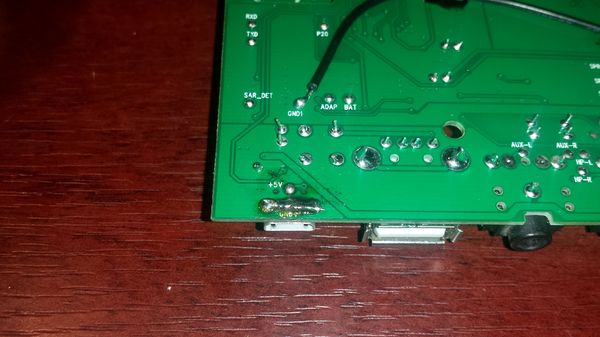

Шевелим ноги скальпелем и видим, что +5V отвалился

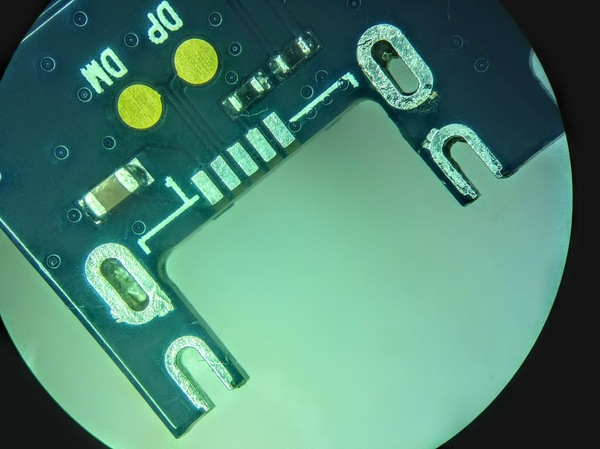

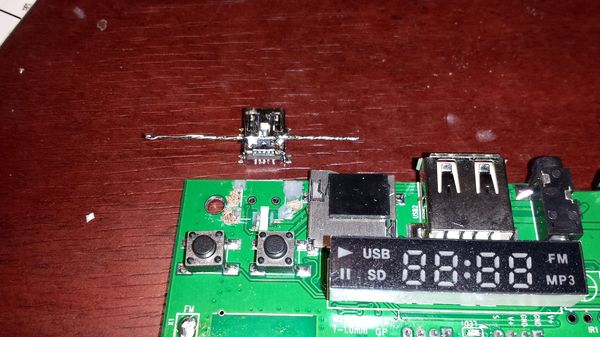

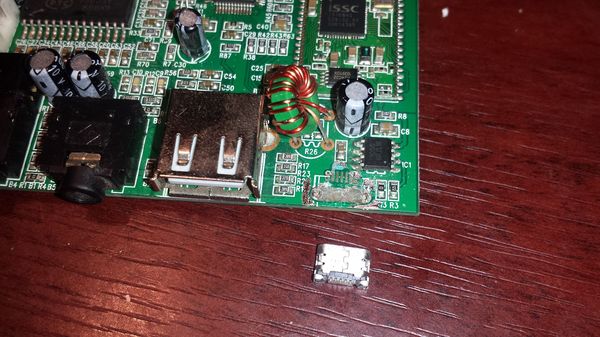

Можно было бы просто пропаять ноги, но поскольку разъем ушатан, выпаиваем его с помощью паяльника и Розе. Фен категорически не используем. Оплеткой тщательно очищаем посадочные площадки.

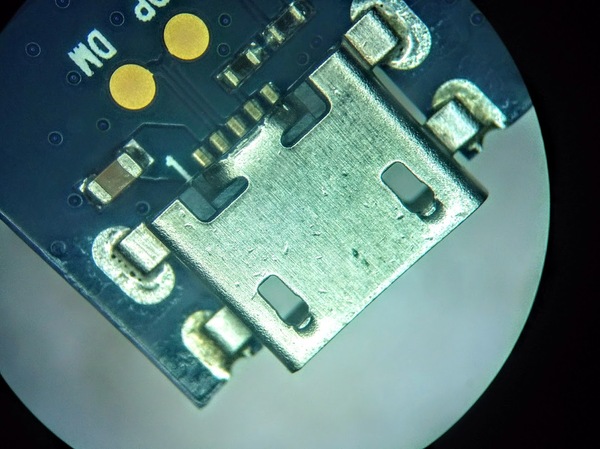

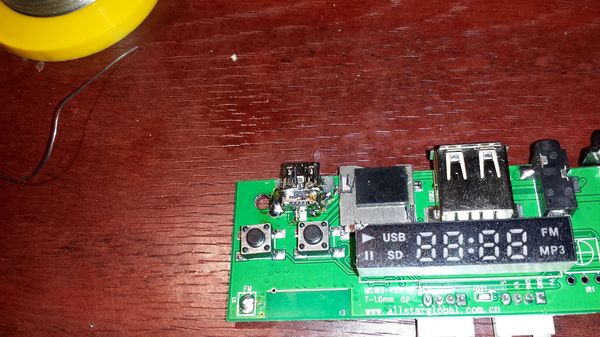

Впаиваем новый

Особое внимание уделяем пропаиванию ног

На такую работу даем гарантию 3 мес (при условии отсутствия мех. повреждений разъема) Стоимость - 600 руб.

Еще раз - с Розе - ВЫПАИВАЕМ, потом очищаем, потом с ПОС-60 ЗАПАИВАЕМ.

Всем доброе утро.

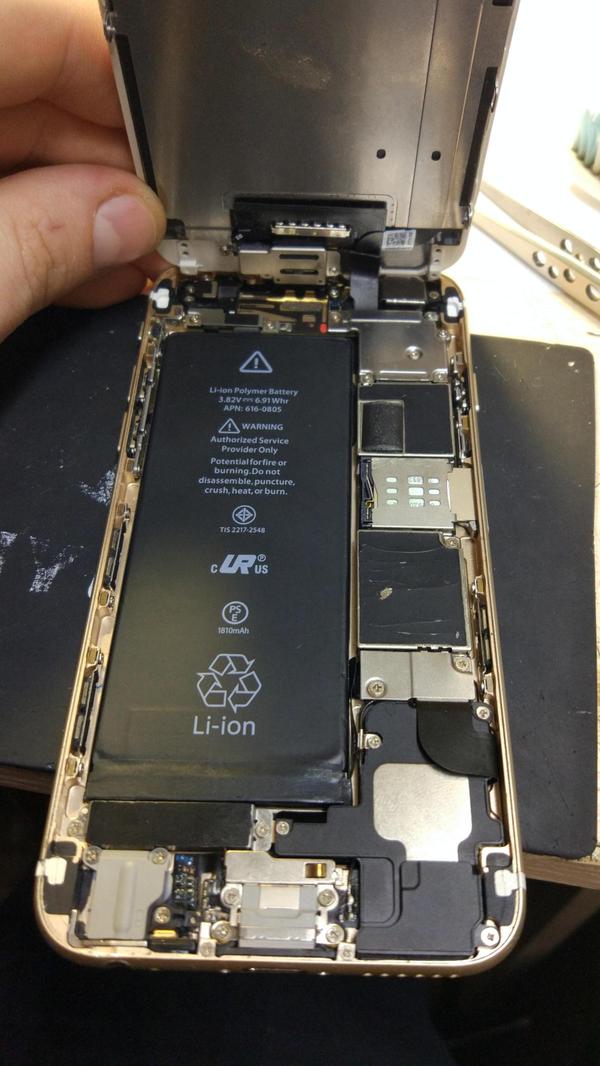

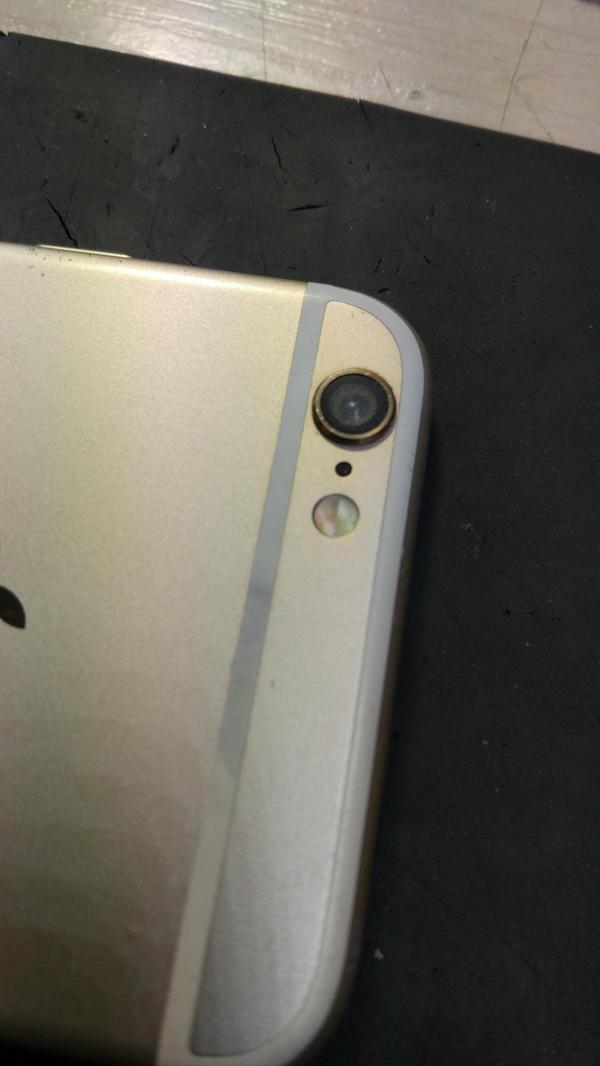

И так у нас в руках все тот же iphone 6 о котором говорил в первой части ее можно почитать тут ---->> http://pikabu.ru/story/remont_iphone_6_ot_podpischika_492032...

В первой части я убрал косяки других мастеров и добился работы модемной части, после чего мы узнали что у нас еще и проблемы со звуком - не работает микрофон/динамик слуховой/динамик полифонический ( при громкой связи )

Звук есть только в самой системе.

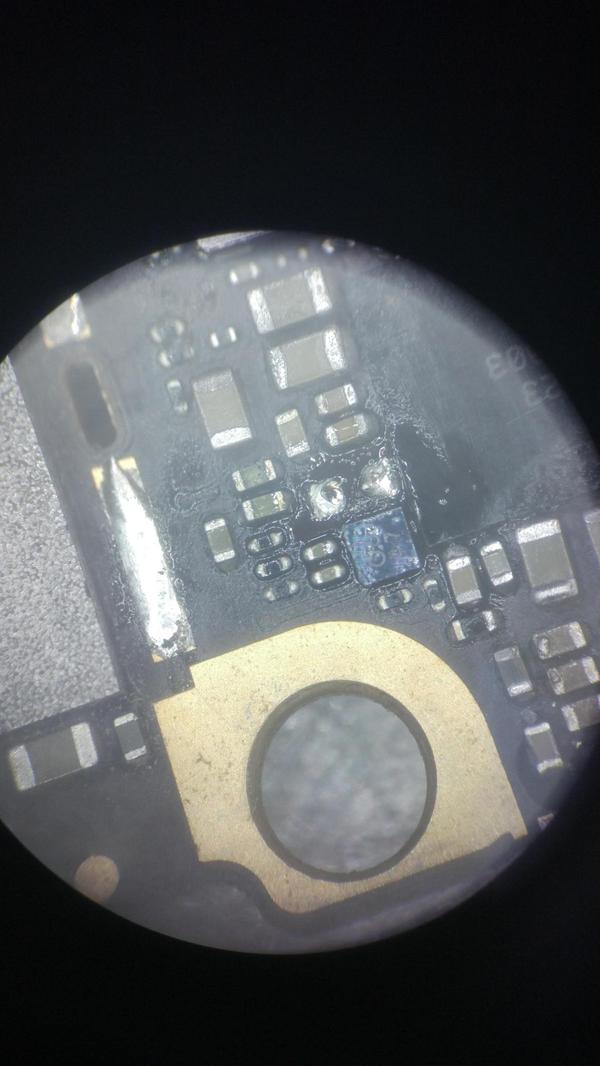

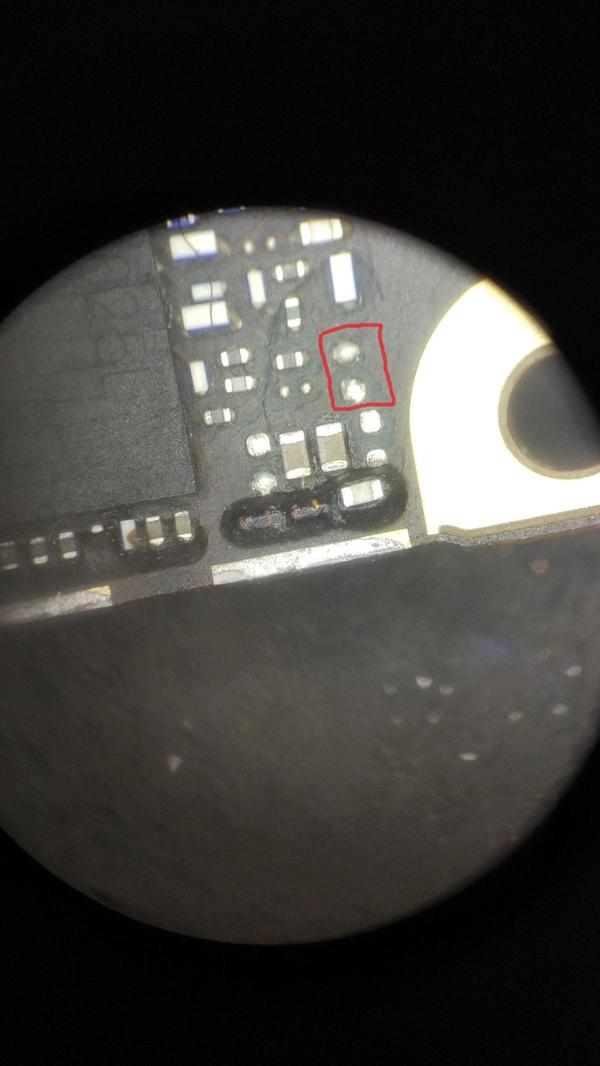

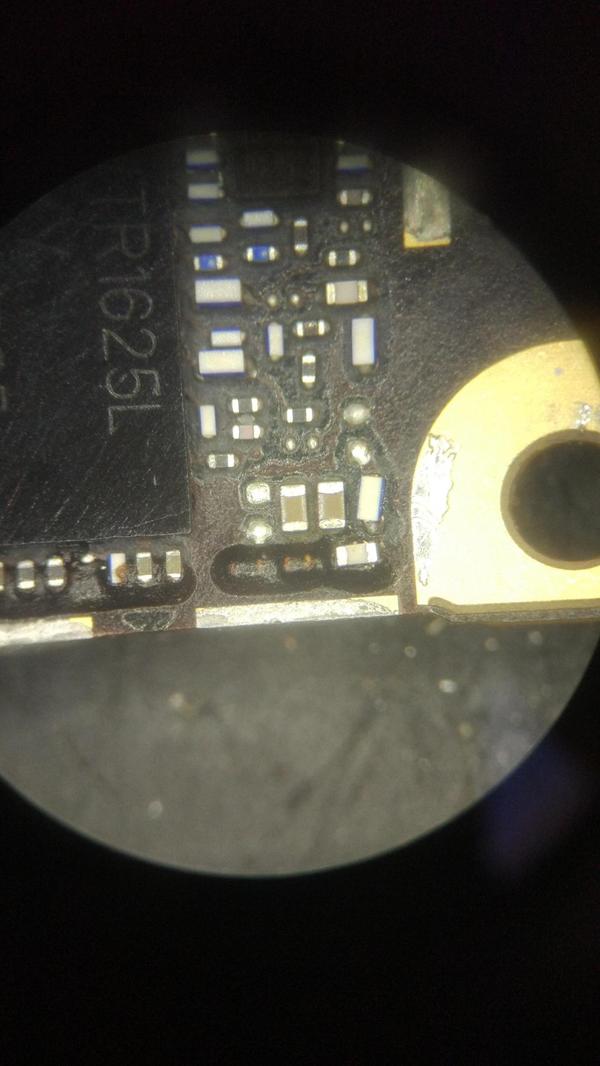

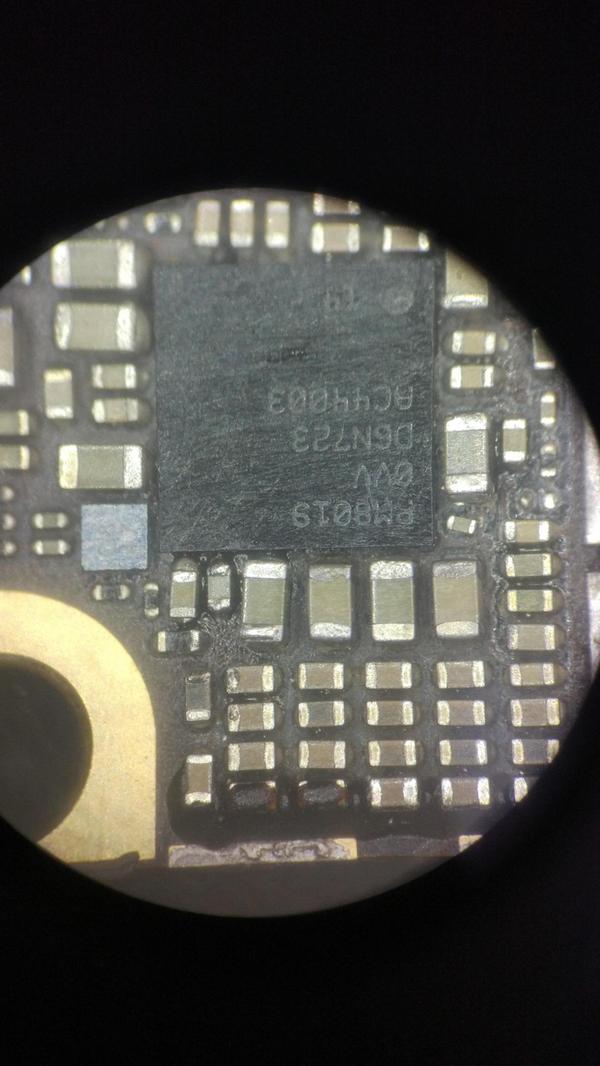

Приступаем к поиску неисправностей и находим у НЧ усилителя пару фильтров в короткоми и пару диодов

Эти элементы на прямую завязаны с аудио кодеком U0900

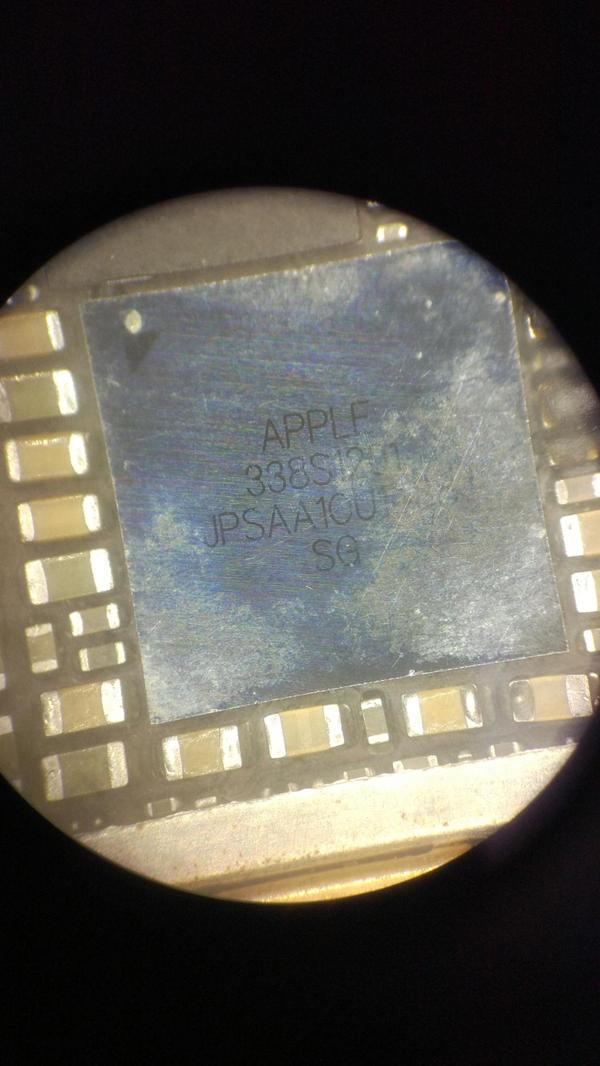

Зная что телефон был утоплен, смело снимаем кодек и видим там остатки болота )

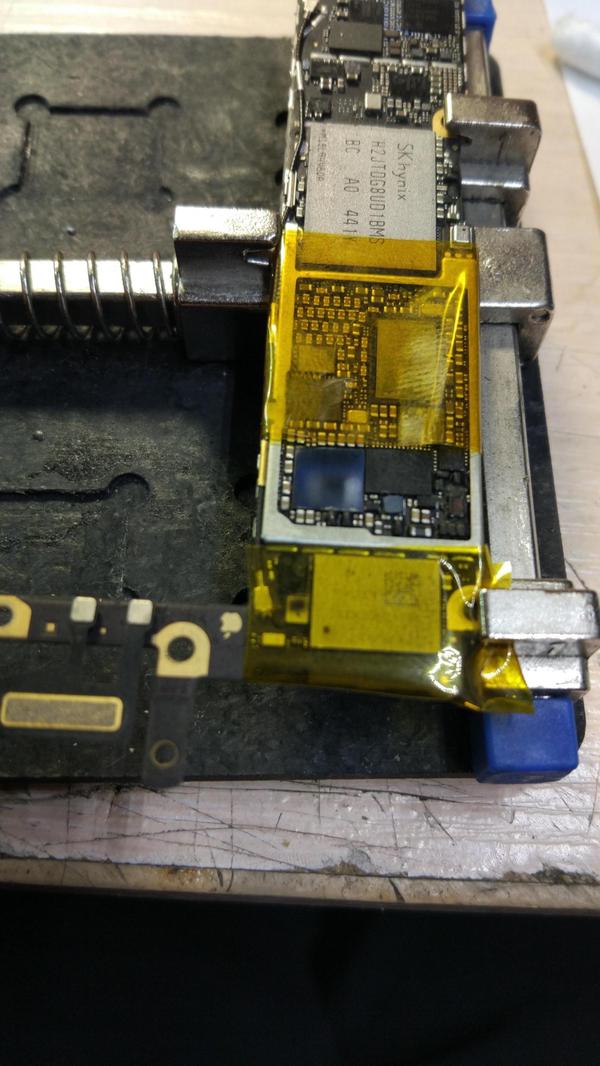

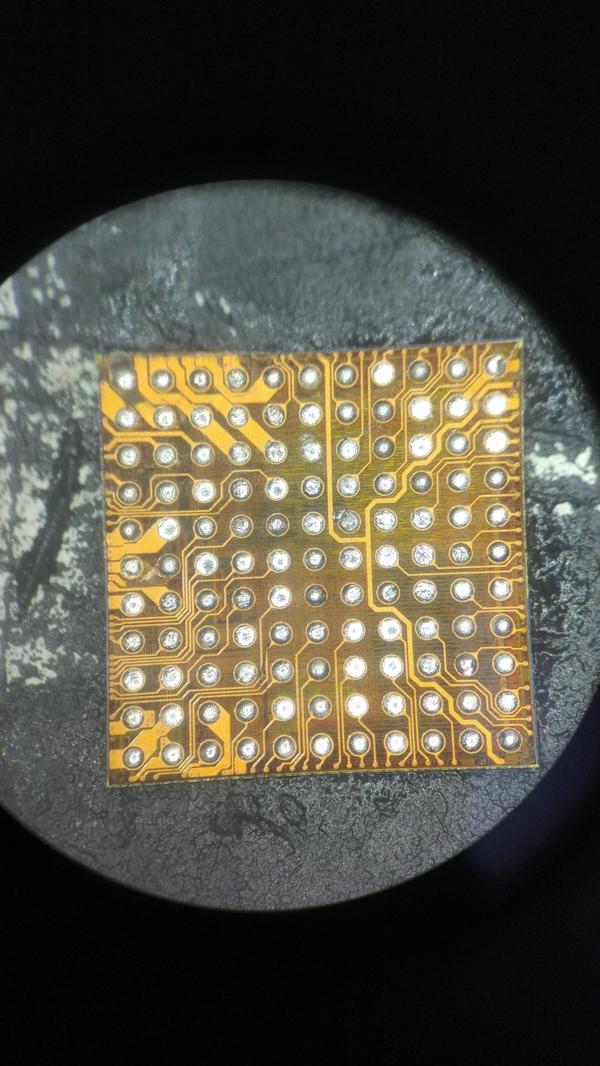

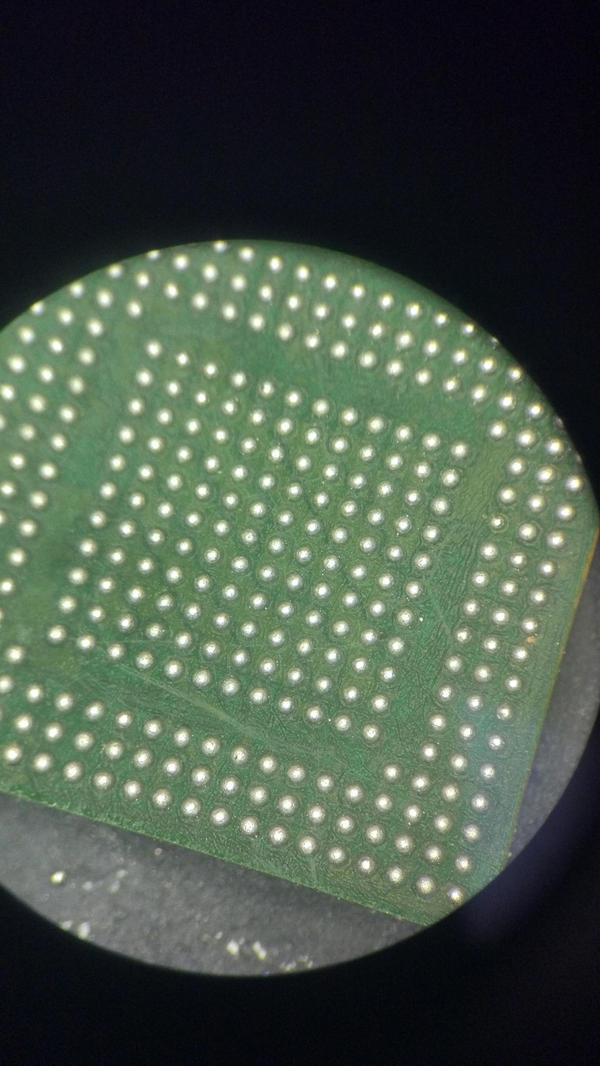

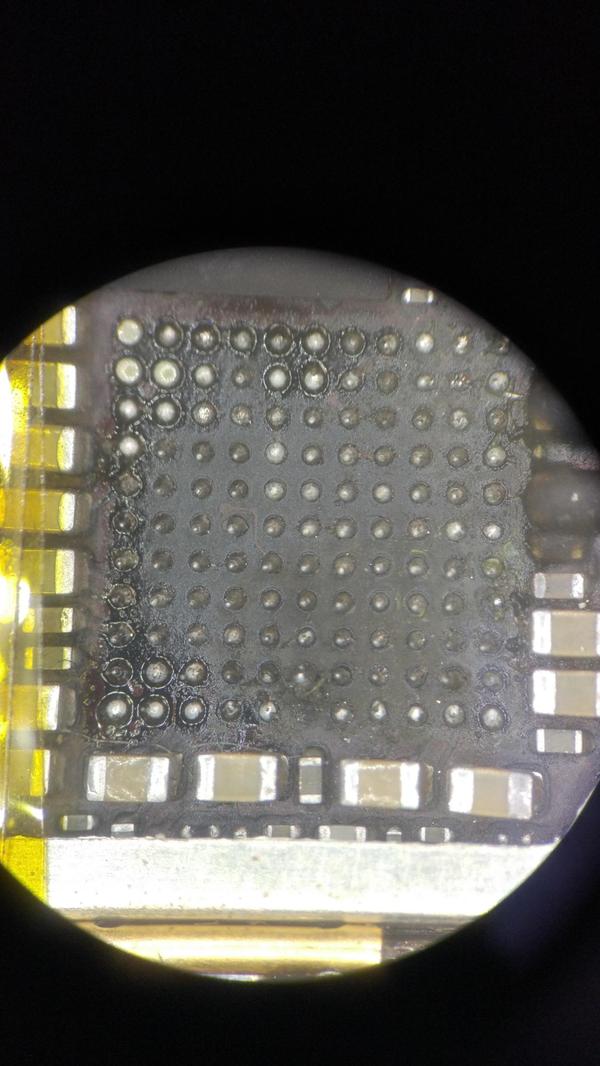

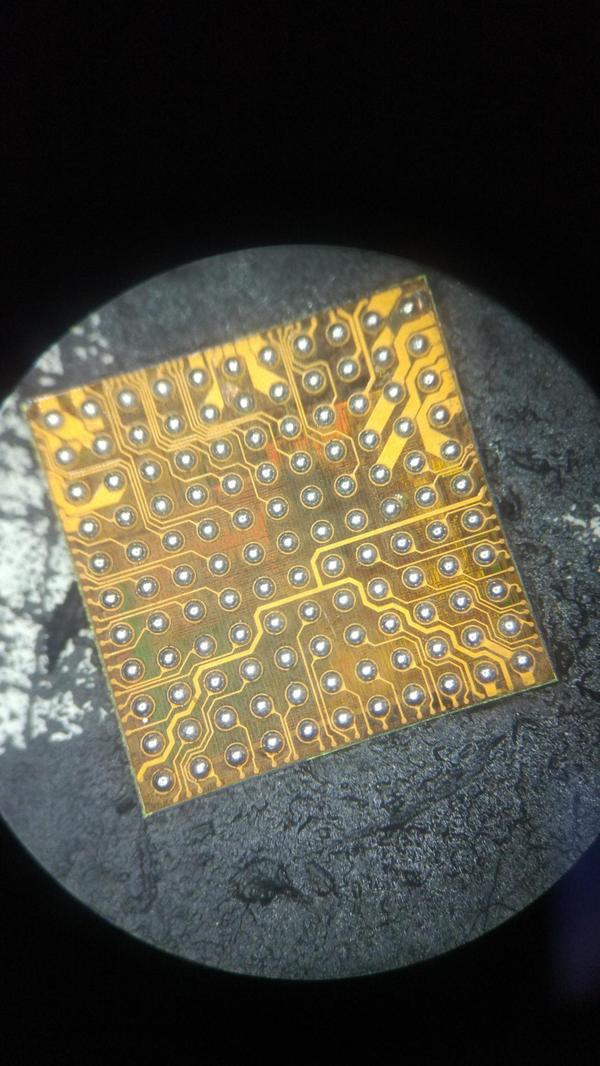

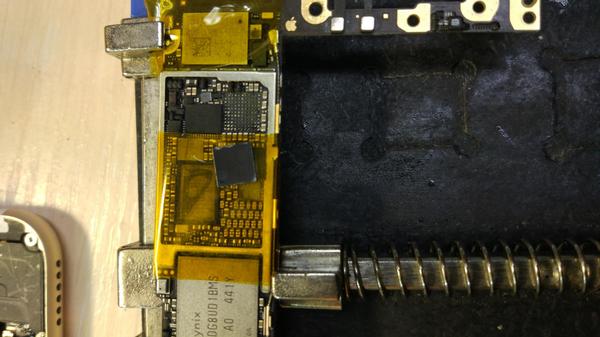

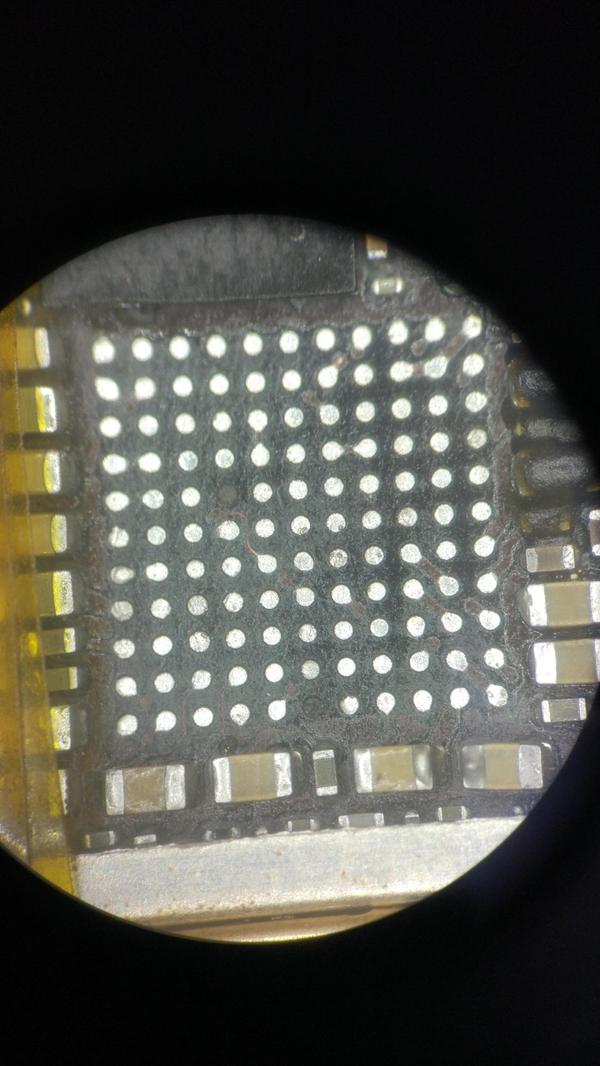

Вычищаем контактную площадку на плате и на самом кодеке, накатываем новые шарыи пробуем ставить

Аудио кодек к сожалению пришлось заменить , родной был неисправен и на его место был установлен с донора )

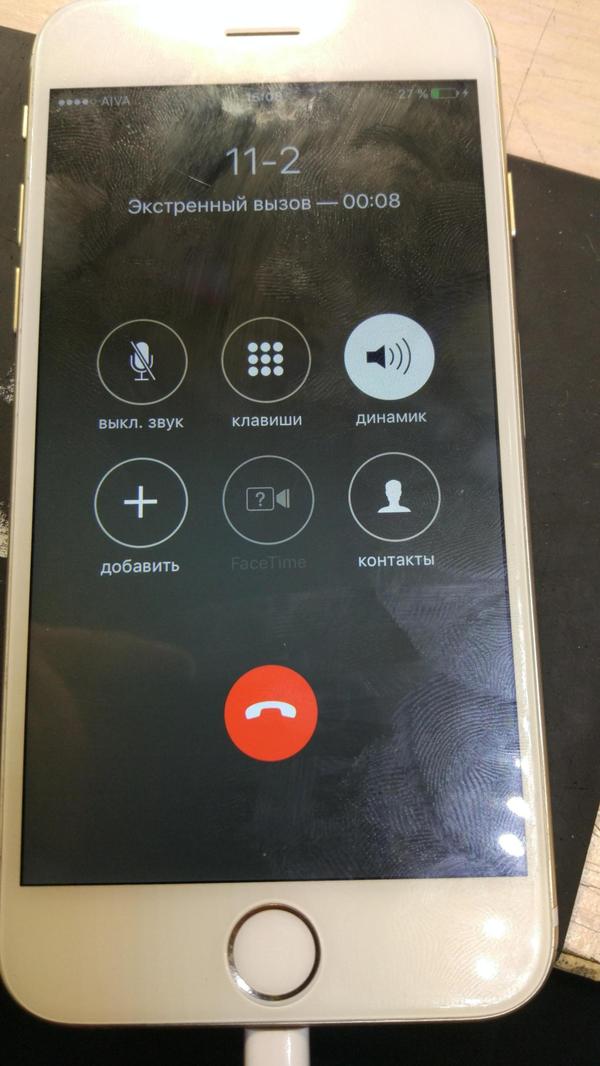

проверяем работоспособность звука при звонках, камерах и плеере и убедившись что все исправно работает приступаем к сборке

Устанавливаем на места защитные экраны ( которые забыли нам вернуть предыдущие мастера)

Бонусом клиенту устанавливаем не хватающие корпусные элементы )

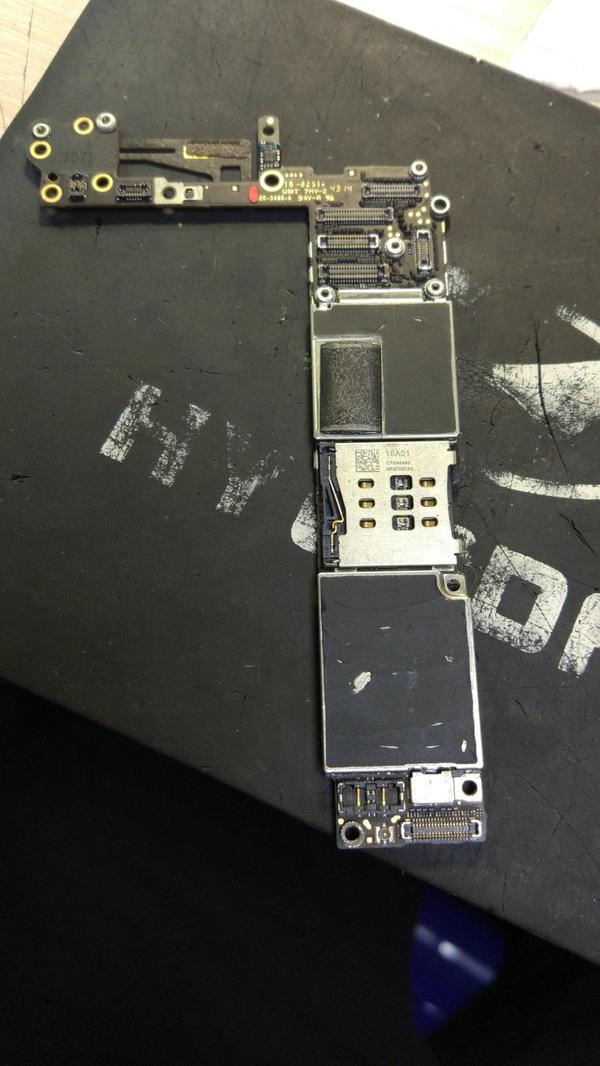

Собираем все воедино

Все готово!

всем хороших ремонтов!

НЕ отдавайте свои устройства не понятным мастерам!

Сегодня будем разлачивать вот такого старичка.

При помощи программатора Dream Box.

Для того, что бы забутить телефон, нужно добраться до тестпоинта, который находится под защитным экраном. Тут я допустил ошибку, спаял его. В процессе спайки выяснилось, что у него просто выламывается верхушка.

Запускаем программу от бокса, выбираем модель телефона и метод доступа Test Point.

Кабель с интерфейсом телефона подключаем к порту DATA, кабель с иголкой к порту SERVICE.

Жмём Unlock All Lock. Программа сообщает, к какой точке на материнской плате необходимо подключить иголку.

Подключаем иголку к тестпоинту и нажимаем на ней кнопку. Как аппарат определится, иголку можно убрать.

Собственно всё. )))

Моя группа в вк: https://vk.com/igor_repair

Всем доброе утро.

Принес подписчик очередной телефон. История телефона такова : Был утоплен, после чего какое-то время он поработал и перестал ловить сеть. Его отнесли в ХХХ сервис, где его мучали-мучали , так и не победили.

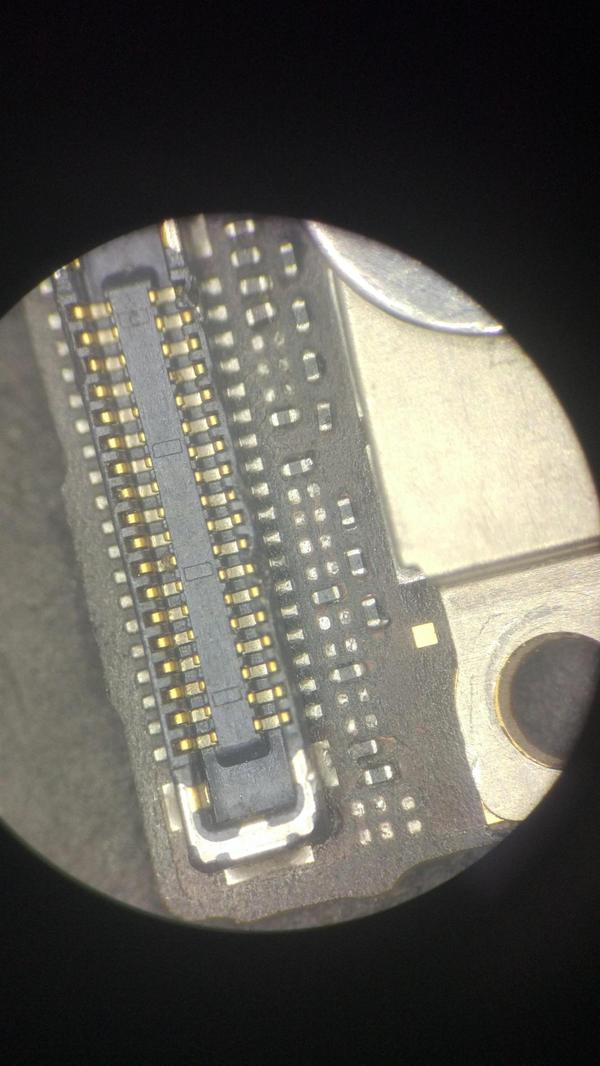

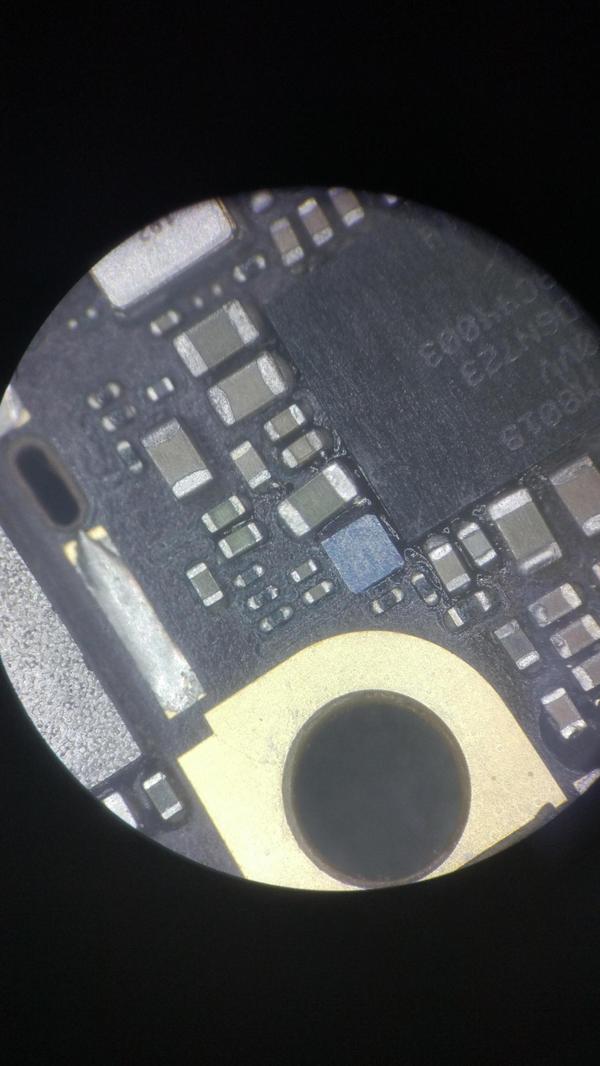

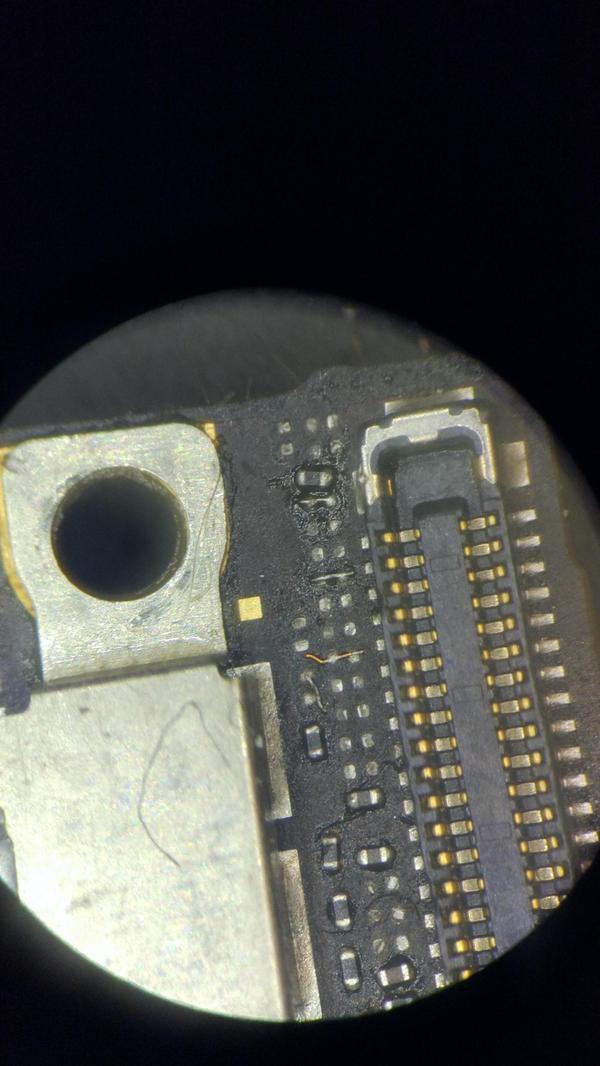

Вот что нас ждало на плате от других мастеров

Начал ремонт с того, что сначала отмыл горы флюса с платы и установил недостающие компоненты

Пробуем сделать первое включение телефона

и тут же видим что нет IMEI и нет Прошивки Модема

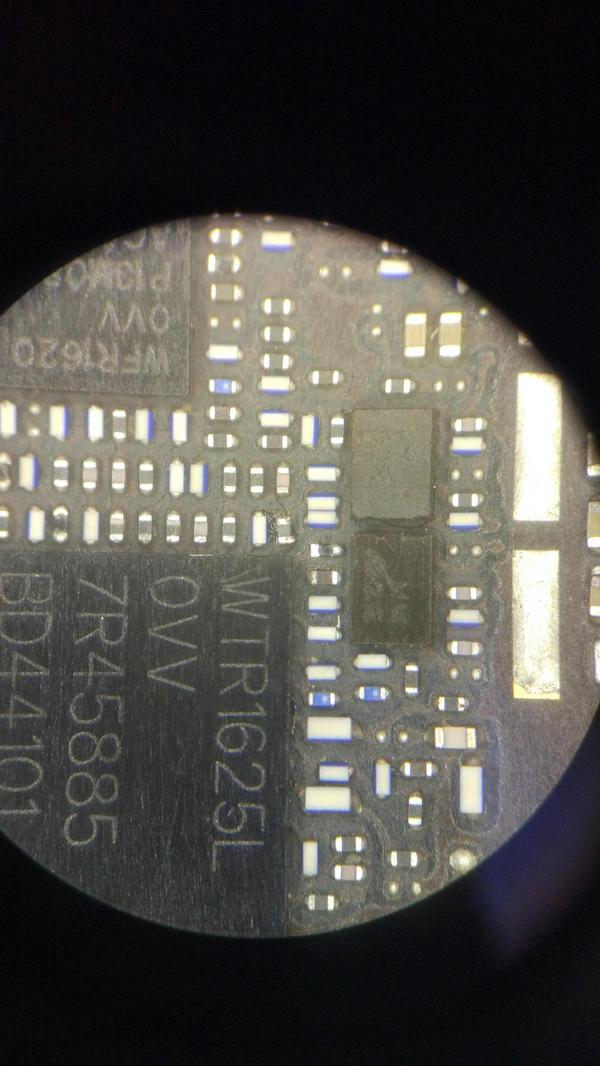

Начинаем искать проблемы в Модемной части устройства

Обзваниваем цепи питания модема и находим КЗ

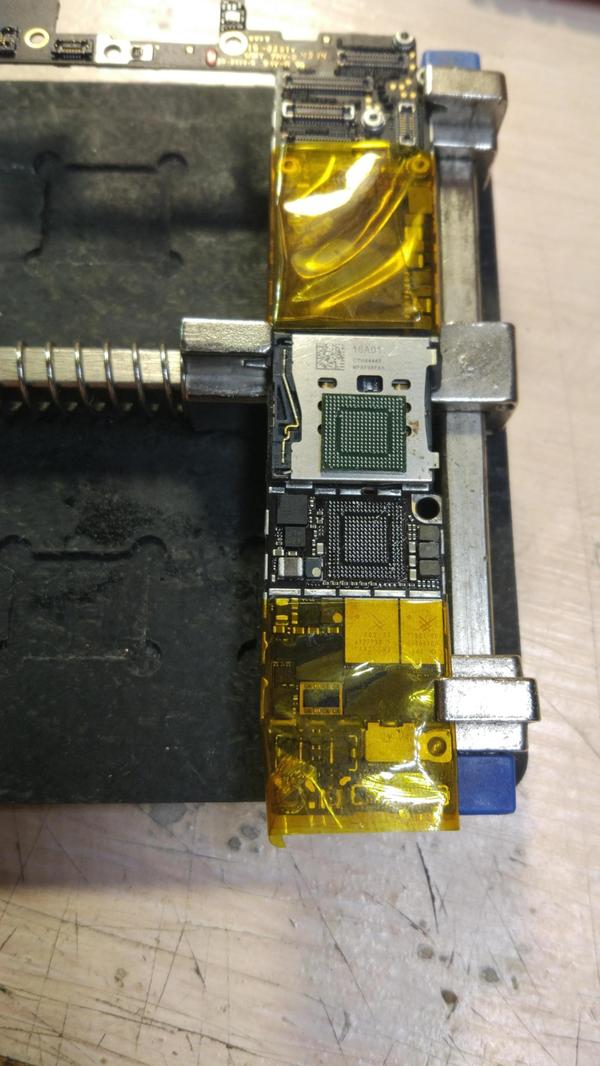

Так как по следам флюса было видно что модем "грели" или перекатывали снимаем его сразу

что бы исключить КЗ в месте пайки модема

Чистим плату от остатков припоя и сразу подготавливаем модем к новой пайке

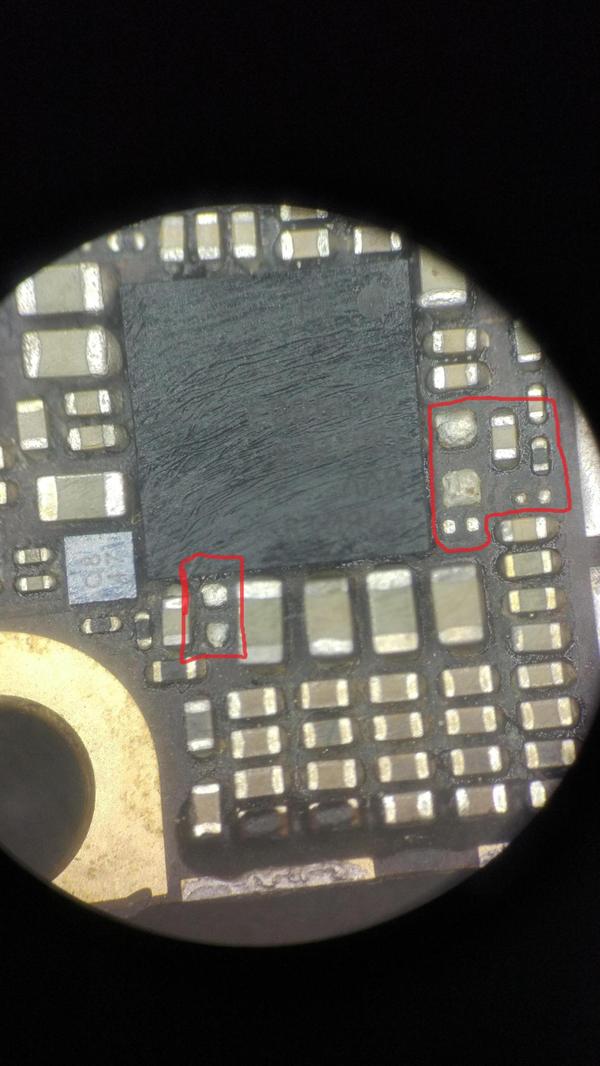

Сняв модем КЗ не ушло, что бы не терять время сразу снимаем конденсаторы в данной линии

и ставим новые (с донора)

Короткое замыкание  ушло, ставим на место модем

Пробуем включать .....

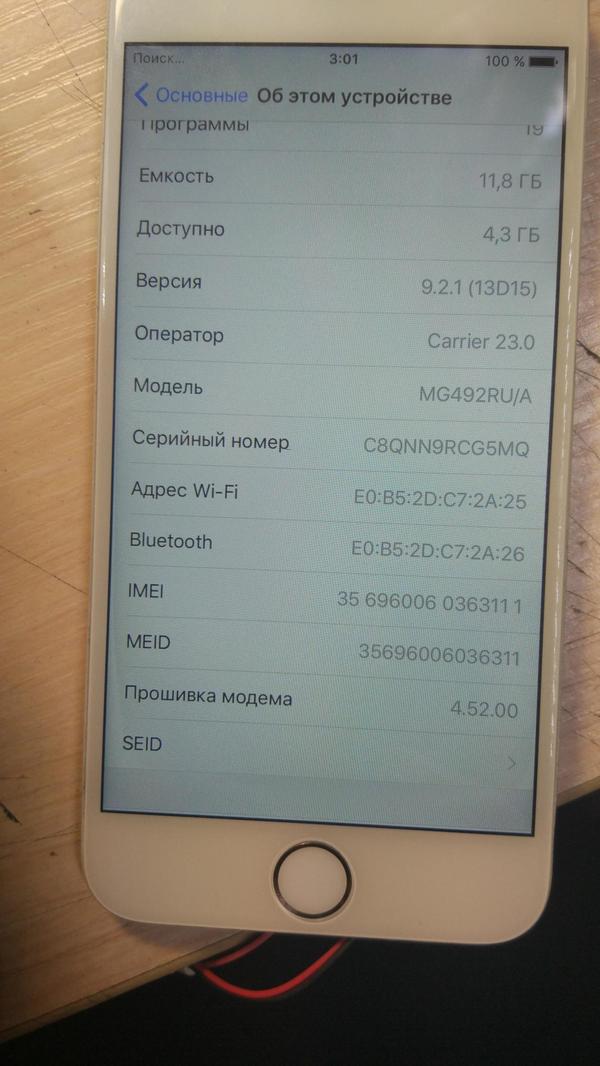

У нас есть Imei и прошивка модема

На этом все не закончилось.....

попытавшись позвонить с телефона, выяснилось что очень слабо ловит сеть и совсем нет звуков при звонке

ни микрофон, ни динамики не работают

момент с плохой связью решился быстро - был порван коаксиальный кабель, а так как телефон бывалый плавец решили заменить целиком нижний шлейф.

После замены сеть ловит хорошо, зарядка в норме

Но нет звуков.

Так как весь ремонт не помещается в один пост, О ремонте звука расскажу в следующем посте!

Всем хороших ремонтов.

продолжение следует
