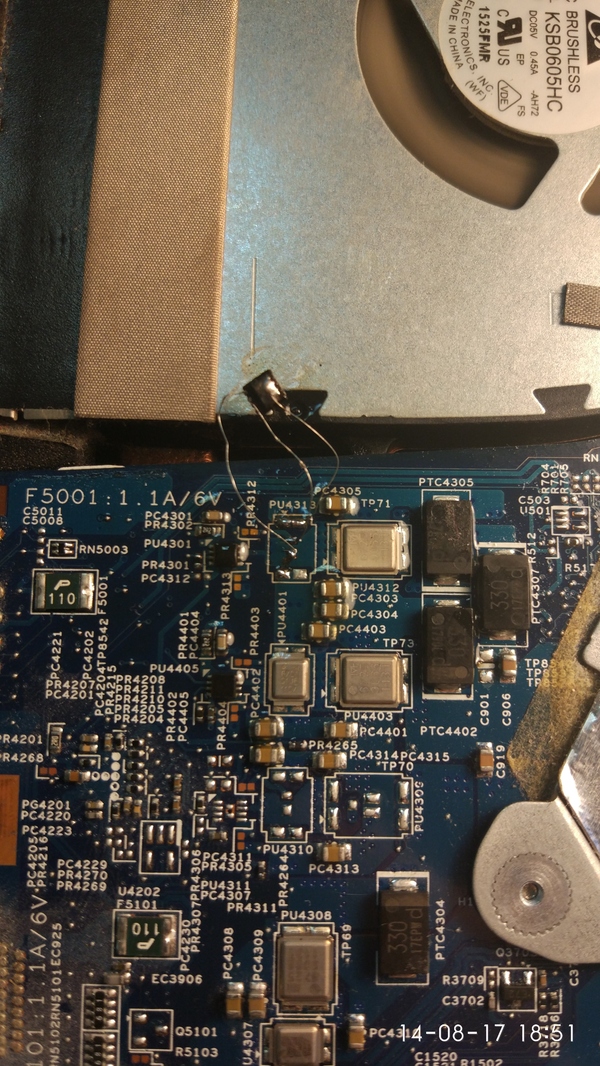

прошу тапками не кидаться, делалось только в целях диагностики ввиду отсутствия данного мосфета, ноутбук Lenovo Z570 фоткал на паяльник

коменты для минусов ниже

Приветствую пикабушники!

Сегодня у нас в ремонте газоанализатор "X-am 2000" фирма "Drager" с жалобой "не включается после длительного хранения". Установка нового аккумулятора не решает проблемы.

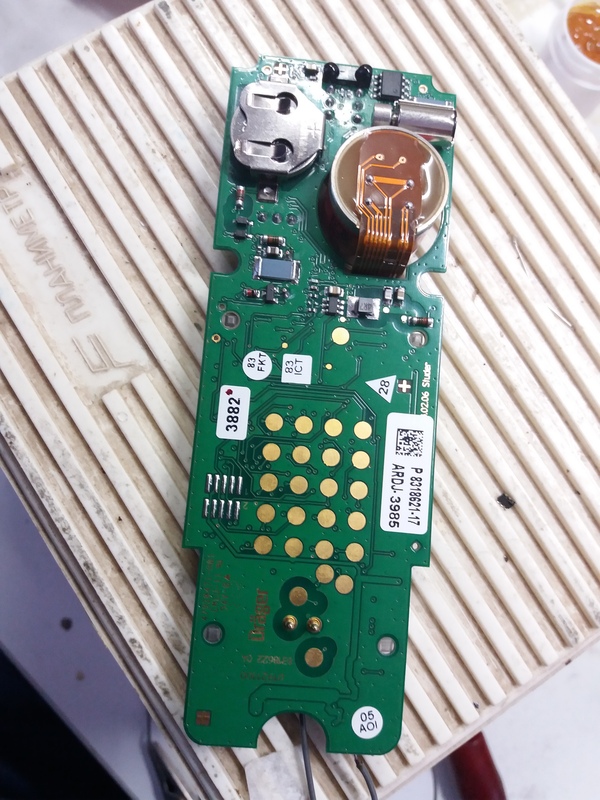

Разбираем.

Газоанализатор измеряет концентрацию кислорода, горючих газов (метан) и токсичных газов (оксид углерода I).

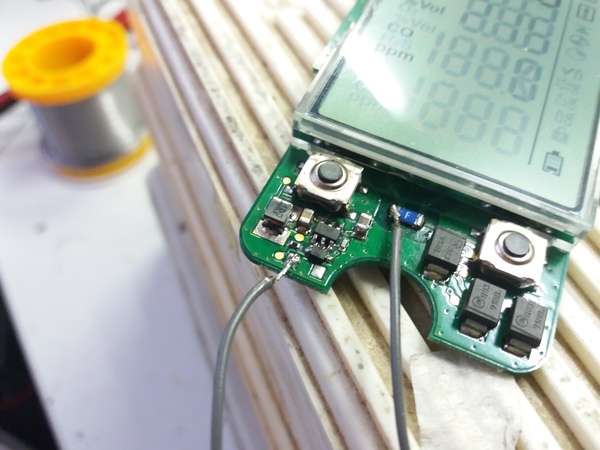

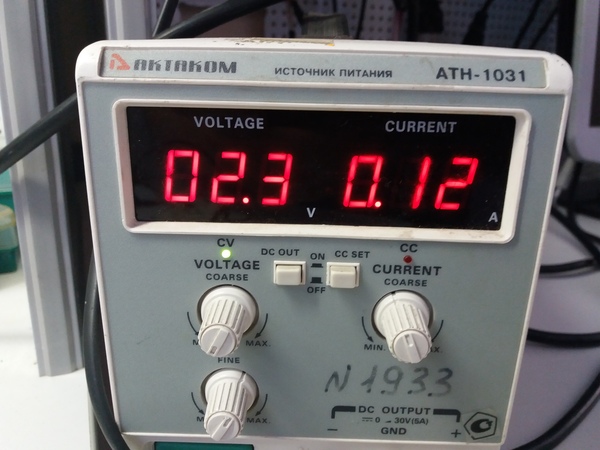

Обнаружилось, что вышел из строя предохранитель. При включении газоанализатора от лабораторного блока питания ток потребления был порядка 0,8 А, что явно слишком много. Поиск неисправности привел к DC-DC преобразователю на микросхеме LTC3400. Выпаяв данную микросхему с платы и запитав прибор от лабораторного блока питания (3,3 В) газоанализатор зафункционировал как нужно. Заказываем новую микросхему и меняем предохранитель. Впаиваем микросхему и проверяем работу.

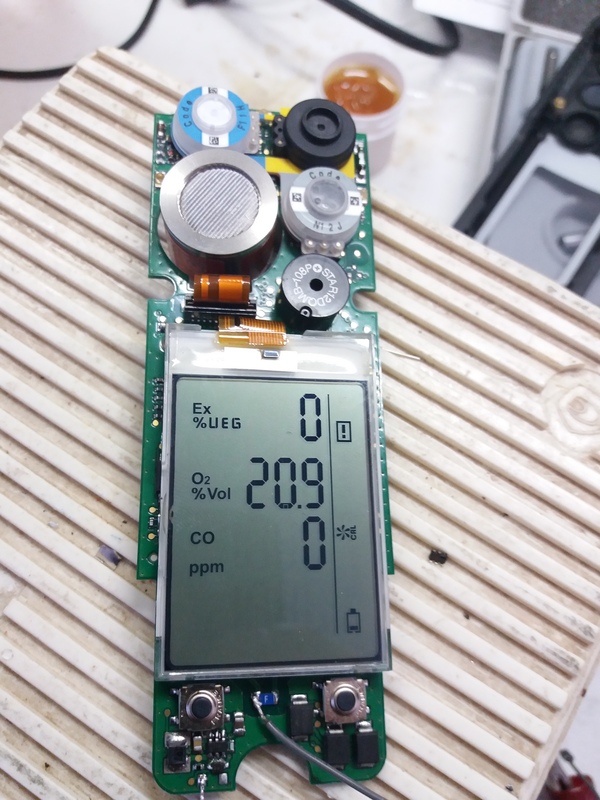

Все отлично. Особенностью данной микросхемы является ее способность уходить в энергосберегающий режим при снижении энергопотребления.

Собираем в корпус и отправляем в поверку.

Спасибо за внимание!

Денис, г. Самара

Приветствую пикабушники!

Вижу, что тема защиты акустических систем (АС) стала интересна читателям. Как и обещаю выкладываю схему, которую я использую. Постараюсь изложить теорию попроще, чтобы было понятнее начинающим и смогли почерпнуть что то новое.

При постройке своего усилителя на на латеральных полевых транзисторах и микросхеме LME49830 встала задача защиты АС и плавного включения усилителя. Плавное включение усилителя необходимо из за использования больших величин фильтрующих емкостей в питании. Известно, что разряженный электрический конденсатор в первые моменты подачи на него напряжения фактически эквивалентен перемычке. Чем больше емкость - тем "толще перемычка". Поэтому при включении напряжение падает на внутреннем сопротивлении открытого диода и омическом сопротивлении вторичной обмотки, что может привезти к выходу из строя диодного моста или трансформатора. Чтобы уменьшить "пусковой ток"  используется плавный старт. В самом простом случае в первый момент времени усилитель включается через постоянный резистор небольшого номинала. Раз упомянули конденсаторы то крайне не рекомендую их разряжать через замыкание отверткой и т.д. так как весь ток пойдет через эквивалентное внутреннее сопротивление конденсатора, что приведет к его постепенному выходу из строя. Рекомендую разряжать при помощи постоянного резистора в несколько сотен Ом или использовать лампу накаливания.

За поисками схемы я отправился в интернет и нашел подходящую для моего случая схему за авторством М.Шушнова из г.Новосибирска. Для моих задач она подходила еще и тем, что позволила сделать включение усилителя при помощи кнопки без фиксации. Приобретенный мной корпус к сожалению был не комплектным.  Полная статья с описанием легко гуглится по запросу "Схема защита АС Шушнов". Обращаю внимание, что емкость конденсатора C9 указано не правильно, она должна быть 100n или 0,1 мкФ. В принципе в таком виде она и поселилась в моем УМЗЧ.

В усилителе я разбил эту плату на 2, чтобы поместить все в корпус.

Для более простых задач, как например в "Одиссей-001" можно использовать упрощенный вариант (прошу простить за качество, но суть понятна):

Реле может питаться и от другого источника, например на 24 В. Важным условием нормальной работы этой схемы является то, чтобы конденсаторы на плате защиты разряжались быстрее чем в усилителе мощности. То есть для питании этой платы лучше использовать отдельный выпрямитель от сетевого трансформатора с небольшим номиналом фильтрующей емкости. При необходимости можно использовать стабилизатор напряжения (например, питание усилителя 35 В, используем реле на 24 В. Излишек напряжения высаживаем на стабилизаторе типа 7824 или LM317). Транзисторы на входе можно ставить практически любые маломощные. Транзистор управления реле можно заменить полевиком. Реле желательно использовать как можно мощнее. Это связано с тем, что площадь контакта будет больше, что крайне важно для больших токов, протекающих между АС и усилителем. Попытался донести мысль как смог. Если кто то желает дополнить - прошу.

Спасибо за внимание!

Денис, г. Самара

Приветствую пикабушники!

Сегодня в ремонте предварительный усилитель (далее пред) фирмы "GRUNDIG VX 7500". Поступил пред с жалобой на плохую работу переключателя усиления, шорохи переменных резисторов и некоторых переключателей. Как и в большинстве ранее описанных ремонтах аппаратуры фирмы GRUNDIG в данном преде используются танталовые конденсаторы ("синенькие капельки"). У них со временем появляется утечка, либо падает электрическая емкость.

Прежде всего, заменим их на новые электролитические конденсаторы (смысл менять только дохлые нет, ибо через некоторое время при работе они могут так же выйти из строя. Проверено на собственном опыте). Так же проверим при помощи ESR-метра состояние всех электролитов. Часть неисправных тоже под замену. Пропаиваем подозрительные пайки. Чаще всего это выводы мощных транзисторов (т.к. нагреваются и тепло рассеивается через выводы на фольгу печатной платы. Соответственно процесс нагрева и охлаждения приводит к появлению дефектов пайки).

Демонтируем переменные резисторы и переключатели выходов. И очищаем их.

Переменники погружаем в ультразвуковую ванную со смесью из ацетона и изопропанола. После чего их высушиваем и смазываем вазелином.

Переключатели разбираем и очищаем при помощи стёрки и химии "KONTAKT 60".

Собираем в кучу и делаем электропрогон в несколько часов. Пред кстати пред очень хороший по звуку, но я бы выкинул часть переключателей через которые идет сигнал (переключатель MONITOR и CAL.).

Спасибо за внимание!
