Попала мне в руки вот такая штукуевина...  Colon RX-188. Если честно даже не знаю что за бренд.

Написано что USB читает, sd флешки, радио ловит да фонариком светит... Одна беда... Не работает.. Вот прям совсем (((

Вот стало мне грустно... Портативной колонки у меня нет, а вот такая штука есть. А почему бы не попробовать починить?

И разобрал я штукуевину.

Какие у меня все таки жуткие фотки получаются (((

При вскрытии обнаружил вздутый конденсатор на входе питания 220 вольт, после диодного мостика. Надо менять решил я и полез искать кондер на 1000 мкФ 16+ вольт.

Поменял и ничего... Обида. Быстрый ремонт не получился. Лезем за мультиметром и прозваниваем цепь питания. Сначала диодный мостик (ну это мой заглюк... У меня что-то частенько они битые бывают)... Так вот мостик живее всех живых и ему более чем нормально тут жить.
Идём дальше по живым элементам пока не доходим до стекляшек с синими полосками...

Так вот где беееедааа! Пробитые насквозь диоды Зенера... Ищем маркировку... Чет инфы мало ((( опа нашлись. Стабилитроны на 4.7в...

Таких у меня не оказалось и снова пришлось лезть в закрома и нычки. Нашлись похожие в компьютерном БП. Запаиваем, собираем, проверяем и сразу же ловим наше радио)))

Вот такой вот, простой, но интересный (по крайней мере мне) получился ремонтик.

По опыту первого поста скажу сразу... территориально я нахожусь в Нижнем Новгороде)))

Всем добра и приятной музыки по жизни)))

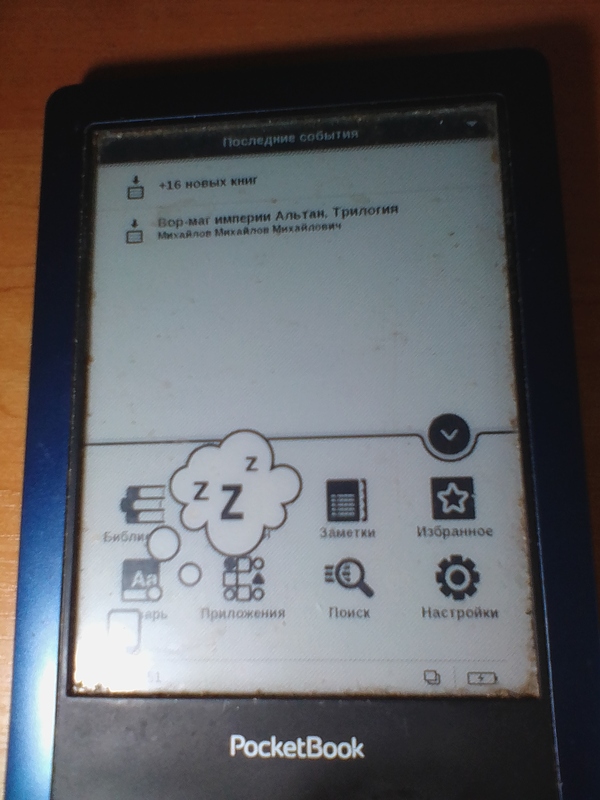

Всем привет! С вами снова Kekovsky, на этот раз не теория, а реальный ремонт. Комбайнёры принесли ещё одну электронную книгу - интересный экземпляр. На этот раз она с резистивным сенсорным экраном (не очень одобряю такой подход разработчиков - резистивный тач делает экран бледнее, т.к. пропускает он только 80-90% света (и это за десять то к!!)) и с планшетным процессором. Ох и несладко ей пришлось. P.S. Работу начал не на основном рабочем месте, поэтому первые фотки получились менее качественные, уж извините меня.
К делу. Вот пациент:

Вид сбоку:

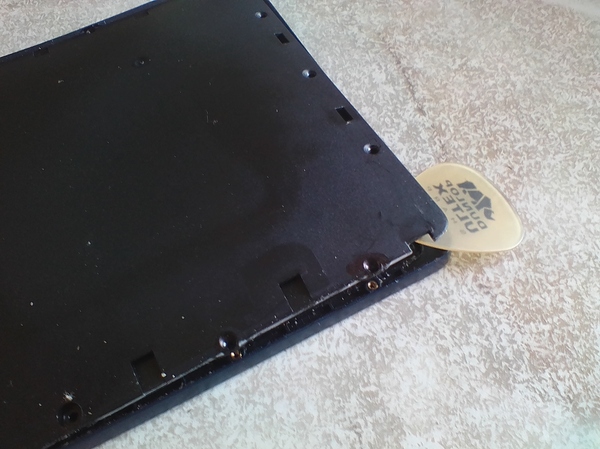

Стоит отдать должное этой матрице. Всю книженцию перекособенило вхламину, но при этом дисплей остался жив и вполне функционален. Начнём ремонт - снимаем "антипылевую" защиту. Снимается сзади методом поддевания пластиковой карточкой/медиатором щели между задней муляжной крышкой и рамкой корпуса.

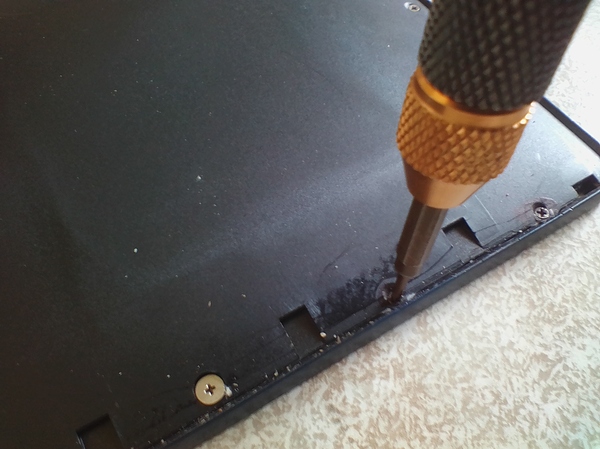

Раскручиваем на бабки реальную крышку устройства. Она содержит больше и малые винты, часть из них окрашена, часть нет. Реальной разницы это не имеет, но для сохранения эстетики рекомендуется запомнить положение винтов устройства.

Сразу всё в корзинку собираем

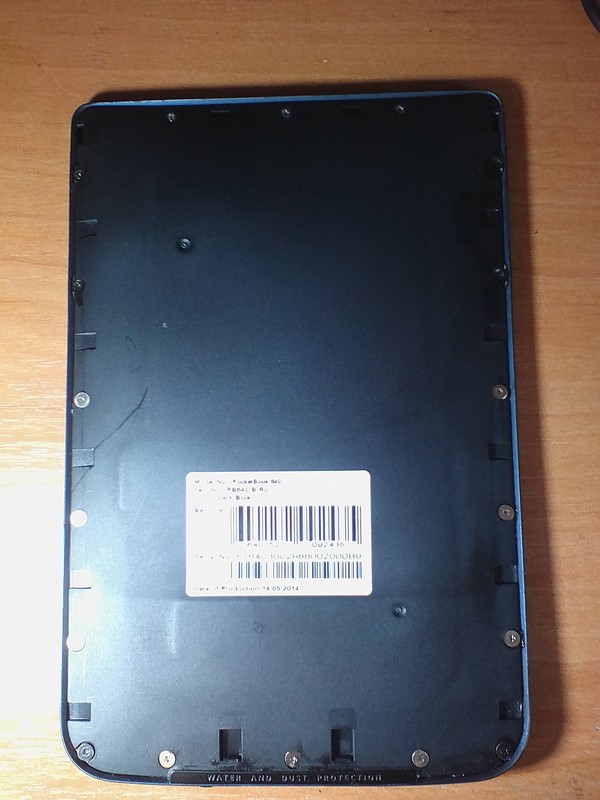

Поддеваем крышку устройства и снимаем

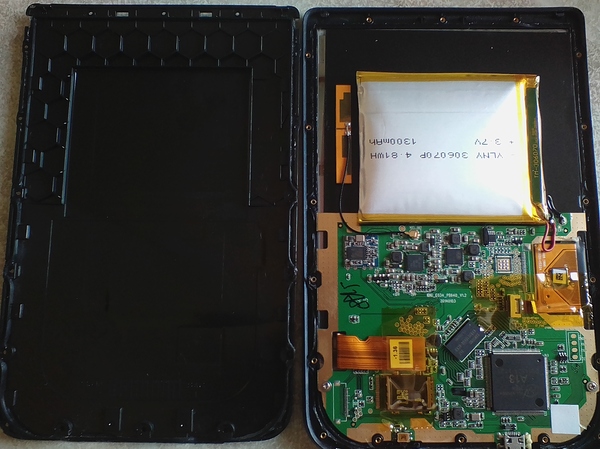

Внутренности:

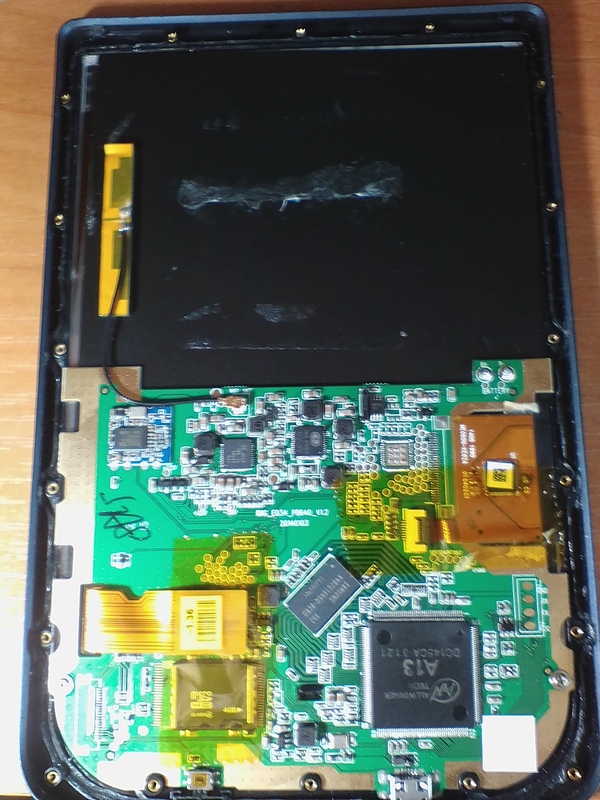

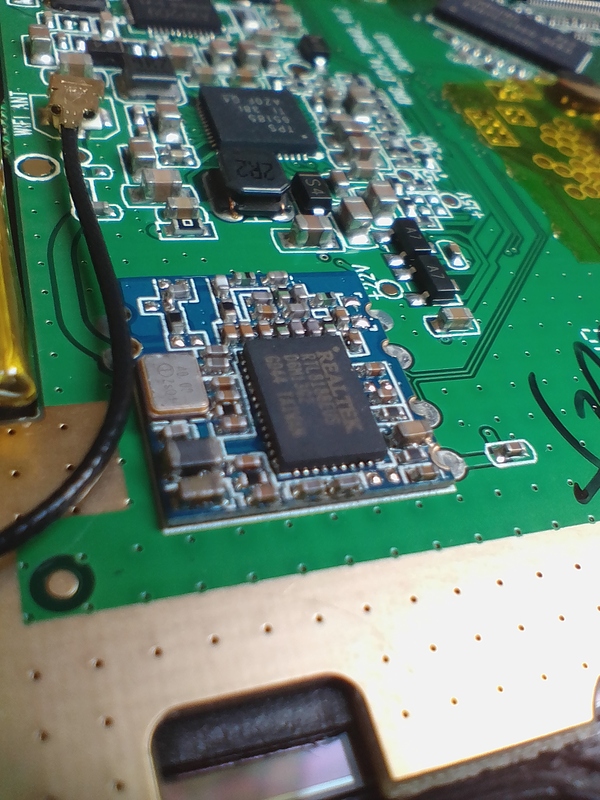

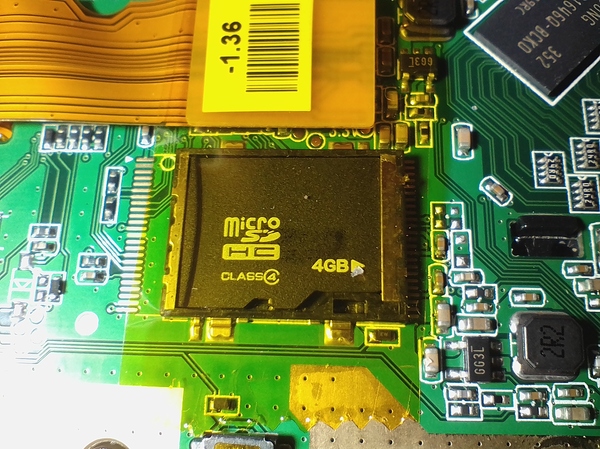

Внутри распаян микрокомпьютер: процессор AllWinner A13 (помню было очень модно лепить их на планшеты), один чип оперативки SAMSUNG на четверть гигабайта, в качестве ПЗУ используется распаянная карточка MicroSD класс 4 на 4ГБ соответственно. Имеется легендарный реалтековский Wi-Fi чип 8188:

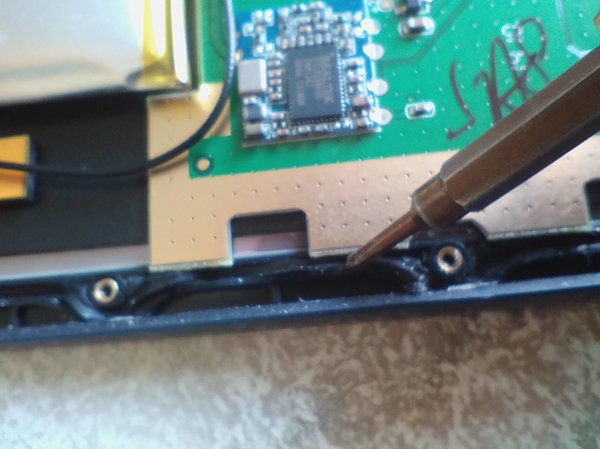

Если вы будете разбирать книгу, поправьте антипылевую герметизацию отверткой или зубочисткой сразу же после вскрытия (её нужно заправить в соответствующие щели в корпусе):

К делу. Что стало с банкой:

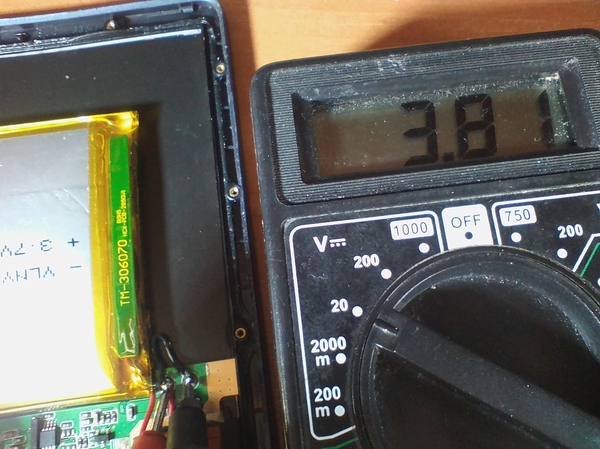

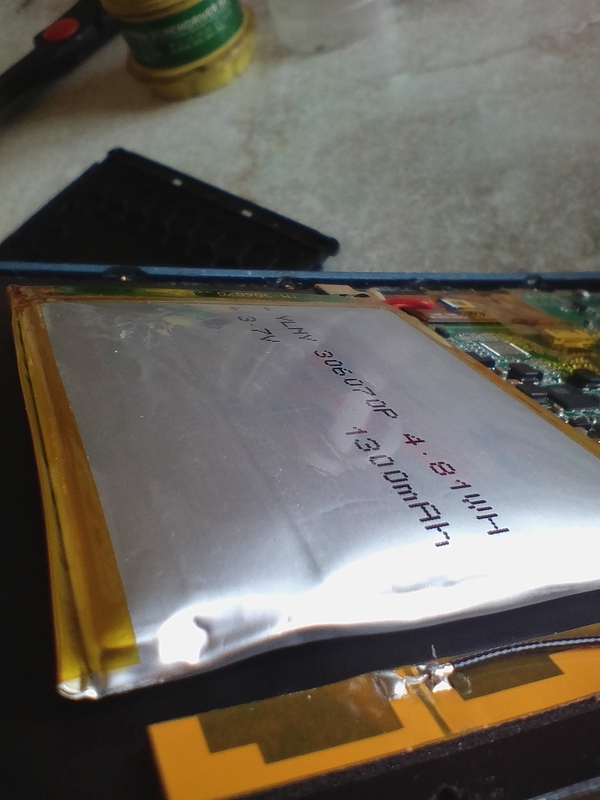

На банке было напряжение около 3,8 В, однако, тока такая банка уже не отдавала - читалка ни в какую не запускалась.

При питании от MicroUSB читалка оживает:

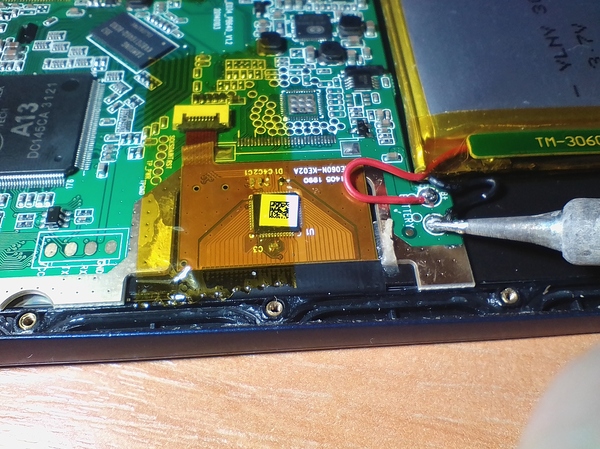

Отпаиваем наш "дутень" и извлекаем его:

Под платой (между платой и задней стенкой матрицы) находится подложка из полимерного материала. Поэтому эти проводники можно быстро отпаять, не вынимая всю плату из устройства. АКБ приклеен к этой подложке на двусторонний скотч, пластиковой лопаткой поддеваем его и снимаем дутня.

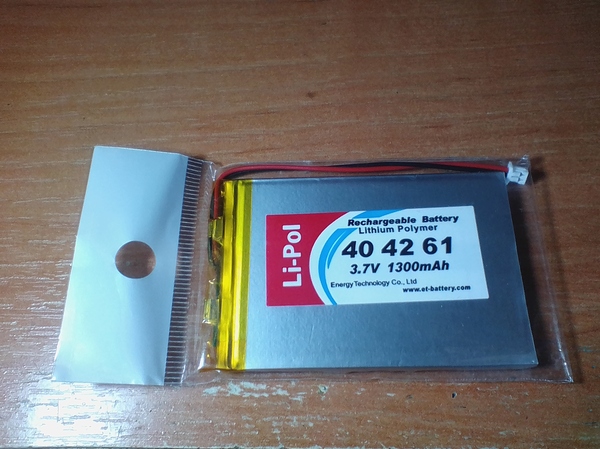

Нокиевской АКБ тут уже не отделаешься. Едем в ближайший радиомагазин и покупаем такую акб (емкость соответственно 1300 мАч), обошлась мне в 550 рублей:

Принципиальной разницы в режимах заряда литий-ионных и литий-полимерных АКБ нет, но в литий-полимерной гарантируется устойчивость ко вздутию. С завода данная батарея имеет напряжение около 3.9В. Припаиваем её и приклеиваем на двусторонний скотч (выбрал более тонкие полоски, чтобы батарею можно было отклеить без повреждений в следующий раз. Сверху она ещё прижимается крышкой, поэтому со своего места она не уедет):

С новой батарейкой. При замене АКБ нужно следить, чтобы по размерам она не выходила за оригинальные габариты - 7x6 см (на крышке строго вырезан отсек под батарею). Не рекомендуется использовать слишком толстые батареи. Смотрим, чтобы она (или проводники) были не пережаты корпусом при сборке. Обязательно на соплях проверяем работу.

Собираем в обратном порядке.

Обязательно сразу же проверим, заряжается ли новая батарея.

Ещё у неё была программная ошибка - выдавало "сбой файловой системы" и отказывалось открывать приложения. Решилось форматированием внутренней памяти - на этой книге заходим в раздел "настройки" - "дополнительные настройки" - "система" - "форматирование встроенной памяти" (хорошо запрятали его). Ремонт завершен, всем спасибо за внимание, с вами был Kekovsky.

Принесли магнитолу говорят не работает , посмотрел разъем от панели на корпусе магнитолы. Такое чувство что кто то пытался подогнуть контакты,

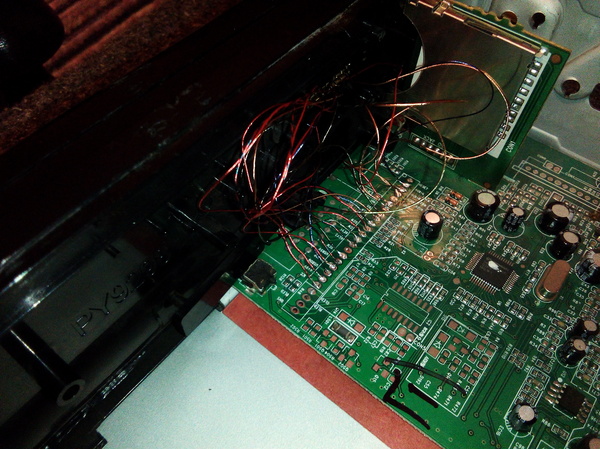

Решил не заморачиваться с разъемом и заколхозить на провода, разъём для карт сд говорят что не пользуются, только aux и usb, берём цешку и прозваниваем что куда идет

Час пояния

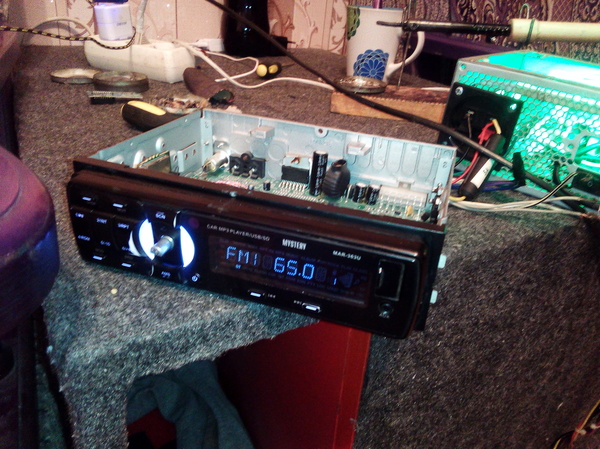

Магнитола работает , песенки поют

Всем здравствуйте! собирал из 2 одинаковых планшетов 1. На 1 разбитое стекло, на 2 не рабочая плата. после сборки не работает тач на половине экрана, все остальное работает. Ищу помощи специалистов или направления в какой сервис в Уфе идти! Всем спасибо) Всем бобра! Nvidia Shield Tablet

Доброго дня, господа и дамы.

Сегодня речь пойдет о замене стекляшка на большом старом телефоне - galaxy note n7000.

Нам как обычно понадобится фен, изопропил, струна, пластик, ну и руки)

Очищаем дисплей. Легко и просто - греем остатки клея, и пальцами скатываем.

Остальное моем изопропилом.

Я всегда сперва срезаю, а уж после - покупаю стёклышко. А то мало ли...

Главное - не запороть нижний шлейф.

Следом - воспользуемся клеем loca 2500,  предварительно разобрав аппарат, дабы остался лишь экран, рамка и нижний шлейф.

Кладём на место сетку динамика, кнопку home.

Клеим, сущим в уф лампе -

Минут 15-20.

И проверяем -

Вссе работает, и подсветка кнопок не залита)

Следующие пациенты - в основном залитые.

Вот алкатэл - был утопленник, сушили на солнце палящем -

Видны следы отслоения тача от матрицы.

Не заряжается, не включается.

Разберём, помоем, пропаяем -

Вот такое вот он было внутри.

Стартанем аккумулятор слегка -

Ну, и пошло-поехало

Модуль ввиду пятен жолтых от прогара так же был заменён -

Еще была Сонька z1 - c проблемами перегрева. Там махнул термопласту, ну и АКБ - старая уж была.

И аппарат стал жить нормально.

Ещё одна z1 но компакт - пропайка разъема питания.

Было -

Стало -

Кстати, дабы корректно все защелкивалось - разбирать не следует через экран.

Вон, справа - внутряшки. Все шлейфы - под экраном. Снимается путем нагрева и аккуратно - пластиком.

Вот такие вот ремонты в последнее время:)

На этом - спасибо всем за внимание, и надеюсь, мои посты вам полезны.

Если есть какие вопросы - вэлком.

P.s. традиционно - да, это - домашнее хобби, ремонты проводятся дома, на коленке:) в свободное от основной работы время.
