Притащил мне сосед ноут знакомого, дети кушали за ноутом и залили его борщом. Ноут кирпич, не делает ничего, есть дежурка и все.

Казалось бы все просто, кто знает чем болеет B560 меня поймут. Но как оказалось это тяжелый случай запущенного ноута.

Машинка такая, с тырнетов

Разбираем смотрим на плату, платка изрядно залита, юсб на допплате выломан, разъем зарядки не держится в кузове + из него земляной контакт торчит наполовину, по сути земли нет.

Возле батарейного ключа.

Возле кнопки включения

Возле разъема ЛВДС

Мульту тоже попало, не сильно, но со временем кизяки разростутся, тоже надо чистить

Идем в ванную, достаем мистера мускула, забрызгиваем плату, и идем пить пиво, все равно сегодня плату не паять.

Через полчасика, приходим драим зубной щеткой, смываем и повторяем процедуру еще раз. Потом сушим, нагреваем плату до 80. И оставляем на столе до утра, досохнет.

После пропаиваем подозрительное, керамику отгнившую на B+ не меняем, просто снимаем, там еще море кондеров их хватит.

Ну и платка после помытия и пайки.

Разъем зарядки пересобираем по новой, запаиваем землю, в кузов вклеиваем на эпоксидку со стеклотканью, некрасиво зато прочно и при необходимости его можно будет выломать из кузова без глобальных повреждений. Там крепеж есть, просто он погнут и порван, на эпоксидке будет норм держаться.

Подкидываем на ЛБП, все включается, страшно ревет куллер, и картинка на матрице такая. Похоже на оторванный дешифратор.

Клиент сказал, что эта полоса появилась до залития и не просил с ней что то делать, но меня она бесила, не люблю когда что то не совсем работает, к тому же, нет не трети изображения а меньше, значит не от стекла оторвало, разбираю. Хе-хе тоже залитие но давнее, похоже на сладкий чай, смываю говна и нет части дорог на платке скаллера.

Ну, че полез, делай давай. Зачищаем аккуратно, главное сильно приклееный шлеф не шаркать, оторвется матрице хана, прийдется на переклейку отправлять уже за свой счет.

Накидываем волосками из шлейфа матрицы.

Страшненько, ничего, когда маской замажем будет ок.

Проверяю, все ок на всех цветах. Полоса пропала.

Осталось, юсб поменять, это просили. Снимаю

Беру новый, ставлю

Как оказалось, из-за рваной земли на разъеме питания ноут сам вырубался и убил винчестер. Винт поставил б\у нормальный, с нормальной скорость, без медленных секторов.

Ну и клаву поменял на б\у потертую, но зато со всеми кнопками, клиент одобрил.

Еще и куллер ревущий не разборной, пришлось заменить. СО забита полностью, чистим. Стандартное ТО.

Про неудачи, следующий пост.

Ответы на топ вопросов в комментах

Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту remonterzeleza@gmail.com

Приветствую пикабушники!

Сегодня на профилактике электропроигрыватель "Вега ЭП 110" на базе ЭПУ "UNITRA G 602 C".

Проигрыватель на пломбах, значит его никогда не вскрывали (1986 г. выпуска). Внешне вроде в хорошем состоянии, есть проблемы с микролифтом (головка не до конца опускается на пластинку). Пассик в хорошем состоянии, скорее всего, его уже меняли. Головка стоит типа ГЗМ 155. В общем пойдет для начала.

Разбираем.

Меняем электролиты на новые.

Разбираем опорный узел вала диска и меняем загустевшую смазку.

В узлы ответственные за работу микролифта (микролифт служит для плавного подъема/спуска иглы) добавляем демпфирующую жидкость. Производим его регулировку.

Очищаем кнопки от скопившейся пыли и промываем изопропанолом контактные площадки.

Корпус проигрывателя отмываем при помощи фейри. Собираем все в кучу, и проверяем работоспособность автостопа и работу проигрывателя  на скоростях 33 и 45 об/мин. Для настройки головки, необходимо использовать программу TemplateGen.

Для ее использования необходимо измерить при помощи линейки расстояние между осью вращения диска и осью вращения тонарма. В нашем случае получается 200 мм. Вбиваем эту цифру в поле Spindle to Pivot Distance и нажимаем Print Arc Template (по умолчанию используем стандарт DIN). Обрезаем полученный шаблон и устанавливаем на проигрыватель строго по линии соединяющей оси вращения диска и тонарма.

На шаблоне есть две окружности. В идеале кончик иглы должен попадать точно в центр, но на практике (на вертаках 2-3 класса) это сложно сделать (если на строить "центр" на внешней окружности, будет небольшой сдвиг в окружности, которая ближе к центру диска). Так же используя параллельные линии на распечатанном шаблоне устанавливаем иглу головки параллельно им. Головка относительно шелла имеет степень свободы и крепление на 2-х винтах. Ослабляя винты перемещаем и настраиваем головку. Таким образом будет достигнут оптимальный угол захода иглы в канавку виниловой пластинки. Затем вращая противовес головки уравновешиваем тонарм, и устанавливаем значение прижимного усилия около 1-1,5 грамма (на грузе есть риски).

Ставим пластиночку и наслаждаемся звуком)

Спасибо за внимание!

Денис, г. Самара.

З.Ы. На неделе буду в г. Ульяновске, если есть подписчики желающие пообщаться то пишите folk87(@)gmail.com.

В общем залили ноутбучек, а именно жидкость попала на часть клавиатуры с правой стороны где доп клавиши, там располагается сидюк потому плата невредима а вот клавиатурка под замену.

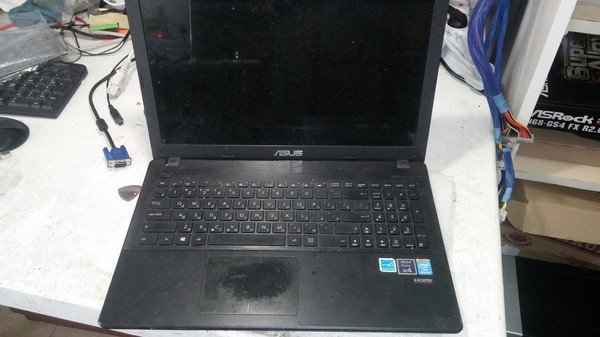

Собственно сам аппарат

Клавтатура у этих моделей вплавленна в крышку

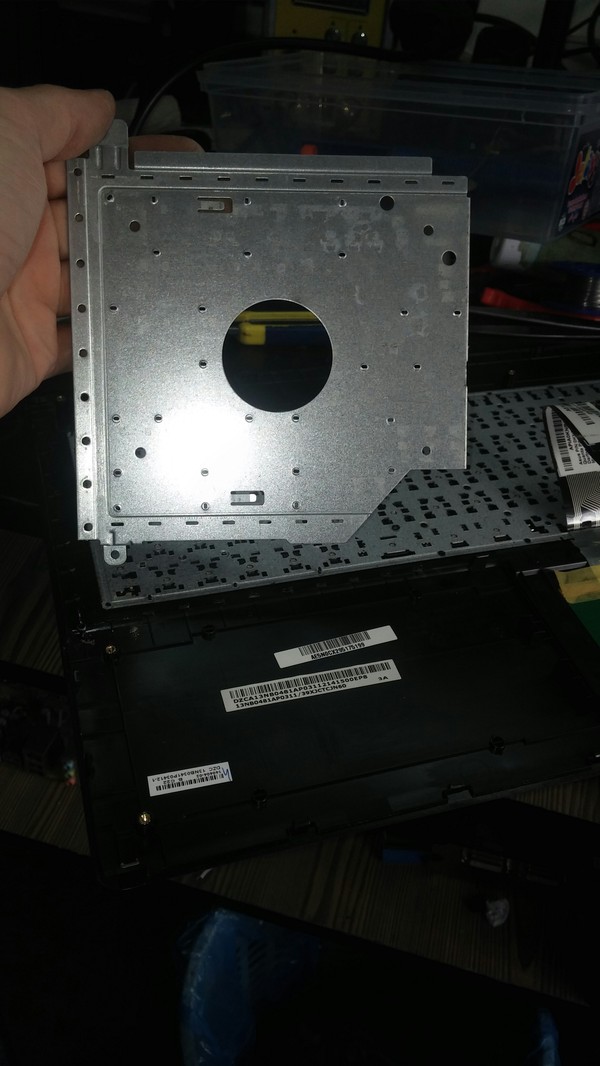

Берем фен 250-300градусов я беру примерно потому как моя китаеза станция "врет" и разогревая пластмассовые гвоздики поддеваем крышку закрываюшую сдром

Теперь так же само снимаем клавиатуру, я надавливаю пальцами на клавиши возле пеньков которые плавлю тем самым выдавливаю клавиатуру из рамки, и контролю температуру чтоб рамку не повело.Важно чем больше и ровнее пеньки буду тем лучше и роще будет закрепить новую клавиатуру и она будет норм держаться без промадок

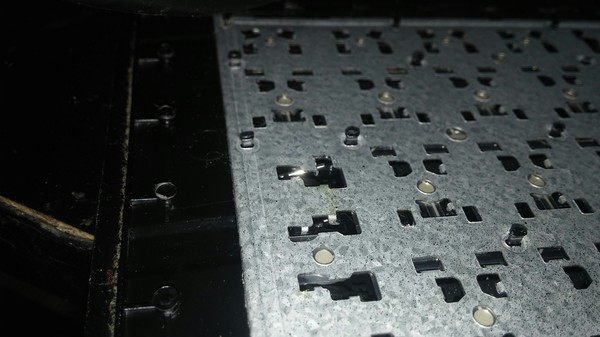

Выступающие пеньки после посадки новой клавиатуры проплавляем паяльником на все тех же 250 градусах

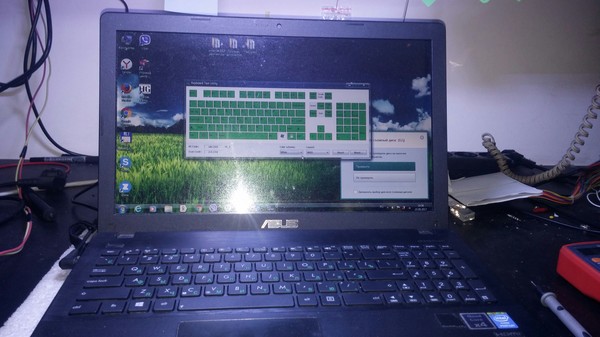

Подкидываем крышку проверяем, все норм, собираем отдаем клиенту.

P.s. крышка в сборе обходится куда дороже стоимости клавиатуры и работе по ее замене..
И да это первопост по ремонтикам есть еще материал но выкладывать не Шекспир ...

В стародавние времена подарила мне знакомая малютку плеер ибо телефону настал конец в тот момент,а без музыки мне было ну оочень печально

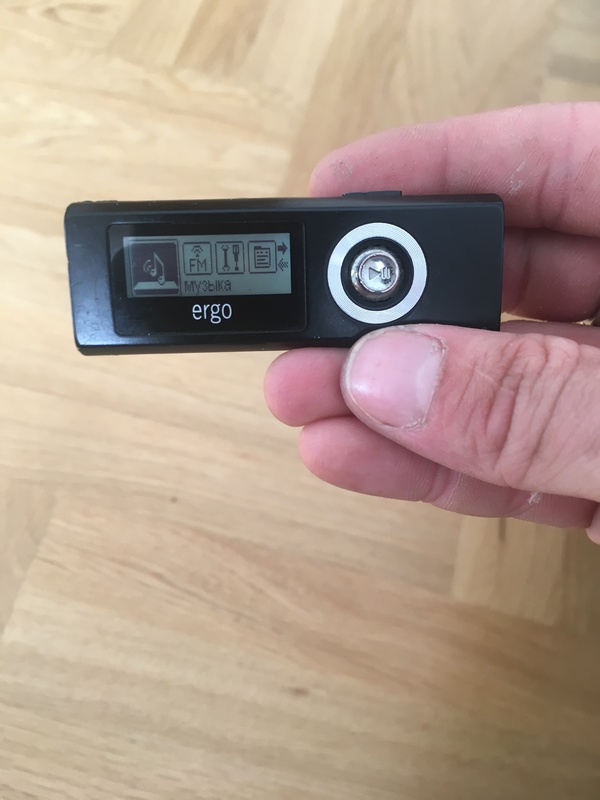

Вот такой вот агрегат. Последний раз он был заряжен три года назад и потерян в коробке счерезвычано важной мелочевкой:) Волею судьбы закинуло меня в цех с гудящими машинами и тут то я и вспомнил про него; аккумулятор умирал ещё во времена его постоянной эксплуатации,а сейчас он не проработал и двух часов как выключился. Этот факт меня крайне расстроил и пусть такой плеер нынче стоит не дороже рублей двухста-захотелось реанимировать старого друга. В интернете я не нашёл как кто-нибудь его разбирает.Так как он очень маленький-я боялся что корпус неразборный и внешний вид сильно пострадает,однако,там оказались защелки,которые прекрасно поддаются перочинному ножу

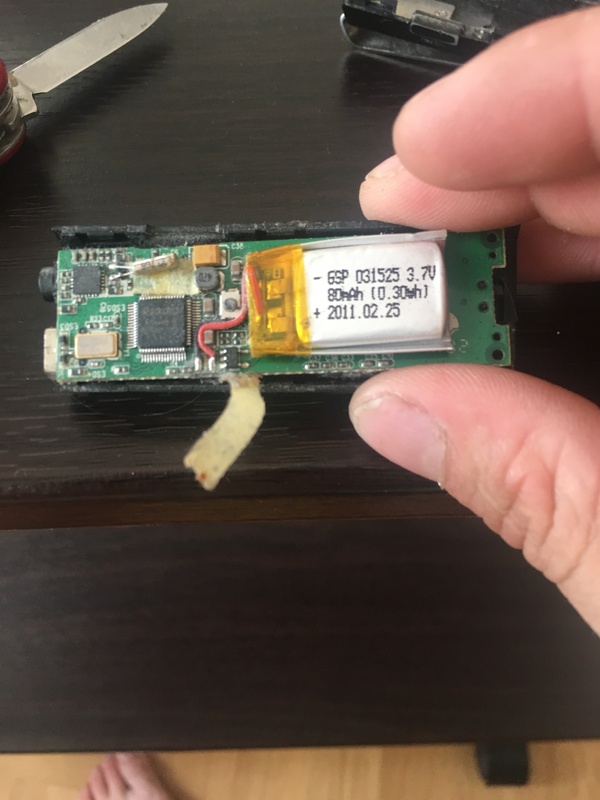

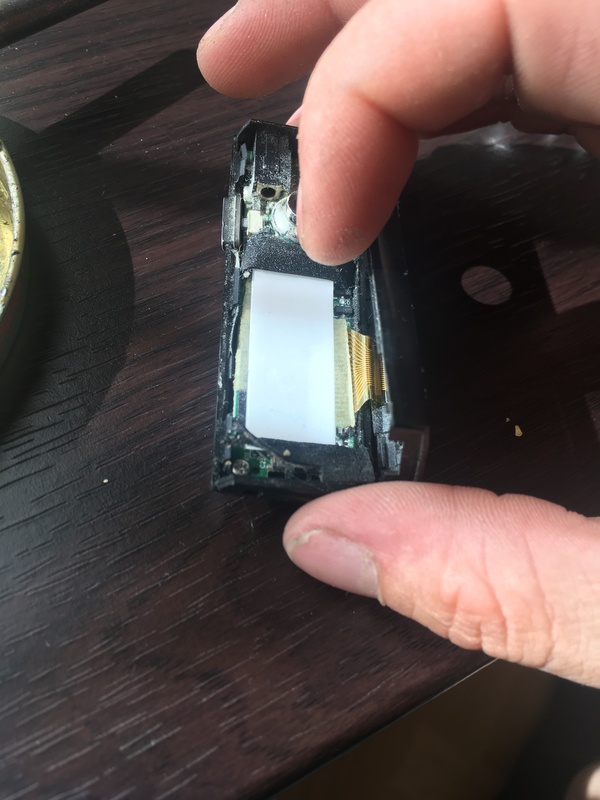

Внутри куча пыли,аккумулятор находится под платой со стороны прищепки. Открывать рекомендую с нижней стороны,с этой-две очень слабеньких защелки,одна из которых разлетелась;так же будьте осторожны: шлейф экрана очень тонкий,повредить его очень просто при вскрытии. Внутри плата крепится двумя болтами возле кнопки блокировки

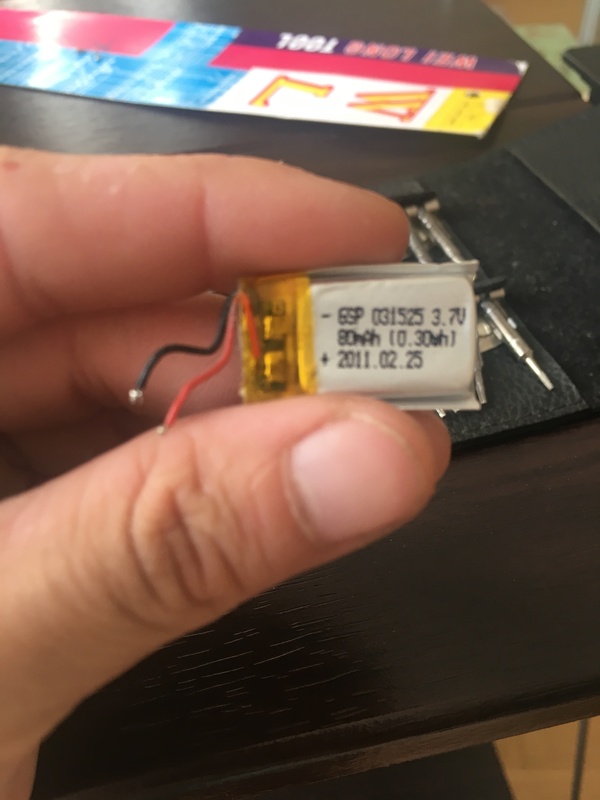

Новая акб мне обошлась в 80 рублей в местном магазине,длина ее 25мм

Пациент жив здоров,радует меня:)

В этом посте нет ничего сложного в плане ремонта,но может кто-то ещё столкнётся с таким же плеером и теперь будет знать какой аккум нужно заказывать с али,потому как мне повезло что я нашёл такой в наличии. Да,фотки довольно шакалистые,извините.

Купил своим старикам бюджетный ж/к телевизор Toshiba. Через три месяца поломка - при включении в сеть ни с пульта, ни с самого устройства не запускается, постоянно находится в дежурном режиме (горит красный диод) . Отвёз в сервис по гарантии - результат диагностики и ремонта - обновление программного обеспечения. Так в сервис я ездил 3 раза, пока шел гарантийный срок и буквально на следующий день после окончания гарантии такая же поломка. В сервисе сказали что по факту 3х поломок должны были произвести замену техники, однако на последнем гарантийном случае мне об этом ничего не сообщили (я в принципе с гарантийным сервисом до этого не сталкивался) . В итоге обновление прошивки уже за свой счет и довольно дорого. Далее следовало интересное общение с компанией Toshiba на протяжении полугода по поводу предоставления этого самого программного обеспечения. При моем запросе о том что телевизор не включается, мне монотонно присылали одну и ту же ссылку с обновлением программного обеспечения с оф. сайта, где в инструкция начиналась со слов: "включите телевизор..." Начитавшись форумов, узнал, что есть сервисная прошивка, которые они предоставляют исключительно авторизованным центрам, но такие прошивки в порядке исключения иногда могут предоставлятся и простым пользователям. В интернете они есть, но на другие модели. Далее, путем: запугивания судами, брызганья слюнями и прочими методами мне удалось выпросить спасительных 70 мб. Моделька телевизора уже старая, но вдруг кому пригодиться.

Есть ссылка которую мне прислали Toshiba по почте, но она на "narodru" почему-то, правилами её размещать запрещено.

А вот и оф.инструкция:

1. архив с прошивкой нужно распаковать на пустой флеш-накопитель

2. переименовать файл в соответствии с размером экрана и кодом производителя матрицы

Пример: файл прошивки 40TL963K_644087_INIT_CLEAR.bin. Нужно изменить (при необходимости) первые две цифры в соответствии с диагональю телевизора, буква K должна соответствовать коду производителя панели. Код можно найти на наклейке, на задней панели справа от серийного номера:

Или код матрицы указан предпоследним символом (буква) в серийном номере (если серийный номер отличается от указанного в примере)

3. Полностью отключите телевизор от сети переменного тока (выключаем с розетки).

4. Вставьте диск USB с обновлением в USB-порт TV.

5. Включите телевизор повторно в сеть (включаем в розетку): Мигающие зеленый и оранжевый показывает, что обновление прошивки происходит...

6. После завершения обновления на дисплее появится: Software upgrade complete

8. Удалите диск USB.

9. Выключите телевизор(выключаем опять с розетки)

10. Включаем телевизор, все настройки сброшены.

11. Установите пользовательские настройки (каналы, конф сети ...)

После проведенных мной манипуляций телевизор заработал и уже как год работает без поломок. Получается что сервис-центры специально ставят временную прошивку или обновление?
