Собсно сам запрос выглядит немного эмоциональным)

Перевод от телеги просто огонь, даже Тарантино позавидует, но прекрасно описывает состояние этой радости:

Естественно телефон бывал в сервисах, где даже смотреть на него боялись, поэтому плата была в изначально превосходном качестве на восстановление.

Для ремонта мне потребовался сразу донорский полностью рабочий, абсолютно такой же телефон, поэтому пока клиент присылал мне его сдеком, я начал подготовку к восстановлению данных.

Итак, для извлечения "мне только один файлик достать" потребуется:

Рабочий процессор и родной чип памяти:

А также полностью рабочий телефон

Прежде чем устанавливать пару для восстановления файлика нужно поработать с процессором, угол которого немного порвало)

Для видимости мелких дорог наливаю тонкий слой спирта и скоблю хвосты

После скобления ошариваю процессор, насыпаю пару крошек паяльной пасты и формирую припаиваиночные полигоны xD

Далее вообще всё просто.

Нарезаю медно-серебрянной проволоки и припаиваю к хвостам горячим воздухом новые хвосты

После маской фиксирую места пайки и формирую поросячьи хвосты (аналог полигона).

Один из контактов пришлось формировать и закручивать на земле процессора

Убираю остатки флюса и замазываю маской вообще всё и высушиваю под фиолетовым светом)

Выскабливаю часть проволоки для формирования на них шариков из пробирки

Вот теперь хорошо.

Для понимания, эта проволока меньше, чем хобот мелкого вредителя (комара) в два раза

Ах, вот поближе в сравнении с его усами)

После отфутболивание остальных микросхем оперативки и чипа памяти:

После всей этой истории рутина по подготовке исправной доски для установки этой радости на место

Сначала закидываю проц и память и приступаю к работе с ещё одним оторванным контактом уже на верхней части процессора в месте соединения бутерброда

Тут совсем ерунда на 5 минут по тому же принципу:

Зачистил, припаял феном и зафиксировал

Вот теперь можно сажать оперу

А далее запуск телефона с кнопки для извлечения "одного файлика"

После запуска до рабочего стола выключаю телефон и делаю ему новое охлаждение

Собираю, проверяю ещё раз и готовлю к отправке обратно

Ремонт в данном случае делался исключительно для восстановления данных!

На постоянку это работать не будет и откажет в ближайшее время, поэтому дёргается один файлик и выкидывается в мусорку.

Надеюсь в Ростов он доехал и включился xD

Важно!

Выдернуть файлик можно только после запуска телефона!

Вы получаете либо всё, либо ничего.

Впаять чип в очко бегемоту тоже не сработает.

Через программатор ничего не вычитать, данные в лютой шифровке.

Стандартная стоимость за перенос у меня 15 тысяч + стоимость донора, но в случае восстановления дорог, стоимость увеличивается. Конкретно этот случай - 5000р за дополнительное восстановление процессора.

Итог: 20 чистых тысяч мне в копилку за 3 часа работы.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.

Ноуты не делаю!

Переклейкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))

Привет читателю!

К нам на операционный стол попал ноутбук gigabyte aero 15 oled с необычным запросом - человек захотел пообучать нейросети. Да, ноутбук полностью рабочий и нормально себя ощущает, но владельцу хочется чего-то необычного)

Но вот рабочий аппарат (ноутбук, в данном случае) ограничивает лишь 3060 на 6 гб:

Поэтому предлагаем небольшой апгрейд до rtx 3080, закатываем рукава и приступаем:

Нас сразу же встречает первая проблема - система питания у всех устройств гигабайт оставляет желать лучшего. Не знаю, как так вышло, но последние лет 15 конкретно gigabyte ноутбуки \ видеокарты \ платы - больше всего любят гореть, то ли вина текстолита, то ли постоянная экономия на всём и вся. (Хотя, признаю, что rtx 4080-4090 линейки аорус \ гейминг \ аэро - весьма неплохие карты).

Родные Dr Mos NCP303150 были на 50а, поэтому мы, немного подумав, решили заменить их все на NCP303160 (60А). К сожалению, весь процесс добавления фазы я не сфотографировал, но он был не самым приятным, зато результат запечатлен на тепловизоре и осциллографе (Attention, звук!):

Учитывая, что мы имеем дело с гигабайтом - всё же перестраховываемся и вырезаем силовую дорогу, чтобы поставить предохранитель:

Пришло время снять старый чип 3060, который всё это время исправно служил хозяину ноутбука (к сожалению, апгрейд 3060 возможен только в 12 гб версию, по причине отключенного канала в самом ГПУ на нескольких уровнях).

Устанавливаем новый ГПУ и 8 чипов памяти по 2 ГБ! Что суммарно позволяет получить объем памяти в целых 16ГБ видеопамяти!

Ну и начинаем экспериментировать с биосами, которые данная плата сможет "переварить"

Видеобиос на 130-150вт оказывается слишком мощным для данной платы. Помимо этого при запуске игр ноутбук моментально вырубался (банально, мощности родного блока питания не хватало). Поэтому, дабы не рисковать - ограничиваемся биосом на 90вт:

А после - уже можно проверять видеокарту на полноценную нагрузку и отдавать счастливому владельцу :)

Вот такой необычный ремонт нас ждал на этот раз, достаточно интересный эксперимент. Спасибо за прочтение :)

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Всем привет, листал авито в поисках огрызка на поковыряться вечером и увидел такое чудо:

Цена неприличные 6к для такого хлама, решил сторговаться и взял за 3500р, ожидая легкого ремонта. Начнем. Трубка на столе:

Ситуация печальная, по пути домой телефон начал ловить радио, пытаться:) легкий ремонт отменяется, а я рассчитывал на простой реболл половинок с восстановлением пятаков, на фото в объявлении не было видно, что корпус гнутый, решил взять и такой, тем веселее. Разобрал телефон, внутри оказался рефаб с алиэкспресс, дисп естественно китай, вероятно hardoled(менялся недавно, как и акб, судя по всему куплены недавно).

Вот состояние платы, она не распаивалась ни разу, но вот видок у нее печальный:

Немного гнутая, камера не передает к сожалению, в реальности она еще более немного гнутая))), распаиваю, решил делать все безо всяких подогревов, побырому, жалеть тут уже нечего:

Ожидал увидеть тут кучу выдранных пятаков по раме, но выдрано буквально пять штучек, буду переносить все барахло на другую плату, начинаю с процессора:

К сожалению рука мастера дрогнула и пара пятачков улетела при зачистке от компаунда, но мне можно простить, последний яблочный проц я трогал более полугода назад, уже не занимаюсь ремонтами, больше как хобби, но от того и интереснее, будем восстанавливать:) первым делом я заливаю больной пятак, а точнее что от него осталось уф маской, дальше зачищаю:

После залуживаю пастой 217 градусов:

Возможно многие бы обошлись и этим, но я обычно припаиваю готовый пятачок и заливаю опять маской и зачищаю, выходит вот так:

Обязательно проверяю падение напряжения относительно земли, тут все в порядке, связь есть(не помню какая линия уже, но она относится к Nand). Да, чуть выше остальных пятаков, но при формирование припойных сфер из пасты, проблем с этим нету, вот комплект который нужно будет перенести на донорские платы:

Ну а дальше собираю проц, нанд и arb на донорскую верхнюю плату и пробую включить

Флюс amaoe m53

Дада все скучно и банально, плата донор кстати валялась уже довольно давно, пятачки по раме прилично окислились, многие знают, насколько замороченно их залудить в таком состоянии:) а вот и запуск пока только верхней платы:

Сверху остался комплект чипов для низа, который пока в пути, к сожалению в приличном состоянии у меня нижних плат не осталось, потому и Part 1. Во второй части предстоит еще проверить дот, вероятно он заблокирован, а так же поискать китайский корпус, ну и напоследок моя КАЛлекция огрызков, все они рабочие и в приличном состоянии(корпуса и дисплеи оригинал) потихоньку собираю, некоторые даже с коробками. Всем пока.

Неисправные, полуисправные, есть благородные какие-то.
Разбирал склад, выбрасывать жалко, а заниматься некому, да и некогда.
Может, кто даст ума.
Ну а нет, так выброшу)
Москва.

Приветы

На ремонте видюшка от асуса, а точнее TUF gtx1660 super.

Неисправность - артефачит после перевозки. Как, где и в чём перевозили - владелец не уточнял. Вполне вероятно, что перевозка была в составе системного блока и карту не вытаскивали, но что по факту там было - не знаю, да и моя задача совсем в другом

Неисправность выглядит вот так - артефакты изображения

Нормально пользоваться картой в таком случае, разумеется, нельзя.

По опыту что-то интересное должно быть, потому что артефактов многовато как-то, но это посмотрию ещё по ходу дела

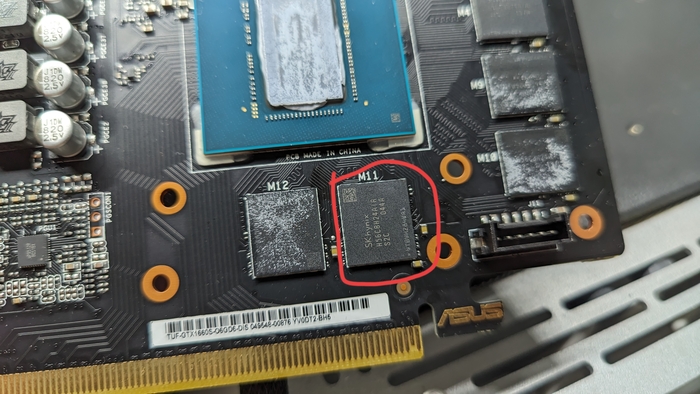

Беглый тест памяти за кадром сказал, что 1 чип памяти неисправен, именно первый и один

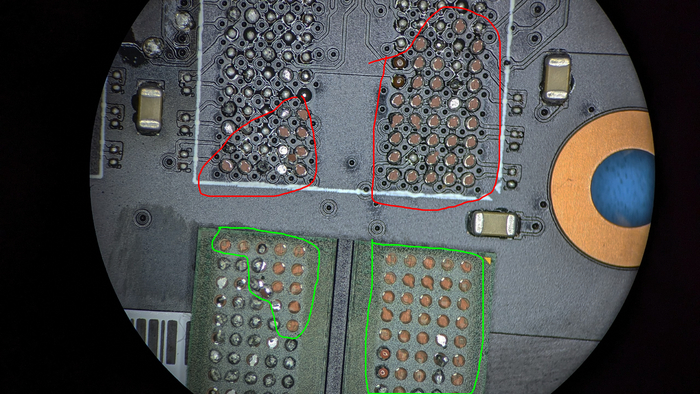

Лады, снимаю тот самый чип памяти и вижу что? - оторванные контакты с самого чипа памяти в приличном количестве., что вполне ожидаемо и похоже на предысторию от владельца

В красной области то, что осталось на плате

В зелёной то, что вырвало с самой банки памяти, поэтому карточка и выдаёт артефакты

Необходимые замеры на самой плате сделал за кадром и пришёл к выводу, что видеочип снимать в этом случае не потребуется

Вроде ничего сложного - поставить целый чип памяти и можно тестировать карточку, но есть нюансы...

1) Общее состояние видеокарты, которые было отличное настолько, что на тех же вентиляторах и кожухе почти не оказалось слоя пыли, который почти всегда можно вытереть пальцем

2) На карте установлена память от Hynix, но не та, которая мрёт зачастую, хотя и эта многим не нравится

3) Память этого производителя не покупаю по той причине, что если она выходит из строя - просто меняю всю память на новый самсунг и готово

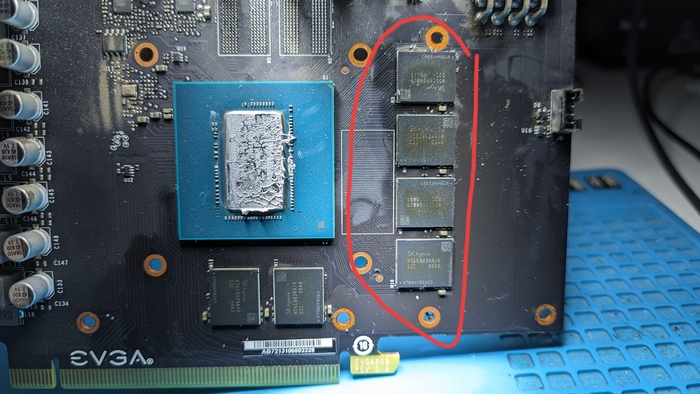

Один из последних примеров это EVGA 1660s после майнинга

Ну и по причине отсутствия конкретно таких же чипов памяти был начат сеанс медитации, который заключался в восстановлении каждого контакта на самой банке памяти перед последющим реболлом таковой

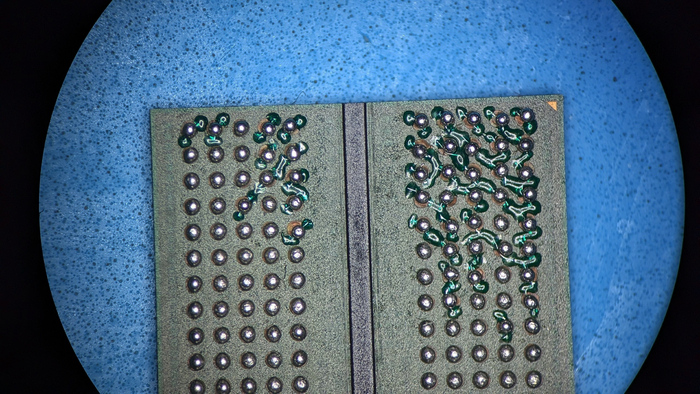

Делаю раз - и контакты для новых шариков восстановлены

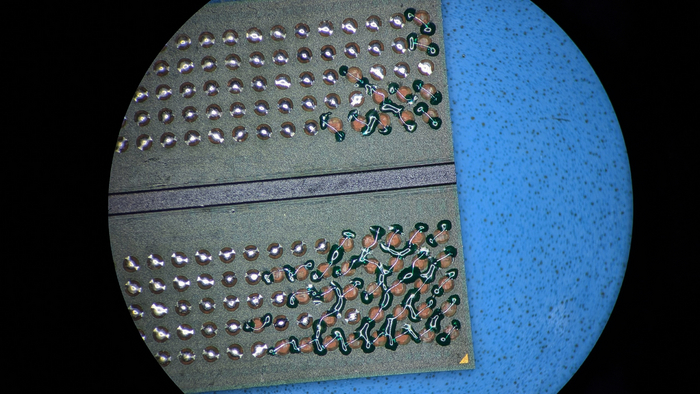

Делаю два - новые шарики припаяны к целм контактам и тем, которые восстанавливал

Делаю три - и запаиваю чип памяти на своё место

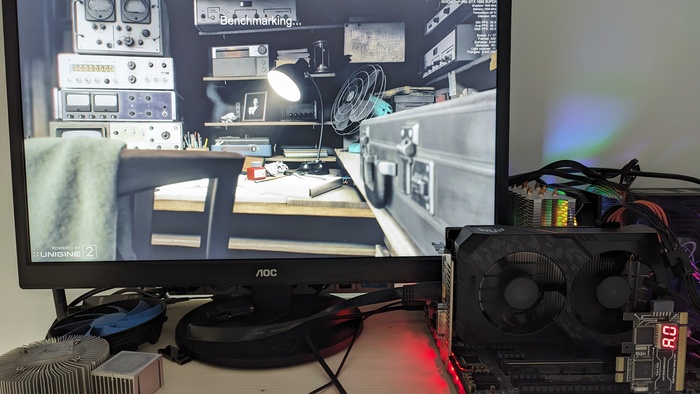

Готово, собираю и ставлю в тесты

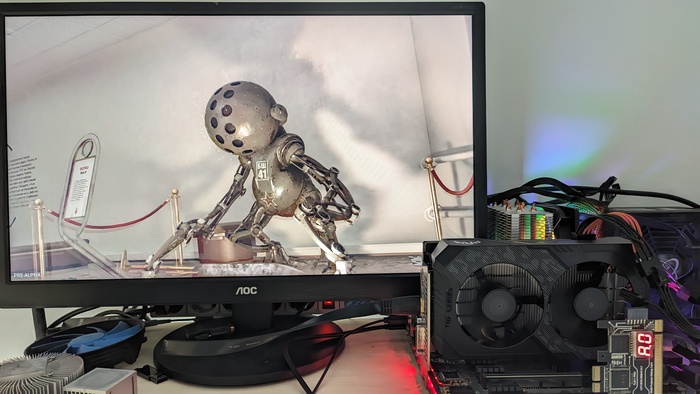

Теперь артефактов нету и картинка чистая

Карта работает корректно и проходит все тесты, что очень радует и труды увенчались успехом
