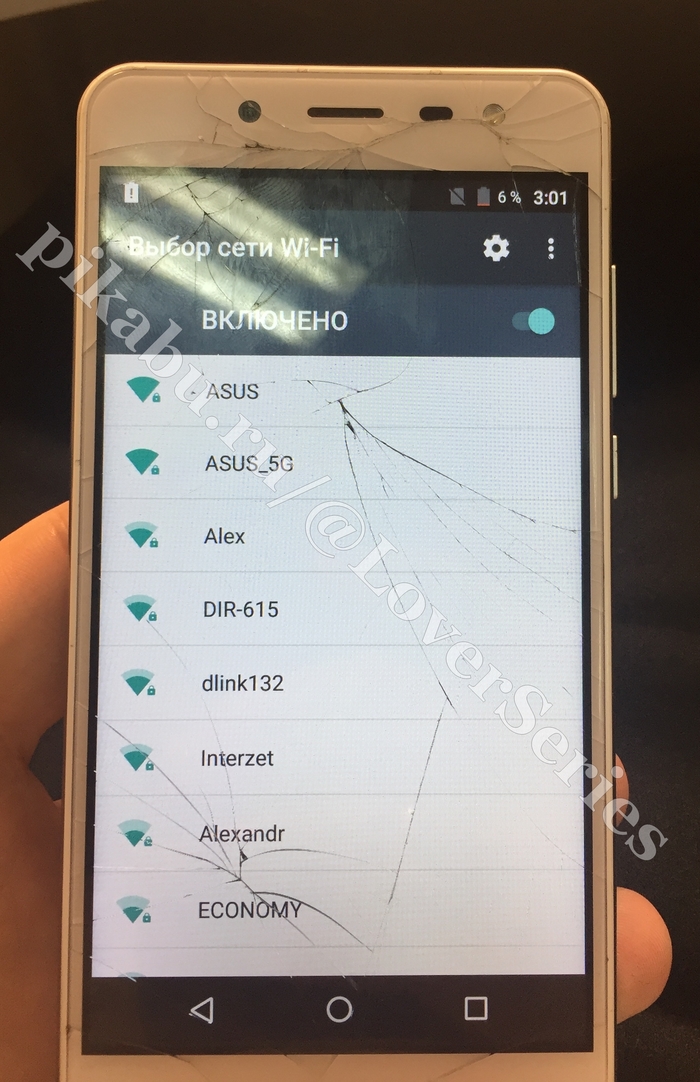

Телефон упал, как видно по дисплею. После этого не работает Wi-Fi и bluetooth. Не смотря на явные повреждения, для начала все-таки стоило прошить. Как видно MAC-адрес Wi-Fi 02:00:00:00:00:00. На самом деле это говорит лишь о том, что проц не может определить мак-адрес вайфай модуля. А причин может быть несколько: от программных и до железных. И на разных аппаратах будут разные методы решения одной и той же проблемы.

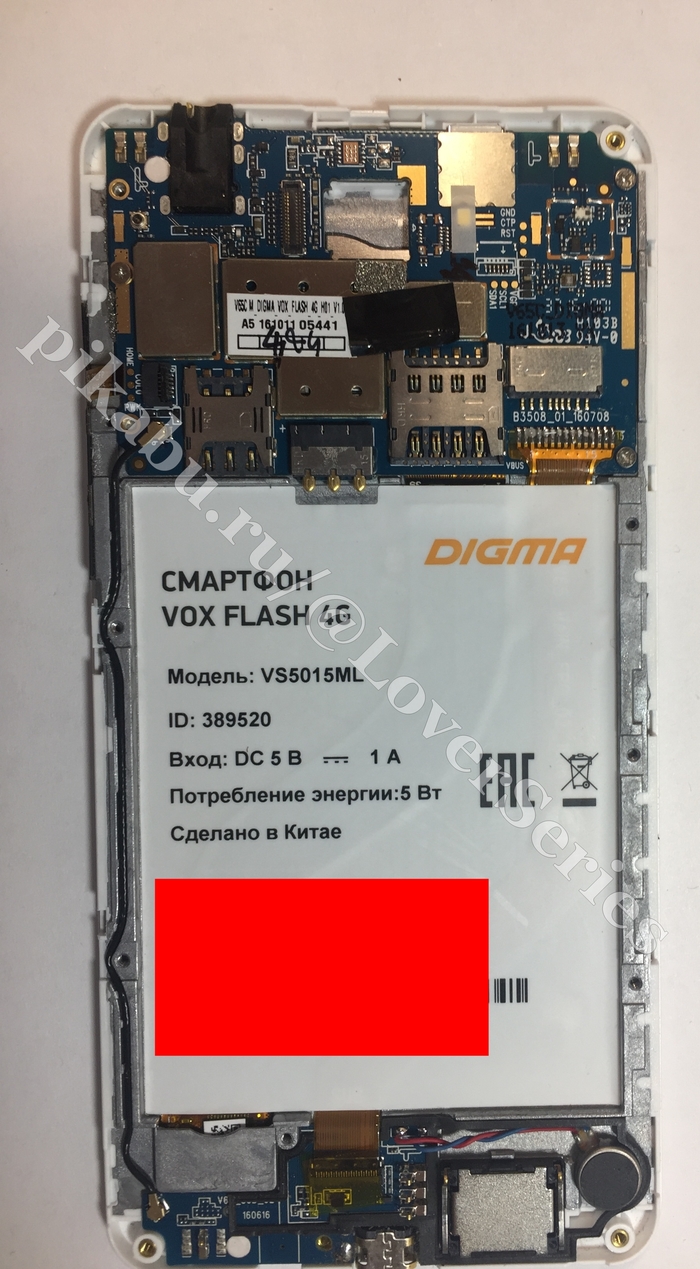

В ремонте Digma, но это мог бы быть любой китаец на схожем процессоре MTK.

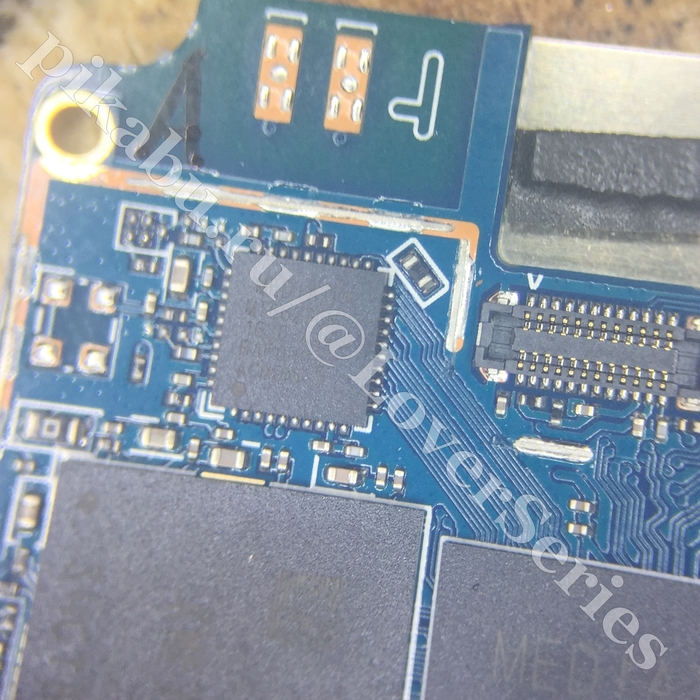

MT6625N – чип, который отвечает тут как раз за работу и вайфай, и блютуз, и GPS вдобавок. В данном корпусе микросхемы отваливаются крайне редко при ударах. Для успокоения души конечно можно пропаять по кругу, убедиться, что ничего не помогло и приступить к поиску неисправности дальше.

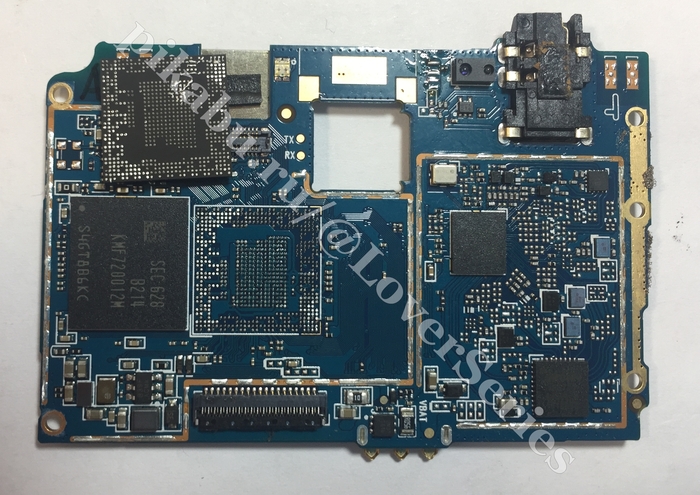

А следующий на очереди – процессор MTK6737, не вооруженным глазом видны дорожки, которые идут от микросхемы вай-фай к процессору. Снимаем CPU.

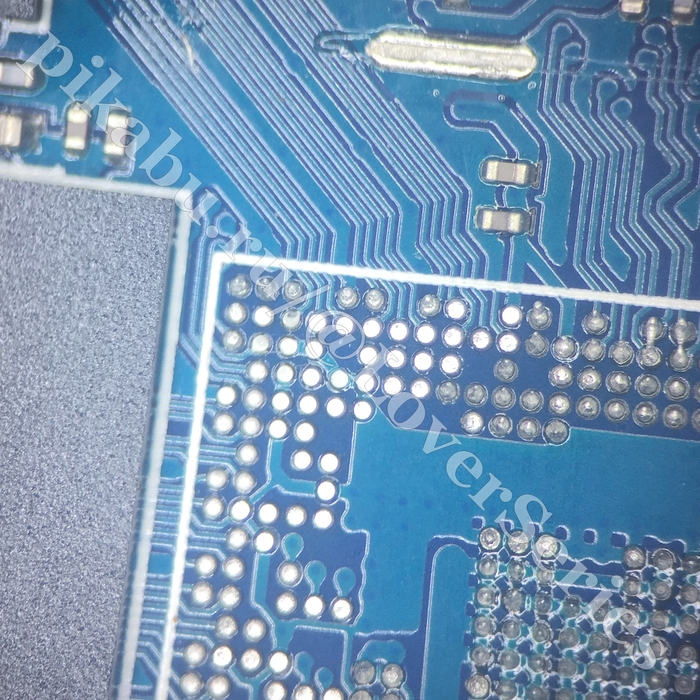

Фото конечно не очень хорошо передает картину в целом. Но если присмотреться, то шарики на плате, которые белее – они и отвалились от микросхемы при ударе.

Кстати, тут очень интересный момент для абсолютно всех ремонтов, особенно это часто встречается на айфонах, из-за особенности плат: телефон сдается в ремонт с какой-то пустяковой проблемой (нет звука, не работает камера, даже разбитый дисплей подойдёт) и после разборки он тухнет в руках и перестает работать вообще. Нет, я сейчас не говорю о тех случаях, когда ремонтеры косячат и не пытаюсь выгородить всех рукажопов, которые гробят технику. Речь о ситуациях, когда действительно “оно само”. И виновники, в лучшем случае, вот такие отвалы пайки. Когда все прикручено болтами и стоит неподвижно в корпусе, то все работает, а стоит вытащить плату из корытца… то даже малейшая деформация или просто ослабление натяжения (а сколько микрон надо, чтобы отвалившийся контакт вновь не прислонился к плате? – вопрос конечно риторический), а в худшем – межслойный обрыв, а это гораздо проблематичнее и чаще всего вообще не восстанавливается. Каждый такой случай решается индивидуально и уходит достаточно много нервов у обоих сторон.

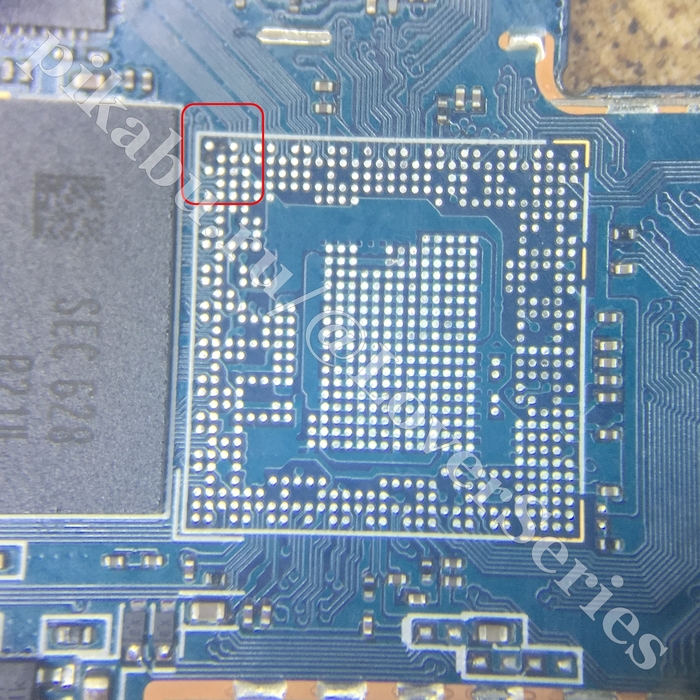

После очистки контактных площадок в углу отвалились два неиспользуемых пятака. Это косвенно свидетельствует о том, что именно туда пришелся основной удар.

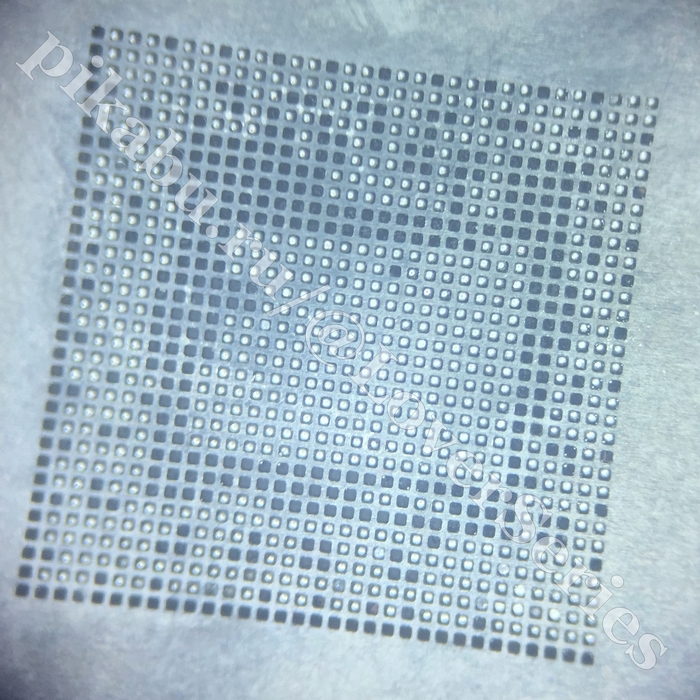

Берем обычные универсальные трафареты. Все по накатанной: мажем пастой, греем феном, чистим бензином.

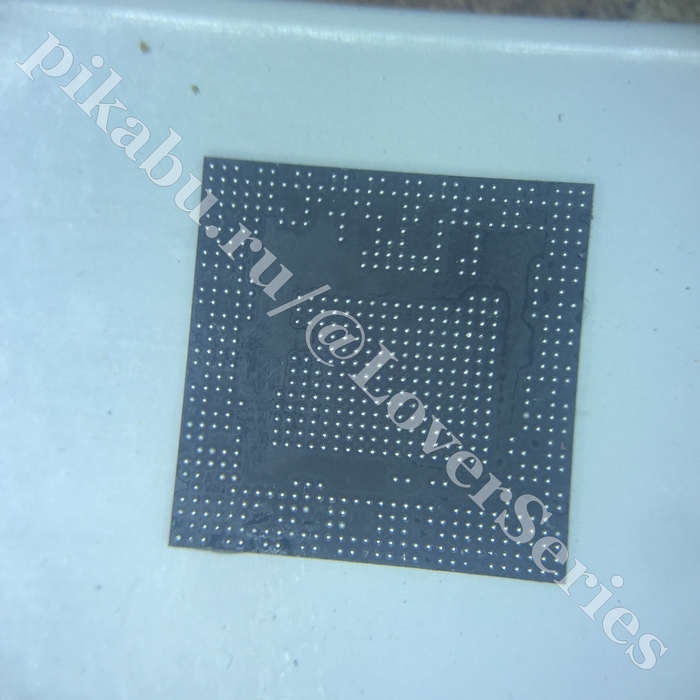

Так выглядит уже ошаренная микросхема. Дальше тоже стандартно: мажем флюсом место установки, греем феном и чистим бензином.

Финальный результат как видим удачный, блютузина тоже есть, но фото нет.

Всем удачных ремонтов и поменьше всякого рода форс-мажоров!

Нахожусь в г. Санкт-Петербург.

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

Планшет Lenovo оторван разъем, но даже не с корнями.

iPhone 7 замена экрана, скучно, банально, дольше ждешь курьера с запчастями, чем делаешь.

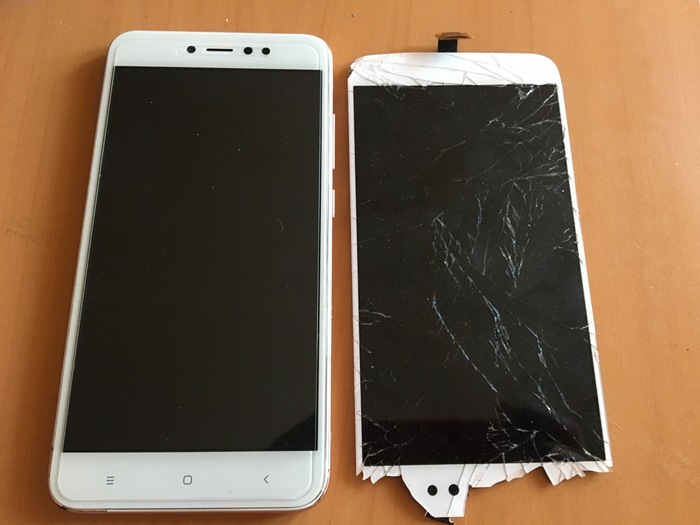

Xiaomi Redmi Note 5A Prime замена экрана, опять же скучно, банально, бонусом защитное стекло.

iPad 2 не видит сим, нудная рутина, но в целом ничего сложного и необычного.

Принесли iPhone 6s после удара перестал подавать признаки жизни.

Разбираем, подкидываем к блоку: потребление 0.3-0.4, попытка включения ничем не оборачивается, осматриваем плату и довольно быстро находим виновника.

Расколот аудиокодек. Снимаем все защитные экраны, проклеиваем плату каптоновым скотчем.

Снимаем остатки кодека.

Открываем схему, смотрим все ок, оторваны только NC(пустышки).

Подкидываем к блоку - потребление ушло, аппарат нормально реагирует на кнопку блокировки.

Снимаем с донора кодек, накатываем, в кадре для сравнения обрезанная игла от шприца.

Ставим кодек на место.

Подкидываем, проверяем функционал, все ок, мазюкаем немного термопасты на проц, ставим экраны на место, собираем полностью новый модуль.

После полной сборки снова все проверяем, все отлично, выдаем.

Доброго времени суток, господа. Принесли аппарат с дефектом: не работает кнопка "домой", не работает сканер отпечатков пальцев и кнопка сильно греется.

Появилась проблема не просто так. Ранее, в другом сервисе, на аппарате меняли дисплей и слуховой динамик (это со слов клиента, хотя аппарат реф.) После демонтажа и осмотра кнопки, был выявлен дефект - скол на микросхеме на шлейфе кнопки "домой"

Вид сверху:

Микросхема маркируется как U10.

Что делаем: покупаем или берем с донора кнопочку и снимаем микруху. Не важно с какого она аппарата - 7 или 7 Plus. Черная или белая, соленая или кислая.

Компаунд(клей) вокруг этой микрухи снимается на 130-150 китайских градусах.

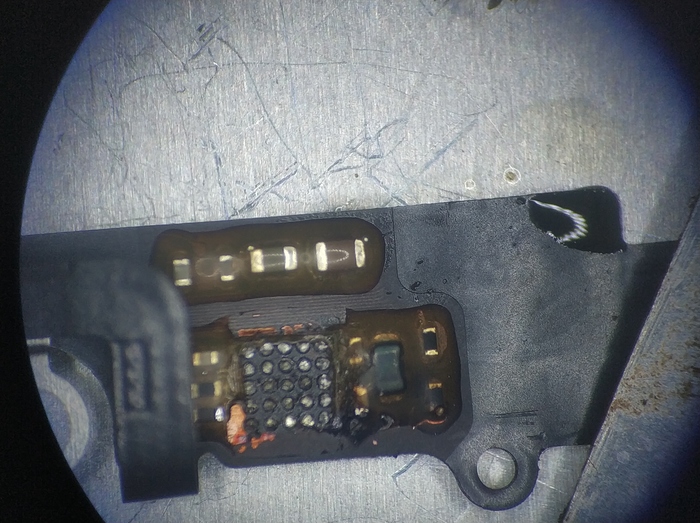

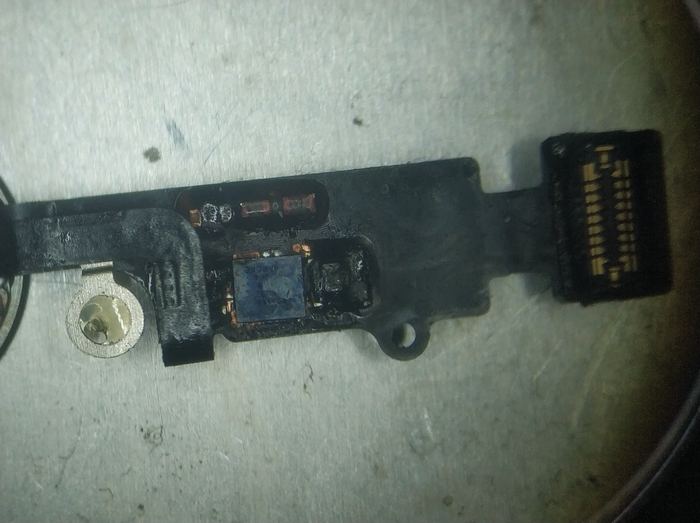

И выглядит это следующим образом, после демонтажа:

Отчищаем вокруг место, как можно больше, чтобы микруха села спокойно и без лишних движений.

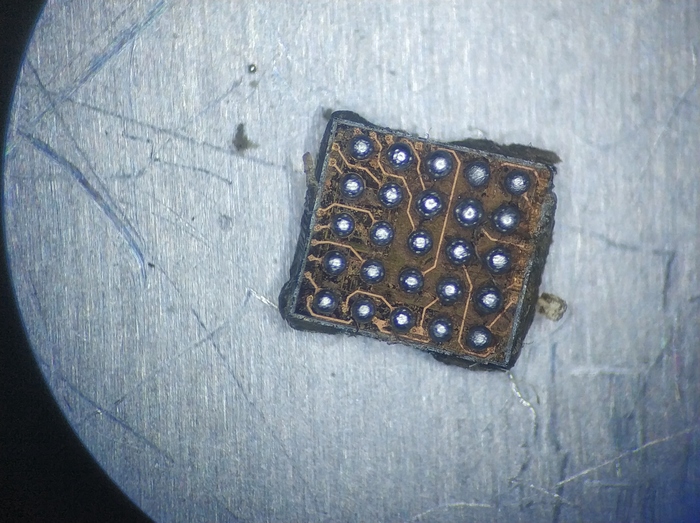

Катаем снятую стекляху:

Катается она легко с помощью трафарета на 7ку. Там даже есть под нее место.

Усаживаем чип на шлейф и греем. 250 градусов китайского происхождения вполне хватит. Шлейф очень тоненнький, а микросхемка маленькая - быстро разогреваются.

Получается как то так:

Есть момент один: шлейф, при прогреве микрухи, лучше прижать пинцетом, иначе он от температуры выгибается и микруха ровно не садится, получается непропай и появляется дефект, что touch id работает, а возврат - нет или наоборот, или вовсе не работает и аппарат рапортует о том, что кнопка не исправна, бегите в сервис и меняйте все и всех.

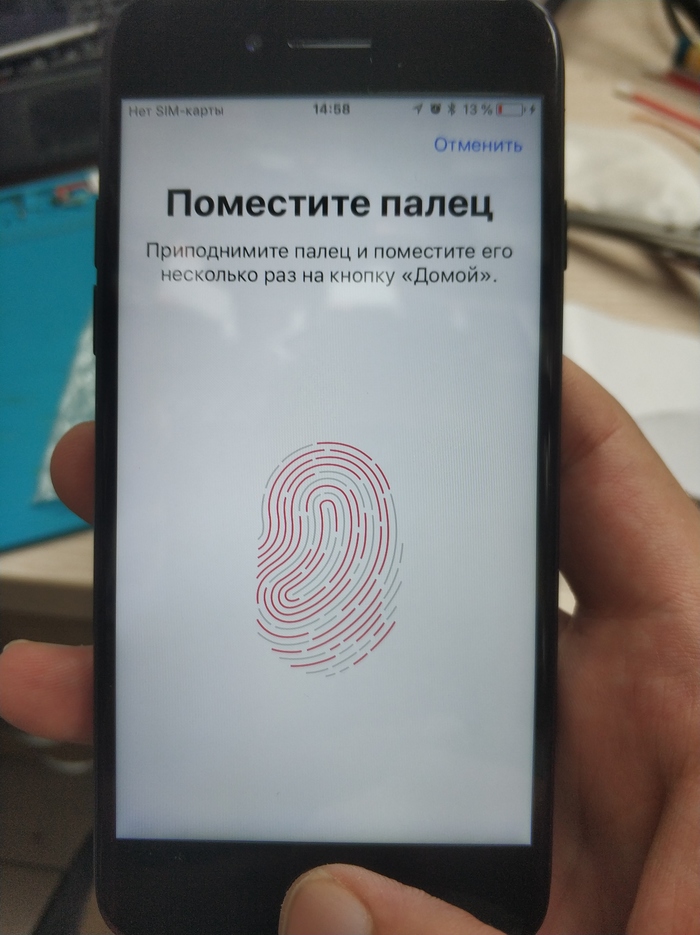

Подключаем к аппарату, проверяем. Если все ок, то заливаем "зеленкой" (не та, что от Кокодемика), а специальной маской для текстолита. Как то выглядит так:

Собираем аппаратик и радуем клиента. Ну и себя, конечно же))

Итог: клиент отдал 4500р за ремонт кнопки. Аппарат еще походит.

P.s: это мой первый пост в данной тематике и написан он с телефона. Пишу для того, чтобы было)) ну и интересно каким-никаким опытом поделиться. Буду рад увидеть критику и пожелания.

Спасибо за внимание.

Привет всем, особенно новичкам типа меня. Пишу с телефона, так что граммар-ници прошу не выступать, а всех остальных не кидать палками ибо ответа в "этих ваших тырнетах" не нашел.

И так, что мы имеем:
1) ноутбук Acer V3-551G, пробег около 4-х лет, вскрывался неизвестное кол-во раз.
2) показатели температуры процессора: hwmonotor 130+° в простое.

Началось все с банального - замена термопасты и (момент, где многих бомбит) полировка теплоотводных площадок системы охлаждения. Зачем полировка отвечу сразу: владелец поутбука разбирал его не один раз и основательно подрал эти площадки (как - не спрашивайте). Да и вспомнив физику можно немножечко допетрить, что "чем меньше изъянов в поверхности" ну и так далее. Всех, кто не согласен - прошу в комментарии с пруфами.

Этап первый пройден, хоть и не без огрешностей. Из косяков предыдущих разборок были выявлены следующие дефекты: закрученные наглухо винты крепления площадки охлаждения процессора (шлицы сорваны, решено применением бокорезов, других инструментов под рукой не было. Они использовались исключительно для откручивания винтов дабы избежать более суровых методов). Так же потрепаны жизнью термопрокладки, заменены на новые.

Что мы получили в итоге?

101° в hwmonitor и реально сильно перегревающийся ноутбук. Хорошо, 30° мы скинули, но результат все ещё плачевный. Да и верится в него с трудом. Подключаем сторонние программы и видим в speedfan уже более обнадеживающие цифры: 68+°.

Лезем в программную часть сей эпопеи и обновляем, а так же сбрасываем до заводских настроек все, что может относиться к нашей проблеме: обновление bios с последующим сбросом, обновление драйверов чипсета и видео. Вроде бы заработало быстрее, числа стали меньше, но...

Переходим к тесту на игрушках:

Wot показывает странные вещи (да и все остальное тоже): процессор имеет загрузку 100%, видео имеет загрузку 0%, FPS 0. Да, забыл сказать, ноут знакомого и он без танков не живёт, увы, вот и тестируем на них родненьких.

Дело швах, уже мысли о покупке Б/У процессора ибо я не обладаю ни тестовыми экземплярами, ни набором оборудования (паялка lukey 936, мультиметр и google, на этом все). Но маленький сверчек в одном причинном месте просто ОРЕТ: проверь ПО.

Что было в итоге я узнал через 20 минут. Виновник торжества - не обновленный Net Framework от всем известных установщиков оконных изделий.

Мы получили: 39° в простое, 57° в танках. FPS поднялся как КХМ сутра и стабильные 60 (просадка местами до 45) держит, температура не прыгает.

А теперь маленький вопрос к знатокам: может все же серия V3 у Acer греется из-за программных проблем или просто я такой везучий?

Надеюсь данный пост кому-либо поможет избежать лишних трат и действий. Обновляете драйвера, ставьте только свежие и оригинальные пакеты программного обеспечения, не тратьте на диагностику проблем неделю, будьте здоровы.

ps: с радостью вставил бы скриншоты и иные пояснительные фото и картинки, но не позволяет рейтинг.
