В рамках "пятничного моего"

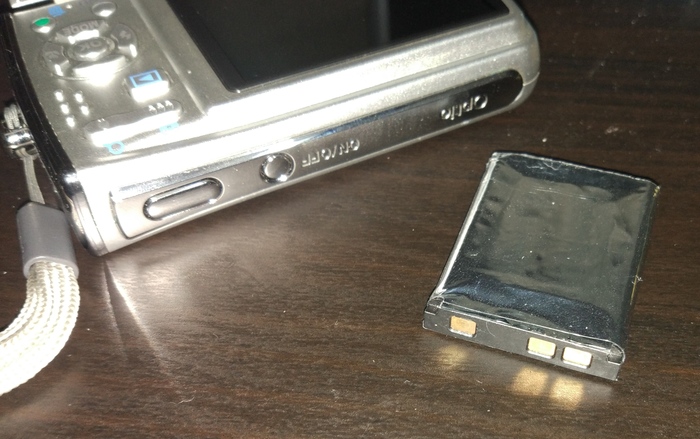

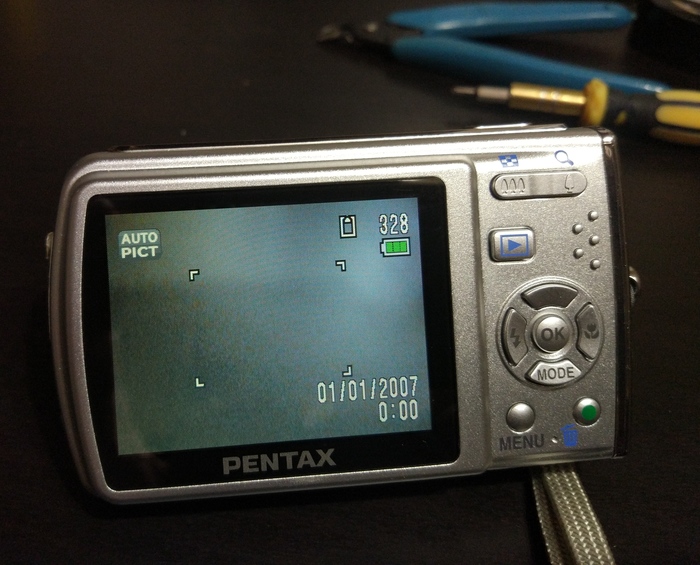

Обратился ко мне не сильно далекий родственник... Нет не так. Узнал я, что у близкого человека проблема. Есть неплохая мыльница, но аккумулятор в ней вздулся и не хватает его даже на пару снимков.

Но беда не в этом. бедой оказалось то, что он потратил кучу времени на то чтобы обойти кучу магазинов. И ни в одном такого не оказалось. Он уже отчаялся, что придется выкидывать весь фотоаппарат.

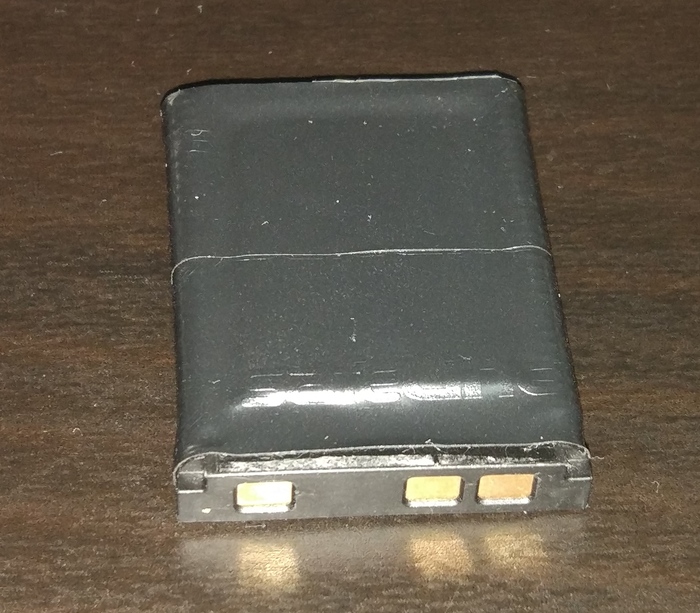

В общем вызов принят. А руки давно хотят что нибудь по мастерить. Разбираем предварительно сняв размеры.  Нам нужна плата защиты аккумулятора и пластмаска с контактами. На фото ниже её видно на заднем плане, увы другой фотографии не сделал.

Теперь бежим ближайший магазин электронщика или радиоуправляемых игрушек и ищем там аккумулятор по размерам чуть меньше нашего. Мне удалось найти на 500мАч. Это на треть меньше китайского оригинала, но это лучше чем ничего. Дальше я заставил свой 3Д принтер напечатать рамку, чтобы она по внешним размерам была чуть меньше оригинального аккумулятора, а во внутрь влезал наш купленный аккум. Вы можете слепить что нибудь из говна и палок эпоксидки и пластилина. Вот такая моделька у меня получилась.

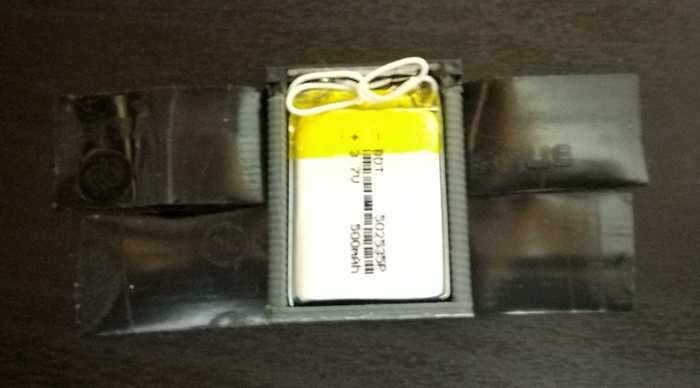

А вот уже все подцепил.

Не обошлось все без синей изоленты.

И в конце все обмотал серебристым скотчем! Для праздничности и лучшего скольжения при установке и извлечении аккумулятора в фотоаппарат.

Получилось немного убого, но оно работает :)

На этом наш небольшой ремонт окончен. Надеюсь хоть кому то был полезен. Спасибо, что дочитали :)

Иногда в ремонт попадают устройства либо после других сервисов, либо после самостоятельных попыток восстановления. Чаще всего там уже нечего восстанавливать, но эта история с хэппи эндом.

На Ipad 4 пытались поменять контроллер usb, но что-то пошло не так…

недогрели микросхему и вырвали часть пятаков.

Очистим от остатков компаунда и попытаемся восстановить сначала верхние слои, а потом, если получится, нижние.

УФ-маской заливаем все ненужное

Одна дорожка идет к процессору, поэтому придется протянуть через полплаты нитку.

Берем новый тристар и припаиваем на место.

Бонусом поврежден коннектор дисплея. Поэтому выпаиваем его паяльником со сплавом розе и устанавливаем новый.

К моему удивлению больше ничего нигде не было закосячино и планшет спокойно стартанул.

Всем хороших выходных и успешных ремонтов.

Нахожусь в г. Санкт-Петербург.

Теперь до меня проще достучаться, я есть вк - vk.com/verified_spb

Не сервис - жена отломила и нужно сделать ну вот прям "вчера". Развинтил. Все эти способы с поксиполом и цианоакрилатом с содой - не тот случай. Вот как должно быть в идеале (реверс другой стороны)

Хм. Поверхность если расчистить - почти плоская, уровень самих латунных гаек вровень - попалась на глаза медная полоска(как то раскатали ювелиры в вальцах медяшку на прокладки под чипы, но так и не пригодилось). В общем прикинул по петле, просверлил, привинтил гайки винтами и жирно опаял. Флюс использовал ФТКА для пайки алюминия .

Очистил посадочное место от остатков крепёжных пластиковых выступов.  Дремелем.

Ну и собственно усадил эту площадку с припаянными гайками на поксипол к крышке.

Вроде как неделю крышка шевелится(с предупреждением атата за грубое отношение).

Вероятно уже было такое решение, но уж решил поделиться - может кому и пригодится.

Понимаю, что подача из разряда "как нарисовать сову", но если бы второй раз делал, то знал бы что фотографировать, а так конспектировать весь эксперимент"сраломазало" - очень отвлекает.)) Всем добра, человеки.)))
