Восстановление корпуса ноутбука HP Pavilion dv7-7000

Сегодня немного не стандартный ремонт. Покажу, как я восстанавливаю корпуса ноутбуков на

примере HP dv7-7000 (dv7-7004er).

Сразу прошу прощения за не очень качественные фото. Во время работы как-то не о них думается )

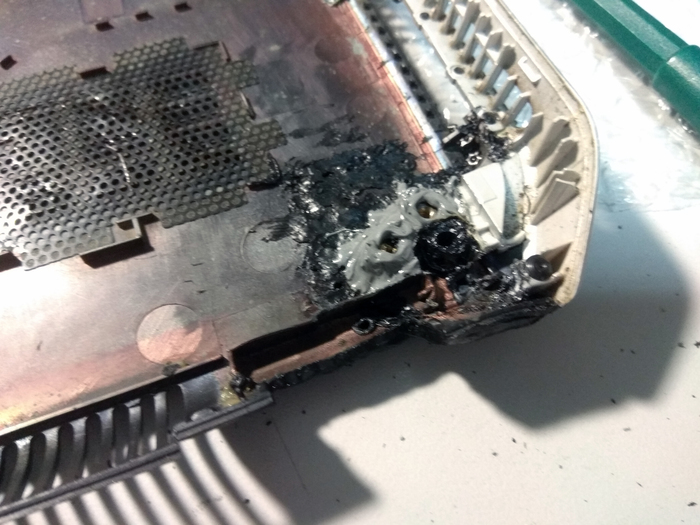

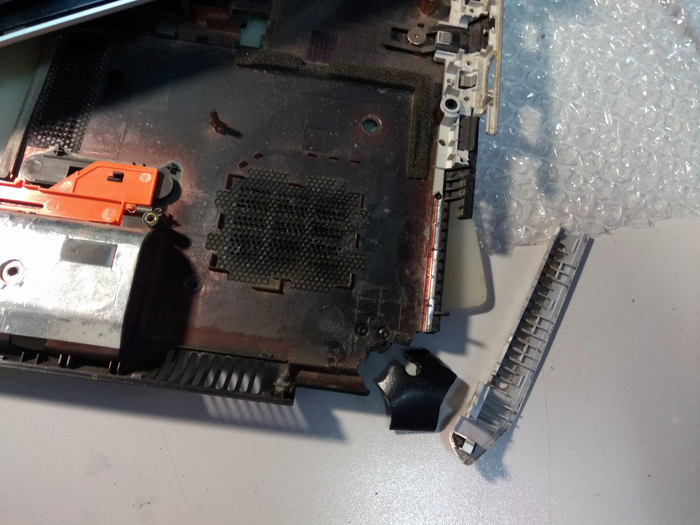

Вот он - пациент.

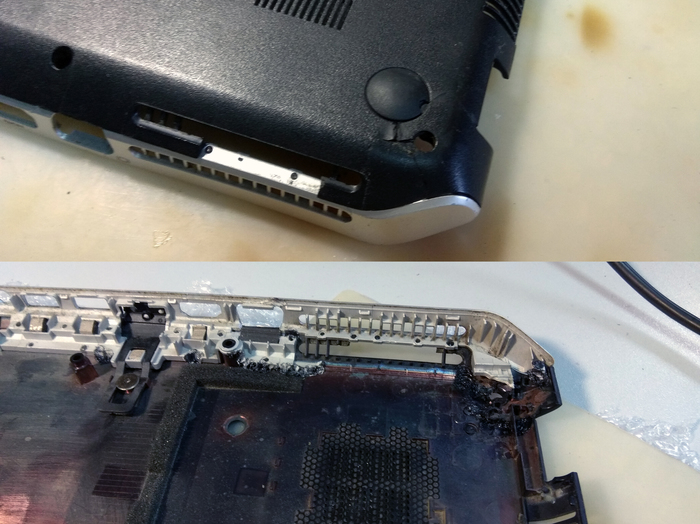

Данная проблема достаточно распространенная. Тут виновата инженерная недоработка и отсутствие своевременной профилактики петель (шарниров). Со временем, из-за загустевания смазки и попадания пыли ход петель затрудняется, а площадка петли, которая прикручивается к корпусу в нижней части, имеет слишком малую площадь. В следствии чего вся нагрузка передается небольшому участку пластика. Кроме того, в этом месте установлена радиаторная решетка системы охлаждения, которая постоянно греет пластик. Если ноутбук давно не чистили и не меняли термопасту, то температура такая, что палец не удержите.

В итоге, пластик не выдерживает всех этих издевательств и лопается.


Как вариант, можно не заморачиваться с ремонтом, а просто купить поддон. Но т.к. это типовая проблема, а таких моделей было выпущено относительно не много, то маловероятно, что вы найдете его на разборке.

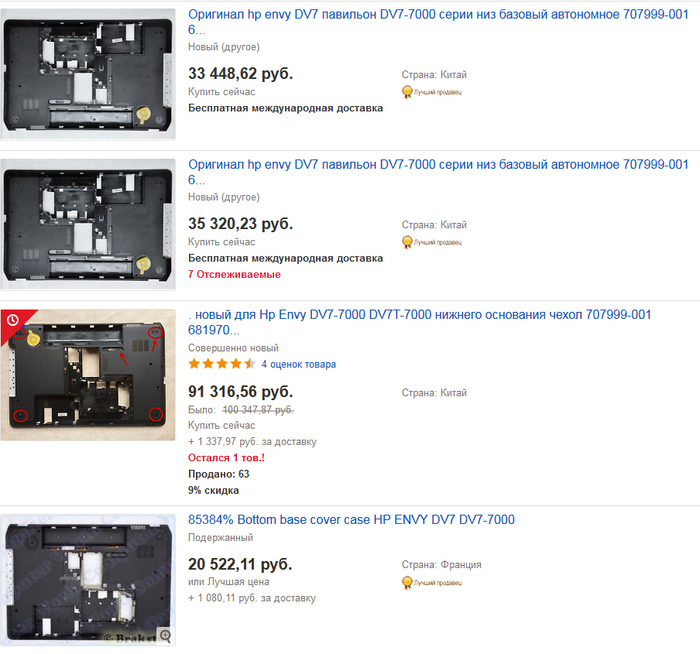

Второй вариант - заказать из-за бугра. Они там есть. Вот, к примеру, скрин с ebay:

Но клиент у нас жадный пошел, не хочет покупать корыто по стоимости ноутбука =))

Выходим из положения своими руками.

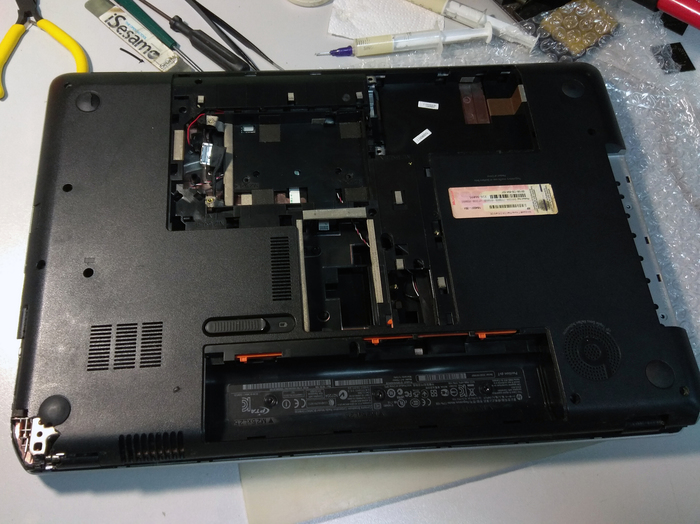

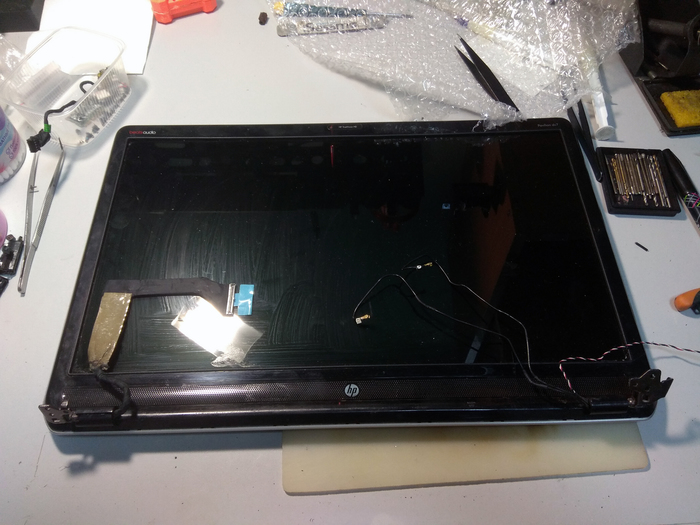

Разбираем аппарат. У меня он уже разобран. Фото так, для последовательности )

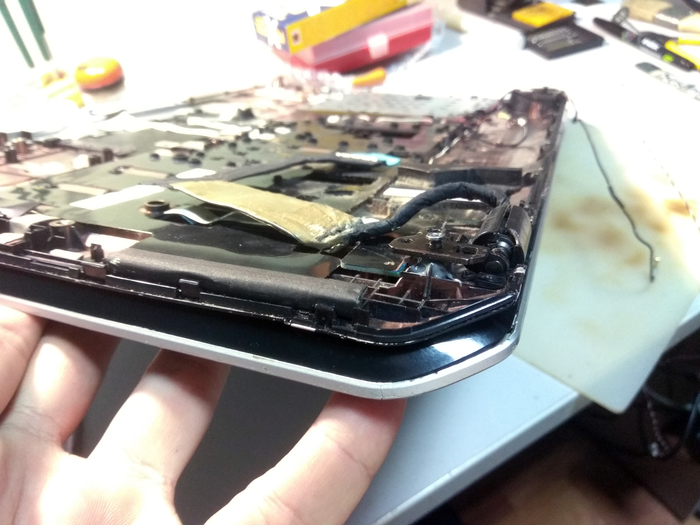

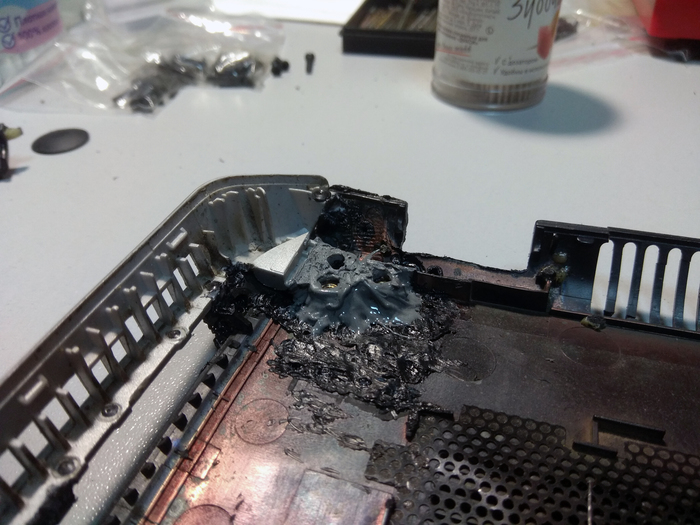

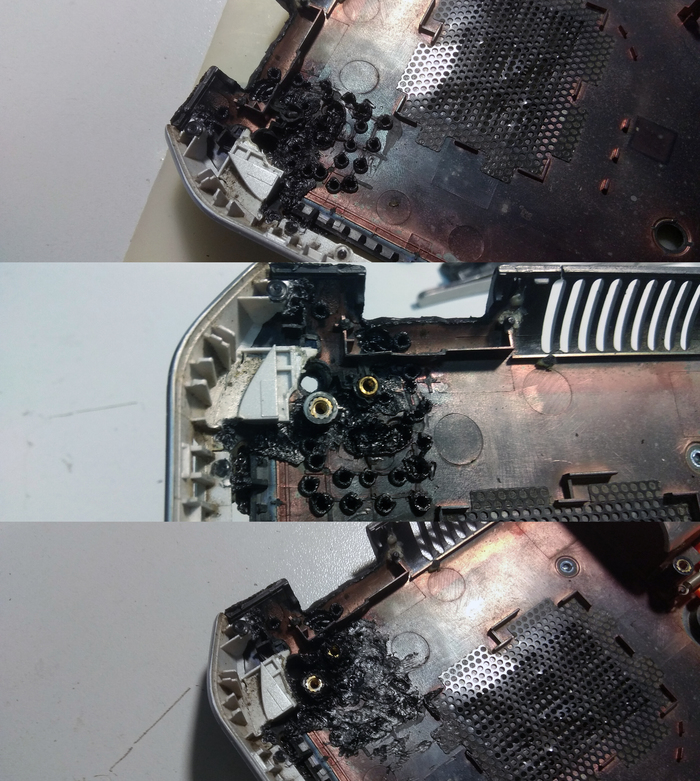

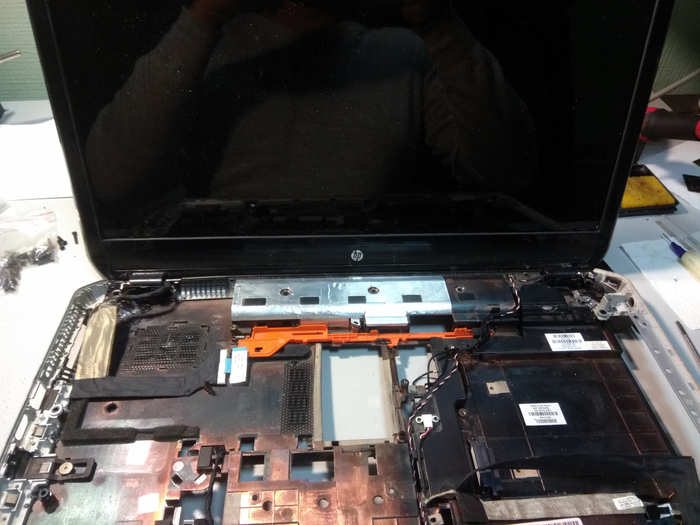

Вот что у нас внутри. Благо, сохранились обломки корпуса - это несколько упрощает задачу. Но и без них можно обойтись - об этом в конце...

Клеить это дело бесполезно - слишком большая нагрузка! Поэтому восстанавливаю при помощи металла и пластика (поликарбоната).

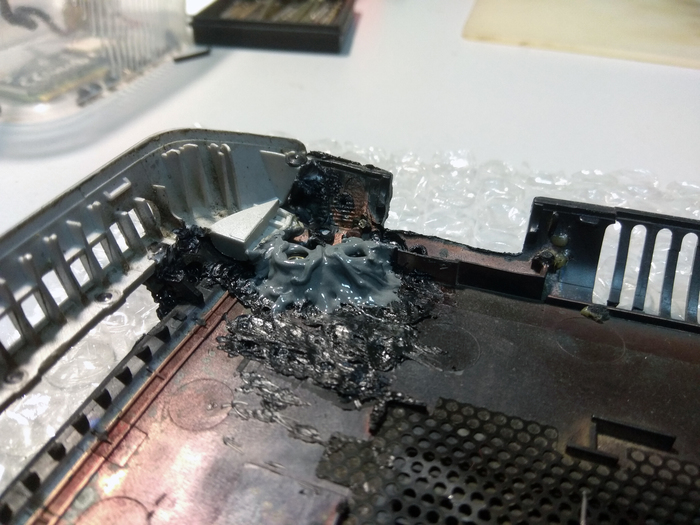

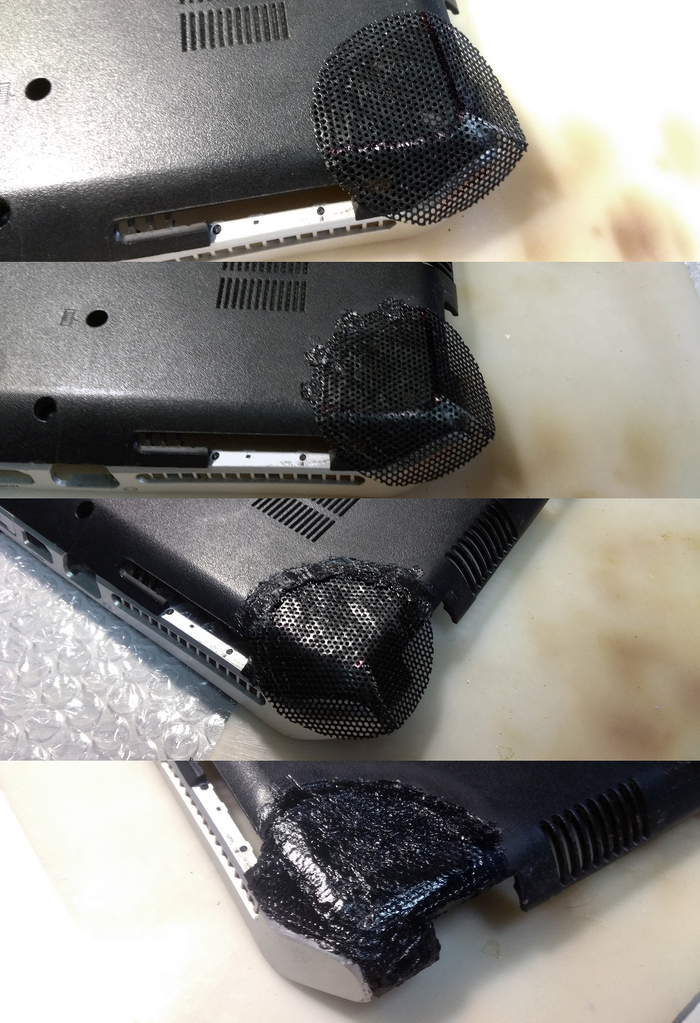

Сначала, при помощи паяльника, приплавляем обломки к корпусу, чтобы зафиксировать их и получить необходимую геометрию.

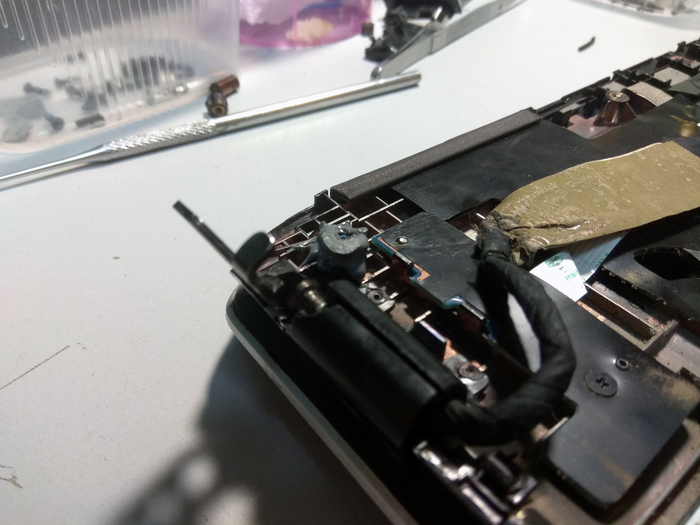

Понятно, что держаться эта конструкция не будет. Поэтому усиливаем поврежденное место металлом. Я использую сетку от автомобильного динамика. Но тут, у кого, на что фантазии хватит...

Сетку загибаю, чтобы она облегала корпус. Частично вплавляю ее. Сверху заливаю пластиком и обрезаю излишки.

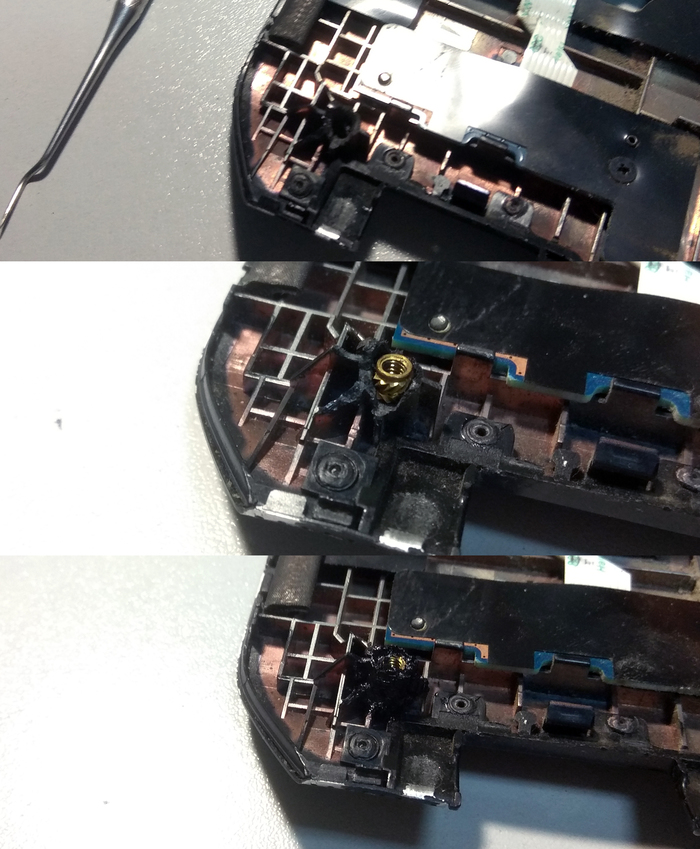

Теперь устанавливаю на место латунные втулки (фитинги, боньки) и заливаю их пластиком.

Затем, делаю паяльником отверстия до сетки и в них, также, заливаю пластик, чтобы сцепка была надежная.

Теперь подошло время крышки матрицы...

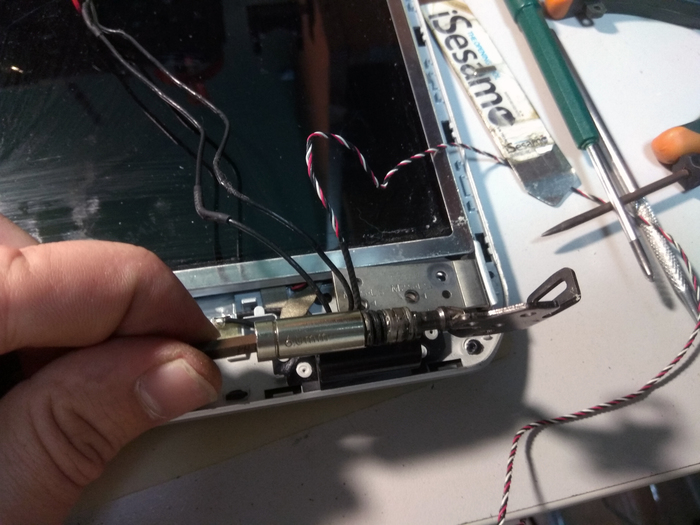

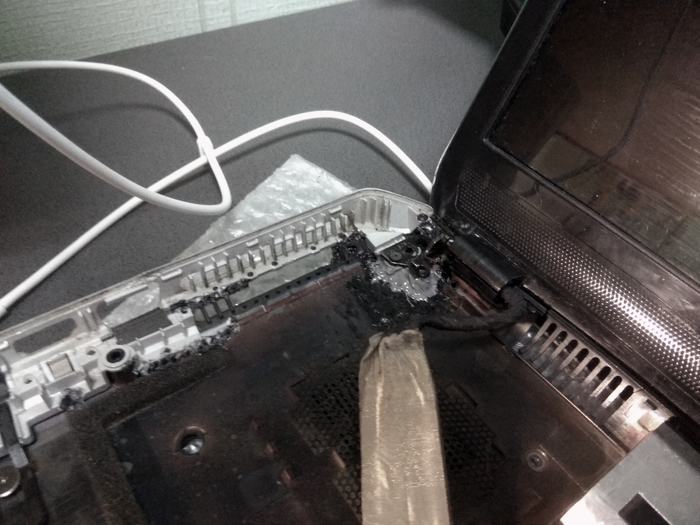

Разбираем ее, регулируем ход петель и смазываем их. Крышка должна держаться под углом в 45 градусов к корпусу и не падать.

Восстановим крепления на топкейсе (панель под клавиатуру). Это важно! На эти крепления идет самая большая нагрузка.

Вставляем втулку, заливаем пластиком.

А вот теперь можно и клеем воспользоваться. Применяю Poxipol.

Обращу внимание, что я его не использую для того чтобы что-то с чем-то склеить или что-то закрепить. Хотя многие клеят крепления петель, но это не надежно!

Я использую эпоксидку только для того, чтобы выставить необходимый уровень креплений. Чтобы петли к корпусу хорошо прилегали. А вся силовая нагрузка идет на пластик.


И так... Наношу эпоксидку и прикладываю петлю. Фиксирую ее в рабочем положении и даю клею подсохнуть. Для того, чтобы петля не приклеилась, протираю ее силиконовым маслом.

Одно крепление готово!

То же самое делаю с другой стороны топкейса и в месте повреждения поддона.

Получается так...

Совсем забыл про сквозное отверстие через которое поддон прикручивается к топкейсу.

Делаем отверстие под винт.

Изнутри наращиваем пластик, чуть ниже необходимого уровня.

И заливаем клеем

Тут забыл петлю маслом помазать - прилипла. Пришлось отдирать, поэтому немного не ровная поверхность клеевой площадки =)


Почти готово. Прикручиваем экран и проверяем, что ничего не отваливается.

Снизу, гравером убираем немного пластика...

... и приклеиваем резиновую ножку

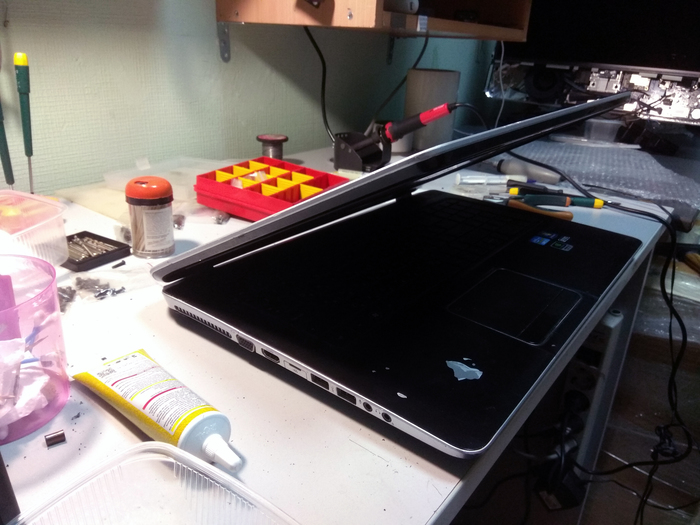

Проверяем, что крышка держит угол в 45 гр.

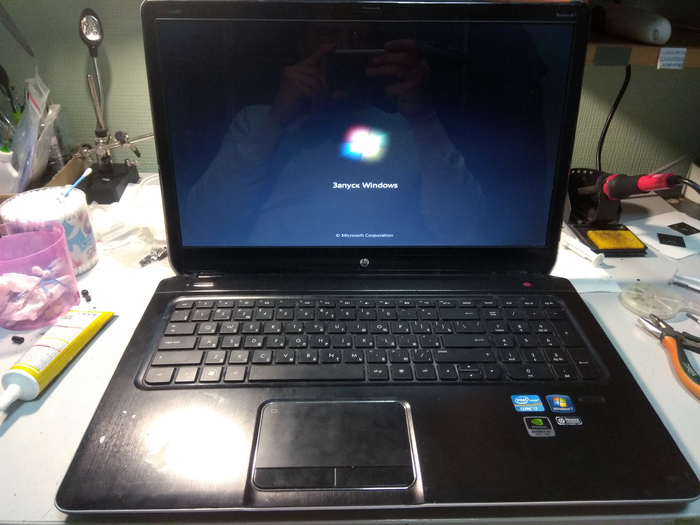

Все готово!

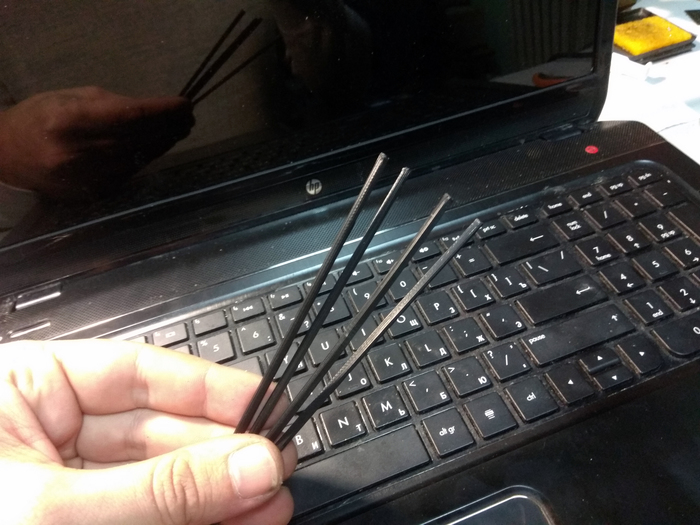

А вот и стержни из поликарбоната...

На этом все.

Для любителей видео, ремонт аналогичной неисправности у аналогичного ноутбука, тут:

https://youtu.be/R33S3g8xAOQ

На видео ремонт несколько сложнее, т.к. отсутствовали обломавшиеся куски корпуса, но и это решаемо.


Спасибо всем за внимание! Удачных ремонтов!


-----------------------------------------

Если есть вопросы не публичного характера, с удовольствием отвечу в ВК:

https://vk.com/dmitry_okorokov

или по e-mail:

inertico@mail.ru

Ну и буду рад оценке поста в комментариях.
