Посмотрев характеристики, обрадовался что собран он на процессоре МТК, казалось восстановление будет быстрым и простым. Диагностика свелась к минимуму - подключению телефона по USB к компьютеру и просмотру динамики потребления при включении с блока питания. Звук обнаружения и надпись MTK Preloader usb vcom port  дали предположить что проц жив и питание поступает на плату. Опыт подсказывал что виновником этого торжества будет флеш память.

Разбираем аппарат и видим нашу виновницу KMFNX0012M-B214. Спокойно... ничто не вечно,  флешки от Samsung тоже дохнут. Бонус к  всему этому счастью - компаунд, которым залиты микросхемы.

Что поделать... глаза боятся а руки делают! Фиксируем плату в держателе, берем какой нибудь удобный инструмент для чистки компаунда, термофен и приступаем к очистки....

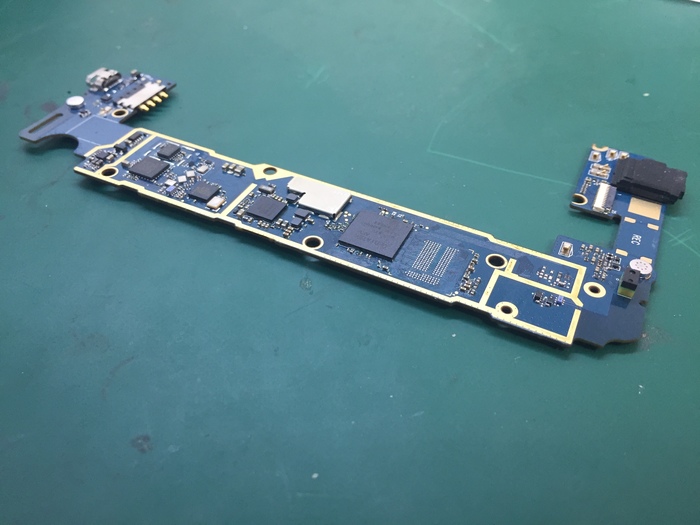

Далее устанавливаем плату на нижний подогрев, демонтируем нашу EMMC стараясь не перегреть ничего лишнего и не оторвать контакты под микросхемой. Чистим от остатков компаунда и убираем лишний припой с контактов платы.

Флешку подкидываем на программатор, и смотрим удастся ли с нее что-то считать. Я пользуюсь как и большинство других мастеров Z3X Easy Jtag. К сожалению бокс флешку не увидел, выдал сообщение что она мертвая. Не расстраиваемся! Идем в интернет искать прошивку под наш аппарат! Далее через вкладку ,,Парсер Preloader,, того же Z3X Easy Jtag, указываем путь к файлу preloader нашей скаченной прошивки, и получем список подходящих EMMC для нашего аппарата.

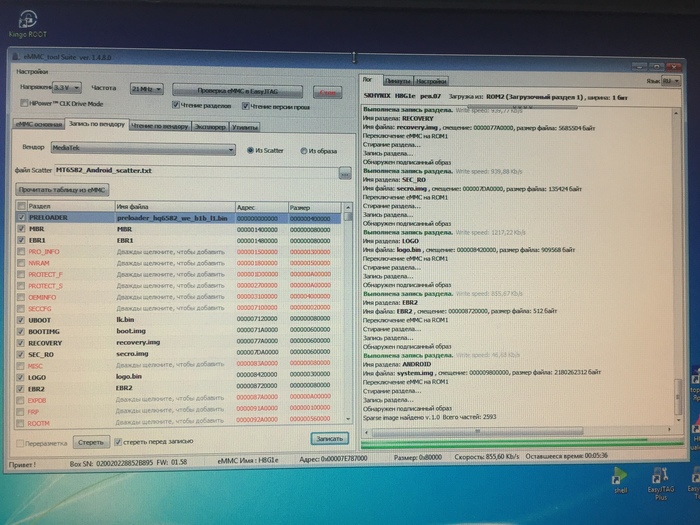

Далее зашиваем прошивку на нашу новую подходящую микросхему памяти, заведомо стерев ее и поправив Boot  Config.

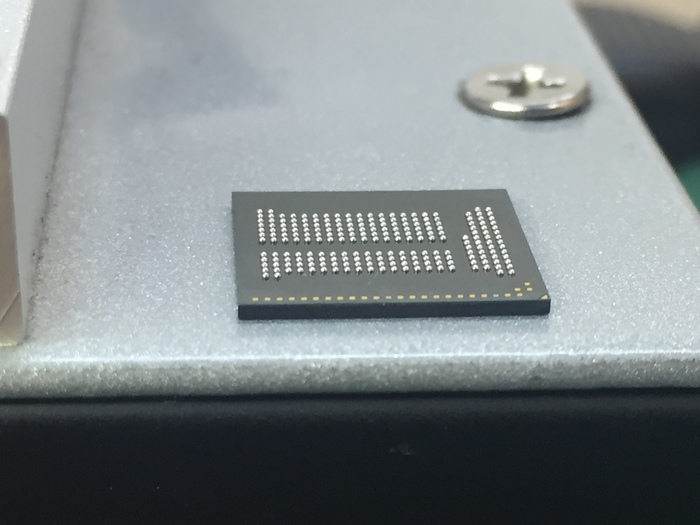

После окончания записи проверяем записалась ли информация на микросхему, шарокатим нашу микросхему и устанавливаем на плату.

Момент истины все ближе и ближе... собираем аппарат и пробуем включать.

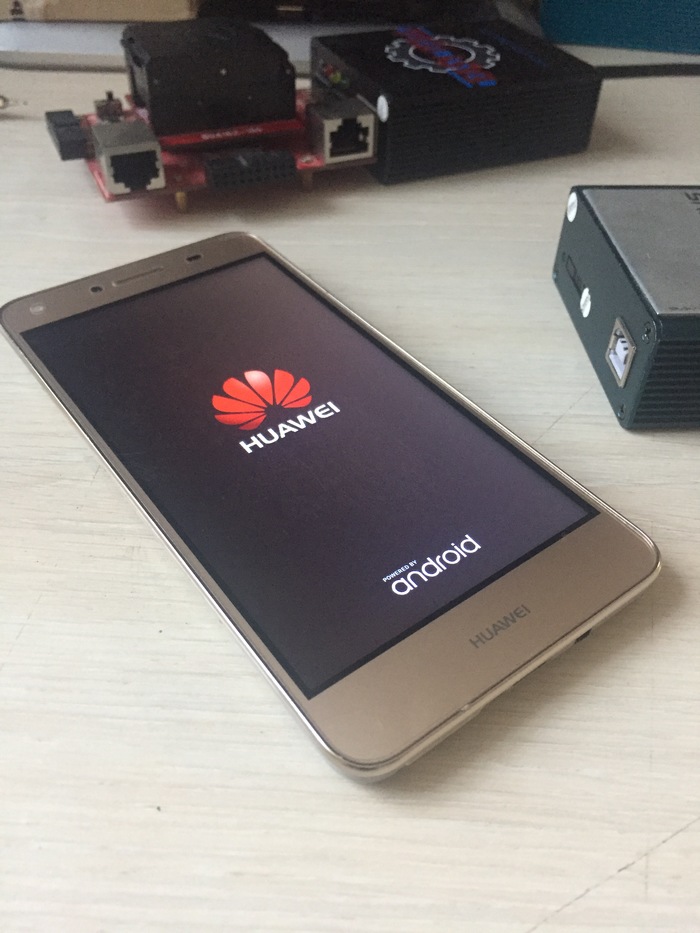

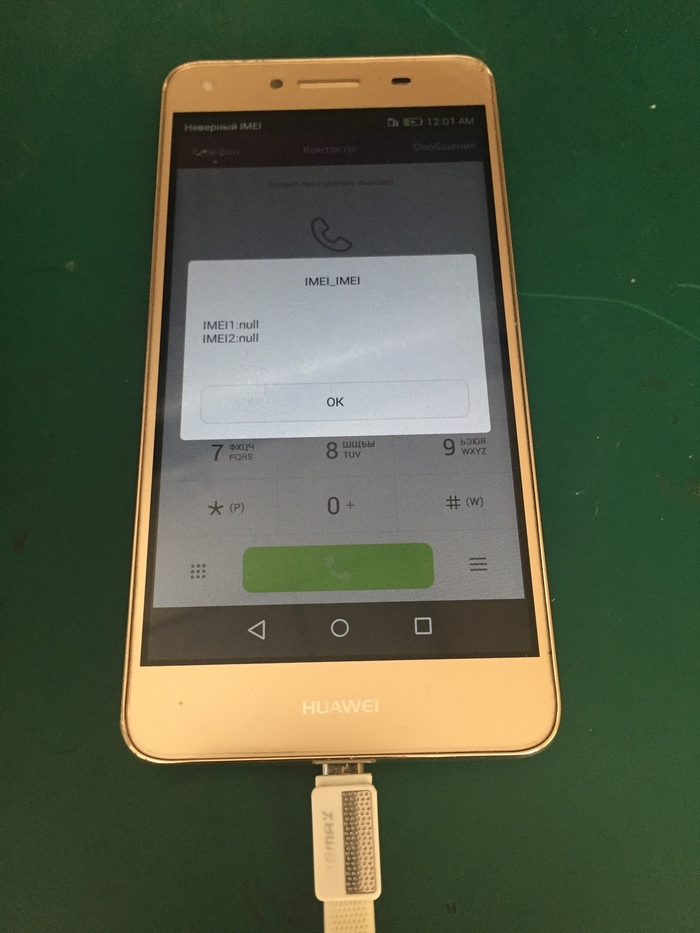

Как видим появилась заставка, что уже говорит о том что мы на верном пути. Дожидаемся полной загрузки аппарата. и проверяем через сервис код *#06# IMEI, которого там не должно быть так как микросхема новая и  была отформатирована.

Видим, что вышесказанные слова подтверждаются, и теперь предстоит как-то это все дело поправить, чтобы телефон смог звонить. Тут то и кроется вся проблема...

SN Write, Maui Meta здесь не помогут, так как  аппарат с заблокированным загрузчиком и в Meta режим он не заходит. Чтобы его разблокировать нужно писать  письмо в компанию и указывать еще доп. информацию (и не факт что это поможет) : IMEI, SN, и еще дополнительные данные, часть которых мы уже не сможем узнать так как они погибли вместе со старой  памятью телефона. Установить  рут с помощью программ и кастомное рекавери блокировка не дает возможности.  Пришлось искать другое решение проблемы, отложив  аппарат на полку...

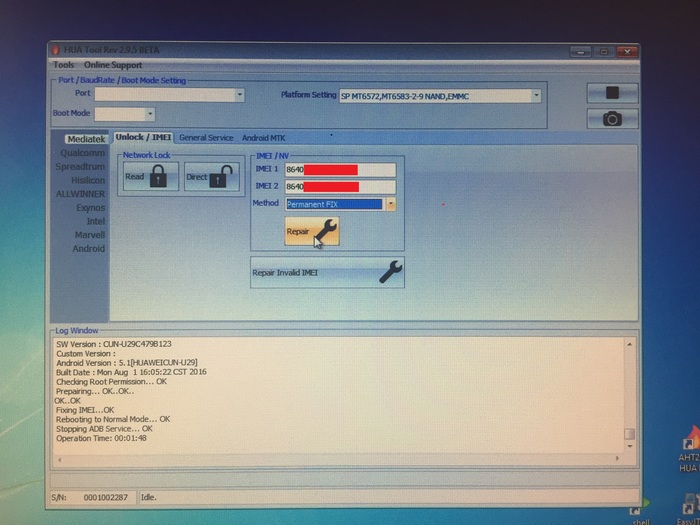

Поправить IMEI нам поможет HUA Dongle, но сперва нужно все таки установить кастомое рекавери и затем с его помощью рут права. Для этого заранее ищем нужные нам файлы, архив с рут правами скидываем на микро SD карточку и вставляем ее в телефон, затем через вкладку  Flashtool "Write Memory" (Ctrl+Alt+V)как отдельный блок прошиваем кастомное рекавери, перегружаемся в него и ставим рут. Далее дело остается за малым... включаем отладку по USB запускаем софт  HUA Dongle, выбираем нужные нам поля, записываем наши данные, выбираем метод восстановления и запускаем процесс.

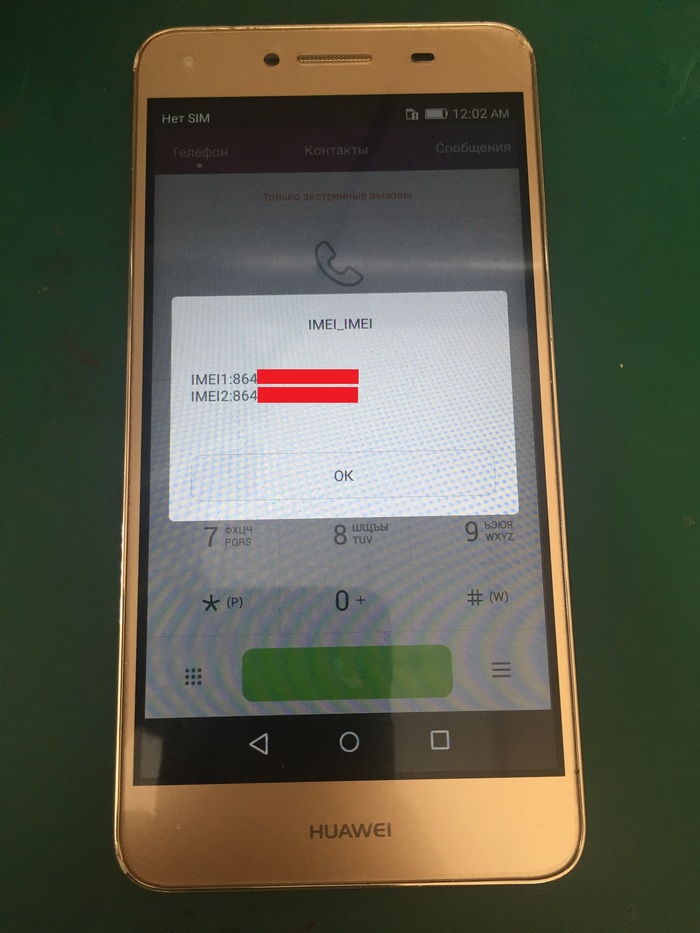

Ждем полной загрузки аппарата, проверяем все ли получилось, проверяем работоспособность, и радуемся проделанной работой))).

На этом ремонт данного аппарата считаю завершенным, все файлы (прошивки, инструкции по прошивке, рекавери и рут) можно найти на просторах интернета или на широко известном синем форуме).  Всем удачных ремонтов!

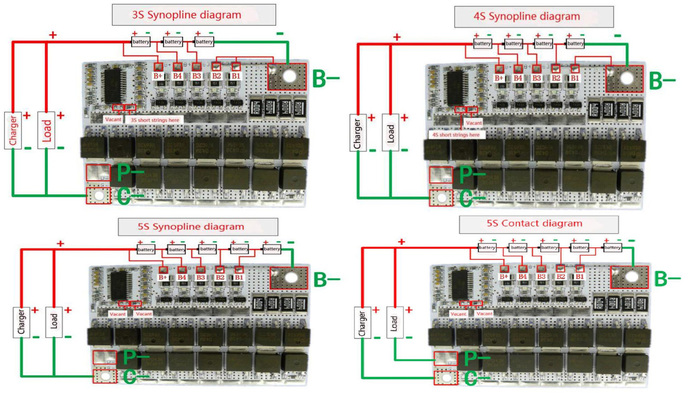

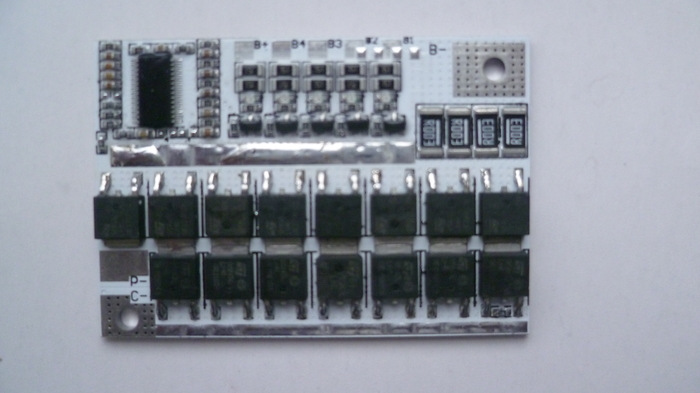

Диод не отметил к которому провод припаял. Долго ждал транзистор, там из 2 в корпусе на 6 ножек, обозначение t13. Потом оказалось, что батарея села и контроллер её отключил, блока питания рядом нет, подпаял заряженную банку 18650 от ноутбучного аккумулятора, замигал светодиод зелёный. Как оказалось в последствии сгорел резистор отмеченный слева, поставил 0Ом 0604, после чего аккумулятор зарядился и бритва ожила.

Мелкое всё зараза, прийдётся наверное покупать микроскоп.

Спасибо за внимание! Берегите себя! Соблюдайте правила техники безопасности!  Всем здоровья и успехов!!!

Ноутбук довольно долго находился с подключений батареей, носили его уже в офсервис где приговорили мать на замену.

Внутри все сгнило и расцвело.

Вот поэтому и нужно отрубать батарейку и не пользоваться устройствами до промывки и сушки.

Промыл плату в УЗВ, высушил, заменил гнилые резисторы, восстановил отгнившие площадки под ШИМ-контроллерами.

Включаем! плата весело горит зеленым огоньком но ноут увы не включается...

Тыкаемся тестером и выясняем-сгнила кнопка включения  на клаве и не досаживает сигнал на ножке мультиконтроллера. Паяем временную кнопку и УРА!

В итоге @DIXSTER, заказал русскую клаву у китайца сидит она на пол сотне болтиках как и на старых добрых пробуках. С русской клавой к сожалению фото не сделал.
