Немного предыстории.
Работаю на крупном заводе в маленьком провинциальном городе. Зарплата вроде бы неплохая, но хочется больше. Нашел свою нишу на рынке услуг: установка и обслуживание спутникового ТВ.
Мимолётное увлечение серьезно захватило: пятый год катаюсь по своему и соседним районам, иногда и в соседние области заезжаю. Устанавливаю, настраиваю, ремонтируют различное спутниковое оборудование.
Нынче попался ресивер модели GS8307. Проблема у них наряду с моделью GS8306 и им подобными очень распространенная: слетает прошивка флешки. Признак почти всегда один: ресивер перестает включаться, горит индикатор включения. А может и не гореть - очень часто этот самый индикатор перегорает в процессе эксплуатации.
В этот раз попался немного странный: включается, но на экране появляется требование обновить ПО с флешки или спутника. Ни то, ни другое не прокатывает: со спутника на них прошивка давно не транслируется, с флешки он не видит (сразу говорю: флешка проверенная, блок питания тоже. Кто в курсе, тот поймет к чему это).
В общем, надо паять.
Пару лет назад, когда Триколор за каким-то хреном сменил прошивку на этих моделях на более тяжёлую, на движке Stingray, проблема стала массовой. Тогда я приобрел простейший программатор CH341A за 300руб. Окупился он в несколько раз с первого же ремонта и до сих пор приносит прибыль. Вот такой вот:

Короче, разбираю ресивер, выпаиваю флеш:

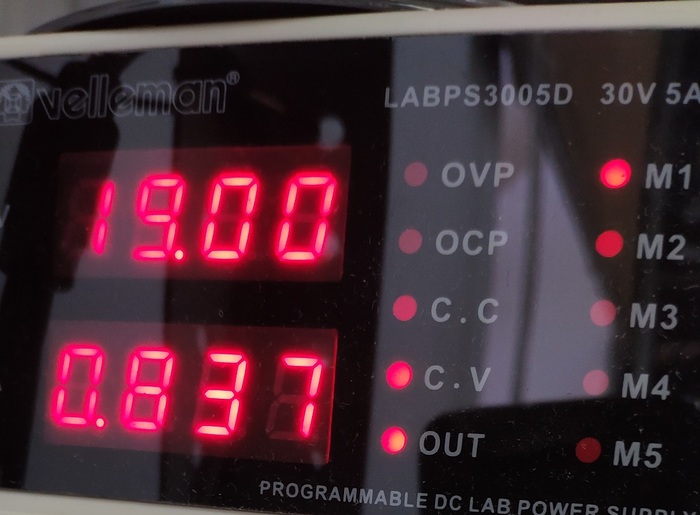

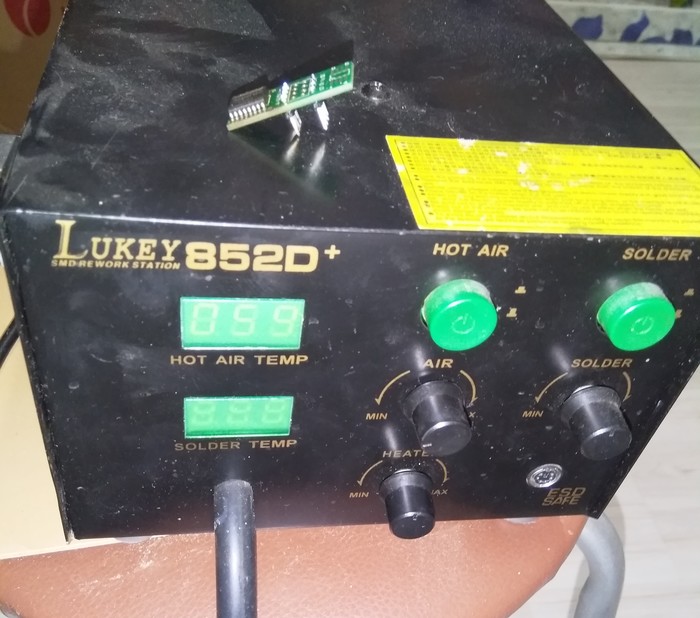

Для этого одолжил у друга вот такую станцию. Правда, без паяльника:

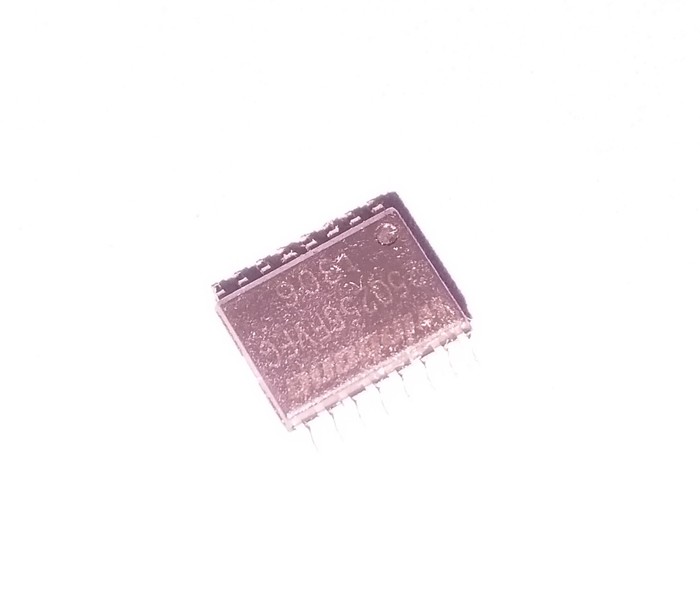

Вот он, виновник всех проблем:

Впаиваем в платку программатора и втыкаем в компьютер. Для целей прошивки есть у меня вот такой помощник. Ему бы ещё COM-порт и цены б не было:

Запускаем программу прошивальщик, указываем нужный дамп к данной флешке.
Кстати, чтобы скачать этот дамп, пришлось зарегаться на одном известном в некоторых кругах сайте и пройти веселенький тест.
Программа-прошивальщик указывает микросхему с окончанием в наименовании 128, а не 256. Ибо 256 в ее списке нет. Но нам пох, мы соглашаемся.

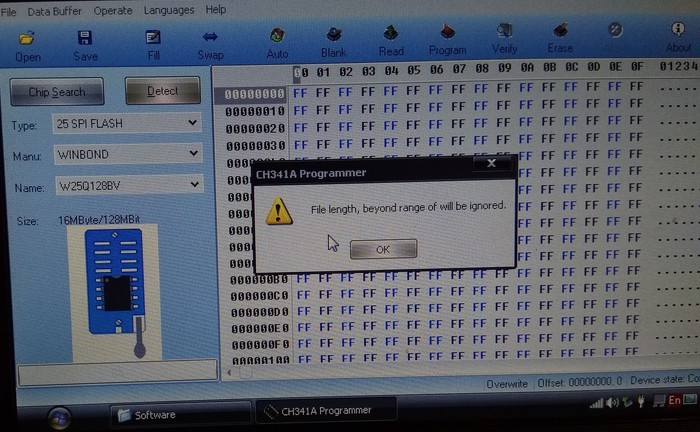

Режим прошивки выбираю авто: сам проверит, сам прошьет. Перед стартом матюгнется по поводу слишком жирной прошивки, типа не хватит памяти. Это как раз из-за того, что мы флеху 128 указали, у нее памяти меньше. Кстати, 128-я стоит в ресиверах 8306, шьётся аналогично и не матерится - прошивка там меньше по объему.
Короче, игнорим сообщение, запускаем процесс и идём пить чай:

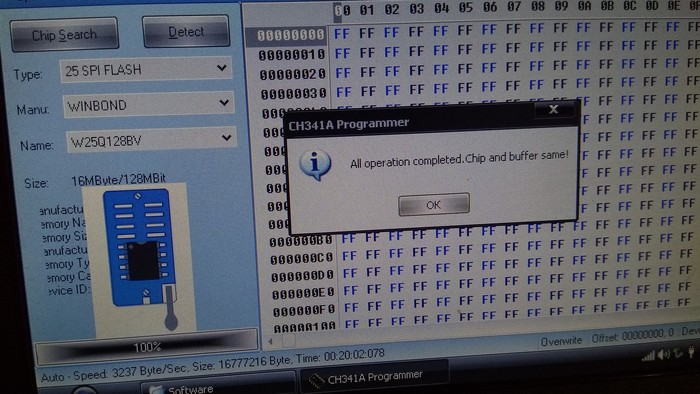

Процесс завершен:

Выходим, вынимаем, выпаиваем, впаиваем, включаем.
Дальше картинок нет, но стоит дочитать - есть пара моментов.
Ресивер включается, ищет каналы, но затыкается при поиске примерно на 60%. Триколор и здесь что-то накуевертил: на старой, не-стингреевской прошивке эти ресиверы не хотят искать каналы.
Делаем так: вырубаем из сети, втыкаем в юсб флешку с последней прошивкой, включаем питание, жмём кнопку ВКЛ. На панели наблюдаем загрузку прошивки: надпись L0...100. Когда дойдет до 100, ждём полминуты, выдерживаем флешку из юсб, вырубаем из сети, включаем и наслаждаемся результатом. Прошивка новая, каналы ищутся, все работает.
В заключение могу сказать расценки.
Программатор ценой в 300деревянных, прямые руки и пара часов времени оценивается мною в 1000руб. Клиентами иногда и дороже (в зависимости от сезона перепадает доп.деньги, яйца, яблоки, рыба, икра красная разок досталась и ТД. А самое важное - знакомства) Это не только и не столько прошивка, а настройки, установки антенн и оборудования.
Вот как-то так.
Пы.сы: пишу не ради плюсов. Может кому пригодится инфа по ремонту, а кого натолкнет на идею по заработку.
Всем удачи!!!

Сегодня на ремонте полностью исправный аппарат. Проблема заключается в следующем, из коробки установлено всего 8 гигабайт памяти, данного объёма хватает лишь на обновление встроенных приложений. Будем решать проблему. )))

Делать как обычно будем используя бесполезные, необоснованно дорогущие штуки. )))

Разбираем аппарат, подпаиваемся по ISP, сливаем дамп.

ROM2(ибо MTK) и ROM1(за глаза хватит 1го гига). Так же не забываем из лога скопировать CID флехи(это хоть и самсунг, но всё же MTK).

Кидаем новую флеху в колодку.

Правим CID.

Заливаем extCSD, что бы не править конфиг руками. Он автоматически сливается при детекте флехи.

Ну и пишем слитые дампы. )

Как последние буржуи спиливаем живую флеху, плату предварительно замотав, чтоб от вибраций чипы не по улетали в потолок.

Чистим посадочное место.

Припаиваем новую флеху.

Тут небольшое отступление. Тел принесли впендюрить 32 гига, собственно её мы и наблюдаем на фото выше. С ней телефон к сожалению работать отказался, был довнлоад, но тел не хотел шиться, прогресс зависал на проливке систем. Без pit файла и бута зашивался, но зависал на первоначальной заставке. На все внешние раздражители(кнопки, джиг, зарядка) загорался начальный логотип и тел вис.
Прекращаем играть в угадайку, обращаемся к EMMC Dongle, смотрим что 100% встанет в тел.

Список конечно куцый, но мы видим KMR310001M-B611, она 16 гиговая, уже что то. ))))

Мы знаем, что такая флешка стоит в A500F, убедиться в этом можно, кликнув в программе по названию микросхемы.

Так же мы знаем, что в A500F встречается 2 emmc. Выше оговоренная и KMQ310013M-B419, она то же должна без проблем встать. Собственно она и оказалась в наличии, она же и была запаяна. )))

После чего аппарат успешно прошился.

И запустился. )))

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_2374
