Всем привет!! Сегодня простенький ремонт samsung a520 он же А5 2017года. Пришел после "мастерской" У моделей А3/А5 2017 года имеется болезнь в виде очень слабых дорожек гдезда зарядки и почему то многие умудряются снять его с "корями" в общем восстановление выглядит вот так:

После все было залито маской. Гнездо установлено на его штатное место. Результат после сборки

Ток заряда в норме 1.5-1.7 ампера.


Так же хотелось бы узнать у сообщества у тех кто на меня подписался, у сообщества ремонтеров и у пикабушников в целом. Будут ли интересны посты подобные этому или те что были немного ранее. Тем кто занимается этим давно, тут ничего интересного, ну только если подсказать что то. По сути ремоту только учусь. Да и сама профессия предполагает постоянное обычение. Жду ответов в коменты пилить ли еще.
Всем удачных ремонтов

Итак, подвернулся мне родной SSD на 256гб От Apple на Макбук 2013-2015 года и решил я проапгрейдить свой домашний iMac. Заодно был куплен хард на 2тб, чтобы, как говорится, 2 раза не лезть в него. Зная, что на плате есть порт под родную SSD NGFF, было решено ставить именно оригинал, так как с SSD M2 формата с переходником на NGFF будут танцы с бубном в виде невыхода из сна, шума вентилятора и тд.

Недолго думая, разбираем пациента, вытряхивая из него всё барахло, т.к. нужный нам коннектор стоит сзади платы и разбирать  аймак приходится полностью.

Вид платы сзади

А где же наш искомый разъём?

А его нет!

Эти жукоёбы мелочные из Купертино зажали копеечную деталь и не стали её припаивать на минимальной версии аймака с хардом на 500гб в стоке. Хотя на кастомах с ссд всё распаяно, как и на стоковых 27ых моделях. Отдельный привет передаю Тиму Куку и его ориентации!

Ладно, хуй с ним, чё мы, не русские люди что ли, нет разъёма - значит надо поставить. Наносим флюс(на фото уже нанесён) и снимаем заводской припой.

Красота. Берем под рукой валяющийся донор в виде платы на макбук 13 ретина 2013 или 14 года и снимаем с него искомый разъём

Ставим на плату аймака и.... нихуя не походит по дыркам фиксации(нахрена спрашивается ебался, чистил из них припой?). Ладно, хрен с ним, посадим так, на рабочие контакты.

Запаяли, припаяли втулку, для винтика ссд, т.к. уважаемые люди из Эпл её тоже зажопили.

Но помимо этого, они и мелочевку у разъёма не стали ставить.

Берем тот же донор и ставим с него требуемые элементы, смотря на схему и бордвью

Поставили. Часть, отвечающую за контроль тока на ссд ставить не стал, т.к. ни на одном доноре не нашелся контроллер INA216A4. Ну и хрен с ним, раньше как то работало и сейчас будет.

Мелочевка установлена. Собираем всё это гавно в кучу, не забыв почистить кулер и заменить пасту на проце.

Собственно, вот и результат. ССД и ХДД видятся системой. Далее наклеиваем новую проклейку по периметру и прилепливаем экран на место.

По ценам - Оригинальный SSD на 256 стоит в среднем 15000р(мне достался нахаляву), хард на 2тб - 5500р, проклейка 800р, опыт и потраченное время - бесценно.

PROFIT. По всем вопросам прошу в комментарии, либо на почту qwert1987@icloud.com

Вот в таком голом виде попала мне в руки super nintendo

Видно что плату всю не раз "перелопатили" наверное золото искали)
При подключении есть потребление, но признаков жизни нет.
(вообще включать нельзя, сперва нужно осмотреть плату и посмотреть нет ли КЗ хотя бы на входе и на 5в линии), но не в этом случае.
При осмотре было видно, что пытались паять практически все.. и навешано кучу соплей (капли припоя замкнувшие соседние выводы)
Что было сделано
Отпаяны микросхемы ppu, cpu и память. Зачищены контакты, на ppu2 было обнаружна сломанная дорожка (под микросхемой идущая на обратную сторону и загнутая ножка микросхемы

После этих процедур попробовал включить и она запустилась, но выдавала только артефакты

Видимо из-за навешанных соплей постарадала память, так как ее включали не раз.
Точно таких же микросхем от sony нет,
Но есть panasonic японские, они в общем то точно такие же, меняю сразу 2шт.
После чего пробую запускать.
И вот результат

Полностью работает!

Осталось ей найти ее одежду) (корпус)

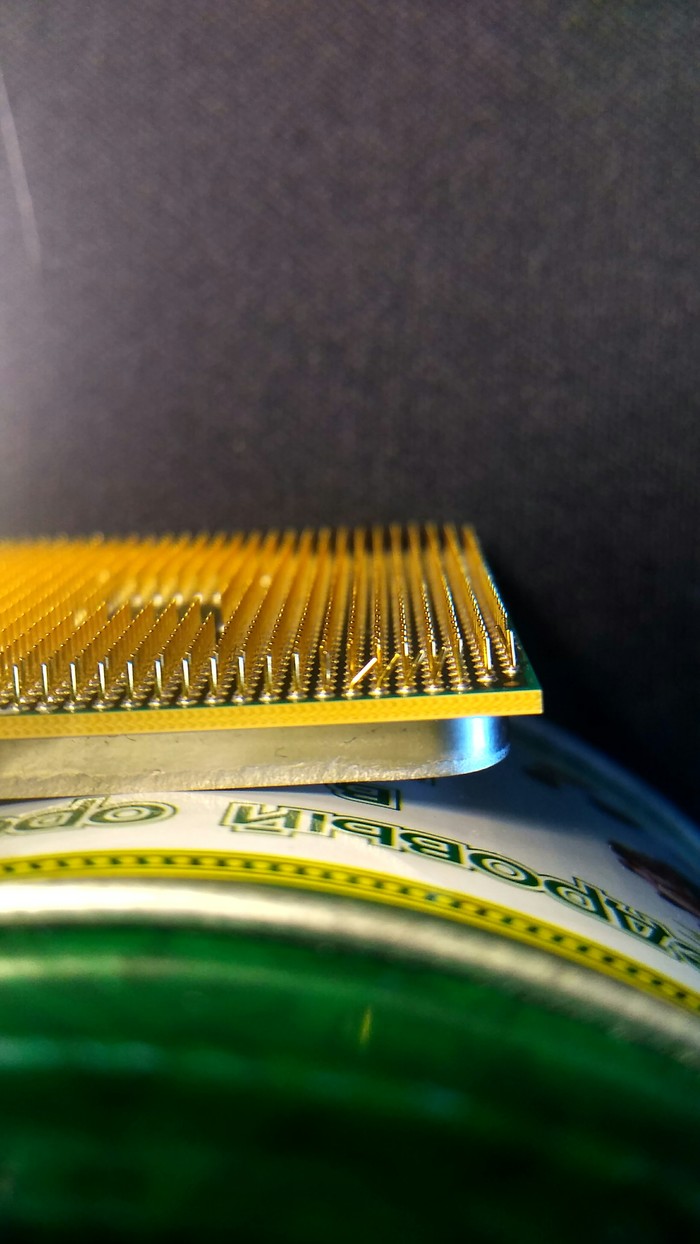

Предистория мне отдали процессор (AMD A6-5400) с погнутыми ножками.

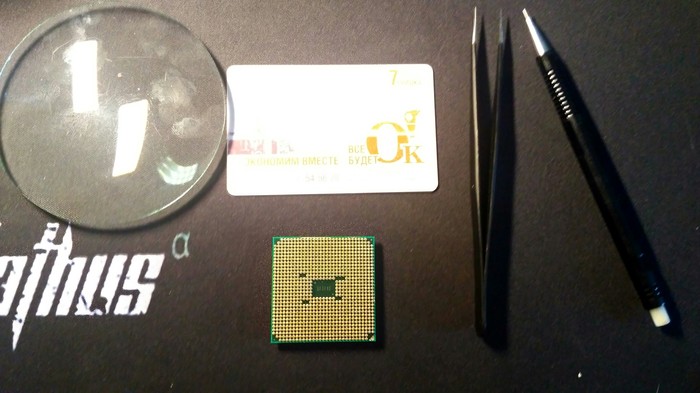

Для ремонта понадобится: механический карандаш, лупа, пинцет, пластиковая карточка.

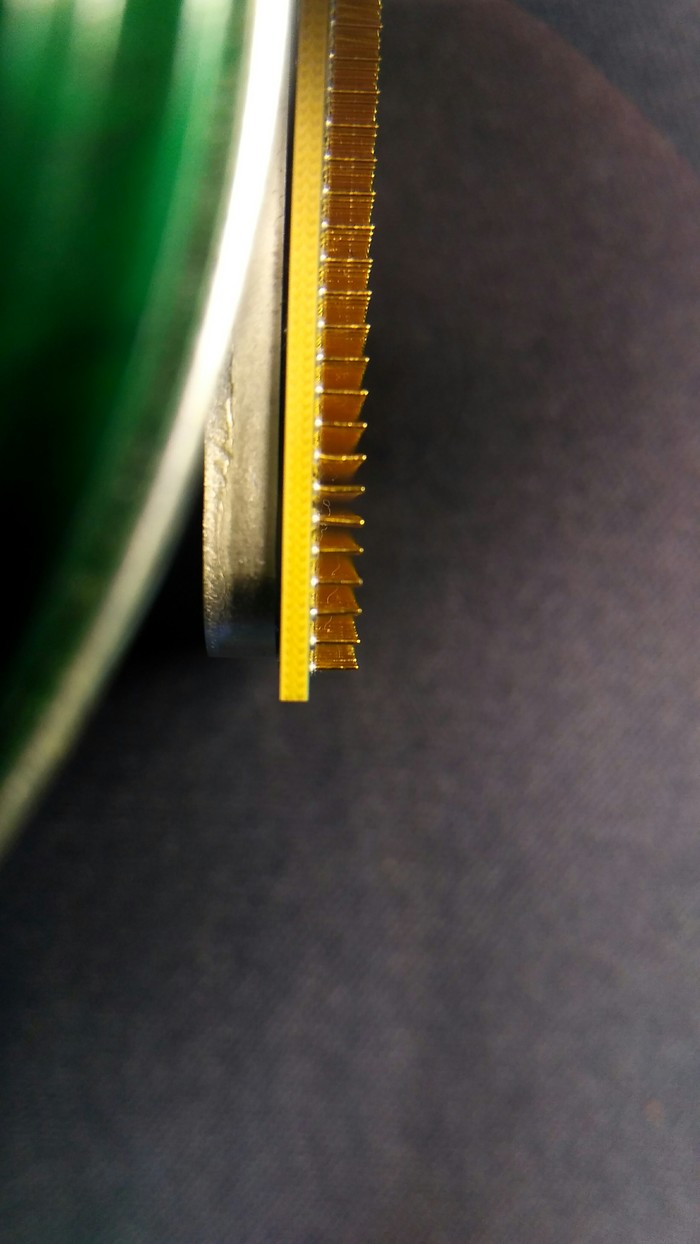

Карандашом выправляем погнутые ножки, карточкой подравниванием ряд ножек.
Проверяем готово.

Работаю на предприятии, обслуживаем электрооборудование. Вышел из строя шкаф ТРИОЛ.

Вызвали нас туда дежурные электрики, то есть оперативный персонал цеха. Вызвали с самого утра. Сказали сделали все, что смогли - не заработало. При первом осмотре было видно следы прогаров на плате блока питания и взорванный транзистор, о чем эти идиоты нам не сказали. Ну а так же видно следы горения. Начали все разбирать и...

Вот такой предохранитель сделали эти идиоты. Второй такой же превратился в уголек, фотки к сожалению не осталось. В беседе с ними узнали что валил дым из шкафа, но сказать они забыли и думали заменой предохранителя все починить. Вот с такими "электриками" приходиться работать.
P.S шкаф перепаяли, отмыли запустили и настроили
