Я уже достаточно давно бросил гиблое дело под названием "Ремонт телефонов" , но иногда для очень важных для меня людей я могу взяться за старое. Значит поступает мне запрос:
"Дочка больше 3-х месяцев назад утопила телефон, он больше 8 часов пролежал в воде, когда это обнаружилось, телефон был отдал в ближайший сервис( в Испании, так как дочка учится там), там нам сняли аккумулятор и сказали что ничего сделать не могут, но аккумулятор снимут чтобы не поступал ток на плату. Далее этот телефон попал в Россию вместе с дочкой конечно, и телефон должен был попасть к знакомому мастеру, но к сожалению он ушел на СВО и телефон был отдан в ту же мастерскую но уже другому мастеру, телефон пролежал там месяц и никаких подвижек по нему нет, сможете ли что-то сделать, так как данные очень важны?"

Буквально в этот же день, телефон уже был у меня, да еще и айпад, но там другая не интересная история.
У Fold 4 как известно 2 аккумулятора, один под крышкой(его и сняли) второй находиться под маленьким экраном. Основная плата выглядит обнадеживающие, следов воды практически нет.
Нужно снимать экран и смотреть что уже у нас там.
А там у нас довольно странная история: экран отклеивался, оксилы от воды не убраны совсем, на аккумуляторе для чего-то стоит перемычка от - к + , так же под разъемом аккумулятора разомкнуты сервисные перемычки. Так как мои познания в компонентном ремонте сильно уступают знаниям моего близкого друга и отличного мастера, мы решаем что будем действовать сложив наши знания и умения чтобы достичь максимального результата.
Для первичной диагностики нам потребовалось:
-2 аккумулятора от самсунг А515
-1 тепловизор
-1 лбп
-1 мультиметр.
Конекторы аккумулятора идеально подошли, на видео видно, что при подключении аккумулятора или питания на прямую около аккумулятора на основной плате, очень быстро и сильно греется микросхема Asl01(контроллер заряда батареи), конечно эту микросхему ждало то еще приключение. Как только подается питания микросхема греется как утюг, и буквально через секунд 30 микросхема так раскалилась что сама отпаялась и упал конечно же на пол, спустя 30 минут, после того как была проведена генеральная уборка (подмели) микросхемка была найдена. Микросхема на шарах, а значит попробуем ее перекатать, подготавливаем микросхему к перекатке, накатываем шарики, и кладем ее в безопасное место на краю большой платформы микроскопа. Берем сам фолд, и подготавливаем место посадки. Когда все уже готово, не находим микросхему на том месте где положили. Снова поиск снова матюки слышно на весь тц. По логике она никуда не могла деться со стола, но как то оказалась на полу под системником. Наконец-то микросхема закатана. Попытка запуска телефона.
Видим только молнию зарядки, и потребление от 0.60 до 1А и сразу же падение в 0. Жмякаем кнопку включения, и видим логотип, далее загрузка, и отключение телефона как только появляется рабочий стол.

Нужен донор...
Запрос в чат мастеров, а в ответ тишина, благо я знаю нужных людей, и уже через час у меня был Fold в пакетике:
-основная плата
-доп плата
-аккумулятор большой
-аккумулятор малый
-все шлейфа.
Так как в моем фолде пострадала в основном доп плата, меняем ее на донорскую, скрещиваем пальца, втыкаем оба аккумулятора уже от донорского фолдика. Пытаемся запустить. Потребление не падает и держится на уровне 1.30А и не сбрасывается. Конечно донорские акб были разряжены, подтолкнем слегка через лпб, и еще раз пробуем. Телефон запустился, минут 20 постоял на зарядке и начал поднимать процент акб. Не растягивая сразу ставим делать копию смарт свитч. Несколько часов и данные уже у меня на компе. Больше 1000 видео на 110гб, 9860 фото, заметки и тд, все копия занимает около 200гб. Все действия проведены в один день.
Так же было выгружено на гугл диск самые важные данные, и контакты чтобы владелица устройства в Испании смогла получить доступ. На момент написания поста, данные сливаются на жетский диск чтобы отдать клиенту. Данную копию можно будет залить на любой Самсунг и получить полную копию Fold 4, вплоть до расположения иконок и списка вызовов.

Фотки прилагаю

Мой телеграмм канал

Сегодня будет лайт ремонт, а именно вот этого старья:

Не. Это 16 pro max. Рано его ещё тут показывать. Это на потом)

Вот 15 Pro max:

Гарантия кончилась?

Хватит. Наигрались xD

Данный телефон, made in India, прибыл ко мне полностью рабочий

Правда перезагружался постоянно.

Без падений, без лишних уведомлений и предупреждений. Сам. Захотелось)

Данная связка логов panic-base, panic-base+socd и panic-full говорит только об одном!

И щас я это покажу.

Разбираю с помощью спец.тачки для разборки.

Она позволяет не оставлять ни единой царапки и нарушения внешнего вида при разборке, а также сохранить защитное стекло, даже битое.

Внутри царит красота

А вот его основное - мамка)

Которую нужно хорошенько прожарить и...

Разделить 😆

Следуя летописям panic я буду сразу снимать и делать реболл процессора на Iphone 15 Pro Max:

Почему?

Да потому что это брак. Вот почему)

Рано ещё процессору идти в отвал. Даже андройды себе такого не позволяют.

Ну ладна. Кроме asus rogphone 5 или ксиаоми mi 11 ultra, первые партии которых начали сыпаться через пару месяцев после покупки.

Ну андроид же топ да? Спишем и забудем)

То ли дело яблоко! Сломалось - срочно в газеты новость)

По сути ничего великого.

Убрал заводской припой, компаунд и ошариваю на свинец (хрю)

А потом ещё и обрабатываю межплатную раму

Жарю мать дальше для соединения двух половинок и вот хорошо

Сеть и прочие радости работают как и раньше. Перезагрузок.нет.

А далее безупречная сборка с восстановлением влагозащиты:

Этот простой ремонт получился с первого раза за 3 часа при чистой стоимости всего в 25 тысяч.

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку:

t.me/rfon_bot

Китайское барахло из списка:
techo
infinix
Sony
blackberry
Nokia

Siemens
Lenovo (кроме серии legion)
Motorolla
А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:

https://www.instagram.com/__rfon

Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0

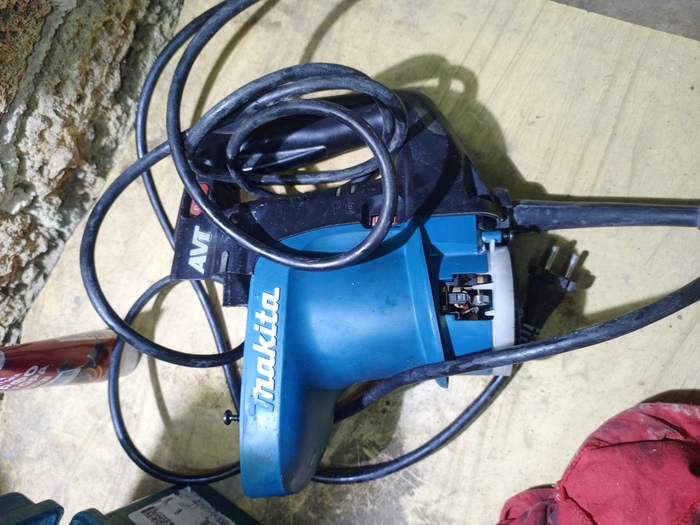

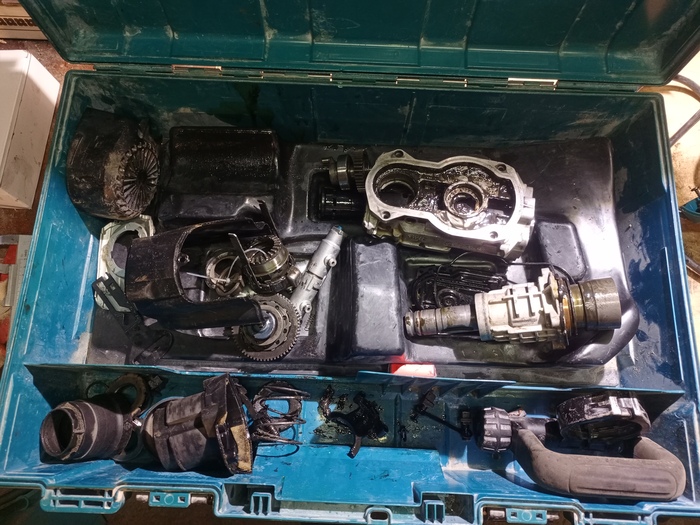

Пикабушникам привет. Решил поделиться своей удачной, а может и неудачной покупкой. Поскольку занимаюсь стройкой, отделкой, и вообще всем, чем можно по этой теме, то и инструмент люблю хороший. А хороший инструмент сейчас стоит ого-го. Сами знаете. Есть у меня перф Makita HR 4511. Который я брал бушным за 25 рублей. И служит он верой и правдой уже лет 6. Показал себя отлично. Претензий нет в принципе. И, как то листая авито, нарвался на объявление о продаже HR 4010c всего за 6000 р в кейсе. Но с оговоркой что мотор задымел. Типа на запчасти. Ну, думаю, дай позвоню. Человек сразу берёт трубку. Из разговора выясняю, что покупал его он новым. Работал мало. И вот на днях он просто задымел. Что и как дальше выяснять смысла нет. Цена бросовая, надо брать. Все как мы любим) Заказываю, он отправляет в тот же день. Перф приходит, в принципе все как и ожидал. Кейс целый, да и по виду вроде подает надежду. Реально не выглядит замученным. Оснастка в патроне сидит очень хорошо и без люфтов, а это показатель малого износа. При попытке запустить мотор вращается, но издаёт звук подгорающего ротора и присутствует сильное искрение на ламелях. При вскрытии, как и ожидалось, оказалось что ротор покинул чат, статор должен быть жив. А редуктор очень сильно загажен непонятно чем, хотя видимых поломок не наблюдается. Все шестерни и новые детали в хорошем состоянии. Ну что ж. Оригинал сейчас не найти, а если и найти цена космическая. Купил китайский аналог за 1000 рублей, щётки за 300 и смазку для редуктора за 400. К сожалению не фоткал весь процесс разборки, т.к. не планировал выкладывать. Ротор поменял. Встал как родной, работает нормально, искрения нет. Электроника исправна, обороты держит. Теперь нужно все отмыть и собрать. Но это уже другая история. Если кому интересно выложу в следующем посте)

Когда я узнал, что для DS Lite есть примочка, которая превращает её в гитару для Guitar Hero, я сразу захотел её купить. Спустя год ремонта консолей, я наткнулся на выгодное предложение и купил почти полный комплект за 1,000 рублей.

Как я сказал, у меня не полный комплект. Не хватает пластикового ложемента для примочки, наклеек, инструкций и стилуса в виде медиатора.

У меня была Guitar Hero на плейстейшн, и мне казалось, что всё управление в игре, в игровом меню было на самой гитаре. Поэтому при первом запуске на DS Lite я подумал, что примочка не работает. В игровом меню кнопки не работали. Ну мне и без того хотелось её разобрать, чтобы посмотреть, что там внутри. Опережая разборку, скажу, что гаджет скорее всего был сразу рабочий, но чистка ему явно не помешала бы.

Начинаем разборку

Сперва откручивается коннектор, который обеспечивает подключение к консоли через слот для картриджей gameboy advance. Этот коннектор бывает в двух версиях: для DS Lite и для DS (так называемая толстая - фатка). На фото выше в левом верхнем углу как раз стоит сменный коннектор. У меня такого в комплекте не было.

Если кому-то удобнее смотреть видео, то вот ролик на Ютубе.

Еще четыре болта и получаю доступ к плате.

Хочу прозвонить контакты, чтобы убедиться, что всё работает. И тут меня подводит мой самый дешевый китайский мультиметр. Он не звонит прямые дорожки, и я понимаю, что с ним что-то не так. Пока кручу его в руках, провод сам выпадает из щупа. На этом разборка могла завершиться, но я решил, что попробую продолжить с одним щупом и проводком. Так разборка простая, мне этого хватило до самого конца.

Контакты прозвонил, плату протер, всё работает.

Продолжаю разборку. На корпусе есть две защелки, которые позволяют снять верхний пластиковый кожух.

Под ним, кстати, располагается сменная бумажка, в разных изданиях она была разной.

Отвлекся, разбираю дальше этот пластиковый каркас на детальки

Тут тоже нужно аккуратно подцепить и снять крышку

А под ней ничего, только штанга, которая держит ремешок.

Но теперь можно отцепить модуль с самими кнопками и наконец-то добраться до их разборки.

Внутри всё лаконично. Небольшая плата, на которой стоят кнопки, и при нажатии они замыкают контакт, сигнал с которого идет на коннектор, который я разобрал в первую очередь. Кнопки довольно чистые, контакты тоже, но, естественно, я всё протер спиртом для профилактики.

Вот так плата выглядит при близком рассмотрении спереди и сзади.

Ну и на прозвоне всё работает как надо. Нажимаю кнопку, сигнал идет, отпускаю - не идет.

Время всё собрать и проверить! Как видно на фото, все работает!

П.С. А через неделю мне удалось на фейсбук маркетплейсе отловить в продаже стилус за 200 рублей. На самом деле, думаю продать этот комплект за 2к и купить полный в коллекцию за 2,5к.

Друзья, я двигаюсь на чистом энтузиазме, поэтому, если понравился пост, буду рад вашим комментариям и буду благодарен за плюсик, ну и за подписку и лайк на ютубе. Спасибо!

Сегодня закончил ремонт новогоднего долгостроя, о котором писал в предыдущем посте.
Ноутбук ACER NITRO 5 на 11 поколении Интел + NVIDIA RTX3060
Ноутбук довольно сильно забит пылью, в результате во время игры выключился.
Был обнаружен пробитый верхний ключ по питанию видеопамяти, то есть 19 вольт питания прилетели на видеопамяти и контроллер в видеочипе.

Тест после замены памяти

Ремонт состоял из замены пробитого транзистора, замены видеопамяти и видеочипе. Хозяин ноутбука отказался от нового видеочипа, его удалось найти за адекватные деньги с разбора. Мертвая видеопамять была заменена с hynix на более качественный samsung.

Вот такая кучка дохлых деталей получилась... На 25к. Рублей.

Запаиваем новый, б/у чип

Далее фото после ремонта

Ну и видео с проверкой )

Ноутбук был выдан прям в тот же день )

Ещё увидимся )

Хотя нет, вот ещё Вам котика, жизнь удалась )
