Телефон времен, когда Xiaomi был еще топ за свои деньги. Очень популярна была линейка Mi5-Mi5s, даже Mi6. Современные Mi уже не скупают в таком количестве. Может просто модельный ряд расширился, поэтому общее количество проданных устройств у бренда все больше, а вот запоминающихся моделей не особо, может люди переходят на другие бренды, может и вообще фантастический вариант – стали меньше ломаться. Но факт в том, что старые Mi все еще в ходу и до сих пор попадают в ремонт.

В данном случае, телефон когда-то хотели починить, потом забросили, а сейчас все-таки потребовались с него данные, и он попал ко мне.

Видно, что его уже усиленно хотел отремонтировать, но вроде без сильных повреждений, просто пытались что-то паять.

Первым делом, нужно подключить к блоку питания и посмотреть, как телефон реагирует.

У телефона паразитное потребление 90mA в первичных цепях. Это значит, что какой-то элемент неисправен, и будет выделять тепло при подаче питания.

Для локализации неисправности я пользуюсь тепловизором.

Так в динамике видно нагрев неисправного элемента. Им оказался контроллер питания Qualcomm PM8994.

Выпаиваем его термофеном

Углы у кремниевой микросхемы сколоты. Видимо, его уже пытался снять, но не очень уверенно.

Достаю чудо-коробочку, которая есть у каждого ремонтника и ищу в ней нужный контроллер.

Беру уже давно заезженный трафарет, который не смотря на свою потрепанность, еще смело отработает несколько лет, т.к площадь микросхем контроллеров маленькая и небольшие неровности металла не так критично влияют на качество накатки микросхем, как, например, у процессоров.

И паяльную пасту. Небольшой совет – не покупайте такую. Хоть там и написан классический состав, но в реале там напихано что-то странное. Если человек опытный, то использовать это можно, но второй раз такое покупать точно не буду.

Прижимаю микросхему трафаретом, сверху намазывается паста, убирается лишнее и после нагрева получаются такие ровненькие шарики.

Вычищаю плату от последствий предыдущих ремонтов. Мажу флюс на посадочные площадки, для более качественной пайки.

После того, как контроллер установлен на место, проверяем потребление от блока питания и наношу термопрокладки на все микросхемы, на которых они должны быть.

Теперь телефон включается и с него можно достать нужную информацию.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

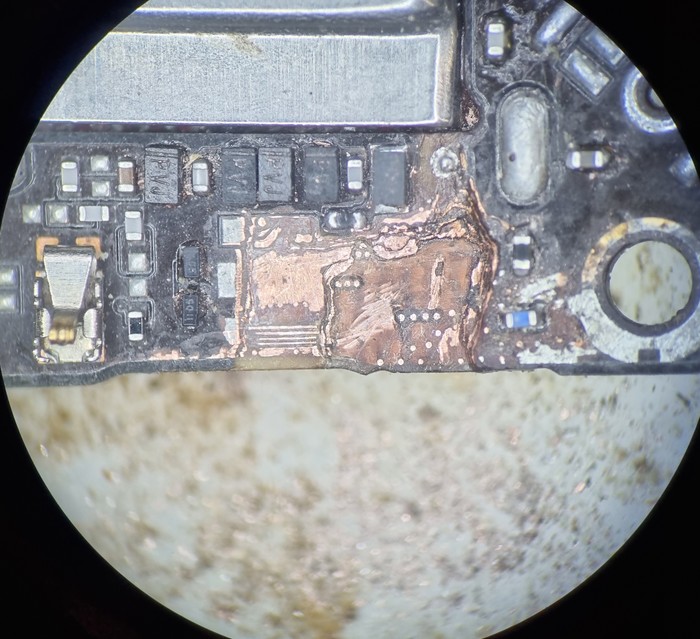

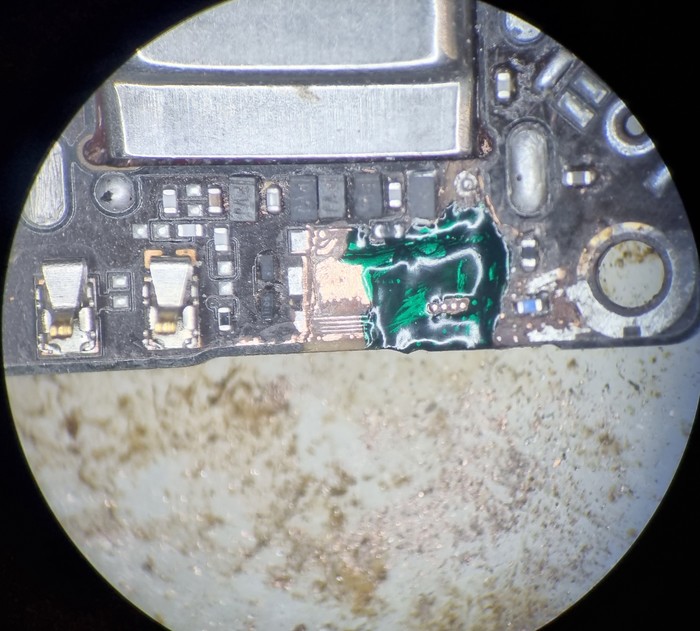

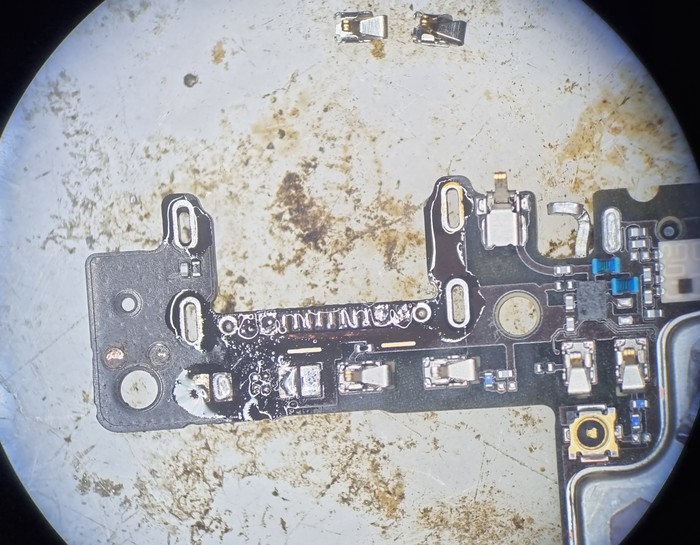

Налаживаем производство Шадринских Франкенштейнов...шутка. ) Обломаю кайф некоторым личностям, которые лучше других знают, что стоит ремонтировать, а что нет. Смею вас огорчить, я и сам считаю подобного рода ремонты не целесообразными. Вот только производятся они не ради финансовой выгоды. Показать клиенту уровень сервисного центра, получить эстетическое удовольствие, от проделанной работы, но точно не с целью получения прибыли. Т.к. финансовых вложений требует колоссальных, времени уходит много, а зарабатывается со всего этого, как с замены 2-3 тристаров. Впрочем, хватит разглагольствовать, приступим к нашему трупику.

Дёргаем NAND.

Сливаем серийники.

Рвём модем. Для удобства предварительно отпаяв SIM ридер.

В EEPROM записаны уникальные ключи, сама микросхема достаточно хрупкая. Микросхему не трогаем, сливаем подпаявшись к контактным площадкам под модемом.

Аналогичным образом заливаем на подготовленную за кадром донорскую доску.

Отпаиваем процессор и NFC модуль.

Накатываем всё, что по на отпаивали.

Припаиваем.

Подсобирываем, прошиваем.

NAND мы не трогали, естественно получаем сбой активации.

Данные с устройства были не критичны, накопители были одинакового объёма, по этому, по считал не целесообразным тратить время на перекидку родного NAND’а. Заливаем слитые ранее серийники через Purple.

Готовченко. )))

P.S. True-Tone не восстанавливал, т. к. датчик развалился от удара, который как известно привязан. Т.ж. кнопка не реагирует на нажатия, ждём от владельца айклауд, в настройках проверим, работает ли сканер отпечатка пальца, если да, скорее всего банальный отвал U10.

Источник: https://vk.com/igor_repair?w=wall-133928723_3358

Доброго времени суток уважаемые пикабушники и мимо проходящие. Все наверное слышали фразу по поводу техники: здесь случился Сталинград... Не важно, будь то двигатель или какая то другая железка. Сегодня ко мне на стол попал усилитель мощности от передатчика FM диапазона на 1 кВт. В анамнезе сгорела плата... Такого я давно не видел, поэтому и решил запилить пост. Встречаем кишки погорельца:

На фото видна плата контроля параметров и интерфейсов усилителя мощности которая находится прямо над блоком конденсаторов. Люди которые это производят выразились предельно ясно, а именно что это не имеет смысла ремонтировать (скорее всего они открыли эту коптильню, знатно офигели и закрыли), их я понимаю и вопросов не имею от слова совсем. Схема здесь такая: питание со шнура 220V приходит на автоматический выключатель C32 двухполюсный, далее трансформатор, два диодных моста, далее батарея конденсаторов RIFA 100V 10000uF, вторичные источники питания. Последовательность такова: пробивает один из конденсаторов батареи, пробитие диодного моста, костер на месте конденсатора, 3 кулька EBM PAPST 4418N производительностью 205 m3/h подзадоривают данную вечеринку во славу кого??? Ток возрастает, вилка потихоньку плавится, автоматика молчит. Вторичка на этом трансформаторе намотана проводом что-то около 1.5 кв. мм... Я так и не понял как отработала защита или выключили люди, но мне кажется что сработал тепловой расцепитель автомата по причине нагрева от костерка.. Ну а дальше немного фото.

Верх сборки конденсаторов под первой платой:

Самое удивительное что шины которыми соединены банки выгнуло в момент аварии, внизу видно, провода решили сбросить изоляцию)

Плата с первого фото:

Ну и собственно виновник данных раскопок:

Приношу свои извинения за повёрнутые фотографии, но не пойму как их загрузить правильно, сайт разворачивает и режет..  К вопросу с банками RIFA, в прошлом посту была подобная неисправность но там к счастью отработал предохранитель, и товарищ @UlisTT говорил про их надежность. В общем так для общего развития, сейчас в сомнениях, возможно буду восстанавливать данную коптилку) Всем добра и здоровья! Берегите себя и технику, она тоже любит когда к ней хорошо относятся.
