Доброго времени суток! Скорее всего это крайний пост перед отпуском, вернусь в августе)))
Надеюсь данная статья будет интересна, покажу методику восстановления оторванных пятаков на чипах видеопамяти и сломаю свою логику, пытаясь понять замысел производителей видеокарт))
Сегодня речь пойдет о типовой неисправности 2000 и 3000 линейки, где используются шим-контроллеры GS9216 (полный аналог AOZ2261NQI). Смысл заключается в следующем - для шим-контроллера, который отвечает за формирование напряжения контроллера PCI, используется напряжение на выводе EN минимально допустимое для запуска (в соответствии с даташит) и в определенный момент времени шим-контроллер просто перестает запускаться. Повышение напряжения на 0.1 вольт и выше решает данную проблему. Также можно поменять местами шим-контроллеры, формирующие 1 вольт и 1.8 вольт, и проблема будет снова решена на неопределенное время. Какую цель преследовали производители видеокарт в данном случае я не пониманию. На карте используются два идентичных шим-контроллера для формирования 1 и 1.8 вольт, при этом в первом случае напряжение EN равно 1.2 вольт, во втором 3.3 вольт.
Для тех, кто не хочет читать портянку - милости прошу посмотреть видеоролик)
А для любителей почитать - прошу ниже)
Итак, делаем замеры основных сопротивлений/напряжений и вот он ключевой момент - отсутствует напряжение на шим-контроллере GS9216 (1 вольт, контроллер PCI)
Производим замеры напряжений EN (еще раз напомню, что таких шим-контроллера установлено на видеокарте 2 шт)
Как я и говорил выше - 1.2 вольта. Теперь сравним значения на аналогичном шим-контроллере, отвечающим за формирование напряжение тактового генератора 1.8 вольт
В данном случае сигнал EN составляет 3.3 вольта, что с достаточным запасом, относительно минимального значения в даташит, и соответственно напряжение 1.8 вольт формируется без проблем. Далее прошу ознакомиться со схемой и самим даташит
Данный участок касается "проблемного" шим-контроллера
И аналогичный шим-контроллер, для формирования 1.8 вольт
То же самое включение, идентичная микросхема, но как видите, вместо резистора на 17.4 ком установлен нулевик, а резистор нижнего плеча отсутствует (извиняюсь за каракули, но думаю смысл понятен). Теперь обратимся к даташит на сам шим-контроллер
Как можете наблюдать, 1.2 вольта это минимально допустимое значение, шим-контроллер по истечению времени перестает на него реагировать, причина кстати, такому поведению мне тоже не до конца ясна. Но факт остается фактом, это болячка, которая превращает рабочую видеокарту в нерабочую в случайный момент времени))
Далее, как я писал выше, что бы заставить шим-контроллер работать, достаточно увеличить напряжение на выводе EN, что я и сделал, взяв за основу схему от МСИ, где резистивный делитель состоит из двух одинаковых резисторов по 10 кОм.
И напряжение после резистивного делителя теперь составляет 1.6 вольт
И напряжение 1 вольт шим-контроллер формирует как в аптеке)

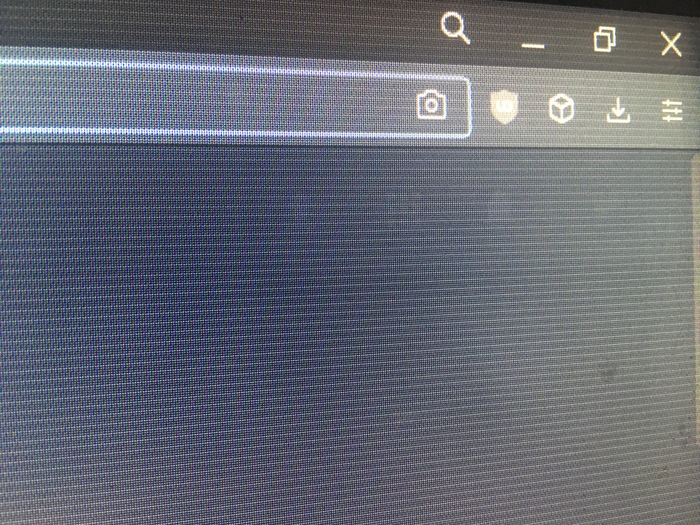

Но страдания с данной видеокартой на этом не завершились (со слов владельца неисправности в виде артефактов стали проявляться после переезда и видимо механического воздействия), в моем случае при малейшей деформации платы видеокарты переставала определяться ПК - значит идем к реболлу ГПУ
Кстати, немного доработал в очередной раз паяльную станцию - верхний нагреватель теперь кварцевый (более подробно рассказал в видео в начале поста)
А так как трафарет я профукал раскидаю шарики в ручную))
И такой конечный результат. Далее карта перестала реагировать на механическое воздействие и можно перейти к заветному и всеми любимому МАТС))
Ошибки в двух каналах - не беда, снимаем чипы памяти
В одном случае просто серые пятаки (справа) и во втором вырванные с корнем (соответственно слева). Для сбережения бюджета владельца я решил восстановить пятаки, а не менять чип памяти полностью. Процедура не сильно сложная, при должной сноровке
Как говорится - делай раз, два и три)
Далее устанавливаем чипы памяти на свои места и видеокарта прошла тест без ошибок и снова вернулась к полноценной "жизни")))) Собираем, тестим, майним)
P.S. Благодарю за внимание, надеюсь пост будет интересен и поможет начинающим мастерам))
