Вопросы к людям, ремонтирующим смартфоны:
Дочь разбила экран на смартфоне Vivo Y91C. Глянул в интернете - замена от 700 до 1500 р. Экран в трещинах, но телефон работает исправно. Приехал курьер, выдал квитанцию, сфотографировал со всех сторон телефон. В тот же день звонит мастер:
- Вы пользовались ли телефоном после того как разбилось стекло?

- Да, говорю.

- Это очень плохо. Между стеклом и дисплеем может попасть стеклянная пыль, которая при отклейке стекла струной повредит дисплей. Посмотрю, что можно сделать.

Через некоторое время перезванивает:

- У меня для вас плохие новости. Под стеклом пыль, срезать его я не буду, т.к. телефон может перестать работать вовсе. И вообще он не сегодня-завтра перестанет работать. Если вы настаиваете, могу переклеить стекло, но без гарантии.

- Хорошо, тогда не ремонтируйте

- Могу предложить замену всей дисплейной групппы. Это будет стоить ок 6,5 тысяч
- Нет, спасибо. Ремонтировать за 6,5 телефон, купленный за 8 не вижу смысла. Куплю другой.

- Вы поймите, сейчас перебои с поставками, нормальных телефонов нету, как и нормальных запчастей. Что вы сейчас купите за такие деньги?

- Xiaomi, например

Тут я по телефону услышал, как "мастер" закатывает глаза:

- Я говорил про нормальные телефоны, а не те, которые через год-полтора перестанут работать.

- И всё же я не готов. Пишите отказ.

В итоге от ремонта отказался, забрал телефон, заплатил 250 за курьера.

Вопрос 1: Действительно гипотетическая пыль может повредить дисплей при срезании разогретой струной или меня просто пытались развести на дорогой ремонт? Есть ли смысл обратиться в другой сервис?
Вопрос 2: Стоит ли перед тем, как отдать телефон, проявить осторожность и  выйти из всех аккаунтов?

Приветствую.
Имеется старенький шуруповерт,
прослуживший верой и правдой, около 5 лет. Вот с такой аккумуляторной сборкой, которая благополучно умерла.
Поиск в Тырнете, даëт результат с ценником от 5000.
Считаю, что это - негуманно.
Подскажите плиз, где можно найти
и купить дешевле?

Приветствую всех!

Решил выложить данный пост, так как считаю, что данный ремонт двух видеокарт, будет интересным. Обе карты имеют проблемы с питанием, начну пожалуй с более интересной)

У данной карты имеется заниженное сопротивление по 3,3v., виновника найти не проблема, имея весь необходимый инструмент, подаём питание и смотрим через тепловизор что будет греться, всё просто)

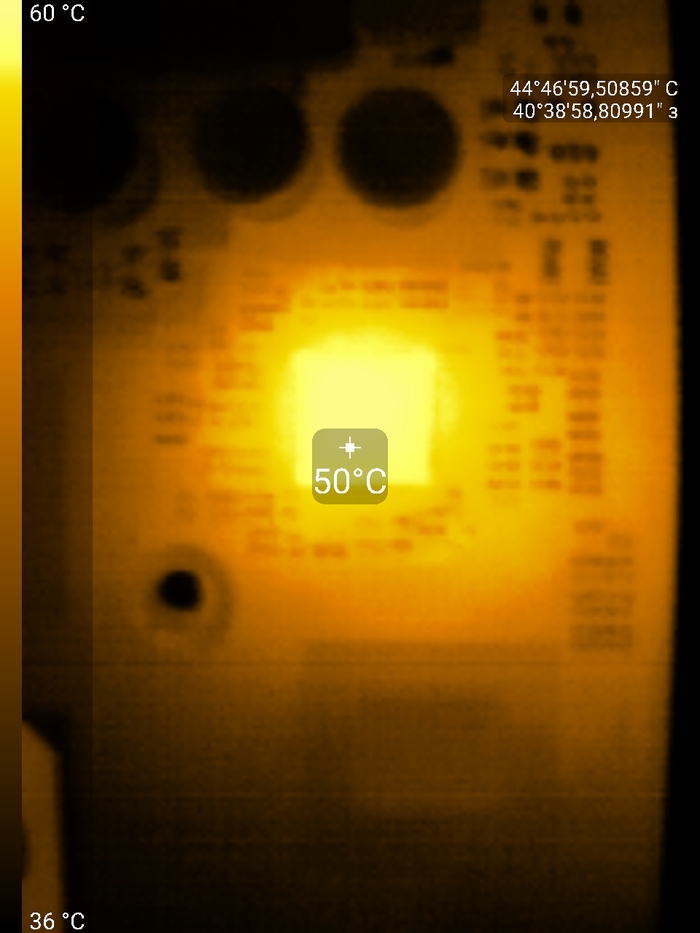

Как видим шим-котроллер разогревается довольно таки не слабо, именно он и садит линию 3,3v.  на землю, по входному питанию VCC, 39 нога

Выпаиваю шимку, сопротивление приходит в норму, появляются килоомы, однако когда на месте будет исправный шим, сопротивление будет порядка 180-200 ом

Ну дело за малым, нужно найти(заказать) исправный шим и посмотреть на результат, но вот здесь не всё так просто...

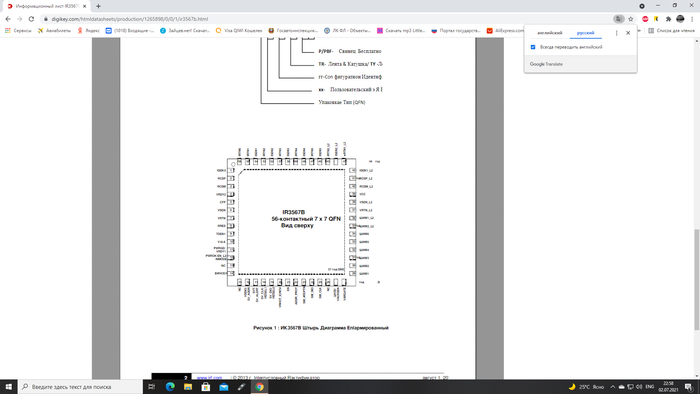

С завода установленный IR3567B, на данной видеокарте, имеет собственную прошивку именно под конкретную карту, выход один-искать донора.

А нашёл я аналог данного шима- это ASP 1300 Digi+vrm, правда с другой видеокарты, это скажется конечно, позже расскажу как именно)

Запаяв микросхему, на своё новое место, обнаруживаю что не запускаются питание памяти и контроллера памяти, ну и основное питание гпу, начинаем капать дальше)

И нахожу я следующее: отсутствует сигнал ENABLE на 7-й ноге GS7256(шим питания контроллера памяти) ,отсутствовал он и на других шим-конроллерах, но вот нужно ещё знать, какое питание должно запускаться раньше, вызваниваю куда уходит данный сигнал, наткнулся на шестиногую микросхему(её видно на предыдущем фото), на другой стороне платы, именно она и оказалась причиной.

Далее карта запустилась, проверил осциллографом, все шесть фаз работают, а вот с производительностью не всё так радужно), обратите внимание на частоту GPU, она не поднимается выше 400Mhz, хотя в гпузет показывает порядка 800Mhz...

В автобёрнере поигрался с настройками и добился нормальных результатов, выкрутив поверлимит на 30% и убрав вольтаж на 87mv.

А вот связан данный прикол, именно с нашей новой шимкой, у которой прошивка от другой видеокарты, по этому и происходит сбой, как вариант: можно подобрать биос, с которым карта будет работать более корректно.

Переходим к карте номер два, здесь ситуация немного другая, но проблема схожая: отсутствует питание VDDC, наш старый знакомый IR3567B, опять оказался слабым звеном)

Проблема заключалась в следующем, отсутствовал сигнал PWR GOOD, который формирует сам шим-контроллер, далее он идёт на U1000, которая должна выдать PWROK

Заменяем наш шим, на всё тот же ASP1300, так как нашёл я только его, как и в предыдущем случае, получаем всё те же непонятки с частотами, то есть в играх и бенчмарках, частота не может превысить 800Mhz,хотя в отдельные моменты(при загрузке самой игры) видно что частота достигает максимального значения,

Нужно вручную выкручивать в автобёрнере, что бы карта работала полноценно, как то так)

Надеюсь было интересно, всем хорошего летнего отдыха!

https://vk.com/id345960171

Всем привет.В этом посте постараюсь подробно описать всю боль, при замене стёкла на iPhone XR.
Если вдаваться в техническую часть, то до iPhone 8 Plus, дисплеи были incell( сенсор был встроен в матрицу и повредить его крайне сложно. Но в Xr и 11 apple пошла по пути удешевления и сделала сенсор как на обычных телефонах- отдельным.

Фотографии делал на ходу, а срач упорядоченный хаос на столе- неотъемлемая часть любого мастера. Если у мастера на рабочем столе порядок- значит закрадываются подозрения, что он или не работает или возможно умер)

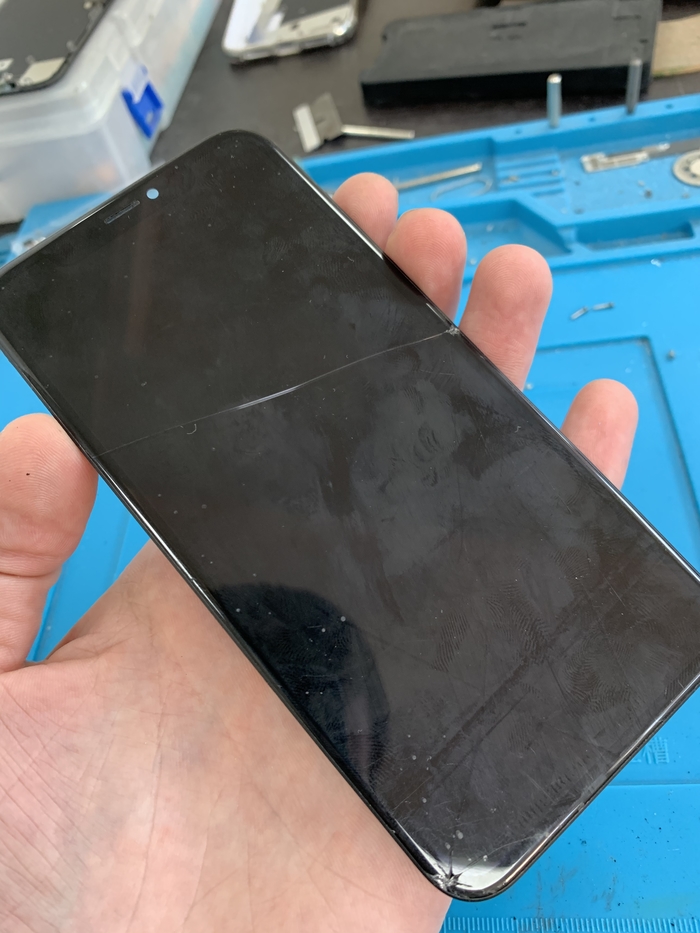

Итак, у нас есть пациент на замену стёкла.

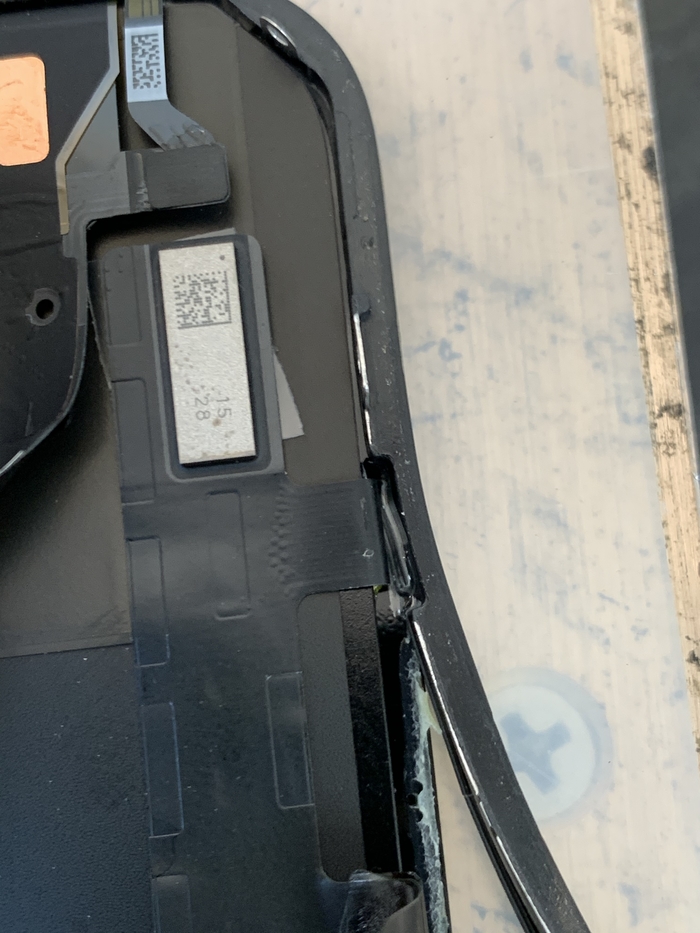

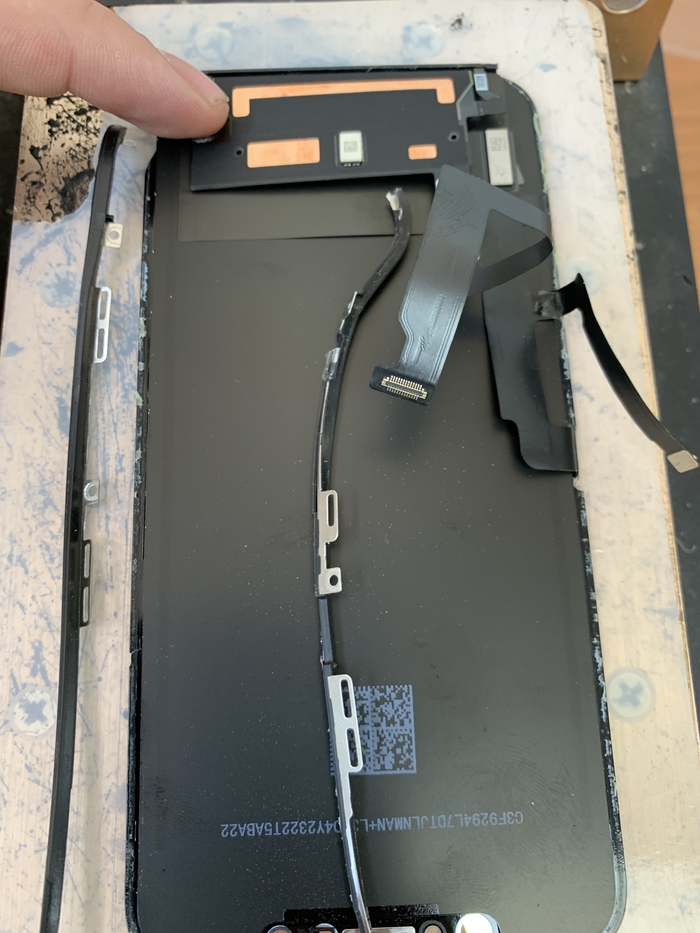

Демонтируем дисплей с телефона, тут даже фото не будет, таких видео полон ютуб. Кладём на сепаратор, начинаем греть и снимать рамку. Клей рамки ядреный, его большой слой, отходит очень тяжко. Примерно на середине процесса дисплей нам говорит «сюрпрайз мазафака» и мы видим что самая нежная часть шлейфа тачскрина залита клеем и приклеена к рамке. Перекрестимся и продолжаем тянуть. После снятия рамки дисплей выглядит так

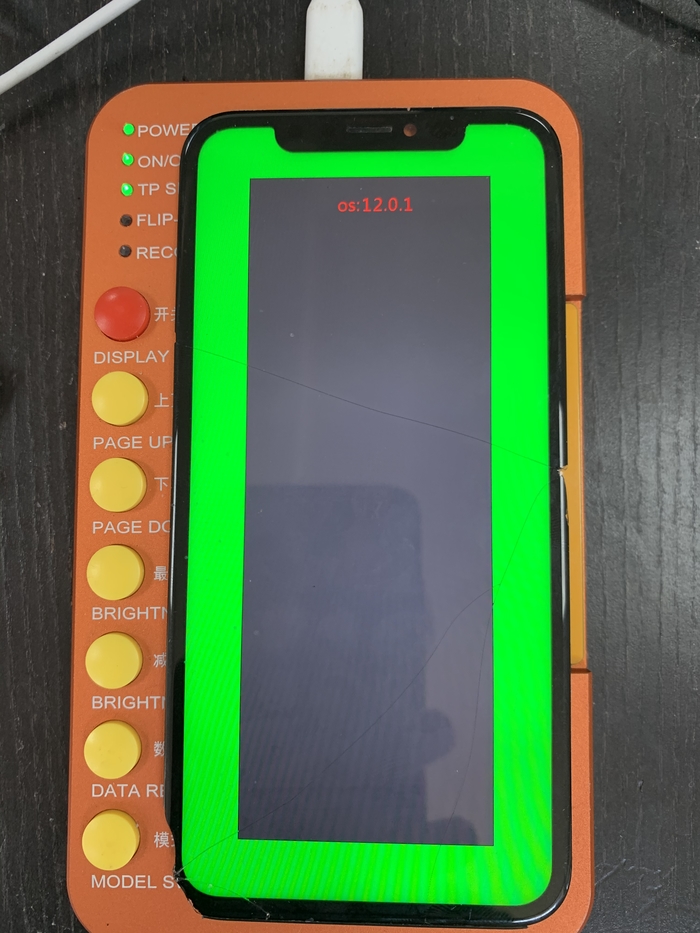

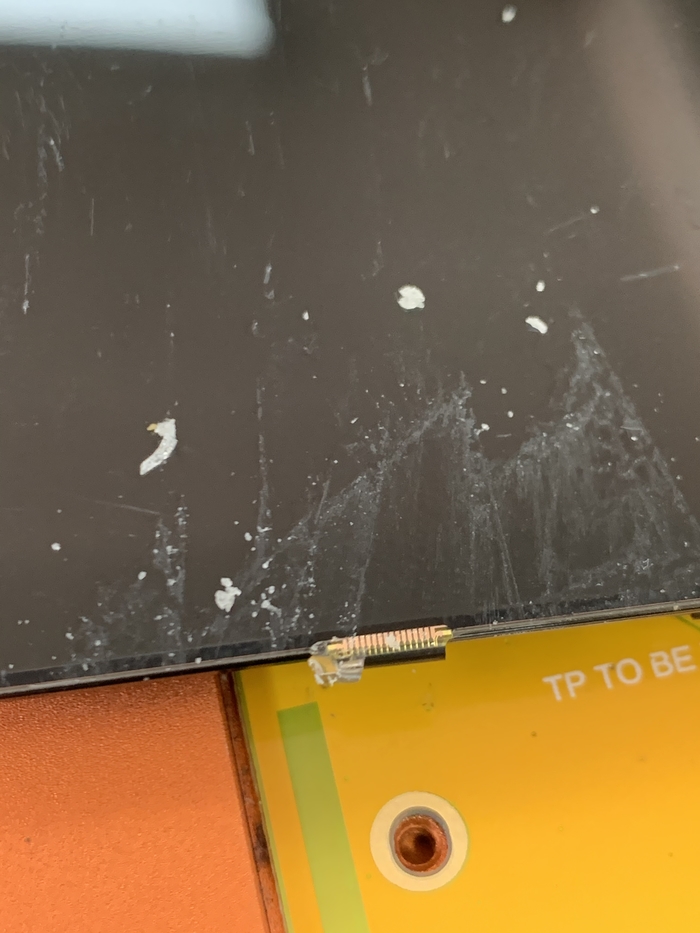

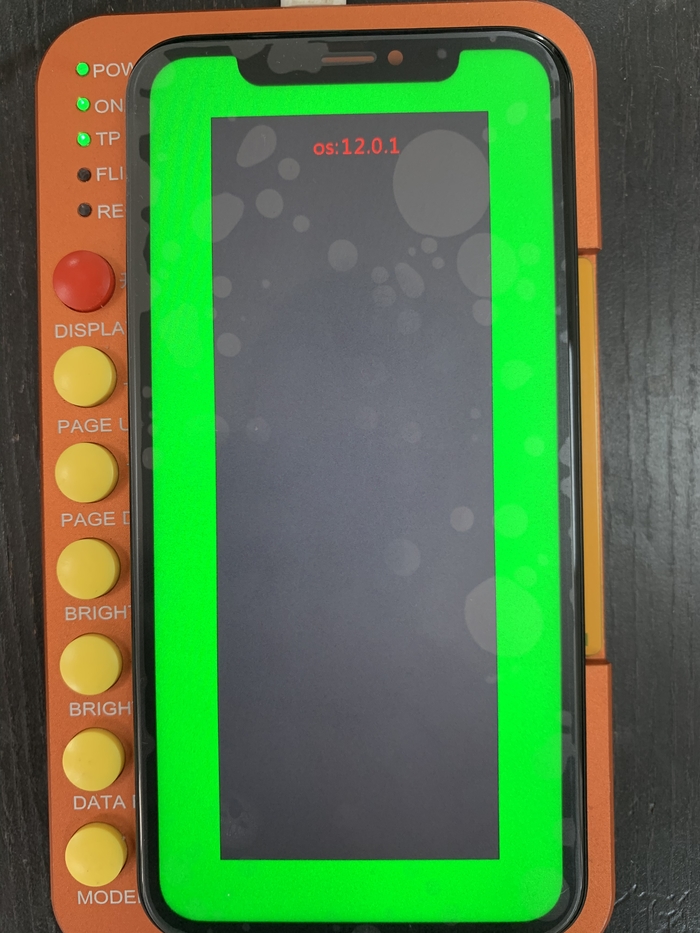

После этого варварского процесса проверяем тачскрин на тестере. Тестер говорит, что все хорошо, все зоны работают.

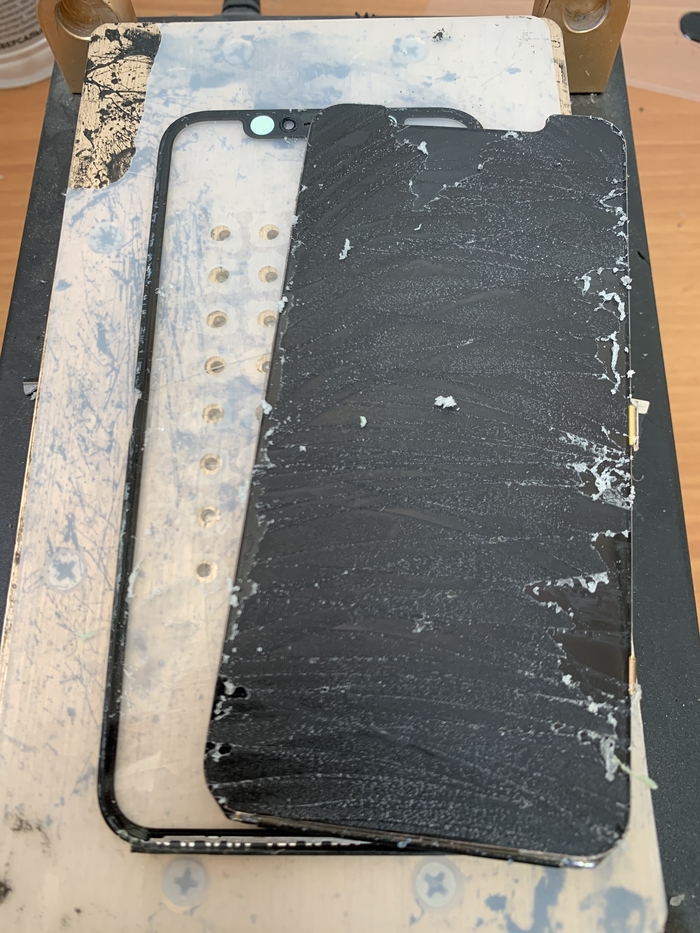

Далее берём в руки леску и начинаем пилить. Клей жесткий, леска пару раз обрывается, но миссия завершается успешно

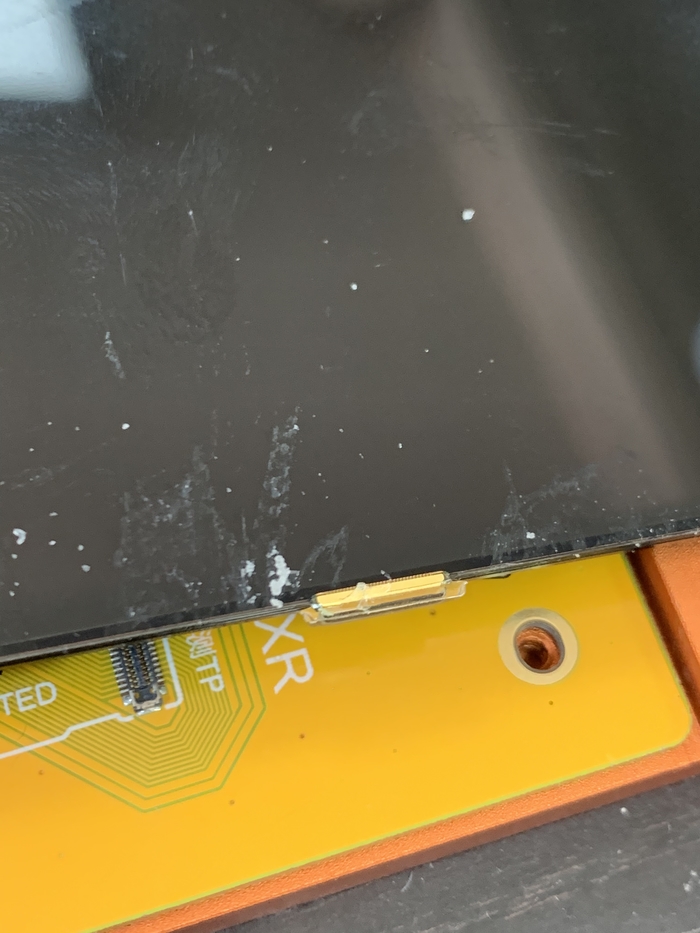

Счищаем клеевой слой и видим что шлейфы все ещё залиты тем клеем. Ъуъ сука. Подогреваем чутка и снимаем.

Дальше отмываем дисплей до идеала

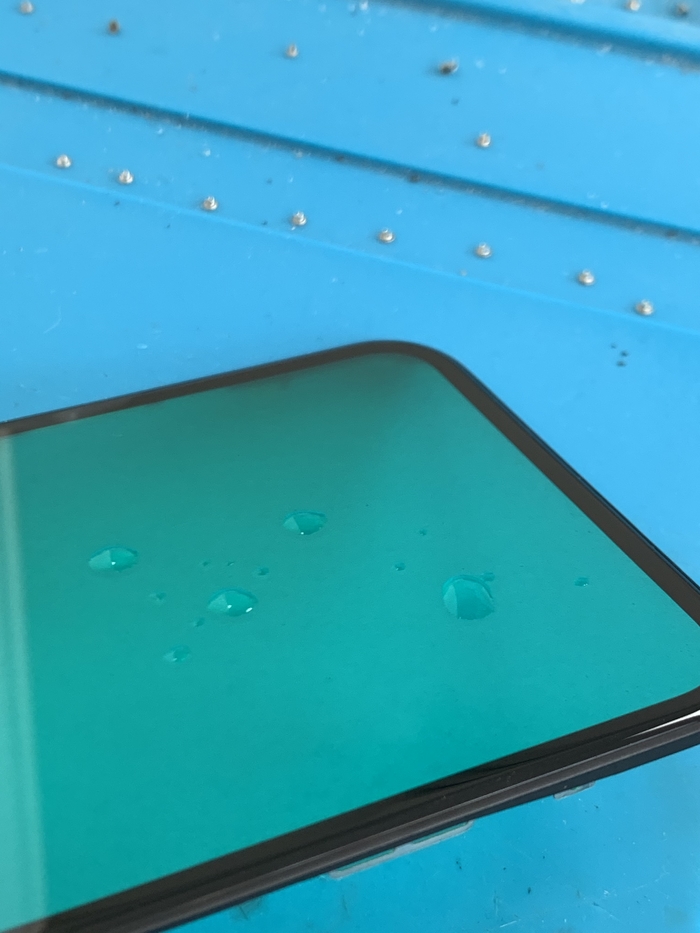

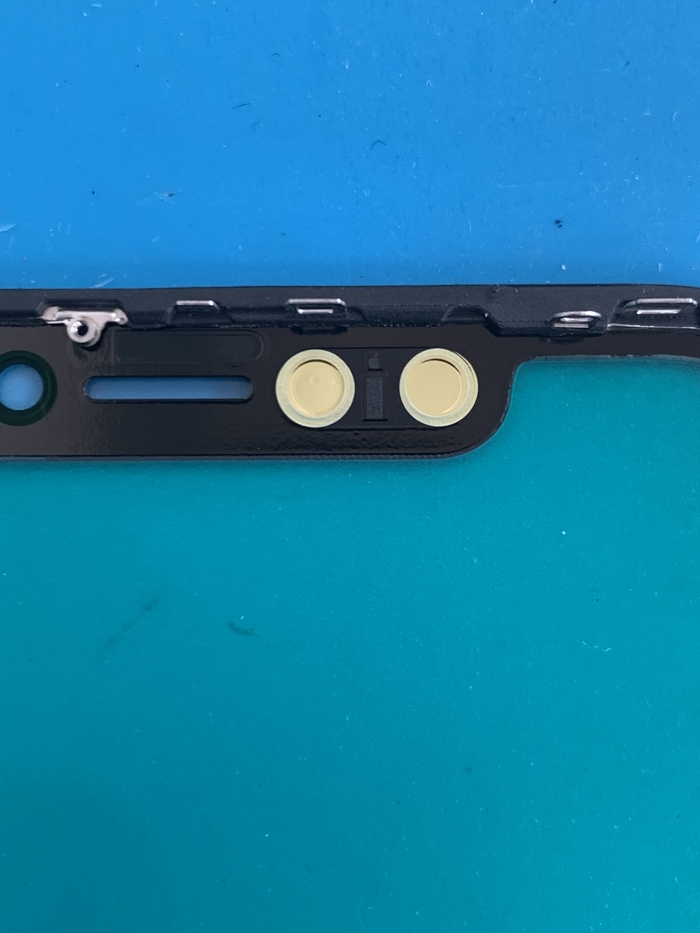

Стёкла использую самые лучшие типо «оригинал». Apple просто продаёт стёкла отдельно от дисплеев, за счёт этого и держатся на плаву, ага) Но оставим моральные аспекты другим, а вот вам фото стёкол с олеофобом и яблочком. Но все же не оригинал.

Накатываем на дисплей OCA плёнку(клеевую) и фиксируем стикерами этот неугодный шлейф тачскрина, который ужасно мешается.

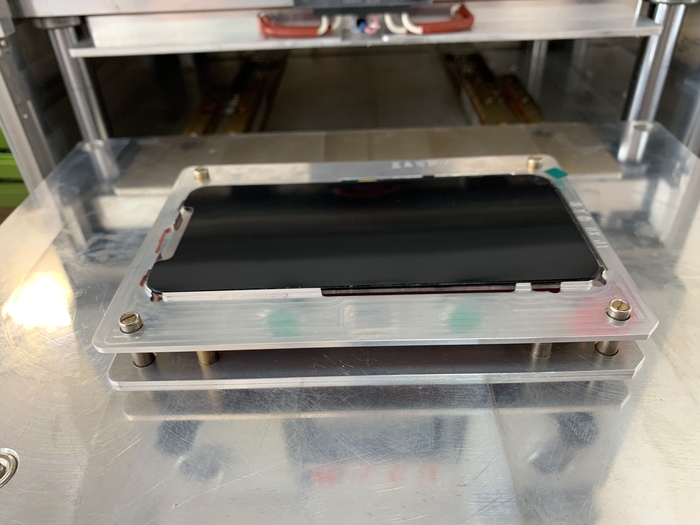

Кладём этот дисплей в высокоточную форму за 40 гривен 5000+ денег и устанавливаем всю эту конструкцию в вакуумный пресс. Пресс кстати YMJ, клею и слёзы счастья вытираю, уже больше 2000 дисплеев, ни одной поломки и стабильный результат.

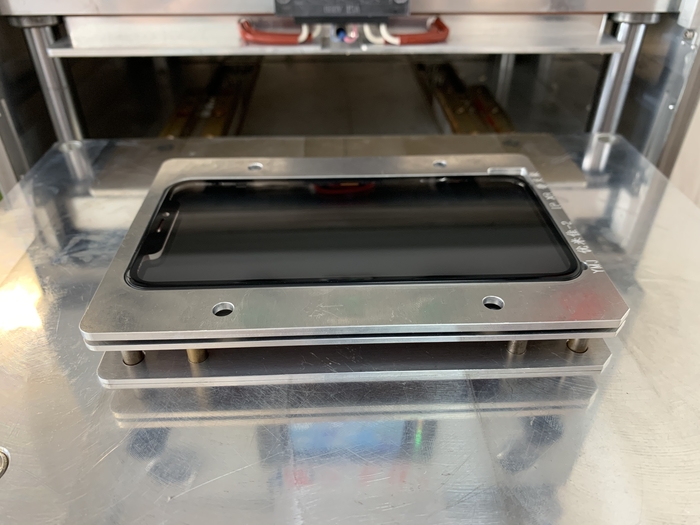

Кладём на штырьки сверху стекло и запускаем шайтан машину

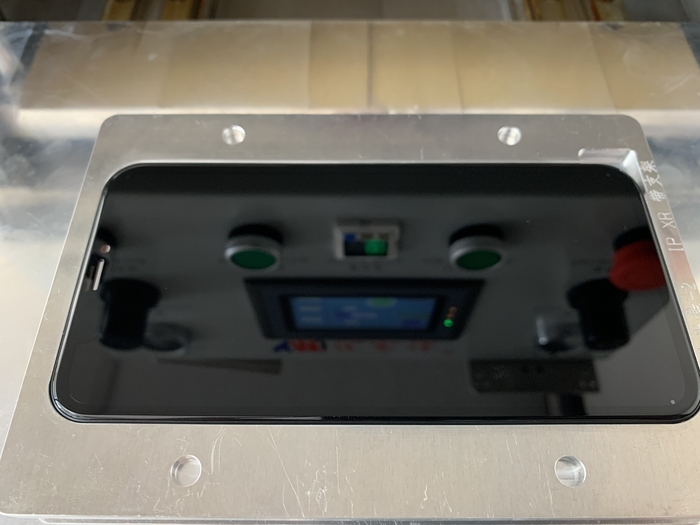

Сегодня мне пришла новая зелёная форма для XR, и почему то эта форма сразу испугалась и выдала мне идеальный результат спустя минуту. Вот всегда бы так)

Проверяем этот полуфабрикат и засовываем в автоклав, чтобы вышли оставшиеся пузыри.

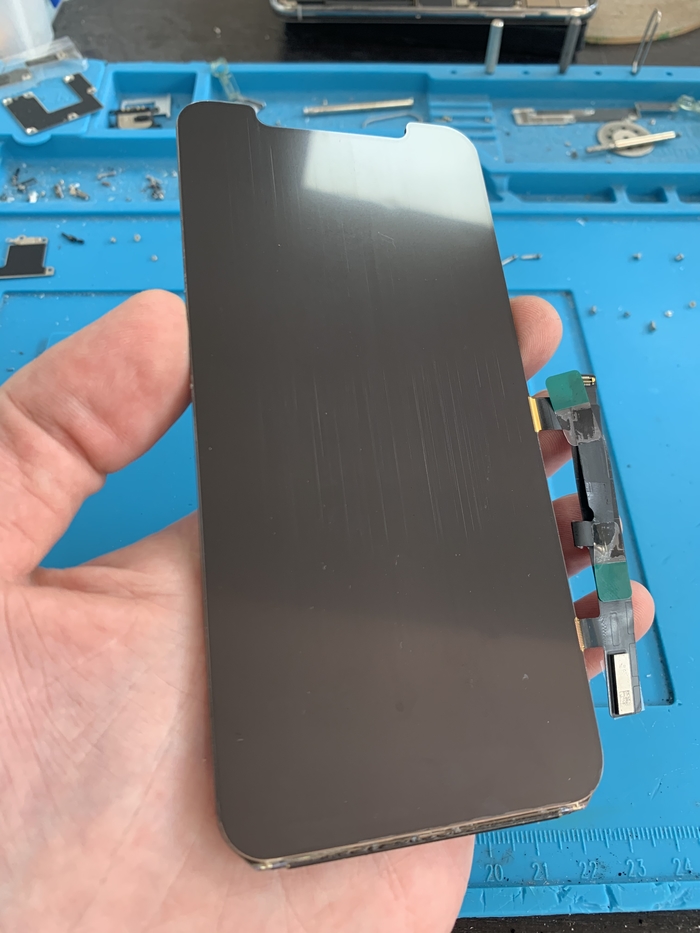

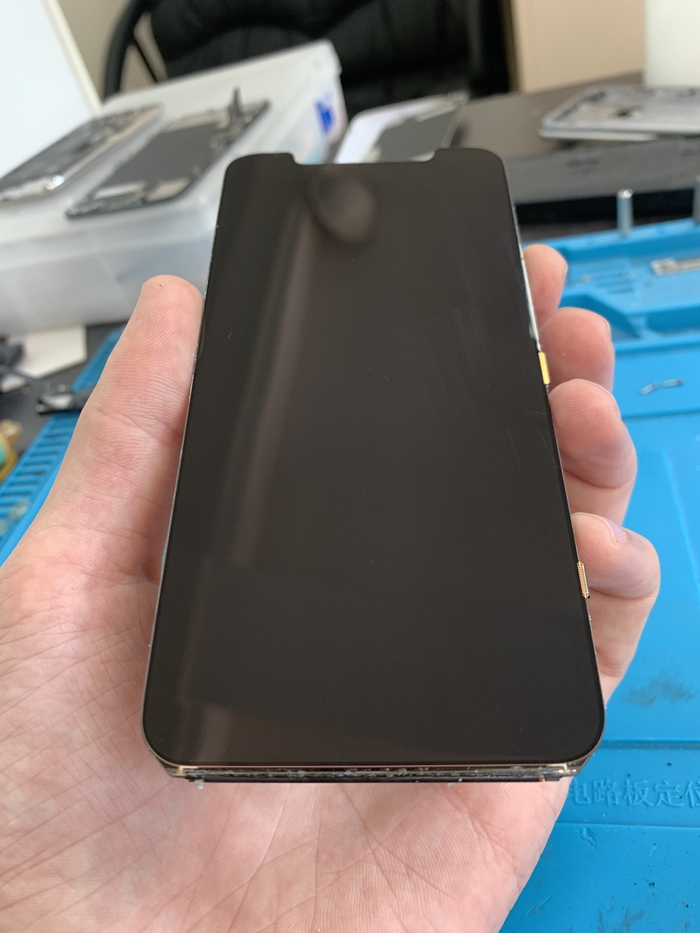

Собираем обратно телефон и вот готовый результат.

Результат идеальный, клиент доволен)

Добрый. И почему то завелось так, что если на айфоне пропадает сеть, то всегда виноват модем. Причём это касается не только клиентов, а и многих мастеров тоже.
Постоянный сервис снова обратился ко мне с поломкой, говорит: модем нужно катнуть сколько денег?
Обрисовываю ситуацию про модем и разброс цен.
Сейчас покажу на примере, почему не всегда виноват модем при сбоях с сетью.
Собсно вот:

Ну хрен знает, может реф, пайка там отвалилась или чьих нибудь китайских соплей накидано. Но плата чиста:

Впринципе тут сразу понятно стало - отломали кусок текстолита, на котором сидит часть сети.

Отседова проблемы с сетью, слабый wifi и дикий жор акб. По хорошему, правильно и надёжнее было бы сделать перенос микросхем на новую плату, но сервису не понравилась цена и такой: ну ты сделай на две недели как нибудь, а если вернётся - пошлю её и всё.
А на сайте у них внимательное отношение к клиенту))
Ну да ладно. Предупредил, что гарантий в этом случае я не даю. Вернее она есть, но до двери, а как многим известно - дверь у меня в полуметре xD
Итак, что тут у меня есть на этом роге:

Красным отметил линию слома и резистор с обрывом RFEE2. Ясно. Предвкушая лёгкий ремонт я снял верхний коннектор и расчистил под ним чуток текстолита:

Видно, что часть дорог просто развалилась. Но это второй слой. А надо третий:

Позвонив на эту линию я снова нашёл обрыв. Да чтоб тебя. Легкотни не будет.
Далее жесть.
Делаю перемычки:

Замазываю уф маской и ставлю разъём:

И кидаю провод напрямую до трансивера через всю плату:

Готово)
Но тут то и ждало разочарование - прошивки модема так же нет.
Снимаю сам модем:

И вызваниваю каждую линию на обрыв.
Обнаружил только одну пустую линию:

Линия тактовой частоты для промежуточного усилителя. Но что бы из за неё, да и не было прошивки модема. Бред. Но это нужно восстановить

Так как линия больше нигде не выходит до разлома, то делаю принудительную.
И тащу её до того самого усилка:

Использовал 3 разные перемычки)
Монтажирую модем обратно:

Чудеса:

Вот так пришлось извертеться

Закрываю всё это дело и приступаю к усилению сигнала сети. Рог то сломан)
Делаю пару перемычек:

Замазываю, что бы не развалилось:

Вот теперь готово:

Такое случается не от падения, а от неквалифицированного ремонта. Тут менялся нижний шлейф изначально и многие просто не знают, что под вспененным скотчем есть маленький винтик. Плату резко поднимают и только потом замечают его. А дальнейшее падение телефона просто добило это место. Конец истории.
Гарантии? Их нет. Следующий ремонт может неплохо так испортить то, что я натворил)
Будет ли работать?
Будет, если не ронять телефон.
Цена данного ремонта 4 тысячи. Сложный ремонт? Нет. Тут по большей мере тратиться очень много времени на изучение схем и что куда зачем, поэтому сеть на айфоне не всегда делается быстро, порой приходится даже катать телефон по Москве, что бы понять отремонтированно это или нет.
Привет 11 pro, который я делал и катал по Москов почти 3 недели)

Больше фото/видео ремонтов есть у меня в инсте. Там же можно задать интересный вопрос.

Увидимся...
