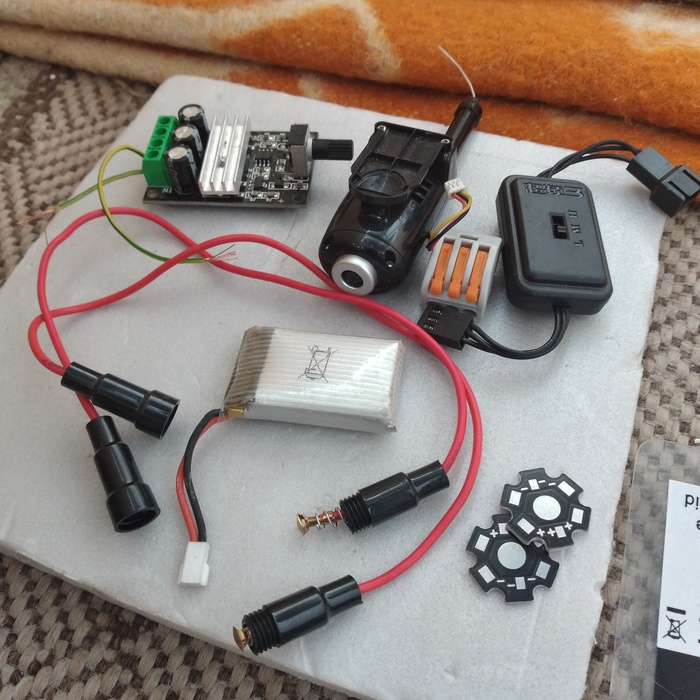

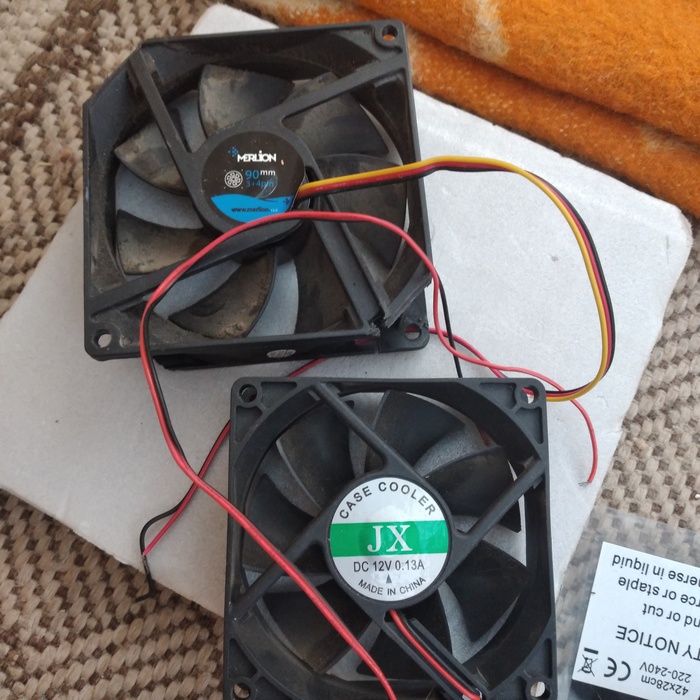

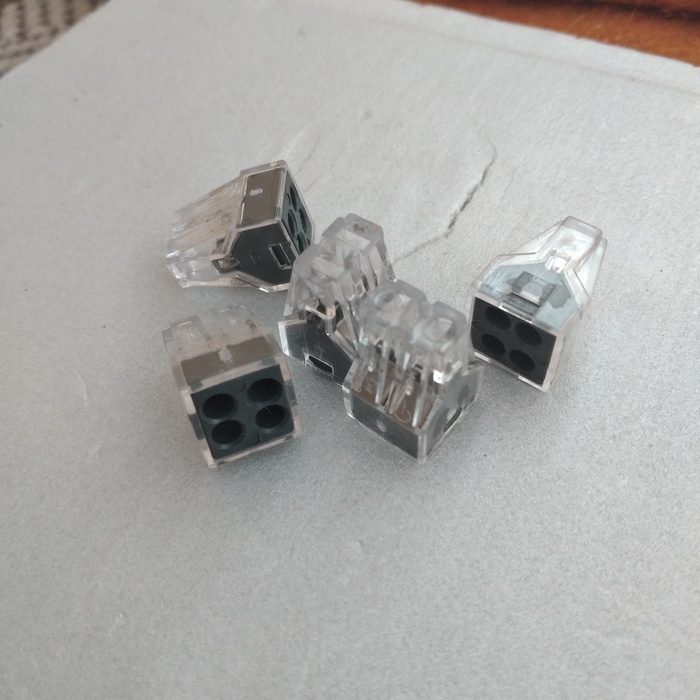

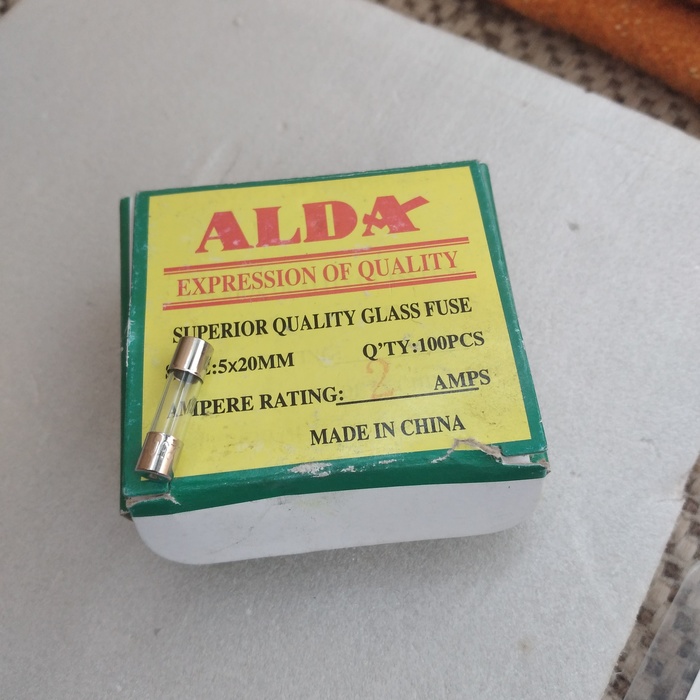

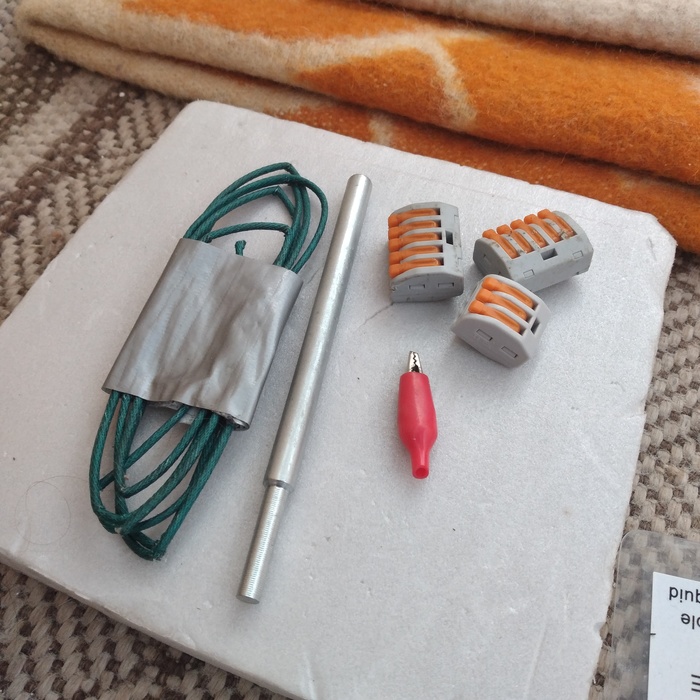

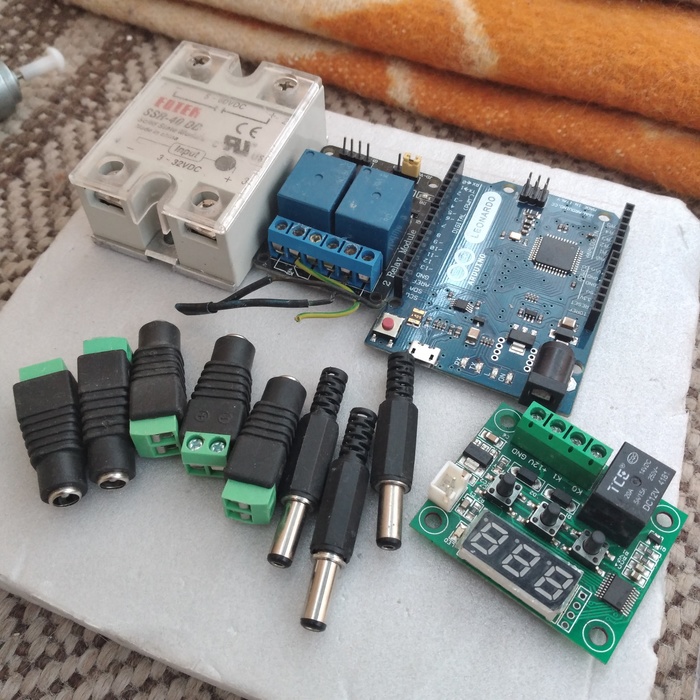

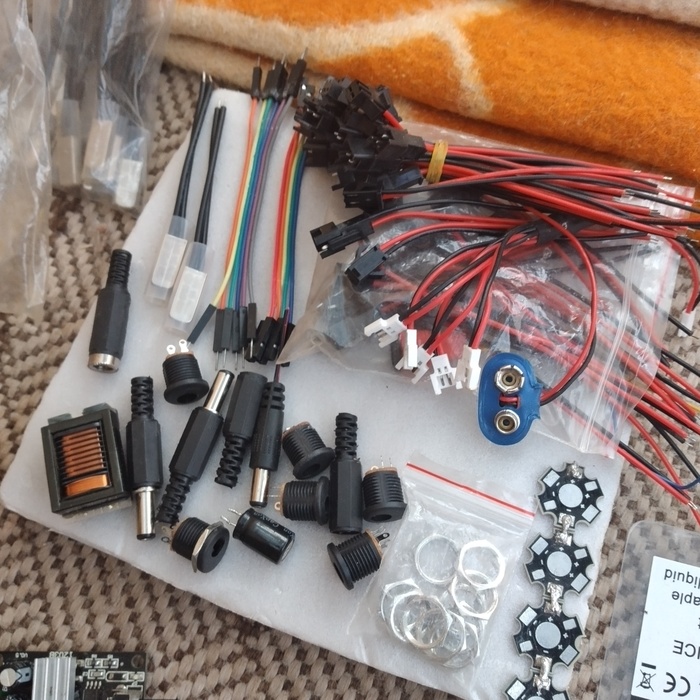

Разбирала вещи брата, которого недавно не стало. Среди них нашла  запчасти для электроники или .... я не скажу точнее.

Находится всё в Украине Днепропетровская область г.Павлоград.  Если кому-то они нужны,  могу отправить укрпочтой или Новой почтой.

Писать можно на почту  ekan10781@gmail.com

P.S. Уже отдали...

Здравствуйте, ребятки.
Мой первый пост будет о ремонте предтоповой десктопной материнской платы на 1155 сокете, полюбившейся многим за наличие 7ми разъемов PCI-E и добротной системой VRM

Со слов клиента: плата включается, но кина нет. И, если проблема не в чипсете, то будем чинить.

Приступаем к диагностике.

Первым делом нужно провести визуальный осмотр на наличие механических поврежений, следов залития/коррозии, и явно сгоревших элементов. Этот этап материнская плата прошла без выявления каких-либо замечаний.
Далее, проверяем сопротивления по основным линиям питания, а именно:
- 12в с обоих разъемов подключения БП
- 5в и 3.3в
- далее выходные дросселя преобразователей на питания памяти, ядра процессора, встроенной графики и системного агента, питание хаба и дата-линии usb
И здесь оказалось все в порядке, пробуем запускать.
Слова клиента подтвердились, плата включается, но инициализации нет.

Смотрим, что там по имеющимся напряжениям и находим виновника торжества - не работает система питания оперативной памяти

По имеющемуся куску схемы, понимаем, что ШИМ контроллер у нас запитан (на 5 ножке 12в есть), разрешающий сигнал на включение имеется, а на выходе не то, что должно быть.

К сожалению, на донорах такой микросхемы не оказалось - пришлось заказать и немного подождать.

Микросхема приехала довольно быстро.
Выпаиваем нашего подозреваемого, проходимся по контактам материнской платы паяльником со свинец-содержащим припоем, чтобы снизить температуру пайки и залуживаем пузо у нового контроллера. Запаиваем феном и проверяем результат.

Не будет лишним посмотреть что творится на затворах ключей

Порядок.
Подключаем монитор и вуаля

Кино есть.

Пост "пилотный", так как десктопные материнки я чиню редко, ввиду их невысокой стоимости на вторичке.

Спасибо всем, кто дочитал 🤗
По мере возможности буду выкладывать ремонты ноутбуков и видеокарт.

Кому суждено быть повешенным — не утонет.

©Statham

В ремонте Doogee s60 lite, он упал и перестал включаться.

Владелец его отнес в сервис, где взяли полкило флюса, размазали по плате и хорошенько прожарили феном. Чуда почему-то не случилось, поэтому после этого выдали заключение – нужно менять материнскую плату.

Далее аппарат попал ко мне. А меня всегда интересовало, неужели хоть один телефон оживает после этих прожарок?! Это конечно риторический вопрос.

Телефон не включается, не определяется по USB, не имеет лишнего потребления, при подключении к блоку питания, а значит предстоит долгий, скрупулёзный ремонт, который возможен только в свободное от основных ремонтов время.

Сначала надо исправить то, что тут уже наремонтировали до меня. Ведь определить, что первично, а что уже последствия ремонта, не получится.

Снимаю флешку и проверяю не падает ли телефон в аварийный порт MTK USB. Тут мне не повезло, телефон не определяется компьютером. А микросхема памяти прекрасно читается и пишется на колодке программатора, а следовательно, она рабочая. Интересный факт – в брендах 3 эшелона чаще всего используются б/у EMMC, что видно по царапинам на пузе микросхемы. Нет, это не единичный случай, это закономерность.

Дальше рассматриваю самый вероятный вариант – отвал пайки под процессором после падения, поэтому выпаиваю процессор.

Несмотря на то, что скорее всего, плату жарили без соблюдения термопрофилей, я стараюсь не пренебрегать этим, пока не до конца понятно, что телефон уже не починить.

В одном из углов процессора видны следы отвалившейся пайки – это хороший знак. Можно предположить, что после установки CPU на место, ремонт успешно завершится.

Проц тут Mediatek MT6750, который достаточно хорошо прижился в бюджетных моделях

Немного о реболлинге. Телефоны много лет уже накатываю только пастой, у меня выходит ей быстрее, чем шарами, а качество такое же. Хотя думаю тут исключительно дело привычки. Устанавливаю микросхему под микроскоп, сверху кладу трафарет, совмещаю лунки и втираю паяльную пасту, излишки которой вытираю салфеткой. А потом на среднем потоке и при температуре ~220 градусов дую горячим воздухом, после чего образуются ровненькие шары.

Устанавливаю процессор по меткам на печатной плате и припаиваю на место. В состояние “до попадания в сервисы” телефон вернулся, но так и не заработал. теперь придется разбираться более углубленно.

Разумеется, именно на этот телефон нет схем, но на телефоны с похожим контроллером и процессором есть. Сразу есть небольшая загвоздка, и заключается она в том, что узнать, где нужные линии напряжения, которые формирует контроллер, можно только, если снять тот самый контроллер и вызвонить вручную куда идет каждая из необходимых шин.

Поэтому снимаю контроллер.

Распечатываю фото платы и уже там буду рисовать, где какие линии проходят.

После этого нужно будет проверить каждую из нужных линий на предмет короткого замыкания, а если и тут не повезет, то припаять контроллер и замерить по очереди, какое, из необходимых для старта напряжений, не поднимается.

Но нас ждала удача на первом этапе, потому что одна из линий, которая соединяет контроллер питания и процессор оказалась замкнутой, с сопротивлением ~2Ом. На этой шине сидит только процессор и пара конденсаторов. Для определения неисправного элемента на линии потребуется блок питания, устанавливаем на нем номинальное напряжение шины, и ограничение по току ~0.5А. После этого переделяем тепловизором неисправную деталь. В нашем случае им оказался непосредственно сам процессор.

Несмотря на то, что процессор очень популярный и у меня имелось несколько донорских плат, на которых он был, просто так его заменить нельзя. Он имеет несколько ревизий, которые несовместимы между собой. Поэтому придется “выжигать” КЗ в проце и надеяться, что он после этого еще и заработает. На ту же самую шину постепенно повышаем ток с 2А и выше, пока не пропадет замыкание.

После этого припаиваем контроллер питания и микросхему памяти. Телефон ожил, но с обрубленным функционалом: медленной зарядкой и нерабочим USB.

Далее заказываем на али нужный процессор с нужной ревизией, ждем месяц и получаем… другую ревизию (по случайному стечению обстоятельств, которая пригодится через месяц на другом телефоне). И пока наш братишка из поднебесной практикуется в красноречии и убеждении, меня в том, что это я криворукий, а не он хитрожопый, оформляю возврат. Второй раз не рискую заказывать, поэтому отдаю телефон с урезанным функционалом, но с дисконтом за ремонт.

Приходится себя убеждать в том, что подобные ремонты делаются ради скилла и более глубокого понимания принципов работы мобилок, но это не всегда так. Ведь часто сложные уникальные ремонты – это не типовая неисправность, разобравшись с которой 1 раз сможешь на ее ремонте заработать в дальнейшем, т.к чаще всего оказывается, что с такой проблемой больше ни одного устройства не попадет. Поэтому выходит, что если посчитать сколько зарабатывается в час на таких ремонтах, становится очень смешно и одновременно грустно, но пока не могу отказать себе в удовольствии тешить свое эго за счет неоправданно сложных ремонтов.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

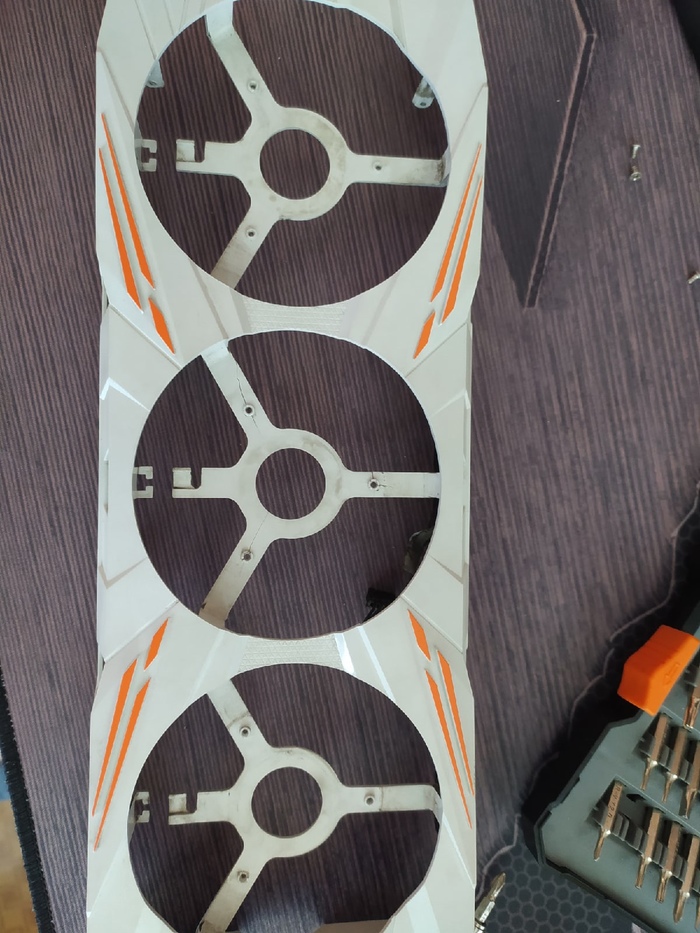

Ребята, не знаю куда уже обратиться, может быть тут у кого в мастерской компьютерной есть донор корпуса для видюхи 1080ti от Гигабайта. Пытаюсь найти но почему то мне ценник вкатывают от 2.5к, может быть я чего то не понимаю, и это реальная цена, но внутренний еврей продолжает бороться и искать уже месяц. Проблема в том что центральный вентилятор начал люфтить, я взял весь комплект, к слову всего за 1100р 3 штуки оригинальные, и воткнул. Спустя время слышу снова люфт небольшой и дребезжание. Посмотрев внимательнее обнаружил что платформа потрескалась центральная в местах крепления, вот они и чудят. Собственно прошу помощи, может есть у кого, и если эта цена реальная +-, без проблем куплю, доставка все дела на мне.... Не знаю в какой сообщество воткнуть, поставил это...

gyga

Лопухи (масяня.жпег) :)

Вот! "выдуватор 3000" собран полгода назад чисто из интересу.

"у нас был 3д принтер, кучка пропеллеров и некоторое свободное время"

предполагалось, что это будет дуть гораздо сильнее чем одиночный пропеллер, реальная физика оказалась не так радужна.

Если направить сопло на электронные весы то "тяга" ~ 2 грамма. если включать пропеллеры последовательно то тяга от 0,2г до 2 примерно одинаковыми шагами в 0,2г.

больший пропеллер 120мм (добавлено: наврал, 140мм там) меньший 30мм
