Мне прислали Poco X3 Pro ,для восстановления данных ,а точнее прислали два таких аппарата ,один из них должен служить донором .Человек попросил восстановить данные ,а при возможности и полную работоспособность.
Вот эти два аппарата у меня на столе

Главный фокус сейчас на аппарат с которого и будем восстанавливать данные .Видим битый модуль , кривую рамку .А вот и материнская плата этого аппарата.

Тут сама плата , как бы говорит "Дай мне спокойно умереть" ,поэтому идея ее восстановить даже не приходит в голову.
Теперь осмотрим второй аппарат на который я и буду переносить комплект из процессора ,ОЗУ и UFS.
Но и тут все не совсем гладко , обычно плата для переноса микросхем и восстановления данных предполагает ,что она должна быть полностью исправной ,но не в нашем случае.
Подключаю плату к ЛБП и вижу короткое замыкание на линии Vbat.

Сейчас плату можно использовать ,как кипятильник мощностью в 4 Ватта .Можно и большей мощности ,но в данном случае сдается мой ЛБП.Осматриваю плату под микроскопом и нахожу пробитый защитный диод.

Снимаю его и К.З пропадает.Но сама плата ,так же не запускается висит в режиме 9008,это либо отвал процессора ,либо мертвая UFS или оперативка.Но т.к мы будем ставить свой комплект микросхем ,это нас не сильно заботит,главное чтобы плата была исправной по питанию и переферии.
Кстати...о том ,каким это образом пробило защитный диод , варианта всего два ,переполюсовка на разъеме АКБ и напряжение питания выше 6Вольт, ну тут все ясно в каком то сервисе мастер- "Руки-Ножницы" .На самом деле сделать это можно не специально , поторопились и забыли проверить напряжение на ЛБП при подключении аппарата , но не заметить и не почувствовать запах горелых диодов сложно ,нужно было бы заменить его после этого.Ну ладно это на их совести.
Далее я снимаю процессор вместе с ОЗУ,с этой полуживой платы ,зачищаю все от компаунда .
Вот так выглядит плата для установки донорского комплекта.

Переходим к клиентской плате ,снимаю процессор вместе с ОЗУ ,особо не жалея плату .
А вот для того ,чтобы снять UFSя для начала сниму защитный экран с обратной стороны платы .Теперь нам виден масштаб повреждений .

Контроллеры питания превратились в стеклянную муку, оторванные катушки и другие элементы ,плюс характерная вмятина на текстолите.
Для восстановления данных ,нам очень важно сохранить микросхему UFS , как раз для этого я и снимал этот защитный экран,снимать микросхему UFS я буду грея саму плату снизу.
Делаю это для того,чтобы минимизировать риски ее перегрева и выхода из строя ,они очень капризны.
Беру третью руку ,грею феном текстолит снизу и подлазию под микросхему ножом для компаунда.

Теперь весь комплект для восстановления данных демонтирован с платы ,в случае неисправности процессора или UFS про данные можно забыть ,поэтому с надеждой не бесплатно провести время приступаю к подготовке микросхем .
Все с стандартно ,зачищаем микросхемы от компаунда , залуживаем серые пятаки , накатываем шары .
Вот так это выглядит спустя некоторое время,комплект готов к установке на плату.

На плату устанавливаю их в той же последовательности .

Последней будет UFS , опять лишь для того ,чтобы минимизировать ее лишний нагрев в процессе запайки предыдущих микросхем,т.к перспектива потратить большую часть дня бесплатно меня совсем не привлекает.
А вот и конечный результат

Ах да и про защитный диод по питанию Vbat я не забыл ,перенес его с платы которую я "освободил" от микросхем.

Теперь с замиранием сердца включаем аппарат .Он включается ,проверяем то ради чего это и затевалось ,а именно сохранность данных,они на месте .

Проверил все функции аппарата ,он полностью работает ,радую клиента данными , сам радуюсь ,что время потрачено не зря.
Спасибо за внимание.
По вопросам ремонта ,контакт для связи со мной в моем профиле Пикабу.

Очередная Вега-122 в ремонте
Очередной тихий ужас)

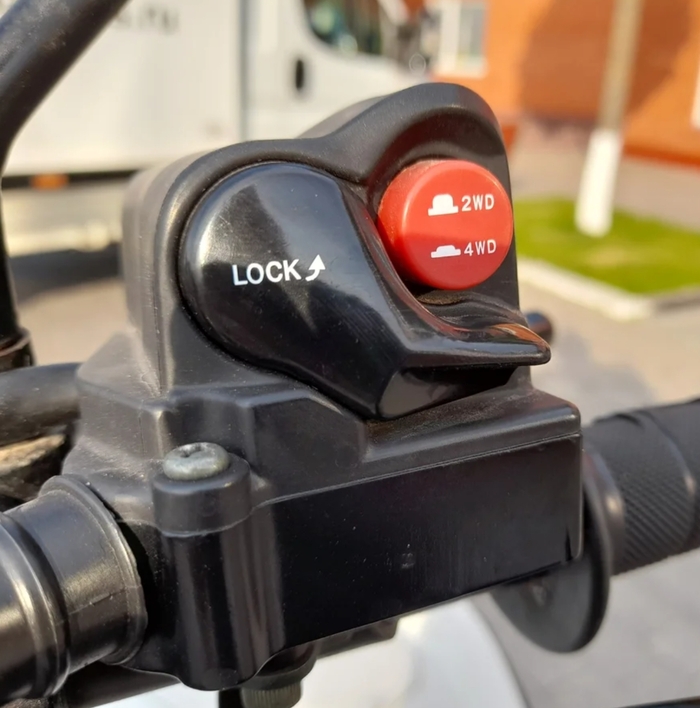

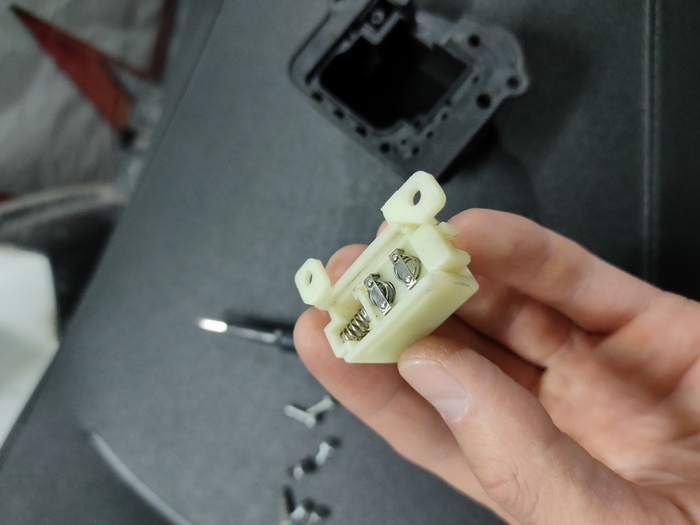

Значит купил я данный квадроцикл, в нем была проблема с заедающей кнопкой переключения 4 вд. Сначала думал, там смазать что нибудь надо и все, разобрал, понял, что ползунок уже истратил свой ресурс и быстро эту проблему не решить. Стал смотреть на Авито запчасть, 4-4.5к мне предлагали за рукоятку в сборе. Но я ещё тот еврей) решил сделать ползунок на 3д принтере, зря что ли я купил его.

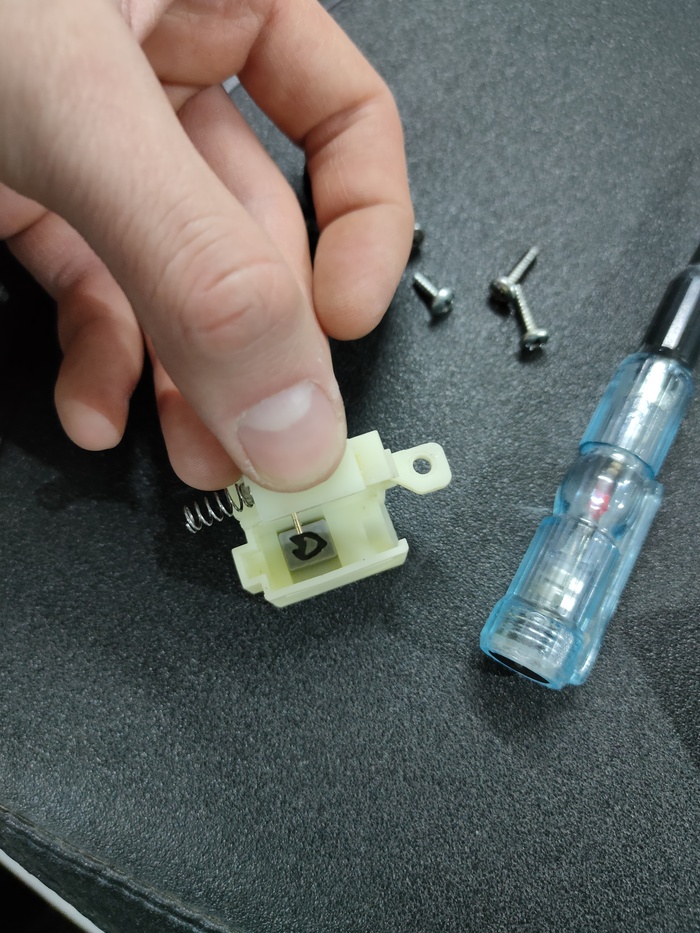

Серый ползунок это уже моя распечатанная рабочая версия, оригинальный голубого цвета, на следующем фото он есть.

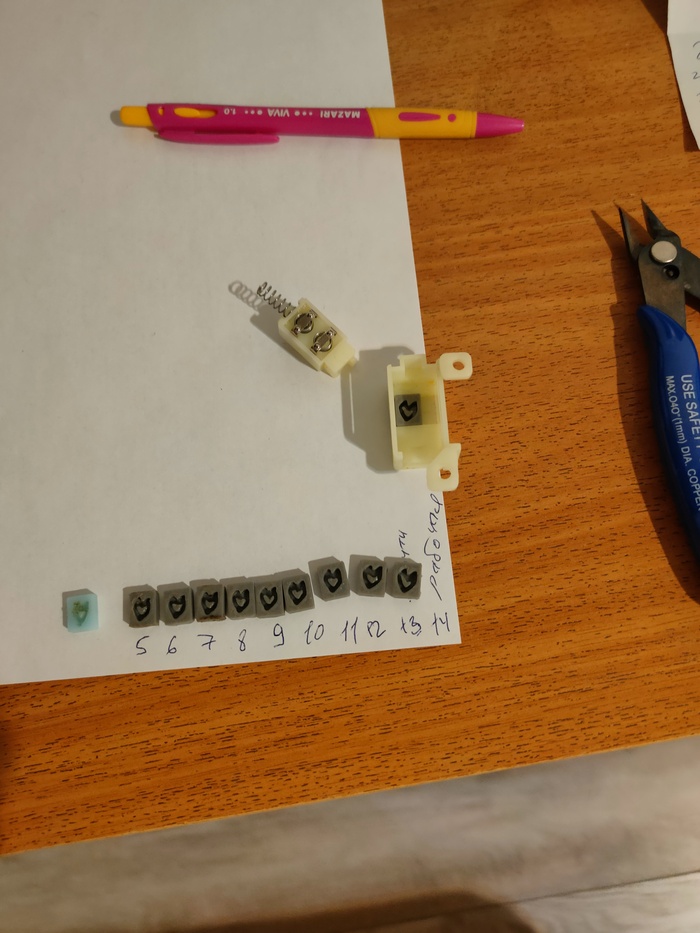

Всего было сделано около 30 версий этого ползунка, 14 версия оказалась не совсем рабочей) сейчас все хорошо работает, я доволен.

Привет дорогим подписчикам и всем, всем, всем !

Наконец-то починился ноутбук Xiaomi Mi Notebook Pro 15.6 от пикабушника из Нижнего Тагила.

Это наверное самый муторный и сложный ремонт в этом году.
У ноутбука:
Cгорела защита порта USB Type-C TPD8S300 поставили новый чип с восстановлением отгоревших дорожек.

Далее последовала замена контроллера порта USB Type-C RTS5450

Думаете этим закончилось? Нифига! Досталось так же процессору. Согласовываем больше денег достаем из коробки новый инженерный образец.

ставим

Процессор безымянный по характеристикам близок к i7

Ноутбук заработал но опять засада! Не видит модуль WI-FI, подумалось сначала что не досадили процессор, снимаем и ставим на место на свинцовые шарики. Но увы, не помогло. В предыдущем сервисе пытались паять TPD8S30. Стоит она как раз под модулем WI-FI. Предполагаю что три ее пайка нарушили пайку модуля.

Снимаю модуль, ставлю на место и УРА!

Сеть появилась. Погоняем день-два ютубчик и отправим ноутбук хозяину.

Спасибо за внимание! Всем ДОБРА!
