Привет, друзья!:)

Очередное будничное ковыряние Xiaomi в прямом эфире без регистрации и смс, и на сей раз пройдусь по достаточно простым случаям из мира пайки смартфонов. Подопытные во всей красе, уже разобраны и готовы ремонтироваться:

Слева Mi 11 Lite NE, который разучился слышать (не работают микро), а также в ауте «датчик приближения». Почему в кавычках — расскажу далее:)
Справа Redmi Note 11S, который быстро разряжается, и точно так же невнятно заряжается.

Пожалуй, начнём с левого. Сервис, который мне принёс оба аппарата, уже за меня разобрал и проделал некоторые диагностические действия, в том числе и заменил нижнюю плату с микрофоном на оригинальную. Теперь аппарату слух частично вернулся, но вот «датчик приближения» до сих пор в ауте. Так почему же я его беру в кавычки?

Банально потому, что в этом телефоне нет этого самого датчика приближения в том виде, в котором они обычно и существуют (излучатель+приёмник излучения сквозь затемненное стекло), его работа здесь реализована иначе. Три вещи, которые Xiaomi использует для работы имитации того самого датчика:
— Акселерометр. Его задачей здесь состоит уловить жест поднесения телефона к уху при звонке и в приложениях, которые используют датчик приближения, например телега при записи голосовых сообщений.
— Верхний динамик. Как только акселерометр уловил то самое движение, динамик излучает ультразвуковой импульс, который по задумке должен отразиться от поверхности (головы/уха) и вернуться в…
— Верхний микрофон. Конечный элемент этой цепочки, улавливающий тот самый импульс, и если это произошло — экран гаснет, датчик «сработал».

Итак, теперь зная особенности работы этого датчика, имеем три потенциально подозреваемых узла в телефоне. Верхний динамик сразу можно исключить, так как он прекрасно работает и звук из него имеется в наличии. Остались два, акселерометр и верхний микрофон. Акселерометр тоже отметаем, автоповорот прекрасно работает, да и не дохнут они сами по себе, только после мытья платы в достаточно мощной ультразвуковой ванне. Устройство после воды? Нет. Мыл ли кто-то плату в ультразвуке? Нет. Остался лишь один вариант…

Заходим в инженерное меню (на Xiaomi это несколько нажатий по версии ядра в «О телефоне»), тестируем сначала нижний микрофон:

А затем и верхний:

Надпись «MIC volume test PASS» должна появиться уже при простой разговорной речи, но как бы я не кричал/стучал/дышал в верхний микрофон — эмоций ноль. Вот и нашлась причина, по которой не работает датчик. Но ведь по предыстории телефон был лишен обоих микрофонов, как так случилось, что в телефоне просто на ровном месте взяли и померли разом два микрофона с разных сторон?

Всё очень просто: владелец решил, что прочистить все отверстия телефона от пыли при помощи компрессора или баллончика сжатого воздуха — отличная идея. И прочистил. После этого телефон и оглох 🥴

Эти микрофоны, а точнее мембрана внутри них весьма нежная и совсем не эластичная, при любом капризе запросто может лопнуть и даже развалиться на кусочки. Это происходит при мытье платы в ультразвуковой ванне (опять же), при сильном локальном потоке воздуха (компрессор и баллончики), а также если вдруг случайно в отверстие микрофона попадёт инородный предмет, скажем щетинка от зубной щетки, если ей чистить плату после пайки. При этом, само отверстие в корпусе вполне себе можно чистить зубной щеткой, шанс того что щетинка через кучу препятствий и изгиб в 90 градусов сможет проникнуть в мелкое отверстие микрофона очень и очень минимален. Вдобавок, в большинстве моделей на её пути встретится ещё один защитный слой эластичного материала, пропускающего воздух. Компрессором и баллончиками дуть в микрофонные отверстия категорически нельзя, в лучшем случае повезет и обойдется, в худшем это прямая дорога в сервис на замену всех пострадавших микрофонов. В сяомиках их обычно по два (один снизу, другой сверху), в айфонах начиная с 6s их уже по четыре, два снизу, один сверху, последний у задней камеры.

На этом ликбез по микрофонам окончен, погнали чинить уже наконец 🙂
Вот и виновник, закрытый железкой:

Отпаиваем железку:

И ради интереса отпаяем крышку с микрофона, посмотрим что случилось с мембраной. Чаще всего это видно под микроскопом непосредственно при взгляде в отверстие на плате, но не в этом случае:

Вот и трещина в мембране, желтым обвел, почти ровно по краю отверстия. Мембрана не рассыпалась, её отчасти было видно в отверстие и казалось что она целая, но нет. Снимаем остатки микрофона с платы:

Припаиваем снятый с донора, взял такой же микро с Mi 11T Pro:

И железку обратно, разумеется, а то внутренний перфекционист негодовать будет:)

Перед проверкой необходимо прикрутить плату хотя бы 1 винтиком, иначе не будет контакта с верхним динамиком и датчик все ещё будет в ауте, но на сей раз по причине «отсутствия» динамика. Всё прекрасно, датчик отрабатывает:

С этим всё, ремонт выполнен, едем дальше:)

У второго заявлялись проблемы с зарядкой и быстрым разрядом. Проверяем:

Телефон в глубоком разряде, кушает 280мА. И никогда из него не выйдет, потому что потребление платы от коннектора АКБ вхолостую равно…

…700 с лишним миллиампер. Плата почти 1 ампер куда-то съедает, когда потребление должно быть около нуля. Раз куда-то такой бешеный ток уходит, значит и греться что-то должно, причем весьма ощутимо, правильно? Источник нагрева прощупался очень быстро и локализуется где-то в этой точке:

Это радиотракт мобильной сети, где находится трансивер, один из усилителей и всякая мелочь в виде фильтров/свитчей. А значит, металлическую экранку нужно снять. Плата уже на подогреве, снимаем черную наклейку и пропаиваем бункер по кругу паяльником пастой для яблочных половинок с температурой плавления 138 градусов, бункер чуть ли не сам отпрыгнет с подогретой платы тогда, когда контур будет достаточно пропаян:

Зачищаем оплеткой остатки припоев с посадочного места, пока плата теплая, а затем повторяем тест. Подаем на коннектор АКБ те же самые 4.2 вольта с блока и глазеем кто здесь греется:

А греется усилитель RF5212A, и потребителем 100% является он сам, а не его обвязка, так как он отчасти питается напрямую от VBAT, и не является самостоятельным источником питания для других узлов и микросхем. Как он помер? Да хрен его знает, скорее всего сам по себе, просто потому что захотелось:)
Снимаем, зачищаем посадочное, и проверяем без него:

Лишнее потребление ушло вместе с ним. Теперь берём с донора такой же, зачищаем оплеткой и накатываем через трафарет:

Устанавливаем на плату, проверяем повторно:

Всё отлично, телефон снова на диете и больше не ест лишнего 😂
Сажаем обратно бункер (припаиваю так же паяльником и на подогреве, но уже обычным свинцовым припоем с температурой плавления 183 градусов по Цельсию) и проверяем телефон, скотч лепить новый не буду и не вижу смысла, в бункерах нет технических вырезов над микросхемами чтобы положить термопрокладку, закрывать нечего 🤷🏼‍♂️

Спустя непродолжительное время телефон самостоятельно раскачал разряженный аккумулятор и вышел на отличный зарядный ток, быстрая зарядка 9V 3A, до 30 ватт почти разогнался. И сеть прекрасно работает во всех диапазонах, для наглядности только 4G запечатлел, лишними кадрами грузить пост не буду пожалуй:)

Связаться со мной тут:
Вк
Телега
г. Новосибирск

Напоминаю, что не занимаюсь модульными ремонтами (дисплеи, аккумуляторы), ремонтирую только смартфоны, и то не все подряд.

Увидимся 😉

Вот косил я этим триммером пять лет и всё меня устраивало. Работает отлично, не перегревается, расход бензина тоже не большой. Ага, идеальная коса!

Вот, только, холодную её заводить, это занятие для сильных и упорных, стартер надо дёргать раз 30. Если на улице прохладно и того больше. Всё время, ей пользовался только я один и мне было норм. Пока завёл и размялся заодно. В прошлом году, моя мама решила, что тоже хочет косить огород. У меня не всегда было на это время и огород зарастал капитально. Но так ни разу она и не смогла завести эту косу.

Её я покупал новой, она так заводилась всегда. А значит, буду искать где же накосячили китайцы при сборке. Как раз и погода у нас хорошая, можно на улице посидеть.

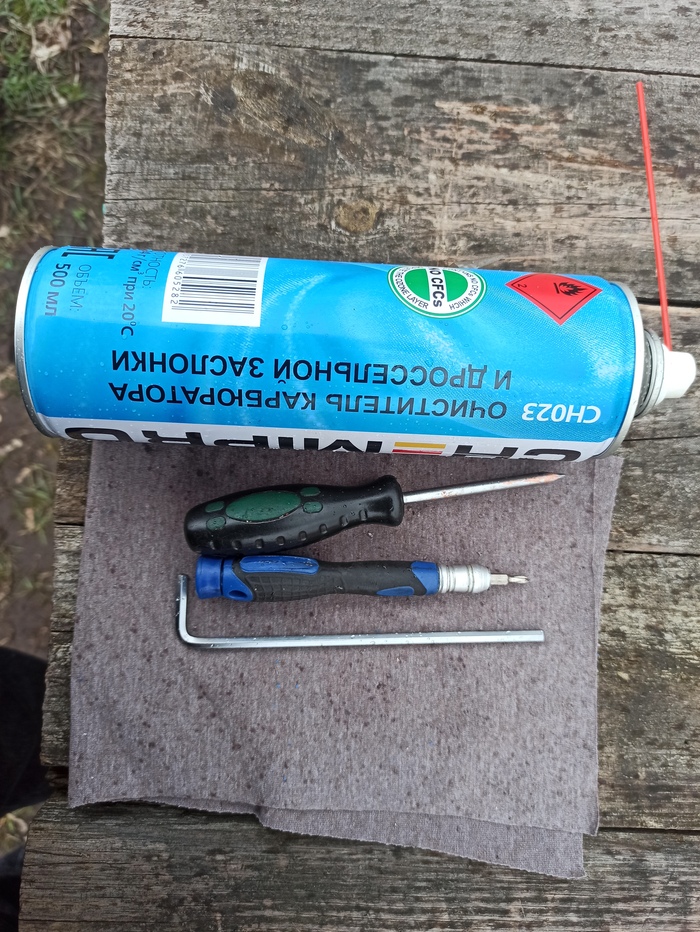

Вот и весь необходимый инструмент. Плоская и крестовая отвёртки и шестигранник 4мм. Очиститель карбюратора по желанию. Можно и воздухом продуть. Снимаем карбюратор и осматриваем место его посадки.

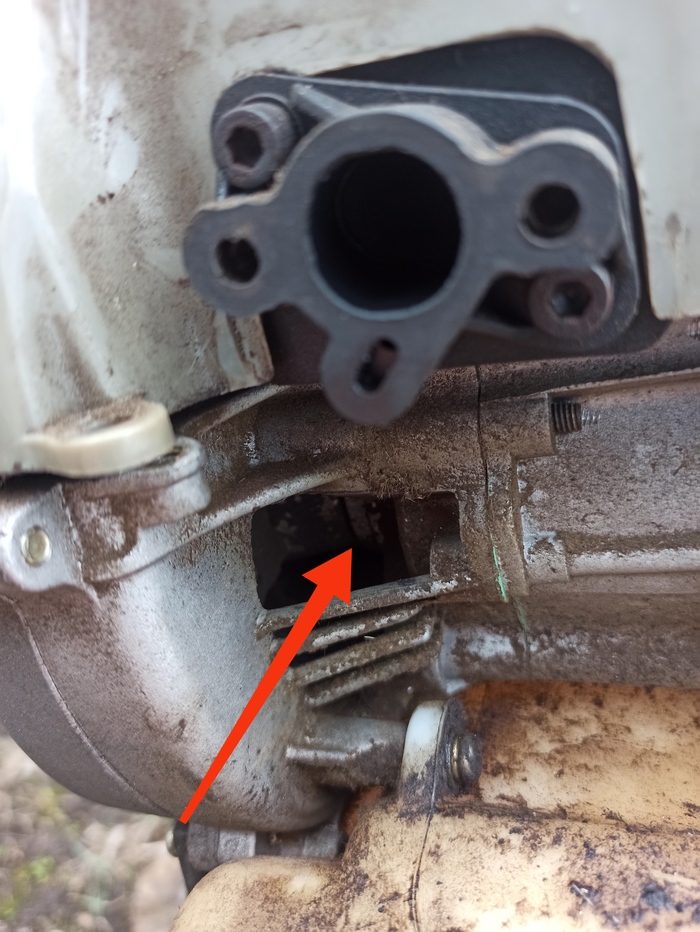

Там где стрелка должно быть сухо. Грязно да, но грязь сухая. Там находится сальник коленвала. Заодно и стартер можно снять и под ним посмотреть. Тоже должно быть сухо и чисто. Там второй сальник. Проверяю как затянут пластиковый теплоизолятор. Мой был затянут слабо. Немного дотянул его. Кстати, очень часто он бывает совсем откручен на китайских косах. И коса не работает.

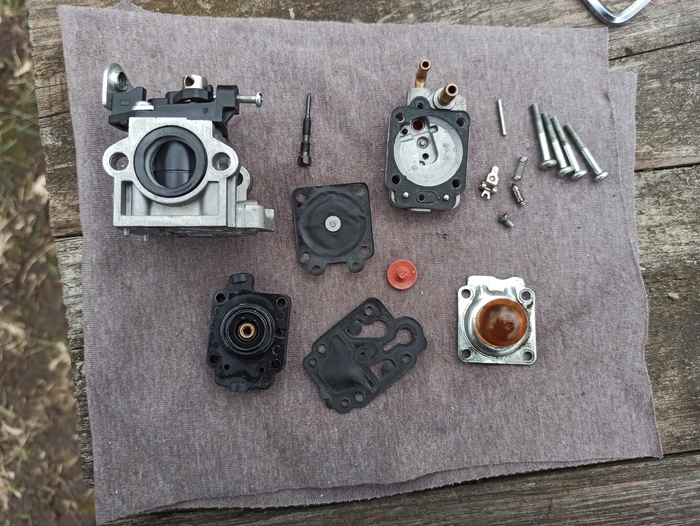

Разбираю весь карбюратор и проверяю состояние мембран. Всё отлично. Они целые и мягкие. Очистителем карбюратора дую во все дырки которые вижу.

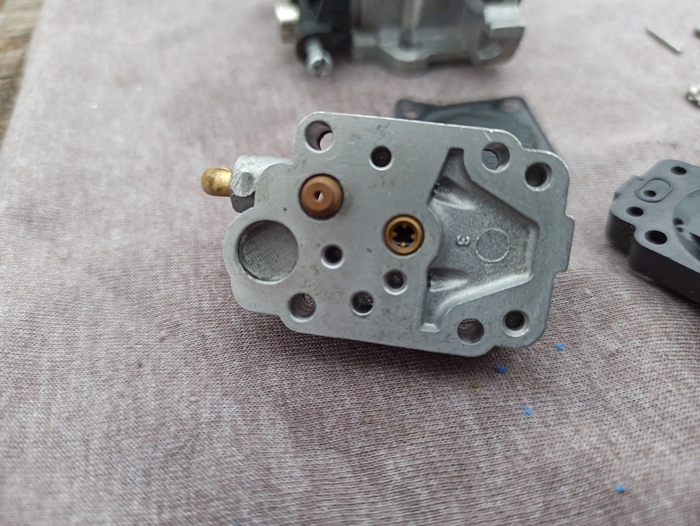

Клапан, который посередине, ни в коем случае, ничем не ковыряем. Можно только промыть или продуть. В одну сторону должен продуваться, в другую нет. Весь мусор, который идёт в карбюратор скапливается на сетке, но только не на этой её стороне. Поэтому вытаскиваем её с помощью шила или можно с обратной стороны вытолкнуть чем нибудь тонким.Чистим сетку и под ней,ставим её на место. Если коса у вас давно, то говна там будет много. У меня было много)). Фото говна не получилось)). Извините)). Теперь собираю карбюратор, но на место не ставлю. Я знаю, что коса всё равно будет заводится очень плохо. Ещё при разборке я понял в чем дело.

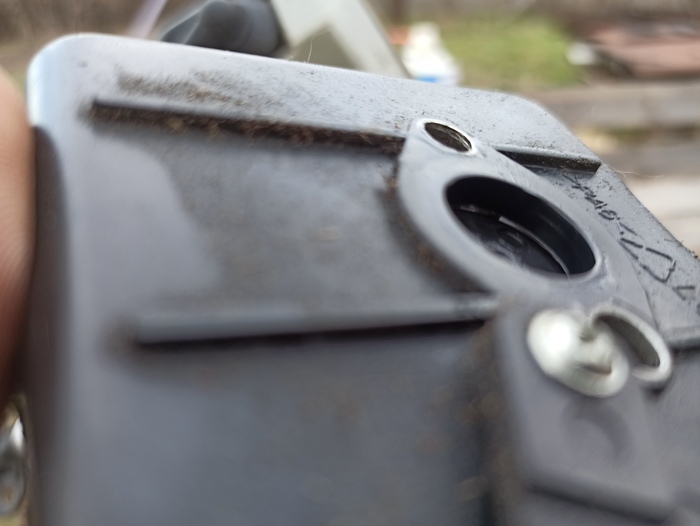

А всё дело, в корявом качестве корпуса воздушного фильтра. Заслонка холодного запуска не прилегает плотно. Разбираю корпус.

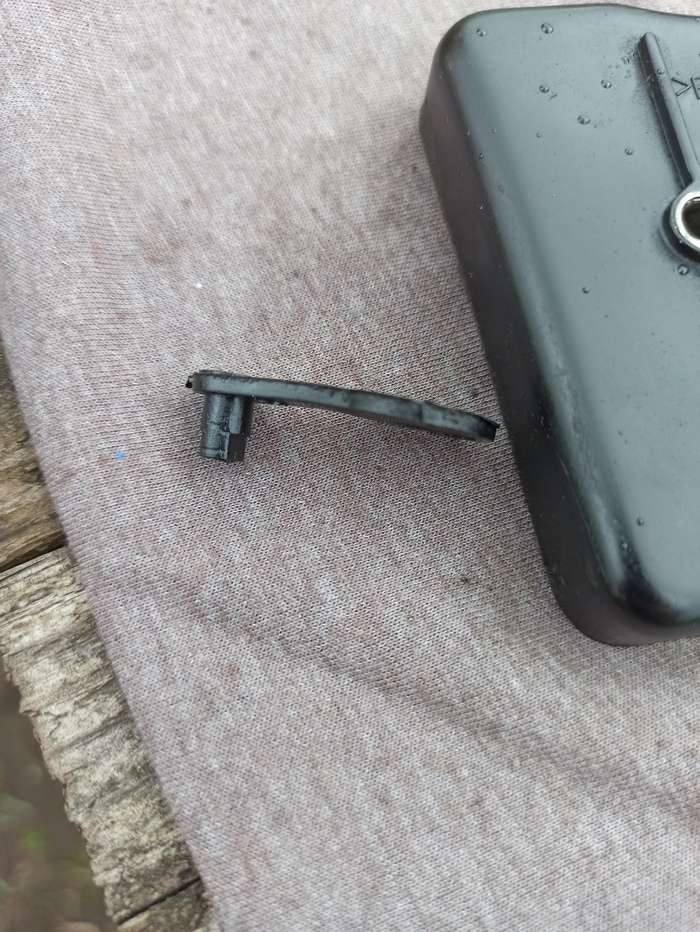

И нас интересует эта деталь. Видите как она согнута? Так вот, она была согнута так же, но в другую сторону. Пробовал просто её согнуть как мне надо, а она не хочет, пластик мягкий, но форму держит. Сильнее гнуть боялся, а вдруг сломается. С помощью кипятка сделал заслонку податливой и придал ей такую форму. Собрал корпус фильтра и на свет проверил зазор. Не идеально, но очень хорошо. Вот теперь всё прикрутил к косилке и попробовал заводить.

Ха-ха! С четвёртого раза! Прогрел и настроил карбюратор. Травы пока нету, пришлось спрятать в гараж. Через пару дней стало любопытно, а как теперь заведётся. Ух! Класс! С третьего раза! Пошёл обрадовал маму. Теперь сад всегда будет в порядке! А вчера я её опять расстроил. Эту косу буду продавать, потому что купил хускварну в отличном состоянии)).

Но это уже другая история...

P. S. С удовольствием сделаю вашу бензопилу или триммер в Гомеле. http://t.me/artemm1408
