Samsung S20 FE. Неремонт
Всех приветствую! Очередным днем, сидя в своем сыром подвале на третьем этаже, я разглядывал пальцы в свой свежекупленный микроскоп. Но тут в проем рольставней вошел грустный клиент. Повествуя о причинах обращения в ремонт, человек сказал, что в порыве ярости крепко-крепко сдавил аппарат в своих ручищах и попытался его сломать. Но в какой-то момент его отпустило и он понял, что сломав аппарат, он потеряет доступ к кодам запуска ядерных ракет, которых более нет нигде. Но к моменту озарения аппарат стал уже не але. Вернее включиться-то телефон начинал, но дальше заставки дело не двигалось.
Поковырялся я с этим аппаратом, но с мертвой точки дело не сдвинулось - все та же заставка и ничего более. Глядя на изогнутую некоторым образом материнку, я решил не тратить ни время клиента, ни свое. Иии… заказал не битую и не крашенную плату от такого же аппарата, только demo. Нет, не те, что пели про солнышко в руках. Demo это аппарат функциональный во всем, кроме сотовой сети. Хотя и это можно исправить прошивкой за дораха и пользоваться мобилкой как ни в чем не бывало. Но да не об этом псто, материнку я заказал не чтобы просто ее поменять, а для того чтобы произвести SWAP. Это когда бумага в туалете заканчивается комплект основных микросхем переносится на новый текстолит. Приступим. Кидаем материнку в держатель нижнего подогрева (рядом платка родная, чисто для фото):

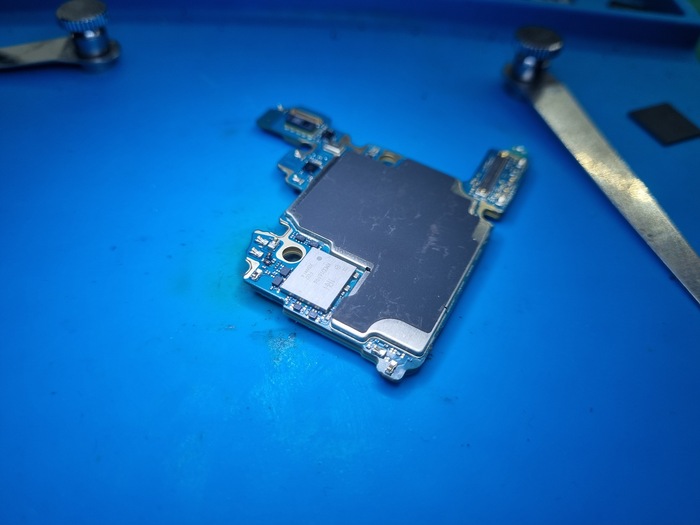

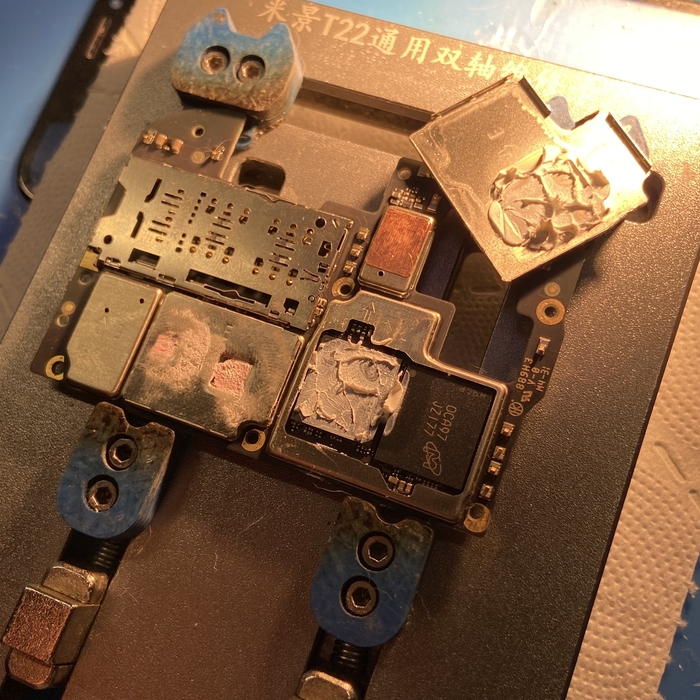

И поэтапно, аккуратно снимаем теплоотводящую наклейку с термоинтерфейсом, а потом и металлический экранчик:

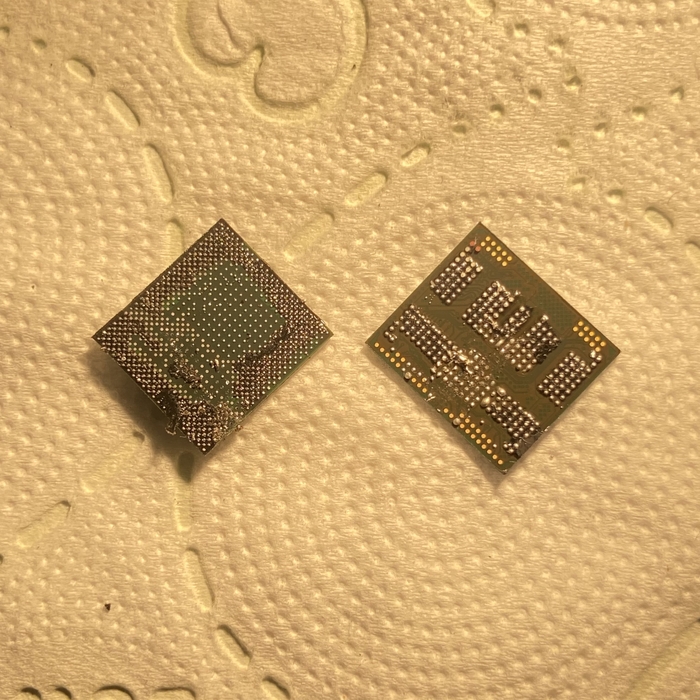

Далее сымаем память, цп в лс и озу, которая стоит поверх процессора. Хоть это и exynos, но спасибо корейцам, шо он тут не такой геморный в плане монтажа как на том же а51, будь он неладен.

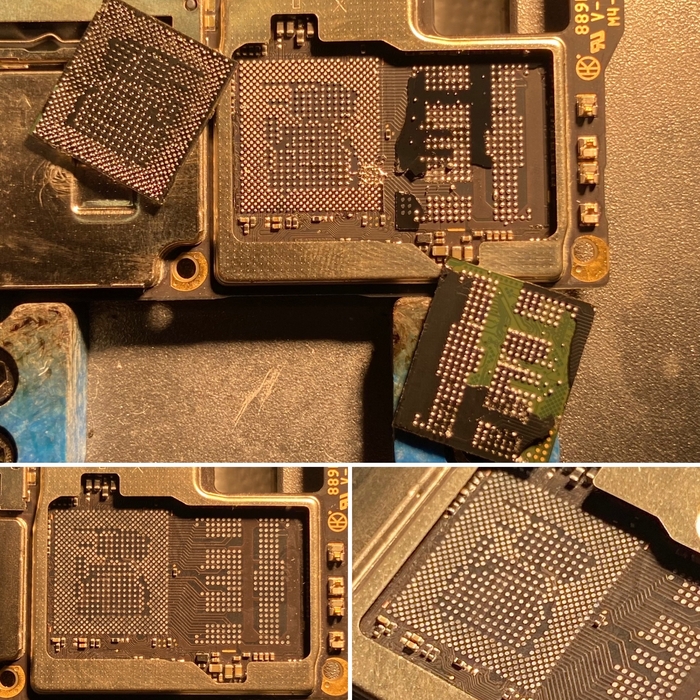

Затем очищаем плату от заводского припоя и компаунда. Осматриваем на наличие нужных вырванных пятаков (нет таких ), восстанавливаем местами потертую маску на плате фотополимерным лаком и отмываем. В результате получаем это:

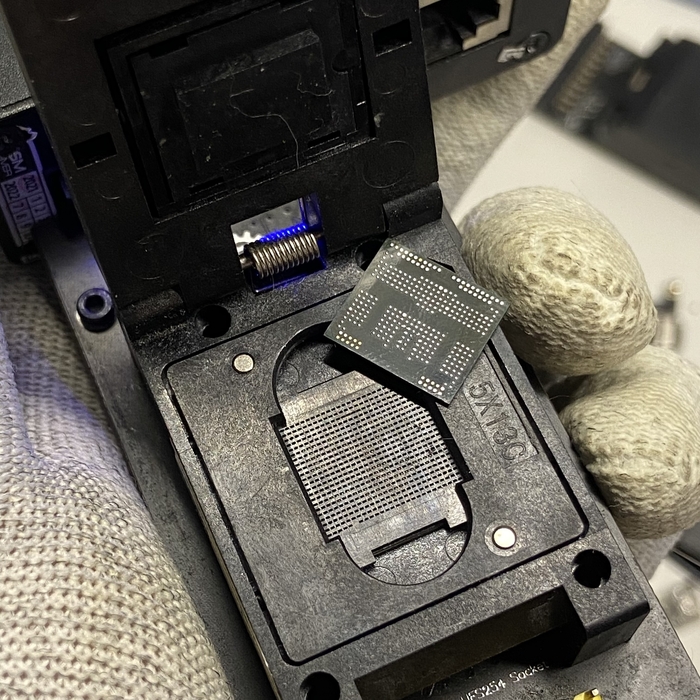

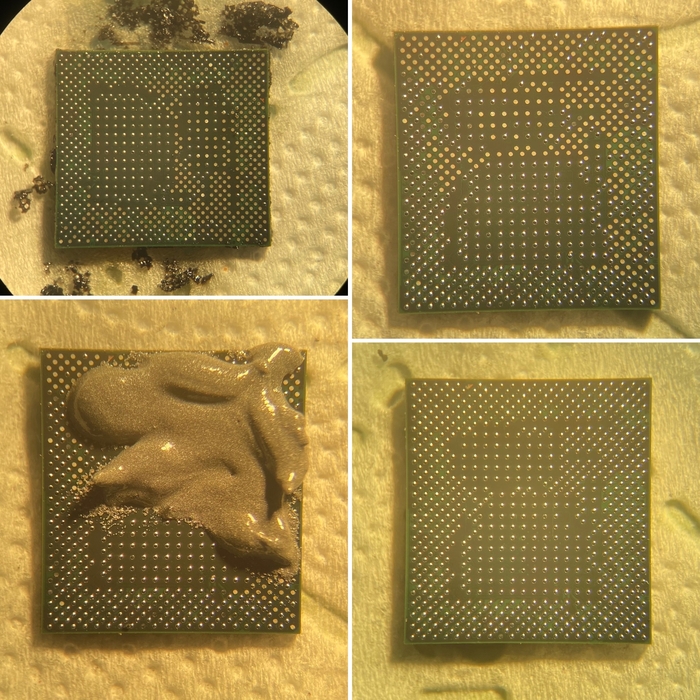

Отлетели лишь пустышки, да и не так много их отлетело - устойчивости микрух помехи не будет. Далее ребалалаинг микросхем, то как создание новых шариковых контактов на микросхемах и имеем следующий результат:
Нраица :). После чего приступаем к установке и проверке:

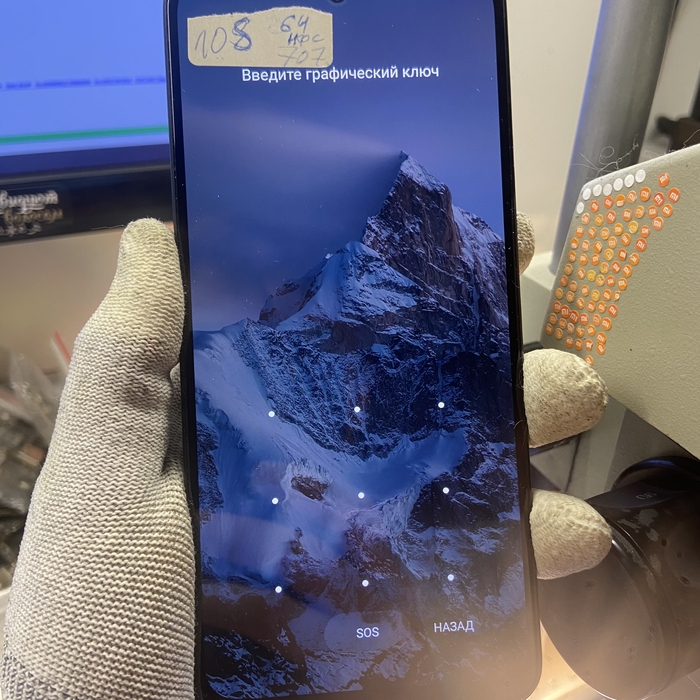

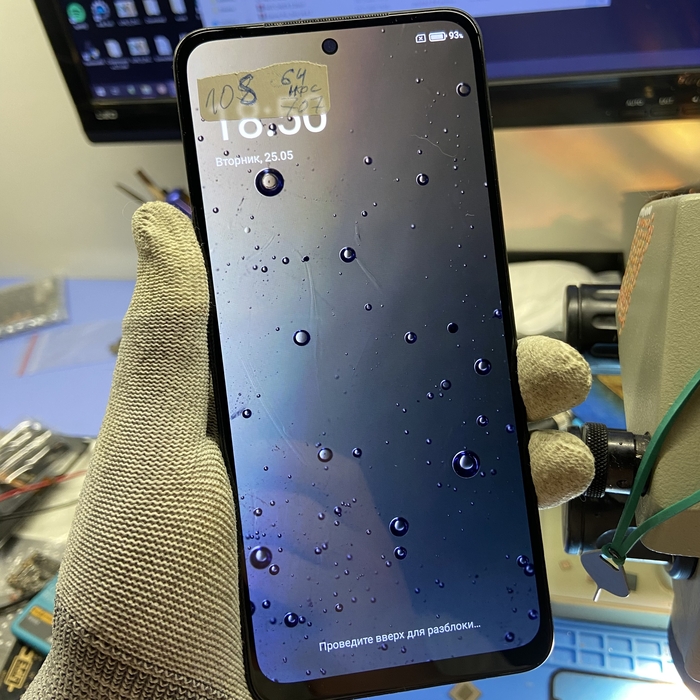

Аппарат вкл! Ой как хорошо! Ай нраица! *зовет цыган с медведем*. После празднеств и по прошествии эрекции, заставившей отхлынуть кровь от мозга, осознаем, что в правом верхнем углу знак стоп и сети нам не видать. Ессессно, первым делом была попытка попасть в меню, но кто же мне, колхознику, даст пароль - там же коды запуска ядерных ракет, как мы помним. В итоге, пришлось начать думать, как в недавнем посте Рфон. Включаем сервис-мануал на аппарат и внимательно смотрим, держа голове мысль, что плата все же-таки демонстрационная.
Далее следует возможный бред и домыслы сельского ремонтера. По идее, отличия между родной и новой платой в прошивках, и, перенеся комплект с гнутой платы на новую, я должен был получить полностью рабочий аппарат. Но сети нет, значит проц, возможно, не узнает какой-то компонент. И по блок схеме таким элементом мне показалась микросхема CP, так как с процом она (или он с ней) общаются по шине SPI. И раз уж плата демо, то мож она просто пустая?

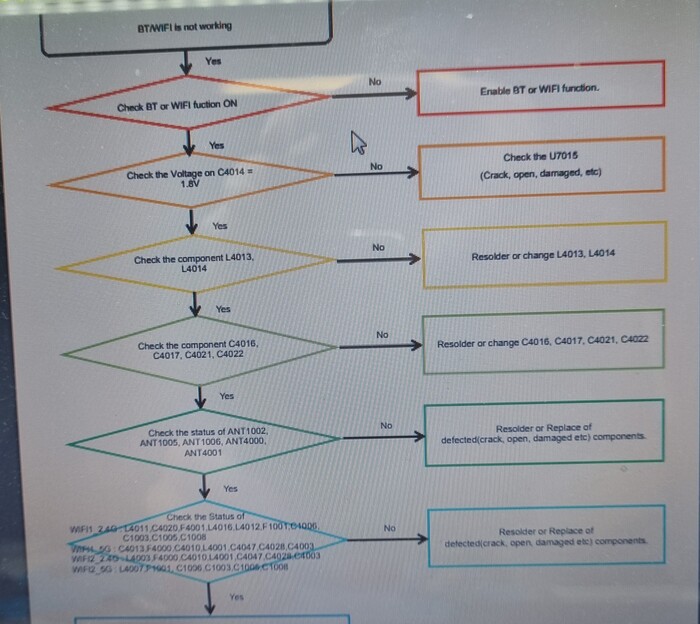

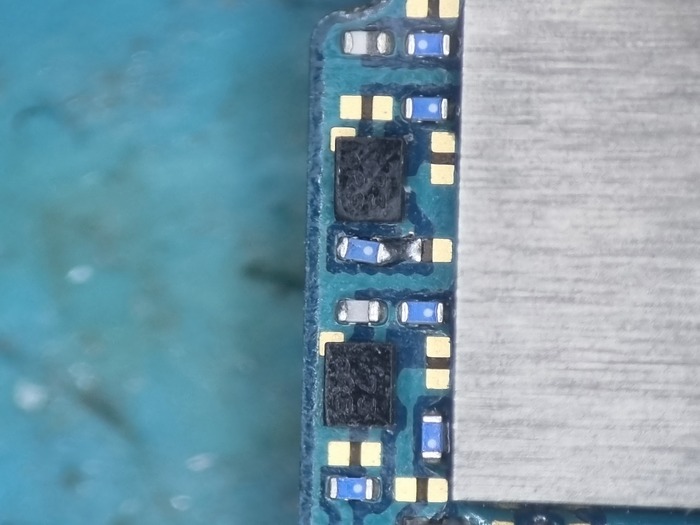

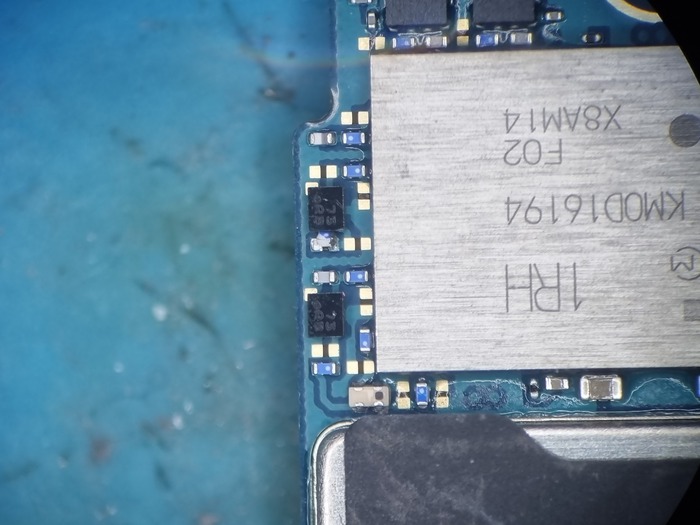

На плате она стоит вот тут:

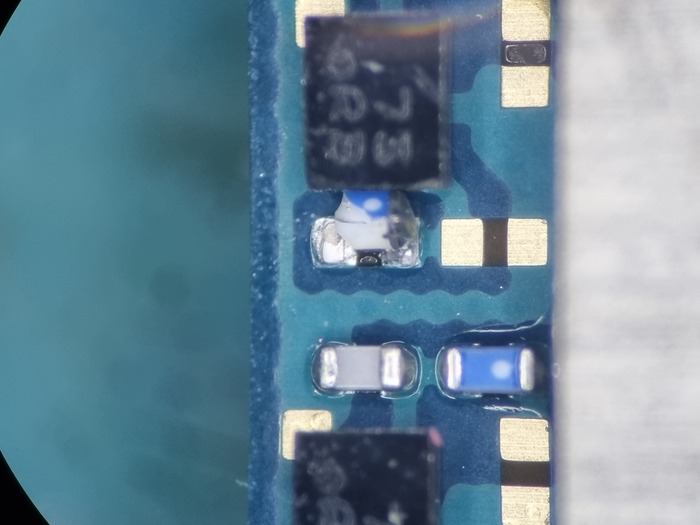

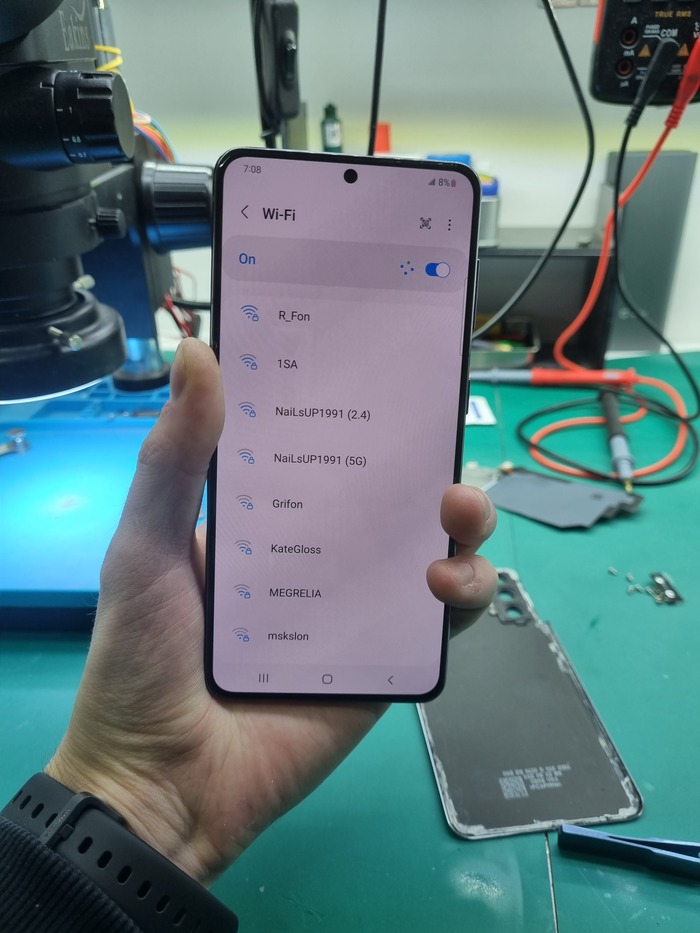

Да да, не только эта микруха по spi-шине с процом общается, но начал я с нее. Пересадил и… сеть завелась:
Судя по сервис-мануалу, указания в котором предусматривают замену этой микросхемы, никакой привязки как в ойфонах вовсе нет. Изначально эта микруха могла «отвалиться» при демонтаже проца и памяти, хотя температуры прям щадящие и все обычно норм. Очень хотел перепроверить этот момент, но плату лишний раз греть не хотелось и не уже не моглось. Очень был бы признателен если бы кто-то разбирающийся подтвердил или опроверг мои домыслы. А то неохота покупать телефон для экспериментов :).
SWAP по идее не является прям ремонтом - ты как бы и знаешь что аппарат не работает, но разобраться ПОЧЕМУ ИМЕННО порой тяжко и занимает прям неприличное время. Применяется он обычно в целях экономии времени если плата после предыдущего сервиса упахана вхлам, деформирована от механического воздействия или на визуально целой доске присутствует плавающая и/или тяжкоопределяемая неисправность.
Так что в итоге произвел я вот такой вот неремонт. Аппарат полностью исправен, данные сохранены, деньги заработаны. Счастье, радость, аниме. Благодарю за внимание, всех благ!
