Магнитофон приставка первой группы сложности 1994го года выпуска, попал мне на обслуживание. Аппарат практически полный клон разработки 1987 года от бердского радиозавода «Вега МП 120» , МП - магнитофон приставка, собственного УНЧ не имеет. Главное преимущество этого магнитофона - полный прямой привод на все оси вращения и разработанная Бердским радиозаводом лентопротяжное устройство БС-02.

Также в управлении этим ЛПМ задействованы микроконтроллеры как в дорогих катушечниках серии «Олимп 005». Благодаря программному управлению апп имеет множество функций, таких как программирование фонограмм на аудиокассете в последовательности желаемой пользователем. Реализовано это на принципе поиска пауз между треками (кнопка «обзор»).

Собственно этот экземпляр поступил с жалобами на плохую тягу при перемотках, некачественную запись и несоответствие скорости принятым стандартам.

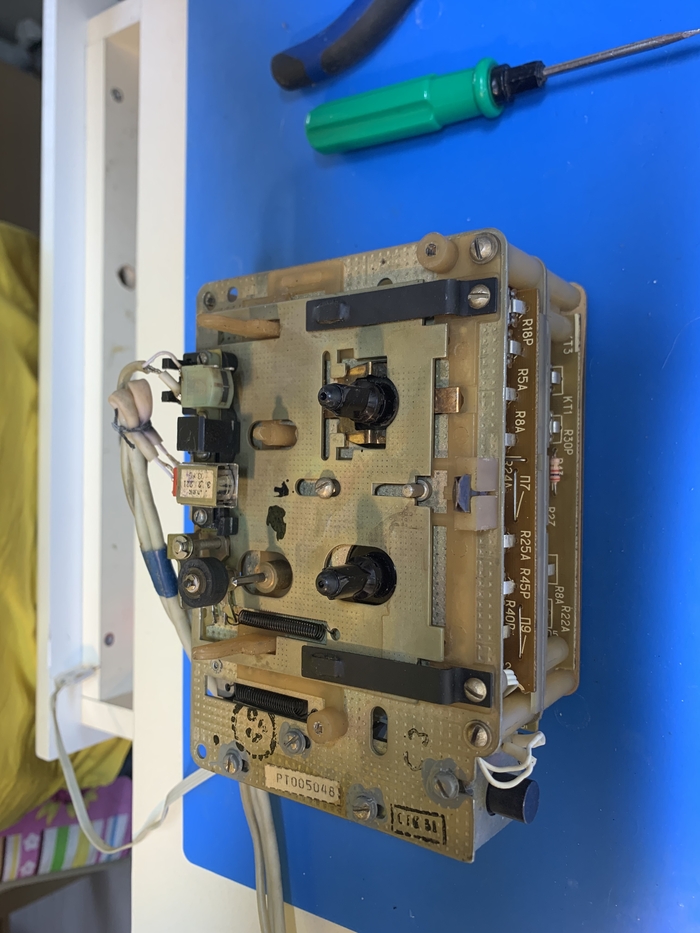

Магнитофон имел следы ремонта, была заменена универсальная головка на головку от магнитофона «Маяк», а должна стоять сендастовая головка «монолит» Д810. В ЛПМ тоже следы ремонта, поменяны датчики Холла, крутились подстроечные резисторы.

С заказчиком условились, что головку поставлю DYNY62 и новый ролик прижимной с алика, когда запчасти пришли они были успешно установлены и начался долгий процесс настройки как тракта БЗВ так ЛПМ. По итогу все получилось и магнитофон начал писать и воспроизводить и даже искать паузы!:) Магнитофон в хорошем косметическом состоянии и это главное! С удовольствием послушал свои кассеты на нем, все таки китайская голова неплохо играет!

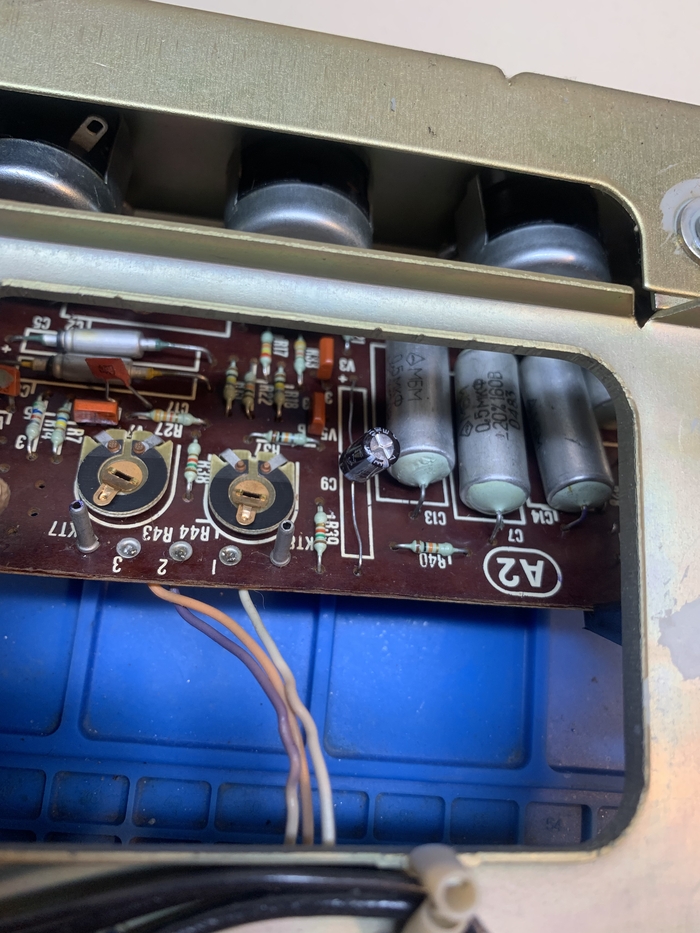

Конденсаторы менять не пришлось они все здесь серии К50-35 и они хорошего качества. Единственной засадой оказались переменные резисторы, которые пришлось менять на новые и долго мучится с переходниками на родные пластиковые ручки.

Благодарю за внимание, всем добра и удовлетворения от проделанной работы! 73!

Принесли старенький ноут разобраться почему выключается, ну и немного апгрейднуть - воткнуть ssd.

Вот такой красавец потасканный жизнью

Вскроем и посмотрим чего внутри. Ласки и заботы ему явно не хватало )

Присутствуют зачатки валенков, не удивительно, что ноут выключается по перегреву

В предыдущий раз, кто-то промахнулся с термопастой (СО уже почищена)

Уставшая термопаста уже давно требует замены

В системе охлаждения грязь уже не сдувается

Моем, чистим, не завод конечно, но жить будет

Меняю термопасту (КПТ-8 конечно не используем), немного отмываю корпус и дисплей (пластик уже сильно пошарпан и выглядеть как с завода ни когда уже не будет)

Закидываем ssd запускаем погонять стресс-тесты

Температуры в норме, пациент скорее жив и будет еще жить )
На этом все, до новых встреч.

Добрый.
Скажу сразу, что я не занимаюсь диагностикой ноутов.
Никак, вообще. Это мне не интересно.
Беру их в работу только, если тыкнете пальцем что заменить и предоставите запчасть, кроме

Замены разьёмов на хонорах)
Ну либо банальное обслуживание macbook.
Да, я купил себе такой же хонор, только помощнее, ибо мой игровой чуть сломался (отвал графики после лютого падения с 1 метра), а дота сама себя не наиграет)
Ситуация в том, что чудо инженерии в Китае решило, что сделать разъём зарядки типа-С будет правильнее на самом удобном для разрушения месте

Клиент сам решил, что сможет справится с данной поломкой, но отпаяв разъём, решил, что далее копать не стоит)
Накопаю я xD
Итак, если Вы решили, что сможете заменить самостоятельно разъём на ноуте, то вот инструкция:
1. Иметь паяльник для "да там просто подпаять".
2. Фен для обратной запайки. Нет. Женушный или строительный не сойдёт. В одном случае не догорит, а вот во втором - точно этот кусок платы в уголь)
3. Раздобыть скальпель или разобрать опасную бритву для зачистки дорог:

4. Заказать с олиекспреса разем для ноута, ибо у нас в Московии ими торгуют от 1000р за кило штучку.
5. Примерить и убедиться, что он подходит и китаес нас любезно не нае.. обманул.
(на фото пинцет за 3.5к рубля, хотите посты с моим оборудованием? Там такая жирная по стоимости красота. Одни пинцеты стоят около 30к)

6. Сказать себе, что Вы красивый и умный, налить бокал висков со льдом и как сомелье сесть у камина, держа бокал как аристократ с утра.
7. Оставить стакан не трогутым и идти дальше совершать легендарный лут.
8. Заказать у чины медные перемычки для восстановления и заделать дырки в текстолите 1кв паяльником

9. Потом замазать маской ультрафиолетовой или своровать базу для ногтей шелака у жены и положить сохнуть либо под солнцем, либо, что быстрее, под уф лампой (так же можно позаимствовать у жены, пока она спит)
10. Разгладить дорожки скальпелем или опасной бритвой. Ну можно и лезвием) Чо нет то xD

11. Сказать себе, что Вы молодец ещё раз. Это важно!
112. Примерить и запаять разъём феном (не нюхательным!!! Это на потом! С недопитым виски у камина!)

13. Проверить зарядку

15. Заебумба итс форевер маза фака. Да простят меня боги египта за мой кузбасский.
Лампа горит, значит всё идёт по плану! (Гражданская оборона в силе))
16. Теперь устранить заводской просчёт и укрепить это красным клеем...

17. Вы же забыли его заказать! Ждёте ещё месяц...
.
.
.
.
.
.
18. Спустя месяц делаете вот так:

И обратная сторона

Теперь обслуживание.
19. Мазаете термопастой. Любой. Хоть кпт-2384585848392

20. Понимаете, что забыли закрутить винток под системой охлаждения и разбираете её заново

21. Собираете, тестируете.

22. Вы потрясающий

Всего лишь 22 простых шага позволят Вам менять разъёмы на ноутбуках, а если не получится, то...

Задать вопрос по самостоятельному ремонту в конец убитой технике можно мне в телегу, либо инсту, а так же в электро-почту, контакты которой можно найти по моему нику в яндексе, но если на каком то этапе у Вас всё пошло по мохнатке

И пиши мне. Либо зови меня тут по призыву @R.Fon

Увиди...
Кстати. Про рентген в ремонте расскажу попозже.

В телеге у меня он уже как месяц фигурирует)

И да. 23 пункт - пейте виски у камина) Но только чуток и только после победы))

Забыл... Ремонт стоил 7 тысяч рублей. Как же я и без цены)

Теперь точно увидимся))

Всем привет, кого не видел! :)

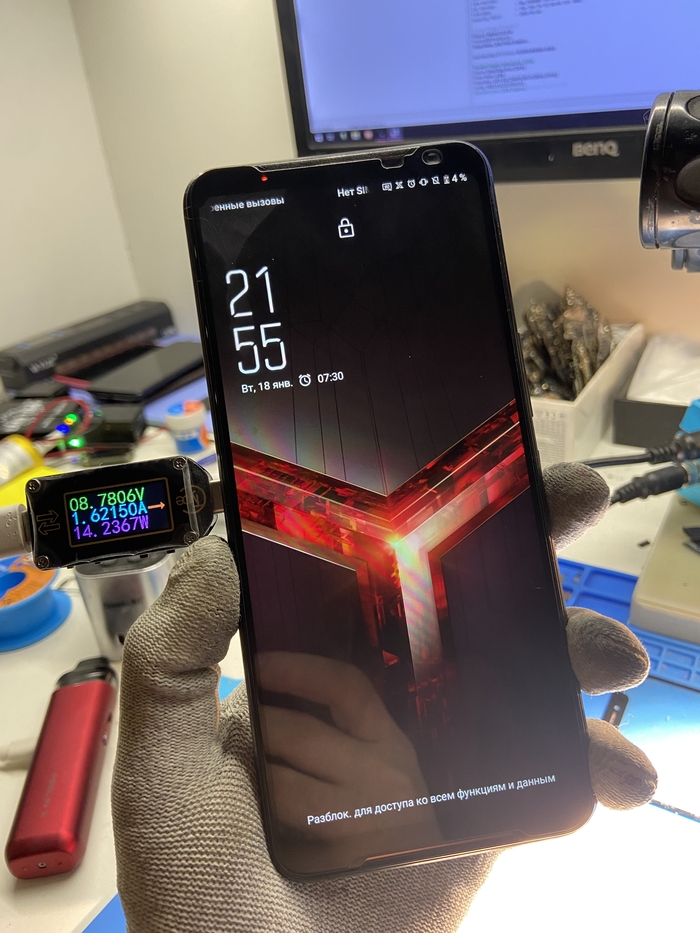

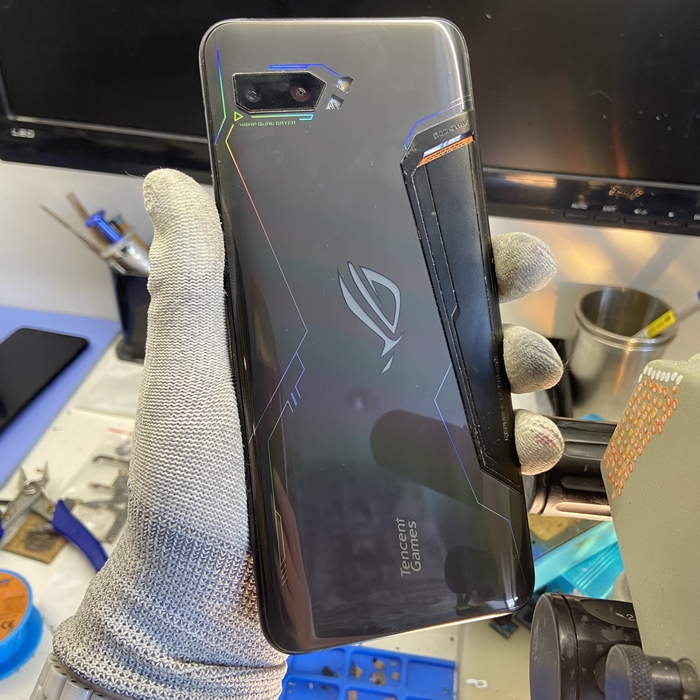

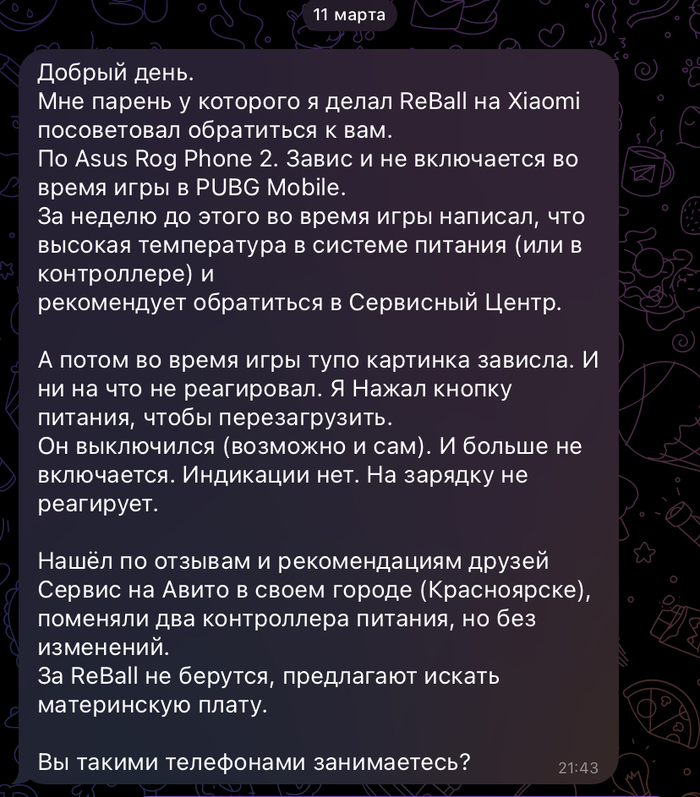

Попросили любезно поболтать со вторым рогфоном, который при игре в PUBG mobile на что-то обиделся и выключился с концами 🙂

Полная стори, если кому-то интересно, что произошло:

Я уже говорил, что в основном я сяомист и ремонтирую почти одни лишь Xiaomi один за другим, но на самом деле я ремонтирую многое, но только то, что мне самому в кайф ремонтировать. И только смартфоны, самое главное:)
Если мне смартфон не импонирует и не приносит положительных эмоций от того, что я его поднял, то и браться я за него не стану. Мастера меня в этом плане думаю поймут, по этой причине я забросил ремонт яблок с богатым опытом, по этой же причине я отказался от ремонта большинства хоноров и хуавеев. А всю линейку рогфонов я считаю весьма интересными устройствами, которые интересно поднимать и они приносят мне моральное удовлетворение, но вот остальные асусы, что не рогфоны, не особо мне интересны и не приносят удовольствия. Парадокс, ну да ладно

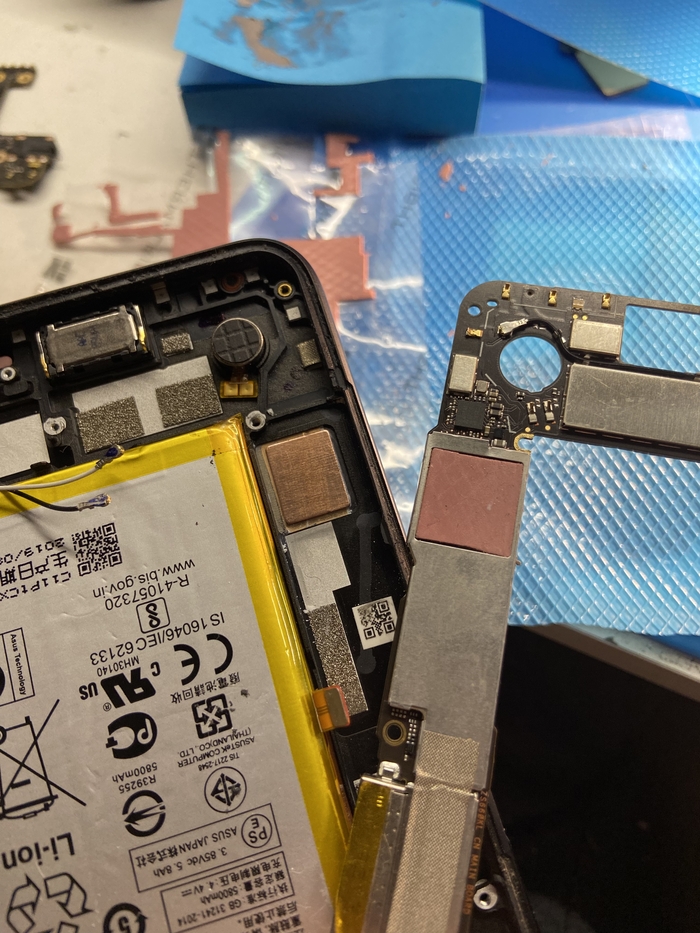

Доска у этой модели интересная, очень узкая, чуть шире самого проца:

А чего там в прошлом сервисе-то попаяли?

В целом, ничего особо криминального, соответствует правде: КП (контроллеры питания) действительно трогались. Их сверху закрывал фигурный кусок защитного экрана, который любезно отрезали, я так полагаю, кусачками 🥴

Паялись PM8150B и PM8150, в остальном доска не трогалась нигде, и это замечательно. Подкидываем к компу:

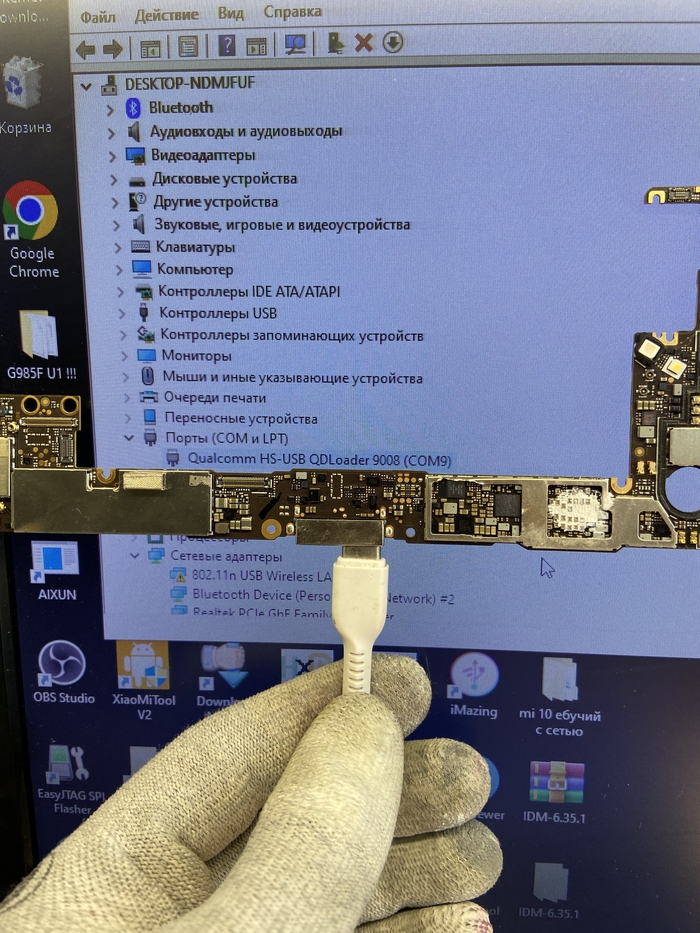

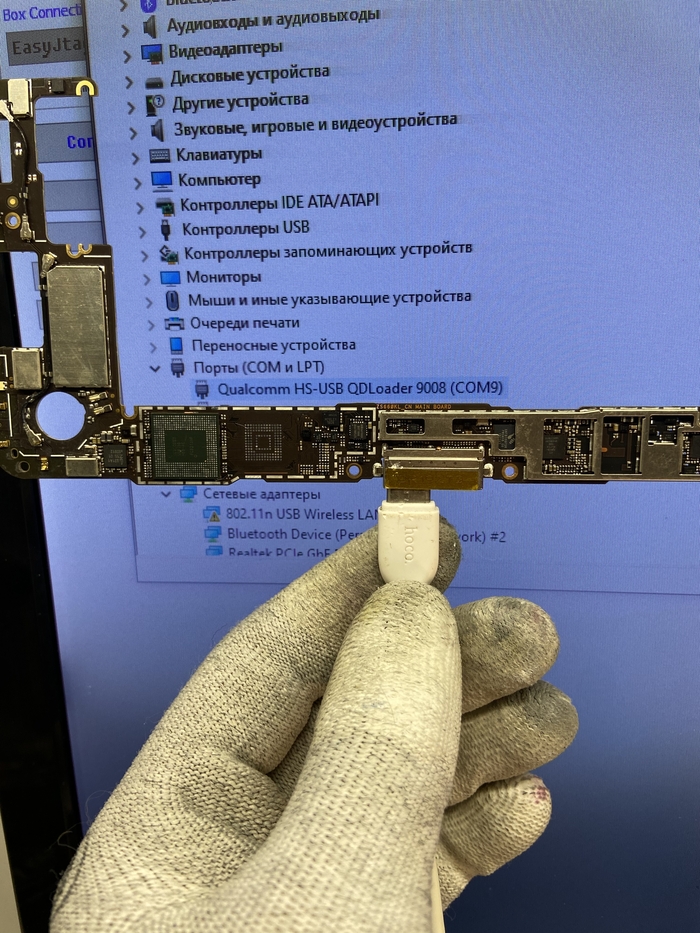

Плата дропается в 9008 без аккумулятора и без замкнутого тестпоинта. Зная историю смерти телефона и сочетая её с текущим состоянием доски, логичный вариант получается только один:

…или мертвая UFS флешка, но я вкачал удачу на 100, поэтому нет 😌

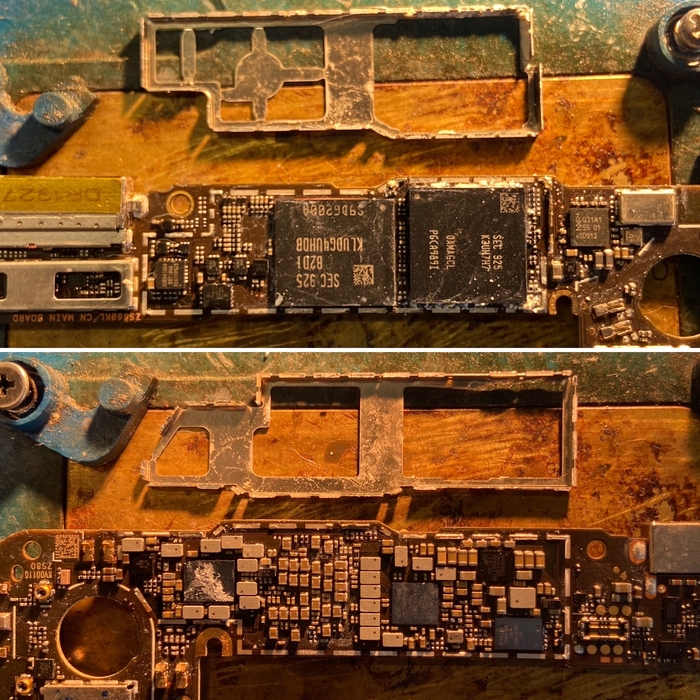

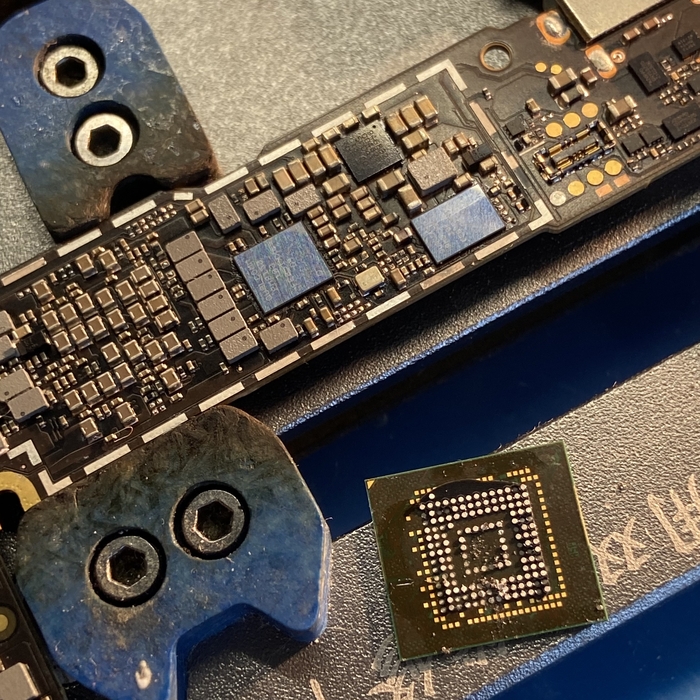

Я человек простой, вижу SM8150 — сначала катаю, потом диагностирую. Кладем плату на подогрев и демонтируем бункеры с двух сторон:)

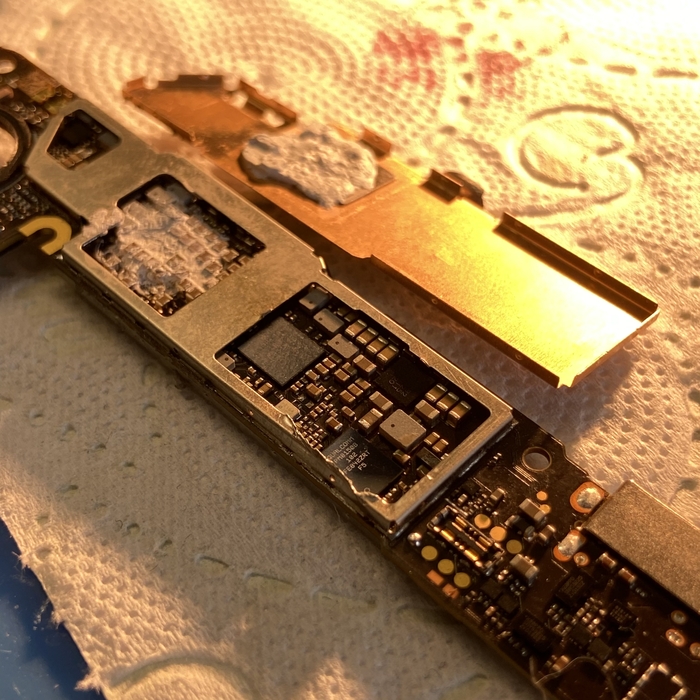

После снятия бункеров следует включить «мистера аккуратность» и случайно не согнуть плату в ту или иную сторону, потому что только что она лишилась всех рёбер жесткости и ну ооочень легко гнется. Настолько, что можно лопнуть её одной рукой без каких-либо сложностей. Начинаем раздевать плату, обычно я начинаю с памяти, т.к. это здесь самая нежная микросхема, которая может умереть от излишнего нагрева. И снимаю я её тоже по-особенному: существенно завышаю температуру фена и грею текстолит с обратной стороны, не дуя непосредственно на память, в то же время стараясь лопаткой залезть под микросхему и стащить её вниз на держак. Таким образом, она слетает +- за 10-15 секунд, оставаясь при этом чуть ли не холодной. Тут тоже нужна определенная сноровка, чтобы и не перегреть, и не поотрывать пятаков откуда-нибудь, с условием что микросхема ещё и частично залита компаундом

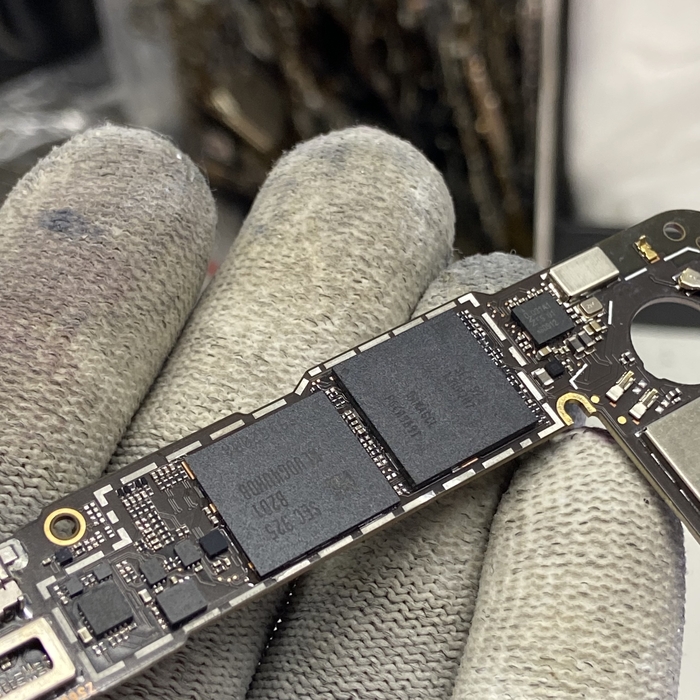

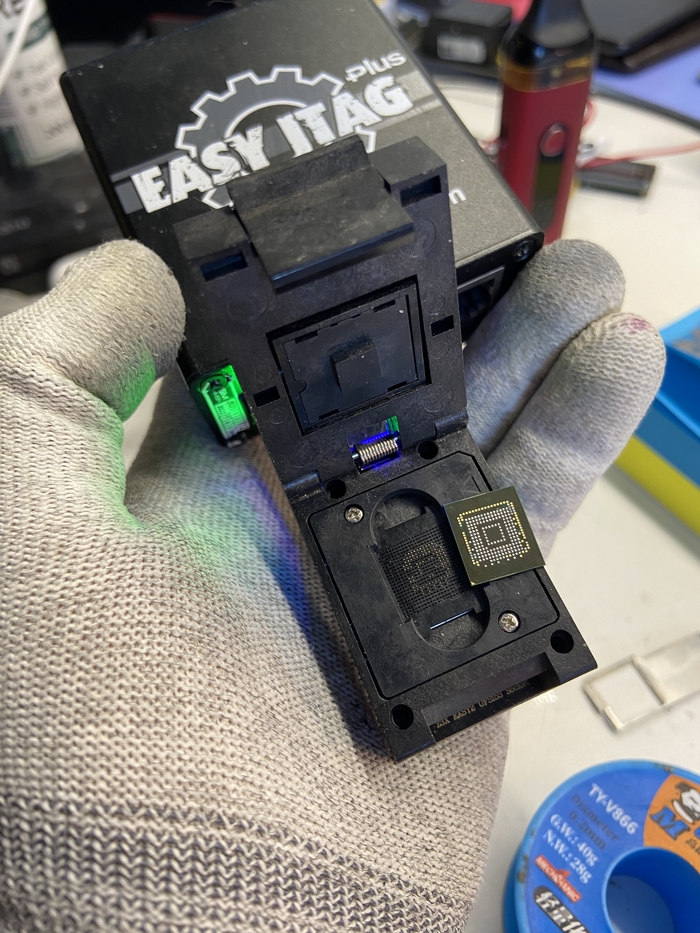

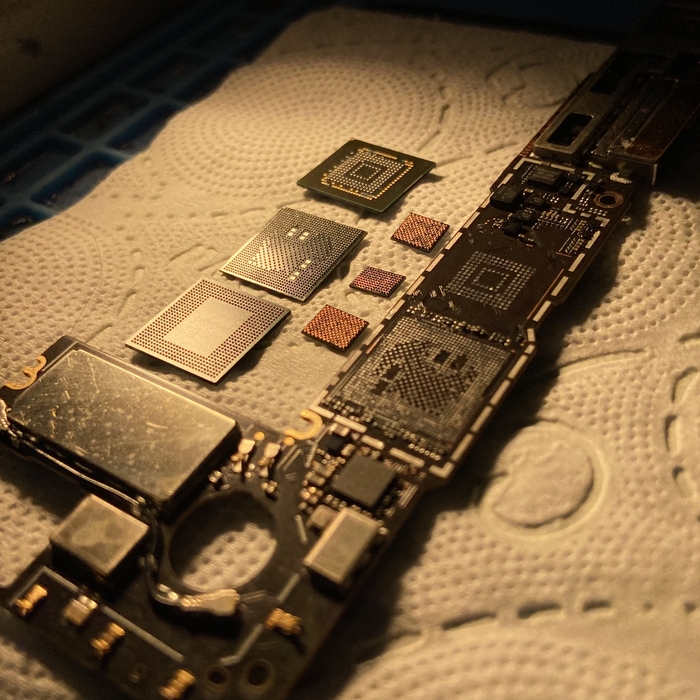

После успешного инита юфс в софте программатора выдыхаем и откладываем память в сторонку, продолжая раздевать плату. Дёргаем бутерброд (проц + сидящая на нем оперативка) и все три основных КП с обратной стороны:

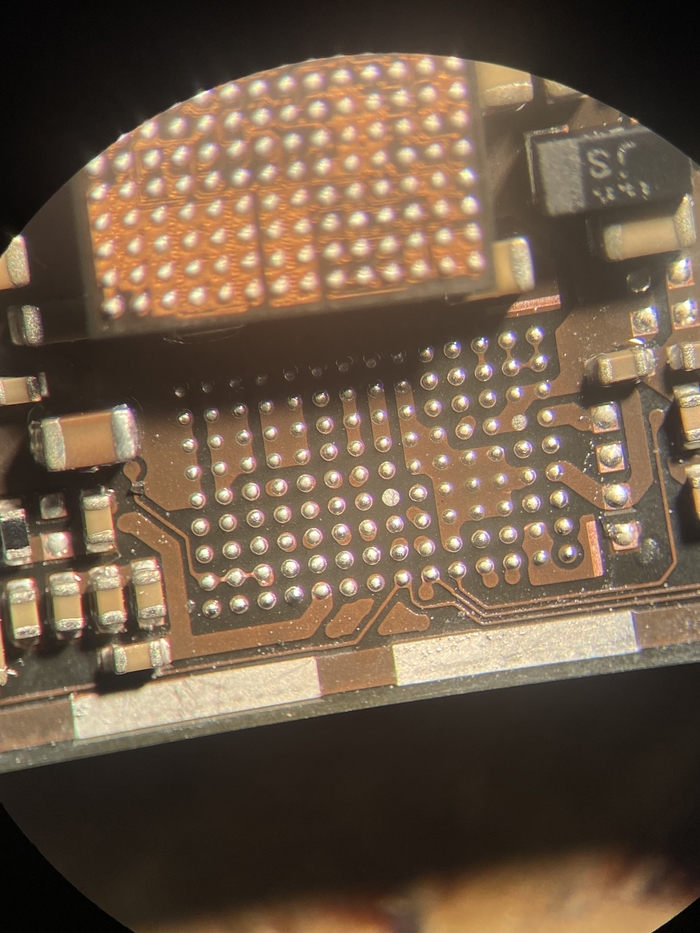

Все посадочные на плате зачищаю сразу, пока горячая. У меня привычка снимать бутер целиком, и только потом его делить отдельно, тут кому как удобнее, кто-то сразу делит бутер на плате, снимая сначала оперу, затем проц. Поэтому под перекатку у нас в итоге 6 микросхем, учитывая то что на верхнем фото бутерброд лежит все еще спаянный. Почему именно так, а не например перекатать только бутер и не трогать всё остальное? На этот счёт тоже много мнений у мастеров, кто-то скажет что мне делать нехуй я делаю лишнюю работу, но я все равно придержусь своего мнения, потому что:
а) Почти все устройства на SM8150, которым я не катал контроллеры питания, вернулись по гарантии с разной периодичностью, в среднем от месяца до трех. Это были и Poco X3 Pro, и Mi 9, и Mi 9T Pro. Эти кпшки довольно горячие и тоже имеют свойство отваливаться. Опыт, и не только мой.
б) Большая часть моих клиентов отправляет телефоны с разных городов, и возвращать что-то по гарантии с таким условием ну немного тяжко, не пару шагов до сервиса прогуляться все таки. Важна надёжность.
в) UFS проще поднять сразу и убедиться что она живая, чем перекатать бутер и обломиться, если вдруг окажется обратное. Делать «лишнюю работу» чтобы избавить себя от лишней работы, опять парадокс:)
г) Конкретно на этом аппарате КП уже паяные, поэтому стоит поднять их и убедиться что там все хорошо, и не зря, под PM8150B было два не севших на свое место шарика (плоские контактные площадки на плате). Один из них как видно по дорожке дублируется ещё тремя шариками, а второй? И потом гадай, почему например быстрая зарядка не работает :)

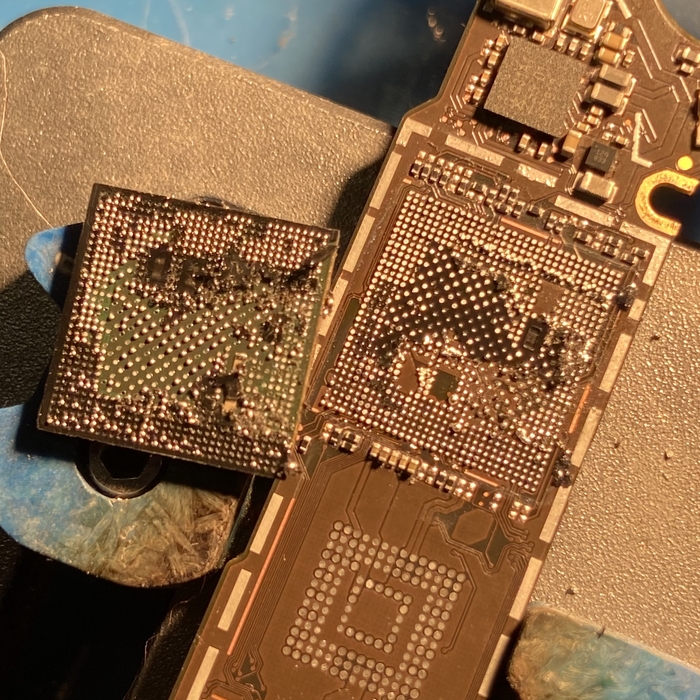

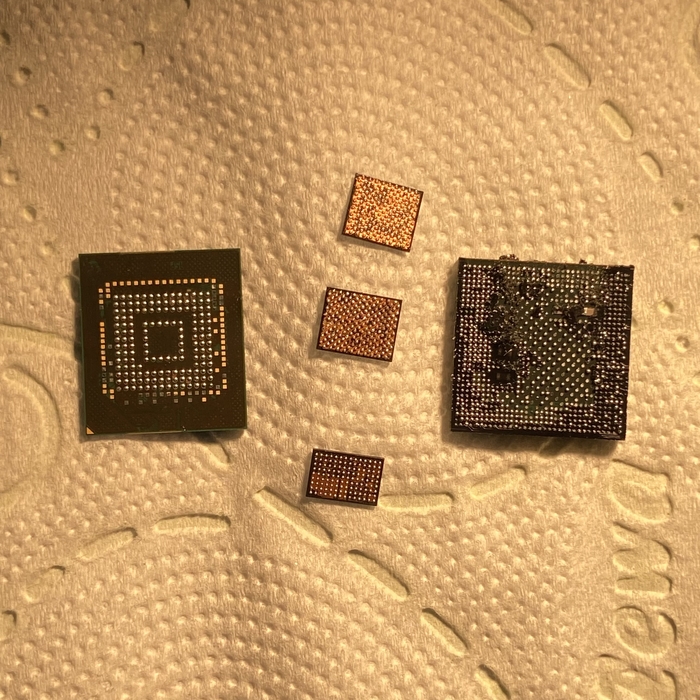

Не думаю, что кому-то будет интересно смотреть на монотонную рутину в виде накатывания пачки микросхем, поэтому оставлю сей нехитрый процесс за кадром, и можно собирать лего взад:)

Сажаем все кп и проц, убеждаемся что все идет по плану, голый проц без оперативки и памяти обязан дропаться в 9008:

Затем сажаем оперу и UFS и пробуем на первый запуск:

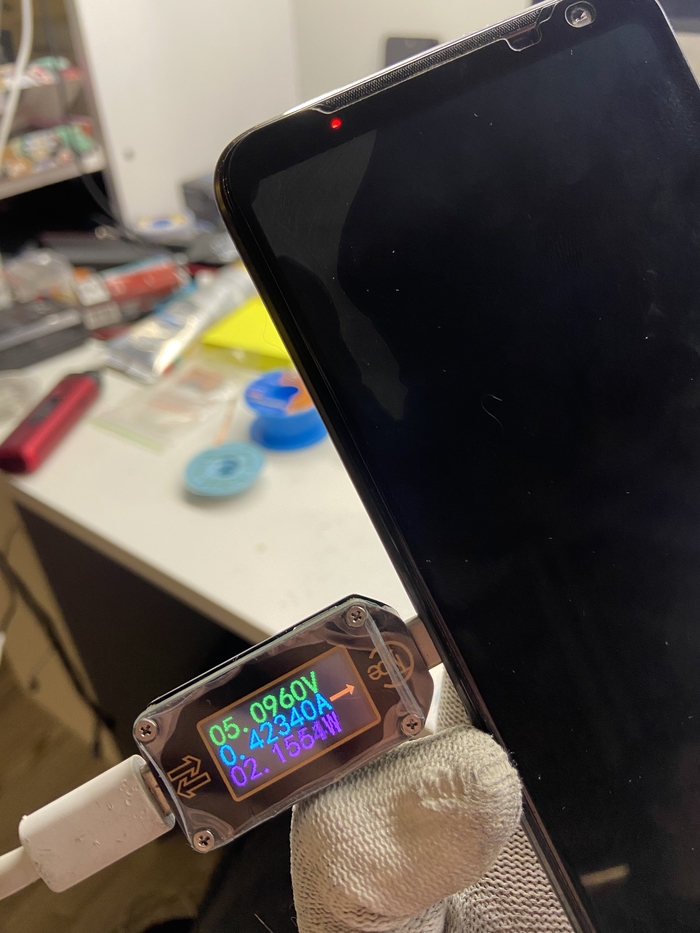

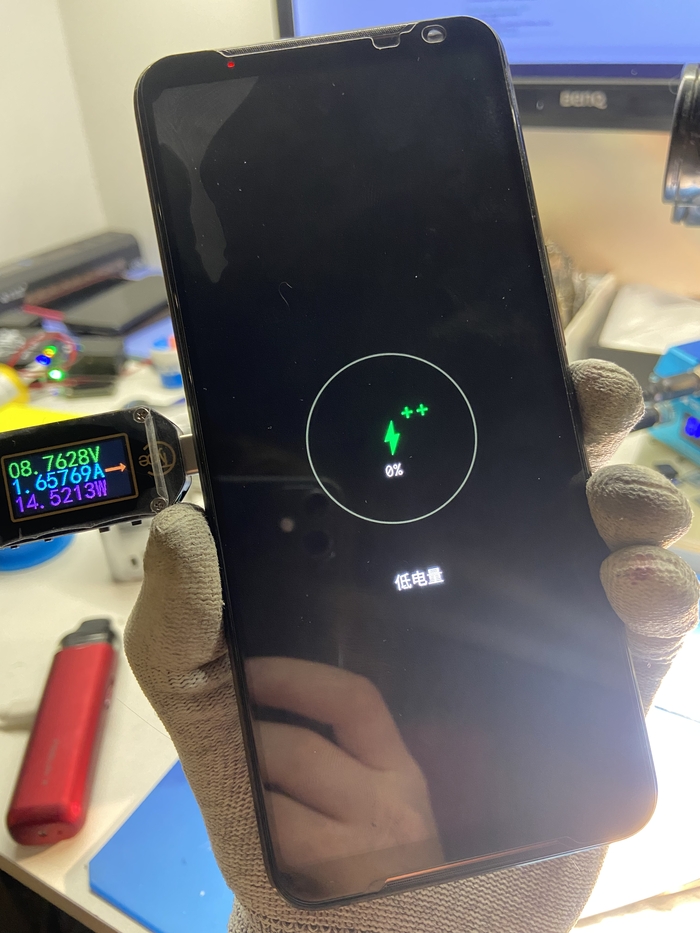

Аппарат подал признаки жизни, подрос зарядный ток и появилось моргание индикатором сверху, что говорит о том что аккумулятор в глубоком разряде и телефон начал его раскачивать. Немного ждём и…

Очнулся и включился без танцев со всеми данными :)
Далее узнаем пароль, бегло тестим на базовые функции, и продолжаем собирать плату. Припаиваем бункеры, чистим от остатков заводского термоинтерфейса и кладем термопрокладки везде, где их есть возможность положить. На кпшки, на память, на проц в обязательном порядке, это всё-таки смартфон, на котором в игры играют. Прокладки у меня Thermalright Valor Odin, кому интересно :)

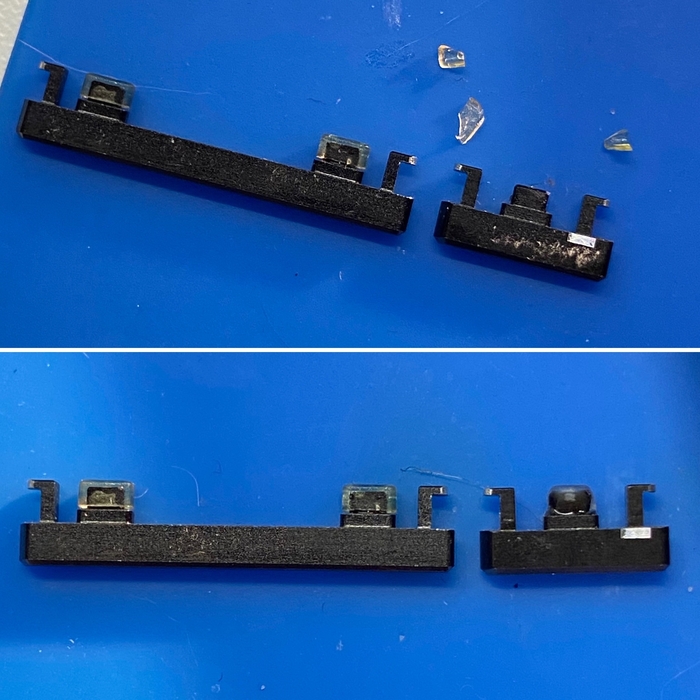

В процессе сборки заметил, что как-то не очень важно нажимается кнопка блокировки. Оказалось, резинка на толкателе рассыпалась на части. Такой же у меня не нашлось, поэтому сымитировал её наличие с помощью твердого ультрафиолетового клея, сделав каплю и подточив в нужный размер:

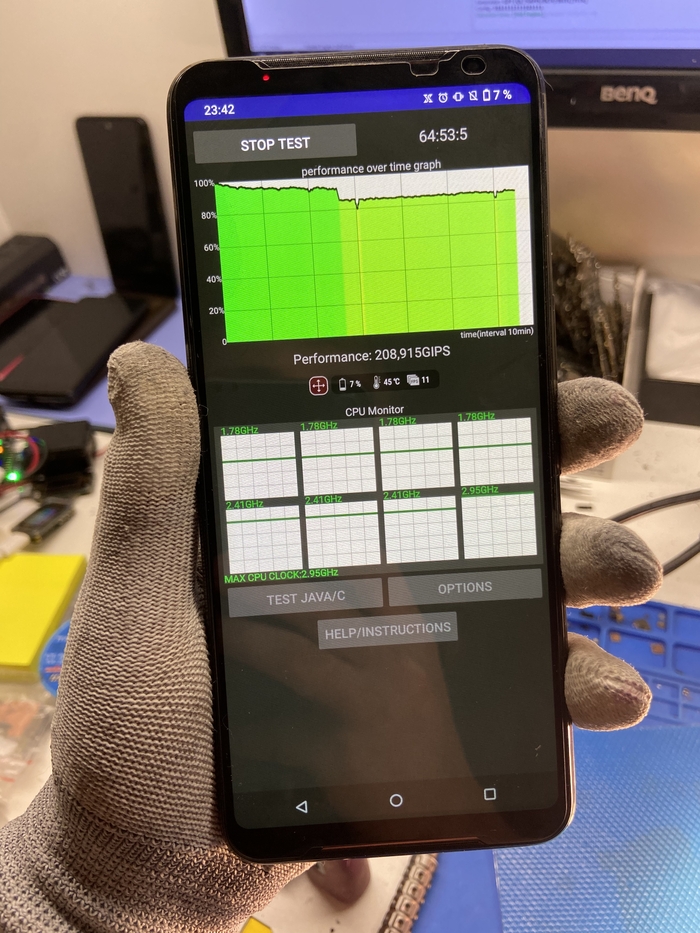

После финальной сборки повторно всё тестируем, включая часик-другой троттлинг теста, у владельца он уже был предустановлен, что оказалось весьма кстати 🙂

Вполне приемлемый результат, я считаю. На этом всё :)

Связаться со мной тут:
Вк
Телега
г. Новосибирск

Спасибо за прочтение, ещё увидимся:)

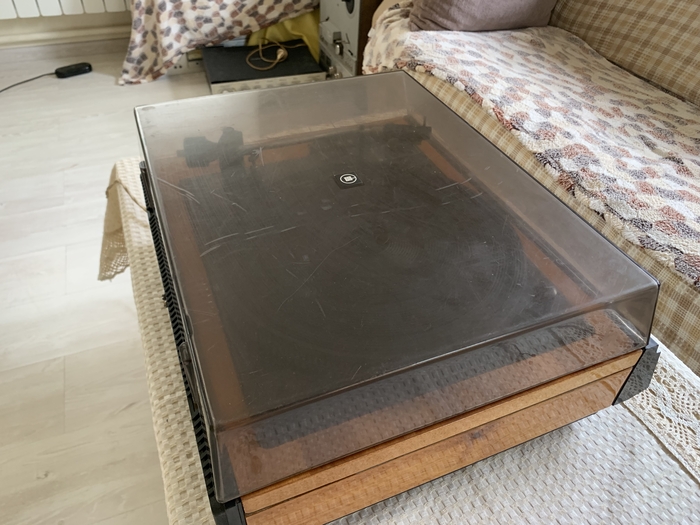

Бердский радиозавод в начале 80х выпустил в серию данный электрофон ( что означает - проигрыватель пластинок со встроенным усилителем низкой частоты), как более дешевую версию своего электрофона высшей группы сложности «Вега 002» (пост о нем у меня тоже был). За основу как и в предыдущих моделях было взято польское электропроигрывающее устройство (ЭПУ) Unitra Fonica G602 Hi-Fi с польским магнитным звукоснимателем c алмазной иглой MF100. В отличие от старшей модели, выходная мощность УНЧ была снижена до номинальных 10Вт, упрощены цепи коммутации сигнала, использованы простенькие акустические системы, унифицированы некоторые электронные узлы. Аппарат снискал большую популярность среди советских меломанов ввиду доступной цены и хорошим техническим характеристикам. Но перейду от вступительной части к этому экземпляру.

Принесли мне его на обслуживание с стандартным для советской электроники набором неприятностей: разбаланс уровней в каналах воспроизведения, треск при повороте регуляторов тембров и громкости, нестабильная скорость вращения диска. Условились на том, что сделаю я его за 3,5тр в течении одной недели. Разбираю и вижу электролитические конденсаторы К50-6 и К50-12, всех их желательно заменить, даже если они в допусках , не факт, что завтра они не откажут.

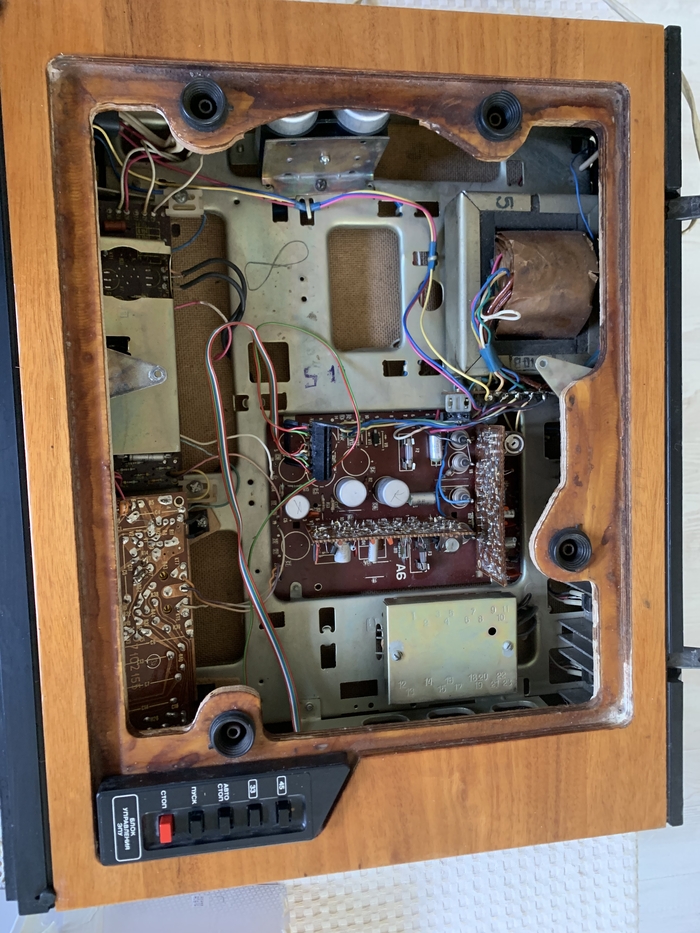

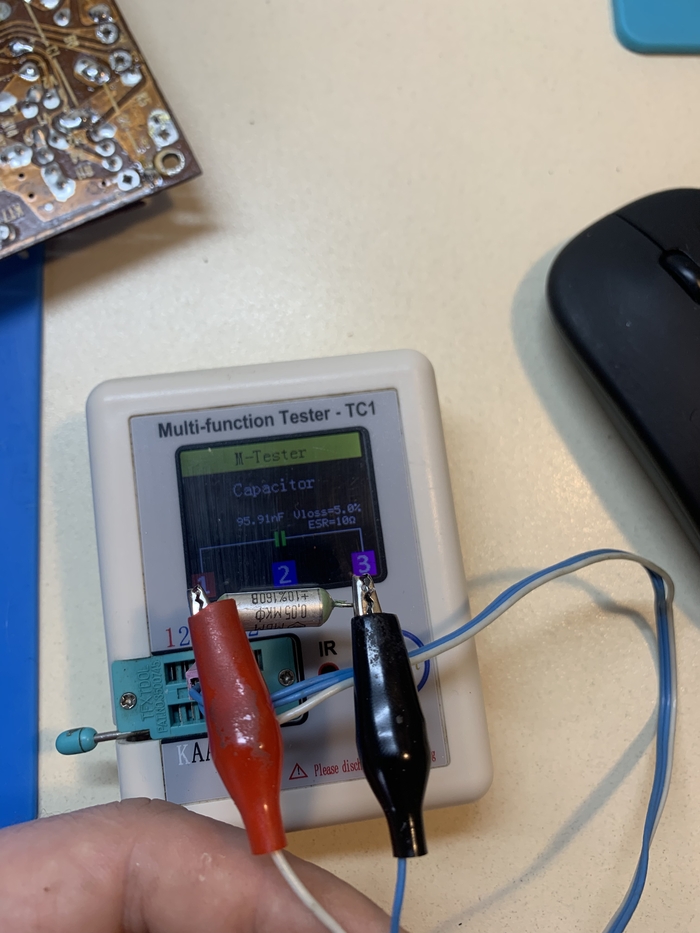

Также хочу отдельно сказать про неполярные металобумажные конденсаторы МБМ - их тоже нужно менять и не лениться, ввиду материала и конструкции с годами они теряют свои параметры а слой диэлектрика из бумаги набирает влагу, появляется ток утечки. Частенько бывает так, что владелец достает из сырого подвала/гаража аппарат пытается включить и тут хлопок, дым и выбитые пробки - взорвался гасящий переходные процессы конденсатор на кнопке коммутации сетевого напряжения наш «любимец» металобумажный МБМ, МБТ. Как пример обратите внимание на номинал конденсатора и фактический замер (даже со всеми погрешностями китайского LCR тестера):

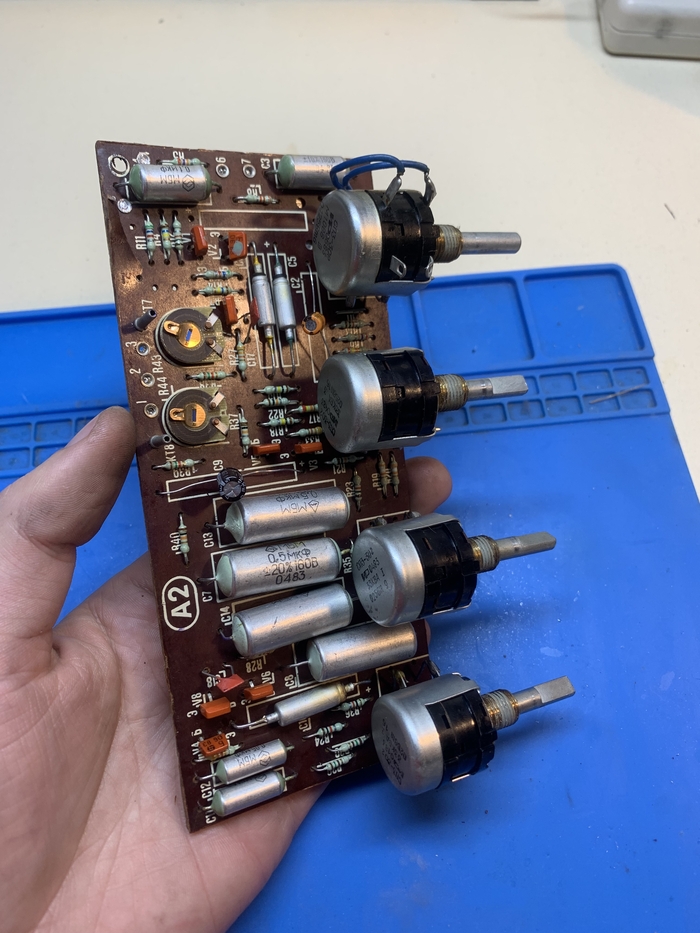

Как пример плата регуляторов тембра и громкости до:

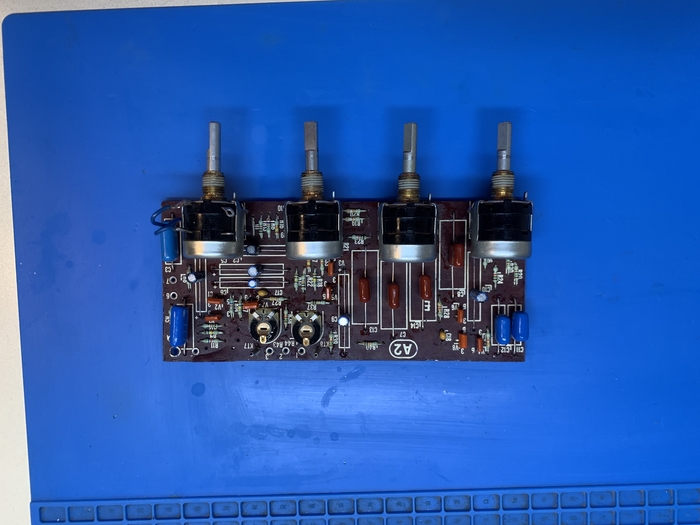

После обслуживания:

Также нельзя отнестись спустя рукава к потенциометрам, всех их нужно выпаять, разобрать, помыть спиртом и смазать резистивний слой машинным маслом:

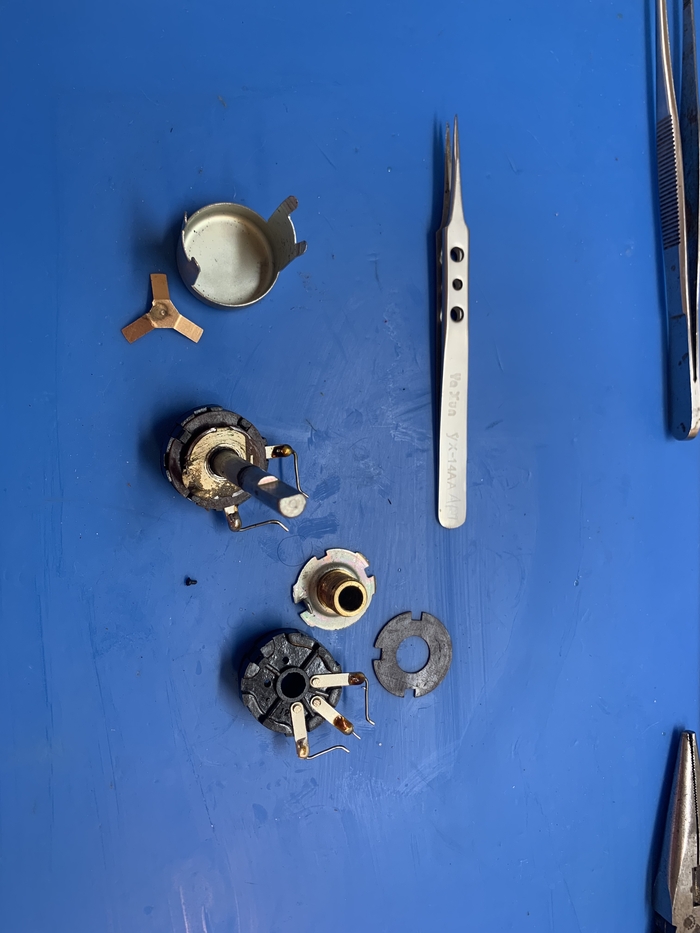

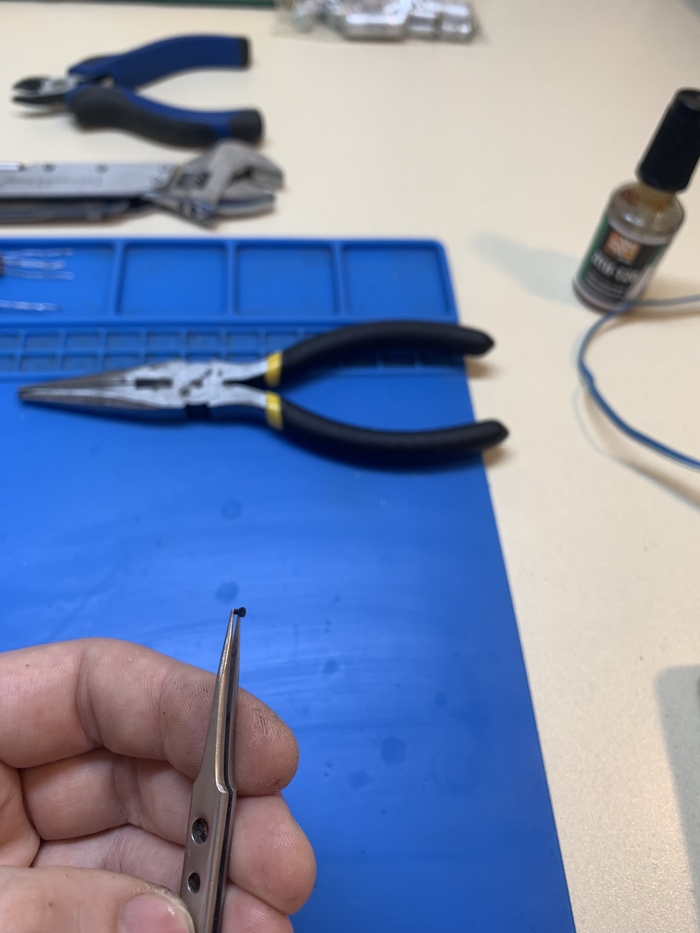

Благо этот вид потенциометров легок в разборе, самое важное не потерять вот эти маленькие графитовые подковки (через них происходит контакт движка с резистивным слоем):

Также хочу предупредить тех кто считает, что посмотрев пару роликов в ютюбе сможет сделать все сам - это непросто и требует опыта, начните с чего то менее ценного, ну или на платах неисправных потренируйтесь, как пример посмотрите то как выглядят платы после подобных манипуляций:

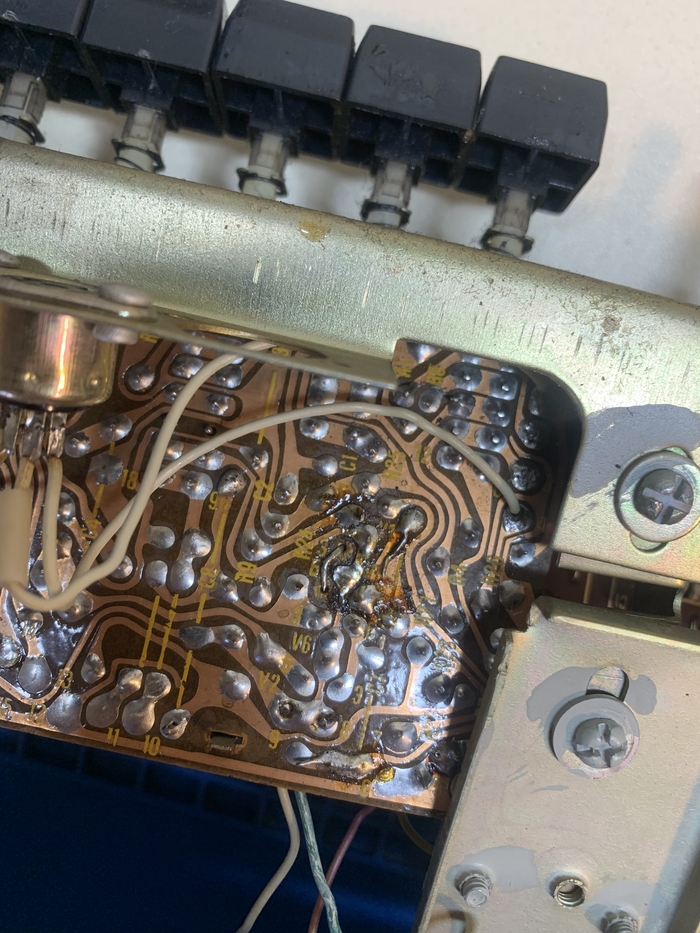

Слетевшие дорожки, неаккуратная пайка, несмытый флюс/канифоль, нестабильный контакт , закороченые токоведущие дорожки, впаянные вкривь и вкось радиокомпоненты и прочие недочеты, могут значительно усложнить ремонт, а порой и поставить в тупик, как было с ОЛИМП 005 где «сопелька» припоя после самостоятельной замены ёмкостей между дорожек платы управления вывела из строя основной контроллер. Также не забывайте после пайки смывать флюс/канифоль, если в подобной электронике это может быть не критичным, то более сложные устройства микроконтроллерами вам этого не простят.

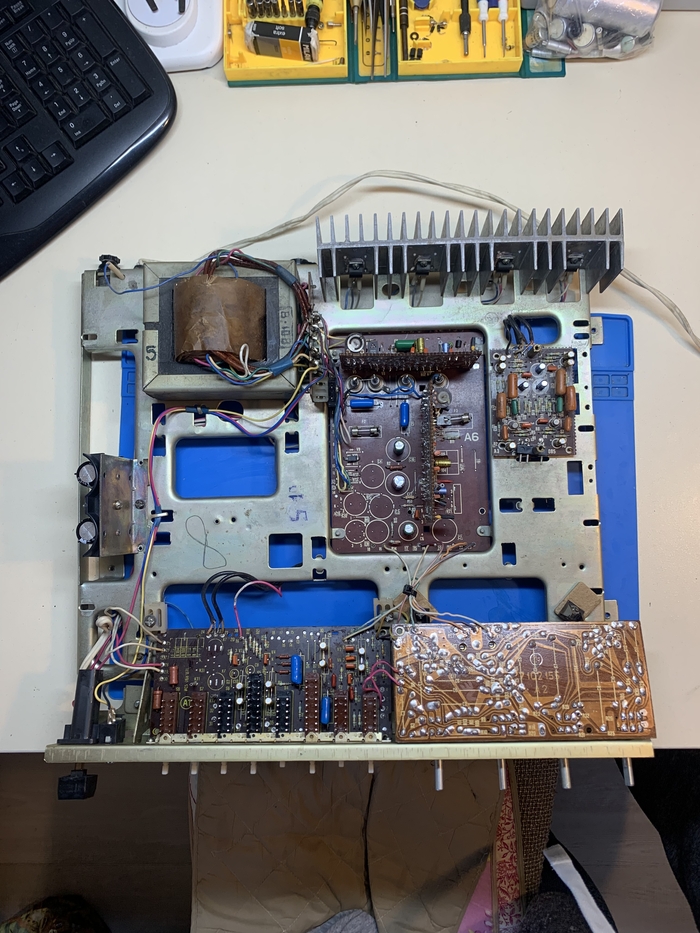

Ну, вот все заменено и установлено обратно:

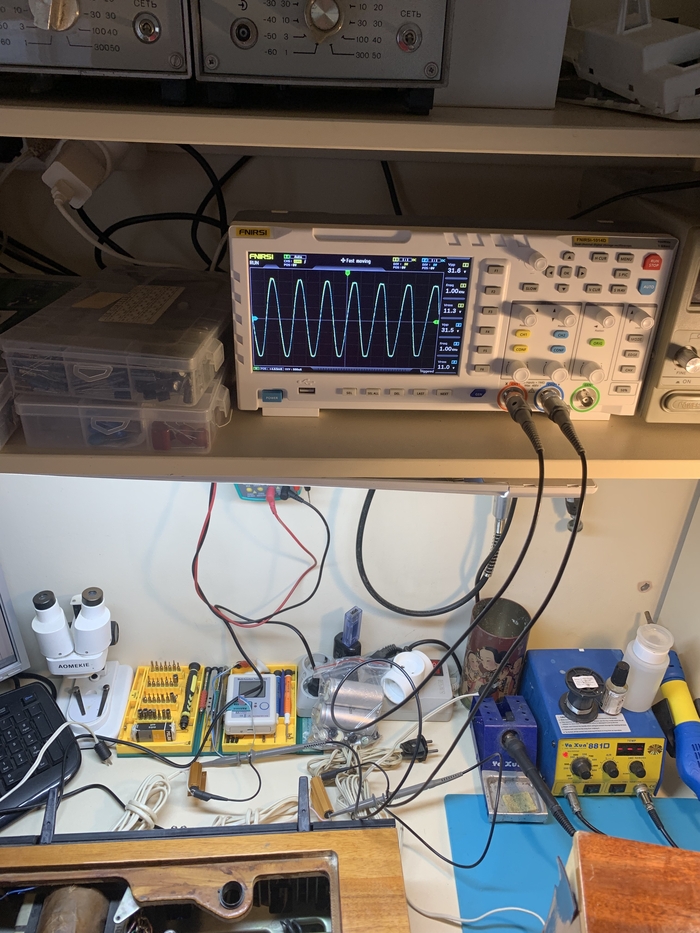

Теперь предстоит настройка, нужно установить ток покоя через выходные транзисторы УНЧ и выровнить усиление в обоих каналах.

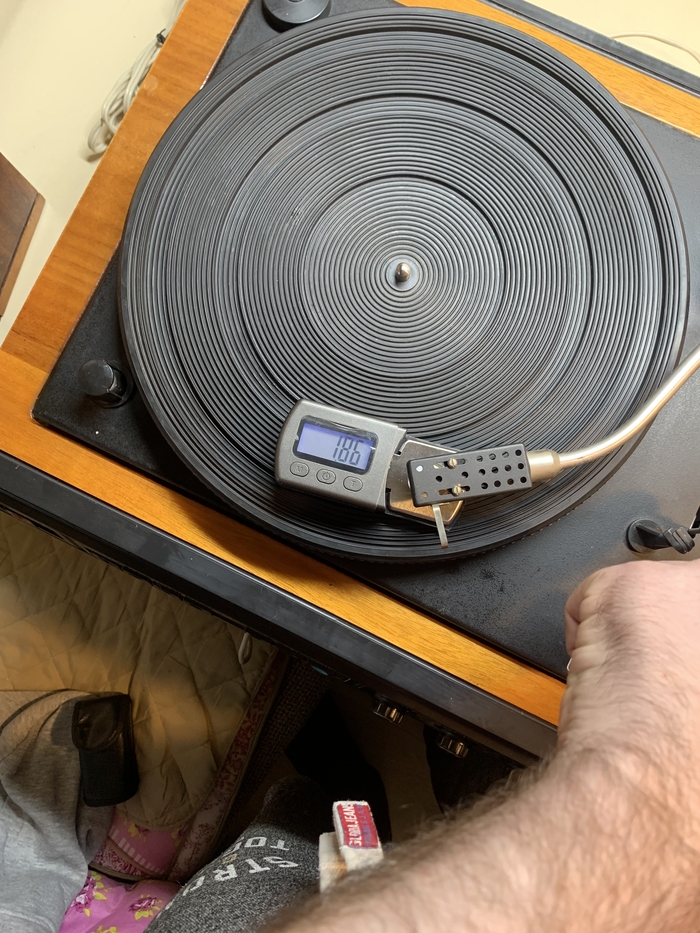

Настройка выполнена. Переходим к ЭПУ. Советую сразу лампочку над таходатчиком поменять на красный светодиод. Собственно, после этого скорость после 10 минутного прогрева остается стабильной. Настраиваем тонарм:

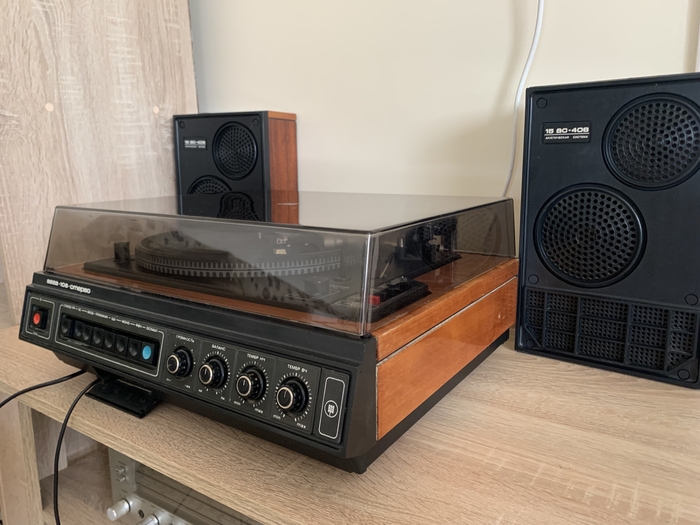

И го слушать пластинки:) Также бонусом отполировал пылезащитную крышку. Апп преобразился. Вот до:

Ну и на заглавных фото это «после». Также приложу список необходимых для обслуживания расходников, как видно с ценой я облажался, по итогу можно сказать сделал апп за условный бутыль среднего поила… Не ожидал я, что все так подорожало! Привык к тому, что все это у меня есть в запасах (а запасы оказались в Лоу уровне) и в голове держал старые (5лет назад) цены. Так, что те кто хочет восстановить качественно свою ретро электронику, обращаясь к мастерам, забудьте эту фразу « да он на авито весь столько стоит!», стоит то стоит, а ремонтировать все равно придется, если цель стоит использовать по назначению!

Благодаря за внимание, всем добра и удовлетворения от проделанной работы! 73!
