Привет пикабушники! Занимался ремонтом ноутбуков, но решил сменить род деятельности, в связи с чем хочу предложить подарить кому-то несколько больших ящиков с донорскими платками и корпусами. Кому интересно, пишите в коменты. Фотки могу залить позже. Желательно Украина, Полтава. Или отправка за ваш счёт) Всем бобра!
Принесли компьютер на чистку, как это работало без понятия даже...
Баянометр выдавал цыплят
Сразу говорю: чукча не писатель.
Одним днем принесли планшет-невключайку irbis tz862. В ходе диагностики выяснилось что неисправна пямять emmc samsung klmag2wepd-b031. При выпаивании верхняя часть микросхемы стала мягкой. Сняв ее попробовал потереть скальпелем и обнаружил что под "резиновым" слоем народная emmc kmvtu000lm-b503. Вот так китайцы ещё используют б/у emmc от samsung s3. Вторая emmc на фото с таким же "резиновым" покрытием снятая с irbis tz863. Снимал на тапок.
Ну и лог z3x живой emmc (что снизу). Может кому пригодится.

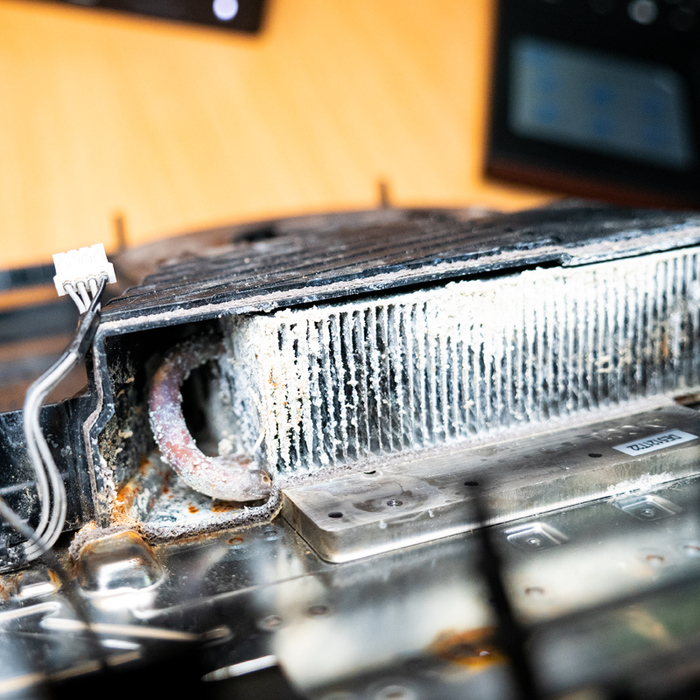

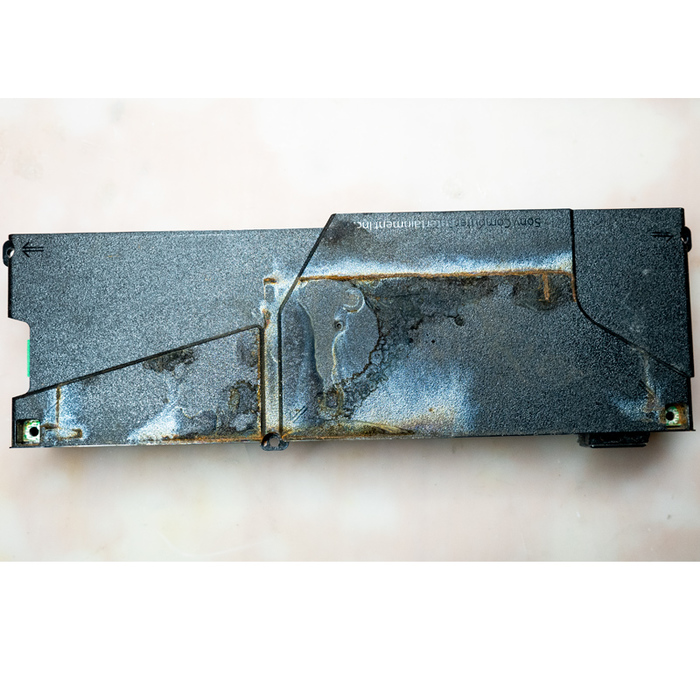

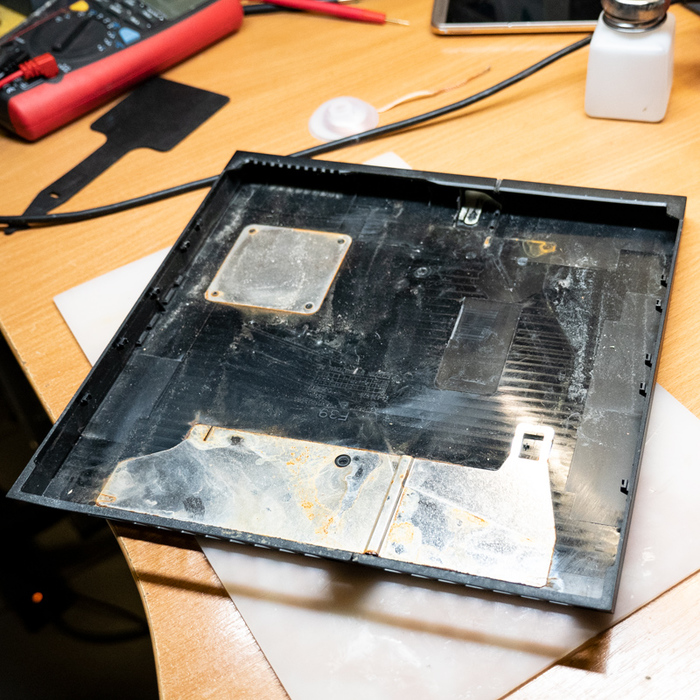

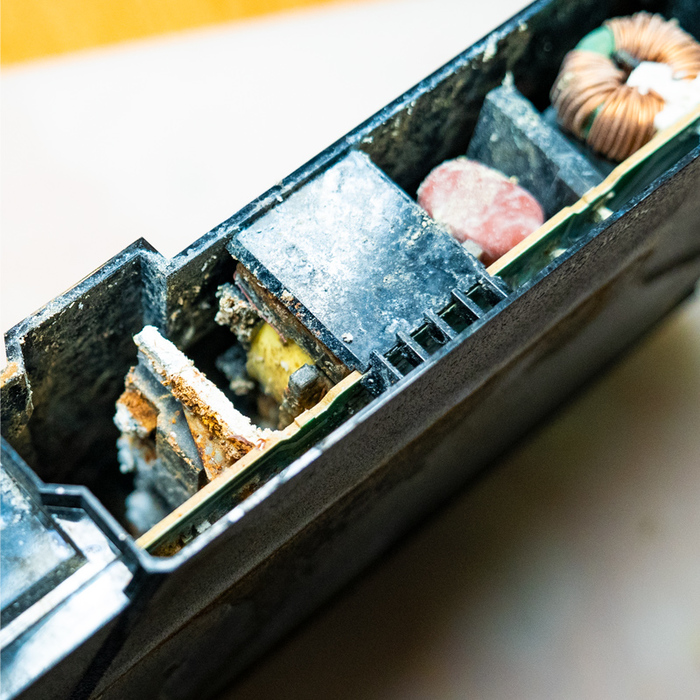

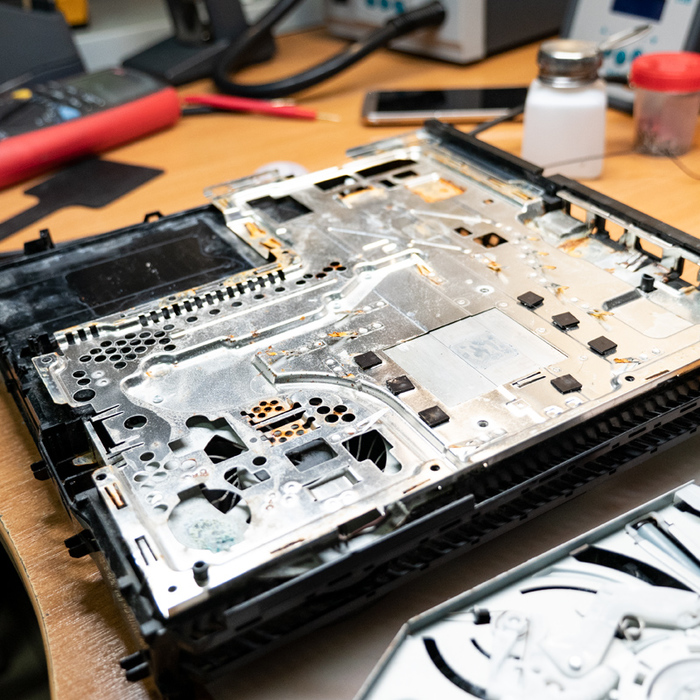

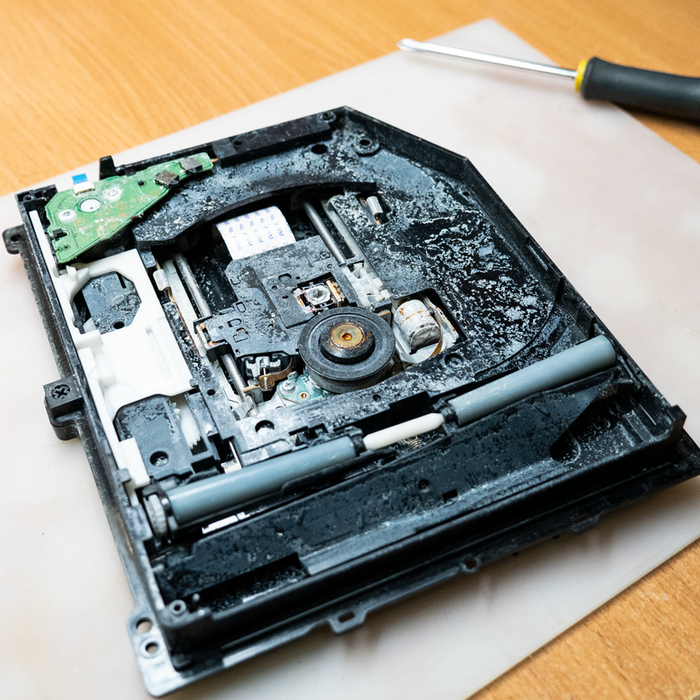

Ага народ, я вот смотрю но посты ремонтов и оживления трупов заходят довольно плохо, а вот посты разной жести клиентской идут на ура. Буквально 3 дня назад я публиковал пост про ноутбук которым пользуются люди которые хрю-хрю и сегодня к нам приходит игровая консоль PlayStation 4 которая была в дальнем плавание. И как обычно со слов клиента, ничего не знаю ничего не видел, просто не включается, если можете помогите. Я мамонт ничего не знаю.
И начнем с легенького и ближе к самому интересному.
Всем привет! Диагноз известен из заголовка. Покажу одно из решений после невнимательных, неопытных "я ж мастеров". Короче пробита левая гильза. При замене дисплея очень важно запомнить, записать, сделать себе татуировку с расположением тех или иных болтиков. Вот пример как болтик который длинее чем нужно повлек за собой дорогостоящий ремонт.
Как раз в левой гильзе проходят дорожки отвечающие за включение LCD.
Изображение взято из Instagram на одной из страничек.
Надеюсь кому-то это пригодится. Это не новость что в этой гильзе шины отвечающие за дисплей. Америку я тут не открываю. Но чем больше информации по какой-то теме - тем больше опыта можно из нее извлечь.
Спасибо за внимание. Нахожусь я в Киеве. Мой телеграм @Genrikh_Adolfovich
P.S. Я не делаю ничего кроме iPhone. Кто ремонтирует телефоны других производителей я тоже не знаю. Простите.
Я бы и сам заменил, только у меня паяльник есть...
Кто следит пристально за сообществом, наверняка помнит холивары вокруг подобной картинки, выложенной в одном из постов. А меж тем именно так Asus охлаждал свои смартфоны в недалеком 2013. Не дам конечно голову на отсечение, что это обычная термопаста, но что-то очень близко похожее.
Теперь непосредственно о ремонте - Asus не включается. От чего-то передатчик по одной из шин питания ушел в КЗ
Выпаиваем старый пердатчик. КЗ ушло, проблема устранена, телефон включается. А теперь, как всегда, нам на помощь приходят китайцы, у которых мы закажем новый трансивер.
Залуживаем свежие площадки у микросхемы и припаиваем на место.
Вроде бы и все должно быть хорошо, но тут всплывает еще одна проблема - телефон не видит имей от слова совсем(почему этот бесполезный оборот до сих пор используют?! )
Причин у этого может быть несколько, но т.к я больше практик, то потыкаем, для начала, цэшкой в какие-нибудь большие конденсаторы у модема. Убедимся что там пусто и будем менять контроллер питания радиотракта
Можно, кстати, даже не тратить время на измерения. Все равно других вариантов (исключив ПО) пдля попыток устранения этой проблемы не будет.
благо этих контроллеров уйма на айфонах есть.
зачищаем старый припой, ошариваем новый контроллер и устанавливаем на место. имей не сфоткал, но звонилку держите
Нахожусь в г. Санкт-Петербург. вк - vk.com/verified_spb
Жил был на свете ноутбук Samsung, модель RV520-S04. И случилась у него беда - перестал аккумулятор держать заряд. И клиентом было принято решение заказать новодел на всеми известной площадке "Aliexpress".
Да вот только аккумулятор не держал заряд, работал он всего минуты три, хотя на деле у него не было износа, а за три года набежал износ всего 3%.
Что же на деле у него внутри? Для начала разберемся что внутри у оригинала:
У оригинала ёмкость 4400 mAh, сам аккумулятор состоит из 6 Li-ion аккумуляторов "SAMSUNG ICR18650-22F", емкость каждого 2200 mAh.
Ниже пример что там практически такие же, но SAMSUNG ICR18650-22FU
А что же предлагает новодел? Заманчивые 5200 mAh, но при этом сопоставимо ниже общий вес.
Разобрав, оказалось что ёмкость 18650 Li-ion аккумуляторов всего 1800 mAh, а это на 18% меньше чем у SAMSUNG ICR18650-22F, что были в родном АКБ.
Посчитаем теоретическую ёмкость: 1800 (ёмкость каждой батареи) умножаем на 6 (общее кол-во аккумуляторов внутри) = 10800 миллиампер/час. Умножаем 10800 mAh на 3.7 (напряжение) = 39960 Ватт/час. 39960 Wh делим на 11.1 (напряжение на контактах самой акб) = 3600 миллиампер/час. Довольно неплохо, всего на 18% меньше чем у оригинала, аккумулятор клиенту стоил всего ~1000р.
Казалось бы, в чём загвоздка? Почему ноутбук работает всего три минуты? Обратимся к зарядному устройству:
Обманули Китайцы с ёмкостью..
Вывод - не экономьте на аккумуляторах.
