С новым годом мои дорогие подписчики и все остальные Пикабушники! С Вами опять Кот.

Новогодние подарки подарены, салаты съедены, а на работу ещё рано! Значит, есть время рассказать об интересных случаях из будней DR, благо неопубликованного материала накоплено прилично. Буду потихоньку публиковать. Пишу по памяти, часть фотографий сделаны на тапок, по этому не обижайтесь, могу чего-то и позабыть.

Летом написал мне один пикабушник (пожелал остаться анонимным), с проблемой. Запустил он утилиту «Seagate Seatools» для проверки своего диска, при этом забыл вынуть флешку. Флешка после такого неуважения взяла, да и приказала долго жить. А там…. да как обычно, вся жизнь и ещё половинка чужой.

Сначала сам не поверил в такие странности, с чего бы утилите для проверки дисков убивать флешку? Понимаю ещё, при неправильном использовании, можно потереть содержимое, но убить флешку… Чудеса, да и только, либо что-то недоговаривают.

Оказывается, чудеса случаются, и случаи такие не единичны, есть даже темы на «профильных» форумах flashboot.ru/forum/index.php?topic=61036.0 и www.usbdev.ru/f/index.php?topic=787.0 (Не знаю, можно ли тут публиковать ссылки на сторонние ресурсы, если не прав – дорогие модераторы, прошу меня простить и удалить ссылки.)

Видимо, программа какими-то командами портит служебку или фирмварю флешки при попытке получить от неё идентификаторы или ещё какую-то информацию.

Вот какой мне показали новопреставленную флешку + бонусом лапку кота пикабушника:

Пока флешка ещё хоть как-то определялась, но с нулевым объёмом, с неё успели снять идентификаторы через программу «Chip Genius»:

Description: [W:]Запоминающее устройство для USB(USB MEMORY BAR)

Device Type: Mass Storage Device

Protocal Version: USB 2.00

Current Speed: High Speed

Max Current: 100mA

USB Device ID: VID = 090C PID = 3000

Device Vendor: Silicon Motion,Inc.

Device Name: SM3255AA MEMORY BAR

Device Revision: 0100

Product Model: USB MEMORY BAR

Product Revision: 1000

Controller Vendor: SMI

Controller Part-Number: SM3257ENAA - ISP NONE

Flash ID code: ECD798CE - Samsung K9ABGD8U0B - 1CE/Single Channel [TLC-8K] -> Total Capacity = 4GB

Ну, в принципе, ничего страшного и смертельного. Флешка по фотографии не монолит. Внутри SM3257EN + одна микросхема памяти. Хотя память и TLC, но умерла флешка не из-за износа ячеек памяти, поэтому особых проблем с вычитыванием битовых ошибок не должно быть. Да и лапа котейки на фотке красивая. Как тут можно отказать? В общем, договорились о пересылке трупика мне.

Договорились летом, а отправить, уже остывший трупик, смогли мне только в ноябре. Ну да ладно, хозяин – барин.

Вот таким он предстал передо мной:

«Гм, обычная рекламная флешка, сейчас мы её раздербаним», - подумал я.

«А вот @#$%& тебе!» - подумал остывший трупик флешки.

Поддеваем пластик со стороны usb-порта, а там:

Упс! Внутри затаился страшный зверь - монолит.

Отправляю фотографии владельцу, объясняю ситуацию и утверждаю возросшую стоимость восстановления. Человек оказался адекватный, все вопросы решили быстро и без проблем.

Дальше всё по накатанной. Гладим пузико трупа наждачкой, располагаем его на «операционном столе», распаиваем проводами питание. На этот раз используем новый «операционный стол» под названием «Spider board» из комплекта комплекса «PC-3000 Flash»:

Этот адаптер позволяет обойтись почти без пайки при работе с монолитами. Пайкой подключается только питание и земля, а все остальные сигналы подключаются через специальные пружинящие иголки. По времени +- одинаково в сравнении с пайкой, но иглы позволяют подключиться к более тонким проводникам.

Расставляем иглы на монолит под микроскопом и подключаем адаптер к основному блоку комплекса:

После подключаем к компьютеру, запускаем комплекс, назначаем иглам определённые сигналы, пытаемся читать идентификатор микросхемы памяти. И получаем неизвестный идентификатор. Гхм… Попробуем пошевелить иголки, возможно не все хорошо контактируют. Шевелим пинцетом под микроскопом, снова подключаем и читаем идентификатор. Ура, идентификатор прочитан правильно. Читаем содержимое микросхемы памяти:

Дальше корректируем по ECC содержимое, перечитываем страницы с нескорректированными битовыми ошибками. Как и ожидалось, ошибок было немного и все они удачно скорректировались\перечитались.

Кто из коллег имел дело с «PC-3000 Flash», тот знает, что построение правильного графа преобразований и транслятора в нём частенько не такая уже и тривиальная задача. Поэтому, для начала, грузанём считанный образ микросхемы памяти в комплекс «Flash-Extractor». Благо там есть хорошо работающий мастер для сборки флешек на контроллерах SM3257:

Комплекс ругается на несоответствие объёма подсунутого образа и записей в его внутренней базе, но отрабатывает корректно:

ECC зелёное, микс собран, сборщик настроен. Давайте взглянем на то, как собралась флешка:

А вот и файлы. Проверка по сигнатурам выдала всего 2 битых файла, беглый визуальный осмотр показал, что есть ещё несколько битых картинок и одна битая презентация. Это уже хорошо, есть чем порадовать владельца, но давайте поборемся за битые файлы.

Переходим обратно в ПС-3000 и начинаем колдовать с графом преобразований. Пару-тройку часов колдовства над графом Дракулой и получаем вот такого кровопийцу:

хотя большая часть времени ушла на то, что бы я оттупил и догадался, что нужно проделать последний шаг с инверсией служебной информации страниц. После этого шага стали видны нормальные маркеры блоков, и заработал специализированный сборщик под контроллеры SM3257\55:

Теперь посмотрим на то, что у нас собралось:

Ну вот, другое дело, структура файловой системы видна. Сохраняем файлы, сравниваем с тем, что получили ранее. Все битые фотографии восстановились в полном объёме, а вот презенташка осталась такой же битой.

Засылаем результаты работ хозяину флешки, благо он уже очень соскучился по своим файлам. По результатам осмотра восстановленного пикабушник остаётся очень доволен, а в той презентации нет ничего важного, поэтому с ней можно не заморачиваться.

На этом восстановление можно считать завершённым.

Засим разрешите откланяться. В следующий раз расскажу историю про восстановление длиною в полтора года.

Если кому-то понадоблюсь – всегда welcome ко мне в вк odinokij_kot или в телегу @Odinokij_Kot

Знакомьтесь, американский холодильник Вирпул, 10-12 лет

Жалоба со слов клиента - не морозит холодильную камеру и плохо морозит морозилку.
Прихожу, включаю в розетку, запускается не сразу, минуты через 3.Открываю, прислушиваюсь и понимаю, что не слышу вентилятор возле испарителя.
Т.к. это система No-Frost, то весь холод по каналу выгоняется из морозилки в холодильный отдел.

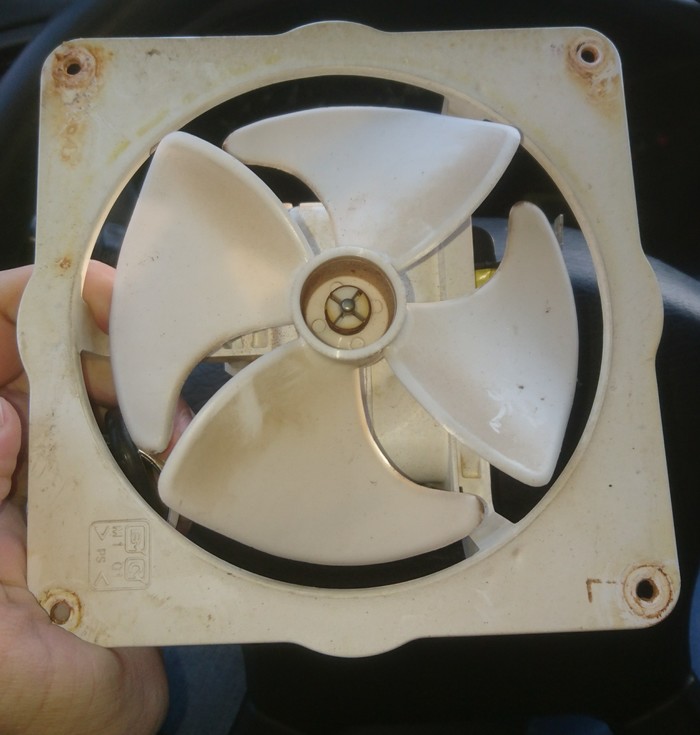

Открываю морозилку и снимаю стенку, за которой находится испаритель и вентилятор.

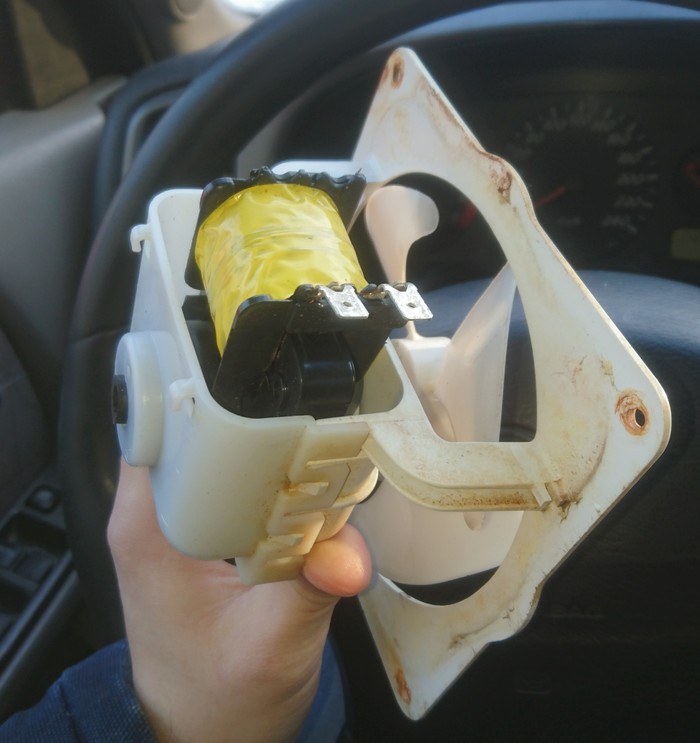

Достаю вентилятор, проверяю и понимаю,что движка больше нет. Убита обмотка

Забираю запчасть, дабы найти хотя бы аналог по мощности,ибо помню прекрасно, что у Вирпулов с запчастями туго. Звоню 3м поставщикам, даю инфу с шильдика и запрашиваю запчасть. Через час получаю инфу о том, что ожидание 1.5-2 месяца цена от 5500 до 6500р. Это оригинал.
Понятно дело, что клиенту это очень неудобно, поэтому еду искать аналог. Нахожу почти такой же, но вместо клемм просто провода.

Это не проблема.
Привожу, пояю, запускаю холод, убеждаюсь, что винт крутится и все хорошо. После этого собираю все как было.
Цена винта разная везде. Мне обошлось как постоянному в 500р.
Снова проверил холодильник. Винт крутит,это слышно,а холод дует.

Вообще холодильники неплохие. Основная болячка это механический таймер оттайки и слабенький испаритель. Имеет свойство разлагаться,в результате чего образуется утечка.
Обе проблемы,как правило,возникают после 10 лет эксплуатации. Таймер легко меняется,а с испарителем чуть сложнее.

Спасибо за внимание и всем неиспорченных салатов на новый год)

Пришел сегодня Флайка, не включается, не работает сенсор

Разобрал, а там

Гнездо с мясом вырвано :) и такое чудо-решение :)

Мастер делал с нашего городка :)

Ну ремонт банальный.

1. Гнездо заменил, контакты восстановил, закрепил дополнительно чтобы не оборвали

2. Сенсор не работал из-за сгнившего разъема. Т.к. нового не было разъема, кинул перемычку с питанием (сгнило как обычно по питанию) сразу на микросхему тача.

Всех с наступающим НГ.

Побольше адекватных клиентов!

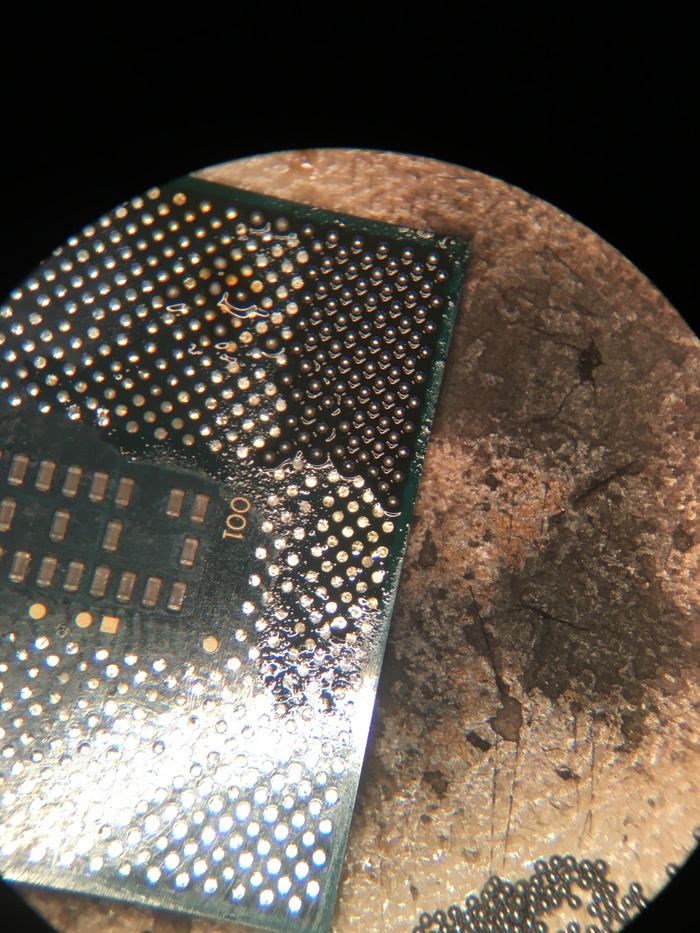

1224 шара, размер 0.45мм. 4 часа времени в общем, 8 часов с перерывами на чай и клиентов. Починен айфон одному пикабушнику (@sherXan привет), выпит литр чая, запорото около 200 шаров (дунул компрессором на неоствыший припой=), вынюхано 5мл флюса и 50мл флюс-оффа.

Позже расскажу куда и почему установил этот проц.

фото процесса

фотографировал на паяльник

Встречаю знакомого, пенсионер под 70, идёт озабоченный.
-Вот мол, телевизор сломался, починить не могут, придётся новый покупать.
- Давай я тебе толкового парня подгоню, пусть посмотрит.
- Да чего его смотреть, сервисный центр ничего не смог сделать.

А дальше из его претензии... я уссался.

Директору СЦ «Радуга-Сервис»

...... П.Б.

От клиента ........ Квит.№ ЦЕН-22992

от 22.12.2018 г.

ПРЕТЕНЗИЯ

Я обратился в СЦ «Радуга» по вопросу ремонта телевизора «Филипс». Неисправность была в том, что телевизор в процессе работы периодически отключался- включался. Мастер ........ определить неисправность на месте не сумел и забрал телевизор в СЦ. Через два дня телевизор был отремонтирован и доставлен обратно. Оплата ремонта составила 2350 руб.

После ремонта неисправность не исчезла, и не доверяя более Вашему специалисту, я вызвал частного мастера. В течении 5 минут он определил, что окислилась розетка 220В и отремонтировал её. Проблема исчезла.

По моей просьбе он осмотрел телевизор изнутри и следов ремонта не увидел.

Требую вернуть мне оплаченные средства в полном объёме ввиду отсутствия необходимости ремонта телевизора.

Подпись, дата

«28» декабря 2018 г.
