Всем привет, давненько попадался здесь же пост о ремонте и апгрейде GTX1060, правда там в итоге все свелось к тому что на чистый текстолит из под GP106-300 посадили чип GP106-400 и набор банок памяти на 6 гигов. Но думаю многих интересует немного другой апгрейд :)

Благодаря товарищам майнерам периодически достаются всякие разной степени исправности видюхи, и вот прибыл такой экземпляр MSI GTX1060 AERO ITX 3G OC

Карта в целом сразу было понятно что не жилец, т.к. ампутировав одну фазу, останется только две и каши с этим не сваришь. По этому решено было поэкспериментировать с ней. После непродолжительной работы феном и дремелем, получаем вот такую красоту.

Карта успешно запускается и работает, но как и ожидалось, чем меньше фаз - тем они становятся менее эффективны и даже с поверлимитом 60% зона VRM разогревается под 80+ градусов.

В общем переходим к самому интересному, давно лежала в коробке горелая (спасибо опять майнерам да :) ) плата от GTX 1070, с которой GPU уже ушел на другой живой текстолит, а вот 100% рабочая память осталась, снимаем ее, реболлим.

Маркировка этих чипов памяти K4G80325FB-HC25, по 8Гбит.

Снимаем с платы 1060 чипы K4G41325FE-HC25 по 4Гбит и готовим посадочное место

И вот тут должна была бы быть фотка как я красиво припаял новую память, но почему-то я забыл ее сделать и побежал скорее тестировать что получилось. После таких манипуляций видюха запустилась как и раньше определив 3Гб памяти, ну, работает - уже хорошо.

Далее полез в инет листать обзорчики брата близнеца этой платы но с 6Гб, и разглядывать как же там установлены страпы на этих картах.

В оригинале 3Гб было так:

А на 6Гб версии выставлены так:

т.е. сдвинуты R91->R84, R94->R86, R93->R85, загружаемся в систему, и та-дам:

Получаем GTX 1060 3GB c 6Гб памяти. Побегал на ней в игрушках, все 6 гигов используются, никаких проблем нет. Дополнительные ядра конечно не отросли :)

Ради интереса попробовал прошить биос от 6Гб версии, но карта отказалась запускаться.

В целом пост был про возможность апгрейда, может конечно это давно известный факт про 1060, но видюшками занимаюсь не часто, сходу не попалось инфы такой.

Далее, т.к. видеокарта о двух фазах на гпу категорически не устраивает, то весь комплект гпу+чипы памяти снял с этой платы и запаял на имевшуюся пустую плату от Palit 1060 Dual/StromX, и вот тут ждала интересная засада. Со страпами от 3Гб карта запускалась нормально и работала с 3 гигами отлично, но вот установив страпы как на палите 6Гб карта после установки драйверов начала сыпать артефактами и сбрасывать драйвер.

Первая мысль, ну может у палита биос как-то не дружит, зашил дамп с той MSI где изначально запустил, ага драйвера поставились, но вот беда, карта не может прыгнуть выше 139 МГц по ядру и постоянно показывает что уперлась в поверлимит.

Беглый осмотр подтверждает догадки, у палита в отличии от кучи других карт перепутаны местами каналы мониторинга в микросхеме INA3221. Ради теста быстренько мастерим вот такую порнографию:

И картина не меняется, по прежнему артефакты, хотя вот этот же комплект биоса/гпу/памяти на соседнем текстолите работал как часы.

В общем после некоторого времени вызванивания страпов (хорошо рядом еще один такой палит был без чипа) и сравнения с платой MSI, оказалось что один страп на 6гб Palit стоял не там где у MSI, передвинув его все запустилось и на биосе от палита без лишнего колхоза вокруг INA3221.

Если кто вдруг будет повторять увиденное на платах палита, то вот конфигурация страпов для такого случая:

С пеной у рта пытались доказать что у них работал. На вопрос где они его взяли и что делали - не дождались ответов. И ведь грамотно все снято , не оторвано (нет севера и видика - кто непонял) и все помыто от флюса.

Удачи всем в ремонтах и поменьше таких клиентов.

Привет. Сегодня расскажу как восстанавливаю работоспособность клавиатуры радиотелефона.

Подробнее - принесли радиотелефон Panasonic с типичной для всех аппаратов проблемой - не работает (частично) клавиатура.

Ремонт в принципе прост и легок, сделать может каждый (ну если руки не ласты и не колотятся сильно).

Аппарат разбираем и сразу видим виновника проблемы - ЖИР, откуда спросите - с рук, с лица. Фото к сожалению (а может и к радости) не передает но там аж текло с платы.

Все усиленно моем. Мыть можно разными средствами. Резиновую клавиатуру обычно мою Фейри или подобным. Плату спиртом, калошей (я сейчас остановился на калоше).

Промыли, высушили, начинаем главный этап - срезаем старые "пипки" которые как раз и замыкают контакт на плате и кнопка срабатывает. Они от времени и жира теряют свои свойства.

Итак срезаем, я это делаю канцелярским ножом, тут главное , что бы он был острым.

Берем вот такой набор - да он для восстановления пультов. Суть это не меняет, а так можно и пульты восстанавливать и много чего еще.

И наклеиваем на срезанную клавиатуру "пипки".  Даем чуть подсхнуть и собираем аппарат.

Как итог - все кнопки жмутся отлично. Клиент доволен. Ну и может кому поможет данный гайд.

Пы.Сы. Про обещание рассказать про колхозный нижний подогрев помню. Нет времени его разобрать и сфотографировать.

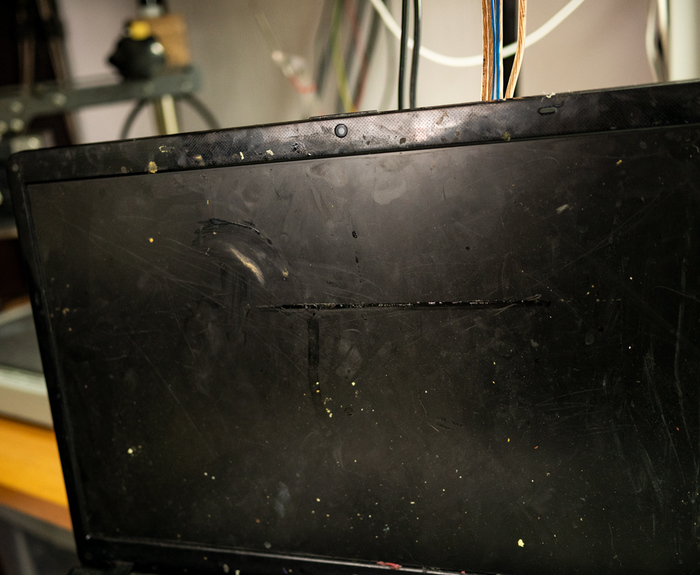

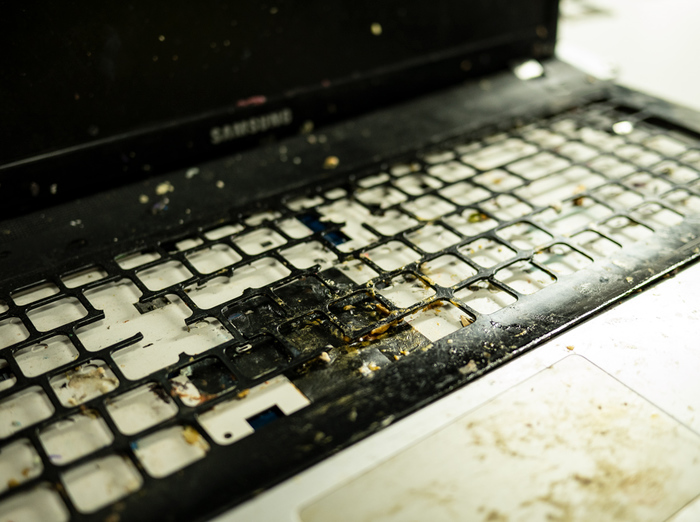

Мастер показывает ноутбук, клиент хочет его отремонтировать и привести в порядок.

По кой его приняли не понятно, но дал наказ чтоб больше такой техники не было на ремонте в сервисе. Так как проще купить новый аппарат. Ремонтировать никто не стал, завернули обратно. Да к нему притрагиваться даже не хочется.
