Итак, всем привет! Наконец то появилось время не только для обмена часов на старую технику но и выложить пару ремонтов интересных. Делал пару месяцев назад Контроллер заряда на аккумуляторе от электровелосипеда.

Итак, предистория такова взял один хороший человек у другого дяденьки для своей жены покататься электровелик название не помню, но стоимостью поболее 50 000р . Велик тот по неведомой причине, со слов человека, на его глазах везя его жену - внезапно выключился. Не газовали, без рекуперации тот велик. Хз вообщем почему выключился и не включался больше....

После проведения диагностики, были выявлены следующие неисправные элементы:

1. S3B, Диод 3А 1000В [SMC / DO-214AB] стоимостью 100р

2. DC to DC Converter and Switching Regulator Chip TPS54160DGQ стоимостью 350р

3. транзистор, не помню какой (аккумулятор отдал), тоже около 100р

4. несколько резисторов (со своих донорских пикабушных плат снял бесплатно), как потом выяснилось слегка подгоревших, с минимально допустимым отклонением сопротивления. Выяснилось это после 3-его перегорания нового dc-dc (Канешн вначале коротнул dc и диоды с транзюком, а потом резюки)

5. еще один диод, на 0,5 ватт

6. транзистор, не помню какой уже

7. Каждая банка (аккумулятор) севшими были на разный ток (вследствие короткого замыкания). Их пришлось выравнивать до 3,7в

Заменил все неисправные элементы, акб стал заряжаться, светодиоды на нем загораться при зарядке и при нажатии на кнопку включения.

Как потом выяснилось, а велика то не было под рукой, 40в не было на клеммах, в которые подключается питание велика. При замере тока - показывает 0в. А на встроенных разьемах USB 5,1В как и положено.

Это конечно сбило с толку на неделю примерно. Велик то очень далеко, за 100 км был. Просто так гонять человека для подтверждения теории - не годится. Нужно было удостовериться это так. Все еще раз неделю замерял, в заряженном состоянии, разряженном, снова заряженном...

В итоге, как и думал, отклонений не заметил, теория подтвердилась.

Только при подключении аккумулятора в велик - питание и открывается. О чем радостно сообщил хозяин велосипеда, который ему пришлось выкупить у предыдущего хозяина.

Много всякой странной хрени мне приносили на ремонт со слова - " посмотри, тыж программист!" . А этот девайс пока #1 в списке.

Одним дождливым, осенним вечером пришли ко мне двое мужчин. Говорили они тихо и вкрадчиво :

"Мы любители ночной охоты на бобров. Очень надо срочно починить , пока все бобры на юг не улетели!" и протягивают в руки прибор. O_o

Не то чтобы я испугался в тот момент... но и отказывать высокому , широкоплечему, накаченному мужику с волевым подбородком и стальным взглядом не хотелось... а двоим - в 2 раза больше отказывать не хотелось :(

“Радостно" вздохнув, забрал эту нужную, для их хобби, вещь и попросил зайти на следующий день.

Я очень ответственно подошел к этому ремонту. Занимался им долго, вдумчиво и старался сделать "на века", и с мыслями от том "Зачем хорошим людям потом ноги лишний раз топтать ?"

(на фото - ПНВ - прибор ночного видения. марку, модель, ттх не знаю)

Мораль – а хрен его знает... Пусть будет - сотрите опечатки пальцев , наверное… Я стер :)

Зашла тут в сервис ко мне тетенька, телефончик сдать.

Я значит квитанцию печатать, хренакс, на киосере 2040 ошибка, - выключите и включите аппарат.

Ну сделал, он дальше выдает, уберите бумагу жамкнутую

я убрал.

он снова задание печатает, и снова в ошибку и так три раза

тетя на меня смотрит и изрекает, вот всегда так, когда ваш мастер у нас копиры делает, он меня из кабинета выставляет, ибо начинает на ровном месте жевать бумагу, я ухожу - перестает

ну посмеялся я, отдал ей квитанцию, которая в печке наполовину ее прошла (тонер на половине закрепился) и она ушла

сидим с приемщицей смеемся, давай проверим, как работать будет - и уже 3 дня прошло, ни ошибки, требующей отключения МФУ, ни жеванной бумаги...

и тут я вспоминаю, как на нашей кафедре ВМКСС, РТФ УПИ, господин д.т.н. Хмелевский говорил эту замечательную фразу, которая в заголовке.

случилось со мной, тег моё, есть свидетель и видео запись (пока не стерлась еще)

На волне так сказать. Пилю посты, пока есть настрой. Из другого сервиса передали 13ку. Плата у неё 820-3462. Видок был печальный. Ненавижу, когда передают разобранную технику - винтов не хватает, деталей не хватает и т.д.  Ладно, starter pack  у нас есть, так что будем чинить. Одна матрица живая, вторая донор на всякий случай.

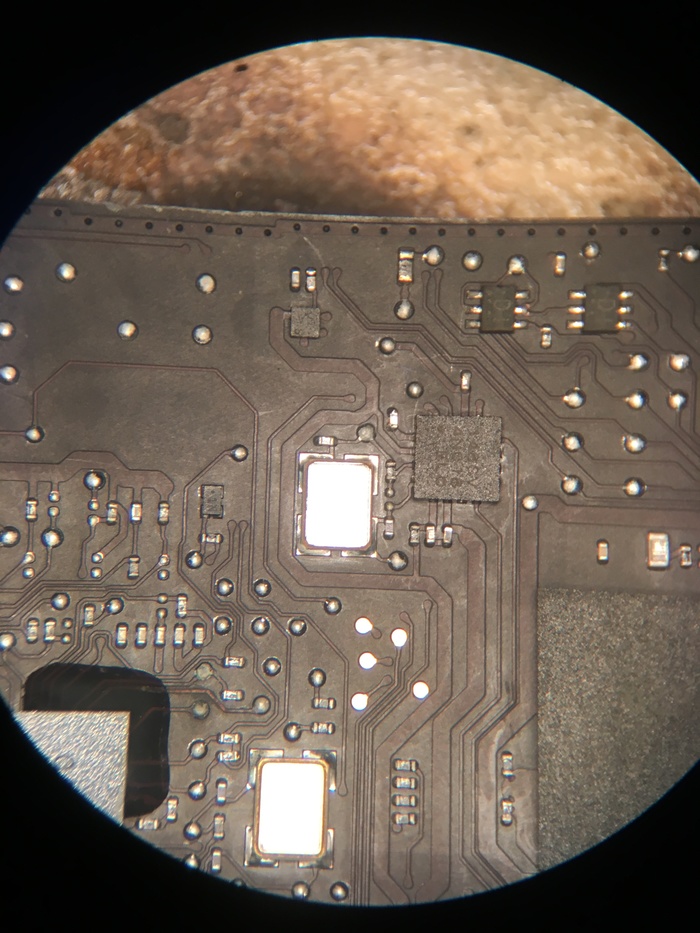

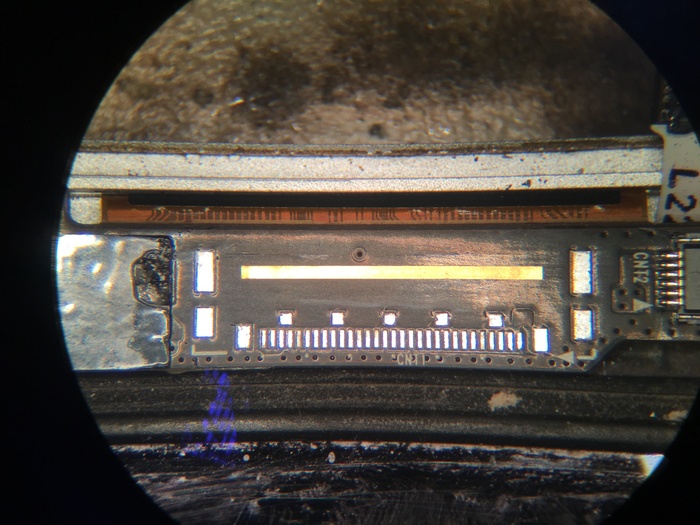

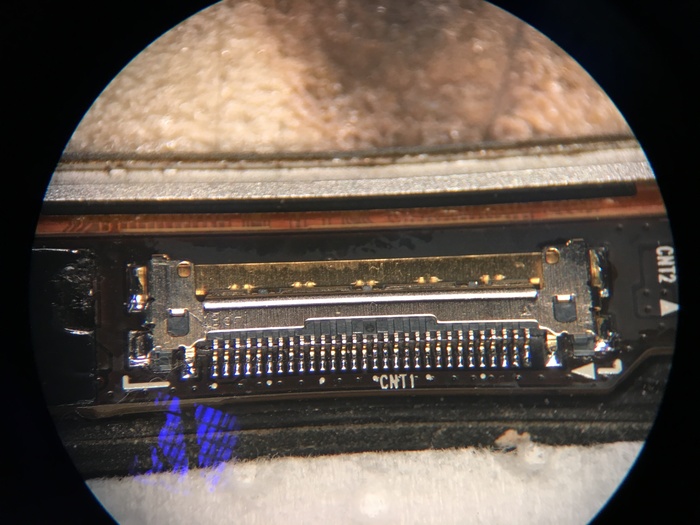

Принесли с жалобой, что матрица сожгла уже 2 шлейфа, а работать не хочет.  Знамо проблема в коннекторе на матрице,а точнее в замкнувшей на землю дорожке подсветки. Частая болезнь. Вот он, красавец.

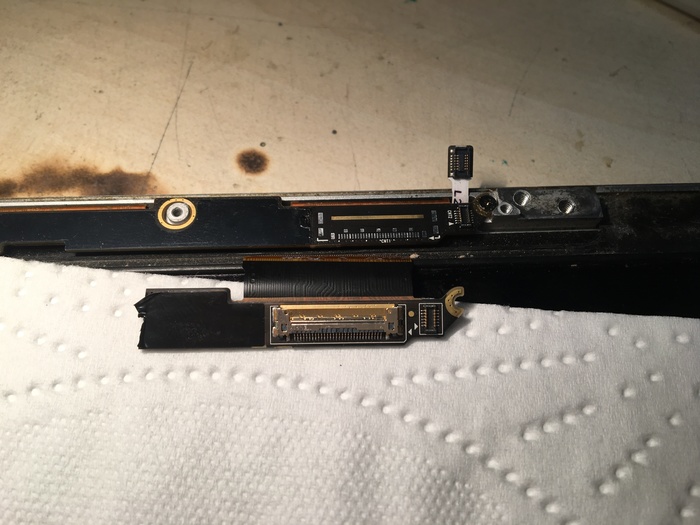

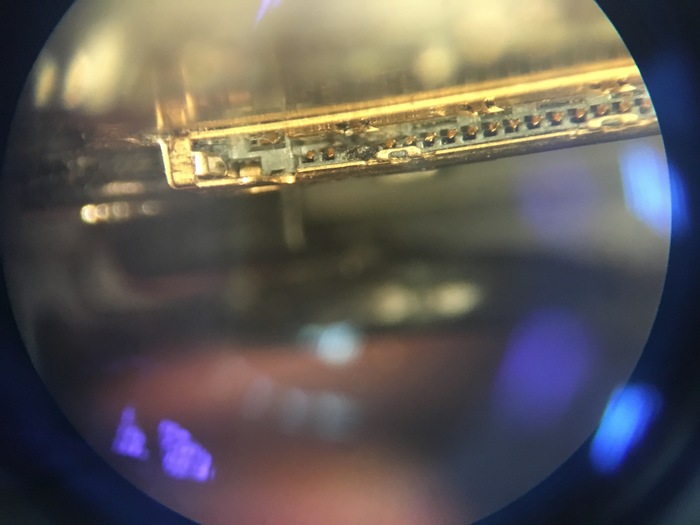

Кладём на матрицу бумажку и трафареты, дабы не поцарапать и не ужарить. Феном снимаем разъём согнувшись в очень неудобной позе.

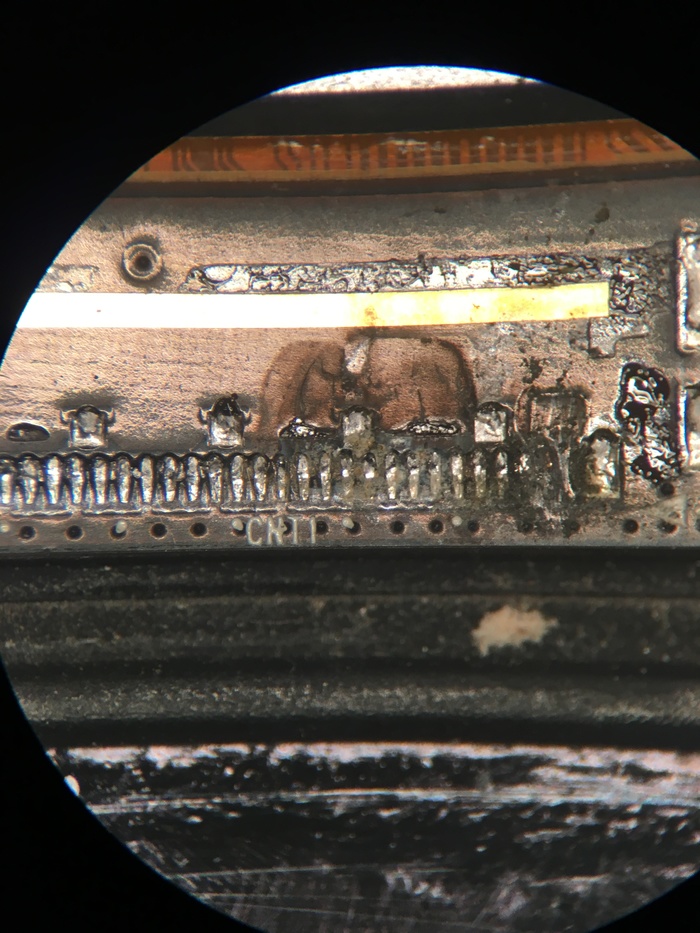

Мда, ну и видок. Заливаем флюсом, пропаиваем свинцовым припоем и снимаем оплеткой всё нафиг. Другое дело.

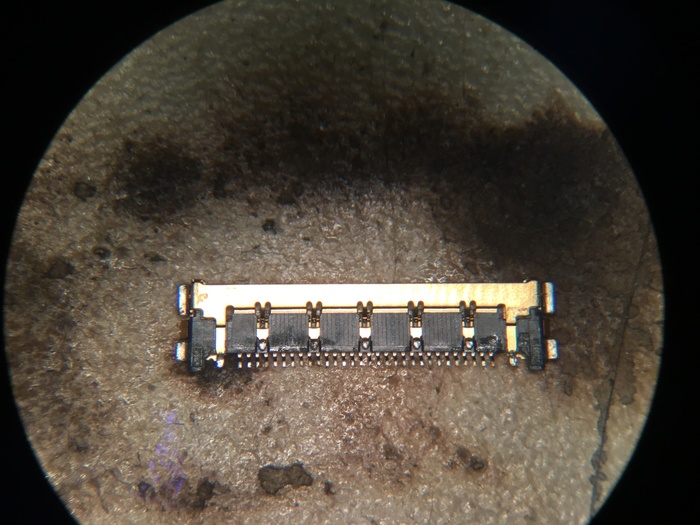

Находим кусок платки дисплея от битого донора, снимаем с нее красивый разъём.

Отпаиваем и зачищаем от остатков припоя

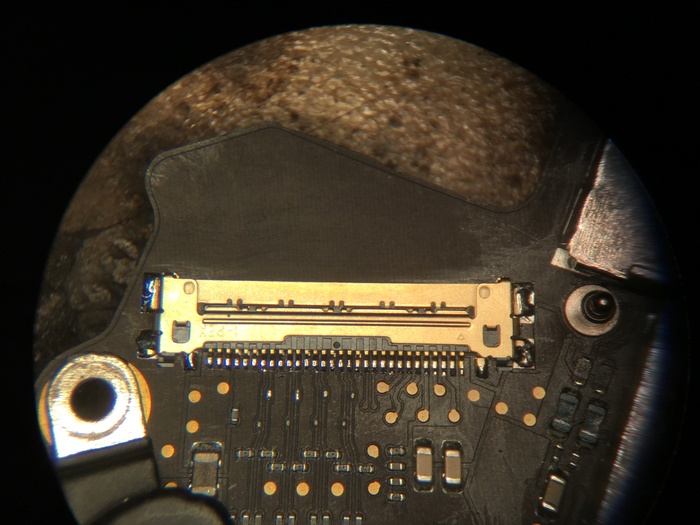

Ставим на пациента и припаиваем

С матрицей разобрались. Взглянем на коннектор на плате. Так как новый шлейф у нас всего 1шт - права на ошибку нет и преждевременно мы не будем проверять проделанную работу.

Коннектор на плате тоже обгорел, хотя и меньше.

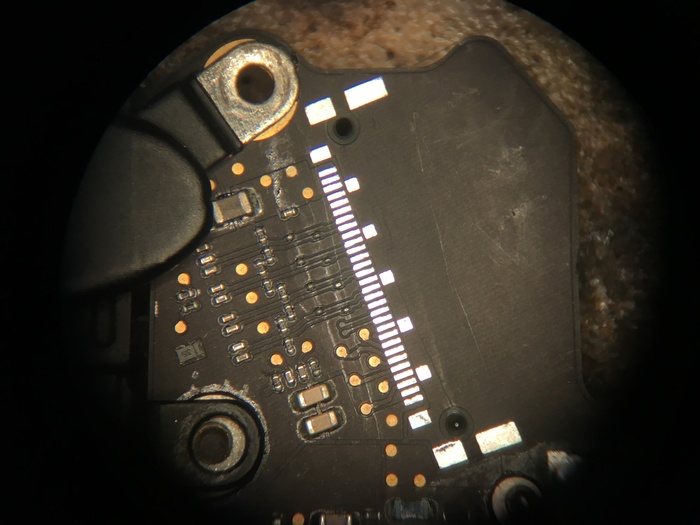

Снимаем, чистим.(коннекторы кстати одинаковые что тут, что там).

Повторяем всё как и в первом случае.

Смотрим предохранитель по цепи подсветки, ему тоже поплохело, а заодно и под ним всё обгорело.

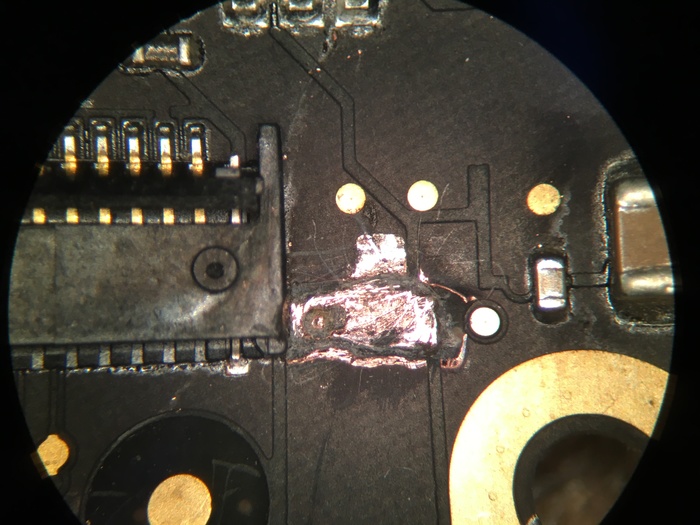

Снимаем, зачищаем всё от огарков.

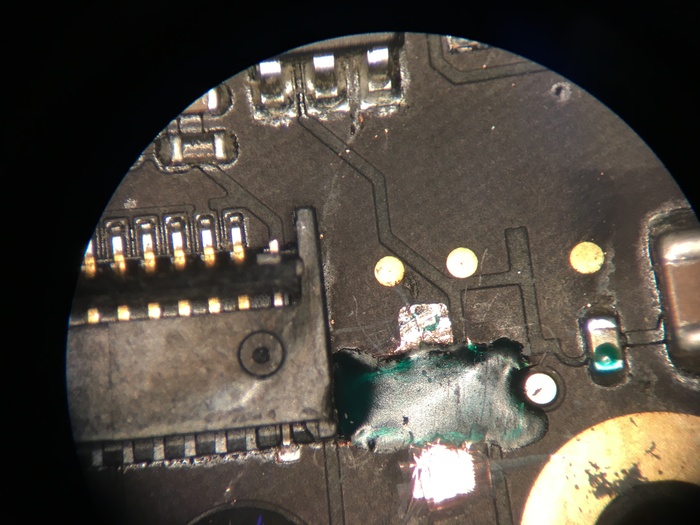

Заливаем зеленкой ненужное и сушим

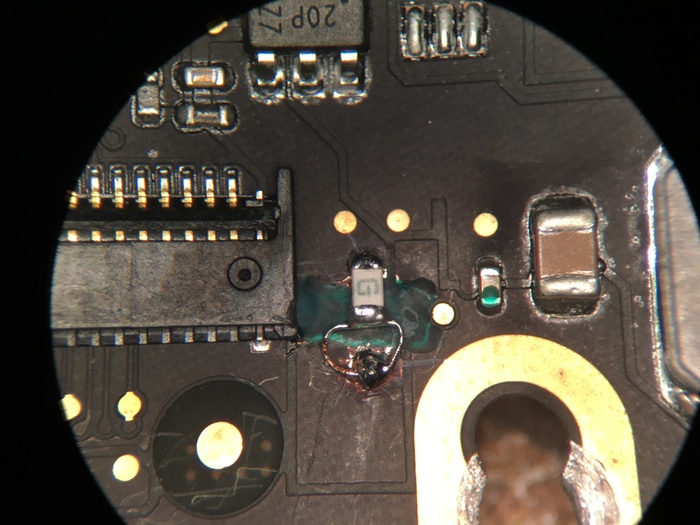

Ставим на место новый предохранитель и наращиваем толстой мычкой в 2 слоя недостающее пространство

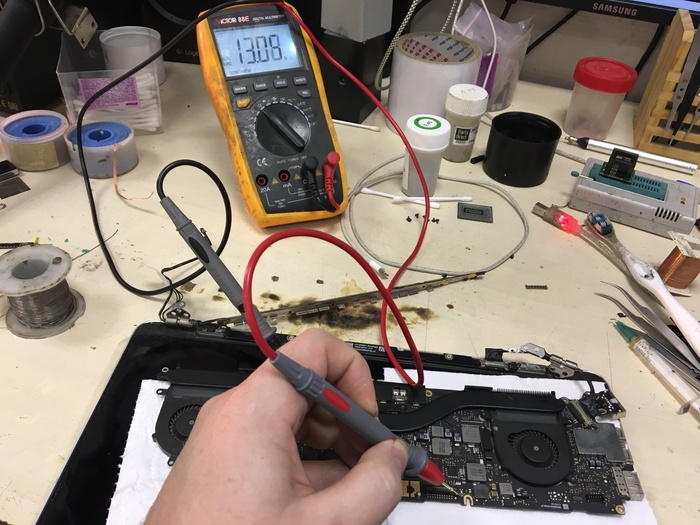

Ответственный момент! Подключаем матрицу новым шлейфом к плате и проверяем на отсутствие КЗ по данной цепи.

13 МОм, нормально!

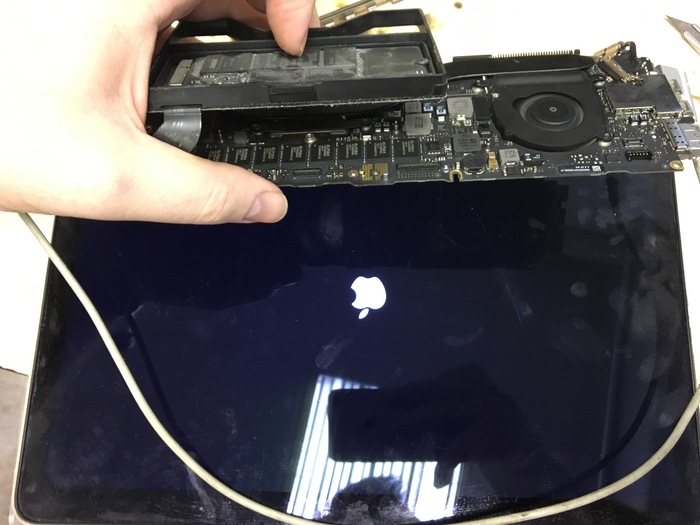

Включаем, проверяем! Есть яблоко!

Дальше всё как всегда. Собираем всё и тестируем.

Обратилась ко мне знакомая из Москвы, говорит приехал погостить отец из другого города, и привез с собой нерабочий iPhone SE, не заряжается мол.

В своем городе носил в сервис, ему там заменили батарею, это хватило ровно до того момента, пока не села эта самая батарея.. Пошел в другой сервис, там ребята оказались поумнее, сказали проблема с материнской платой, но починить они её не могут ¯\_(ツ)_/¯.  И вот наконец, телефон попал в мои руки..

Ненавижу, когда сервисы лепят всякие наклейки на аппараты и потом не снимают..

Ладно, начнем с очевидного - ставим на зарядку)

Действительно не заряжается..

Разбираем, посмотрим включается ли он вообще, или его уже "залечили до смерти"..

Включается, но на старте завышенное потребление (0.18А, а должно быть меньше 0.10А), что как бы уже намекает нам на неисправный контроллер заряда. Что ж, махнём - узнаем наверняка!

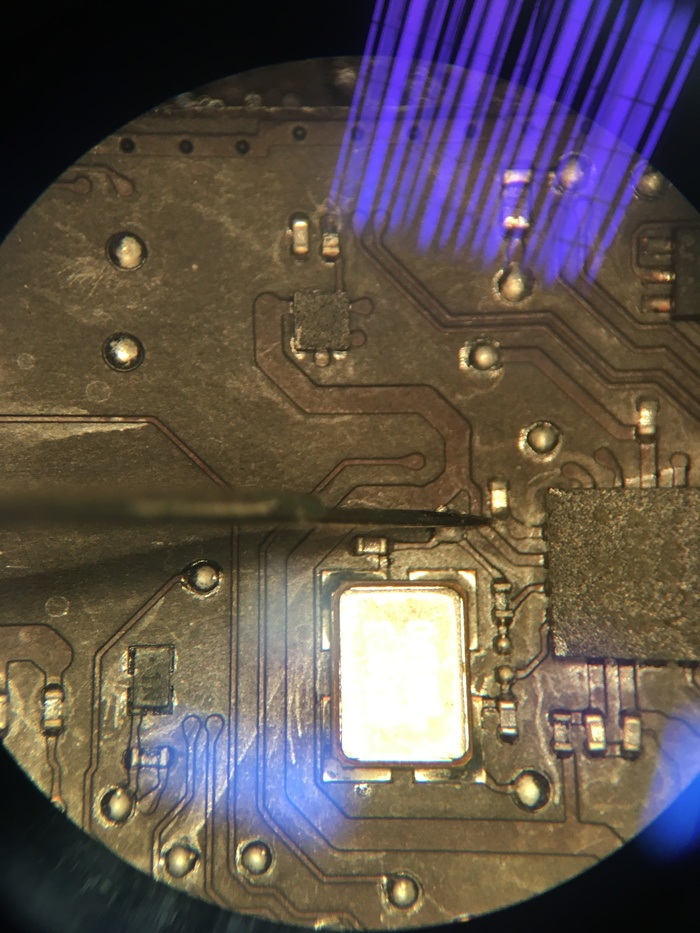

Вынимаем плату, отпаиваем защитный экранчик и локализуем микрушку.

Не угревая ничего полезного вокруг, снимаем микруху

Просто для осознания масштаба.. микросхема на микросимке ))

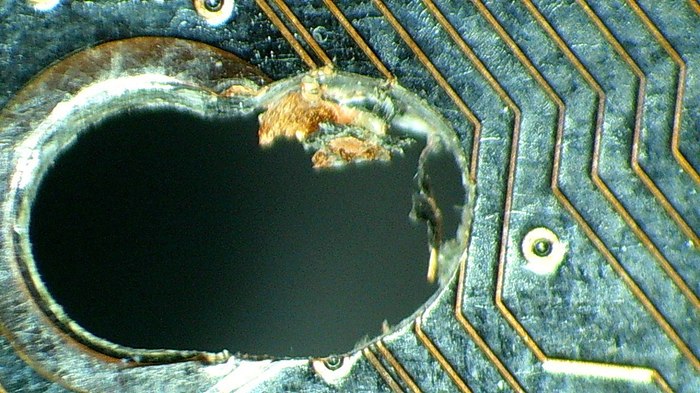

Зачищаем посадочную площадку от лишнего припоя и клея которым залита микросхема и видим страшное, не хватает одного контакта!

Хм.. но так ли это страшно? Копаем схему и видим что это единственный неиспользуемый пятачок на всю микросхему (выделен синим), зеленым помечена земля, а все остальное нужное полезное )

Поскольку тут у нас всё в порядке, подготовим новую, рабочую микруху.

Снимаем заводской припой, чтобы сделать свой припой с блэкдж.. с бОльшим содержанием свинца и уменьшить температуру плавления, мы ведь не хотим угреть ничего нужного, когда будем ставить её на место.

Чистая микрушка, под трафаретом, с паяльной пастой в трафарете, и готовые красивые шарики :)

Ставим на место, припаиваем. Ждем пока плата остынет, или не ждем и обжигая пальцы дуем дуем ))

Проверим с блока питания, как изменилось поведение

Ну вот, другое дело! Собираем весь телефон и оставляем на зарядке. Спустя несколько минут уже брякнул что включился, и кушает больше ампера из мамки Mac'а )

Надеюсь пост Вам понравился, хоть получилось и растянуто. Но тут либо так, либо "рисуем сову" получилось бы ))

P.S. Если есть вопросы, буду рад ответить

Принесли данного зверя со словами "не включается". Со слов клиента молотком не били, водой не поили.  Плата на данном маке 820-3476

Будем посмотреть. Открываем, подключаем зарядку

Индикатор зарядки горит, кулер не крутится, старта нет(хотя с отключенной АКБ должен быть автостарт).

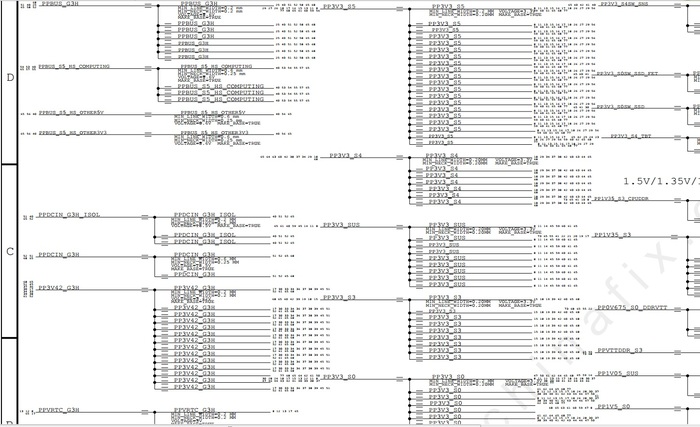

Открываем 65 страницу схемы и последовательно проверяем все напряжения.

PP3V42_G3H в порядке, идём дальше. На шаге проверки PPVRTC_G3H нужно перевернуть плату, т.к. с лицевой стороны данный сигнал отсутствует, Переворачиваем плату и видим, что PPVRTC_G3H можно и не проверять, явно напряжения нет

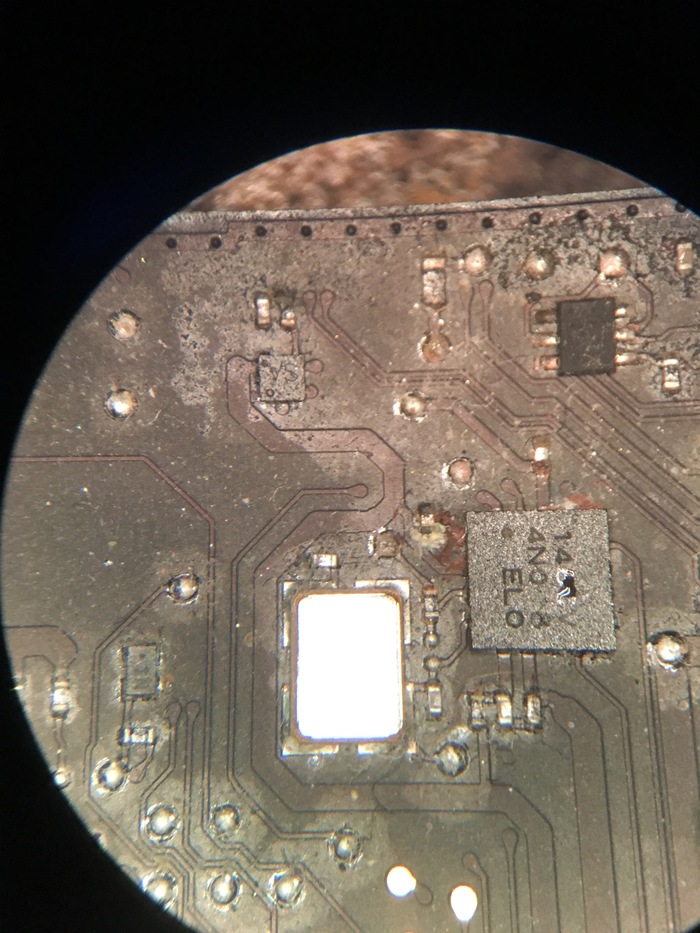

Плата с другой стороны в чём-то липком. На элементах налёт. У шима процессора тоже грязновато, но вроде не критично.

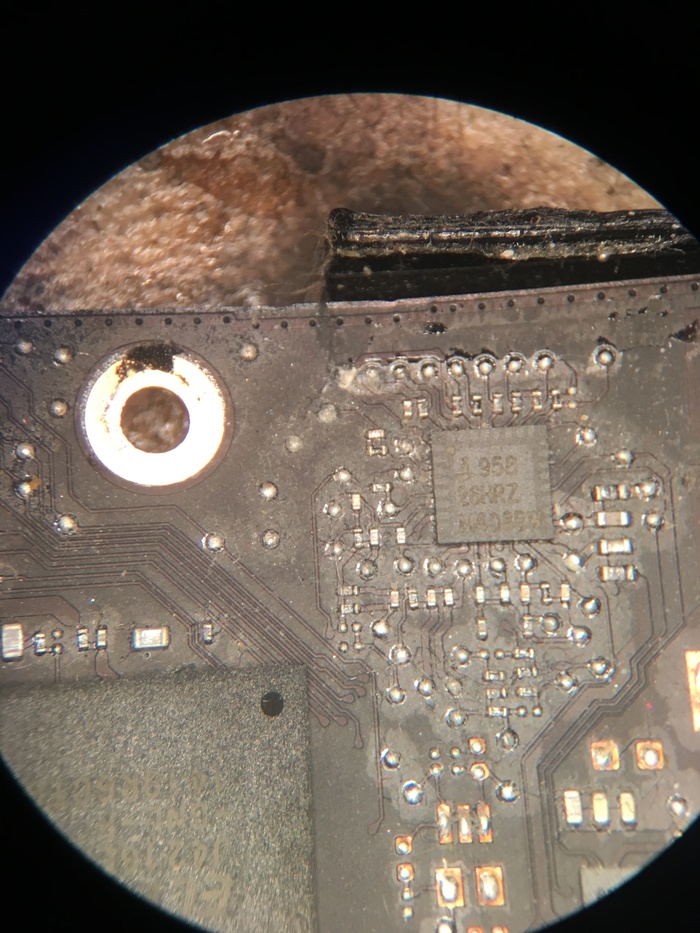

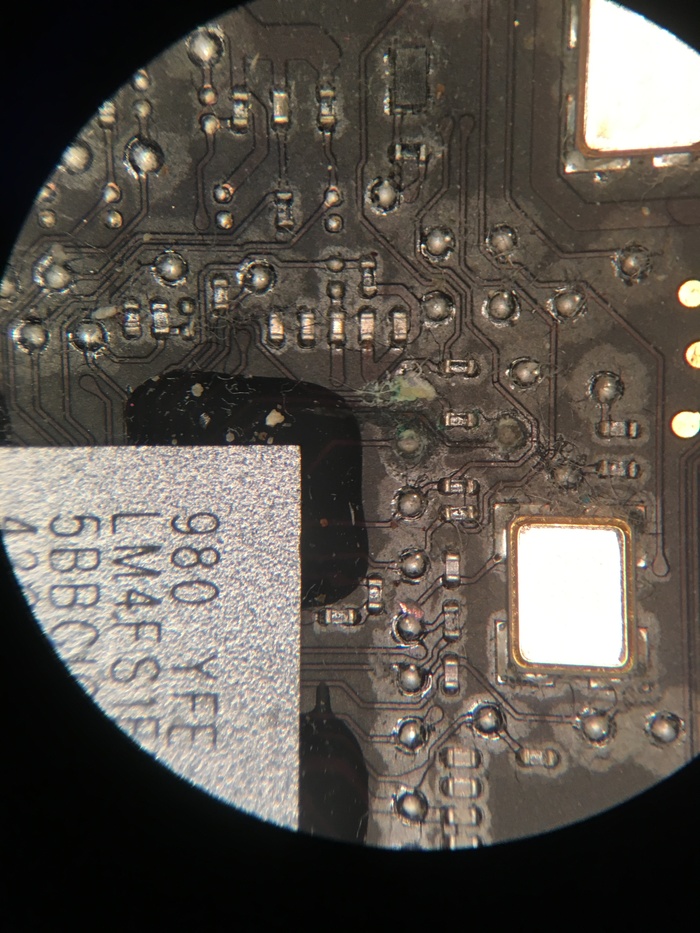

И у SMC. Заглянул в торец SMC, дабы убедиться, что под микросхему ничего не попало. Там всё чистенько.

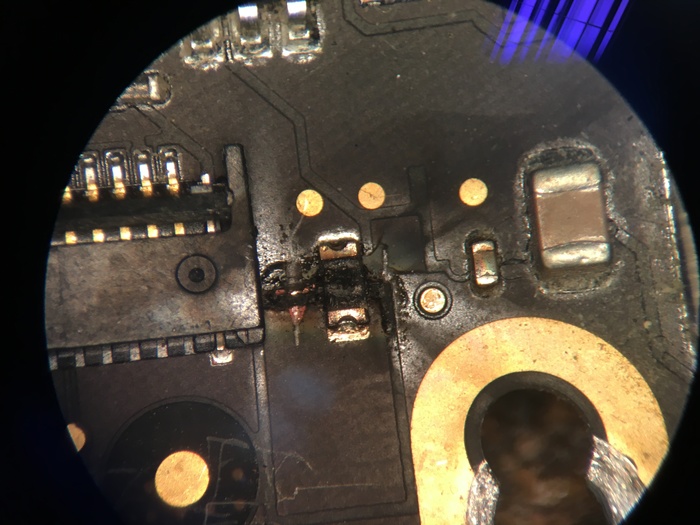

Один резистор сгнил совсем. Его под замену

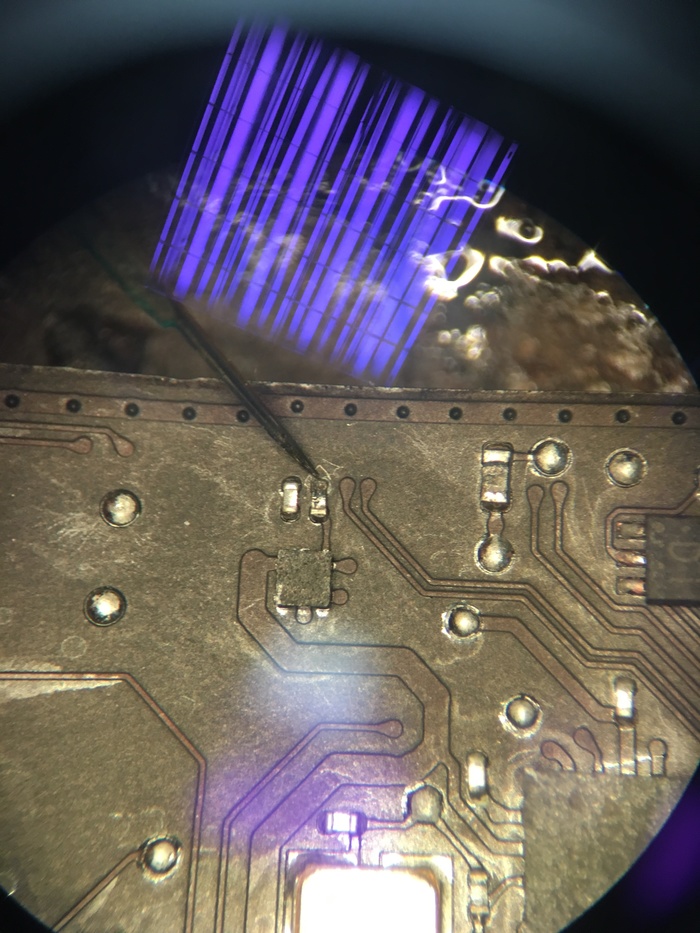

И конденсатор, у микросхемы U1900, которая и формирует PPVRTC_G3H.

Снимаем U1900, проверяем не отгорели ли ноги, чистим всё это дело и ставим обратно. Заодно меняем резистор и конденсатор отгоревший. Так же чистим зону шима CPU и вокруг SMC.

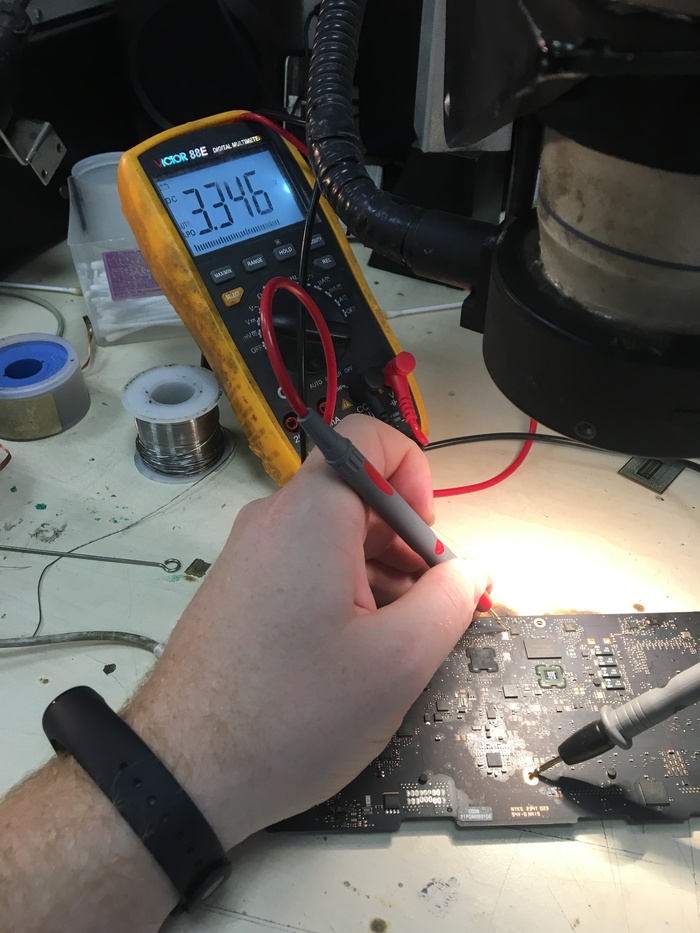

Подключаем зарядку и проверяем PPVRTC_G3H.  3.3В, как и должно быть. Кулер стартует.

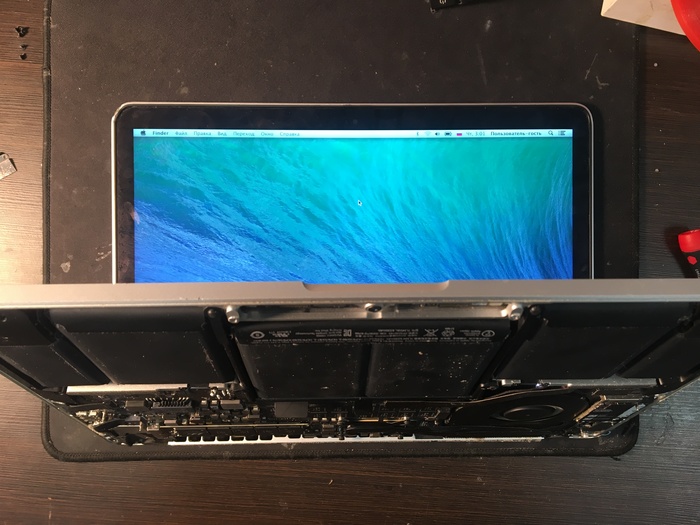

Собираем, проверяем. Всё шуршит и запускается

Официальный сервис бы сказал менять плату за ~30к рублей.
