Добрый день уважаемые друзья, хотел поделится своим очередным ремонтом. Замена экрана на телефоне IPhone 6. Предложили клиенту 2 варианта: класс ААА и Оригинал (ориг экран с переклеенным стеклом). Человек выбрал оригинал.
Теперь детально опишу каждый шаг ремонта, может кому-то понадобится, кто захочет сам попробовать это сделать.

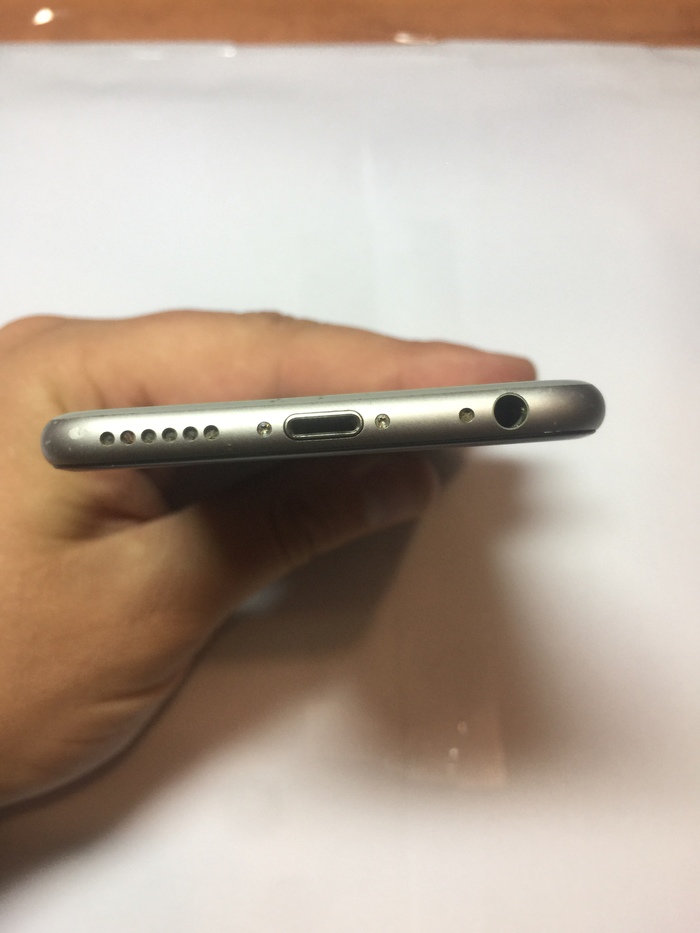

1. Выкручиваем нижние винты. Для тех кто не знает, делается это специальной многогранной отвёрткой (продаётся в любой мастерской)

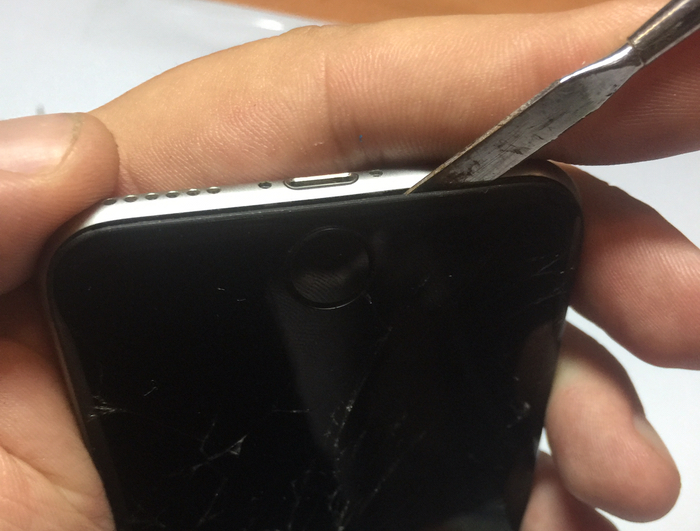

2. Поддеваем экран лопаткой либо скальпелем, чём-то острым. В моем случае это лопатка с заточенным концом.

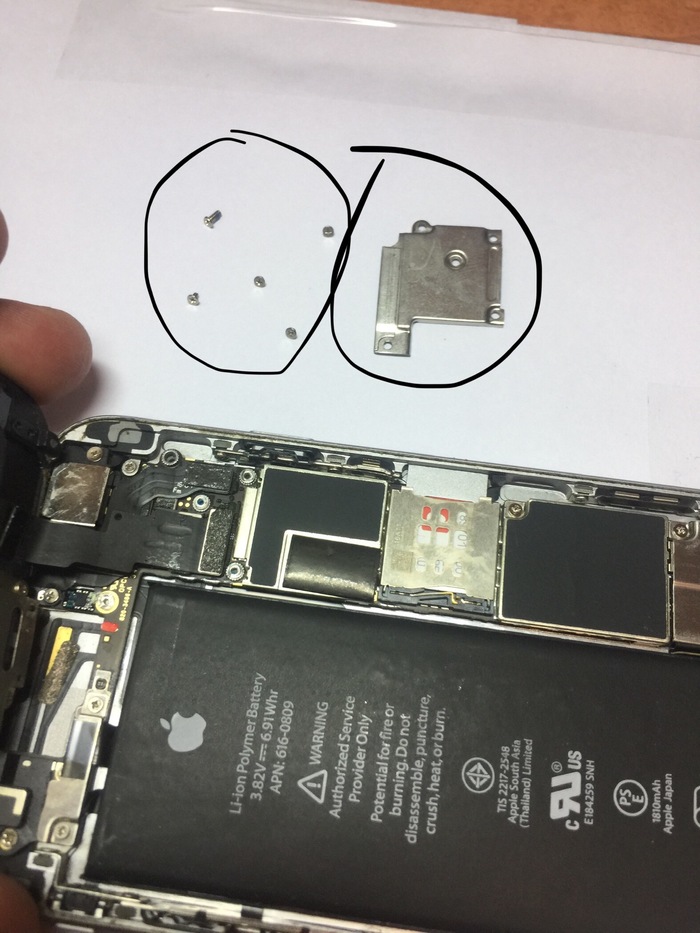

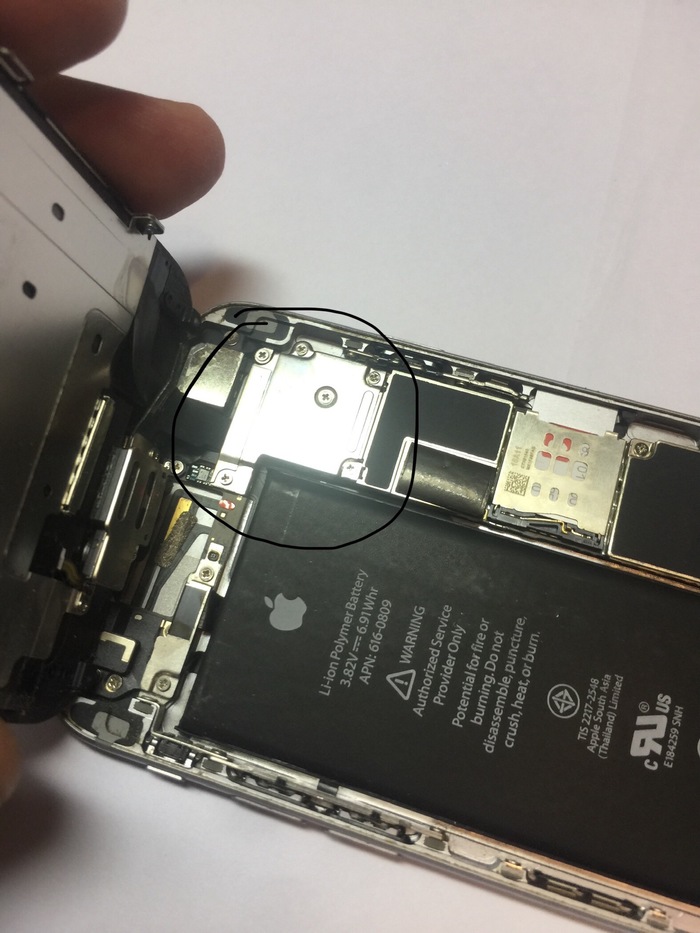

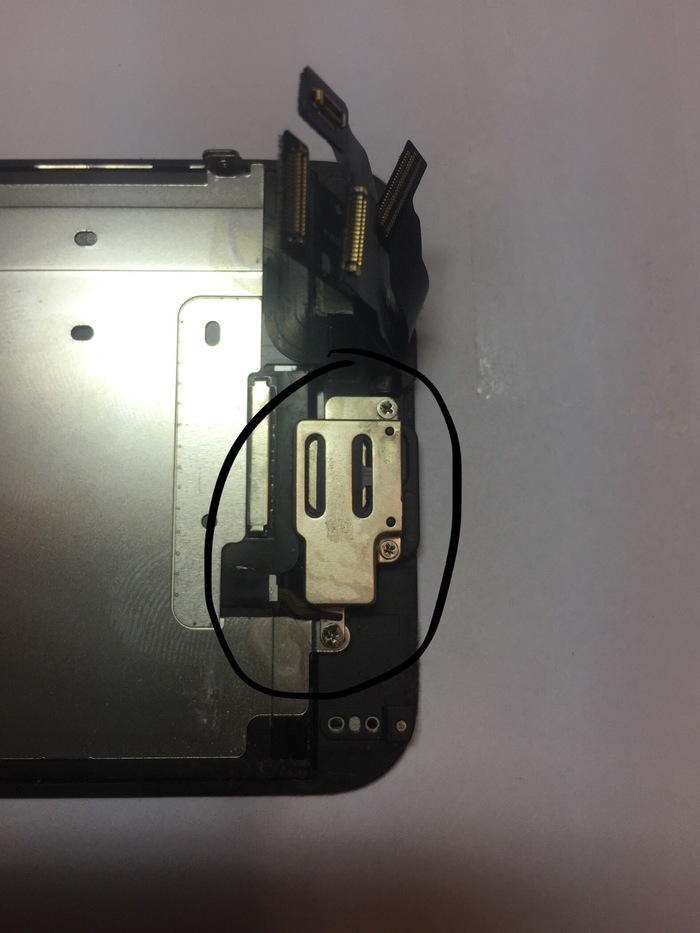

3. Выкручиваем винты защитной пластины.
4. Винты складываем в таком расположении, котором они были, перемешивать их крайне не желательно. Отсоединяем 4 шлейфа (основной, фронтальная камера, экран, тачскрин)

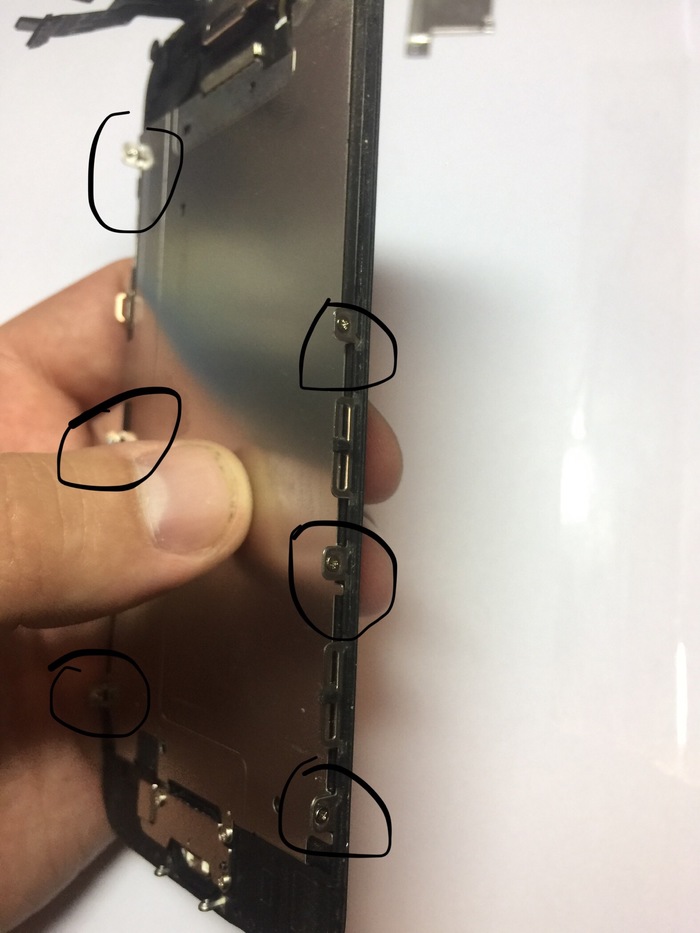

5. Снимаем экран и выкручиваем винты по контуру соединяющие металлическую пластину и сам Модуль. Их 6 шт.

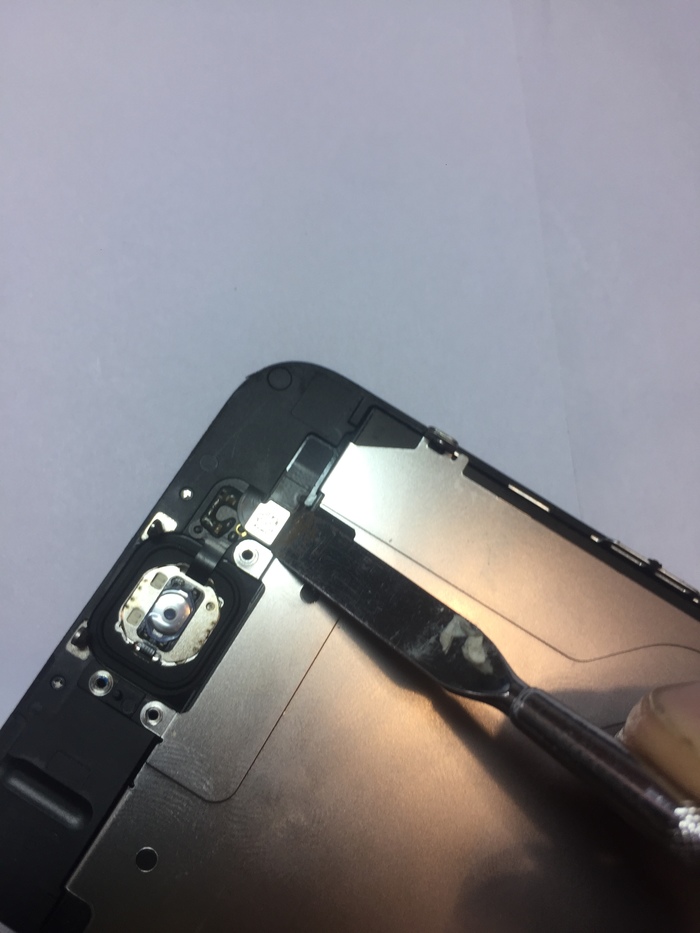

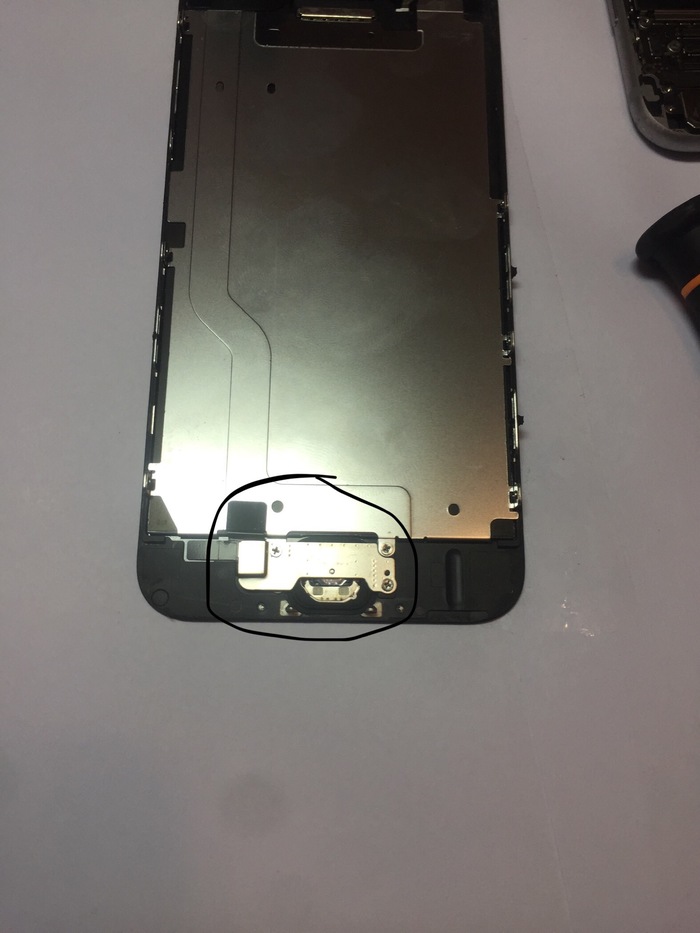

6. Выкручиваем 3 винта крепления кнопки Home

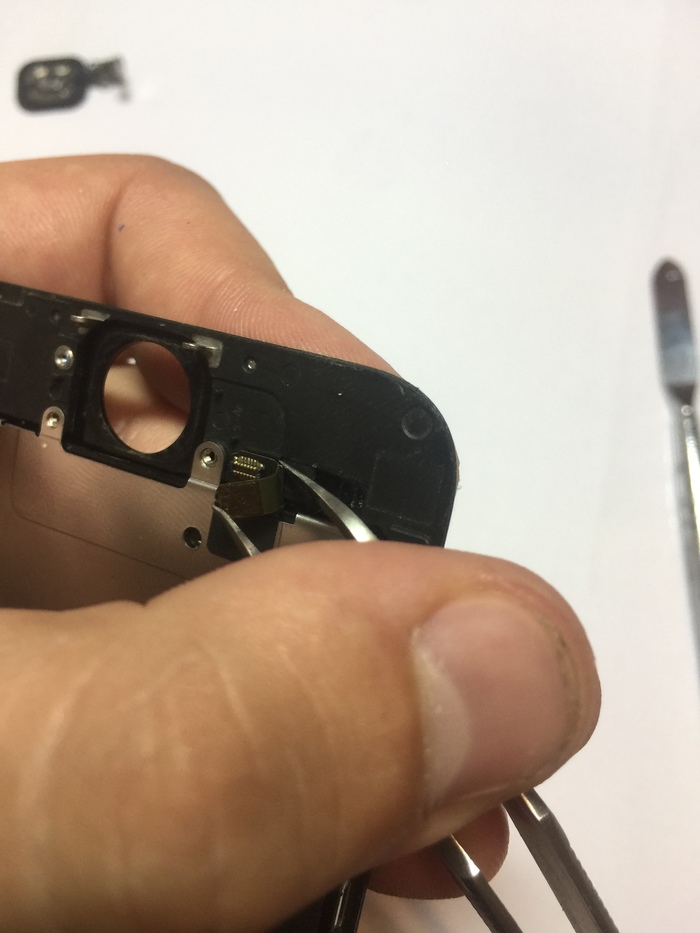

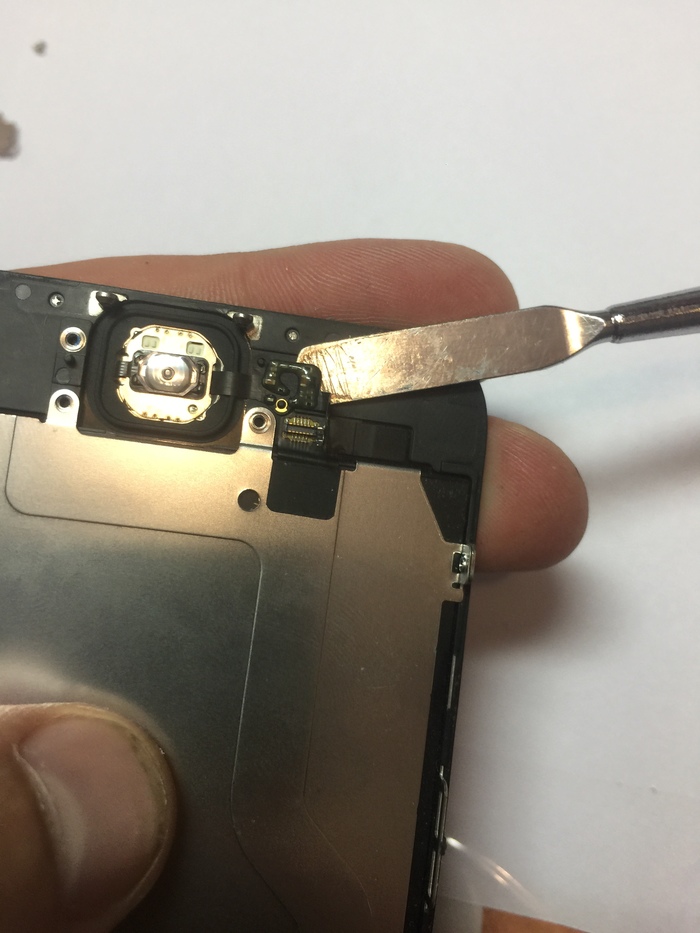

7. Аккуратно отсоединяем шлейф кнопки, очень аккуратно, я одной лопаткой держу Разъем, второй отсоединяю шлейф.
8. Далее аккуратно отслаиваем середину шлейфа от корпуса, я делаю острой лопаткой аккуратно, так же отслаиваем Разъем от корпуса, делаю это острыми щипцами.

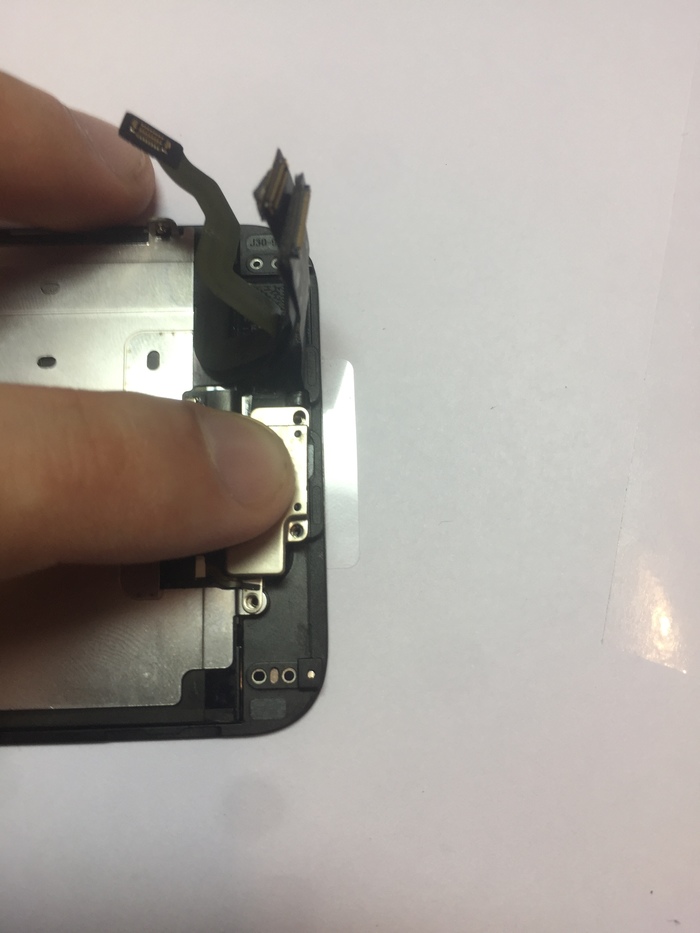

9. Выкручиваем 3 винта крепления фронтальной камеры.

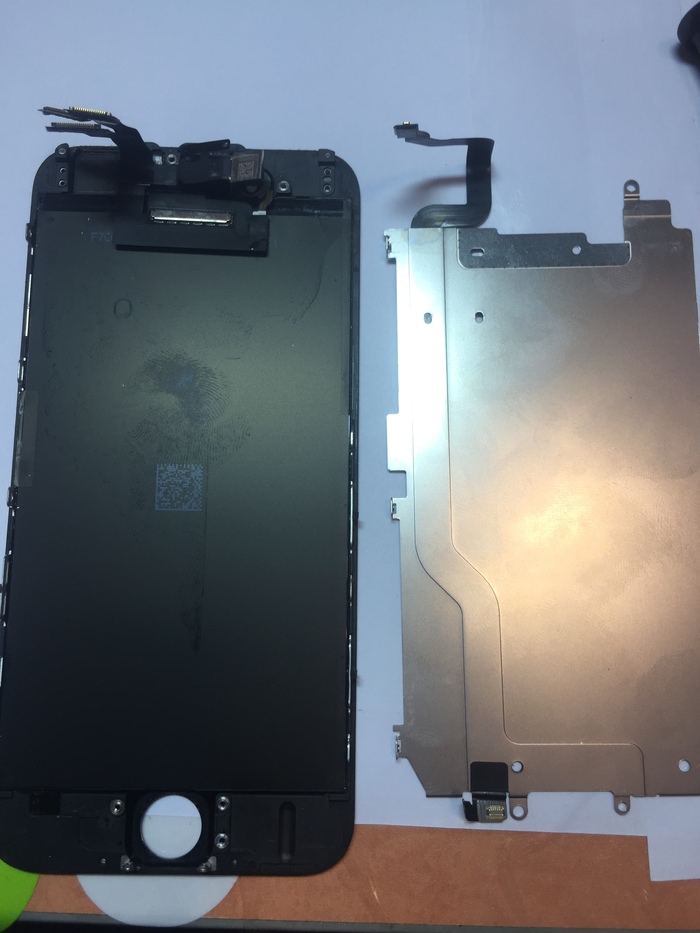

10. Снимаем металлическую пластину и откладываем в сторону

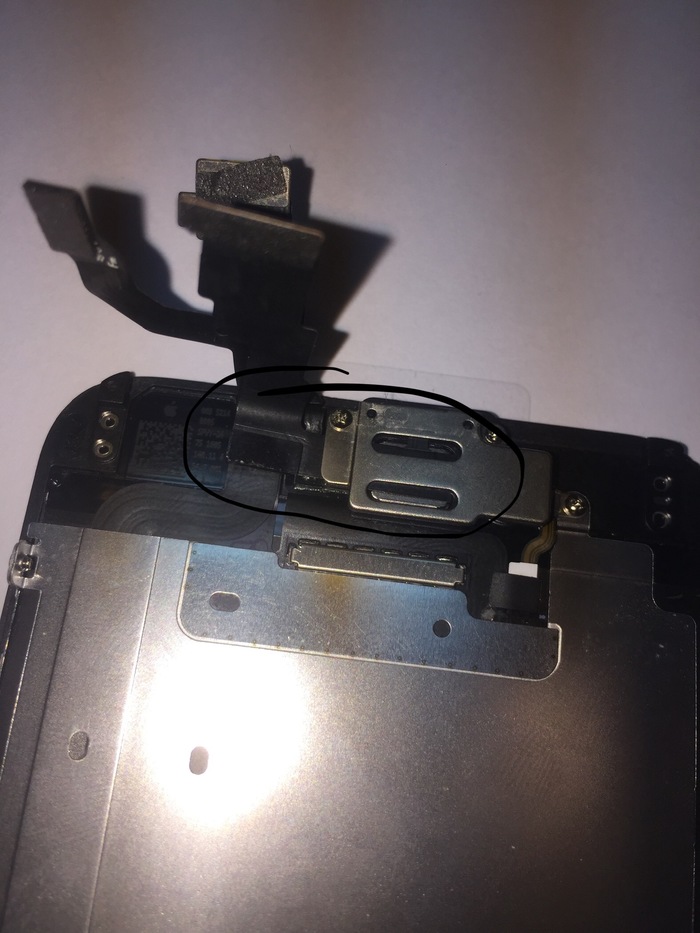

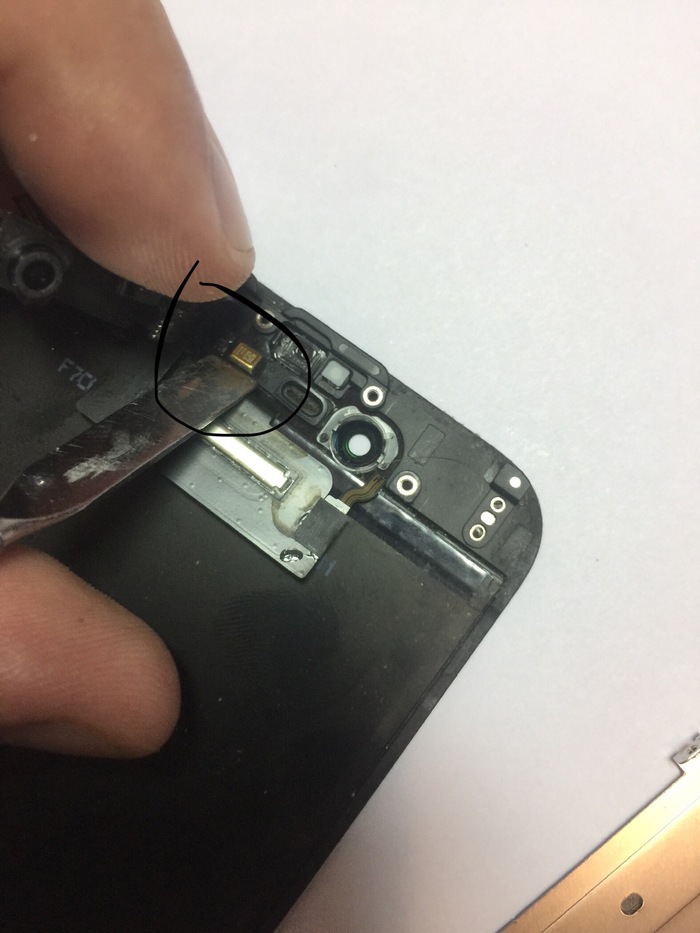

11. Далее нужно снять шлейф с фронтальной камерой, снимаем пластину, динамик, фронтальную камеру вынимаем, и нужно поддеть аккуратно место где находится светочувствительной элемент. Последним шагом нужно снять микрофон, он приклеен к сетке Динамика, аккуратно поддеваем и отделяем его от корпуса.

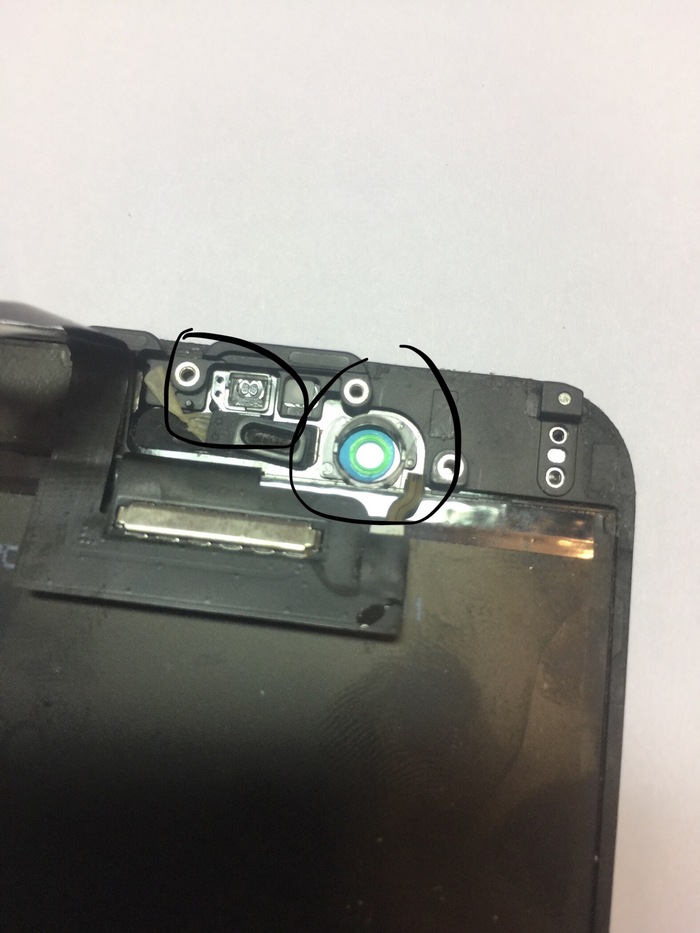

12. Вынимаем две пластиковые детали, место крепления фронтальной камеры и место крепления светочувствительного элемента и откладываем в сторонку.

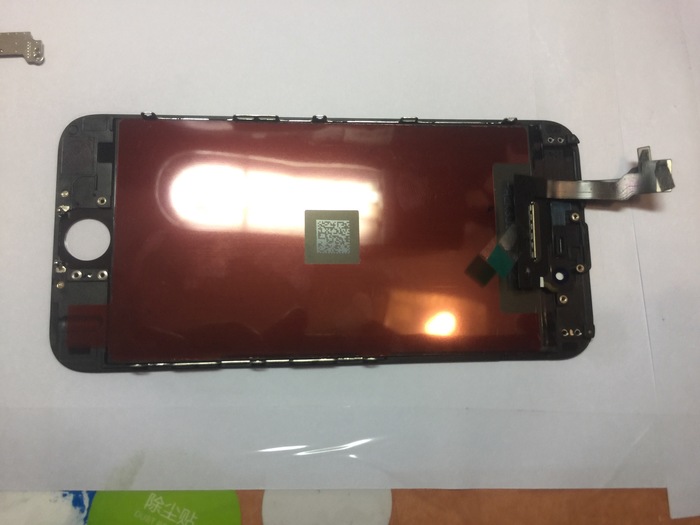

13. Все нужное сняли со старого экрана, теперь будем устанавливать на новый экран. Все новые экраны для Айфонов я беру у своих друзей (компания), лучшее качество экранов в городе, есть гарантия, очень удобно с ребятами работать. Все экраны проходят предварительную проверку, и я даже их первоначально не подкидываю (не проверяю).

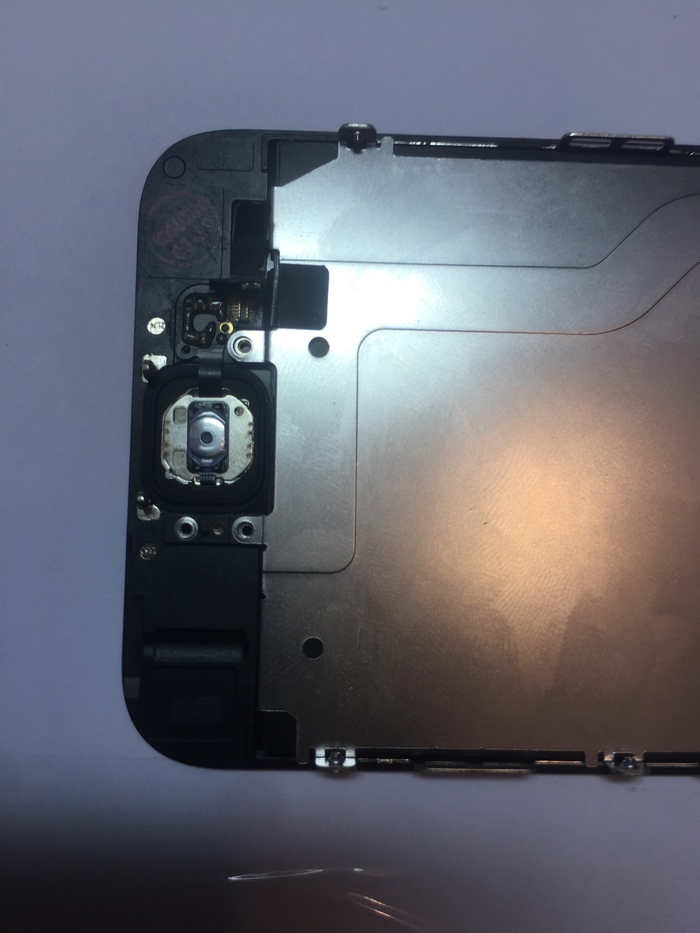

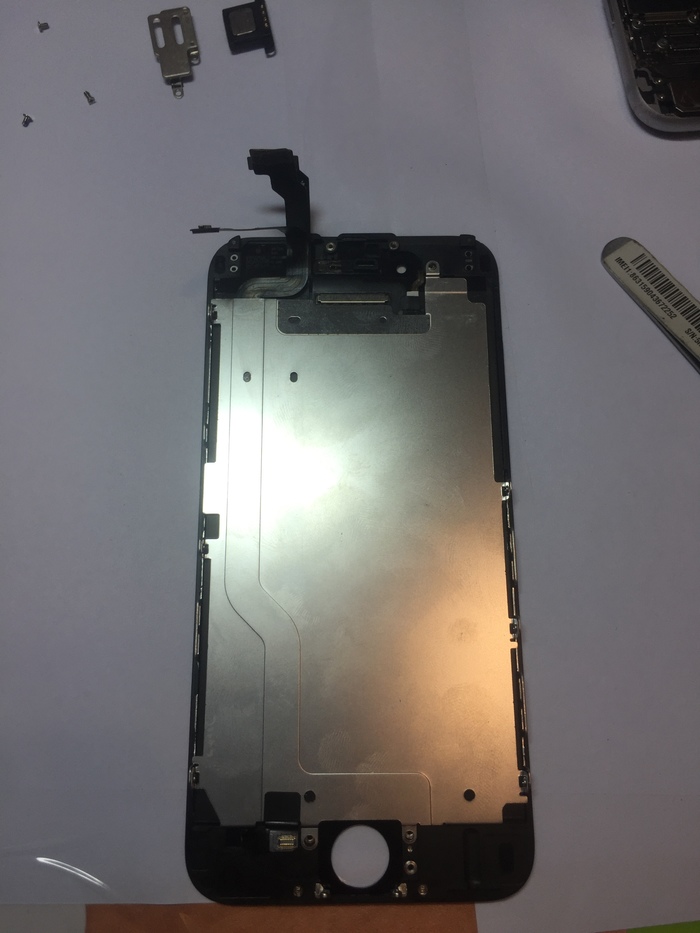

14. Устанавливаем металлическую пластину на новый Модуль, закручиваем 6 винтов по контуру.
15. Устанавливаем кнопку Home на ее место, подключаем шлейф к разъему и закручиваем крепление тремя винтами.
16. Переходим к шлейфу с фронтальной камерой. Одеваем прям на светочувствительный элемент пластиковую деталь (крепление) и так же ставим на место крепление к фронтальной камере.
17. Далее крепим микрофон в нужное место, после этого устанавливаем датчик освещения и светочувствительный элемент, сверху устанавливаем динамик и фронтальную камеру. Сверху креним пластину и закручиваем 3 винта.
18. Далее нужно шлейф фронтальной камеры вынести на самый верх, для удобного крепления к плате телефона.

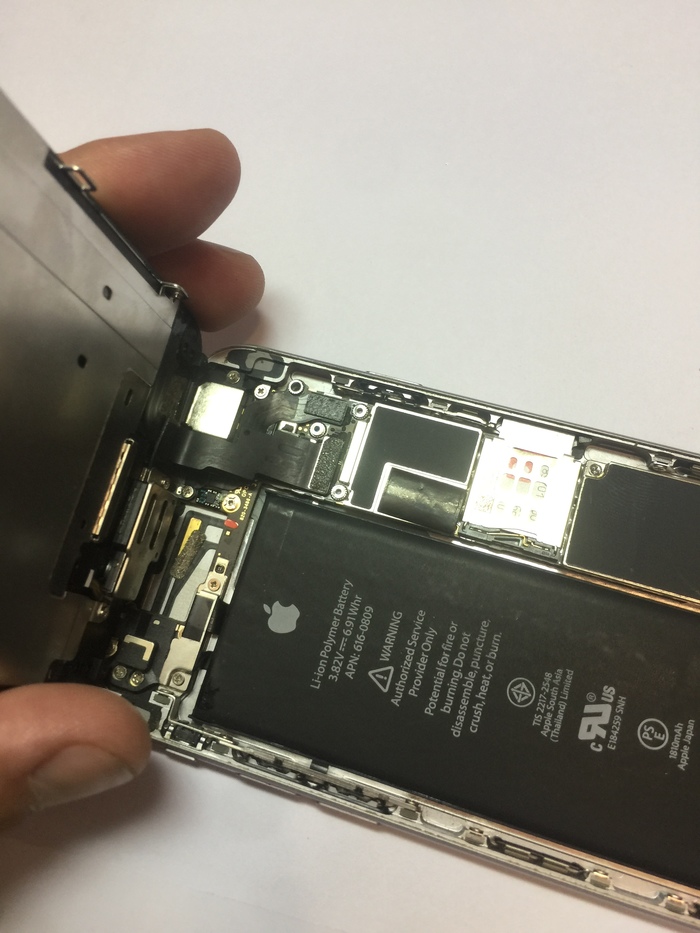

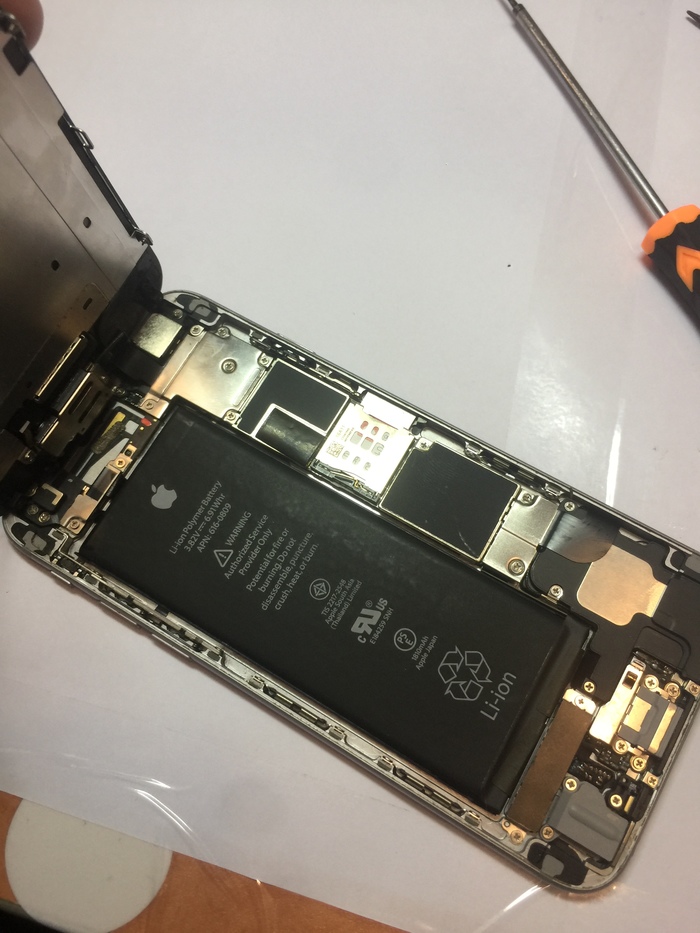

19. Экран готов. Теперь подключаем 4 шлейфа к системной плате устройства. И закручиваем 5 винтов защитной пластины в таком положении как их снимали.

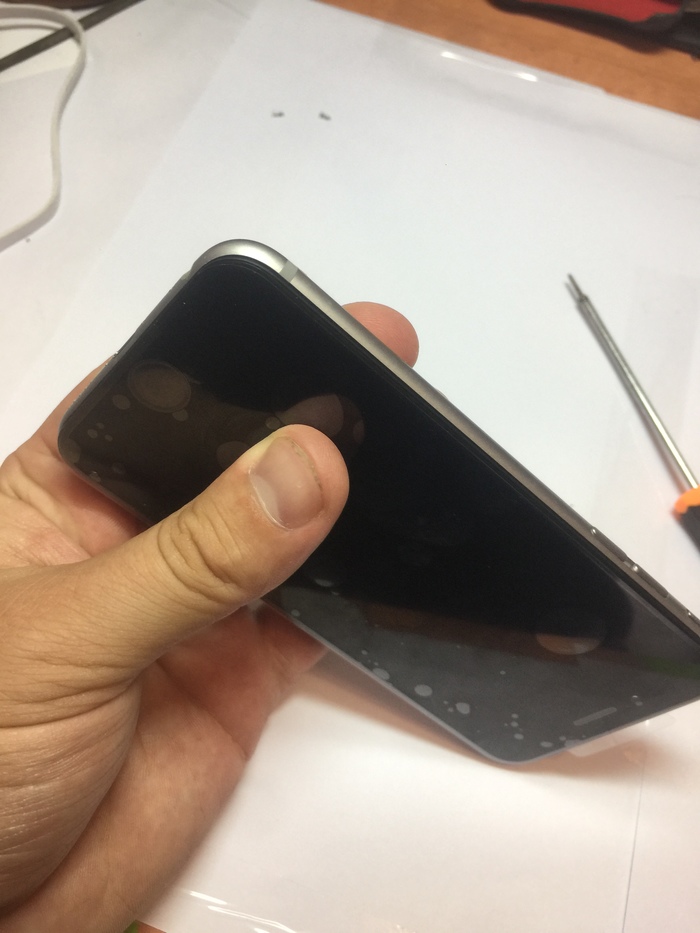

20. Устанавливаем экран в рамку корпуса, и закручиваем 2 нижних винта.

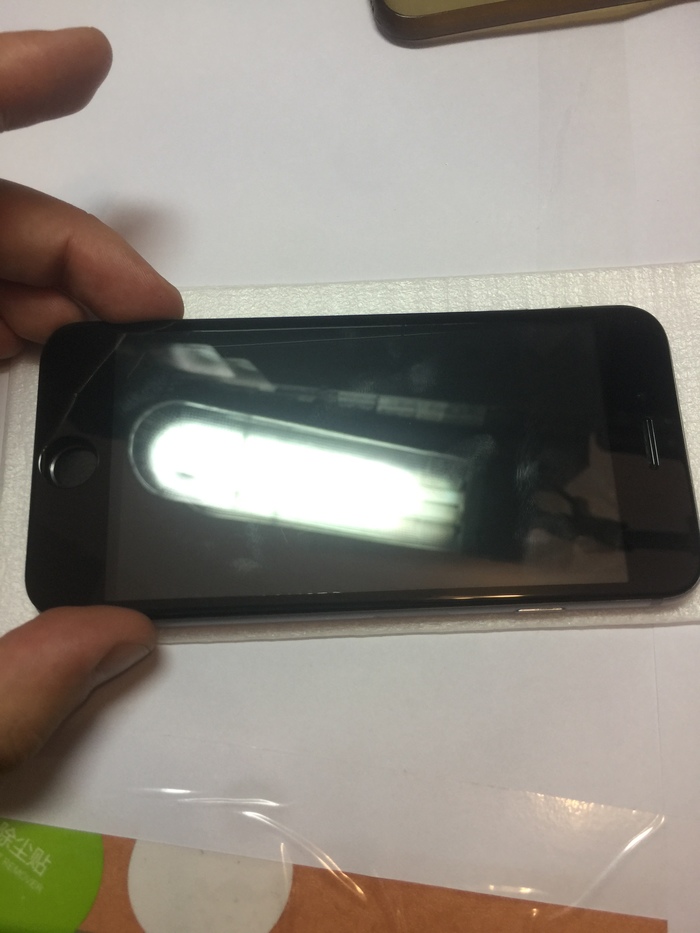

21. Всем клиентам, кому меняю экран ставлю защитное стекло в подарок.

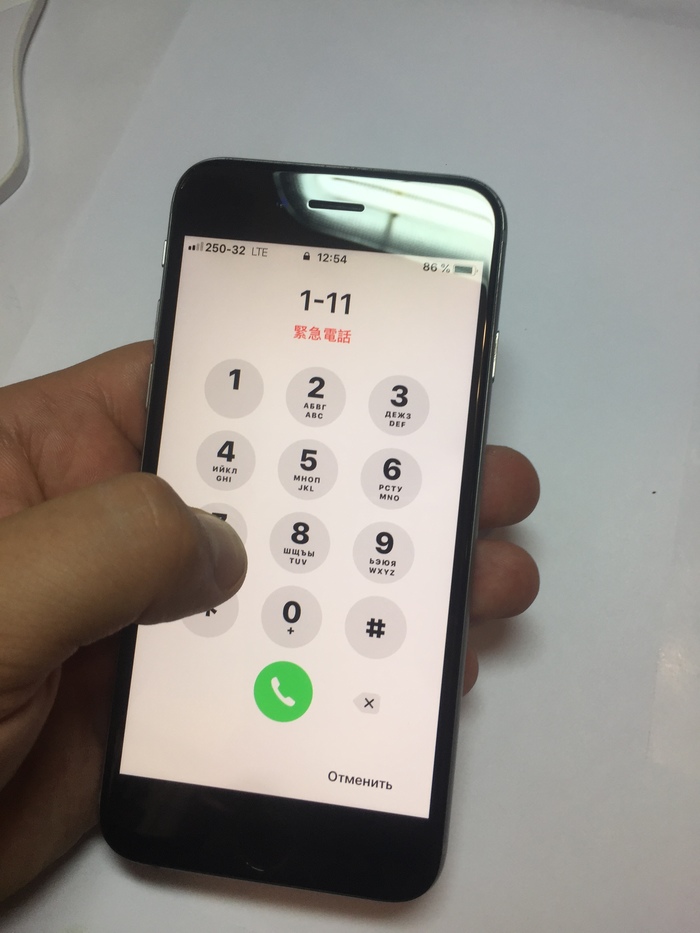

22. Ремонт завершён, клиент очень доволен, все работает. После ремонта важно проверить сенсор и светочувствительный элемент, если нет пароля от телефона переходим в режим SOS, зажимаем цифру 1 и водим по всему контуру экрана, если она не отжимается и телефон издаёт звук значит сенсор исправен и работает хорошо, что бы проверить датчик звоним на 5 сек в 112.
Приятно работать с хорошими качественными деталями, такой ремонт обошёлся клиенту в 3000 руб.
