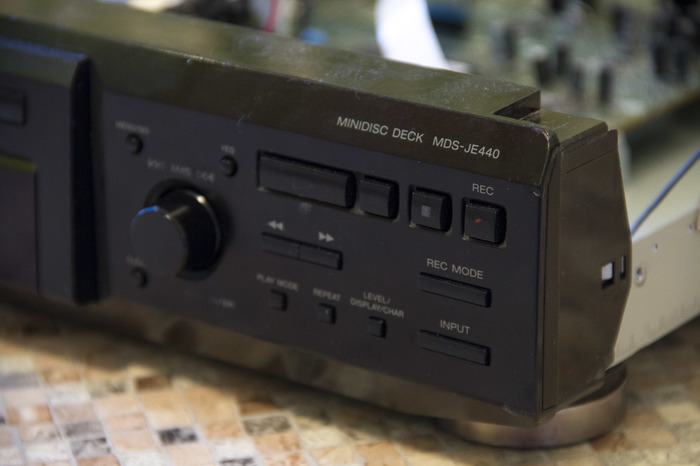

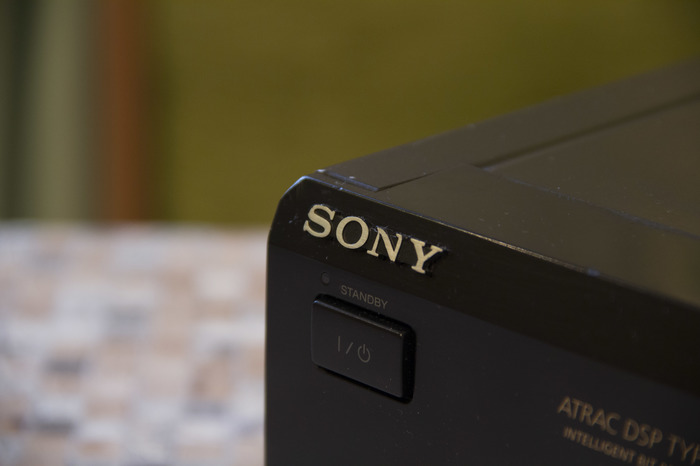

Примерно месяц назад, я наткнулся на этот аппарат на онлайн барахолке, заявлено было что он в неизвестном состоянии. Ну и цена была подобающая.
Smoke-test эта штука прошла, так что было решено продолжить ковырять деку.

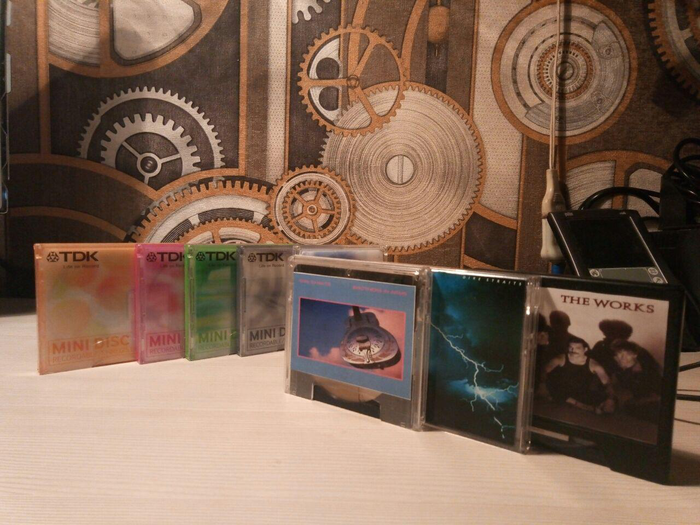

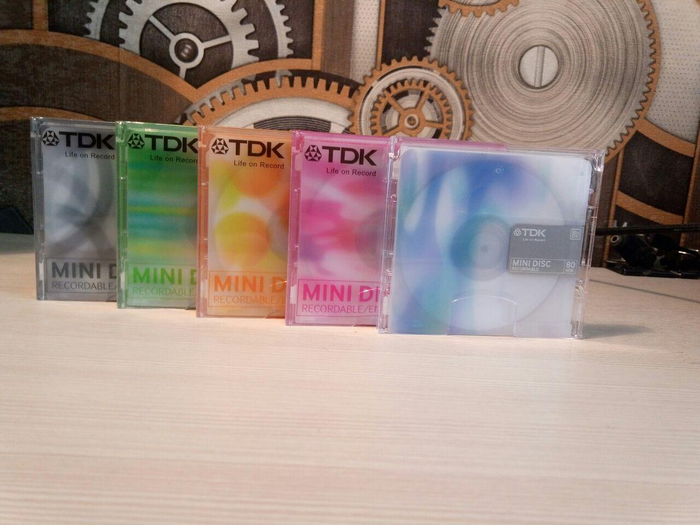

Удачно подвернулись запечатанные минидиски, пять штук по той же цене что я взял деку.

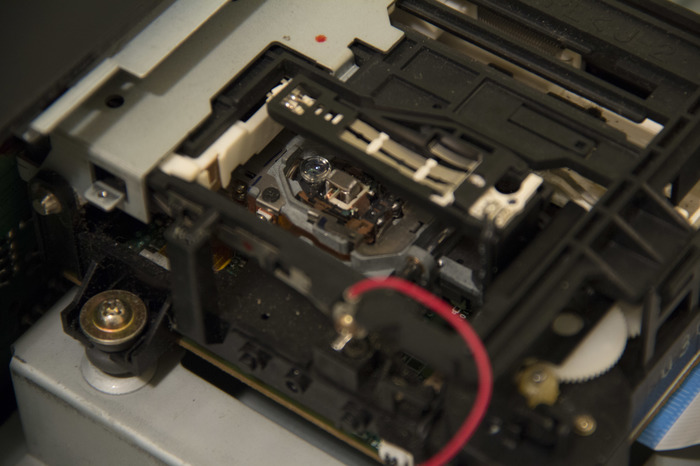

При вставке диска, дека должна сама затянуть его внутрь и начать читать TOC (Table Of Contents). Но пассик который приводит в движение весь механизм загрузки диска пришёл в негодность - растянулся до невообразимых размеров. Поэтому пришлось запихивать отвёрткой и помогать руками диску лечь правильно. За время ремонта я настолько наловчился это делать что мог вставлять и извлекать диски не глядя на аппарат. Так о чём там я? Ах да, чистые диски нормально читались как чистые, но записать на них я ничего не мог.
Ну хорошо, писать она не может, а читать? Для этого всё на той же барахолке было куплено три предзаписанных диска (не лицушных, а просто записанных кем-то до меня). И вот они прочитались нормально, и даже не заикались. Но с записью всё равно надо было что-то решать.
Тут могло быть несколько проблем.
1) Неисправность магнитной головки.2) Неисправность схемы записи (того что формирует сигнал). 3) Неисправность лазера.
Я решил начать с простого, замерить сопротивление магнитной головки, благо есть знакомый с похожей декой. У него вышло 1.8 Ом, у меня около 1.7 - то есть голова живая.
Следующим пунктом стала проверка сигнала на голове.

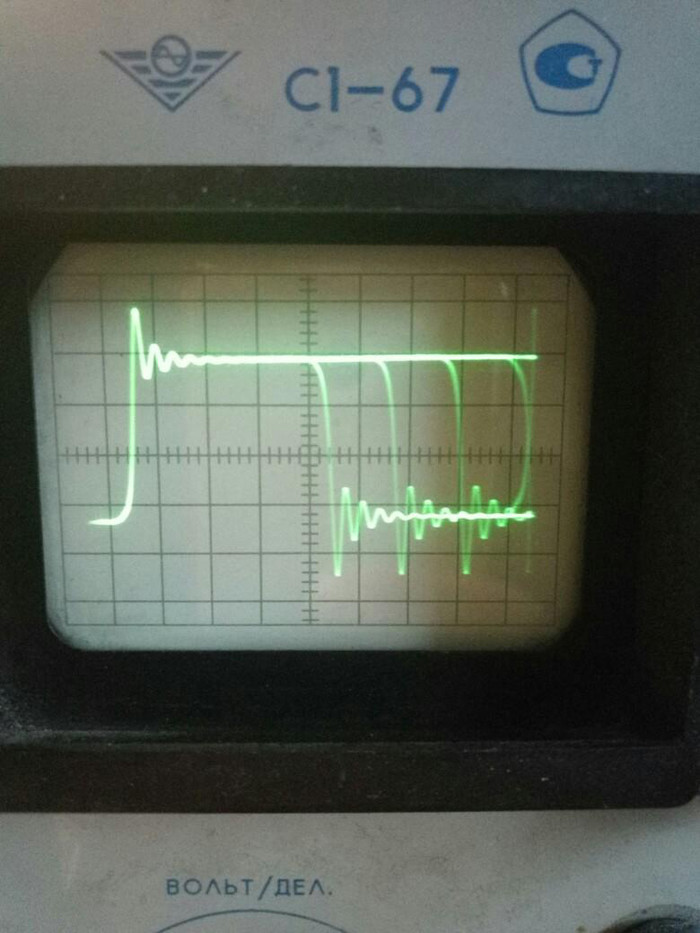

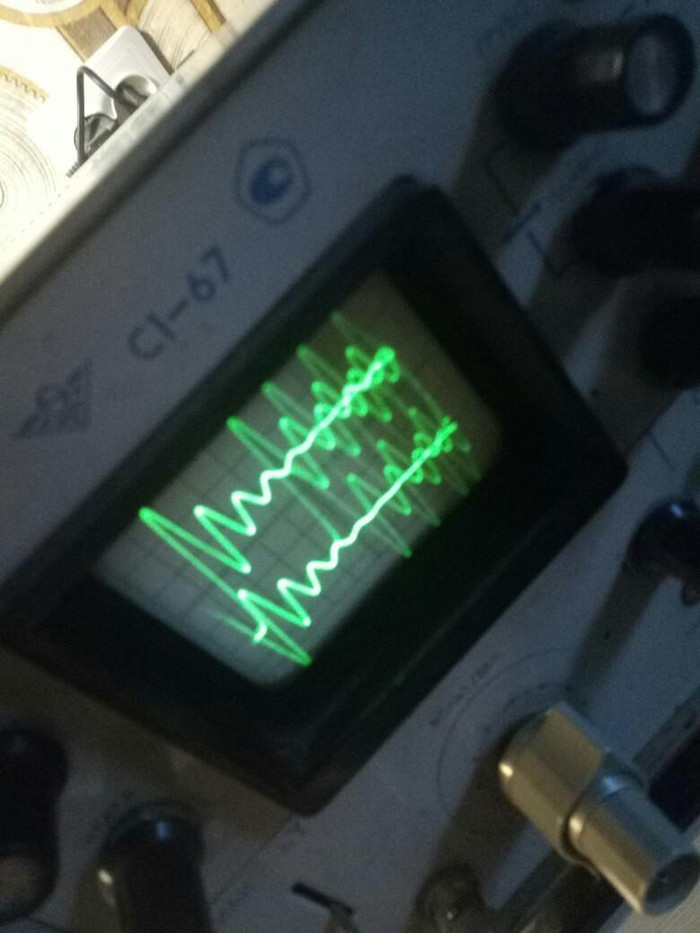

Вот что показало у меня на дальнем контакте головы.
А вот что на ближнем. Но картина на рабочем аппарате у знакомого абсолютно иная. На дальнем должна быть тишина, а на ближнем сложный сигнал. Ситуация осложнялась тем что я не самый опытный пользователь осциллографа, и мог поймать вообще не те сигналы которые мы ищем.
Да, щуп самодельный, но уж какой есть

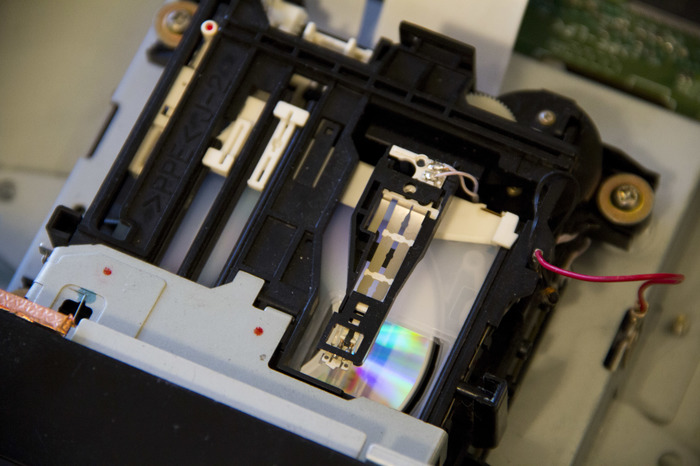

Тогда я решил посмотреть на другом конце провода дальнего контакта и оказалось что там то земля есть.

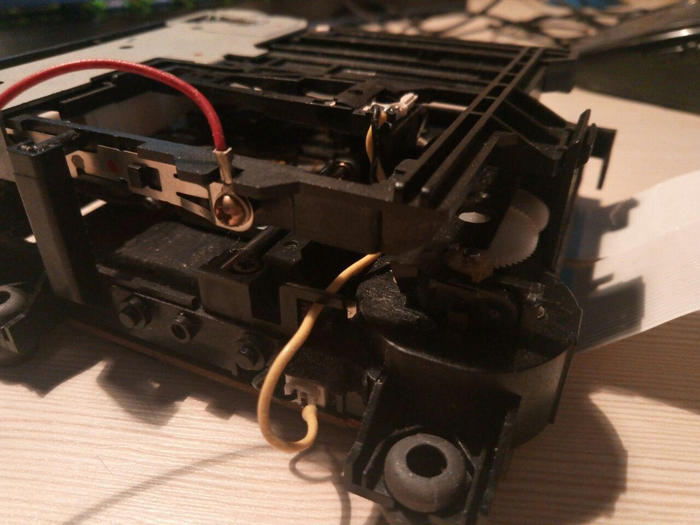

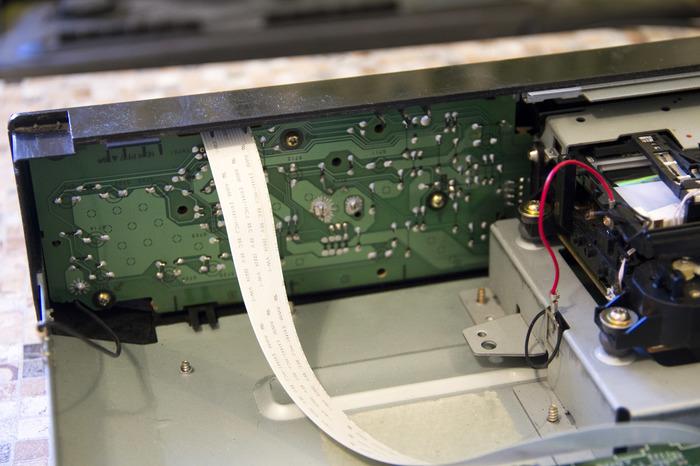

Просто в качестве эксперимента, я заменил дальний провод на тот что был под рукой.
И да, это сработало!
Теперь я смог записать что-то на диск, а значит стоит попробовать привести в порядок всё остальное.
На следующий день заменил оба проводка МГТФ'ками по совету опытных ремонтёров.
Пассика подходящей длины найдено не было, а тратить 500 рублей на оригинальный уж точно не хотелось, учитывая сколько он бы ехал. Так что я взял подходящий по форме пассик и путём проб и ошибок подобрал подходящий размер, склеил его цианакрилатным клеем, он же "секундный". У меня были сомнения насчёт такого соединения. Я не думал что оно продержится больше пяти минут, но оно живёт уже неделю и помирать видимо не собирается.
Диск затягивает бодро, головку записи опускает штатно.

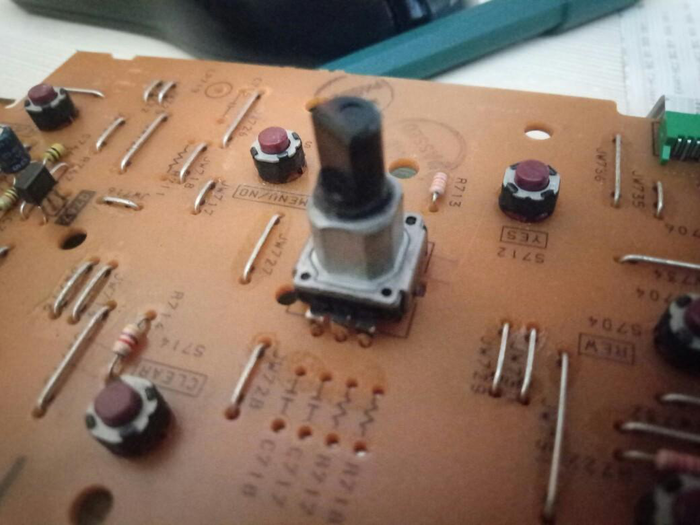

Следующая проблема была с энкодером, она же ручка AMS. Это многофункциональный орган управления, с помощью него можно выбирать трек, менять настройки, управлять уровнем записи и редактировать содержимое TOC диска.
Проблема была в том что он перескакивал несколько пунктов или не переходил на следующий. А значит надо разбирать и чистить. Внутри обнаружилось несколько погнутых контактов, пришлось править их иголочкой, но всё прошло успешно.
Вместо родной чёрной смазки, я положил СИ-180, по идее она не агрессивна к пластику и не проводима, в интернете обычно тоже кладут силикон.
Забавный факт, что дека не включится пока не будут подпаяны крепёжные лапки энкодера. На фото по справа от шлейфа.

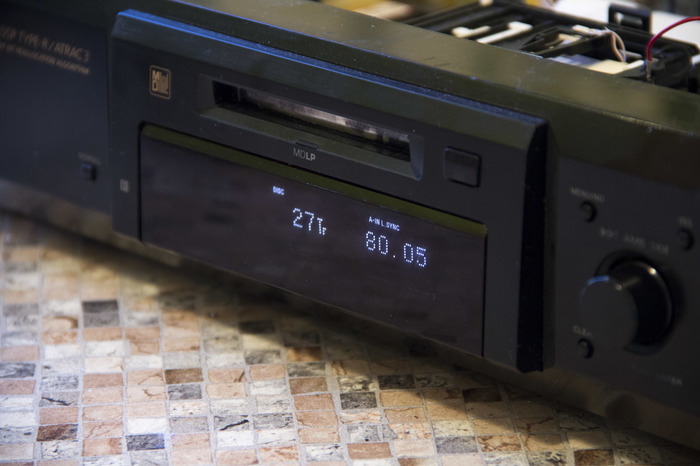

Теперь это агрегат полностью функционирует и можно приобщиться к MD, которые прошли в своё время мимо меня.

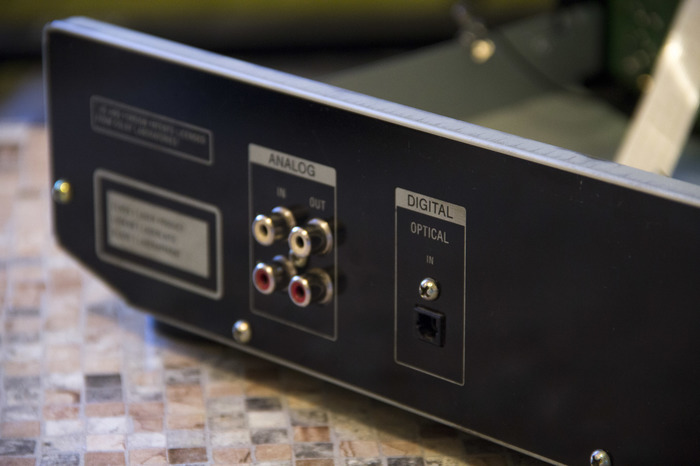

Это младшая модель, так что количество входов-выходов тут очень скромное.

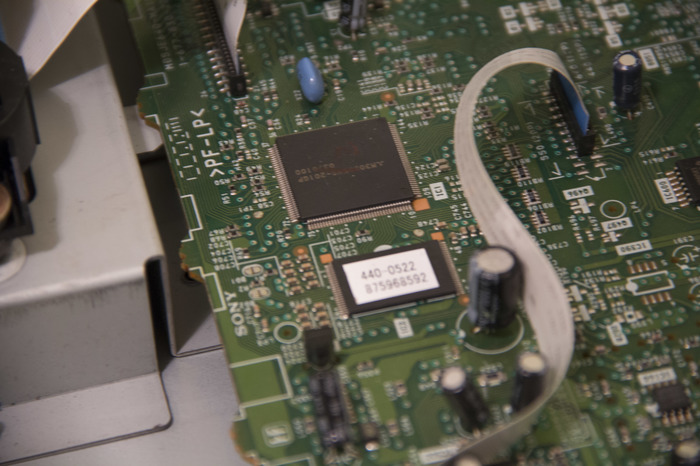

Да и на плате установлены с завода Jamicon, в более дорогих стоят Epox.
Небольшое видео с работой этого монстра.
Спасибо за внимание, надеюсь следующий пост будет о компьютерах)
P.S. Особенное спасибо Алексею за информацию о референсной деке.
Пост создан под музыку c MD.
